塑料薄膜挤出流延成型工艺过程图示详解

塑料薄膜挤出流延成型是当今使用最广泛的一种高速生产方法。
3
挤出流延设备的结构及机理
典型的塑料薄膜 挤出流延成型设 备，是由供料系 统、挤出系统、 模头、流延冷却 系统、薄膜测厚 仪、电晕处理机、 摆幅机构、切边、 多级牵引、卷取 机构、电气控制 等部分组成。图 为德国W&H公司 三层共挤塑料流 延薄膜生产线示 意。
10
8பைடு நூலகம்
加工技术的发展方向和趋势
更多
发展——引进 发展——自主研发 发展——展望
•国产流延机在打破国外垄断的同时，还有部分产品出口到了国外， 开拓了国际市场 •高性能，多功能多层共挤流延膜生产线 •开拓流延膜新的应用领域 •朝着高效、节能、环保、大型、精密、多层的方向发展
9
敬请老师同学批评指正！ Thank you！
5
典型设备视频
6
加工技术的发展方向和趋势
更多
发展——引进
我国的流延薄膜生产线的开发应用起步较晚，基础较为薄弱，开始以引 进为主。 20世纪70年代末，开始引进的主要是生产卫生用品薄膜的单层流延机。 进入90年代，我国的包装行业发展十分迅速，包装用膜的需求越来越大， 从奥地利兰精公司，日本三菱重工，德国W&H等引进了多层共挤流延 膜生产线（CPP复合膜、镀铝膜、PA高阻隔膜） 2000年以来，引进的主要以宽4~4.5m，年产能力5000~6000t/台的多 层共挤出流延膜先进生产线。
挤出流延工艺
1
目录
1 挤出流延设备的结构及机理 2 典型设备视频 3 成型方法的发展
2
挤出流延设备的结构及机理
定义：
塑料薄膜成型加工方法有：挤出吹塑、挤出压延、挤出流延三 种。
塑料薄膜挤出流延成型是将塑料颗粒或粉料经挤出机加热、熔 融、塑化，从模头通过模口挤出，浇到冷却辊上，急剧冷却成型， 然后经多级牵引、薄膜测厚仪、电晕处理机、摆幅机构、切边 (消除静电)后卷取成薄膜产品的生产过程。

挤出成型
挤出吹膜工艺
一、挤出吹膜机组
二、工艺流程
平挤上吹的工艺流程如图所示：
塑料经挤出机塑化后进入机头，被机头环形口模挤 成筒状型胚，型坯上引的同时吹入空气扩张，又被牵引 滚拉伸形成薄膜。
1.预热
三、操作规程
开启设备加热到规定的温度并保持一段时间。 温度控制是挤出吹膜中的关键，直接影响制品的质量， 不同塑料、不同型号设备的温度控制各有不同。一般的温 度变化规律是：挤出机加料段到口模温度要逐渐上升，但 不能超过物料的分解温度。
当挤出机和机头的温度达到要求并稳定之后，启动挤
2.加料挤出 出机螺杆，项料斗加入少量物料，开始先让螺杆以低速转
动，当熔融物料通过机头并吹胀成管泡后，逐渐提高螺杆 转速，同时把料加满。
将通过机头的熔融物料汇集在一起，并将其提起，同
3.提料喂辊 时通入少量空气，以防止相互黏结。然后将提起额管泡喂
入压辊，通过夹辊将管泡压成折膜，再通过导辊送至卷取 装置。
在此过程中要注意薄膜的冷却，需要使薄膜从口入管泡，直到达到要
4.充气调整 求的宽幅为止，由于管泡中的空气被夹辊所封闭，几乎不
能渗透出去，因此管泡中的压力保持恒定。 薄膜的厚薄也可通过口模间隙、冷却风环的风量和牵
引辊的速度进行调整纠正。

• (2) 薄膜的透明度高、内应力小，多数用于光学性能要求很高 的场合下，例如：电影胶卷、安全玻璃的中间夹层膜等。
• (3) 薄膜厚度的均匀性好，不易掺混入杂质，薄膜质量好。 • (4) 溶剂流延膜由于没有受到充分的塑化挤压，分子间距离大，
结构比较疏松，薄膜的强度较低。
• (5) 生产成本高，能耗大、溶剂用量大，生产速度低。
高分子材料专业 高分子成型加工技术Ⅰ(塑料)
单六层、薄 挤膜出主流要延良要膜求的好材工的料艺低流透温程热明封性性能和，柔要韧性得好。到良好透明性，必须使用水冷却法。
单层流延和多层共挤流延两种方式。
六、挤•出流延(3膜)的工挤艺流出程流延法薄膜的厚度均匀性比吹胀法好。
• (4) 挤出流延膜的纵横向性能是均衡的，而吹胀法薄膜的纵横向性 能由于牵引辊速度和吹胀比的不同而不同。原则上，挤出流延法 生产的薄膜是由一个辊筒传递给另一个辊筒，不应当存在卷取或 牵引的拉力，因而挤出流延膜无论纵向或横向都不受到拉伸，性 能是均衡的。
• 5.过滤熔料装置
冷却装置
1）冷却辊
• 双辊水槽冷却 • 单辊水槽冷却
2）气刀
高分子材料专业 高分子成型加工技术Ⅰ(塑料)
测厚装置
• 测厚装置大多采用β射线测厚仪，检测器沿横向往复移动测量薄膜厚
六、挤出流延膜的工艺流程
度，并用荧光屏显示。 同时，由于是平挤薄膜，后续工序如印刷、复合等极为方便，因而广泛应用于纺织品、鲜花、食品、日用品的包装。
多层共挤流延膜一般可分为热封层、支撑层、电晕层三层，在材料的选择上较单层膜宽，可单独选择满足各个层面要求的物料，赋予薄膜
以不同的功能和用途。
电晕层要进行印刷或金属化处理，要求有适度的表面张力，对助剂的添加应有严格的限制。

45
几种塑料板加工温度
温度
机身 １ 机身 2 机身 3 机身 4 连接器 机头 1 机头 2 机头 3 机头 4 机头 5
硬聚氯乙烯
120-130 130-140 150-160 160-180 150-160 175-180 170-175 155-165 170-175 175-180
软聚氯乙烯
子取向，提高制品的强度。生产单丝的主要原料有聚氯乙烯、聚乙烯、聚 丙烯、聚酰胺等。单丝主要用途是作织物和绳索，如窗纱、滤布、绳索、 渔网、缆绳、刷子等。塑料单丝可以大量代替棉、麻、棕、钢材而广泛用 于水产、造船、化学、医疗、农业、民用等各部门。
撕裂膜是挤出薄膜经热拉伸后的窄带，根据宽度和厚度的不同可制造编织 袋和绳。厚度0.04～0.07毫米，宽1．5～1.7毫米的窄带主要用作编织带， 制绳的窄带称扁丝。
几种制品的挤出工艺：吹塑薄膜
15
薄膜产品：包装膜、农膜
16
生产薄膜的方法
生产薄膜的方法主要有： 挤出吹塑、压延、T型机头挤出法、双向拉伸法及流延法， 其中挤出吹塑用的最多且产量最大
吹塑法生产薄膜的特点： 设备紧凑，投资少；容易调整薄膜的宽度；易于制袋；薄膜 在吹塑过程中得到了双轴定向，因此强度较高。缺点是：由 于冷却速度小，生产速度慢；薄膜的厚度偏差较大。
适用的树脂材料： 绝大部分热塑性塑料及部分热固性塑料，如PVC、PS、ABS、PC、PE、 PP、PA、丙烯酸树脂、环氧树脂、酚醛树脂及密胺树脂等
应用： 塑料薄膜、网材、带包覆层的产品、截面一定、长度连续的管材、板材、 片材、棒材、打包带、单丝和异型材等等，还可用于粉末造粒、染色、 树脂掺和等。

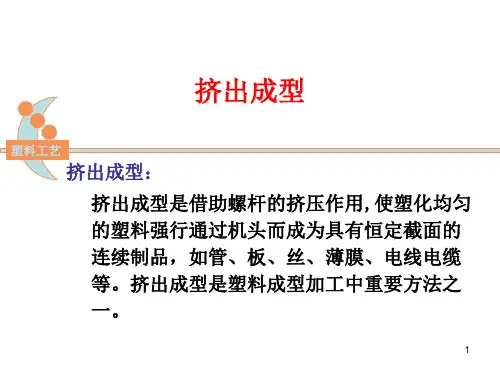

挤出成型
1
简介
挤出成型又叫挤塑、挤压、挤出模塑。是借助螺 杆和柱塞的挤压作用,使塑化均匀的塑料强行通过 模口而成为具有恒定截面的连续制品。

收卷时必须根据膜的厚度、生产速度等因素调整好压力 和张力
➢ 冷却辊温度高时透明度差，冲击强度低 ➢ 但温度过低，会增大制冷费用 ➢ 冷却辊温度一般为15～20℃
气刀的调节必须适当，风量过大或角度不当都可能使膜 的厚度不稳定或不贴辊，造成折皱或出现花纹
机头至冷却辊间距大，薄膜厚度变化大，冷却缓慢，结 晶度提高，透明度降低
牵引速度加快可使薄膜的浑浊度提高，透明性和光泽性 下降
四.流延薄膜成型工艺
以PP流延薄膜（CPP薄膜）为例： ➢ 一般选用挤出级PP树脂，MI在10～12g/10min。树
脂的型号根据薄膜的用途选定
➢ 对薄膜性能影响最大的是温度 ➢ 树脂温度升高，膜的纵向拉伸强度增大，透明度增高，
雾度逐渐下降，透明性、光泽度提高，但膜的横向拉伸 强度下降 ➢ 温度过高，工艺难掌握，且树脂易分解 ➢ 比较适宜的温度为230～250℃
流延薄膜生产工艺
一.流延薄膜的生产工艺
流延膜生产经狭缝式 模口挤出
拉伸、分切、 卷取
浇注到冷却 辊筒，急剧 冷却
挤出流延膜.exe
二.流延薄膜的优势
透明性好于吹塑 薄膜，强度可提 高20％～30％， 厚度均匀、膜面 坚挺 多层流延膜具有 高的阻隔性、抗 潮性
三.流延薄膜的应用
共挤流延膜的原材料：
PP、PE、PA、 PS、PET 、EVOH和PVDC
LDPE/白色LLDPE/LDPE膜，低 温强度高，视觉外观好，应用于肉 类和蔬菜类的深冷包装
PP/HDPE/PP膜，具有良好的扭 结性、膜面坚挺，应用于糖果包装
PP/粘结剂/EVOH/粘结剂/PP-共 聚膜，可进行消毒处理，具有阻隔 香味、抗潮湿、阻气等优良性能， 用于快餐熟食包装、果汁包装

八、挤出吹塑薄膜成型实例
（三）吹塑薄膜主要设备 4 牵引装置——起稳泡，展平，冷却，牵引作用
（1）人字板
夹板式
①使吹胀的膜管稳定地导入牵引辊； ②逐渐将圆筒形的薄膜折叠成平面状； ③导辊式人字板进一步冷却薄膜作用。 人字板夹角可用螺钉调节，一般为10-40度
（2）牵引辊（装置）
将压扁的薄膜压紧并送至卷取设备，防止膜管内空气漏 出，保证膜泡形状尺寸稳定。
八、挤出吹塑薄膜成型实例
（四）LDPE吹塑操作规程及工艺要点
1 操作规程
①加热：加热到规定的温度并保温一段时间； ②加料及挤出：启动挤出机，并让螺杆维持低速转动； ③提料：将通过机头的熔融物料汇集在一起，并将其提起，同 时通入少量的空气，以防相互粘结； ④喂辊：慢速将提起的管泡喂入压辊（牵引辊），再依次通过 导辊送至卷取装置； ⑤充气：向管泡充入压缩空气，直至膜泡直径达到要求为止； ⑥调整：可通过调节口模间隙、冷却风环的风量、牵引速度来 调整膜的厚薄公差；薄膜的幅宽公差主要通过充气吹胀的大小 来调节。
中心进料的“十字型” 旋转式机头
八、挤出吹塑薄膜成型实例
（三）吹塑薄膜主要设备 3 冷却装置
对风环的有关要求：
ü距机头30～100mm，直径增加时选 大值；
ü内径比口模大150～300mm，口径大 选大值；
ü气流以均匀的速度吹向管泡；不均匀 的出风量导致管泡冷却快慢不一并造 成薄膜厚度不均；
ü风环出风口的间隙为1～4 mm并可 调节风量；
八、挤出吹塑薄膜成型实例
（五）吹膜质量常见问题分析解决
3 薄膜鱼眼多 （1）鱼眼的形成原因
鱼眼主要是原料中的添加剂、低分子量树脂及粉尘等，在加工中 凝结在口模上，累积一定数量后被膜不断带走，从而在膜上形成 鱼眼。

精选
7
加工技术的发展方向和趋势
更多
发展——引进
发展——自主研发
2000年以后，国内的一些专业人士开始进行多层共挤流延机国产化的探 索与研究。并研制出了具有自主知识产权的流延膜生产线，但这时期的 国产设备以模仿为主。 经历了几年的发展，国产流延机，实现了从无到有、从单层到多层、从 单品种到多品种的历史跨越，取得了长足的进步。 据不完全统计，到2006年为止，我国CPP薄膜引进生产线超过77条，产 能超过39万吨；国产线超过150条，产能超过26万吨，合计产能超过65 万吨。 (如广东仕诚公司、南通三信公司、佛山俊嘉公司、河北新乐华宝等流延 机专业生产厂家。) 当前国产流延设备生产CPP、CPE流延膜、CPE拉伸膜、PA阻隔膜、 PVC保鲜膜、PE透气膜、PVB玻璃夹膜等系列产品，可完全取代进口设 备。
塑料薄膜挤出流延成型是当今使用最广泛的一种高速生产方法。
精选
3
挤出流延设备的结构及机理
典型的塑料薄膜 挤出流延成型设 备，是由供料系 统、挤出系统、 模头、流延冷却 系统、薄膜测厚 仪、电晕处理机、 摆幅机构、切边、 多级牵引、卷取 机构、电气控制 等部分组成。图 为德国W&H公司 三层共挤塑料流 延薄膜生产线示 意。
精选
4
挤出流延设备的结构及机理
主要工作原理：
将高分子聚合物物料干燥后，与需要的添加填充料、增塑剂、热稳定 剂及其他塑料助剂等按配比计重后混合、吸入料斗，进入料筒螺杆，料筒 内的螺杆转动，将物料向前输送，由于采用料筒外电加热，物料温度上升 和利用料筒内的螺杆转动，使物料在机筒内产生剪切、摩擦热而逐步塑化 熔融，经过滤网、分配器，均匀从模具口挤出，成型薄片状熔料流延至平 稳转动的辊筒上，为提高冷却效果，在模头前后设置正、负压风刀。正压 风刀把压缩空气吹响膜面，而负压风箱将薄膜与流涎辊之间的空气抽走， 使膜紧贴在辊面上，在流延辊、冷却辊上冷却成型，再经多级牵引、经薄 膜测厚仪、电晕处理机、摆幅机构、切边、(消除静电后)卷取成薄膜产品。

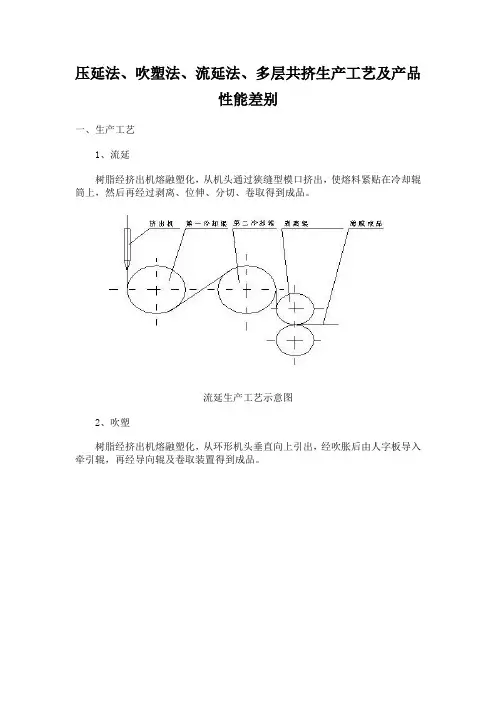

压延法、吹塑法、流延法、多层共挤生产工艺及产品性能差别一、生产工艺1、流延树脂经挤出机熔融塑化，从机头通过狭缝型模口挤出，使熔料紧贴在冷却辊筒上，然后再经过剥离、位伸、分切、卷取得到成品。

流延生产工艺示意图2、吹塑树脂经挤出机熔融塑化，从环形机头垂直向上引出，经吹胀后由人字板导入牵引辊，再经导向辊及卷取装置得到成品。

吹塑生产工艺示意图3、压延树脂经挤出机熔融塑化，从机头通过狭缝型模口挤出，经三辊压光机压延、次却，再经过冷却输送辊及卷取装置得到成品。

压延生产工艺示意图4、多层共挤多层共挤流延膜挤出技术是一种将两种或两种以上的不同塑料利用2台或2台以上的挤出机通过一个多流道的复合模头，汇合生产多层结构的复合薄膜，并通过急冷辊成型的技术。

多层共挤流延膜挤出技术也是传统的生产薄膜的挤出生产工艺。

采用这种方法可生产各种不同材料的薄膜，且具有很高的加工精度，尤其是在加工半结晶热塑性塑料时，这种加工方法能够充分地发挥被加工材料的性能，同时又能保持最佳的尺寸精度。

所制得的流延膜具有优良的光学性能和厚薄均匀度，并且由于采用急冷辊可以获得很高的生产速度，并改善薄膜的形态结构。

此法制得的薄膜与其他薄膜（如吹膜）相比，其优点是生产速度快，产量高，有利于大批量生产；产品的厚薄控制精度较高，厚度均匀性较好；透明性和光泽性俱佳；各向平衡性能优异。

某些材料，例如聚丙烯（PP）膜、聚脂（PET）膜加工的通用方法甚至是唯一的方法就是多层共挤流延法。

二、吹塑法和压延法的主要区别：（1）在同样生产能力，生产相同规格产品时，投资上压延式工艺比吹塑式工艺要高出大约十倍以上，大的投资才能保证好的质量。

（2）压延式生产工艺远远先进于吹塑式，在产品的各个性能指标（拉伸强度、拉伸断裂伸长率、直角撕裂强度、水蒸气渗透系数）上均高于吹塑产品，尤其在膜的厚度均匀程度上，压延式远比吹塑式均匀。

（3）从材料取向上讲，不同的生产工艺也直接影响到施工焊接二次加热时的稳定性，压延法生产的土工膜焊接时产生的收缩性远远小于吹塑式工艺生产的土工膜。

43
塑料工艺
螺杆头部结构
• 要注意防止出现 熔融塑料积存、 回流现象。
• 一般η大的塑料， 用锥行尖头；η小 的塑料，必须装 止逆环以防回流。
44
塑料工艺
• 作用：
–保持较高注射压 力和速度，使物 料进一步塑化．
• 类型：
–直通式、自锁式、 杠杆针阀式等。 物料粘度大，热 稳性差，用大口 径直通式；粘度 小，用自锁式和 杠杆针阀式。
34
塑料工艺
注射成型产品示例
35
塑料工艺
二、注射成型原理
36
塑料工艺
注射机的分类
根据塑化方式不同分为： 柱塞式注射机 螺杆式注射机
37
塑料工艺
• 螺杆式注射机
38
塑料工艺
• 柱塞式注射机特点： – 结构简单、但压力损失大、塑化不均匀以， 不适合热敏性塑料。
• 实际应用： – 目前工厂中广泛使用的是螺杆式注射机， 60g以下的小型制件多用柱塞式。
波动， 由于熔融过程的不稳定性产生低频波动， 温控系统的稳定性差或环境因素的变化引起的 波动。 3. 混合效果差
不能很好适应一些特殊塑料的加工或混炼、 着色工艺过程。
20
四、新型螺杆
塑料工艺
1、排气式螺杆 用于含水和易产生挥发组分的物料 排气原理：物料到排气段时已基本塑化，由于该段 螺槽突然加深，压力骤降，气体从熔体中逸处，从 排气口排出。
17
塑料工艺
熔体输送能力的分析
• 熔体的输送 Q = Qd - Qp - Ql, 实际的流动形式为：熔 体沿螺槽螺旋前进。类似弹簧缠绕在螺槽内。
• 忽略Ql，经计算熔体输送能力为：
① 机头阻力加大P↑，Q↓产量下降。 ② 转速N↑，Q↑提高。 ③ 螺杆直径增加D↑，Q↑↑产量明显增加。所以要得 到

产速度快； 薄膜厚薄均匀，质量好； 设备庞大、生产流程长，一次投资较高； 薄膜宽度受限，一般在2.5米以下。
（3）适用范围： PVC、PE、PP、ABS等塑料薄膜和片材。
二. 塑料薄膜的成型方法
5. 流延法：
5. 流延法（流延铸塑）
将热塑性或热固性树脂配成一定粘度 的溶液，然后以一定的速度流布在连续的 支持体（钢带或辊筒）上，通过加热去除 溶剂、固化后从载体上剥离下来即制得流 延薄膜。
2. PP薄膜：
（2）双向拉伸PP薄膜（BOPP）：
b. 用途：
❖ 在食品、药品、香烟、 纺织品等包装中代替玻璃 纸，价低；回弹性大，不 可做糖果的扭结包装。 ❖ 复合薄膜基材。 ❖ 热收缩膜，强度高，广 泛用于食品、百货等物品 的热收缩包装。
BOPP 封箱 带
BOPP 热封 膜
三. 主要 塑料薄膜的性能及应用
二. 塑料薄膜的成型方法
3. 拉伸法：
POF热收缩膜
热收缩膜
二. 塑料薄膜的成型方法
3. 拉伸法：
热风循环型PE热收缩包装机
二. 塑料薄膜的成型方法
3. 拉伸法：
单向拉伸PE薄膜（拉伸膜、 收缩膜、保鲜膜）生产系统
二. 塑料薄膜的成型方法
3. 拉伸法：
• 逐次拉伸示意图：
二. 塑料薄膜的成型方法
（3）适用品种： PP、P型方法
3. 拉伸法：
➢ 分类：
拉伸薄膜
双向拉伸
单向拉伸
平膜法
泡管法
二. 塑料薄膜的成型方法
3. 拉伸法： （1）双向拉伸平膜法： ➢ 同时拉伸法（一步法） ➢ 逐次拉伸法（两步法）
热收缩膜
二. 塑料薄膜的成型方法
3. 拉伸法：

塑料薄膜挤出流延成型工艺
过程图示详解
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
塑料薄膜挤出流延成型工艺过程图示详解
流程示意图：
一、典型塑料挤出流延成型薄膜生产工艺流程如下：
干燥、配料、混合、一真空料斗加料一挤出一滤网一模头一流延冷却一测厚仪一电晕处理一摆幅一切边牵引一展平去静电一收卷
二、塑料薄膜挤出流延成型生产工艺过程
塑料薄膜挤出流延成型生产易于大型化、高速化和自动化。

生产出来的薄膜透明度比吹塑薄膜好，厚薄精度有所提高，薄膜均匀性好，强度也高20% -30%，所用的原料的品种多，其成型厚度范围广，从8～300μm。

所以对其使用的原料纯度、均一性、助剂、稳定剂等有严格的要求，而选用优质而稳定的原材料也是一项十分重要的条件。

所以，生产塑料薄膜之前，第一项工作就是选定原材料，应细致分析和确定各种材料的基本特性是否符合要求。

必须以挤出制品各项性能指标为依据，及制品的使用环境、使用方法、功能等应有全面了解，以便选择树脂和助剂，进行合理的配方设计。

塑料薄膜挤出流延成型机的供料系统由原料配比、混合、干燥和输送、储存装置等组成，其作用是严格按原料配比要求，及时为挤出机供料，以使挤出机生产连续平稳地进行。

为了确保塑料薄膜挤出流延成型质量，及产品的物理力学性能，需准确计量各种原料的加入量。

对于高质量的流延成型薄膜（如多层、多种原料的混合挤出等），应配备高精度的矢量计重系统。

压延法、吹塑法、流延法、多层共挤生产工艺及产品性能差别一、生产工艺1、流延树脂经挤出机熔融塑化，从机头通过狭缝型模口挤出，使熔料紧贴在冷却辊筒上，然后再经过剥离、位伸、分切、卷取得到成品。

流延生产工艺示意图2、吹塑树脂经挤出机熔融塑化，从环形机头垂直向上引出，经吹胀后由人字板导入牵引辊，再经导向辊及卷取装置得到成品。

吹塑生产工艺示意图3、压延树脂经挤出机熔融塑化，从机头通过狭缝型模口挤出，经三辊压光机压延、次却，再经过冷却输送辊及卷取装置得到成品。

压延生产工艺示意图4、多层共挤多层共挤流延膜挤出技术是一种将两种或两种以上的不同塑料利用2台或2台以上的挤出机通过一个多流道的复合模头，汇合生产多层结构的复合薄膜，并通过急冷辊成型的技术。

多层共挤流延膜挤出技术也是传统的生产薄膜的挤出生产工艺。

采用这种方法可生产各种不同材料的薄膜，且具有很高的加工精度，尤其是在加工半结晶热塑性塑料时，这种加工方法能够充分地发挥被加工材料的性能，同时又能保持最佳的尺寸精度。

所制得的流延膜具有优良的光学性能和厚薄均匀度，并且由于采用急冷辊可以获得很高的生产速度，并改善薄膜的形态结构。

此法制得的薄膜与其他薄膜（如吹膜）相比，其优点是生产速度快，产量高，有利于大批量生产；产品的厚薄控制精度较高，厚度均匀性较好；透明性和光泽性俱佳；各向平衡性能优异。

某些材料，例如聚丙烯（PP）膜、聚脂（PET）膜加工的通用方法甚至是唯一的方法就是多层共挤流延法。

二、吹塑法和压延法的主要区别：（1）在同样生产能力，生产相同规格产品时，投资上压延式工艺比吹塑式工艺要高出大约十倍以上，大的投资才能保证好的质量。

（2）压延式生产工艺远远先进于吹塑式，在产品的各个性能指标（拉伸强度、拉伸断裂伸长率、直角撕裂强度、水蒸气渗透系数）上均高于吹塑产品，尤其在膜的厚度均匀程度上，压延式远比吹塑式均匀。

（3）从材料取向上讲，不同的生产工艺也直接影响到施工焊接二次加热时的稳定性，压延法生产的土工膜焊接时产生的收缩性远远小于吹塑式工艺生产的土工膜。

3
挥其效能，减少促进剂用量，加快硫化反应速度，缩短硫化时间。 防焦剂：硫化延缓剂，其作用是防止或延缓胶料发生焦烧。 防老剂：延缓或抑制老化过程，从而延长橡胶及其制品的贮存期和使用寿命。 增塑剂：使生胶软化，增加胶料的可塑性，以便于成型加工，减少动力消耗；浸润炭黑等粉状配合剂，使其
易于在胶料中分散，缩短混炼时间，提高混炼效果；提高制品的柔软性和耐寒性；增进胶料的自粘性和粘性。 填充剂：可以分为补强填充剂和惰性填充剂两大类。惰性填充剂又称为增量剂、增容剂，对橡胶的补强效果
床。大部分熔融发生在相对长的压缩段中，需要减少槽深以改善熔融效率。计量段浅槽能合理地均化熔体，熔体 来自熔融区的部分熔态区域，能够给这些部分熔态区带来更均匀的温度。 2. 画出挤出成型工艺的流程图
见图 1。
图 1: 挤出成型工艺流程图
3. 注射机由哪几大部分组成? 这几大部分中，赋予制品一定形状与尺寸的工具称为什么? 主要由哪些部分组成， 各自包含哪些零件? 由注射系统、锁模系统、液压系统及注射模具等几部分组成。 利用本身特定形状，使塑料 (或聚合物) 成型为具有一定形状和尺寸的制品的工具称模具。 注射模具主要由浇注系统、成型零件和结构零件三大部分所组成；成型部件：成型部件是指构成型腔和制品
NPD 函数 Gk(t)
∑k Gk(t) = gj(t)
j=0
一个完整的混合物特征应该叙述为：次要组分的每个粒子、块或斑点的尺寸、形状、取向以及空间位置。三
维浓度分布函数可以提供一个稍不完整的特征。然而，对于许多应用，并不需要如此完整的混合物特征叙述；在
实践中，简单方法即可满足需求。例如，与标准样板进行颜色对比，以定性分析其均匀度，或测量某种典型的
生胶在常温下大多处于高弹态，生胶的这一宝贵性质却给制品的生产带来极大的困难，在加工过程中，各种 配合剂便无法在生胶中分散均匀，而大部分的机械能也会消耗在橡胶的弹性变形上。因此，为了满足各种成型加 工工艺的要求，必须使生胶由强韧的弹性状态变成柔软而具有可塑性的状态，这种增加橡胶可塑性的工艺过程 称为塑炼。

Ⅰ 如旋转螺丝，而螺帽上无压力，则螺帽跟 着螺丝转动而不前移。
Ⅱ 若在螺帽上加一定压力，再旋转螺丝，则 螺帽就会随螺丝旋转而前移。
（2） 成型时，塑料与螺杆的摩擦力应小于塑 料与料筒的摩擦力，也即螺杆的光洁度应大于料筒 的光洁度。否则，塑料只能抱着螺杆空转打滑不能 前移。
完整版ppt课件
25
图3-6-7 螺槽中固体输送的理想模型(a) 和固体塞移动速度的矢量图(b)
则 Va=l×N。由图3-6-8中螺杆的几何关系可求出： πD=b1+b2= l·cotθ+l·cotφ= l（cotθ+ cotφ）
完整版ppt课件
30
πD 所以 l =
cotθ+cotφ
（3-6-3）
πDN
πDNtanθ·tanφ
因此 Va=
=
cotθ+cotφ tanφ + tanθ
（3-6-4）
完整版ppt课件
7
2．轻工部标准(82年苏州会议).。 SJ-150×25（D× L/D ）：表示螺杆外径为
150mm，螺杆长径比为25的塑料挤出机 。
三 单螺杆挤出机的基本结构：
单螺杆挤出机是目前应用最广泛的挤出机， 其结构如图3-6-1所示。
完整版ppt课件
8
图3-6-1 单螺杆挤出机结构示意图
1-机座 2-电动机 3-传动装置 4-料斗 5-料斗冷却区 6-料筒 7-料筒加热器 8-热电偶控温点 9-螺杆 10-过滤网及多孔板 11-机头加热器 12-机头 13-挤出物
完整版ppt课件
9
1．螺杆：
（1）螺杆的主要参数：
D：螺杆外径； d：螺杆根径； L：螺杆长度；
ｔ：螺距；

塑料薄膜挤出流延成型工艺过程图示详解
流程示意图：
一、典型塑料挤出流延成型薄膜生产工艺流程如下：
干燥、配料、混合、一真空料斗加料一挤出一滤网一模头一流延冷却一测厚仪一电晕处理一摆幅一切边牵引一展平去静电一收卷
二、塑料薄膜挤出流延成型生产工艺过程
塑料薄膜挤出流延成型生产易于大型化、高速化和自动化。

生产出来的薄膜透明度比吹塑薄膜好，厚薄精度有所提高，薄膜均匀性好，强度也高20% -30%，所用的原料的品种多，其成型厚度范围广，从8～300μm。

所以对其使用的原料纯度、均一性、助剂、稳定剂等有严格的要求，而选用优质而稳定的原材料也是一项十分重要的条件。

所以，生产塑料薄膜之前，第一项工作就是选定原材料，应细致分析和确定各种材料的基本特性是否符合要求。

必须以挤出制品各项性能指标为依据，及制品的使用环境、使用方法、功能等应有全面了解，以便选择树脂和助剂，进行合理的配方设计。

塑料薄膜挤出流延成型机的供料系统由原料配比、混合、干燥和输送、储存装置等组成，其作用是严格按原料配比要求，及时为挤出机供料，以使挤出机生产连续平稳地进行。

为了确保塑料薄膜挤出流延成型质量，及产品的物理力学性能，需准确计量各种原料的加入量。

对于高质量的流延成型薄膜（如多层、多种原料的混合挤出等），应配备高精度的矢量计重系统。

的物料量或塑件长度。它表示挤出能力的高低。 4.牵引速度
牵引速度与挤出速度相当，可略大于挤出速度。 牵引— 比— 牵引速度与挤出速度的比值，其值 等于或大于1。
§6.3 挤出管材成型工艺
一、挤出管材工艺控制要点
1.温度的控制
挤出成型温度是促使成型物料塑化和塑料熔体流动的 必要条件。对物料的塑化及制品的质量和产量有着十分 重要的影响。
(2)关闭冷却水进水阀、压缩空气机或真空泵、 牵引机等。
(3)拆机头，并清理
一、硬质聚氯乙烯塑料管材
硬质聚氯乙烯塑料简称为PVC-U，也可用UPVC来 1表.原示材。料的选用
硬质聚氯乙烯管材，应选用悬浮聚合的高型 号的树脂，如通常以SG-5型树脂为主要原料， 也可选用SG-6型树脂和SG-4型树脂。
2.压力
a、压力的建立
挤出成型时，沿料筒轴线方向，在物料内部 要建立起不同压力，主要由以下两个方面的因 素造成的：
压缩比的存在：螺槽深度的改变、料筒上的沟 槽深度变化、螺距的改变等。
分流板、滤网和口模产生的阻力。
压力的建立是物料得以经历物理状态变化、得 到均匀密实的熔体、并最后得到成型制品的重 要条件之一。
在各段温度设定应考虑以下几个方面：一是聚 合物本身的性能，如熔点，分子量大小和分布，熔 体指数等。其次考虑设备的性能。有的设备，进料 段的温度对主机电流的影响很大。再次，通过观察 管模头挤出管坯表面是否光滑。有无气泡等现象来 判断。
挤出成型所需控制的温度是机筒温度、机颈温 度、口模温度。
机筒温度分布，从喂料区到模头可能是平坦分布， 递增分布，递减分布及混合分布。主要取决于材 料物点和挤出机的结构。
一、挤出成型基本原理
将熔融的塑料自模具内以挤压的方式往外推出，而 得到与模口相同几何形状的流体，冷却固化后，得到 所要的零件。

塑料薄膜挤出流延成型工艺进程图示详解流程示意图：
一.典范塑料挤出流延成型薄膜临盆工艺流程如下：
湿润.配料.混杂.一真空料斗加料一挤出一滤网一模头一流延冷却一测厚仪一电晕处理一摆幅一切边牵引一展平去静电一
收卷
二.塑料薄膜挤出流延成型临盆工艺进程
塑料薄膜挤出流延成型临盆易于大型化.高速化和主动化.临
盆出来的薄膜透明度比吹塑薄膜好,厚薄精度有所进步,薄膜平均
性好,强度也高20% -30%,所用的原料的品种多,其成型厚度规模广,从8～300μm.所以对其应用的原料纯度.均一性.助剂.稳固剂等有严厉的请求,而选用优质而稳固的原材料也是一项十分主要的前提.
所以,临盆塑料薄膜之前,第一项工作就是选定原材料,应过细剖析和肯定各类材料的根本特征是否相符请求.必须以挤出成品各项机能指标为根据,及成品的应用情况.应用办法.功效等应有周全懂得,以便选择树脂和助剂,进行合理的配方设计.
塑料薄膜挤出流延成型机的供料体系由原料配比.混杂.湿
润和输送.储存装配等构成,其感化是严厉按原料配比请求,实时为挤出机供料,以使挤出机临盆持续安稳地进行.
为了确保塑料薄膜挤出流延成型质量,及产品的物理力学机能,需精确计量各类原料的参加量.对于高质量的流延成型薄膜（如多层.多种原料的混杂挤出等）,应配备高精度的矢量计重体系.。
