双腔隔膜制动气室结构及功能说明

双腔隔膜制动气室结构
及功能说明
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
附图1，30/30双膜片制动气室结构图：
附图2，30/24膜片弹簧制动气室结构图：
由图示结构可知，两种气室工作原理是一样的，前腔为行车制动工作腔，后腔为驻车制动工作腔，在进气口附近有“行车”或“11”及“停车”“12”字样，分别表示通向行车制动腔和驻车制动腔。

按以下几个工作状态说明其工作原理：
1、行车时，后腔充气解除驻车弹簧力，推杆退回0行程状态并解除制动，在行车过程中后腔保持充气；
2、行车制动时，前腔充气，前腔膜片推动推杆，产生制动力，制动力的大小与通入的气压成正比；
3、驻车制动时，前、后腔均通大气，后腔弹簧力传递至推杆产生制动力，制动力大小基本等于前后腔弹簧力之差。

两种气室对比如下：。

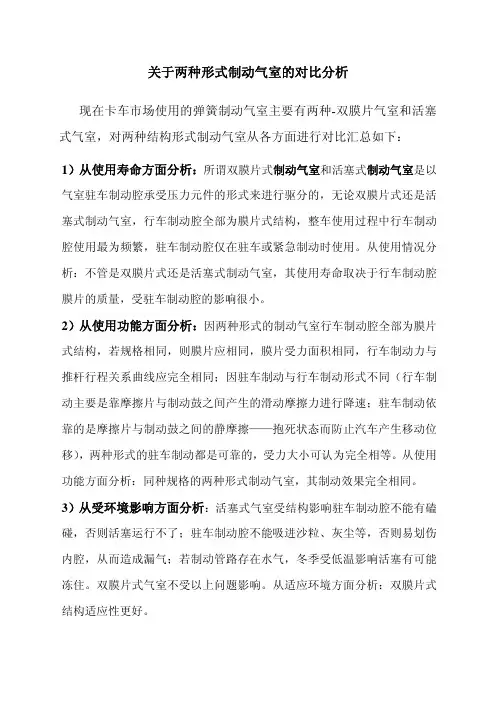

关于两种形式制动气室的对比分析现在卡车市场使用的弹簧制动气室主要有两种-双膜片气室和活塞式气室，对两种结构形式制动气室从各方面进行对比汇总如下：1）从使用寿命方面分析：所谓双膜片式制动气室和活塞式制动气室是以气室驻车制动腔承受压力元件的形式来进行驱分的，无论双膜片式还是活塞式制动气室，行车制动腔全部为膜片式结构，整车使用过程中行车制动腔使用最为频繁，驻车制动腔仅在驻车或紧急制动时使用。

从使用情况分析：不管是双膜片式还是活塞式制动气室，其使用寿命取决于行车制动腔膜片的质量，受驻车制动腔的影响很小。

2）从使用功能方面分析：因两种形式的制动气室行车制动腔全部为膜片式结构，若规格相同，则膜片应相同，膜片受力面积相同，行车制动力与推杆行程关系曲线应完全相同；因驻车制动与行车制动形式不同（行车制动主要是靠摩擦片与制动鼓之间产生的滑动摩擦力进行降速；驻车制动依靠的是摩擦片与制动鼓之间的静摩擦——抱死状态而防止汽车产生移动位移），两种形式的驻车制动都是可靠的，受力大小可认为完全相等。

从使用功能方面分析：同种规格的两种形式制动气室，其制动效果完全相同。

3）从受环境影响方面分析：活塞式气室受结构影响驻车制动腔不能有磕碰，否则活塞运行不了；驻车制动腔不能吸进沙粒、灰尘等，否则易划伤内腔，从而造成漏气；若制动管路存在水气，冬季受低温影响活塞有可能冻住。

双膜片式气室不受以上问题影响。

从适应环境方面分析：双膜片式结构适应性更好。

4）从可靠性方面分析：双膜片式制动气室主要密封形式是气室壳体将膜片压得产生弹性变形从而实现静密封。

活塞式制动气室行车制动腔与双膜片式结构相同，而驻车制动腔密封形式是以活塞环与壳体内腔之间的配合进行动密封，从理论上分析：双膜片式制动气室密封可靠性要远远大于活塞式制动气室。

5）从维修方面分析：双膜片式制动气室相对结构简单、便于维修，不需专用工具。

6）从制造成本方面分析：活塞制动腔拉延完成后需进行珩磨工序，然后再涂抗磨漆防止内腔锈蚀（一旦锈蚀或涂漆质量不好，也会引起漏气），同时还要严格控制活塞、活塞环及内腔之间的配合间隙，而双膜片式制动气室对驻车腔要求要低的多。

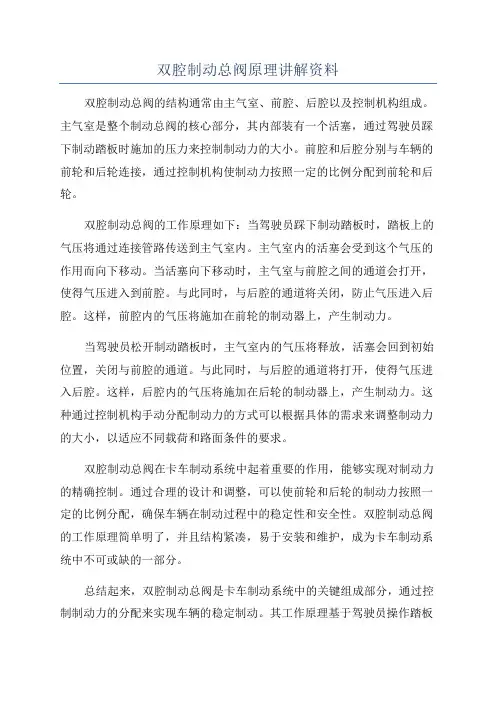

双腔制动总阀原理讲解资料双腔制动总阀的结构通常由主气室、前腔、后腔以及控制机构组成。

主气室是整个制动总阀的核心部分，其内部装有一个活塞，通过驾驶员踩下制动踏板时施加的压力来控制制动力的大小。

前腔和后腔分别与车辆的前轮和后轮连接，通过控制机构使制动力按照一定的比例分配到前轮和后轮。

双腔制动总阀的工作原理如下：当驾驶员踩下制动踏板时，踏板上的气压将通过连接管路传送到主气室内。

主气室内的活塞会受到这个气压的作用而向下移动。

当活塞向下移动时，主气室与前腔之间的通道会打开，使得气压进入到前腔。

与此同时，与后腔的通道将关闭，防止气压进入后腔。

这样，前腔内的气压将施加在前轮的制动器上，产生制动力。

当驾驶员松开制动踏板时，主气室内的气压将释放，活塞会回到初始位置，关闭与前腔的通道。

与此同时，与后腔的通道将打开，使得气压进入后腔。

这样，后腔内的气压将施加在后轮的制动器上，产生制动力。

这种通过控制机构手动分配制动力的方式可以根据具体的需求来调整制动力的大小，以适应不同载荷和路面条件的要求。

双腔制动总阀在卡车制动系统中起着重要的作用，能够实现对制动力的精确控制。

通过合理的设计和调整，可以使前轮和后轮的制动力按照一定的比例分配，确保车辆在制动过程中的稳定性和安全性。

双腔制动总阀的工作原理简单明了，并且结构紧凑，易于安装和维护，成为卡车制动系统中不可或缺的一部分。

总结起来，双腔制动总阀是卡车制动系统中的关键组成部分，通过控制制动力的分配来实现车辆的稳定制动。

其工作原理基于驾驶员操作踏板产生的气压，通过控制机构将制动力按照一定比例分配到前轮和后轮。

双腔制动总阀的结构简单紧凑，易于安装和维护，为实现制动性能的优化提供了可靠的控制手段。

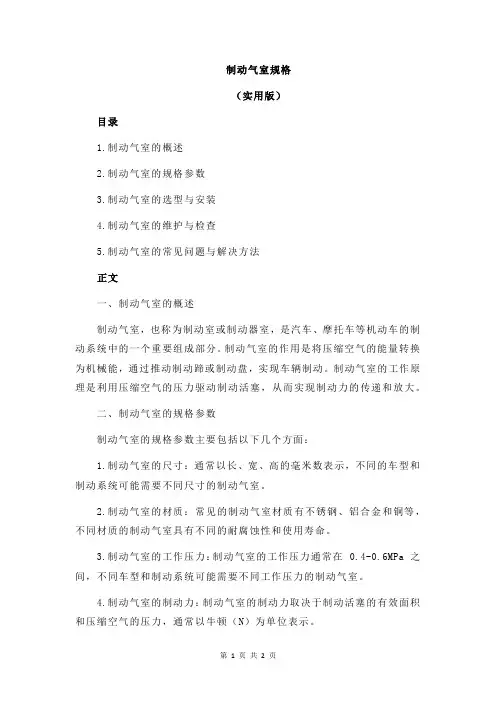

制动气室规格（实用版）目录1.制动气室的概述2.制动气室的规格参数3.制动气室的选型与安装4.制动气室的维护与检查5.制动气室的常见问题与解决方法正文一、制动气室的概述制动气室，也称为制动室或制动器室，是汽车、摩托车等机动车的制动系统中的一个重要组成部分。

制动气室的作用是将压缩空气的能量转换为机械能，通过推动制动蹄或制动盘，实现车辆制动。

制动气室的工作原理是利用压缩空气的压力驱动制动活塞，从而实现制动力的传递和放大。

二、制动气室的规格参数制动气室的规格参数主要包括以下几个方面：1.制动气室的尺寸：通常以长、宽、高的毫米数表示，不同的车型和制动系统可能需要不同尺寸的制动气室。

2.制动气室的材质：常见的制动气室材质有不锈钢、铝合金和铜等，不同材质的制动气室具有不同的耐腐蚀性和使用寿命。

3.制动气室的工作压力：制动气室的工作压力通常在 0.4-0.6MPa 之间，不同车型和制动系统可能需要不同工作压力的制动气室。

4.制动气室的制动力：制动气室的制动力取决于制动活塞的有效面积和压缩空气的压力，通常以牛顿（N）为单位表示。

三、制动气室的选型与安装1.制动气室的选型：选择制动气室时，应根据车型、制动系统、工作压力等参数选择合适的规格和型号。

同时，应选择质量可靠、口碑良好的品牌和产品。

2.制动气室的安装：安装制动气室时，应注意以下几点：（1）确保制动气室与制动器、车轮等部件的连接正确无误；（2）安装过程中，避免制动气室受到撞击、摔落等损坏；（3）安装完成后，检查制动气室的工作是否正常，如有异常应及时处理。

四、制动气室的维护与检查1.制动气室的维护：定期检查制动气室的连接、密封等部件是否完好，避免制动气室出现漏气、损坏等情况。

2.制动气室的检查：在车辆维修、保养时，应检查制动气室的工作是否正常，如有异常应及时处理。

五、制动气室的常见问题与解决方法1.制动气室漏气：制动气室漏气可能导致制动效果不佳，应及时检查制动气室的连接、密封等部件，并进行维修或更换。

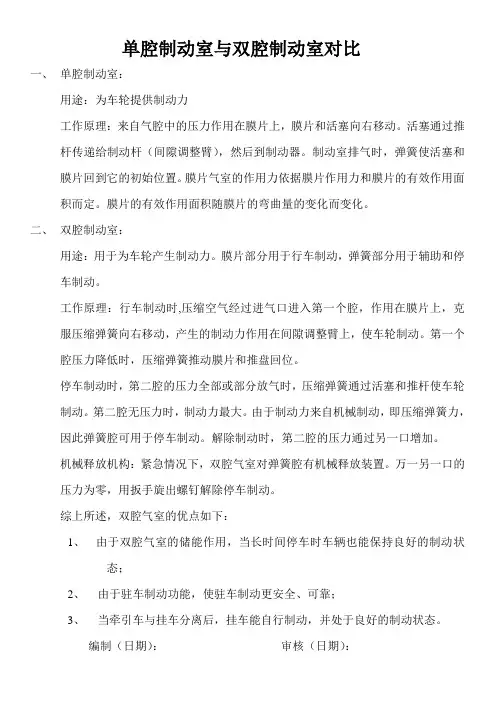

单腔制动室与双腔制动室对比
一、单腔制动室：
用途：为车轮提供制动力
工作原理：来自气腔中的压力作用在膜片上，膜片和活塞向右移动。

活塞通过推杆传递给制动杆（间隙调整臂），然后到制动器。

制动室排气时，弹簧使活塞和膜片回到它的初始位置。

膜片气室的作用力依据膜片作用力和膜片的有效作用面积而定。

膜片的有效作用面积随膜片的弯曲量的变化而变化。

二、双腔制动室：
用途：用于为车轮产生制动力。

膜片部分用于行车制动，弹簧部分用于辅助和停车制动。

工作原理：行车制动时,压缩空气经过进气口进入第一个腔，作用在膜片上，克服压缩弹簧向右移动，产生的制动力作用在间隙调整臂上，使车轮制动。

第一个腔压力降低时，压缩弹簧推动膜片和推盘回位。

停车制动时，第二腔的压力全部或部分放气时，压缩弹簧通过活塞和推杆使车轮制动。

第二腔无压力时，制动力最大。

由于制动力来自机械制动，即压缩弹簧力，因此弹簧腔可用于停车制动。

解除制动时，第二腔的压力通过另一口增加。

机械释放机构：紧急情况下，双腔气室对弹簧腔有机械释放装置。

万一另一口的压力为零，用扳手旋出螺钉解除停车制动。

综上所述，双腔气室的优点如下：
1、由于双腔气室的储能作用，当长时间停车时车辆也能保持良好的制动状
态；
2、由于驻车制动功能，使驻车制动更安全、可靠；
3、当牵引车与挂车分离后，挂车能自行制动，并处于良好的制动状态。

编制（日期）：审核（日期）：。

双膜片弹簧制动气室工作原理双膜片弹簧制动气室是一种常用于各种车辆和机械设备中的制动装置。

它的工作原理是基于双膜片弹簧的特性以及气体的压缩和释放过程。

本文将详细介绍双膜片弹簧制动气室的工作原理。

双膜片弹簧制动气室由两个金属膜片和一个弹簧组成。

膜片通常由高强度钢制成，具有良好的弹性和耐久性。

弹簧则起到支撑和恢复力的作用。

当制动气室处于不工作状态时，气室内外的压力相等，双膜片弹簧保持平衡。

当需要制动时，通过控制系统向制动气室供气，增加气室内的压力，使膜片弯曲并压缩弹簧。

当气室内的压力增加到一定程度时，膜片的形态发生变化，弹簧开始被压缩。

此时，制动气室内的气体压力将传递给制动器，通过摩擦将轮胎或机械设备的运动转化为热量，从而实现制动效果。

在制动过程中，制动气室内的气体压力保持稳定，膜片和弹簧的变形也保持一定程度的平衡。

当制动器释放时，控制系统停止供气，制动气室内的气体压力逐渐恢复到初始状态，膜片和弹簧也恢复到原始形态。

双膜片弹簧制动气室的工作原理基于弹簧和膜片的力学特性以及气体的压缩和释放过程。

在制动时，通过控制气压的变化，使膜片和弹簧发生变形，从而实现制动效果。

当制动器释放时，气室内的气压恢复到初始状态，膜片和弹簧也恢复到原来的形态。

双膜片弹簧制动气室具有灵活性、可靠性和稳定性等优点。

它适用于各种车辆和机械设备中的制动装置，如汽车、火车、工程机械等。

同时，由于双膜片弹簧制动气室的工作原理简单，维护和维修也相对容易。

双膜片弹簧制动气室是一种常用的制动装置，它通过控制气压的变化，利用弹簧和膜片的力学特性，实现车辆或机械设备的制动效果。

它在各种工况下都表现出了良好的稳定性和可靠性，因此被广泛应用于各个领域。

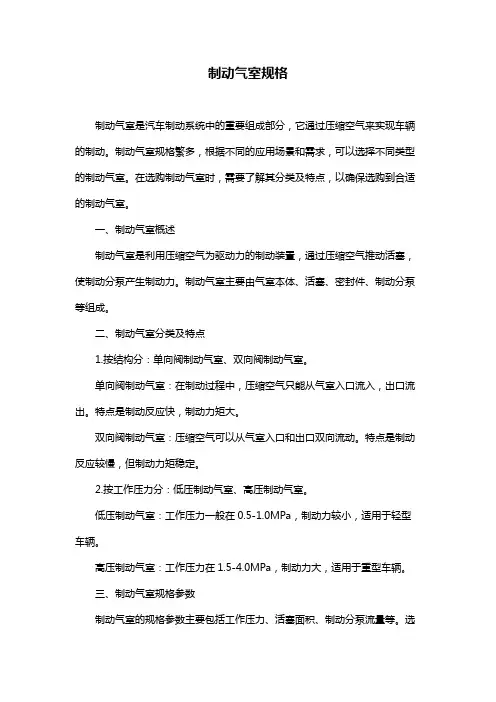

制动气室规格制动气室是汽车制动系统中的重要组成部分，它通过压缩空气来实现车辆的制动。

制动气室规格繁多，根据不同的应用场景和需求，可以选择不同类型的制动气室。

在选购制动气室时，需要了解其分类及特点，以确保选购到合适的制动气室。

一、制动气室概述制动气室是利用压缩空气为驱动力的制动装置，通过压缩空气推动活塞，使制动分泵产生制动力。

制动气室主要由气室本体、活塞、密封件、制动分泵等组成。

二、制动气室分类及特点1.按结构分：单向阀制动气室、双向阀制动气室。

单向阀制动气室：在制动过程中，压缩空气只能从气室入口流入，出口流出。

特点是制动反应快，制动力矩大。

双向阀制动气室：压缩空气可以从气室入口和出口双向流动。

特点是制动反应较慢，但制动力矩稳定。

2.按工作压力分：低压制动气室、高压制动气室。

低压制动气室：工作压力一般在0.5-1.0MPa，制动力较小，适用于轻型车辆。

高压制动气室：工作压力在1.5-4.0MPa，制动力大，适用于重型车辆。

三、制动气室规格参数制动气室的规格参数主要包括工作压力、活塞面积、制动分泵流量等。

选购时应根据车辆类型和实际需求选择合适的规格。

四、制动气室选型与应用1.根据车辆类型选择：轿车、SUV、MPV等家用车辆可选低压制动气室；货车、客车等重型车辆可选高压制动气室。

2.根据制动需求选择：对于制动要求较高的车辆，可选择制动力较大的高压制动气室或双向阀制动气室。

3.结合制动分泵和制动管路选型：确保制动气室与制动分泵和制动管路的匹配，以保证制动系统的正常工作。

五、制动气室维护与保养1.定期检查制动气室的工作状态，发现异常及时排除。

2.保持制动气室清洁，避免灰尘和油污进入气室内部。

3.定期检查制动分泵和管路的连接件，确保连接牢固可靠。

4.定期更换制动气室的密封件，确保制动气室的密封性能。

总之，在选购制动气室时，要根据车辆类型、制动需求等因素综合考虑，选型合适的制动气室。

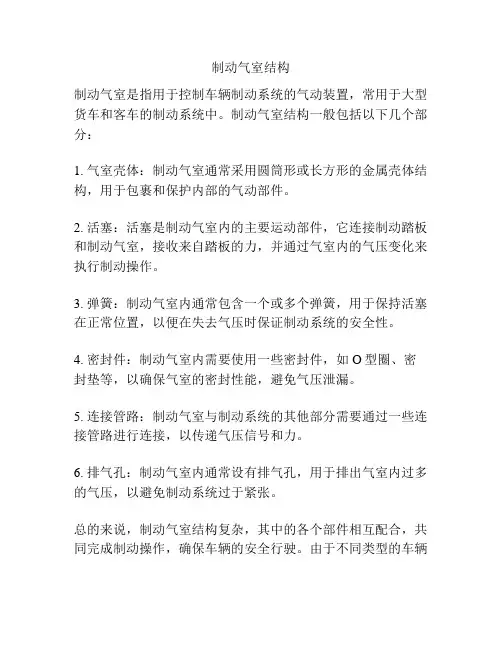

制动气室结构
制动气室是指用于控制车辆制动系统的气动装置，常用于大型货车和客车的制动系统中。

制动气室结构一般包括以下几个部分：
1. 气室壳体：制动气室通常采用圆筒形或长方形的金属壳体结构，用于包裹和保护内部的气动部件。

2. 活塞：活塞是制动气室内的主要运动部件，它连接制动踏板和制动气室，接收来自踏板的力，并通过气室内的气压变化来执行制动操作。

3. 弹簧：制动气室内通常包含一个或多个弹簧，用于保持活塞在正常位置，以便在失去气压时保证制动系统的安全性。

4. 密封件：制动气室内需要使用一些密封件，如O型圈、密封垫等，以确保气室的密封性能，避免气压泄漏。

5. 连接管路：制动气室与制动系统的其他部分需要通过一些连接管路进行连接，以传递气压信号和力。

6. 排气孔：制动气室内通常设有排气孔，用于排出气室内过多的气压，以避免制动系统过于紧张。

总的来说，制动气室结构复杂，其中的各个部件相互配合，共同完成制动操作，确保车辆的安全行驶。

由于不同类型的车辆
和制动系统可能存在一些差异，制动气室的具体结构也会有所不同。

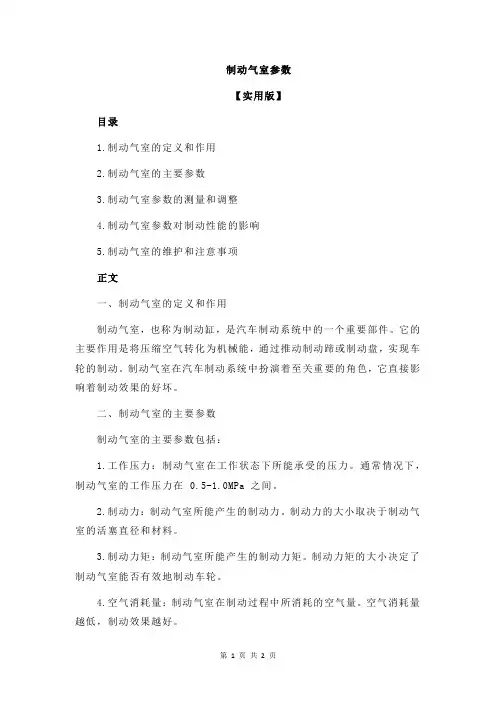

制动气室参数【实用版】目录1.制动气室的定义和作用2.制动气室的主要参数3.制动气室参数的测量和调整4.制动气室参数对制动性能的影响5.制动气室的维护和注意事项正文一、制动气室的定义和作用制动气室，也称为制动缸，是汽车制动系统中的一个重要部件。

它的主要作用是将压缩空气转化为机械能，通过推动制动蹄或制动盘，实现车轮的制动。

制动气室在汽车制动系统中扮演着至关重要的角色，它直接影响着制动效果的好坏。

二、制动气室的主要参数制动气室的主要参数包括：1.工作压力：制动气室在工作状态下所能承受的压力。

通常情况下，制动气室的工作压力在 0.5-1.0MPa 之间。

2.制动力：制动气室所能产生的制动力。

制动力的大小取决于制动气室的活塞直径和材料。

3.制动力矩：制动气室所能产生的制动力矩。

制动力矩的大小决定了制动气室能否有效地制动车轮。

4.空气消耗量：制动气室在制动过程中所消耗的空气量。

空气消耗量越低，制动效果越好。

三、制动气室参数的测量和调整为了确保制动气室的制动性能，需要定期对其参数进行测量和调整。

具体方法如下：1.使用压力表测量制动气室的工作压力，确保其处于正常范围内。

2.检查制动气室的制动力，如有异常，应及时进行调整。

3.检查制动气室的空气消耗量，如有异常，应及时进行维修或更换。

四、制动气室参数对制动性能的影响制动气室的参数对制动性能有着重要影响。

例如：1.工作压力过高或过低都会影响制动效果。

过高的工作压力会导致制动力过大，易造成车轮打滑；过低的工作压力则会导致制动力不足，影响制动效果。

2.制动力过大或过小都会影响制动效果。

过大的制动力会导致车轮打滑，降低制动效果；过小的制动力会导致制动距离过长，影响行车安全。

3.制动力矩过大或过小都会影响制动效果。

过大的制动力矩会导致车轮抱死，降低制动效果；过小的制动力矩会导致制动效果不佳，增加制动距离。

五、制动气室的维护和注意事项为了保证制动气室的正常工作和行车安全，应注意以下几点：1.定期检查制动气室的工作压力、制动力等参数，确保其处于正常范围内。

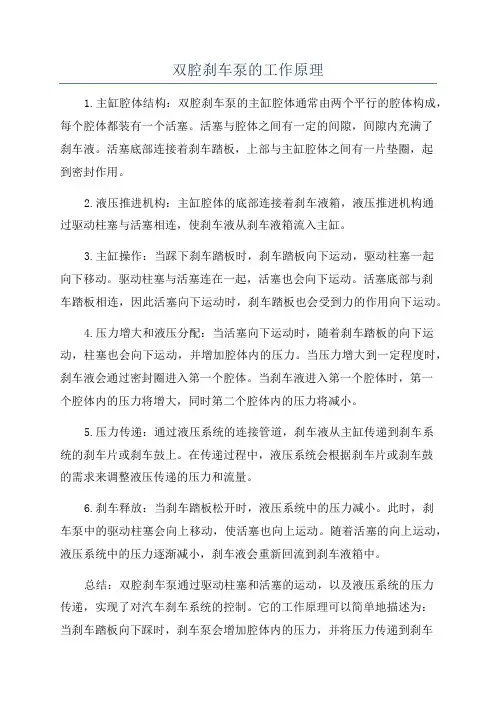

双腔刹车泵的工作原理1.主缸腔体结构：双腔刹车泵的主缸腔体通常由两个平行的腔体构成，每个腔体都装有一个活塞。

活塞与腔体之间有一定的间隙，间隙内充满了刹车液。

活塞底部连接着刹车踏板，上部与主缸腔体之间有一片垫圈，起到密封作用。

2.液压推进机构：主缸腔体的底部连接着刹车液箱，液压推进机构通过驱动柱塞与活塞相连，使刹车液从刹车液箱流入主缸。

3.主缸操作：当踩下刹车踏板时，刹车踏板向下运动，驱动柱塞一起向下移动。

驱动柱塞与活塞连在一起，活塞也会向下运动。

活塞底部与刹车踏板相连，因此活塞向下运动时，刹车踏板也会受到力的作用向下运动。

4.压力增大和液压分配：当活塞向下运动时，随着刹车踏板的向下运动，柱塞也会向下运动，并增加腔体内的压力。

当压力增大到一定程度时，刹车液会通过密封圈进入第一个腔体。

当刹车液进入第一个腔体时，第一个腔体内的压力将增大，同时第二个腔体内的压力将减小。

5.压力传递：通过液压系统的连接管道，刹车液从主缸传递到刹车系统的刹车片或刹车鼓上。

在传递过程中，液压系统会根据刹车片或刹车鼓的需求来调整液压传递的压力和流量。

6.刹车释放：当刹车踏板松开时，液压系统中的压力减小。

此时，刹车泵中的驱动柱塞会向上移动，使活塞也向上运动。

随着活塞的向上运动，液压系统中的压力逐渐减小，刹车液会重新回流到刹车液箱中。

总结：双腔刹车泵通过驱动柱塞和活塞的运动，以及液压系统的压力传递，实现了对汽车刹车系统的控制。

它的工作原理可以简单地描述为：当刹车踏板向下踩时，刹车泵会增加腔体内的压力，并将压力传递到刹车系统中；当松开刹车踏板时，刹车泵的压力减小，刹车液重新回流到刹车液箱中。

这一工作原理为汽车的刹车系统提供了可靠的刹车力量和控制。

双膜气柜的详细介绍
1 什么是双膜气柜
双膜气柜是一种供气设备，也可以称作联合气柜，它使用两层膜
结构来加强气柜内腔内气体和外部空气隔离，从而满足客户对设备可
靠性和安全性的需求。

2 双膜气柜的结构特点
双膜气柜主要由外壳、内部膜结构和气体控制器组成。

外壳为客
户提供装配或配管的接口，以及易于对整机进行维护的窗口或取样阀。

内部膜结构的双層构造，分别由一根抛光的不锈钢管和一张均匀的膜
片组成。

气体控制器则使用液位仪、压力仪等精确的检测器，实时监
测气体的位置、压力及气源的流量，实现及时调节和告警。

3 双膜气柜的工作原理
双膜气柜的功能主要由膜结构和气体控制器实现。

管道系统中的
气体会流入内部膜结构内腔，在内腔中形成一个压力。

当压力超出定
值时，膜结构内的压力泄漏平衡室会依据流量调节阀的来调节气体的
流量，使压力保持在指定的范围内；封口后的入口口将气体一旦增加，气体控制器会及时做出反应，进行调节，以保证内腔气体压力保持在
一个平衡状态，从而实现安全供应。

4 双膜气柜的优点
1.双膜气柜可以实现安全可靠的供气，具有良好的节能和安全性。

2.双膜气柜适用于多种环境，可以在低温、高温或强腐蚀等环境下长
期运行3.双膜气柜本身具有声学隔离抑制的功能，可以有效降低噪声
水平，使环境更加安静。

4.双膜气柜紧凑高度设计，节省空间，安装
维护简单方便。

双腔空簧内部结构一、双腔空簧的概念与应用双腔空簧，顾名思义，是一种具有两个独立气室的空气弹簧。

这种弹簧广泛应用于各种需要减振降噪的场合，如车辆悬挂系统、精密仪器隔振等。

本文将深入剖析双腔空簧的内部结构，工作原理，以及其在实际应用中的性能特点。

二、双腔空簧的基本结构双腔空簧主要由端盖、气室、隔膜、连接件、阀门等部分组成。

端盖用于固定和连接弹簧；气室是存储空气的区域；隔膜将气室分为两个独立的部分；连接件和阀门则分别用于控制气体的流动。

三、内部结构分析1.弹簧的隔膜设计是关键，既要保证足够的强度，又要保持一定的灵活性。

通常使用金属或合成橡胶制成。

2.阀门的主要作用是控制气体的流入和流出，从而调整弹簧的刚度和阻尼。

常见的阀门类型有旋塞阀和针阀。

3.密封件的作用是防止气体泄漏，通常使用橡胶或聚四氟乙烯材料制成。

密封件的质量直接影响弹簧的性能和使用寿命。

四、工作原理与性能特点双腔空簧的工作原理基于空气的压缩和膨胀。

当外界力作用于弹簧时，气室内的空气被压缩或膨胀，从而产生弹力。

通过调整气室内的气压，可以改变弹簧的刚度和阻尼，以满足不同的减振需求。

双腔空簧具有以下优点：1.可调性强：通过调整气室内的气压，可以方便地改变弹簧的刚度和阻尼，满足不同应用场景的需求。

2.适应性强：双腔空簧对温度和压力变化的适应性较好，不易受到环境因素的影响。

3.寿命长：由于其内部结构简单，且主要部件由耐用的金属和合成橡胶制成，因此双腔空簧的使用寿命较长。

4.减振性能优异：双腔空簧能够有效地吸收和隔离振动，降低噪音，提高设备运行的平稳性和舒适性。

五、设计与制造工艺双腔空簧的设计与制造工艺对其性能和稳定性有着至关重要的影响。

在设计阶段，应充分考虑材料的力学性能、耐腐蚀性、耐高温性等因素。

在制造过程中，应严格控制工艺参数，确保每个部件的精度和质量。

此外，应采用高标准的检测设备和方法，对成品进行严格的性能测试和品质控制。

六、常见故障与解决方案在使用过程中，双腔空簧可能会出现一些常见故障，如漏气、阀门卡滞、隔膜破裂等。

双膜片弹簧制动气室使用维护手册一、双膜片弹簧制动气室的工作原理：1、结构特点：双膜片弹簧制动室兼有充气制动腔和放气制动腔。

通过充气、放气产生作用力。

充气制动腔用于主制动（行车制动）；放气制动腔备有储能弹簧，用于停车和紧急制动，放气制动腔的主要特点是通过释放弹簧能量而得到机械式制动力。

两腔的操纵气路完全独立。

2、工作原理（见图）：从双腔总阀来的压缩空气通过进气口进入A腔（充气制动腔），作用在膜片B上，通过连杆和调整臂产生在车轮制动，放去A腔中的气压，膜片B将在弹簧作用下回位，制动解除。

放气制动室，正常行使时，D腔（放气制动腔）中应保持有一定的气压，此时，弹簧被压缩，无制动作用。

当紧急制动或停车制动时，D腔中的气压通过控制阀放掉，弹簧也随之完全或部分释放其能量，移动到极限位置，将膜片B顶出，通过连杆和调整臂产生制动作用二、主要技术参数及特征：工作介质工作压力工作环境温度压缩空气800±35Kpa -40℃—+80℃三、管路图四、双膜片弹簧制动气室的使用说明及维护保养：为了行车安全，预防故障及确保双膜片弹簧制动气室正常使用寿命，双膜片弹簧制动气室应按要求正确使用、维护和保养。

1、制动气室装到后桥上后，要将解除制动螺栓拧入底部，松后的解除制动螺栓旋转90°取出放在中壳体专放位置上并锁紧;在操作过程中最好将手制动阀手柄放到解除制动位置，即向弹簧制动室充入气压，这样拧动解除制动螺栓比较省力。

2、拆开弹簧制动室非常危险，不可盲目乱拆，以防大弹簧蹦出伤人。

若必须拆开，应在业内人士的指导下进行。

3、机械锁止，如空压机损坏不能给弹簧制动缸充气，可用扳手将锁止螺栓C拧到解除制动位置，再将车拖回修理。

4、产品在安装时应按本手册第三条管路图的接法安装气管。

5、应保证制动气室与制动凸轮支架连接的两个螺栓紧固可靠；6、在使用过程中，应经常检查双膜片弹簧制动气室的工作状况，并定期进行保养。

一级保养（行驶公里）按需二级保养（行驶公里）按需三级保养（行驶公里）按需行驶50000公里时，双膜片弹簧制动气室应由专业技工进行解体清洗与调整，并使用本公司提供的修理包，更换损伤损坏的零部件。

后桥用储能气室常用结构介绍（活塞式和双膜片式）目前中重型客车和卡车后桥均采用的带驻车刹的储能气室。

以保证车辆在水平或斜坡上停车时，能自动刹住整车。

类别有活塞式弹簧储能气室和双膜片式储能气室。

国内2011年左右之前的时间，车桥配备的多是带外呼吸管的储能气室，如下图：
近些年，随着气室厂家技术升级，很多都改用了带呼吸阀的内呼吸气室（取消了外呼吸管。

因为意外情况可能会损坏呼吸管，从而导致气室使用寿命衰减）。

如下图：
气室在安装到车桥上之前，在行车腔的通气孔（一般有4个）上会装有橡胶堵塞。

当气室安装到车桥上时，需要将朝向地面侧的那1
个堵塞去掉（另外3个不要去掉），以保证行车腔正常工作。

当车桥装到整车上时，需要用放松螺杆将驻车腔的储能弹簧释放开（此时给驻车腔12口通气，可方便将其放松）。

反过来当需要维修更换储能气室时，需要用放松螺杆，将储能腔中的大螺旋弹簧压紧。

然后才便于将气室拆卸掉。

不建议自己拆解维修储能气室，建议直接更换新气室总成，因为如果拆解顺序错误或没有专用工装，可能会对人员造成严重伤害。

选用储能气室时，除了需要根据安装尺寸要求和制动力矩要求选用合适规格的气室外。

对活塞式储能气室，还因和客户沟通了解使用环境，极寒地区需要采用耐极寒的专用气室，否则可能会导致车辆冷却后，驻车腔会出漏气现象（不耐极寒的密封橡胶件的密封性能会下降），导致不能及时开始营运，造成客户抱怨。

复合制动气室工作原理今天咱们来唠唠复合制动气室的工作原理，这东西可挺有趣的呢！你看啊，复合制动气室就像是汽车制动系统里的一个小魔法盒。

它主要由两部分组成，一部分是膜片制动气室，另一部分是弹簧制动气室。

这俩就像一对好搭档，在汽车刹车的时候可起着超级重要的作用哦。

先来说说膜片制动气室吧。

当你踩下刹车踏板的时候，就像是给汽车的制动系统发送了一个紧急信号。

这个时候呢，压缩空气就会像一群听话的小士兵，快速地冲进膜片制动气室。

压缩空气一进来，就开始对膜片施加压力啦。

膜片就像一个被轻轻推了一下的小胖子，它可不能就这么干站着呀，于是就开始往一边移动。

膜片一移动，就带动了推杆。

这个推杆就像是膜片的小跟班，膜片往哪走，它就跟着往哪走。

推杆一动，就会把这个力量传递到制动蹄或者制动钳上，这样就开始对车轮进行制动啦。

就好像是有一只无形的手，轻轻地拉住了车轮，让它慢下来。

再说说弹簧制动气室。

这个弹簧制动气室啊，在平常的时候就像是一个默默待命的小卫士。

它里面有一个很强壮的弹簧，这个弹簧就像一个充满力量的大力士，被紧紧地压缩着。

当汽车正常行驶的时候，这个弹簧就老老实实地待在那。

可是一旦出现了特殊情况，比如说压缩空气供应不足了，或者是整个制动系统出了点小故障，这个弹簧制动气室就开始发挥它的威力啦。

没有了压缩空气的压制，那个强壮的弹簧就像被解开了封印一样，一下子就弹开了。

弹簧一弹开，也会推动推杆，这个推杆也会把力量传递到制动蹄或者制动钳上，这样就又多了一道保险，确保汽车能够停下来。

这就像是汽车的双重保护锁，一个是正常情况下的压缩空气制动，一个是紧急情况下的弹簧制动。

你想啊，要是只有膜片制动气室，万一压缩空气那一路出了问题，汽车不就危险了嘛。

但是有了弹簧制动气室这个小备胎，就好像给汽车的刹车系统穿上了一层厚厚的铠甲。

这两个部分配合起来，就像两个小伙伴手拉手，共同守护着汽车的安全。

而且啊，复合制动气室在不同的路况下也能很好地适应呢。

在平坦的公路上，膜片制动气室就可以轻松应对正常的刹车需求。

制动气室规格摘要：一、引言二、制动气室的作用三、制动气室的分类1.按工作压力分类2.按安装方式分类四、制动气室的规格参数1.工作压力2.容量3.尺寸五、制动气室的选用与安装六、制动气室的维护与保养正文：制动气室是汽车制动系统中的一个重要组成部分，它的主要作用是利用气压原理，将司机施加的制动力传递给刹车片，实现汽车的制动。

制动气室的性能直接影响到车辆的制动效果和行车安全。

本文将详细介绍制动气室的规格及相关知识。

制动气室按照工作压力可以分为高压制动气室和低压制动气室。

高压制动气室的工作压力一般在0.5-1.0MPa 之间，主要用于重型车辆；低压制动气室的工作压力一般在0.2-0.5MPa 之间，主要用于轻型车辆。

制动气室按照安装方式可以分为独立式制动气室和集成式制动气室。

独立式制动气室是指制动气室和刹车片分别安装在车轮的两侧，各自独立工作；集成式制动气室是指制动气室和刹车片安装在同一侧，通过一个共同的气室实现制动。

制动气室的规格参数主要包括工作压力、容量和尺寸。

工作压力是指制动气室能够承受的最大气压，一般由汽车制造商根据车辆的质量和制动需求进行设定。

容量是指制动气室的储气能力，决定了制动气室的制动力矩大小。

尺寸是指制动气室的体积和形状，影响着制动气室的安装空间和散热性能。

在选择和安装制动气室时，应根据汽车的类型、质量和制动需求进行合理选择。

同时，在安装过程中，应注意保证制动气室的密封性能和气路通畅，避免气室损坏和气压泄漏。

为了保证制动气室的正常工作和延长使用寿命，应定期进行维护和保养。

具体包括检查气室和气路的密封性能、清洁气室内部和表面污垢、检查和更换损坏的零部件等。
