装配图的尺寸标注和技术要求

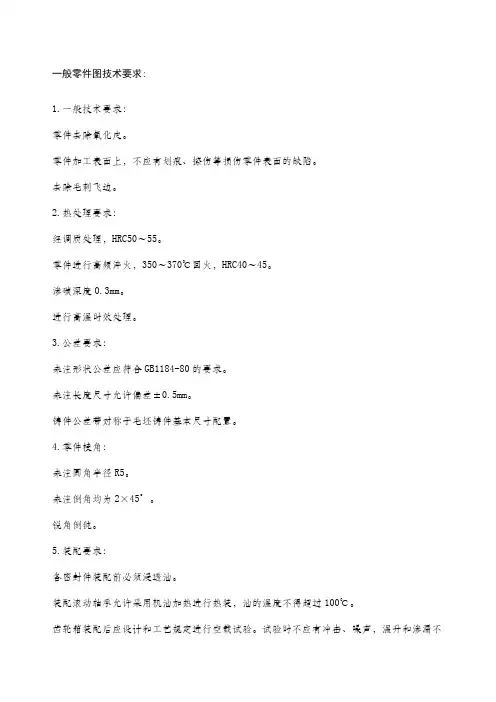

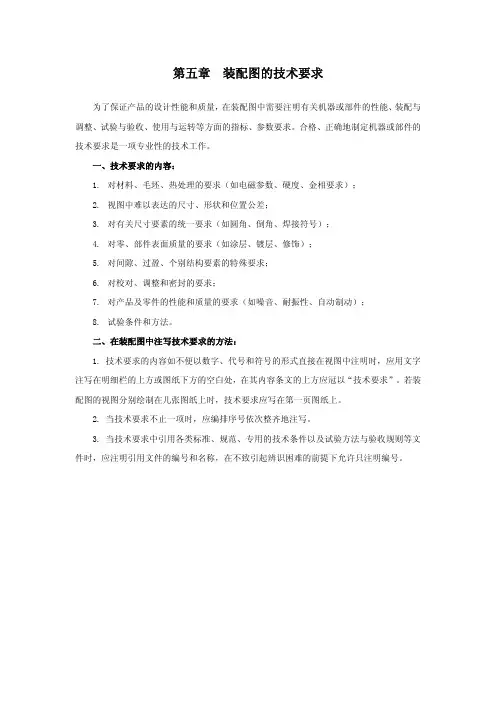

一般零件图技术要求:1.一般技术要求：零件去除氧化皮。

零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

去除毛刺飞边。

2.热处理要求：经调质处理，HRC50～55。

零件进行高频淬火，350～370℃回火，HRC40～45。

渗碳深度0.3mm。

进行高温时效处理。

3.公差要求：未注形状公差应符合GB1184-80的要求。

未注长度尺寸允许偏差±0.5mm。

铸件公差带对称于毛坯铸件基本尺寸配置。

4.零件棱角：未注圆角半径R5。

未注倒角均为2×45°。

锐角倒钝。

5.装配要求：各密封件装配前必须浸透油。

装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

齿轮箱装配后应设计和工艺规定进行空载试验。

试验时不应有冲击、噪声，温升和渗漏不得超过有关标准规定。

齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。

装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。

进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。

零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。

装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。

装配过程中零件不允许磕、碰、划伤和锈蚀。

螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。

同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。

圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。

平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。

花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。

滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。

裝配圖中的尺寸和技術要求裝配圖中的尺寸標注裝配圖中，不必注全所屬零件的全部尺寸，只需注出用以說明機器或部件的性能、工作原理、裝配關係和安裝要求等方面的尺寸，這些必要的尺寸是根據裝配圖的作用確定的。

一般只標注以下幾類尺寸：1〃性能尺寸（規格尺寸）它是表示機器或部件的性能、規格的尺寸。

這類尺寸在設計時就已確定，是設計機器、瞭解和選用機器的依據。

如圖11—2球閥的管口直徑φ20。

2〃裝配尺寸裝配尺寸包括作為裝配依據的配合尺寸和重要的相對位置尺寸。

(1) 配合尺寸它是表示兩零件間配合性質的尺寸，一般在尺寸數字後面都注明配合代號。

配合尺寸是裝配和拆畫零件圖時確定零件尺寸偏差的依據。

如圖11—10柱塞泵中的等.(2) 相對位置尺寸它是表示設計或裝配機器時需要保證的零件間較重要相對位置的尺寸，也是裝配、調整和校圖時所需要的尺寸，如圖11—10柱塞泵中的尺寸91、32。

3〃安裝尺寸表示將機器或部件安裝在地基上或與其他部件相連時所需要的尺寸。

如圖11—10柱塞泵中的安裝孔4×φ9和中心距120、75及錐銷孔2×φ6和定位尺寸18、18。

4〃外形尺寸表示機器或部件外形的總長、總寬、總高的尺寸。

它反映了機器或部件的大小，是機器或部件在包裝、運輸和安裝過程中確定其所占空間大小的依據。

如圖11—10柱塞的總長175、總寬70、總高94。

5〃其他重要尺寸它是設計過程中經過計算確定或選定的尺寸，但又不包括在上述幾類尺寸之中和重要尺寸。

這類尺寸在拆畫零件圖時，同樣要保證。

如軸向設計尺寸、主要零件的結構尺寸、主要定位尺寸、運動件極限位置尺寸等。

如圖11—10柱塞泵中的尺寸5（凸輪偏心距）、M14×1.5—6g（單向閥體頭部外螺紋）、φ5（單向閥體頭部內孔）、32（油杯和淩晨向閥的安裝位置）。

上述五類尺寸，在每張裝配圖上不一定都有，有時同一尺寸可能具有幾種含義，分屬於幾類尺寸。

例如圖11—2中的尺寸115+1.1既是球閥裝配圖中的相對位置尺寸,又是外形尺寸(9)。

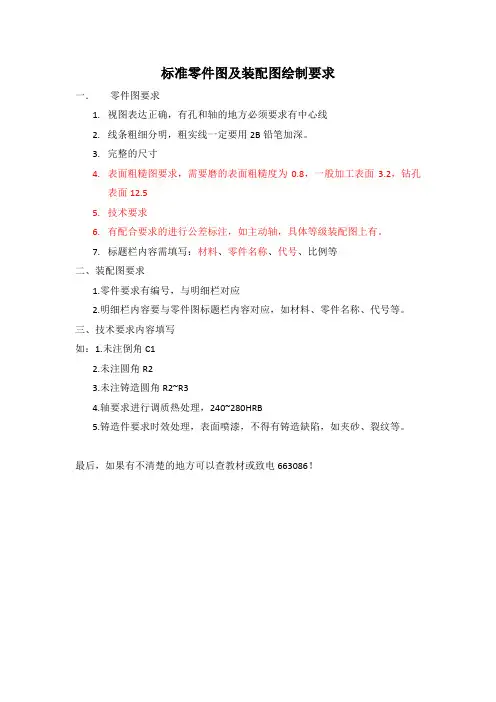

标准零件图及装配图绘制要求
一．零件图要求
1.视图表达正确，有孔和轴的地方必须要求有中心线
2.线条粗细分明，粗实线一定要用2B铅笔加深。

3.完整的尺寸
4.表面粗糙图要求，需要磨的表面粗糙度为0.8，一般加工表面3.2，钻孔
表面12.5
5.技术要求
6.有配合要求的进行公差标注，如主动轴，具体等级装配图上有。

7.标题栏内容需填写：材料、零件名称、代号、比例等
二、装配图要求
1.零件要求有编号，与明细栏对应
2.明细栏内容要与零件图标题栏内容对应，如材料、零件名称、代号等。

三、技术要求内容填写
如：1.未注倒角C1
2.未注圆角R2
3.未注铸造圆角R2~R3
4.轴要求进行调质热处理，240~280HRB
5.铸造件要求时效处理，表面喷漆，不得有铸造缺陷，如夹砂、裂纹等。

最后，如果有不清楚的地方可以查教材或致电663086！。

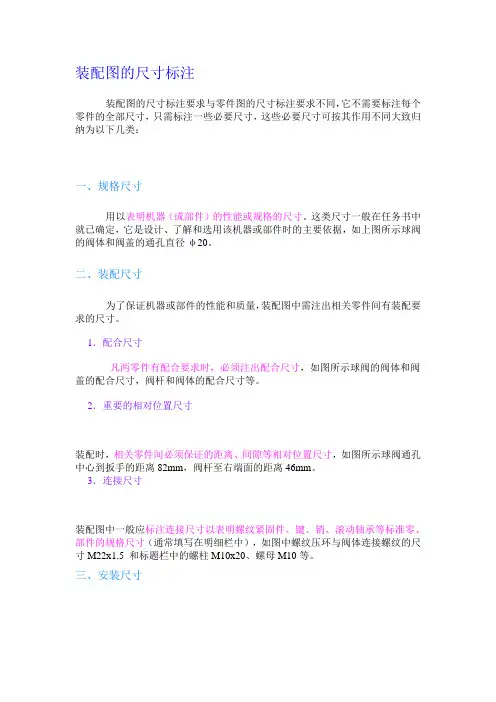

装配图的尺寸标注装配图的尺寸标注要求与零件图的尺寸标注要求不同，它不需要标注每个零件的全部尺寸，只需标注一些必要尺寸，这些必要尺寸可按其作用不同大致归纳为以下几类：一、规格尺寸用以表明机器（或部件）的性能或规格的尺寸。

这类尺寸一般在任务书中就已确定，它是设计、了解和选用该机器或部件时的主要依据，如上图所示球阀的阀体和阀盖的通孔直径φ20。

二、装配尺寸为了保证机器或部件的性能和质量，装配图中需注出相关零件间有装配要求的尺寸。

1．配合尺寸凡两零件有配合要求时，必须注出配合尺寸，如图所示球阀的阀体和阀盖的配合尺寸，阀杆和阀体的配合尺寸等。

2．重要的相对位置尺寸装配时，相关零件间必须保证的距离、间隙等相对位置尺寸，如图所示球阀通孔中心到扳手的距离82mm，阀杆至右端面的距离46mm。

3．连接尺寸装配图中一般应标注连接尺寸以表明螺纹紧固件、键、销、滚动轴承等标准零、部件的规格尺寸（通常填写在明细栏中），如图中螺纹压环与阀体连接螺纹的尺寸M22x1.5 和标题栏中的螺柱M10x20、螺母M10等。

三、安装尺寸机器或部件安装到其它零、部件或基座上的相关尺寸称为安装尺寸。

如上图所示球阀的接口尺寸M40x2等。

四、外形尺寸外形尺寸是机器或部件的总长、总高、总宽尺寸，它反映了机器或部件的总体大小，为安装、包装、运输等提供所占空间尺寸的大小。

如图的外形尺寸114mm。

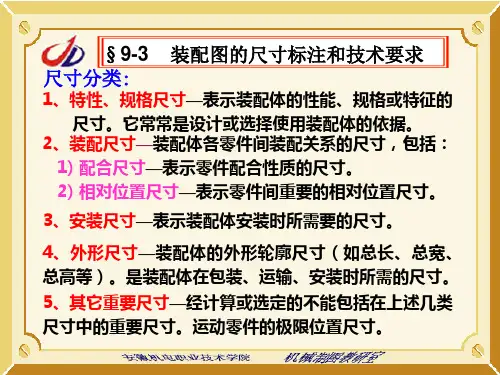

9.3 装配图的尺寸标注和技术要求9.3.1 装配图的尺寸标注装配图的主要功能是表达产品的装配关系,而不是制造零件的依据,一般只需标出如下几种类型的尺寸:1.性能(规格)尺寸它指的是表示机器或部件性能,规格和特征的尺寸.这些尺寸是设计,了解和选用机器的依据.如图9-2球阀的管口直径φ20.2.装配尺寸图9-8 柱塞泵装配图装配尺寸包括以下两类尺寸:(1)配合尺寸它是表示两零件间配合性质的尺寸,一般在尺寸数字后面都注明配合代号.如图9—2中φ50H11/h11,φ18H11/a11,φ14H11/d11等.(2)相对位置尺寸.表示设计或装配机器(部件)时,需要保证的重要相对位置尺寸,如图9-8中柱塞泵的的尺寸91,32.3.安装尺寸机器或部件安装到机座或其他部件上时,涉及的尺寸.包括安装面大小,安装孔的定形,定位尺寸.如图9—8柱塞泵中的安装孔4×φ9,中心距120,75,锥销孔2×φ6和定位尺寸18.4.外形尺寸机器或部件所占空间大小的尺寸,即总长,总宽,总高尺寸.这些尺寸是包装,运输,安装和厂房设计时重要依据.如图9—8柱塞泵的总长175,总高94,总宽70.5.其他重要尺寸在设计中经过讨论确定或选定的,但又不包括在上述几类尺寸中的重要尺寸.包括轴向设计尺寸,主要零件的结构尺寸,主要定位尺寸,运动件极限位置尺寸等如图9—8中柱塞泵的尺寸5(凸轮偏心距),M14×1.5-6g(单项阀体头部外螺纹),φ5(单项阀体头部内孔),32(油杯和单项阀的安装位置).以上五类尺寸在一张装配图中不一定全都具备,且各类尺寸之间并非绝然无关,某些尺寸往往同时兼有不同的作用.因此装配图上究竟要标注哪些尺寸,要根据具体情况分析确定.9.3.2 装配图的技术要求不同性能的机器或部件,其技术要求不同,—般包括性能,装配,检验,使用等方面的要求和条件,参看图9-2,图9-8中的技术要求.性能要求指机器或部件的规格,参数,性能指标等;装配要求一般指装配方法和顺序,装配时的有关说明,装配时应保证的精确度,密封性等要求;检验要求指基本性能的检验方法和要求,如泵,阀等进行油压试验的要求以及装配后必须保证达到的准确度和关于其检验方法的说明等;使用要求指对产品的基本性能,维护的要求以及使用操作时的注意事项;此外,有些机器或部件可能包括对其涂饰,包装,运输,通用性和互换性的要求等.编制技术要求时,可参阅同类产品的图样,根据具体情况确定,如己在零件图上提出的技术要求在装配图上一般可以不必注写.技术要求一般写在明细栏上方或图纸下方的某空白处,也可以另写成技术要求文件,作为图纸的附件.9.4 装配图的零部件序号,明细栏和标题栏为了便于看图,进行图样管理和组织生产,对装配图中每种零部件都必须编注序号并填写明细栏和标题栏 .9.4.1 零部件序号1,序号的一般规定同一装配图中对规格相同的零部件只给一个序号,在明细栏中须填写相同零件的总个数.对形状相同,尺寸不完全相同的零件也必须分别编号,图中零,部件的序号应与明细栏中该零,部件的序号一致.同一装配图中编注序号的方法应一致.对于标准部件如油杯,轴承等只需一个序号.2.序号的标注方法序号应写在视图,尺寸的范围之外,写在用细实线画出的指引线一端弯折的水平线上方或写在与指引线端部连接的细实线圆内,序号的字高比该装配图中所注尺寸数字高度大一号或两号如9—9(a),(b);也可直接写在指引线端部附近,此时序号的字高比该装配图中所注尺寸数字高度大两号,如图9—9(c)所示.3.指引线的画法指引线(细实线)应从所指零件的可见轮廓内引出并在其引出端画一小圆点,如图9-9 序号的三种通用形式图9-9所示.若所指的部分(很薄的零件或涂黑的断面)内不便画圆点时,可在指引线的引出端画箭头,并指向该部分的轮廓,如图9-10所示,指引线尽可能分布均匀,且彼此不能相交,不能水平或垂直尽量不穿过其他零件的轮廓,但允许中间弯折一次,当穿过有剖面线的区域时, 图9-10涂黑部分指引方法图9-11 指引线可弯折一次不能与剖面线平行,如图9—11(c)所示同一组紧固件以及装配关系清楚的零件组,允许用公共指引线,具体画法如图9-12,9-2.图9-12 公共指引线4,序号的排列: 序号应整齐地排列在水平或垂直方向,并按顺时针或逆时针顺序编号.在整个一组图形外围无法连续排列时,可只在某个图形周围的水平或垂直方向按顺序排列,如图9-2,图9-8中的序号排列.为了使序号的布置整齐美观,编注序号时应先按一定位置画好横线或圆圈,然后再找好各零,部件轮廓内的适当位置,一一对应画出指引线和圆点.9.4.2 明细栏和标题栏为了便于读图,便于图样管理以及做好生产准备工作,装配图中所有的零,部件都必须进行编号.这种编号称为序号.由序号,代号,名称,数量,材料,重量,备注等内容组成的栏目称为明细栏.明细栏的内容,格式在国家标准(GB/T l0609.2—1989)中已有规定,但也可按实际需要增加或减少.明细栏画在标题栏上方.零件序号按从小到大的顺序由下而上填写,如位置不够,可在标题栏左边自下而上连续绘制.标题栏格式在第一章已有说明,当装配图中不能在标题栏上方配置明细栏时,可按A4幅面单独给出作为装配图的续页.其顺序应是由上而下绘制,还可以连续加页,但应在明细栏下方配置与相应装配图完全相同的标题栏.学校制图作业明细栏推荐采用图9-13所示的格式.明细栏中"名称"一栏处填写零,部件名称外,对于标准件还要填写其规格,有些零件还要填写一些特殊项目如齿轮应填写"m=","z=" .标准件的国标号应填写在"备注"一栏中.图9-13 推荐学校用标题栏,明细栏9.5 常见的装配工艺结构9.5.1 装配工艺结构在设计和绘制装配图的过程中,为了保证机器或部件的性能,方便零件的加工,装配和拆卸,应仔细考虑机器或部件的加工和装配的合理性.常见合理与不合理的装配结构如表9-1. 9.5.2 机器上的其它常见装置1,滚动轴承的固定装置为防止滚动轴承产生轴向窜动,设计时采用一定的结构来固定其轴圈,座圈.通常有:轴肩,台肩,弹性档圈,端盖凸缘,圆螺母和止推垫圈,轴端档圈等.如图9-14所示.孔和轴用弹性档圈的标准尺寸可从标准中查得.图9-14 滚动轴承轴圈,座圈的轴向固定为使滚动轴承转动灵活和热胀后不致卡住,应留有一定的轴向间隙(一般为0.2-0.3mm),通常用更换不同厚度的金属垫片或用螺钉止推盘等.2,密封装置图9-15 防漏结构机器或部件必须密封或防漏,以确保机器或部件正常运转,因此在机器或部件的旋转轴,滑动杆(阀杆,活塞杆等)伸出箱体(或阀体)处,常做成一填料箱(涵),填入具有特殊性质的软质填料,用压盖或螺母把填料压紧,使填料以适当的压力贴在轴(杆)上,既不阻碍轴(杆)运动,又能阻止工作介质(流体或气体)沿轴(杆)泄漏,达到密封和防漏的效果.如图9-15所示.在绘图的时候注意把压盖画在填料刚刚加满,开始压紧填料的位置.。

焊接结构装配图的表达方法1、焊接结构装配图的画法（1）一般规定①对于焊接结构装配图中的螺钉、螺栓、螺母、垫圈、键、销等连接件和轴、手柄、连杆等实心件，当剖切面通过基本轴线或对称面时，可采用局部剖视图。

①对于相邻两个零件的接触面和配合面之间，规定只画一条轮廓线；而相邻两个零件的非接触面，即使间隔很小，也必须画两条线。

两个相邻的零件在剖视图中的剖面线方向应该相反，或方向一致而间隔不等。

（2）特殊画法①沿零件的结合面剖切和拆卸画法在焊接结构装配图中，为了把装配体某部分零件表达得更清楚，可以假想沿某些零件的结合面进行剖切或把某些零件拆卸后绘制，拆卸后需要说明时可注上“拆下件××”。

①零件的单独画法在焊接结构装配图中，可用视图、剖视图或断面图单独表达某个零件的结构形状，但必须在视图上方标注对应说明。

（3）假想画法当需要在焊接结构装配图上表达某些零件的运动范围和极限位置时，可用双点画线画出该零件在极限位置的外形图；当需要表达本部件与相邻部件的装配关系时，可用双点画线画出相邻部分的轮廓线。

（4）夸大画法对于焊接结构装配图中的薄片零件、细丝零件、微小零件及较小的斜度等，允许该部分不按比例，夸大画出。

（5）简化画法①在焊接结构装配图中，对于小圆角、小倒角、退刀槽等零件的工艺结构可以不画。

①对于焊接结构装配图中若干相同的零件组，可详细地画出一组或几组，其余的以点画线表示中心位置即可。

①对于焊接结构装配图中标准件的一边应用规定表示法，而另一边允许用交叉细实线表达。

①当剖面的厚度等于或小于2mm，可用涂黑代替剖面线。

当两相邻剖面均涂黑时，两剖面之间应留出不小于0.7mm的间隙。

①当剖切平面通过某些部件的对称中心线或轴线时，同时这些部件为标准产品或已有其他图形表达清楚，该部分可按不剖绘制。

2、焊接结构装配图的尺寸标注焊接结构装配图中的尺寸标注不同于零件图，焊接结构装配图中不必标出全部尺寸，只需标注能够说明机器性能、工作原理、安装要求等信息的必要的尺寸，主要包括以下内容：（1）规格尺寸用于说明机械或部件的规格性能尺寸，是设计和使用该产品的重要依据。
