【专业知识】无载调压变压器的调压方法有什么？

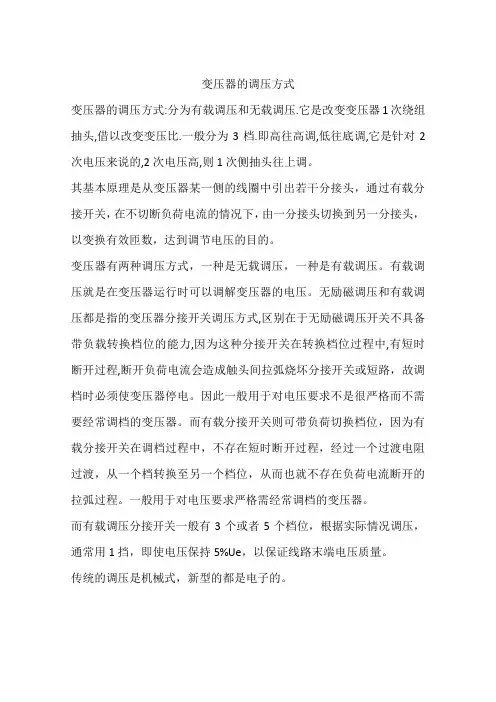

变压器的调压方式
变压器的调压方式:分为有载调压和无载调压.它是改变变压器1次绕组抽头,借以改变变压比.一般分为3档.即高往高调,低往底调,它是针对2次电压来说的,2次电压高,则1次侧抽头往上调。

其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。

变压器有两种调压方式，一种是无载调压，一种是有载调压。

有载调压就是在变压器运行时可以调解变压器的电压。

无励磁调压和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。

因此一般用于对电压要求不是很严格而不需要经常调档的变压器。

而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。

一般用于对电压要求严格需经常调档的变压器。

而有载调压分接开关一般有3个或者5个档位，根据实际情况调压，通常用1挡，即使电压保持5%Ue，以保证线路末端电压质量。

传统的调压是机械式，新型的都是电子的。

变压器调压原理
变压器调压原理是通过变换输入电压的比例来实现电压的调节。

变压器主要由一个原/一次线圈和一个副/二次线圈组成，它们
分别绕在同一个铁芯上。

当输入交流电通过原线圈时，产生了一个交变磁场，这个磁场就会通过铁芯传导到副线圈中。

根据电磁感应定律，副线圈中会产生一个与原线圈中的交变磁场相同频率的交变电压。

根据变压器的构造，原线圈与副线圈的匝数比决定了输入电压和输出电压之间的比例关系。

通过调节原线圈匝数或者副线圈匝数，就可以实现对输出电压的调节。

当输入电压通过变压器的原线圈时，根据匝数比，输出电压即可通过副线圈产生。

如果原线圈的匝数比副线圈多，输出电压就会比输入电压高；反之，若副线圈的匝数比原线圈多，输出电压就会比输入电压低。

此外，变压器还通过电磁感应原理实现了电压的隔离。

由于原线圈和副线圈通过铁芯相互耦合，电磁感应只能在这两个线圈之间传导，而无法传递到其他部分。

这就实现了输入和输出电路之间的电气隔离，从而保证了电路的安全性。

总之，变压器的调压原理是利用线圈的匝数比来决定输入电压与输出电压之间的比例关系，通过电磁感应原理实现电能的转换和隔离。

变压器调压的原理和方式变压器是一种利用电磁感应原理来实现电能转换和电压调整的装置。

它由两个或多个密封的线圈（即主线圈和副线圈）组成，通过磁铁芯将它们连接到一起。

变压器的主要功能是将电压从一个电路传递到另一个电路，通常用于将高电压转换为低电压或低电压转换为高电压。

变压器的调压原理是基于互感现象和电磁感应定律。

当主线圈通电时，会在铁芯中产生磁场，同时副线圈也被该磁场所影响。

因为主副线圈之间存在互感作用，所以当主线圈中的电流变化时，副线圈中也会产生相应的电压变化。

通过合适选择主副线圈的匝数比例，可以实现输出电压的调整。

变压器的调压方式主要有以下几种：1.变压器的线圈匝数比例调节：通过增加或减少主线圈和副线圈的匝数比例来调整输出电压。

当副线圈的匝数比主线圈多时，输出电压将降低；反之，副线圈的匝数比主线圈少时，输出电压将增加。

2.变压器的输入电压调节：通过调整输入电压的大小来实现输出电压的调整。

在变压器的输入端加入可调节的电阻或自耦变压器，通过改变输入电压的大小来实现输出电压的调整。

3.变压器的绕组连接调节：将主副线圈以不同的方式连接起来，可以实现不同的输出电压。

常见的绕组连接方式有星形连接和三角形连接。

当主副线圈以星形连接时，输出电压将较低；当主副线圈以三角形连接时，输出电压将较高。

4.变压器副辅助调压设备：可以通过外部的调压设备来改变变压器的输出电压。

例如，在变压器的副线圈上串联一个稳压器或调压器，来调整输出电压的稳定性和精度。

总的来说，变压器的调压原理和方式通过改变主副线圈的匝数比例、输入电压、绕组连接方式以及外部调压设备等来调整输出电压。

变压器作为一种重要的电能转换装置，在电力系统中起到了关键的作用。

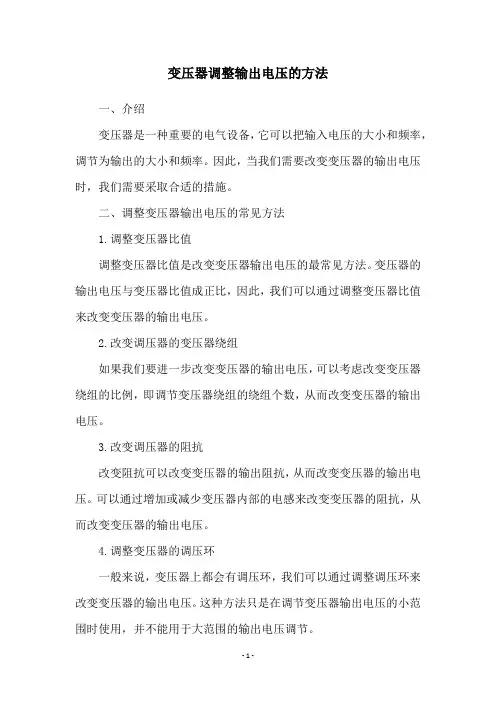

变压器调整输出电压的方法
一、介绍
变压器是一种重要的电气设备，它可以把输入电压的大小和频率，调节为输出的大小和频率。

因此，当我们需要改变变压器的输出电压时，我们需要采取合适的措施。

二、调整变压器输出电压的常见方法
1.调整变压器比值
调整变压器比值是改变变压器输出电压的最常见方法。

变压器的输出电压与变压器比值成正比，因此，我们可以通过调整变压器比值来改变变压器的输出电压。

2.改变调压器的变压器绕组
如果我们要进一步改变变压器的输出电压，可以考虑改变变压器绕组的比例，即调节变压器绕组的绕组个数，从而改变变压器的输出电压。

3.改变调压器的阻抗
改变阻抗可以改变变压器的输出阻抗，从而改变变压器的输出电压。

可以通过增加或减少变压器内部的电感来改变变压器的阻抗，从而改变变压器的输出电压。

4.调整变压器的调压环
一般来说，变压器上都会有调压环，我们可以通过调整调压环来改变变压器的输出电压。

这种方法只是在调节变压器输出电压的小范围时使用，并不能用于大范围的输出电压调节。

三、总结
上述就是变压器调整输出电压的常用方法。

不同的调节方法可以调节不同范围的输出电压，在调整变压器输出电压时，应根据实际情况选择合适的方法。

变压器是供配电系统中重要的电气设备,将某一电压值的电能转变为另一电压值的电能,实现电能在不同电压等级之间进行转换,以利于电能的合理输送、分配和使用。

变压器是根据电磁感应原理制成的,由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组(或两组以上)线圈构成。

当将变压器的一次线圈接到交流电源上时,铁芯中就会产生交变的磁场,由于二次线圈绕在同一铁芯上,必然产生同频率的感应电动势。

根据电磁感应定律,设主磁通按正弦规律变化,Φ=Φm sin ωt 则感应电动势:e=-N d Φdt=-ωN Φm cos ωt =E m sin(ωt -90°)感应电动势的有效值为:E =E m 2√=ωN Φm2√=4.44fN Φm可见,变压器线圈中的电压与其匝数有关,匝数越多,电压就越高。

一次线圈与二次线圈电压比等于其匝数比,变压器就是通过改变一、二次绕组的匝数,把一种电压转变为另一种电压。

变压器在运行过程中,切除或增加一部分绕组的线匝,以改变绕组的匝数,从而可以实现电压的调节。

通常把高压绕组引出若干个抽头,这些抽头叫作分接头,当用分接开关切换到不同的抽头时,便接入了不同的匝数,保证供给稳定的电压或调节负载电流。

变压器就是通过改变变压器原、副边绕组的匝数比,即变比K 来达到调节电压的目的,它有两种形式。

1无载调压变压器二次侧不带负载,一次侧也与电网断开(无电源励磁),并做好安全技术措施的调压,称为无载调压。

在变压器高压侧的三相绕组中,根据不同匝数引出几个抽头。

这些抽头按一定接线方式接在分接开关上,开关中心有一个会转动的触头,如图1。

当变压器需调压时,改变分接开关的位置,即转动触头改变线圈匝数,也就是改变了变压器的变比。

我国常用的配电变压器变比是10/0.4KV,在其高压绕组上有三个调压位置(Ⅰ、Ⅱ、Ⅲ)。

中间位置为额定电压UN,Ⅰ位置为+5%UN,Ⅲ位置为-5%UN。

即Ⅰ位置变比10.5/0.4kV,Ⅱ位置变比10/0.4kV,Ⅲ位置变比9.5/0.4kV。

变压器调压的原理和方式变压器的一次侧接在电力网上，由于电网电压会因种种原因发生波动,因此变压器的二次电压也会相应地波动，从而影响用电设备的正常运行；接在变压器二次侧的负载，由于用电设备负荷的大小或负荷功率因数的不同，也会影响变压器二次电压的变化，给用电设备的正常运行带来影响。

因此需要变压器应有一定的调压能力以适应电力网运行及用电设备的需要。

一、变压器调压的原理变压器调压的原理是改变绕组的匝数,也就是改变变压器一、二次侧的电压比。

根据变压器的工作原理，当忽略变压器的内部阻抗压降时,则有U1/U2=N1/N2=K。

式中U1、U2分别为变压器一、二次端电压；N1、N2分别为变压器一、二次绕组的匝数；K为变压器的变压比。

变压器分接头在一次侧,改变变压器一次绕组的匝数,其变压比K也随之改变，又由于U2=U1/K，因此二次电压也就发生了变化,这就起到了调压的作用。

二、变压器的调压方式变压器的调压方式可分为无励磁调压和有载调压两种。

1、无励磁调压1）一般小型电力变压器大多是无励磁调压分接开关，需要调节时必须首先停电。

以10kV变压器为例，它有三个档位，I档：10.5kV，400V；II档：10kV，400V；III档：9.5kV，400V。

可知输入电压一定时，I档输出电压最低，III档输出电压最高。

2）当变压器输出电压低于允许值时，把分接开关位置由Ⅰ档调到Ⅱ档，或由Ⅱ档调到Ⅲ档，反之则相反。

即“低往低调，高往高调”。

“低往低调”是一次绕组减少，变压比减小，电源电压不变，二次电压变高。

“高往高调”是一次绕组匝数增加，电源电压没变，变压比增大，二次电压变低。

3）打开变压器分接开关罩盖，旋转调节手柄到所需的档位。

调整无励磁分接开关时，一般应将分接开关进行正反转动三个循环，以消除触头上的氧化膜及油污，然后正式变换分接开关。

4）调整分接开关后，应测量变压器三相绕组的直流电阻（1600kVA及以下三相变压器，各相测得直流电阻值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%），检查锁紧位置，然后盖上罩盖。

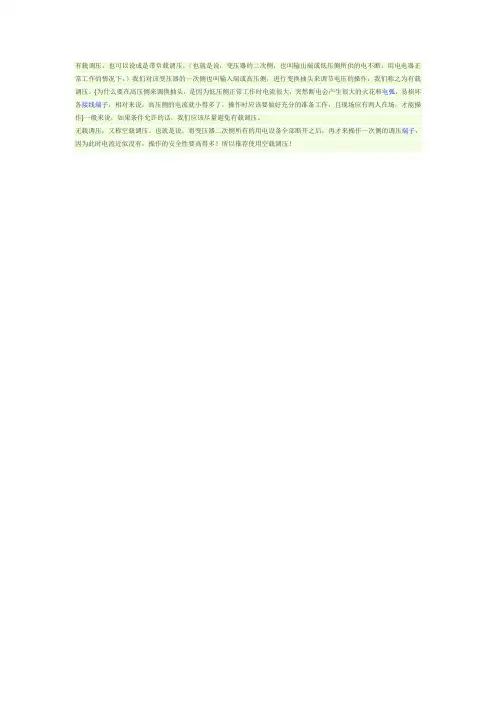

有载调压，也可以说成是带负载调压，（也就是说，变压器的二次侧，也叫输出端或低压侧所供的电不断，用电电器正常工作的情况下，）我们对该变压器的一次侧也叫输入端或高压侧，进行变换抽头来调节电压的操作，我们称之为有载调压。

{为什么要在高压侧来调换抽头，是因为低压侧正常工作时电流很大，突然断电会产生很大的火花和电弧，易损坏各接线端子，相对来说，高压侧的电流就小得多了，操作时应该要做好充分的准备工作，且现场应有两人在场，才能操作}一般来说，如果条件允许的话，我们应该尽量避免有载调压。

无载调压，又称空载调压。

也就是说，将变压器二次侧所有的用电设备全部断开之后，再才来操作一次侧的调压端子，因为此时电流近似没有，操作的安全性要高得多！所以推荐使用空载调压！。

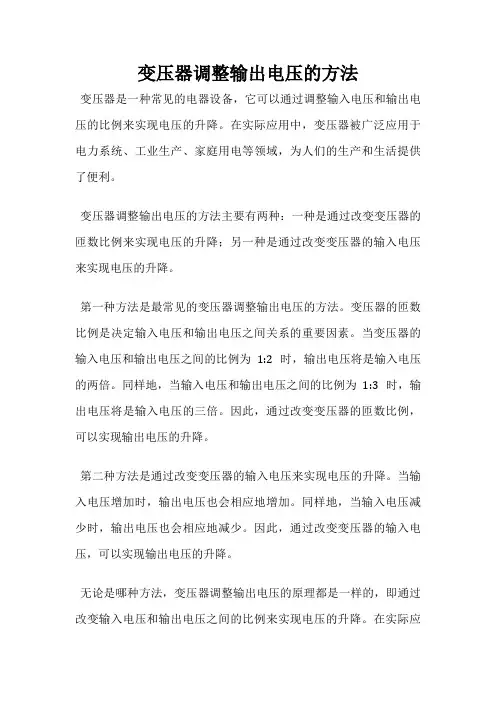

变压器调整输出电压的方法
变压器是一种常见的电器设备，它可以通过调整输入电压和输出电压的比例来实现电压的升降。

在实际应用中，变压器被广泛应用于电力系统、工业生产、家庭用电等领域，为人们的生产和生活提供了便利。

变压器调整输出电压的方法主要有两种：一种是通过改变变压器的匝数比例来实现电压的升降；另一种是通过改变变压器的输入电压来实现电压的升降。

第一种方法是最常见的变压器调整输出电压的方法。

变压器的匝数比例是决定输入电压和输出电压之间关系的重要因素。

当变压器的输入电压和输出电压之间的比例为1:2时，输出电压将是输入电压的两倍。

同样地，当输入电压和输出电压之间的比例为1:3时，输出电压将是输入电压的三倍。

因此，通过改变变压器的匝数比例，可以实现输出电压的升降。

第二种方法是通过改变变压器的输入电压来实现电压的升降。

当输入电压增加时，输出电压也会相应地增加。

同样地，当输入电压减少时，输出电压也会相应地减少。

因此，通过改变变压器的输入电压，可以实现输出电压的升降。

无论是哪种方法，变压器调整输出电压的原理都是一样的，即通过改变输入电压和输出电压之间的比例来实现电压的升降。

在实际应
用中，我们可以根据需要选择不同的方法来调整输出电压，以满足不同的需求。

变压器是一种非常重要的电器设备，它可以通过调整输入电压和输出电压的比例来实现电压的升降。

在实际应用中，我们可以根据需要选择不同的方法来调整输出电压，以满足不同的需求。

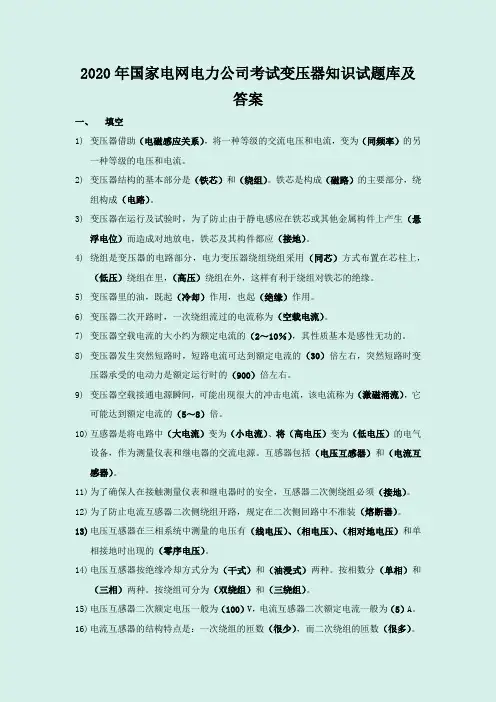

2020年国家电网电力公司考试变压器知识试题库及答案一、填空1)变压器借助（电磁感应关系），将一种等级的交流电压和电流，变为（同频率）的另一种等级的电压和电流。

2)变压器结构的基本部分是（铁芯）和（绕组）。

铁芯是构成（磁路）的主要部分，绕组构成（电路）。

3)变压器在运行及试验时，为了防止由于静电感应在铁芯或其他金属构件上产生（悬浮电位）而造成对地放电，铁芯及其构件都应（接地）。

4)绕组是变压器的电路部分，电力变压器绕组绕组采用（同芯）方式布置在芯柱上，（低压）绕组在里，（高压）绕组在外，这样有利于绕组对铁芯的绝缘。

5)变压器里的油，既起（冷却）作用，也起（绝缘）作用。

6)变压器二次开路时，一次绕组流过的电流称为（空载电流）。

7)变压器空载电流的大小约为额定电流的（2～10％），其性质基本是感性无功的。

8)变压器发生突然短路时，短路电流可达到额定电流的（30）倍左右，突然短路时变压器承受的电动力是额定运行时的（900）倍左右。

9)变压器空载接通电源瞬间，可能出现很大的冲击电流，该电流称为（激磁涌流），它可能达到额定电流的（5～8）倍。

10)互感器是将电路中（大电流）变为（小电流）、将（高电压）变为（低电压）的电气设备，作为测量仪表和继电器的交流电源。

互感器包括（电压互感器）和（电流互感器）。

11)为了确保人在接触测量仪表和继电器时的安全，互感器二次侧绕组必须（接地）。

12)为了防止电流互感器二次侧绕组开路，规定在二次侧回路中不准装（熔断器）。

13)电压互感器在三相系统中测量的电压有（线电压）、（相电压）、（相对地电压）和单相接地时出现的（零序电压）。

14)电压互感器按绝缘冷却方式分为（干式）和（油浸式）两种。

按相数分（单相）和（三相）两种。

按绕组可分为（双绕组）和（三绕组）。

15)电压互感器二次额定电压一般为（100）V，电流互感器二次额定电流一般为（5）A。

16)电流互感器的结构特点是：一次绕组的匝数（很少），而二次绕组的匝数（很多）。

变压器调压的正确方法
嘿，你问变压器调压咋弄才正确啊？这事儿咱可得好好说说。

先得搞清楚你为啥要调压呗。

是电压太高了还是太低了？要是电压不合适，会影响电器的使用，甚至会损坏电器呢。

然后看看你的变压器是啥类型的。

有油浸式的、干式的，不同类型的变压器调压方法可能有点不一样哦。

要是想调压呢，得先把变压器停下来。

可不能在变压器运行的时候调压，那太危险啦。

把电源断开，等变压器冷却一会儿。

接着找到变压器的调压开关。

一般在变压器的顶部或者侧面。

调压开关上有不同的挡位，每个挡位对应着不同的电压输出。

要是想把电压调高呢，就把调压开关往高挡位的方向调。

要是想把电压调低呢，就往低挡位的方向调。

调的时候要小心点，别太用力，也别调错了挡位。

调好后，再把电源接通，看看电压是不是合适了。

可以
用电压表测一测，要是还不合适，就再调一调。

在调压的过程中，要注意安全哦。

别触电了，也别让变压器发生故障。

要是你不太懂怎么调压，最好找个专业的电工来帮忙。

我给你讲个事儿哈。

有一次我家附近的工厂电压不稳定，影响了生产。

他们就请了个电工来调变压器的电压。

那个电工可专业了，先把变压器停下来，然后找到调压开关，小心翼翼地调了调。

最后接通电源，测了测电压，嘿，正好合适了。

工厂又能正常生产了。

从那以后，我就知道了变压器调压的正确方法。

所以啊，变压器调压并不难，只要你掌握了方法，注意安全，就能把电压调到合适的水平。

以后要是需要调压，就试试这些方法吧。

变压器调压的方法变压器调压的方法有多种，根据需要进行调整。

下面将详细介绍一些常见的变压器调压方法。

1. 利用变比调压法这是最基本的一种方法，通过改变变压器的匝数比来实现调压。

根据变压器的输入和输出电压关系：V1/V2 = N1/N2，其中V1和V2分别为输入和输出电压，N1和N2为变压器的输入和输出匝数。

需要调节输出电压时，可以改变变压器的输入匝数N1或输出匝数N2来实现。

2. 通过磁通调压法在变压器的铁心上加一块可移动的磁导片，通过调整磁导片与铁心的距离来改变变压器的磁通量，从而实现调压。

通常情况下，磁导片越接近铁心时，磁通量越大，输出电压也越高。

3. 调节输入电压法通过改变输入电压来实现调压。

这是一种较为常见的调压方法，特别适用于非正弦波电压调压。

可以通过调节变压器的输入电压，来改变输出电压的大小。

4. 自耦变压器调压法自耦变压器是一种只具有一个线圈的变压器，通过在线圈上选择合适的接点，改变输入输出匝数比，从而实现调压。

通常情况下，自耦变压器常用于小功率应用场合，可以通过改变接点位置来调整输出电压。

5. 隔离变压器与自耦变压器组合调压法将隔离变压器和自耦变压器结合使用，通过调节自耦变压器的输出电压和隔离变压器的输入电压实现调压。

这种调压方法可以实现更精确的调节。

6. 使用可变电容器法在变压器的自感线圈并联一个可调电容器，通过调节电容器的电容值来改变自感线圈的谐振频率，从而实现变压器的调压。

这种调压方法适用于较高频率的变压器。

7. 利用变压器的饱和特性调压法当变压器的磁通量达到一定值时，铁心会饱和，输出电压将不再随磁通量的变化而变化。

通过控制变压器的磁通量，可以实现输出电压的调节。

8. 使用调压器件法在变压器的输出端串联调压器件，如稳压二极管、可调稳压器等，通过调节调压器件的电阻或电流来改变输出电压，从而实现调压。

这种方法适用于小功率调压，也常用于电子设备中。

需要注意的是，不同的方法适用于不同的情况和应用场景，选择合适的调压方法需要根据具体的需求和变压器的特性来决定。

变压器档位调节原理变压器的档位调节原理：一、变压器的档位调节原理概述：变压器的档位调节原理是通过调节变压器的输入和输出绕组的匝数比例来改变输出电压的方法。

变压器的档位调节通常通过改变主绕组的接线方式来实现，可以分为自动调节和手动调节两种方式。

自动调节是利用自动切换装置来实现的，手动调节则需操作员手动切换。

二、自动调节方式：利用自动切换装置进行变压器档位的自动调节，常见的有电力系统稳压器、自耦变压器调压器和双绕组变压器调压器。

1.电力系统稳压器：电力系统稳压器是一种利用电力系统的整体性能来调节变压器档位的自动装置。

它是通过在电力系统上并联安装一个自耦变压器，通过控制该自耦变压器的输出电压来调节整个系统的电压。

2.自耦变压器调压器：自耦变压器调压器是利用自耦变压器来改变变压器的输入和输出绕组的管节数来调节电压。

它可以分为增压自耦变压器调压器和降压自耦变压器调压器两种。

增压自耦变压器调压器是在变压器的低压侧增加一个自耦变压器，通过改变该自耦变压器的管节数来实现调压。

降压自耦变压器调压器是在变压器的高压侧增加一个自耦变压器，同样通过改变该自耦变压器的管节数来实现调压。

3.双绕组变压器调压器：双绕组变压器调压器是在旁路绕组上串联一个变压器，通过改变变压器旁路绕组的匝数比例来实现调压。

与自耦变压器调压器相比，双绕组变压器调压器具有调节范围大、稳定性好等优点。

三、手动调节方式：手动调节方式是通过操作员手动切换来改变变压器的档位。

手动调节方式主要有两种，分别是刀切式和臂式切换方式。

1.刀切式：刀切式是指利用刀切开关来切换变压器的输入和输出绕组的接线方式。

在刀切开关的切换过程中，必须先断开变压器的输入侧，然后才能切换到相应的档位。

2.臂式切换方式：臂式切换方式是指利用旋转开关或按键开关来切换变压器的输入和输出绕组的接线方式。

臂式切换方式相对于刀切式来说更加安全可靠，但需要在切换过程中断开变压器的输入侧。

四、总结：变压器的档位调节原理主要有自动调节和手动调节两种方式。

变压器调压方法
变压器的调压方法主要有以下几种：
1. 调整输入电压：可以通过调节输入电压来实现对变压器的调压。

通过改变输入电压的大小，可以改变输出电压的大小。

这种方法适用于大型变压器或需要频繁调节输出电压的情况。

2. 调整变压器的接线方式：变压器的一次侧和二次侧可以有多种接线方式，例如星形接线和三角形接线。

通过改变变压器的接线方式，可以改变输出电压的大小。

这种方法适用于小型变压器或需要固定输出电压的情况。

3. 使用自动稳压器：自动稳压器是一种采用自动调整输出电压的设备，可以实现对变压器的调压。

自动稳压器能够监测输出电压的变化，并根据设定值自动调整输出电压，保持其稳定在设定范围内。

4. 使用变压器的调压装置：一些特殊的变压器设计了专门的调压装置，可以通过改变变压器的磁路特性来实现调压。

这种方法适用于特定需要的调压场合，一般需要专门设计和调试。

需要注意的是，变压器的调压操作需要根据具体的电气设备和应用场景来确定，必须遵循电气安全操作规范，并且由专业人员进行操作和调试。
