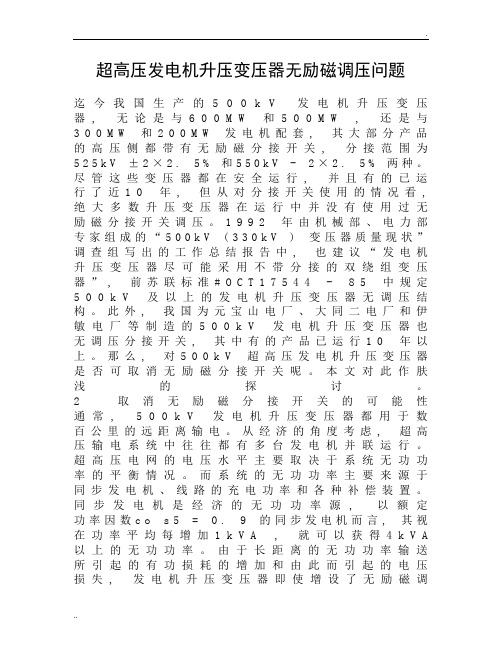

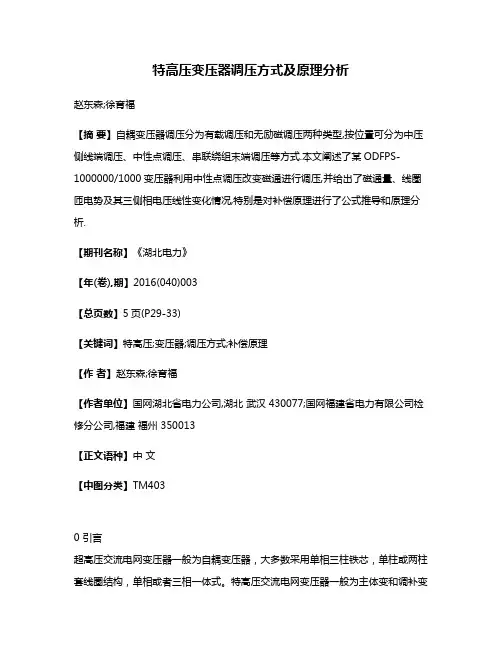

超高压发电机升压变压器无励磁调压问题迄今我国生产的500k V发电机升压变压器,无论是与600M W和500M W,还是与300M W和200M W发电机配套,其大部分产品的高压侧都带有无励磁分接开关,分接范围为525k V±2×2.5%和550k V-2×2.5%两种。
尽管这些变压器都在安全运行,并且有的已运行了近10年,但从对分接开关使用的情况看, 绝大多数升压变压器在运行中并没有使用过无励磁分接开关调压。
1992年由机械部、电力部专家组成的“500k V(330k V)变压器质量现状”调查组写出的工作总结报告中,也建议“发电机升压变压器尽可能采用不带分接的双绕组变压器”,前苏联标准#O C T17544-85中规定500k V及以上的发电机升压变压器无调压结构。
此外,我国为元宝山电厂、大同二电厂和伊敏电厂等制造的500k V发电机升压变压器也无调压分接开关,其中有的产品已运行10年以上。
那么,对500k V超高压发电机升压变压器是否可取消无励磁分接开关呢。
本文对此作肤浅的探讨。
2取消无励磁分接开关的可能性通常,500k V发电机升压变压器都用于数百公里的远距离输电。
从经济的角度考虑,超高压输电系统中往往都有多台发电机并联运行。
超高压电网的电压水平主要取决于系统无功功率的平衡情况。
而系统的无功功率主要来源于同步发电机、线路的充电功率和各种补偿装置。
同步发电机是经济的无功功率源,以额定功率因数c o s5=0.9的同步发电机而言,其视在功率平均每增加1k V A,就可以获得4k V A 以上的无功功率。
由于长距离的无功功率输送所引起的有功损耗的增加和由此而引起的电压损失,发电机升压变压器即使增设了无励磁调压开关,也不能适时地改变电压比来改变系统无功功率的分布,从而达到改变系统电压水平的目的。
要维持电网的电压水平,除了系统中应有足够的无功电源之外,还应使无功电源在电网中合理分布,考虑包括电网始端的发电机升压变压器的合理运行电压和电网稳定性所允许的同步发电机可能的端电压调节在内的若干因素,而这些因素应当说在电网设计阶段就已经确定了。

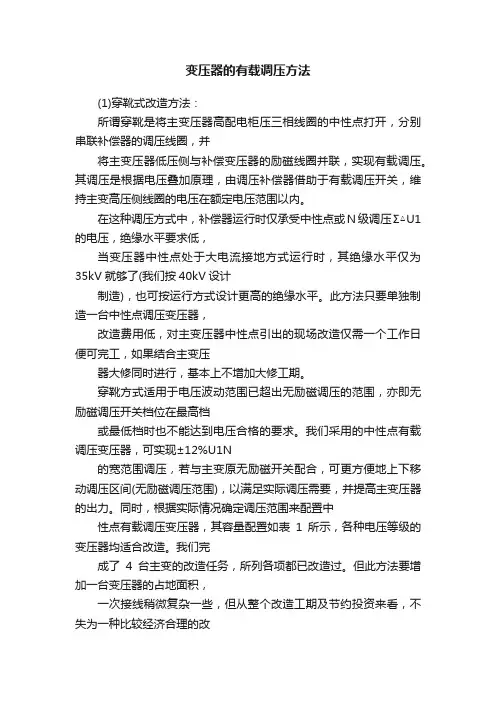

变压器的有载调压方法(1)穿靴式改造方法：所谓穿靴是将主变压器高配电柜压三相线圈的中性点打开，分别串联补偿器的调压线圈，并将主变压器低压侧与补偿变压器的励磁线圈并联，实现有载调压。
其调压是根据电压叠加原理，由调压补偿器借助于有载调压开关，维持主变高压侧线圈的电压在额定电压范围以内。
在这种调压方式中，补偿器运行时仅承受中性点或N级调压Σ△U1的电压，绝缘水平要求低，当变压器中性点处于大电流接地方式运行时，其绝缘水平仅为35kV就够了(我们按40kV设计制造)，也可按运行方式设计更高的绝缘水平。
此方法只要单独制造一台中性点调压变压器，改造费用低，对主变压器中性点引出的现场改造仅需一个工作日便可完工，如果结合主变压器大修同时进行，基本上不增加大修工期。
穿靴方式适用于电压波动范围已超出无励磁调压的范围，亦即无励磁调压开关档位在最高档或最低档时也不能达到电压合格的要求。
我们采用的中性点有载调压变压器，可实现±12%U1N的宽范围调压，若与主变原无励磁开关配合，可更方便地上下移动调压区间(无励磁调压范围)，以满足实际调压需要，并提高主变压器的出力。
同时，根据实际情况确定调压范围来配置中性点有载调压变压器，其容量配置如表1所示，各种电压等级的变压器均适合改造。
我们完成了4台主变的改造任务，所列各项都已改造过。
但此方法要增加一台变压器的占地面积，一次接线稍微复杂一些，但从整个改造工期及节约投资来看，不失为一种比较经济合理的改造方案。
(2)背包式改造方法：所谓背包是在变压器无励磁调压范围能够满足本地区供电电压波动需要的情况下，更经济适用的一种改造方法。
即解除原无励磁分接开关上的分接引线，拆除开关，加装一台跨接式的或线性的有载调压开关，将原分接引线引至有载调压开关上，实现有载调压这种改造方法也只需1个大修周期，本体改造(揭罩或吊芯)只需1天，与芯体检查同步进行，钟罩(桶壳)或油箱也同时改造完毕。
其改造关键是必须在一天时间内，保证芯体不受潮的情况下完成改造工作，否则就会延长停电时间，增加改造费用。
变压器调压的原理和方式变压器的一次侧接在电力网上，由于电网电压会因种种原因发生波动，因此变压器的二次电压也会相应地波动，从而影响用电设备的正常运行；接在变压器二次侧的负载，由于用电设备负荷的大小或负荷功率因数的不同，也会影响变压器二次电压的变化，给用电设备的正常运行带来影响。
因此需要变压器应有一定的调压能力以适应电力网运行及用电设备的需要。
一、变压器调压的原理变压器调压的原理是改变绕组的匝数，也就是改变变压器一、二次侧的电压比。
根据变压器的工作原理，当忽略变压器的内部阻抗压降时，则有U1∕U2=N1∕N2=K<,式中UI、U2分别为变压器一、二次端电压；NI.N2分别为变压器一、二次绕组的匝数；K为变压器的变压比。
变压器分接头在一次侧，改变变压器一次绕组的匝数，其变压比K也随之改变，又由于U2=U1∕K,因此二次电压也就发生了变化，这就起到了调压的作用。
二、变压器的调压方式变压器的调压方式可分为无励磁调压和有载调压两种。
1、无励磁调压1)一般小型电力变压器大多是无励磁调压分接开关，需要调节时必须首先停电。
III 以IokV变压器为例，它有三个档位，I档：10.5kV,400V；II档：IOkV,400V;可知输入电压一定时，I档输出电压最低，III档输出电压最高。
档：9.5kV,400Vo2)当变压器输出电压低于允许值时，把分接开关位置由I档调到∏档，或由∏档调到In档，反之则相反。
即“低往低调，高往高调”。
“低往低调”是一次绕组减少，变压比减小，电源电压不变，二次电压变高。
“高往高调”是一次绕组匝数增加，电源电压没变，变压比增大，二次电压变低。
3）打开变压器分接开关罩盖，旋转调节手柄到所需的档位。
调整无励磁分接开关时，一般应将分接开关进行正反转动三个循环，以消除触头上的氧化膜及油污，然后正式变换分接开关。
4）调整分接开关后，应测量变压器三相绕组的直流电阻（1600kVA及以下三相变压器，各相测得直流电阻值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%；1600kVA以上三相变压器，各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%）,检查锁紧位置，然后盖上罩盖。

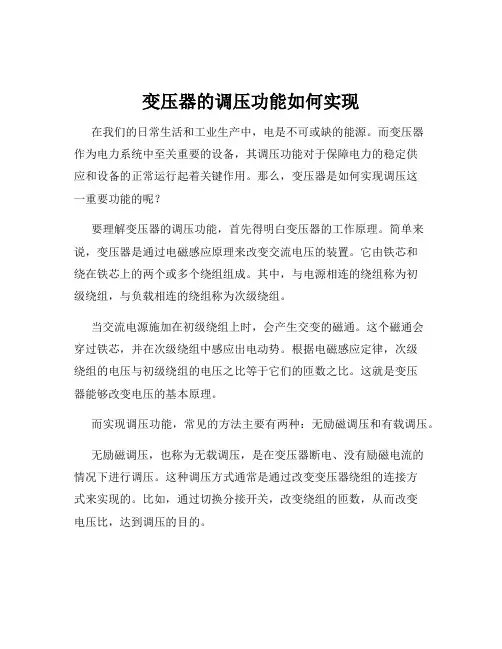

变压器的调压功能如何实现在我们的日常生活和工业生产中，电是不可或缺的能源。
而变压器作为电力系统中至关重要的设备，其调压功能对于保障电力的稳定供应和设备的正常运行起着关键作用。
那么，变压器是如何实现调压这一重要功能的呢？要理解变压器的调压功能，首先得明白变压器的工作原理。
简单来说，变压器是通过电磁感应原理来改变交流电压的装置。
它由铁芯和绕在铁芯上的两个或多个绕组组成。
其中，与电源相连的绕组称为初级绕组，与负载相连的绕组称为次级绕组。
当交流电源施加在初级绕组上时，会产生交变的磁通。
这个磁通会穿过铁芯，并在次级绕组中感应出电动势。
根据电磁感应定律，次级绕组的电压与初级绕组的电压之比等于它们的匝数之比。
这就是变压器能够改变电压的基本原理。
而实现调压功能，常见的方法主要有两种：无励磁调压和有载调压。
无励磁调压，也称为无载调压，是在变压器断电、没有励磁电流的情况下进行调压。
这种调压方式通常是通过改变变压器绕组的连接方式来实现的。
比如，通过切换分接开关，改变绕组的匝数，从而改变电压比，达到调压的目的。
无励磁调压的优点是结构简单、成本较低。
但它的缺点也很明显，由于需要在停电状态下进行操作，所以会影响供电的连续性，不太适用于对供电可靠性要求较高的场合。
有载调压则是在变压器带负载运行的情况下，通过切换分接开关来改变绕组的匝数，从而实现电压的调节。
这种调压方式能够在不断电的情况下进行，有效地保证了供电的连续性和稳定性。
有载调压装置通常由切换开关、选择开关、限流电阻等组成。
切换开关负责在不同的分接头之间进行切换，选择开关用于选择合适的分接头，限流电阻则用于限制切换过程中的电流，保护设备。
在有载调压过程中，需要保证切换过程的平稳和快速，以减少对电网和负载的影响。
为了实现这一点，有载调压装置通常采用了一些先进的技术和控制策略，比如电子控制、机械连锁等。
除了上述两种主要的调压方式外，还有一些其他的调压方法和技术在特定的场合得到应用。
变压器调压的正确方法
嘿，你问变压器调压咋弄才正确啊？这事儿咱可得好好说说。
先得搞清楚你为啥要调压呗。
是电压太高了还是太低了？要是电压不合适，会影响电器的使用，甚至会损坏电器呢。
然后看看你的变压器是啥类型的。
有油浸式的、干式的，不同类型的变压器调压方法可能有点不一样哦。
要是想调压呢，得先把变压器停下来。
可不能在变压器运行的时候调压，那太危险啦。
把电源断开，等变压器冷却一会儿。
接着找到变压器的调压开关。
一般在变压器的顶部或者侧面。
调压开关上有不同的挡位，每个挡位对应着不同的电压输出。
要是想把电压调高呢，就把调压开关往高挡位的方向调。
要是想把电压调低呢，就往低挡位的方向调。
调的时候要小心点，别太用力，也别调错了挡位。
调好后，再把电源接通，看看电压是不是合适了。
可以
用电压表测一测，要是还不合适，就再调一调。
在调压的过程中，要注意安全哦。
别触电了，也别让变压器发生故障。
要是你不太懂怎么调压，最好找个专业的电工来帮忙。
我给你讲个事儿哈。
有一次我家附近的工厂电压不稳定，影响了生产。
他们就请了个电工来调变压器的电压。
那个电工可专业了，先把变压器停下来，然后找到调压开关，小心翼翼地调了调。
最后接通电源，测了测电压，嘿，正好合适了。
工厂又能正常生产了。
从那以后，我就知道了变压器调压的正确方法。
所以啊，变压器调压并不难，只要你掌握了方法，注意安全，就能把电压调到合适的水平。
以后要是需要调压，就试试这些方法吧。
变压器调压的原理和方式变压器是一种利用电磁感应原理来实现电能转换和电压调整的装置。
它由两个或多个密封的线圈（即主线圈和副线圈）组成，通过磁铁芯将它们连接到一起。
变压器的主要功能是将电压从一个电路传递到另一个电路，通常用于将高电压转换为低电压或低电压转换为高电压。
变压器的调压原理是基于互感现象和电磁感应定律。
当主线圈通电时，会在铁芯中产生磁场，同时副线圈也被该磁场所影响。
因为主副线圈之间存在互感作用，所以当主线圈中的电流变化时，副线圈中也会产生相应的电压变化。
通过合适选择主副线圈的匝数比例，可以实现输出电压的调整。
变压器的调压方式主要有以下几种：1.变压器的线圈匝数比例调节：通过增加或减少主线圈和副线圈的匝数比例来调整输出电压。
当副线圈的匝数比主线圈多时，输出电压将降低；反之，副线圈的匝数比主线圈少时，输出电压将增加。
2.变压器的输入电压调节：通过调整输入电压的大小来实现输出电压的调整。
在变压器的输入端加入可调节的电阻或自耦变压器，通过改变输入电压的大小来实现输出电压的调整。
3.变压器的绕组连接调节：将主副线圈以不同的方式连接起来，可以实现不同的输出电压。
常见的绕组连接方式有星形连接和三角形连接。
当主副线圈以星形连接时，输出电压将较低；当主副线圈以三角形连接时，输出电压将较高。
4.变压器副辅助调压设备：可以通过外部的调压设备来改变变压器的输出电压。
例如，在变压器的副线圈上串联一个稳压器或调压器，来调整输出电压的稳定性和精度。
总的来说，变压器的调压原理和方式通过改变主副线圈的匝数比例、输入电压、绕组连接方式以及外部调压设备等来调整输出电压。
变压器作为一种重要的电能转换装置，在电力系统中起到了关键的作用。

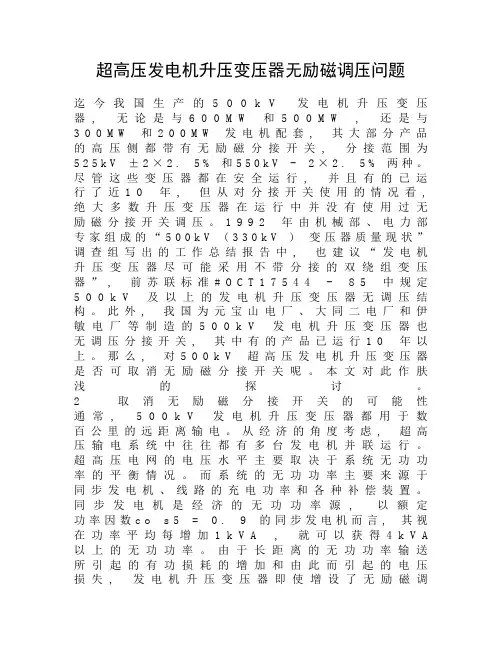

超高压发电机升压变压器无励磁调压问题迄今我国生产的500k V发电机升压变压器,无论是与600M W和500M W,还是与300M W和200M W发电机配套,其大部分产品的高压侧都带有无励磁分接开关,分接范围为525k V±2×2.5%和550k V-2×2.5%两种。
尽管这些变压器都在安全运行,并且有的已运行了近10年,但从对分接开关使用的情况看, 绝大多数升压变压器在运行中并没有使用过无励磁分接开关调压。
1992年由机械部、电力部专家组成的“500k V(330k V)变压器质量现状”调查组写出的工作总结报告中,也建议“发电机升压变压器尽可能采用不带分接的双绕组变压器”,前苏联标准#O C T17544-85中规定500k V及以上的发电机升压变压器无调压结构。
此外,我国为元宝山电厂、大同二电厂和伊敏电厂等制造的500k V发电机升压变压器也无调压分接开关,其中有的产品已运行10年以上。
那么,对500k V超高压发电机升压变压器是否可取消无励磁分接开关呢。
本文对此作肤浅的探讨。
2取消无励磁分接开关的可能性通常,500k V发电机升压变压器都用于数百公里的远距离输电。
从经济的角度考虑,超高压输电系统中往往都有多台发电机并联运行。
超高压电网的电压水平主要取决于系统无功功率的平衡情况。
而系统的无功功率主要来源于同步发电机、线路的充电功率和各种补偿装置。
同步发电机是经济的无功功率源,以额定功率因数c o s5=0.9的同步发电机而言,其视在功率平均每增加1k V A,就可以获得4k V A 以上的无功功率。
由于长距离的无功功率输送所引起的有功损耗的增加和由此而引起的电压损失,发电机升压变压器即使增设了无励磁调压开关,也不能适时地改变电压比来改变系统无功功率的分布,从而达到改变系统电压水平的目的。
要维持电网的电压水平,除了系统中应有足够的无功电源之外,还应使无功电源在电网中合理分布,考虑包括电网始端的发电机升压变压器的合理运行电压和电网稳定性所允许的同步发电机可能的端电压调节在内的若干因素,而这些因素应当说在电网设计阶段就已经确定了。

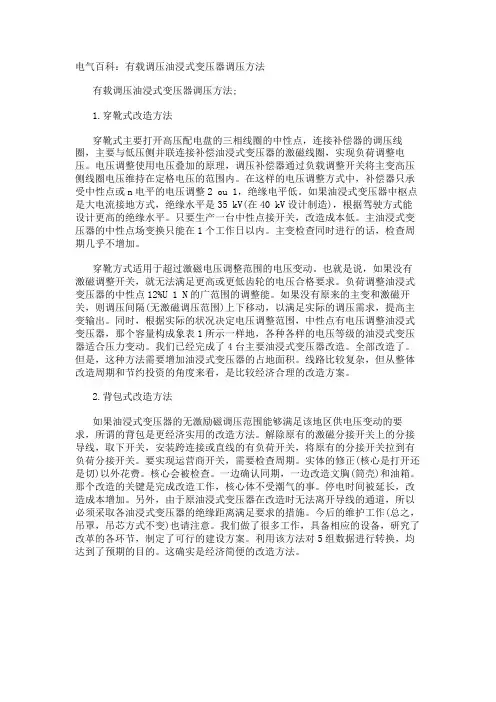

电气百科：有载调压油浸式变压器调压方法有载调压油浸式变压器调压方法;1.穿靴式改造方法穿靴式主要打开高压配电盘的三相线圈的中性点，连接补偿器的调压线圈，主要与低压侧并联连接补偿油浸式变压器的激磁线圈，实现负荷调整电压。
电压调整使用电压叠加的原理，调压补偿器通过负载调整开关将主变高压侧线圈电压维持在定格电压的范围内。
在这样的电压调整方式中，补偿器只承受中性点或n电平的电压调整2 ou 1，绝缘电平低。
如果油浸式变压器中枢点是大电流接地方式，绝缘水平是35 kV(在40 kV设计制造)，根据驾驶方式能设计更高的绝缘水平。
只要生产一台中性点接开关，改造成本低。
主油浸式变压器的中性点场变换只能在1个工作日以内。
主变检查同时进行的话，检查周期几乎不增加。
穿靴方式适用于超过激磁电压调整范围的电压变动。
也就是说，如果没有激磁调整开关，就无法满足更高或更低齿轮的电压合格要求。
负荷调整油浸式变压器的中性点12%U 1 N的广范围的调整能。
如果没有原来的主变和激磁开关，则调压间隔(无激磁调压范围)上下移动，以满足实际的调压需求，提高主变输出。
同时，根据实际的状况决定电压调整范围，中性点有电压调整油浸式变压器，那个容量构成象表1所示一样地，各种各样的电压等级的油浸式变压器适合压力变动。
我们已经完成了4台主要油浸式变压器改造。
全部改造了。
但是，这种方法需要增加油浸式变压器的占地面积。
线路比较复杂，但从整体改造周期和节约投资的角度来看，是比较经济合理的改造方案。
2.背包式改造方法如果油浸式变压器的无激励磁调压范围能够满足该地区供电压变动的要求，所谓的背包是更经济实用的改造方法。
解除原有的激磁分接开关上的分接导线，取下开关，安装跨连接或直线的有负荷开关，将原有的分接开关拉到有负荷分接开关。
要实现运营商开关，需要检查周期。
实体的修正(核心是打开还是切)以外花费。
核心会被检查。
一边确认同期，一边改造文胸(筒壳)和油箱。
那个改造的关键是完成改造工作，核心体不受潮气的事。
用调压器实现变压器无励磁调压变有载调压的方法杨明坤(四川宜宾变压器厂,宜宾644003) 摘要:简述了用调压器实现变压器无励磁调压改有载调压的原理,介绍了调压器容量的选择、运行及其保护。
关键词:变压器 调压器 有载调压 运行Converting Off -Circuit T ap -Changing into On -LoadT ap -Changing of T ransformer by V oltage R egulatorYa n g Mi n g k u nY ibin Transformer Factory ,Y ibin 644003Abstract :The principle of converting off -circuit tap -changing into on -load tap -changing of transformer used by voltage regulator is presented.The capacity selection ,operation and protection of voltage regulator are introduced.K ey Words :Transformer ,Voltage regulator ,On -load tap -changing ,Operation1 调压原理目前,将无励磁调压变压器改造成有载调压变压器有两种方法:一种是直接将原无励磁开关改为有载分接开关,称为直改法;另一种是增设一台有载调压器,称为间改法。
显然,直改法调压范围不大。
有的企业为了获得较大的调压范围,采用主变加匝的方法。
这种改造方法需动主变绕组,增加了不易保证质量的因素,因此,未得到推广。
而间改法可以满足较大调压范围的需求,且不动原主变绕组,很容易保证质量。
对于间改法,又有两种改造方式:一是在主变线端增设调压器,即线端调压,俗称“戴帽式”;另一种是在主变中点增设调压器,即中点调压,俗称“穿靴式”。
“戴帽式”所需调压器绝缘等级高,相间电压高。
“穿靴式”所需调压器绝缘等级低,相间电压低,改造费用低于前者。
本文主要针对110kV 级的“穿靴式”间改法进图1 调压原理图B 1主变 B 2调压变 B 3励磁变行讨论,其调压原理如图1所示。
该图中图1a 和图1b 的调压原理不同。
实际上,当B 3变压比为1时,原理图1b 即为图1a 。
图1a 的调压原理可以用公式U =U 1+U 3来描述,在U 一定的情况下,改变U 3的大小,即能改变U 1的大小,从而改变U 2的大小,达到了调压的目的。
相反,当U 波动时,调节U 3的大小,保证U 1不变,第36卷 第12期1999年12月 变压器TRANSFORMER Vol .36Dece m ber No .121999从而保证U 2不变,达到了提高供电质量的目的。
该调压原理类似于晶体管稳压原理,调变二次侧是取样器,一次侧是调整器,整个调变是放大电路。
下面简述调压器容量的选择、绝缘水平的确定、调压器试验及其运行。
2 调压器容量的选择调压器高压绕组电流的选择,是根据需改造的相应分接电流而定的。
如在主变额定电压分接改造,则调压器高压绕组电流即为主变额定电流。
高压绕组电压选择,是根据期望调压范围和改造分接电压而定的,如需±10%调压范围,则绕组电压为10%倍改造分接电压。
如对一台SF -31500Π110主变进行额定分接改造,调压范围±10%,则调压器电流为165.33A ,电压11kV ,容量为3×165.33×11=3150kVA ,调压器容量是比较小的。
3 调压器绝缘水平的确定由于调压器二次侧与主变二次侧并联,一次侧与主变一次侧串联,改造后的主变中点移到调压器上,那么调变一、二次侧的主绝缘水平与主变相同。
但纵绝缘水平(冲击水平)则不一样。
纵绝缘水平需根据设计所选用绕组的结构型式、匝绝缘厚度而定。
因调压器的高压绕组匝数对应于调压范围,不论采用螺旋式还是圆图2 调压绕组接线图筒式绕组结构,其接线图均一样,如图2所示。
显然,AB 两点间的绝缘强度决定冲击水平,即冲击水平由匝间或层间绝缘强度决定。
举例说,对1.95mm 匝绝缘,其冲击击穿电压是104kV ,若按1.5倍裕度,则调压器的冲击水平是LI69kV ,较调压器主绝缘冲击水平250kV 低得多。
所以,对110kV 中点调压所需一台选用1.95mm 匝绝缘螺旋式结构的调压器来说,其绝缘水平应当是:二次侧为10kV 级:LI 69,AC 95ΠLI 69,AC 95ΠLI 75,AC 35。
二次侧为6kV 级:LI 69,AC 95ΠLI 69,AC 95ΠLI 60,AC 25。
4 调压器的试验调压器的例行试验,同于一般普通电力变压器,只是型式试验中的冲击试验与一般电力变压器不同。
标准规定:冲击试验应在最大、额定、最小三个分接分别进行。
对调压器来说,最小分接应是±1分接。
由于调压绕组采用的是螺旋式或圆筒式结构,其匝间或层间(即级间)电容通过计算可知是比较大的,可达数个μF 或者更大。
在图3所示的冲击线路中,级间电容即为对地电容,而纵向电容是很小的,故而调压器的实际冲击特性很坏。
因此,除对调压器进行±1级冲击试验外,对其进行其他分接冲击试验,是无法确定冲击水平和没有意义的。
即对调压器进行的冲击试验是匝间或层间冲击试验,这亦即决定了对调压器需进行特殊保护。
图3 冲击试验接线图5 调压器的运行调压器的运行表现为调压系统的运行。
调压系统的运行是否可靠,决定于电气保护是否正确可靠,因为调压器安匝非常平衡,其机械强度强于电气强度。
调压系统的等效阻抗决定系统的短路保护和零序保护。
从图4可以推导出双绕组主变改造后某一分接的等效阻抗:Z K =K 21Z K 12+K 23Z K 3471 第12期 杨明坤:用调压器实现变压器无励磁调压变有载调压的方法 图4 等效阻抗图5 用户保护接线图图6 笔者建议保护接线图 式中,K 1=11±C,K 2=C1±C,C 为正或负某一分接所对应的调压范围;Z K 12=(r 1+r 2′)2+(x σ1+x σ2′)2,为主变短路阻抗;Z K 34=(r 3+r 4′)2+(x σ3+x σ4′)2为调压器某一分接对应阻抗。
从上式可以看出,调压系统正分接阻抗小于负分接阻抗,这与普通有载调压变压器是一样的。
如对一台额定电压为110kV ,阻抗为10.5%的主变进行额定分接改造,调压器极限分接阻抗为6.5%,调压范围±10%,则用上式可以计算出正极限分接阻抗为8.73%,负极限分接阻抗为13%。
零序阻抗与短路阻抗近似相等。
对于改造的调压系统,可以通过测量短路阻抗和零序阻抗,重新调整保护。
在直接接地系统中,单相接地的中点稳态电位为:U 0=KU Φ(K +2)暂态过电压(最大值)为:U 0g =1.8KU ΦK +2式中 K电网系统零序、正序电抗之比U Φ相电压显然,U 0、U 0g 可以认为是不变的。
这样,用户采用了图5所示的对主变尾端及调变中点的过压保护方式(图中,FZ 1、FZ 2为35kV 或40kV 级避雷器)。
但这种保护方式是不能保护调压器高压绕组的。
因为高压绕组的纵绝缘水平(冲击水平)是由匝间或层间绝缘强度决定的,其绝缘水平远低于FZ 1、FZ 2工频或冲击放电电压。
笔者认为,应采用图6所示的保护方式才是正确可靠的。
所以,调压器制造厂应告知用户调变高压绕组的绝缘水平,以便用户选择FZ 3。
至于调压系统的输出容量,可以用图7和公式P =3IU 来描述和计算。
图中实线箭头表示正分接(系统电压高于额定电压)时,电压电流方向;虚线箭头表示负分接(系统电压低于额定电压)时,电压电流方向。
图7 输出容量计算用图从图中可以看出,正分接时,调压器输出功率;负分接时,调压器吸收功率。
吸收的功率通过调压器高压绕组“反馈”回主变,用以提高匝压,保证输出电压。
当系统电压高于额定电压时,高多少倍,则调压系统增容多少倍。
系统电压低于额定电压时,低多少倍,则降容多少倍。
但在计算时,须注意两点:一是计算时主变高压绕组电流不变,即导线与油温差不变;二是增容降容是相对于主变额定容量而言的。
6 结论(1)对用调压器实现电力变压器的无励磁调压变有载调压时,其调压器的绝缘水平的确81 变压器 第36卷运行维护三相变压器带不对称负载运行的研究金 明 王 忻 吴新振(青岛大学,青岛266071) 摘要:以精确的等效电路为基础,对Y yn0联结的三相变压器带不对称负载稳态运行进行了研究,并根据对称分量法和叠加定理,推导了有关的矩阵方程式,给出了计算一、二次电压与电流的公式。
关键词:三相变压器 不对称负载 对称分量 叠加定理 运行Study on Three-Phase T ransformer Operationwith Asymmetric LoadJ i n Mi n g,Wa n g Xi n a n d Wu Xi n z h e nQingdao University,Qingdao266071Abstract:The steady operation of Y yn0connected three-phase transformer with asymmetric load is studied on the basis of accurate equivalent circuit.According to symmetric component method and superposition theorem,some matrix equations are deduced.The formulas for calculating primary and secondary voltage and current are given here.K ey Words:Three-phase transformer,Asymmetric load,Symmetric component,Superposition theorem,Operation1 引言三相变压器中的不对称运行现象是由外加电压的不对称和负载的不对称而引起的。
外加电压不对称这种情况的分析计算比较容易处理,笔者已做过研究并推导了用于计算的阻抗矩阵[1]。
但对于三相负载不对称这种情况,由于分析起来比较复杂,已有的文献鲜有涉及,有必要对此作深入的研究。
Y yn0联结的三相变压器经常用于容量不大的配电系统中。
使用这种联结方式可以节省绝缘材料和导线材料,更主要的是能利用每相定不能采用常规电力变压器的确定方法,运行中的过电压保护,也不同于常规的电力变压器。
