压力开关调节方法
在以下内容中，我们将讨论压力开关的调节方法，以实现准确和可靠的压力控制。
首先，确认压力开关所用于的应用。
不同的应用可能需要不同的压力范围和精度。
确定所需的压力范围将有助于我们进行正确的调节。
然后，准备一个压降器和一个压力表。
这些工具将帮助我们进行准确的调节。
接下来，将压降器连接到压力开关上。
通过调节压降器的设置，可以限制进入压力开关的压力。
将压力表连接到压降器的出口，以便监测并记录压力值。
现在，我们可以开始调节压力开关了。
首先，将压力开关的微调旋钮调到最低压力位置，以确保开关处于关闭状态。
然后，逐步增加压降器的设置，直到达到所需的最低工作压力。
此时，压力开关应该被打开，允许流体通过。
测试开关是否可靠。
通过增加或减小所施加到压力开关上的压力，观察开关的行为。
确保它能够准确地在所需的压力范围内打开和关闭。
如果发现开关的动作没有按预期进行，可以使用微调旋钮进行微小的调整，以改变开关的敏感度和动作点。
重复以上步骤，直到压力开关在所需的压力范围内稳定地运行。
最后，将压力表和压降器从系统中移除，并重新检查一次压力开关的功能。
确保其仍然能够正确地响应压力的变化。
这些是调节压力开关的一般步骤。
请注意，不同的压力开关可能有不同的调节方法和要求。
因此，在进行调节之前，请参考所使用的压力开关的操作手册或厂家说明书，并按照其指导进行操作。

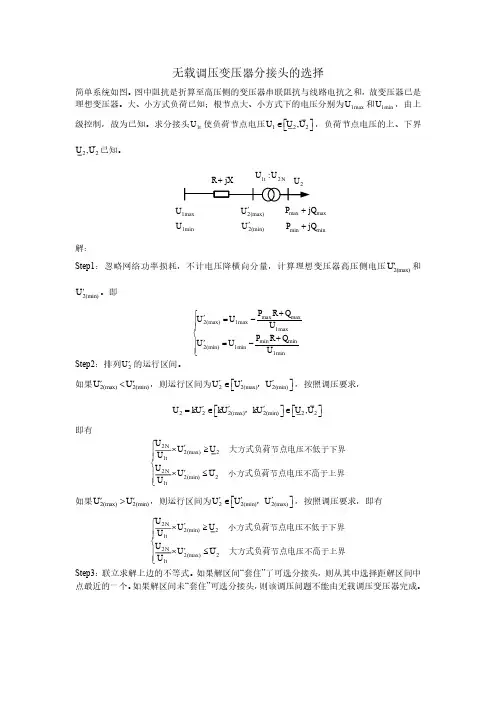

无载调压变压器分接头的选择简单系统如图。
图中阻抗是折算至高压侧的变压器串联阻抗与线路电抗之和，故变压器已是理想变压器。
大、小方式负荷已知；根节点大、小方式下的电压分别为1max U 和1min U ，由上级控制，故为已知。
求分接头1t U 使负荷节点电压122,U U U ⎡⎤∈⎣⎦，负荷节点电压的上、下界22,U U 已知。
12:t NU U 2(max)U '2(min)U 'max maxj P Q +min minj P Q +1max U 1min U j R X+解：Step1：忽略网络功率损耗，不计电压降横向分量，计算理想变压器高压侧电压2(max)U '和2(min)U '。
即 max max 2(max)1max 1max min min 2(min)1min 1min P R Q U U U P R Q U U U +⎧'=-⎪⎪⎨+⎪'=-⎪⎩Step2：排列2U '的运行区间。
如果2(max)2(min)U U ''<，则运行区间为22(max)2(min)U U U ⎡⎤'''∈⎣⎦，，按照调压要求，222(max)2(min)22,U kU kU kU U U ⎡⎤'''⎡⎤=∈∈⎣⎦⎣⎦， 即有22(max)2122(min)21 NtN tU U U U U U U U ⎧'⨯≥⎪⎪⎨⎪'⨯≤⎪⎩大方式负荷节点电压不低于下界小方式负荷节点电压不高于上界 如果2(max)2(min)U U ''>，则运行区间为22(min)2(max)U U U ⎡⎤'''∈⎣⎦，，按照调压要求，即有22(min)2122(max)21 NtN tU U U U U U U U ⎧'⨯≥⎪⎪⎨⎪'⨯≤⎪⎩小方式负荷节点电压不低于下界大方式负荷节点电压不高于上界 Step3：联立求解上边的不等式。
变压器的调压方式
变压器的调压方式:分为有载调压和无载调压.它是改变变压器1次绕组抽头,借以改变变压比.一般分为3档.即高往高调,低往底调,它是针对2次电压来说的,2次电压高,则1次侧抽头往上调。
其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。
变压器有两种调压方式，一种是无载调压，一种是有载调压。
有载调压就是在变压器运行时可以调解变压器的电压。
无励磁调压和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。
因此一般用于对电压要求不是很严格而不需要经常调档的变压器。
而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需经常调档的变压器。
而有载调压分接开关一般有3个或者5个档位，根据实际情况调压，通常用1挡，即使电压保持5%Ue，以保证线路末端电压质量。
传统的调压是机械式，新型的都是电子的。
电力系统的主要调压措施1、借改变发电机端电压调压特点：不用追加投资，调整方便。
应优先考虑。
由孤立发电厂直接供电的小系统或者机压负荷，调UG较易满足用户电压要求。
2、借改变变压器变比调压双绕组变压器的高压绕组和三绕组变压器的高、中压绕组都设有多个分接头。
分接头的调压方式为：停电调分接头一一无励磁调压（即普通）变压器。
带负荷调分接头一一有载调压变压器。
对应于变压器绕组额定电压UN的分接头常称为主接头或主抽头。
普通变压器的分接头数目：SN≤6300kVA,双绕组变压器的高压绕组有三个分接头：UN±5%,即1.05UN、UN、0.95UNSN>6300kVA,双绕组变压器的高压绕组有五个分接头：UN±2x2.5%三绕组变压器的高压绕组有多个分接头，中压绕组有三个分接头(UN±5%)有载调压变压器比普通变压器有更多的分接头，并且调节范围也大。
如：“软件园”变电所的变压器，SSZ-50000∕110±8x1.25%∕36.6±2x2.5%∕10.5kV双绕组降压变压器分接头的选择设高压侧实际电压为U1,变压器阻抗RT、XT已归算到高压侧，变压器低压绕组的额定电压为UT1,变压器高压绕组的分接头电压为UTH。
负荷变化时，^UT及U2都要变化，而分接头只能用一个，可以同时考虑最大、最小负荷情况：UTHmax-(U1maχ-∆UTmax)UT1∕U2maxUThmin=(U1min-AUTmin)UT1∕U2min然后取平均值：UTHav=(UTHmax+UTHmin)∕2根据计算的UTHav选择一个与它最接近的分接头，最后校验最大、最小负荷时低压母线的实际电压是否符合要求。
［例6-1］如下图，变压器阻抗RT+jXT=2.44+j40欧已归算到高压侧，最大、最小负荷时，通过变压器的功率分别为Smax=28+j14MVA和Smin=IO+j6MVA,高压侧的电压分别为UInIaX=IIOkV和U1nIin=I13kV,要求低压母线的电压变化不超过6.0〜6.6kV的范围，试选择分接头。
关于变压器分接头的问题电网电压是随着运行方式和负载的大小变化而变化的。
电网电压过高和过低，将会直接影响变压器的和用电设备的正常运行，为了使变压器能够有一个额定的输出电压，大多数是通过改变一次线圈分接抽头的位置即改变变压器线圈接入的匝数多少，来改变变压器的输出端电压。
在变压器一次侧的三相线圈中，根据不同的匝数引出几个抽头，这几个袖头按照一定的接线方式接在分接开关上。
开关的中心有一个能转动的触头，当变压器需要调整电压时，改变分接开关的位置就改变了变压器的变压比，从而改变变压器的输出电压，使之满足需要。
要注意的是当改变高压侧分接开关档位时，并没有改变高压侧的电压〔高压侧的电压是系统电源的电压，这个电压只能随负荷等参数波动，不受变压器高压侧分接开关档位影响〕，实际上改变的是高压绕组的匝数。
高压绕组的匝数一旦改变了，它与中、低压侧之间的变比也就改变了，从而到达了改变中、低压侧电压的目的。
一档应该是线圈匝数最多的，比方110±±2*2.5/10.5，即一档对应高压侧：110(1+8*1.25%)=121kV。
有人说110±8*1.25 表示110kV侧有17档，我也不知道该用什么词了，暂且叫17级吧，因为有的变压器的调压表盘显示19个档位，其中9，10，11 三档是一级电压都是110kV〔好似这里面还有点什么学问〕。
MR 和华明有时标为9a、9b、9c，都是一个电压。
常听到有经验的老工程师说“低了低调，高了高调”。
这里的含义可以从两方面理解：一是对高压侧调压的降压变压器而言，当低压侧电压偏低时，分接开关档位要向低调整；当低压侧电压偏高时，分接开关档位要向高调整；二是当系统电源电压高了分接开关档位要向高调整，反之亦然。
怎么理解都对，记住就可以了。
±2*2.5确实不多见，一般可以理解为无载调压。
调整此分接开关时高、中压之间的变比改变了，故中压侧的电压变了。
而高、低压侧的变比保持不变，所以低压侧的电压也不会改变。
变压器调压档位选择的简易计算（详解）电力系统即使在正常运行时，由于负载的变动，电压也是经常变化的。
电网各点的实际电压一般不能恰好与额定电压相等，实际电压与额定电压之差为电压偏移。
电压偏移的存在时不可避免的，但要求这种偏移不能太大，否则就不能保证供电质量，作为两个电网之间的联络变压器，经常需要调节该变压器的电压来调整网络之间的负载分配；有些对电压质量要求严格的用户，也经常要求连续调节变压器的电压，以保证电压偏移始终在规定范围内。
因此，对变压器进行调压（改变变压器的电压比）是变压器正常运行的方式。
变压器调压方式分为无载调压和有载调压两种。
为了改变变压器的电压比来调压，变压器必须使一次绕组具有几种分接抽头，以便改变该绕组的匝数，从而改变变压器的电压比。
连续及切换分接头的装置，通常称为分接开关。
如果需要换分接头必须将变压器从网路中切除，即不带电切换，称为无载（无励磁）调压，这种分接开关称为无励磁分接开关。
如果切换分接头不须将变压器从网路中切除，即可带负载切换，称为有载调压，这种分接开关称为有载分接开关。
本文介绍通过简易计算选择变压器调压分接头档位的方法。
一、计算基础知识简述1、电压损耗简易公式△U=(PR+QX)/ Un 的推导U1、U2分别是线路首端和末端电压，I为电流。
在电力系统里，图中ad线叫做电压降落，是个矢量；而od-oa （就是ac的长度）即U1、U2的有效值之差叫做电压损耗，这是个数值；对应的ab、db则被称之为横向压降和纵向压降。
一般来说，在电力系统中U1、U2的相角相差比较小，也就是说ab≈ac，所以我们一般就近似用ab的长度（横向压降）作为U1、U2的电压损耗（工程上这么干是完全没有问题的）。
那么，在这个问题就是个纯数学问题了：由于：代入得：2、双绕组变压器等值电路参数：式中： PK--------变压器的短路损耗Ud%-------变压器的短路电压百分值P0--------变压器的空载损耗I0%-------变压器的空载电流百分值RT--------变压器的高低压侧绕组总电阻XT-------变压器的高低压侧绕组总电抗GT--------变压器的电导(S)BT--------变压器的电纳(S)SN--------变压器的额定容量(MVA)UN--------变压器的额定电压(kV),当归算到高压侧,则取高压侧额定电压;归算到低压侧,则取低压侧额定电压.()()()()()B T T BT T B T T B T T N N T N T N N K T N N K T Y B B Y G G Z R R Z X X U S I B U P G S U U X S U P R ////100/%1000/100/%1000/202022====**=*=**=**=****二、有关考题解答为30+j10MVA.，最小负荷为0+j0MVA.，变压器铭牌显示为110±2×2.5%/10.5kV，忽略变压串联电阻及激磁支路，变压器归算至高压侧的电抗为12.1欧姆，假设变电站高压侧电压保持不变，要求变电所10kV母线电压变化范围不超出10.0—10.5kV，求该变压器的最佳分接头位置为。

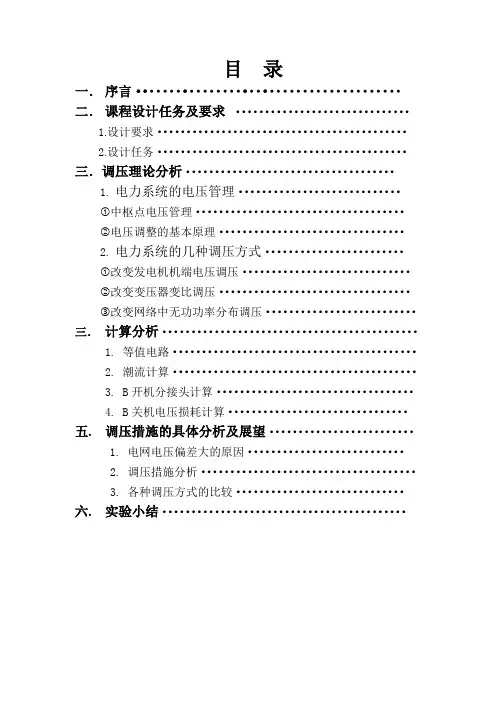

目录一．序言········································二．课程设计任务及要求······························1.设计要求···········································2.设计任务···········································三．调压理论分析····································1.电力系统的电压管理····························①中枢点电压管理····································②电压调整的基本原理································2.电力系统的几种调压方式························①改变发电机机端电压调压·····························②改变变压器变比调压·································③改变网络中无功功率分布调压··························三．计算分析············································1.等值电路··········································2.潮流计算··········································3.B开机分接头计算··································4.B关机电压损耗计算·······························五. 调压措施的具体分析及展望·························1. 电网电压偏差大的原因···························2. 调压措施分析·····································3. 各种调压方式的比较·····························六. 实验小结··········································一．序言课程设计是在我们学完了大学全部基础课、选修课以及大部专业课之后进行的。
电气工程知识：无载调压变压器的调压方法有什么常用无载调压变压器一次电压为10千伏，二次输出电压为0.4千伏。
配电变压器分接开关的I挡位置为10.5千伏，II挡位置为10千伏，III挡位置为9.5千伏，一般应在II挡位置。
变压器分接头一般在高压侧抽出，高压绕组的抽头均接在分接开关上。
分接开关切换时，通常用旋转手柄来变更分接头的连接位置，以达到调压的目的。
旋转手柄装在变压器的箱盖上，在切换时，变压器必须短时停电。
调节分接开关的具体操作步骤：1、先停电。
断开配电变压器低压侧负荷后，用绝缘棒拉开高压侧跌落式熔断器，然后做好必要的安全措施。
2、拧开变压器上的分接开关保护盖，将定位销置于空挡位置。
3、调节挡位时，应根据输出电压高低，调节分接开关到相应位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由I挡调到II挡，或由II挡调整到III挡；当变压器输出电压高于允许值时，把分接开关位置由III挡调到II挡，或II挡调整到I档。
4、当变压器分接头位置改变以后，必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的一致性；因为分接头开关的接触部分在运行中可能被烧伤，长期未用的分接头也可能产生氧化膜等，这就会造成切换分接头后接触不良的现象，所以必须测量接触电阻，从测量结果中可以判断三相电阻是否平衡；若不平衡，其差值不得超过三相平均值的2%，并参考二次测量数据，否则运行后，动静触头会因接触不好而发热，甚至放电，损坏变压器。
若多次切换后，三相电阻仍不平衡，一般可能是以下4种原因：1、分接开关接触不良，如接点烧伤，不清洁，电镀层脱落，弹簧压力不够；2、分接开关引出线焊接不良或多股导线有部分未焊好或断股；3、三角形接线一相断线，这样，未断线的两相电阻值为正常值的1.5倍，断线相的电阻值为正常值的3倍；4.变压器套管的导电杆与引线接触不良。

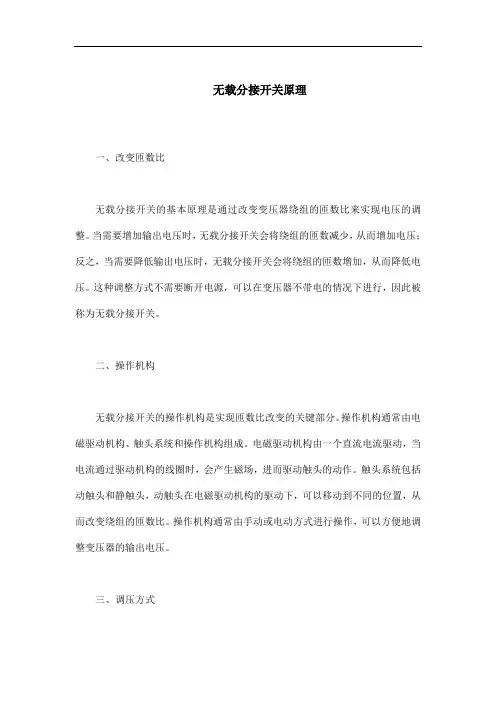

无载分接开关原理
一、改变匝数比
无载分接开关的基本原理是通过改变变压器绕组的匝数比来实现电压的调整。
当需要增加输出电压时，无载分接开关会将绕组的匝数减少，从而增加电压；反之，当需要降低输出电压时，无载分接开关会将绕组的匝数增加，从而降低电压。
这种调整方式不需要断开电源，可以在变压器不带电的情况下进行，因此被称为无载分接开关。
二、操作机构
无载分接开关的操作机构是实现匝数比改变的关键部分。
操作机构通常由电磁驱动机构、触头系统和操作机构组成。
电磁驱动机构由一个直流电流驱动，当电流通过驱动机构的线圈时，会产生磁场，进而驱动触头的动作。
触头系统包括动触头和静触头，动触头在电磁驱动机构的驱动下，可以移动到不同的位置，从而改变绕组的匝数比。
操作机构通常由手动或电动方式进行操作，可以方便地调整变压器的输出电压。
三、调压方式
无载分接开关的调压方式通常分为两种：有级调压和无级调压。
有级调压是指分接开关的触头只能在几个预定的位置进行切换，从而实现电压的有限调整。
这种方式调整的电压等级较少，一般用于电压要求不太高的场合。
无级调压是指分接开关的触头可以在一定范围内连续调整，从而实现电压的连续调整。
这种方式调整的电压等级较多，可以满足不同电压等级的需求，但结构相对复杂，成本较高。
总之，无载分接开关是通过改变变压器绕组的匝数比来实现电压调整的，其操作机构和调压方式是实现这一功能的关键部分。
无载分接开关具有操作简单、安全性高、可靠性高等优点，广泛应用于电力、冶金、石化等行业的变压器调压中。
变压器分接开关的运行管理办法一、无励磁调压变压器在变换分接时，应作多次转动，以便消除触头上的氧化膜和油污。
在确认变换分接正确并锁紧后，测量绕组的直流电阻。
分接变换情况应作记录。
10kV及以下变压器和消弧线圈变换分接时的操作和测量工作，可在现场规程中自行规定。
二、变压器有载分接开关的操作，应遵守如下规定：（一）应逐级调压，同时监视分接位置及电压、电流的变化；（二）单相变压器组和三相变压器分相安装的有载分接开关，宜三相同步电动操作；（三）有载调压变压器并联运行时，其调压操作应轮流逐级或同步进行。
两台有载调压主变并联运行前后，分接头位置应置于同一档位。
调整分接头的操作一般应在85%主变额定电流及以下的情况下进行。
当主变过载1.2倍以上时，禁止调整分接头。
（四）有载与无载调压的主变须并联运行时，应将有载调压主变分接头位置调整到与无载主变相应的分接头位置（即两台主变并联运行后环流最小）后，再行并联。
（五）应核对系统电压与分接额定电压间的差值，使其符合有关的规定；（六）110kV主变分接头每天变换次数一般不超过20次，35kV 主变分接头每天变换次数一般不超过30次。
三、变压器有载分接开关的维护，应按制造厂的规定进行，无制造厂规定者可参照以下规定：（一）运行6－12个月或切换2000－4000次后，应取切换开关箱中的油样做试验；（二）新投入的分接开关，在运行后1－2年或切换5000次后，应将切换开关吊出检查，此后可按实际情况确定检查周期；（三）运行中的有载分接开关切换5000－10000次后或绝缘油的击穿电压低于25KV时，应更换切换开关箱的绝缘油；（四）操作机构应经常保持良好状态；（五）长期不调和有长期不用的分接位置的有载分接开关，应在有停电机会时，在最高和最低分接间操作几个循环。
四、为防止开关在严重过负载或系统短路时进行切换，宜在有载分接开关控回路中加装电流闭锁装置，其整定值不超过变压器额定电流的1.5倍。
第九章 变压器分接开关第一节 变压器分接开关结构一、概述为提高供电电压的质量，电力变压器一般都装有分接开关。
分接开关分为无载(亦称无励磁)分接开关和有载调压分接开关两大类。
无载分接开关是在变压器停电情况下进行分接头的调节，因而不具备开断负荷的能力；有载调压分接开关可在不中断供电的情况下，带负荷调节分接开关，使其分接头处于合适的分接位置。
由于需带负荷调节，故分接开关触头(或部分触头)需具备开断负荷的能力。
无载分接开关按相数可分为单相和三相分接开关，也可按触头型式分为夹片式触头、楔形式触头及动触环定触柱式触头分接开关等。
这些在分接开关型号中都有表示，型号中各字母符号的含义如表9-1所示。
如SWX-82-10／60型，表示三相中性点调压，10kV 、60A 的无载分接开关(工厂序号82)。
有载调压分接开关分为复合式和组合式，按过渡电路可分为电阻式和电抗式，另外还有其它分类法，不一一列举。
国内有载调压分接开关生产厂家在产品命名上很不一致，其型号中字母符号的含义大致如表9-2所示。
【例】 遵义长征电器一厂产品型号为FY3—Ⅲ—350—／△60—14271W ，表示复合式有载调压三级额定电流350A ，60kV 电压级，14271W 基本连接方式。
上海电力修造总厂产品型号SYXZZ ，表示三相有载调压星形连接中性点调压组合式电阻过渡电路分接开关。
无载分接开关一般用于发电厂、变电所(负荷变化不频繁，对电压要求不高)等场所。
有载调压分接开关用于钢铁厂、化工厂等负荷变化大又频繁，而且对电压要求较高场所的变压器上。
二、无载分接开关原理与结构 1．无载分接开关原理无载分接开关的原理，就是通过改变变压器绕组的分接头连接方式(在停电状态下)，改变不同绕组间的匝数比，来达到合适的电压输出(见图9-1)。
表9-2 有载调压分接开关型号字母符号含义2．无载分接开关结构无载分接开关调压系统包括操作机构、分接开关、分接引线和线圈的分接线匝等部分。
变压器分接头的调整方法摘要：一、变压器分接头的作用与重要性二、分接头调整的时机和方法1.调整的时机2.调整的方法三、分接头调整过程中的注意事项四、分接头调整后的检测与评估五、总结与建议正文：变压器分接头的调整方法一、变压器分接头的作用与重要性变压器分接头是连接变压器核心部分和外部电路的关键部件，其作用是在不同电压等级之间进行电压变换。
分接头的正确调整对于保证变压器正常运行、提高系统稳定性和减少损耗具有重要意义。
二、分接头调整的时机和方法1.调整的时机（1）新设备投运前：对新采购的变压器，在投运前进行分接头调整，以确保其在运行过程中的电压稳定性。
（2）定期检查：定期对运行中的变压器进行分接头检查和调整，以保证其工作在最佳状态。
（3）负荷变化较大时：当变压器所承受的负荷发生较大变化时，应对分接头进行调整，以适应新的负荷需求。
2.调整的方法（1）手动调整：通过切换开关手动进行分接头调整，操作简单但效率较低。
（2）自动调整：采用智能化设备，根据负荷和电压变化自动进行分接头调整，提高调整速度和精度。
三、分接头调整过程中的注意事项1.确保电源侧和负载侧的电压在允许范围内波动。
2.调整分接头时，应避免产生过电压和欠电压现象。
3.操作人员应佩戴绝缘手套，确保安全。
4.调整过程中，密切关注变压器的运行状况，如发现异常，应立即停止调整。
四、分接头调整后的检测与评估1.检查分接头调整后的电压稳定性，确保其在正常范围内波动。
2.对变压器的运行数据进行监测和分析，评估分接头调整的效果。
3.如发现问题，及时进行调整，确保变压器的正常运行。
五、总结与建议分接头调整是保证变压器正常运行的关键环节。
通过对分接头的正确调整，可以提高系统的电压稳定性，降低损耗。
运行单位和维护人员应掌握合理的调整方法，定期进行检查，确保分接头工作在最佳状态。
如何切换无载调压变压器的分接开关？来源：中国电力资料网时间：2008-10-08 字体：[ 大中小 ] 投稿切换无载调压变压器的分接开关应按以下顺序进行：1) 将变压器停电并作好安全措施；2) 测量运行分接头的直流电阻；3) 松开定位开关的定位螺丝；4) 将分头开关旋转到所需分头位置，并转动几次，以消除氧化膜；5) 测量调整后的分头直流电阻合格；6) 拧紧定位螺丝，方可将变压器停运。
揭阳市区电网调压措施浅析广东揭阳电力工业局(52000) 许锴文阅读次数：74【摘要】本文根据揭阳市区电网具体情况，提出调整电压的一些措施，并对这些措施的适用范围、特点、注意事项进行分析。
1概述电压是衡量电能质量的一个重要指标。
电压质量对电力系统的安全与经济运行，对保证用户安全生产和产品质量以及电气设备的安全与寿命有着重要的影响。
在电力系统的正常运行中，随着用电负荷的变化和系统运行方式的改变，网络中的电压也将发生变化。
而如何保证系统中各个电压监测点的电压偏移在规定的范围之内，是调度运行人员的主要任务之一。
揭阳电网由于负荷峰谷差比较大，同时，由于"两改一同价"的实施，用电负荷增长非常快。
为了保证揭阳电网有良好的电压质量，就必须采取一些措施来调整电压。
2揭阳市区电压现状2.110kV及以上系统：根据揭阳各个电压监测点的数据(见表一)：表一：市区各变电站电压变化范围表单位kV220kV揭阳站110kV西门站110kV梅云站110kV渔湖站110kV城东站110kV允许电压偏移117.7～106.7 115.5～104.5 115.5～104.5 115.5～104.5 115.5～104.5110kV监测点实测数值117.2～107.2 114.3～100.7115.6～103.8114.9～104.3 116.6～103.010kV允许电压10.7～9.7 10.7～9.7 10.7～9.7 10.7～9.7 10.7～9.7偏移10kV监测点实10.7～9.6 10.5～9.5 11.0～9.5 10.6～9.6 6～9.6测数值从表一我们可以看到，揭阳市区各变电站普遍存在电压偏低的现象，各电压监测实测数值的下限值很多时候都超过正常变化范围。
无载调压变压器分接头选择方法的改进徐志友;王晓文;董秋艳【摘要】本文对于无载变压器调压分接头的选择提出了一种改进方法——将求算术平均数转化为不等式组的求解方法.这种方法的优点在于:分接头的确定不需要试探和校验,更重要的是不存在漏解的可能.并对用算术平均数和几何平均数得出的分接头相同的结论给出了解释.【期刊名称】《电气电子教学学报》【年(卷),期】2019(041)002【总页数】3页(P82-84)【关键词】无载调压;不等式组;几何平均数【作者】徐志友;王晓文;董秋艳【作者单位】沈阳工程学院,辽宁沈阳 110136;沈阳工程学院,辽宁沈阳 110136;国网甘南供电公司,甘肃甘南 747000【正文语种】中文【中图分类】GTM7120 引言保证电力系统正常电压水平的必要条件是系统要有充足的无功功率电源，但要保证电力系统中各处的负荷有良好的电压质量，还必须采取必要的调压措施。
调压措施之一就是改变变压器的分接头。
无载调压的双绕组变压器的分接头只能在停电的情况下改变。
在正常运行中只能使用一个分接头。
以降压变压器为例，通常的做法是：首先根据最大负荷和最小负荷时的高压侧电压以及通过变压器的负荷，分别求出在最大负荷和最小负荷下所要求的分接头电压，然后取其算术平均数作为变压器分接头电压的计算值，根据计算值选择一个与它最接近的实际分接头，最后进行校验[1～5]。
取算术平均数的方法虽然可行，但采用的是试探方法，必须进行校验，更重要的是存在丢失解的可能。
通过算例分析发现：有些情况下满足要求的分接头不唯一。
而本文提出的方法不仅克服了上述缺点，并且更直观。
另外，对通常方法中无论采用算术平均数还是几何平均数得出的分接头相同给出了解释。
1 方法及算例1.1 求取降压变压器分接头的步骤分别计算降压变压器高压侧通过最大和最小负荷功率时符合要求的变压器分接头范围，然后取其交集，最后确定变压器分接头。
具体步骤如下：(1)根据最大负荷Pmax+jQmax和最小负荷Pmin+jQmin时的高压侧电压U1max和U1min，以及求取对应处的变压器的电压损耗ΔUTmax和ΔUTmin(max对应最大负荷，min对应最小负荷，以下同)。
无载调压分接头开关的调节方法
变压器由于电网中即是同一等级电压，由于线路压降等原因，各处的电压也不是完全相同的，所以变压器安装在不同位置，一次电压不同，为了都能输出额定电压，就在变压器高压绕组上设置了多次抽头，将抽头接到分接开关上，通过分接开关与电网相连。
这样，可以通过调节分接开关来改变变压器高低压绕组的匝数比，来调节变压器输出电压的高低。
变压器分接开关有两种，有载调节和无载调节。
有载调压开关可以在变压器运行时调节分接头位置，一般用在特殊用途的变压器上，比如电弧炉等，国内常见的有17档位、11档位、9档位等，都带有自动和手动的调节机构。
而一般配电用途的变压器，都采用无载调压分接头开关，无载调压只能在变压器脱开电网后调节分接开关位置，常见的有3档位的，也有5档位的。
今天咱们就来讲一下无载调压分接头开关的调节方法。
有一个口诀叫：高往高调，低往低调。
什么意思呢？
比如10KV／0．4KV的三档位的变压器：
一档：10500V
二档：10000V
三档：9500V
显然一档最高，三挡最低。
高往高调：“高”指低压侧电压如果过高，“往高调”指分接开关往高档位调。
低往低调：“低”指低压侧电压如果太低，“往低调”指分接开关往低档位调为什么要这样调呢？例如现在在二档，输出电压过高，就将开关调到一档，因为高档位就是指一次绕组匝数多，调到高档位，就是将一次绕组匝数增加了，二次绕组匝数不变，也就是变比增大了，一次电源电压不变，变比增大，二次输出电压就会降低。
同样道理，如果开关在二档，二次电压过低，“低往低调”，就将开关打到三档，一次绕组匝数减少，二次绕组匝数不变，变比减小，一次电源电源不变，二次输出电压升高。
