变压器调压方式的基本原理

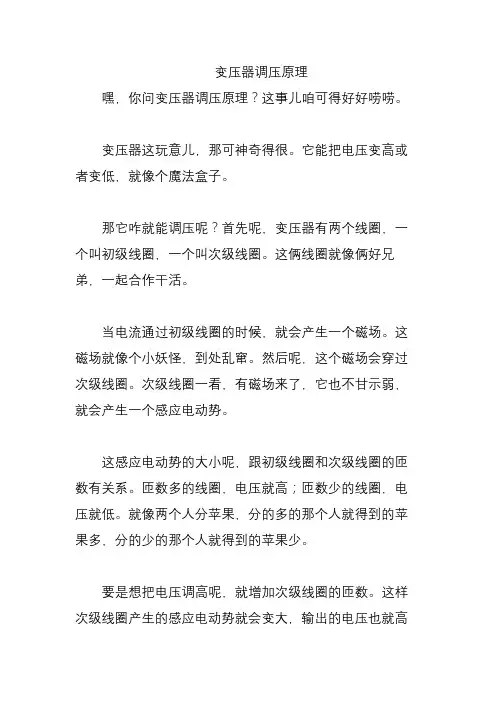

变压器调压原理
嘿，你问变压器调压原理？这事儿咱可得好好唠唠。

变压器这玩意儿，那可神奇得很。

它能把电压变高或者变低，就像个魔法盒子。

那它咋就能调压呢？首先呢，变压器有两个线圈，一个叫初级线圈，一个叫次级线圈。

这俩线圈就像俩好兄弟，一起合作干活。

当电流通过初级线圈的时候，就会产生一个磁场。

这磁场就像个小妖怪，到处乱窜。

然后呢，这个磁场会穿过次级线圈。

次级线圈一看，有磁场来了，它也不甘示弱，就会产生一个感应电动势。

这感应电动势的大小呢，跟初级线圈和次级线圈的匝数有关系。

匝数多的线圈，电压就高；匝数少的线圈，电压就低。

就像两个人分苹果，分的多的那个人就得到的苹果多，分的少的那个人就得到的苹果少。

要是想把电压调高呢，就增加次级线圈的匝数。

这样次级线圈产生的感应电动势就会变大，输出的电压也就高
了。

要是想把电压调低呢，就减少次级线圈的匝数。

这样次级线圈产生的感应电动势就会变小，输出的电压也就低了。

而且啊，变压器还可以通过调整初级线圈的电压来调压。

比如说，在初级线圈前面加一个调压器，就可以改变初级线圈的电压。

这样次级线圈输出的电压也会跟着变化。

哎呀，变压器调压的原理就是这么奇妙。

它能让电压变得合适，让电器们都能好好工作。

下次你看到变压器的时候，就会知道它是怎么调压的啦。

加油！。

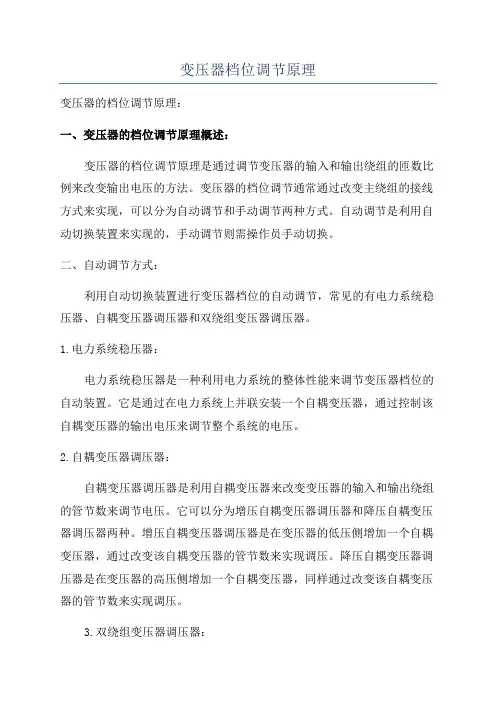

变压器档位调节原理变压器的档位调节原理：一、变压器的档位调节原理概述：变压器的档位调节原理是通过调节变压器的输入和输出绕组的匝数比例来改变输出电压的方法。

变压器的档位调节通常通过改变主绕组的接线方式来实现，可以分为自动调节和手动调节两种方式。

自动调节是利用自动切换装置来实现的，手动调节则需操作员手动切换。

二、自动调节方式：利用自动切换装置进行变压器档位的自动调节，常见的有电力系统稳压器、自耦变压器调压器和双绕组变压器调压器。

1.电力系统稳压器：电力系统稳压器是一种利用电力系统的整体性能来调节变压器档位的自动装置。

它是通过在电力系统上并联安装一个自耦变压器，通过控制该自耦变压器的输出电压来调节整个系统的电压。

2.自耦变压器调压器：自耦变压器调压器是利用自耦变压器来改变变压器的输入和输出绕组的管节数来调节电压。

它可以分为增压自耦变压器调压器和降压自耦变压器调压器两种。

增压自耦变压器调压器是在变压器的低压侧增加一个自耦变压器，通过改变该自耦变压器的管节数来实现调压。

降压自耦变压器调压器是在变压器的高压侧增加一个自耦变压器，同样通过改变该自耦变压器的管节数来实现调压。

3.双绕组变压器调压器：双绕组变压器调压器是在旁路绕组上串联一个变压器，通过改变变压器旁路绕组的匝数比例来实现调压。

与自耦变压器调压器相比，双绕组变压器调压器具有调节范围大、稳定性好等优点。

三、手动调节方式：手动调节方式是通过操作员手动切换来改变变压器的档位。

手动调节方式主要有两种，分别是刀切式和臂式切换方式。

1.刀切式：刀切式是指利用刀切开关来切换变压器的输入和输出绕组的接线方式。

在刀切开关的切换过程中，必须先断开变压器的输入侧，然后才能切换到相应的档位。

2.臂式切换方式：臂式切换方式是指利用旋转开关或按键开关来切换变压器的输入和输出绕组的接线方式。

臂式切换方式相对于刀切式来说更加安全可靠，但需要在切换过程中断开变压器的输入侧。

四、总结：变压器的档位调节原理主要有自动调节和手动调节两种方式。

变压器调压原理变压器调压原理是指通过变压器改变输入电压的大小，以实现对输出电压的调节。

变压器调压原理的核心是基于电磁感应定律和磁通守恒定律。

首先，我们需要了解一些变压器的基本结构。

一个普通的变压器由两个线圈（称为一次线圈和二次线圈）和一个铁芯组成。

一次线圈通常接在电源上，而二次线圈则连接负载。

铁芯通过环形结构将两个线圈紧密包围在一起，以提高电磁感应效果。

当电源加入到一次线圈中时，会产生一种称为初级电流的电流。

这个初级电流产生的磁场将传递给铁芯，然后通过磁场作用于二次线圈。

根据安培定律，电流在通电导体周围产生磁场。

变压器调压原理的关键在于二次线圈的匝数与一次线圈的匝数之间的比例关系。

二次线圈的匝数远远大于一次线圈，因此当一次线圈中的电流变化时，通过铁芯传递给二次线圈的磁场也会随之变化。

由于二次线圈与一次线圈之间的匝数比例关系，导致了二次电压与一次电压之间的比例关系。

具体而言，如果二次线圈的匝数是一次线圈的两倍，那么输出电压将会是输入电压的两倍。

在变压器中，输出电压的大小取决于一次线圈和二次线圈的匝数比例，这也是变压器调压的基本原理。

通过改变二次线圈的匝数或者通过变压器的不同输出连接方式，可以实现对输出电压的调节。

同时，变压器调压还可以通过调整输入电压的大小来实现。

例如，在配电变压器中，可以通过调整输入电压的大小来实现对输出电压的调节。

这是通过改变一次线圈上的绕组数或者通过调整输入电源电压大小来实现的。

总结起来，变压器调压原理是基于电磁感应定律和磁通守恒定律。

通过改变一次线圈和二次线圈的匝数比例或者调整输入电压的大小，可以实现对输出电压的调节。

变压器调压原理在电力系统中扮演着重要的角色，广泛应用于变压器、配电变压器、电压稳定器等各种电气设备中，为实现稳定的电力供应提供了重要的支持。

变压器调压的原理和方式变压器的一次侧接在电力网上，由于电网电压会因种种原因发生波动，因此变压器的二次电压也会相应地波动，从而影响用电设备的正常运行；接在变压器二次侧的负载，由于用电设备负荷的大小或负荷功率因数的不同，也会影响变压器二次电压的变化，给用电设备的正常运行带来影响。

因此需要变压器应有一定的调压能力以适应电力网运行及用电设备的需要。

一、变压器调压的原理变压器调压的原理是改变绕组的匝数，也就是改变变压器一、二次侧的电压比。

根据变压器的工作原理，当忽略变压器的内部阻抗压降时，则有U1∕U2=N1∕N2=K<,式中UI、U2分别为变压器一、二次端电压；NI.N2分别为变压器一、二次绕组的匝数；K为变压器的变压比。

变压器分接头在一次侧，改变变压器一次绕组的匝数，其变压比K也随之改变，又由于U2=U1∕K,因此二次电压也就发生了变化，这就起到了调压的作用。

二、变压器的调压方式变压器的调压方式可分为无励磁调压和有载调压两种。

1、无励磁调压1)一般小型电力变压器大多是无励磁调压分接开关，需要调节时必须首先停电。

III 以IokV变压器为例，它有三个档位，I档：10.5kV,400V；II档：IOkV,400V;可知输入电压一定时，I档输出电压最低，III档输出电压最高。

档：9.5kV,400Vo2)当变压器输出电压低于允许值时，把分接开关位置由I档调到∏档，或由∏档调到In档，反之则相反。

即“低往低调，高往高调”。

“低往低调”是一次绕组减少，变压比减小，电源电压不变，二次电压变高。

“高往高调”是一次绕组匝数增加，电源电压没变，变压比增大，二次电压变低。

3）打开变压器分接开关罩盖，旋转调节手柄到所需的档位。

调整无励磁分接开关时，一般应将分接开关进行正反转动三个循环，以消除触头上的氧化膜及油污，然后正式变换分接开关。

4）调整分接开关后，应测量变压器三相绕组的直流电阻（1600kVA及以下三相变压器，各相测得直流电阻值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%；1600kVA以上三相变压器，各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%）,检查锁紧位置，然后盖上罩盖。

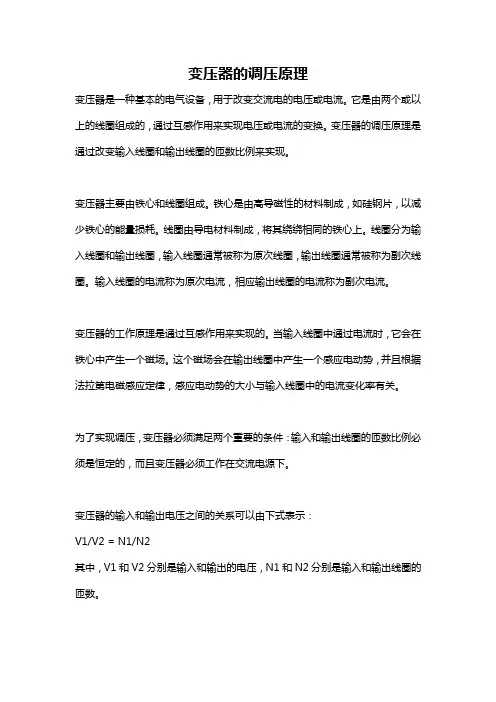

变压器的调压原理变压器是一种基本的电气设备，用于改变交流电的电压或电流。

它是由两个或以上的线圈组成的，通过互感作用来实现电压或电流的变换。

变压器的调压原理是通过改变输入线圈和输出线圈的匝数比例来实现。

变压器主要由铁心和线圈组成。

铁心是由高导磁性的材料制成，如硅钢片，以减少铁心的能量损耗。

线圈由导电材料制成，将其绕绕相同的铁心上。

线圈分为输入线圈和输出线圈，输入线圈通常被称为原次线圈，输出线圈通常被称为副次线圈。

输入线圈的电流称为原次电流，相应输出线圈的电流称为副次电流。

变压器的工作原理是通过互感作用来实现的。

当输入线圈中通过电流时，它会在铁心中产生一个磁场。

这个磁场会在输出线圈中产生一个感应电动势，并且根据法拉第电磁感应定律，感应电动势的大小与输入线圈中的电流变化率有关。

为了实现调压，变压器必须满足两个重要的条件：输入和输出线圈的匝数比例必须是恒定的，而且变压器必须工作在交流电源下。

变压器的输入和输出电压之间的关系可以由下式表示：V1/V2 = N1/N2其中，V1和V2分别是输入和输出的电压，N1和N2分别是输入和输出线圈的匝数。

这意味着，如果输入线圈的匝数比输出线圈的匝数多，输出电压将比输入电压更低。

相反，如果输出线圈的匝数比输入线圈的匝数多，输出电压将比输入电压更高。

通过调整线圈的匝数比例，可以得到所需的调压效果。

当交流电源连接到变压器的输入线圈上时，输入线圈中的电流会产生一个交变磁场。

这个磁场会感应输出线圈中的电动势，并且根据电磁感应定律，副次电压将与输入线圈的电流变化率成比例。

因此，通过改变输入线圈的匝数，可以调整输出电压的大小。

此外，变压器中还存在一些能量损耗，如铁心的能量损耗和电阻损耗。

为了减少这些损耗，变压器通常是用绝缘材料进行绝缘处理，并且铁心和线圈之间采用合适的绝缘材料隔开。

总之，变压器的调压原理是通过改变输入和输出线圈的匝数比例来实现的。

根据变压器的互感作用，电流的变化会在输出线圈中产生一个感应电动势，从而实现电压的变换。

变压器调压原理
变压器调压原理是通过变换输入电压的比例来实现电压的调节。

变压器主要由一个原/一次线圈和一个副/二次线圈组成，它们
分别绕在同一个铁芯上。

当输入交流电通过原线圈时，产生了一个交变磁场，这个磁场就会通过铁芯传导到副线圈中。

根据电磁感应定律，副线圈中会产生一个与原线圈中的交变磁场相同频率的交变电压。

根据变压器的构造，原线圈与副线圈的匝数比决定了输入电压和输出电压之间的比例关系。

通过调节原线圈匝数或者副线圈匝数，就可以实现对输出电压的调节。

当输入电压通过变压器的原线圈时，根据匝数比，输出电压即可通过副线圈产生。

如果原线圈的匝数比副线圈多，输出电压就会比输入电压高；反之，若副线圈的匝数比原线圈多，输出电压就会比输入电压低。

此外，变压器还通过电磁感应原理实现了电压的隔离。

由于原线圈和副线圈通过铁芯相互耦合，电磁感应只能在这两个线圈之间传导，而无法传递到其他部分。

这就实现了输入和输出电路之间的电气隔离，从而保证了电路的安全性。

总之，变压器的调压原理是利用线圈的匝数比来决定输入电压与输出电压之间的比例关系，通过电磁感应原理实现电能的转换和隔离。

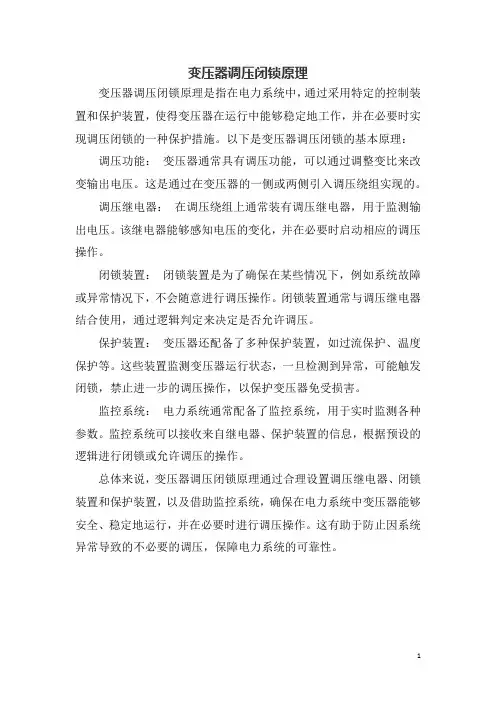

变压器调压闭锁原理
变压器调压闭锁原理是指在电力系统中，通过采用特定的控制装置和保护装置，使得变压器在运行中能够稳定地工作，并在必要时实现调压闭锁的一种保护措施。

以下是变压器调压闭锁的基本原理：调压功能：变压器通常具有调压功能，可以通过调整变比来改变输出电压。

这是通过在变压器的一侧或两侧引入调压绕组实现的。

调压继电器：在调压绕组上通常装有调压继电器，用于监测输出电压。

该继电器能够感知电压的变化，并在必要时启动相应的调压操作。

闭锁装置：闭锁装置是为了确保在某些情况下，例如系统故障或异常情况下，不会随意进行调压操作。

闭锁装置通常与调压继电器结合使用，通过逻辑判定来决定是否允许调压。

保护装置：变压器还配备了多种保护装置，如过流保护、温度保护等。

这些装置监测变压器运行状态，一旦检测到异常，可能触发闭锁，禁止进一步的调压操作，以保护变压器免受损害。

监控系统：电力系统通常配备了监控系统，用于实时监测各种参数。

监控系统可以接收来自继电器、保护装置的信息，根据预设的逻辑进行闭锁或允许调压的操作。

总体来说，变压器调压闭锁原理通过合理设置调压继电器、闭锁装置和保护装置，以及借助监控系统，确保在电力系统中变压器能够安全、稳定地运行，并在必要时进行调压操作。

这有助于防止因系统异常导致的不必要的调压，保障电力系统的可靠性。

1。

变压器调压的原理和方式变压器是一种利用电磁感应原理来实现电能转换和电压调整的装置。

它由两个或多个密封的线圈（即主线圈和副线圈）组成，通过磁铁芯将它们连接到一起。

变压器的主要功能是将电压从一个电路传递到另一个电路，通常用于将高电压转换为低电压或低电压转换为高电压。

变压器的调压原理是基于互感现象和电磁感应定律。

当主线圈通电时，会在铁芯中产生磁场，同时副线圈也被该磁场所影响。

因为主副线圈之间存在互感作用，所以当主线圈中的电流变化时，副线圈中也会产生相应的电压变化。

通过合适选择主副线圈的匝数比例，可以实现输出电压的调整。

变压器的调压方式主要有以下几种：1.变压器的线圈匝数比例调节：通过增加或减少主线圈和副线圈的匝数比例来调整输出电压。

当副线圈的匝数比主线圈多时，输出电压将降低；反之，副线圈的匝数比主线圈少时，输出电压将增加。

2.变压器的输入电压调节：通过调整输入电压的大小来实现输出电压的调整。

在变压器的输入端加入可调节的电阻或自耦变压器，通过改变输入电压的大小来实现输出电压的调整。

3.变压器的绕组连接调节：将主副线圈以不同的方式连接起来，可以实现不同的输出电压。

常见的绕组连接方式有星形连接和三角形连接。

当主副线圈以星形连接时，输出电压将较低；当主副线圈以三角形连接时，输出电压将较高。

4.变压器副辅助调压设备：可以通过外部的调压设备来改变变压器的输出电压。

例如，在变压器的副线圈上串联一个稳压器或调压器，来调整输出电压的稳定性和精度。

总的来说，变压器的调压原理和方式通过改变主副线圈的匝数比例、输入电压、绕组连接方式以及外部调压设备等来调整输出电压。

变压器作为一种重要的电能转换装置，在电力系统中起到了关键的作用。

变压变频调速的基本原理变压变频调速是一种常见的电动机调速方法，它通过改变电源电压和频率来实现电动机的调速控制。

其基本原理主要包括变压器调压和变频器调频两个方面。

一、变压器调压原理变压器调压是通过改变输入电压的大小，从而改变电动机的电压，进而控制电动机的转速。

其原理如下：1.输入电源：变压变频调速系统的输入电源是交流电，通常为三相交流电。

输入电源的额定电压决定了电动机的额定转速。

2.变压器：变压器是连接在电源和电动机之间的关键设备，用于改变输入电压的大小。

根据需求，可以将输入电源的电压调节到合适的范围，以适应电机的调速要求。

3.电源电压调节：通过调节变压器的变比，可以改变输入电源的电压大小。

通常情况下，变压器采用多个可调的分接头，通过切换不同的分接头可以实现不同的电源电压输出，从而调节电动机的转速。

二、变频器调频原理变频器调频是通过改变输入电源波形的频率，从而改变电动机的转速。

其原理如下：1.输入电源：与变压器调压相同，变频器调频的输入电源也是交流电，通常为三相交流电。

2.整流器和滤波器：输入电源的交流电信号首先需要经过整流器和滤波器进行处理，将其转换成直流信号，以供后续的逆变器使用。

3.逆变器：逆变器是整个变频器调频系统的核心部分，其功能是将直流信号转换为可调节频率的交流信号。

逆变器采用高频开关技术，通过控制开关管的开关频率和占空比，可以实现输出信号的频率和幅值的调节。

4.控制器：控制器是变频器调频系统的智能控制部分，通过采集电动机的转速和负载信息，根据预设的调速曲线和调速要求，控制逆变器输出的频率和幅值，从而精确控制电动机的转速。

三、变压变频调速的特点及优势1.广泛适用性：变压变频调速系统适用于不同类型的电动机，包括交流异步电动机、直流电动机等，具有很强的通用性。

2.范围广泛：透过变压变频调速系统，可以实现电动机的大范围调速，将电动机的转速调节在较宽的转速范围内，满足不同工况下的需求。

3.稳定性高：采用变压变频调速系统，可以实现精确的转速控制，对于恒定转矩和变负载的应用场合，具有良好的稳定性和可靠性。

变压器的有载调压电气原理
变压器的有载调压电气原理是通过改变变压器的输入电压或输出电压来实现调压的。

具体的电气原理如下：
1. 基本原理：变压器是由一个或多个线圈（绕组）绕在共同的铁芯上组成的。

当电流通过一个绕组时，它产生的磁场通过铁芯传导到其他绕组。

根据磁感应定律，当磁场的变化导致绕组中的磁通量变化时，会在绕组中产生电动势。

2. 有载调压原理：变压器的输入电压和输出电压之间的比值称为变压器的变比。

通过改变变压器的变比，可以实现调压的目的。

在有载调压时，改变输入电压或输出电压的方式主要有以下几种：
- 改变输入电压：通过改变输入端的电压来调节输出端的电压。

这可以通过提供合适的输入电压来改变变压器的变比。

例如，将输入电压调高，输出电压也会相应增加。

- 改变输出电压：通过改变输出端的电压来调节输入端的电压。

这可以通过调整输出负载电阻来实现。

例如，增加输出电阻将使输出电压下降。

3. 稳压控制电路：为了实现精密的调压控制，常常需要使用稳压控制电路。

稳压控制电路可以实时监测输出电压，并根据需要调节输入电压或输出电压以保持稳定的目标值。

这可以通过反馈控制系统实现，其中输出电压的变化被测量并与
参考电压进行比较，然后通过调节输入电压或输出电压来纠正差异。

总之，变压器的有载调压电气原理是通过改变输入电压或输出电压来实现调压的。

这可以通过改变变压器的变比或使用稳压控制电路来实现。

变压器档位调节原理变压器是一种常见的电力设备，用于改变交流电的电压。

在变压器中，档位调节是一种常见的操作方式，可以调节变压器的输出电压。

本文将介绍变压器档位调节的原理和工作过程。

一、变压器档位调节的原理变压器档位调节是通过改变变压器的输入侧电压比例来实现的。

变压器的输入侧和输出侧分别有多个绕组，每个绕组之间通过互感作用连接。

变压器的输入电压和输出电压之间的关系是由绕组的匝数比决定的，即电压比等于绕组匝数比。

档位调节是通过改变变压器输入侧的绕组接线方式来改变电压比例。

在变压器的输入侧，有多个绕组可以选择接入电源，通过选择不同的绕组接入方式，可以改变输入电压和输出电压之间的比例关系，从而实现电压的调节。

二、变压器档位调节的工作过程变压器档位调节的工作过程主要包括以下几个步骤：1. 确定需要调节的电压范围：首先需要确定需要调节的电压范围，即输出电压的最大值和最小值。

根据需求确定调节范围可以使变压器在实际应用中更加灵活。

2. 选择合适的绕组接入方式：根据需要调节的电压范围，选择合适的绕组接入方式。

一般情况下，变压器的输入侧有多个绕组可以选择，每个绕组对应一个档位。

不同档位对应的绕组接入方式不同，通过选择不同的绕组接入方式可以改变电压比例。

3. 调节变压器的输出电压：根据需要调节的电压范围和选择的绕组接入方式，通过调节变压器的输入电压来实现输出电压的调节。

输入电压的调节可以通过调节输入电源的电压或者使用变压器的调压装置来实现。

4. 检查输出电压：在调节变压器档位后，需要检查输出电压是否满足需求。

可以使用电压表或其他测量设备来测量输出电压，确保输出电压在需要的范围内。

5. 调节细节优化：根据实际需求和工作情况，可以进行一些细节的优化调节，例如调节变压器的负载、温度等，以使输出电压更加稳定和准确。

三、变压器档位调节的应用变压器档位调节广泛应用于各个领域的电力系统中。

在电力系统中，变压器是一种重要的电力设备，用于将高电压输送到远距离的地方，并通过变压器将电压降低到用户需要的电压水平。

变压器有载调压原理
变压器的有载调压原理是通过调整输入电压和输出电压的变比来实现电压调节的。

变压器由一个主线圈和一个副线圈组成，通过互感作用使输入电压和输出电压之间产生比例关系。

当输入电压变化时，变压器会自动调整变比，从而保持输出电压的稳定。

在有载调压过程中，主要通过调节变压器的副线圈的接线方式来实现。

一般情况下，变压器的副线圈有多组接线方式，可以选择不同的接线方式来调整输出电压。

通过改变副线圈的接线方式，可以改变副线圈与主线圈的匝数比，进而改变变压器的变比，从而实现电压调节。

常见的有载调压方式有串联、并联和自耦变压器。

串联方式是将副线圈的两端与主线圈的两端串联，使副线圈的匝数比增加，从而使输出电压升高；并联方式是将副线圈的两端与主线圈的两端并联，使副线圈的匝数比减小，从而使输出电压降低；自耦变压器则是通过主线圈与副线圈中的共同部分实现电压调节。

需要注意的是，在进行有载调压时，应根据输入电压和输出电压的要求选择合适的副线圈接线方式，避免电压过高或过低，以保证整个系统的稳定性和安全性。

变压器中性点调压原理
在变压器中，中性点调压是通过控制中性点电位来实现电压调节的一种方法。

具体实现中，通常将变压器的中性点通过可调电位器与地相连，通过改变电位器的电阻值，可以改变中性点与地之间的电位差，从而实现电压的调节。

当变压器的中性点与地之间的电位差为零时，称为中性点接地。

在中性点接地状态下，变压器的相对电位不发生变化，输出电压取决于变压器的变比。

而当中性点与地之间存在电位差时，变压器的相对电位则会发生变化。

通过改变中性点电位，可以实现对变压器输出电压的调节。

当中性点电位较低时，输出电压较低；当中性点电位较高时，输出电压较高。

调压原理可通过以下步骤实现：
1. 将变压器中性点与电位器的接线端相连。

2. 通过改变电位器的电阻值，改变中性点与地之间的电位差。

3. 根据需要调节输出电压，改变电位器的电阻值，使中性点电位相应地调高或调低。

4. 通过调节中性点电位，改变变压器输出电压的大小。

需要注意的是，调节中性点电位时，应根据变压器的额定电压和变比，选择适当的电位器电阻值范围。

同时，调压过程中需确保变压器运行正常，不超过其额定电流和功率范围。

变压器的调压原理
变压器的调压原理是基于法拉第电磁感应定律和电压平衡原理的。

当变压器的一侧（称为原边）通以交流电流时，产生的交变磁场穿过变压器的另一侧（称为副边），导致在副边上产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小与变化率成正比，而该变化率取决于磁场的变化速度和线圈的匝数。

当变压器的原边和副边匝数不相等时，副边上感应电动势的大小与原边上的电动势不同。

这导致在副边出现了调压效果，即提供了不同的输出电压。

副边电压与原边电压的比值等于副边匝数与原边匝数的比值，即：
电压比 = 副边匝数 / 原边匝数
从而实现了对电压的调节。

此外，由于变压器中的磁场必须保持变化速度，所以要求原边和副边都是线圈，而不能是单个导线。

此外，利用铁芯材料的高导磁性，可以增加磁通量和磁场的变化速度，从而提高调压效果。

需要注意的是，在变压器中，输电功率的大小与输入电压、输出电压以及原边和副边的电流成正比。

根据电压平衡原理，输入功率等于输出功率，即：
输入电压 ×输入电流 = 输出电压 ×输出电流
基于此原理，我们可以选择相应的变压器参数，以达到所需的电压调节效果。

变压器有载调压的原理集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#变压器有载调压的原理：变压器的高压绕组终端区隔一些线匝就抽出一个接头，电源接在不同的抽头上，高压绕组的实际线匝数就不同，而低压绕组的线匝数是固定的，这样，变化的高压绕组匝数和不变的低压绕组匝数就构成了不同的变比，根据变压器变压的原理，低压绕组就可以随高压绕组接不同的抽头而变出不同的电压；高压绕组的抽头可以在线圈的电源侧，也可以在中心点侧，这都能不能改变其基本原理。

所以220KV以下的变压器抽头一般设在电源侧，更高电压的变压器抽头就设在高压绕组的中心点侧了；变压器一般都带抽头，以便现场根据实际电压来调整电压值。

但是无载调压占多数，主要是一般地区的电压变化不是那么频繁和幅度那么大，可以不用时时调整；但是有些地方对于电压要求比较严，有些地方的电压常常变化，就得使用有载调压了。

有载调压就是将上述绕组抽头都接在有灭弧能力的开关上，在外部通过远方控制手的或自动调节电源好这些抽头的连接，从而达到随时调整低压绕组输出电压的目的。

调整时，这些开关先与需要的那个抽头接上，然后断开原来接通的抽头，因为有电压好运行电流的存在，所以跳开的开关与我们使用的其他电源开关一样，要灭弧后断开。

什么情况下不允许调整变压器有载调压装置的分接头？(1)变压器过负荷运行时（特殊情况除外）；(2)有载调压装置的轻瓦斯动作报警时；(3)有载调压装置的油耐压不合格或油标中无油时；(4)调压次数超过规定时；(5)调压装置发生异常时。

500kV变压器也是用的有载调压厉害！单从有功潮流方向还不能确切判断如何调整，还得看无功方向，我仅凭经验简单说明一下，但还得进行深层分析，以500kV侧CT为参考点：第一相限：即有功、无功由500kV流向220kV，500侧电压高说明500kV侧无功过剩，可根据电网运行数据计算需方的无功需量，这种情况一般来讲，调底有载开关档位起不到多大作用，应降低500kV侧系统（发电机无功出力）或投电抗器来实现；第二相限：即有功由220流向500，无功由500流向220，500侧电压高还是说明500kV 侧无功过剩，调节方式同上；第三相限：即有功、无功均由220流向500，这种情况一般不会导致500kV过压，除非220侧电压超得太多，也可以调高有载开关档位（类似升压变）；第四相限：即有功由500流向220，无功由220流向500，说明220侧无功过剩，也可以调高有载开关档位，或投电抗器或降低220侧系统无功；有载开关调节都很困难，500kV一般都由电容、电抗器来调节或调发电机AVR，很方便。

调压变压器工作原理
调压变压器是一种用来改变电压大小的电力设备。

它由一个铁芯和两个相互绝缘的线圈组成。

其中一个线圈称为原线圈，用来接入原电源，另一个线圈称为副线圈，用来输出电压。

当原电源通电时，原线圈中会产生电流。

这个电流会在铁芯中产生磁场。

由于铁芯具有较高的磁导率和低的磁阻，磁场会在铁芯中传播。

副线圈与原线圈共享同一个铁芯，因此，铁芯中的磁场会影响到副线圈。

因为副线圈中有导体，当它受到磁场作用时，会产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。

而磁通量的大小取决于磁场的强度和导体的匝数。

因此，调压变压器通过改变副线圈匝数与原线圈匝数的比例来实现输出电压的调节。

当副线圈的匝数比原线圈多时，输出电压会相应地增加；当副线圈的匝数比原线圈少时，输出电压会相应地减小。

总之，调压变压器利用磁场的相互作用和线圈匝数的变化来改变输入电压，实现输出电压的调节。
