有载调压变压器工作原理及注意事项

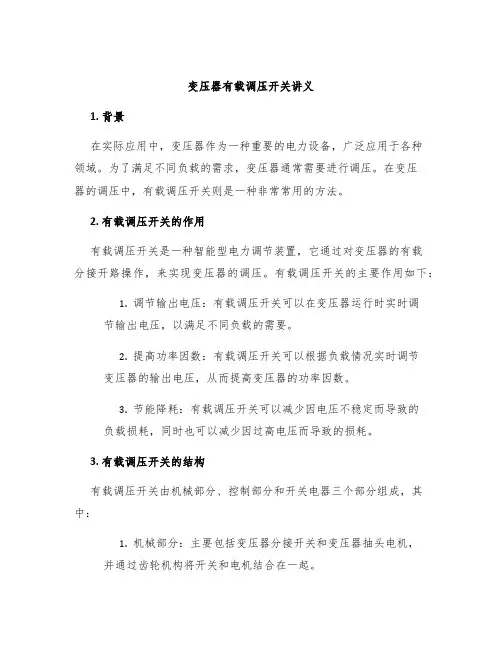

变压器有载调压开关讲义1. 背景在实际应用中，变压器作为一种重要的电力设备，广泛应用于各种领域。

为了满足不同负载的需求，变压器通常需要进行调压。

在变压器的调压中，有载调压开关则是一种非常常用的方法。

2. 有载调压开关的作用有载调压开关是一种智能型电力调节装置，它通过对变压器的有载分接开路操作，来实现变压器的调压。

有载调压开关的主要作用如下：1.调节输出电压：有载调压开关可以在变压器运行时实时调节输出电压，以满足不同负载的需要。

2.提高功率因数：有载调压开关可以根据负载情况实时调节变压器的输出电压，从而提高变压器的功率因数。

3.节能降耗：有载调压开关可以减少因电压不稳定而导致的负载损耗，同时也可以减少因过高电压而导致的损耗。

3. 有载调压开关的结构有载调压开关由机械部分、控制部分和开关电器三个部分组成，其中：1.机械部分：主要包括变压器分接开关和变压器抽头电机，并通过齿轮机构将开关和电机结合在一起。

2.控制部分：包括调节器、保护器和信号处理器。

调节器用来控制电机的正反转，从而实现切换变压器的分接；保护器主要用来监测变压器的工作状态，以及对其进行保护。

3.开关电器：主要包括熔断器和触头开关。

熔断器用来保护电器设备不受过电流的损害，触头开关则负责将变压器输出的电压引入其他电气设备。

4. 有载调压开关的基本原理有载调压开关的基本原理是根据变压器的短路电流特性来实现。

在有载调压开关中，将分接切换器设置在变压器的高压绕组中，以改变变压器的输出电压。

当有载调压开关处于自动状态时，可以根据负载情况自动调整输出电压。

有载调压开关的控制系统采用闭环控制，通过对输出电压进行反馈，以实现对电压的精确调节。

当需要切换分接以产生新的输出电压时，调度计算机将向控制器发送指令，以控制分接位移，从而实现电压调节。

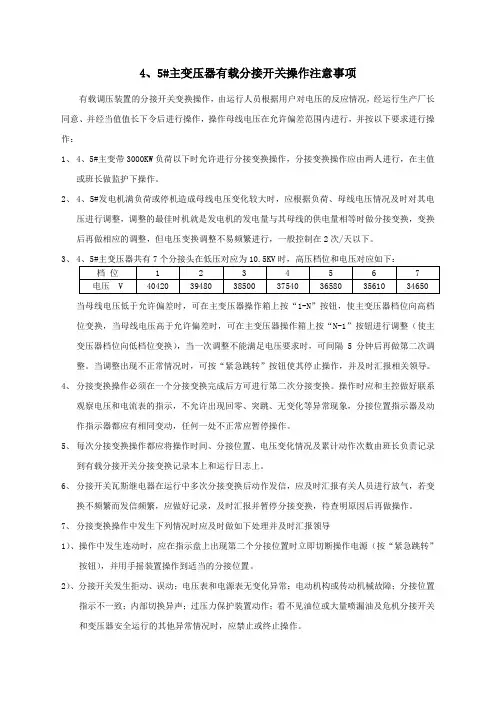

5. 有载调压开关的使用注意事项在使用有载调压开关时，应注意以下几个问题：1.对控制器进行适当的设置，以使其与变压器的性能参数匹配。

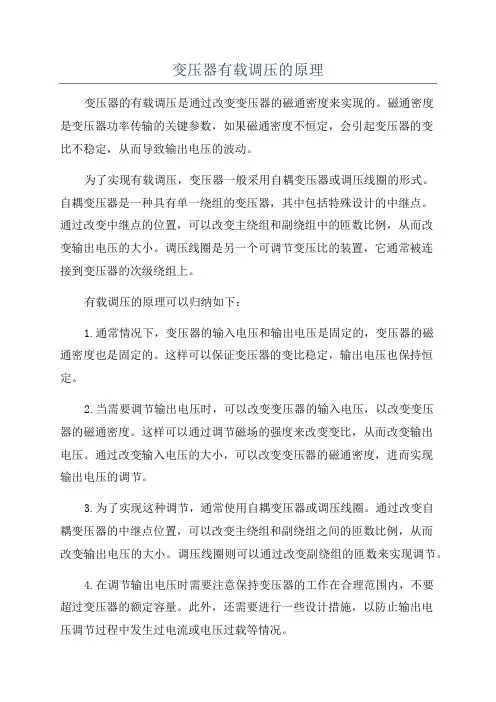

变压器有载调压的原理变压器的有载调压是通过改变变压器的磁通密度来实现的。

磁通密度是变压器功率传输的关键参数，如果磁通密度不恒定，会引起变压器的变比不稳定，从而导致输出电压的波动。

为了实现有载调压，变压器一般采用自耦变压器或调压线圈的形式。

自耦变压器是一种具有单一绕组的变压器，其中包括特殊设计的中继点。

通过改变中继点的位置，可以改变主绕组和副绕组中的匝数比例，从而改变输出电压的大小。

调压线圈是另一个可调节变压比的装置，它通常被连接到变压器的次级绕组上。

有载调压的原理可以归纳如下：1.通常情况下，变压器的输入电压和输出电压是固定的，变压器的磁通密度也是固定的。

这样可以保证变压器的变比稳定，输出电压也保持恒定。

2.当需要调节输出电压时，可以改变变压器的输入电压，以改变变压器的磁通密度。

这样可以通过调节磁场的强度来改变变比，从而改变输出电压。

通过改变输入电压的大小，可以改变变压器的磁通密度，进而实现输出电压的调节。

3.为了实现这种调节，通常使用自耦变压器或调压线圈。

通过改变自耦变压器的中继点位置，可以改变主绕组和副绕组之间的匝数比例，从而改变输出电压的大小。

调压线圈则可以通过改变副绕组的匝数来实现调节。

4.在调节输出电压时需要注意保持变压器的工作在合理范围内，不要超过变压器的额定容量。

此外，还需要进行一些设计措施，以防止输出电压调节过程中发生过电流或电压过载等情况。

总的来说，变压器的有载调压是通过改变变压器的磁通密度来实现的。

通过改变变压器的输入电压或副绕组的匝数，可以调节变压器的变比，从而实现输出电压的调节。

有载调压可以广泛应用于工业和家庭用电等领域，以满足不同负载条件下的电压需求。

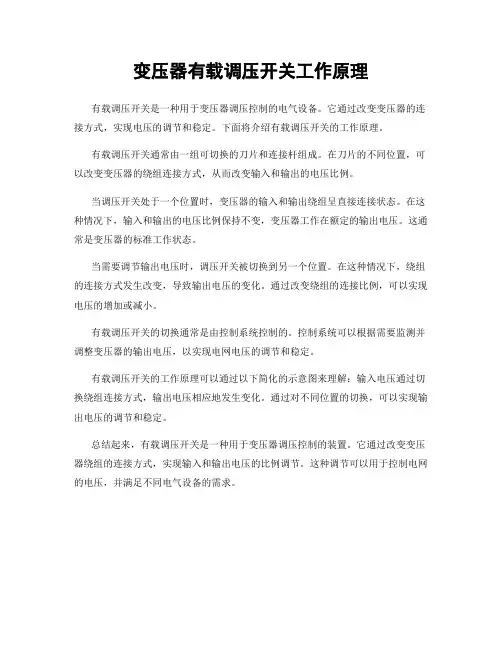

变压器有载调压开关工作原理
有载调压开关是一种用于变压器调压控制的电气设备。

它通过改变变压器的连接方式，实现电压的调节和稳定。

下面将介绍有载调压开关的工作原理。

有载调压开关通常由一组可切换的刀片和连接杆组成。

在刀片的不同位置，可以改变变压器的绕组连接方式，从而改变输入和输出的电压比例。

当调压开关处于一个位置时，变压器的输入和输出绕组呈直接连接状态。

在这种情况下，输入和输出的电压比例保持不变，变压器工作在额定的输出电压。

这通常是变压器的标准工作状态。

当需要调节输出电压时，调压开关被切换到另一个位置。

在这种情况下，绕组的连接方式发生改变，导致输出电压的变化。

通过改变绕组的连接比例，可以实现电压的增加或减小。

有载调压开关的切换通常是由控制系统控制的。

控制系统可以根据需要监测并调整变压器的输出电压，以实现电网电压的调节和稳定。

有载调压开关的工作原理可以通过以下简化的示意图来理解：输入电压通过切换绕组连接方式，输出电压相应地发生变化。

通过对不同位置的切换，可以实现输出电压的调节和稳定。

总结起来，有载调压开关是一种用于变压器调压控制的装置。

它通过改变变压器绕组的连接方式，实现输入和输出电压的比例调节。

这种调节可以用于控制电网的电压，并满足不同电气设备的需求。

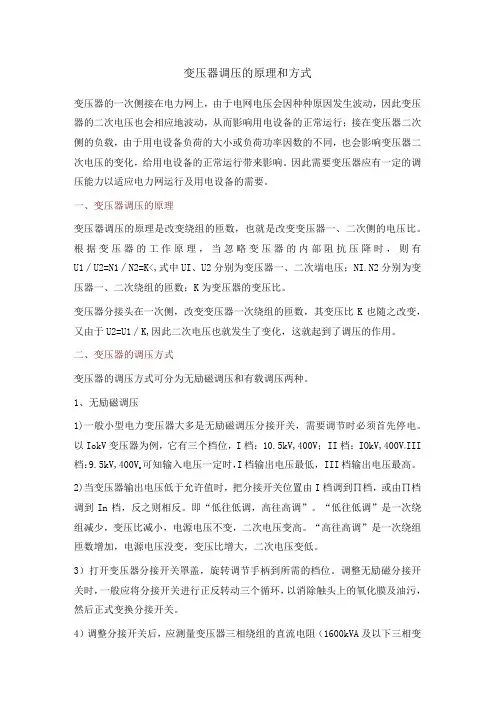

变压器调压的原理和方式变压器的一次侧接在电力网上，由于电网电压会因种种原因发生波动，因此变压器的二次电压也会相应地波动，从而影响用电设备的正常运行；接在变压器二次侧的负载，由于用电设备负荷的大小或负荷功率因数的不同，也会影响变压器二次电压的变化，给用电设备的正常运行带来影响。

因此需要变压器应有一定的调压能力以适应电力网运行及用电设备的需要。

一、变压器调压的原理变压器调压的原理是改变绕组的匝数，也就是改变变压器一、二次侧的电压比。

根据变压器的工作原理，当忽略变压器的内部阻抗压降时，则有U1∕U2=N1∕N2=K<,式中UI、U2分别为变压器一、二次端电压；NI.N2分别为变压器一、二次绕组的匝数；K为变压器的变压比。

变压器分接头在一次侧，改变变压器一次绕组的匝数，其变压比K也随之改变，又由于U2=U1∕K,因此二次电压也就发生了变化，这就起到了调压的作用。

二、变压器的调压方式变压器的调压方式可分为无励磁调压和有载调压两种。

1、无励磁调压1)一般小型电力变压器大多是无励磁调压分接开关，需要调节时必须首先停电。

III 以IokV变压器为例，它有三个档位，I档：10.5kV,400V；II档：IOkV,400V;可知输入电压一定时，I档输出电压最低，III档输出电压最高。

档：9.5kV,400Vo2)当变压器输出电压低于允许值时，把分接开关位置由I档调到∏档，或由∏档调到In档，反之则相反。

即“低往低调，高往高调”。

“低往低调”是一次绕组减少，变压比减小，电源电压不变，二次电压变高。

“高往高调”是一次绕组匝数增加，电源电压没变，变压比增大，二次电压变低。

3）打开变压器分接开关罩盖，旋转调节手柄到所需的档位。

调整无励磁分接开关时，一般应将分接开关进行正反转动三个循环，以消除触头上的氧化膜及油污，然后正式变换分接开关。

4）调整分接开关后，应测量变压器三相绕组的直流电阻（1600kVA及以下三相变压器，各相测得直流电阻值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%；1600kVA以上三相变压器，各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%）,检查锁紧位置，然后盖上罩盖。

10kv有载调压变压器说明书一、产品概述10kv有载调压变压器是一种可以在不停电的情况下，根据实际需求进行电压调节的变压器。

它广泛应用于电力系统、工业生产和科研实验等领域，是保障电力稳定供应的重要设备。

二、使用条件1.电源电压：10kv。

2.环境温度：-20℃至+40℃。

3.相对湿度：≤90%。

4.无腐蚀性气体、无导电尘埃、无剧烈震动。

三、工作原理10kv有载调压变压器通过有载分接开关，在保证不间断供电的情况下，调节一次侧线圈的匝数，从而改变二次侧的电压。

有载分接开关采用过渡电阻限制切换时的电流，以减小对电网的冲击。

四、主要技术参数1.额定容量：根据实际需求选择。

2.额定电压：10kv。

3.额定电流：根据实际需求选择。

4.阻抗电压：≤6%。

5.调压范围：根据实际需求选择。

五、结构特点1.变压器主体采用优质绝缘材料和先进的制造工艺，保证了产品的电气性能和机械强度。

2.有载分接开关采用进口品牌，保证了调节的准确性和稳定性。

3.变压器设有温度保护装置，当温度超过设定值时，会自动切断电源，防止设备损坏。

4.产品外观采用防腐处理，适应各种恶劣环境。

六、安全操作规程1.操作前应检查变压器是否正常，确认无异常声音和气味。

2.操作时应先断开电源，然后进行电压调节。

调节过程中应观察有载分接开关的位置和电压电流的变化，确保调节准确。

3.操作完成后应检查变压器是否工作正常，如有问题应立即停止使用并联系专业人员进行检修。

七、保养与维护1.定期检查变压器是否有异常声音、气味或发热现象。

2.定期清理变压器周围的灰尘和杂物，保持清洁。

3.定期检查变压器油位是否正常，如油位过低应及时补充。

4.定期进行变压器的预防性试验，确保其性能正常。

5.保持设备良好的通风和散热环境，避免过热。

八、常见问题与解决方案1.变压器过热：可能是由于变压器过载、通风不良或线圈故障引起。

解决方案是调整负载、清理通风口或检查并修复线圈。

2.变压器噪声：可能是由于内部零件松动或变压器不平衡引起。

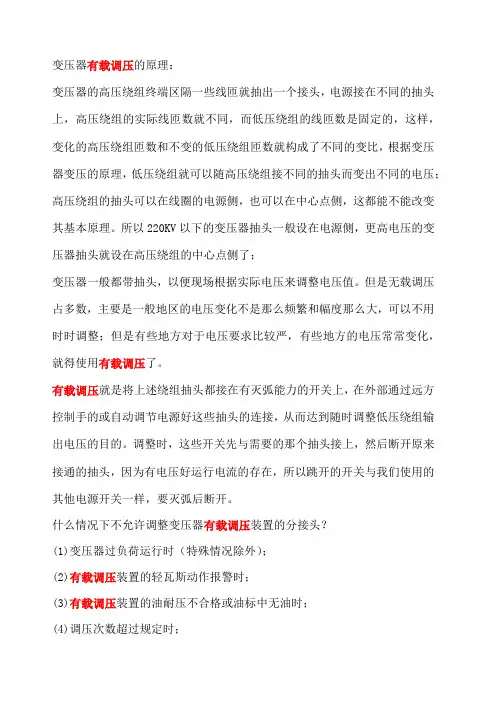

变压器有载调压的原理：变压器的高压绕组终端区隔一些线匝就抽出一个接头，电源接在不同的抽头上，高压绕组的实际线匝数就不同，而低压绕组的线匝数是固定的，这样，变化的高压绕组匝数和不变的低压绕组匝数就构成了不同的变比，根据变压器变压的原理，低压绕组就可以随高压绕组接不同的抽头而变出不同的电压；高压绕组的抽头可以在线圈的电源侧，也可以在中心点侧，这都能不能改变其基本原理。

所以220KV以下的变压器抽头一般设在电源侧，更高电压的变压器抽头就设在高压绕组的中心点侧了；变压器一般都带抽头，以便现场根据实际电压来调整电压值。

但是无载调压占多数，主要是一般地区的电压变化不是那么频繁和幅度那么大，可以不用时时调整；但是有些地方对于电压要求比较严，有些地方的电压常常变化，就得使用有载调压了。

有载调压就是将上述绕组抽头都接在有灭弧能力的开关上，在外部通过远方控制手的或自动调节电源好这些抽头的连接，从而达到随时调整低压绕组输出电压的目的。

调整时，这些开关先与需要的那个抽头接上，然后断开原来接通的抽头，因为有电压好运行电流的存在，所以跳开的开关与我们使用的其他电源开关一样，要灭弧后断开。

什么情况下不允许调整变压器有载调压装置的分接头？(1)变压器过负荷运行时（特殊情况除外）；(2)有载调压装置的轻瓦斯动作报警时；(3)有载调压装置的油耐压不合格或油标中无油时；(4)调压次数超过规定时；(5)调压装置发生异常时。

500kV变压器也是用的有载调压？厉害！单从有功潮流方向还不能确切判断如何调整，还得看无功方向，我仅凭经验简单说明一下，但还得进行深层分析，以500kV侧CT为参考点：第一相限：即有功、无功由500kV流向220kV，500侧电压高说明500kV侧无功过剩，可根据电网运行数据计算需方的无功需量，这种情况一般来讲，调底有载开关档位起不到多大作用，应降低500kV侧系统（发电机无功出力）或投电抗器来实现；第二相限：即有功由220流向500，无功由500流向220，500侧电压高还是说明500kV侧无功过剩，调节方式同上；第三相限：即有功、无功均由220流向500，这种情况一般不会导致500kV 过压，除非220侧电压超得太多，也可以调高有载开关档位（类似升压变）；第四相限：即有功由500流向220，无功由220流向500，说明220侧无功过剩，也可以调高有载开关档位，或投电抗器或降低220侧系统无功；有载开关调节都很困难，500kV一般都由电容、电抗器来调节或调发电机AVR，很方便。

电力变压器有载调压技术分析摘要：现阶段，在我国社会经济的不断发展过程中，对电力的需要量开始逐渐扩大，电力建设项目愈来愈多。

对供电系统而言，在运转过程中保证电力的安全和稳定是检验电力运行状况的重要指标，而电力变压器乃是保证电力安全与平稳的至关重要的技术，有载调压技术能够很好地调整电压系统，保证供电系统正常高效运行。

基于此，本文从传统和新型两个维度，对电力变压器的调压技术展开具体的分析。

关键词：电力变压器；有载；调压技术电压质量是测评电力企业供电服务水平的重要指标之一。

中国农村电网线路小而且疏散，分支线多，供电面积大，用电负载点多面广，季候性负荷特征显著，年均负载率偏低，峰谷差值较大。

低谷负荷期，变压器处于轻载状态运行，对用户的供电电压偏高，就会使用电设备加快老化，加速损耗，危及设备及电网的安全。

高峰负荷期，变压器处于超载状态运行，对用户的供电电压偏低，降低用电设备效率，影响电网安全运行。

有载调压技术的基本原理主要是从变压器某一边的电磁线圈中导出多个有载分接开关，在有载分接开关的影响下与不断开负荷电流的状况下，由一个有载分接开关转换到另一个有载分接开关，来改变有效的线圈匝数，从而达到调整电压的效果。

传统的机械式调压变压器存在较多缺陷，例如运行缓慢、有可能产生电弧等。

随着技术的逐渐进步，机械式调压有载分接开关已经成为我国广泛使用的设备，它不仅可以改善调压开关的性能，而且能够有效提升变压器的安全性和可靠性。

有载调压技术的应用促进了节能型配电变压器技术性能的升级换代，有助于配电台区的经济高效运行和配电自动化功能的延伸与拓展。

配电变压器有载调压与并联电容器投切相结合已成为中国目前实现配电网电压无功综合自动控制、限定电压波动在合格范围内的重要手段，对保障用户优质电力服务和提升配电网安全、可靠、经济运行水平具有重要的现实意义。

一、电力变压器有载调压技术介绍电力变压器有载调压技术是电力网络中把控电压稳定的重要途径，可以减少电力设备的运行损耗率。

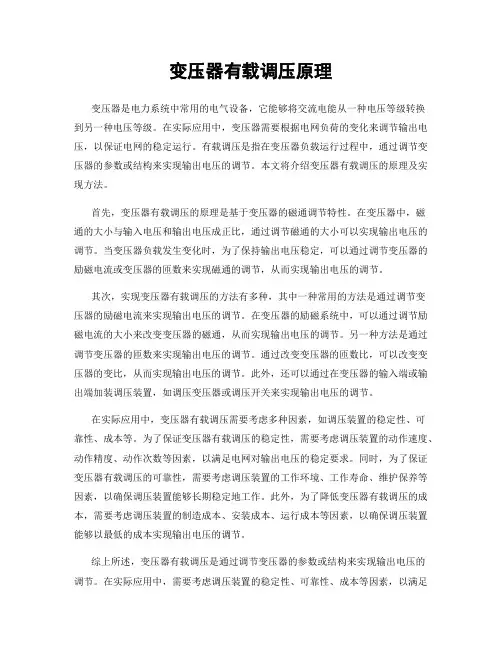

变压器有载调压原理变压器是电力系统中常用的电气设备，它能够将交流电能从一种电压等级转换到另一种电压等级。

在实际应用中，变压器需要根据电网负荷的变化来调节输出电压，以保证电网的稳定运行。

有载调压是指在变压器负载运行过程中，通过调节变压器的参数或结构来实现输出电压的调节。

本文将介绍变压器有载调压的原理及实现方法。

首先，变压器有载调压的原理是基于变压器的磁通调节特性。

在变压器中，磁通的大小与输入电压和输出电压成正比，通过调节磁通的大小可以实现输出电压的调节。

当变压器负载发生变化时，为了保持输出电压稳定，可以通过调节变压器的励磁电流或变压器的匝数来实现磁通的调节，从而实现输出电压的调节。

其次，实现变压器有载调压的方法有多种，其中一种常用的方法是通过调节变压器的励磁电流来实现输出电压的调节。

在变压器的励磁系统中，可以通过调节励磁电流的大小来改变变压器的磁通，从而实现输出电压的调节。

另一种方法是通过调节变压器的匝数来实现输出电压的调节。

通过改变变压器的匝数比，可以改变变压器的变比，从而实现输出电压的调节。

此外，还可以通过在变压器的输入端或输出端加装调压装置，如调压变压器或调压开关来实现输出电压的调节。

在实际应用中，变压器有载调压需要考虑多种因素，如调压装置的稳定性、可靠性、成本等。

为了保证变压器有载调压的稳定性，需要考虑调压装置的动作速度、动作精度、动作次数等因素，以满足电网对输出电压的稳定要求。

同时，为了保证变压器有载调压的可靠性，需要考虑调压装置的工作环境、工作寿命、维护保养等因素，以确保调压装置能够长期稳定地工作。

此外，为了降低变压器有载调压的成本，需要考虑调压装置的制造成本、安装成本、运行成本等因素，以确保调压装置能够以最低的成本实现输出电压的调节。

综上所述，变压器有载调压是通过调节变压器的参数或结构来实现输出电压的调节。

在实际应用中，需要考虑调压装置的稳定性、可靠性、成本等因素，以满足电网对输出电压的稳定要求。

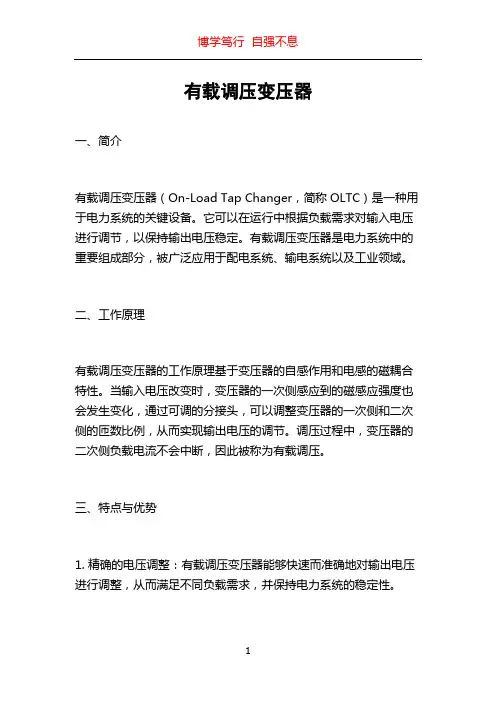

有载调压变压器一、简介有载调压变压器（On-Load Tap Changer，简称OLTC）是一种用于电力系统的关键设备。

它可以在运行中根据负载需求对输入电压进行调节，以保持输出电压稳定。

有载调压变压器是电力系统中的重要组成部分，被广泛应用于配电系统、输电系统以及工业领域。

二、工作原理有载调压变压器的工作原理基于变压器的自感作用和电感的磁耦合特性。

当输入电压改变时，变压器的一次侧感应到的磁感应强度也会发生变化，通过可调的分接头，可以调整变压器的一次侧和二次侧的匝数比例，从而实现输出电压的调节。

调压过程中，变压器的二次侧负载电流不会中断，因此被称为有载调压。

三、特点与优势1. 精确的电压调整：有载调压变压器能够快速而准确地对输出电压进行调整，从而满足不同负载需求，并保持电力系统的稳定性。

2. 高可靠性和稳定性：有载调压变压器使用优质的材料和技术制造而成，具有高可靠性和稳定性，能够长期稳定运行。

3. 高效节能：由于输出电压可以根据实际负载需求进行调整，有载调压变压器可以实现节能效果，减少电能损耗。

4. 使用方便：有载调压变压器配备了人性化的控制和监测装置，操作简单易懂，用户可以轻松调整和监测输出电压。

5. 抗过载能力强：有载调压变压器具有良好的过载容忍能力，可以在短时间内承受较大的过载电流。

6. 对负载波动响应迅速：有载调压变压器能够快速响应负载波动，确保输出电压稳定。

四、应用领域1. 配电系统：有载调压变压器在配电系统中广泛应用，保证用户在不同电压需求下能够正常供电。

2. 输电系统：有载调压变压器可以用于输电系统的自动电压调节，确保输电线路的电压稳定和传输效率。

3. 工业领域：在许多工业领域，如钢铁、石化、冶金等，电力负载需求经常发生变化，有载调压变压器可以满足这些需求，保持稳定的电压供应。

4. 新能源领域：有载调压变压器可以广泛应用于新能源发电领域，如太阳能发电、风能发电等，确保电能输出的稳定性和可靠性。
