变压器调压操作方法

主变压器的有载调压开关操作规程6.1110kV主变使用的ZY－I－III300/110－±8有载调压分接开关是镶入型的，具有单独油箱和小油枕的开关。

6.2有载分接开关的油温不得高于100℃，不低于-25℃。

触头中各单触头的接触电阻不大于500μΩ。

6.3检修后及新安装的有载调压开关投入使用前，必须进行下述程序进行操作试验检查。

6.3.1投入使用前必须熟悉使用说明书的各项要求，先手动操作后电动操作。

6.3.2操作试验：在电动机控制回路施加电压之前，检查供应电源的额定值是否与所要求的数值一致。

检查电动机的电源相序是否正确，假设电源相序错，那么断路器跳闸后再扣不上，或者断路器再扣后机构退回原始位置。

6.3.3逐级操作的检查：按动按钮S1(1→m级)或S2(n→1级)，保持按钮在操作位置直至电动机停止，电动机构应只进行一次分接变换操作，且电动机应是自动断开。

6.3.4做机械限位装置操作试验和电气限位开关操作试验6.4有载分接开关的操作，允许当值人员在变压器85％额定电流〔用该档位的一次电流计算〕下进行分接变换操作，超过额定电流的85％调压时，需经车间技术人员同意。

6.5有载分接开关每进行一次调压操作一个档位的变换操作完毕，须间隔一分钟方可进行第二次的调压操作。

6.6当调压过程中发生滑档等异常情况时，按黑色紧急停止按钮，必要时可翻开控制箱门，断开电源空气开关。

6.7调压操作须使母线电压保持在5.9―6.2kV之间。

6.8调压开关应防止调到极限位置，即最高档或最低档位置，每次调压操作均应作记录，并实地检查档位是否一致，如发现档位不一致或调压拒动应立即停止操作，并断开调压装置电源，然后进行检查处理。

6.9由于有载调压开关的油与变压器本体的油是分隔开的，所以有载调压开关装有反映自身内部故障的瓦斯保护,跳开主变两侧断路器。

6.10瓦斯继电器动作后，需进行瓦斯气体分析，在变压器不带电的情况下翻开变压器顶部继电器的顶盖，复归继电器。

首先，为了人身安全需要先停电。

在断开配电后变压器的低压侧负荷，此时可用用绝缘棒拉开高压侧跌落式熔断器，一定要做好安全措施。

其次，变压器上有一个分接开关保护盖，想办法把它拧开，将定位销置于空档位置。

最后，根据输出的电压高低进行调节档位，记住要调节分接开关到指定合适的位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由Ⅰ档调到Ⅱ档，或Ⅱ档调整到Ⅲ档。

提醒：一般的变压器只有在完全停电的情况下对分接头进行改变，绝对不能带负荷改变分接头位置，在改变分接头之前，需要对变压器事先选好一个分接头，使得在最大负荷与最小负荷时，电压偏移不超过允许范围。

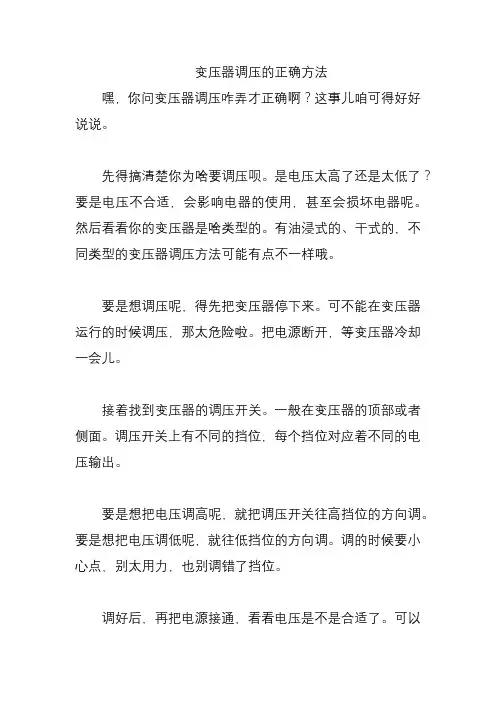

变压器调压的正确方法
嘿，你问变压器调压咋弄才正确啊？这事儿咱可得好好说说。

先得搞清楚你为啥要调压呗。

是电压太高了还是太低了？要是电压不合适，会影响电器的使用，甚至会损坏电器呢。

然后看看你的变压器是啥类型的。

有油浸式的、干式的，不同类型的变压器调压方法可能有点不一样哦。

要是想调压呢，得先把变压器停下来。

可不能在变压器运行的时候调压，那太危险啦。

把电源断开，等变压器冷却一会儿。

接着找到变压器的调压开关。

一般在变压器的顶部或者侧面。

调压开关上有不同的挡位，每个挡位对应着不同的电压输出。

要是想把电压调高呢，就把调压开关往高挡位的方向调。

要是想把电压调低呢，就往低挡位的方向调。

调的时候要小心点，别太用力，也别调错了挡位。

调好后，再把电源接通，看看电压是不是合适了。

可以
用电压表测一测，要是还不合适，就再调一调。

在调压的过程中，要注意安全哦。

别触电了，也别让变压器发生故障。

要是你不太懂怎么调压，最好找个专业的电工来帮忙。

我给你讲个事儿哈。

有一次我家附近的工厂电压不稳定，影响了生产。

他们就请了个电工来调变压器的电压。

那个电工可专业了，先把变压器停下来，然后找到调压开关，小心翼翼地调了调。

最后接通电源，测了测电压，嘿，正好合适了。

工厂又能正常生产了。

从那以后，我就知道了变压器调压的正确方法。

所以啊，变压器调压并不难，只要你掌握了方法，注意安全，就能把电压调到合适的水平。

以后要是需要调压，就试试这些方法吧。

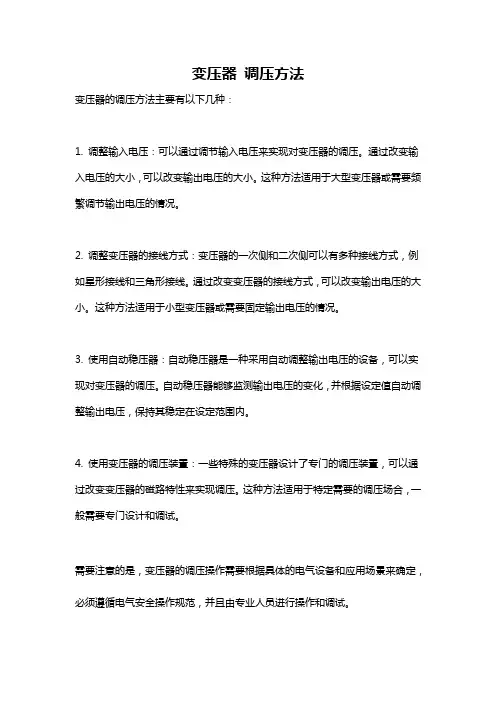

变压器调压方法
变压器的调压方法主要有以下几种：
1. 调整输入电压：可以通过调节输入电压来实现对变压器的调压。

通过改变输入电压的大小，可以改变输出电压的大小。

这种方法适用于大型变压器或需要频繁调节输出电压的情况。

2. 调整变压器的接线方式：变压器的一次侧和二次侧可以有多种接线方式，例如星形接线和三角形接线。

通过改变变压器的接线方式，可以改变输出电压的大小。

这种方法适用于小型变压器或需要固定输出电压的情况。

3. 使用自动稳压器：自动稳压器是一种采用自动调整输出电压的设备，可以实现对变压器的调压。

自动稳压器能够监测输出电压的变化，并根据设定值自动调整输出电压，保持其稳定在设定范围内。

4. 使用变压器的调压装置：一些特殊的变压器设计了专门的调压装置，可以通过改变变压器的磁路特性来实现调压。

这种方法适用于特定需要的调压场合，一般需要专门设计和调试。

需要注意的是，变压器的调压操作需要根据具体的电气设备和应用场景来确定，必须遵循电气安全操作规范，并且由专业人员进行操作和调试。

变压器调压的原理和方式变压器是一种利用电磁感应原理来实现电能转换和电压调整的装置。

它由两个或多个密封的线圈（即主线圈和副线圈）组成，通过磁铁芯将它们连接到一起。

变压器的主要功能是将电压从一个电路传递到另一个电路，通常用于将高电压转换为低电压或低电压转换为高电压。

变压器的调压原理是基于互感现象和电磁感应定律。

当主线圈通电时，会在铁芯中产生磁场，同时副线圈也被该磁场所影响。

因为主副线圈之间存在互感作用，所以当主线圈中的电流变化时，副线圈中也会产生相应的电压变化。

通过合适选择主副线圈的匝数比例，可以实现输出电压的调整。

变压器的调压方式主要有以下几种：1.变压器的线圈匝数比例调节：通过增加或减少主线圈和副线圈的匝数比例来调整输出电压。

当副线圈的匝数比主线圈多时，输出电压将降低；反之，副线圈的匝数比主线圈少时，输出电压将增加。

2.变压器的输入电压调节：通过调整输入电压的大小来实现输出电压的调整。

在变压器的输入端加入可调节的电阻或自耦变压器，通过改变输入电压的大小来实现输出电压的调整。

3.变压器的绕组连接调节：将主副线圈以不同的方式连接起来，可以实现不同的输出电压。

常见的绕组连接方式有星形连接和三角形连接。

当主副线圈以星形连接时，输出电压将较低；当主副线圈以三角形连接时，输出电压将较高。

4.变压器副辅助调压设备：可以通过外部的调压设备来改变变压器的输出电压。

例如，在变压器的副线圈上串联一个稳压器或调压器，来调整输出电压的稳定性和精度。

总的来说，变压器的调压原理和方式通过改变主副线圈的匝数比例、输入电压、绕组连接方式以及外部调压设备等来调整输出电压。

变压器作为一种重要的电能转换装置，在电力系统中起到了关键的作用。

变压器调整输出电压的方法
一、介绍
变压器是一种重要的电气设备，它可以把输入电压的大小和频率，调节为输出的大小和频率。

因此，当我们需要改变变压器的输出电压时，我们需要采取合适的措施。

二、调整变压器输出电压的常见方法
1.调整变压器比值
调整变压器比值是改变变压器输出电压的最常见方法。

变压器的输出电压与变压器比值成正比，因此，我们可以通过调整变压器比值来改变变压器的输出电压。

2.改变调压器的变压器绕组
如果我们要进一步改变变压器的输出电压，可以考虑改变变压器绕组的比例，即调节变压器绕组的绕组个数，从而改变变压器的输出电压。

3.改变调压器的阻抗
改变阻抗可以改变变压器的输出阻抗，从而改变变压器的输出电压。

可以通过增加或减少变压器内部的电感来改变变压器的阻抗，从而改变变压器的输出电压。

4.调整变压器的调压环
一般来说，变压器上都会有调压环，我们可以通过调整调压环来改变变压器的输出电压。

这种方法只是在调节变压器输出电压的小范围时使用，并不能用于大范围的输出电压调节。

三、总结
上述就是变压器调整输出电压的常用方法。

不同的调节方法可以调节不同范围的输出电压，在调整变压器输出电压时，应根据实际情况选择合适的方法。

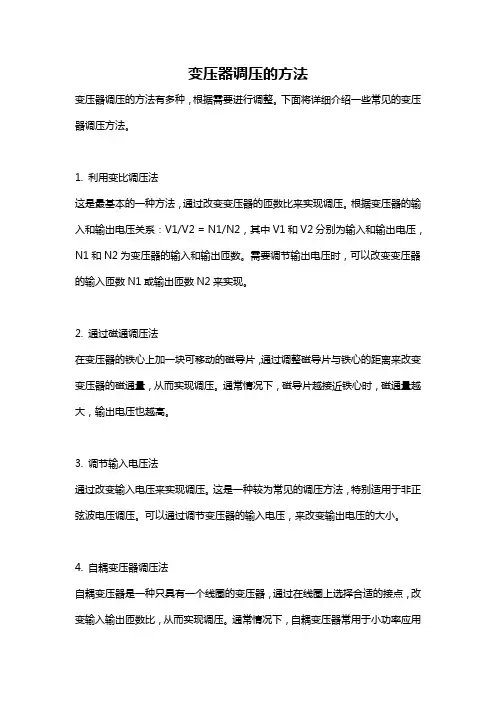

变压器调压的方法变压器调压的方法有多种，根据需要进行调整。

下面将详细介绍一些常见的变压器调压方法。

1. 利用变比调压法这是最基本的一种方法，通过改变变压器的匝数比来实现调压。

根据变压器的输入和输出电压关系：V1/V2 = N1/N2，其中V1和V2分别为输入和输出电压，N1和N2为变压器的输入和输出匝数。

需要调节输出电压时，可以改变变压器的输入匝数N1或输出匝数N2来实现。

2. 通过磁通调压法在变压器的铁心上加一块可移动的磁导片，通过调整磁导片与铁心的距离来改变变压器的磁通量，从而实现调压。

通常情况下，磁导片越接近铁心时，磁通量越大，输出电压也越高。

3. 调节输入电压法通过改变输入电压来实现调压。

这是一种较为常见的调压方法，特别适用于非正弦波电压调压。

可以通过调节变压器的输入电压，来改变输出电压的大小。

4. 自耦变压器调压法自耦变压器是一种只具有一个线圈的变压器，通过在线圈上选择合适的接点，改变输入输出匝数比，从而实现调压。

通常情况下，自耦变压器常用于小功率应用场合，可以通过改变接点位置来调整输出电压。

5. 隔离变压器与自耦变压器组合调压法将隔离变压器和自耦变压器结合使用，通过调节自耦变压器的输出电压和隔离变压器的输入电压实现调压。

这种调压方法可以实现更精确的调节。

6. 使用可变电容器法在变压器的自感线圈并联一个可调电容器，通过调节电容器的电容值来改变自感线圈的谐振频率，从而实现变压器的调压。

这种调压方法适用于较高频率的变压器。

7. 利用变压器的饱和特性调压法当变压器的磁通量达到一定值时，铁心会饱和，输出电压将不再随磁通量的变化而变化。

通过控制变压器的磁通量，可以实现输出电压的调节。

8. 使用调压器件法在变压器的输出端串联调压器件，如稳压二极管、可调稳压器等，通过调节调压器件的电阻或电流来改变输出电压，从而实现调压。

这种方法适用于小功率调压，也常用于电子设备中。

需要注意的是，不同的方法适用于不同的情况和应用场景，选择合适的调压方法需要根据具体的需求和变压器的特性来决定。

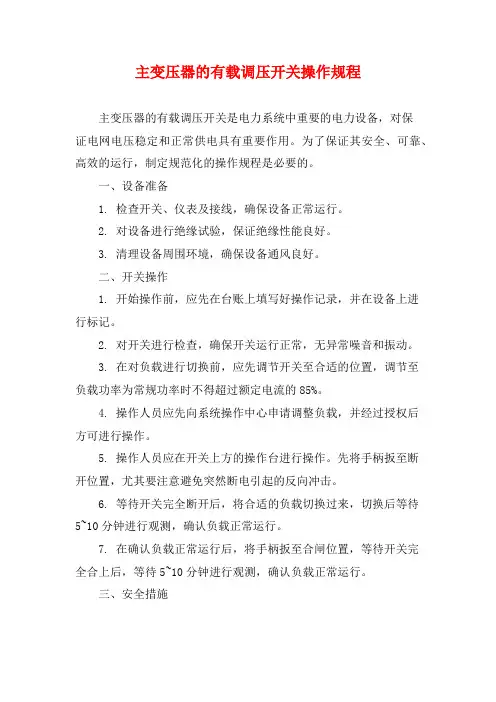

主变压器的有载调压开关操作规程主变压器的有载调压开关是电力系统中重要的电力设备，对保证电网电压稳定和正常供电具有重要作用。

为了保证其安全、可靠、高效的运行，制定规范化的操作规程是必要的。

一、设备准备1. 检查开关、仪表及接线，确保设备正常运行。

2. 对设备进行绝缘试验，保证绝缘性能良好。

3. 清理设备周围环境，确保设备通风良好。

二、开关操作1. 开始操作前，应先在台账上填写好操作记录，并在设备上进行标记。

2. 对开关进行检查，确保开关运行正常，无异常噪音和振动。

3. 在对负载进行切换前，应先调节开关至合适的位置，调节至负载功率为常规功率时不得超过额定电流的85%。

4. 操作人员应先向系统操作中心申请调整负载，并经过授权后方可进行操作。

5. 操作人员应在开关上方的操作台进行操作。

先将手柄扳至断开位置，尤其要注意避免突然断电引起的反向冲击。

6. 等待开关完全断开后，将合适的负载切换过来，切换后等待5~10分钟进行观测，确认负载正常运行。

7. 在确认负载正常运行后，将手柄扳至合闸位置，等待开关完全合上后，等待5~10分钟进行观测，确认负载正常运行。

三、安全措施1. 在进行操作前，应对设备进行检查，确保开关和接线正常运行。

2. 在操作过程中，应注意避免出现操作失误。

下操作时应先将设备与系统断开。

3. 当设备发生故障时，应立即停止操作，并进行排除故障。

4. 操作人员应佩戴防护用品，特别是安全手套，以防电击伤。

5. 操作前，应先向系统操作中心报告。

所有操作应在指定的操作票上填写。

以上为主变压器有载调压开关操作规程，希望能对电力系统运行工作有所帮助。
