工程图样常用表达方法

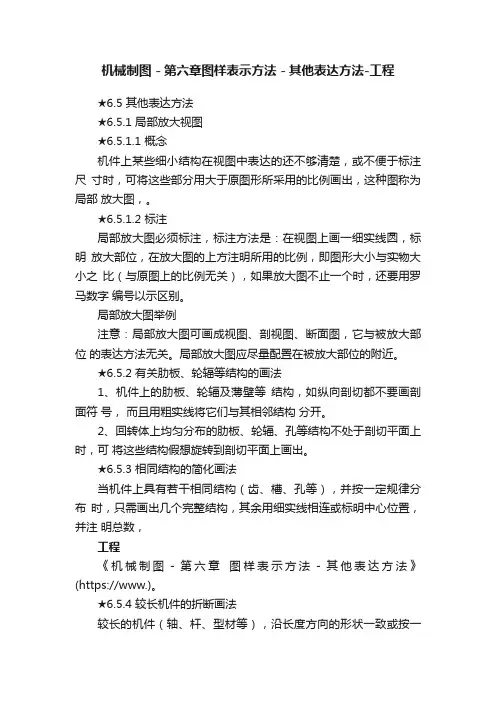

机械制图－第六章图样表示方法－其他表达方法-工程★6.5 其他表达方法★6.5.1 局部放大视图★6.5.1.1 概念机件上某些细小结构在视图中表达的还不够清楚，或不便于标注尺寸时，可将这些部分用大于原图形所采用的比例画出，这种图称为局部放大图，。

★6.5.1.2 标注局部放大图必须标注，标注方法是：在视图上画一细实线圆，标明放大部位，在放大图的上方注明所用的比例，即图形大小与实物大小之比（与原图上的比例无关），如果放大图不止一个时，还要用罗马数字编号以示区别。

局部放大图举例注意：局部放大图可画成视图、剖视图、断面图，它与被放大部位的表达方法无关。

局部放大图应尽量配置在被放大部位的附近。

★6.5.2 有关肋板、轮辐等结构的画法1、机件上的肋板、轮辐及薄壁等结构，如纵向剖切都不要画剖面符号，而且用粗实线将它们与其相邻结构分开。

2、回转体上均匀分布的肋板、轮辐、孔等结构不处于剖切平面上时，可将这些结构假想旋转到剖切平面上画出。

★6.5.3 相同结构的简化画法当机件上具有若干相同结构（齿、槽、孔等），并按一定规律分布时，只需画出几个完整结构，其余用细实线相连或标明中心位置，并注明总数，工程《机械制图－第六章图样表示方法－其他表达方法》(https://www.)。

★6.5.4 较长机件的折断画法较长的机件（轴、杆、型材等），沿长度方向的形状一致或按一定规律变化时，可断开缩短绘制，但必须按原来实长标注尺寸。

★6.5.4 较长机件的折断画法机件断裂边缘常用波浪线画出，圆柱断裂边缘常用花瓣形画出。

★6.5.5 较小结构的简化画法机件上较小的结构，如在一个图形中已表示清楚时，在其它图形中可以简化或省略。

在不致引起误解时，图形中的相贯线允许简化，例如用圆弧或直线代替非圆曲线。

★6.5.6 某些结构的示意画法网状物、编织物或机件上的滚花部分，可在轮廓线附近用细实线示意画出，并标明其具体要求。

当图形不能充分表达平面时，可以用平面符号（相交细实线）表示，如已表达清楚，则可不画平面符号。

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。

在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。

本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。

2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。

在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。

符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。

常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。

尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。

尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。

3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。

实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。

以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。

例如，机床的外形通常用实线表示。

•虚线: 虚线用于表示隐藏或不可见的物体或特征。

例如，在机械装配图中，虚线用于表示零件之间的连接。

•点线: 点线用于表示给定的尺寸或长度。

例如，在零件图中，点线用于表示孔的直径或长度。

•粗实线: 粗实线用于表示切割或焊接等特殊情况。

例如，在焊接装配图中，粗实线用于表示焊接的地方。

3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。

不同的符号代表着不同的物体或特征。

以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。

例如，在轴的图样中，一个圆代表轴的截面。

•长方形: 长方形通常用于代表零件的外形。

例如，在零件图样中，一个长方形代表零件的轮廓。

•箭头: 箭头通常用于表示方向。

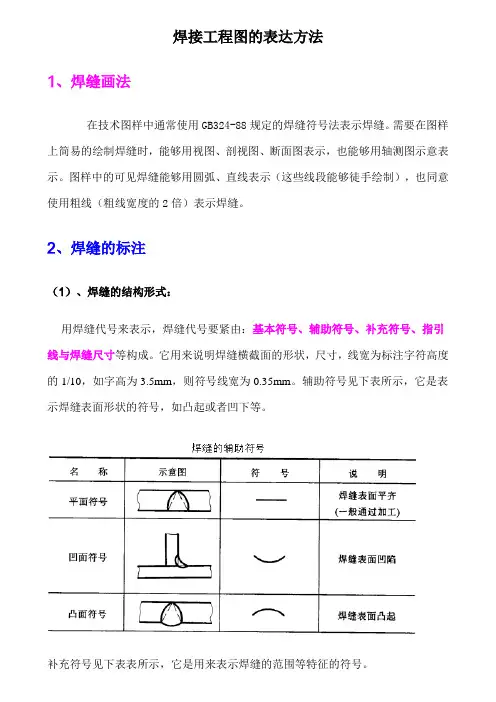

焊接工程图的表达方法1、焊缝画法在技术图样中通常使用GB324-88规定的焊缝符号法表示焊缝。

需要在图样上简易的绘制焊缝时，能够用视图、剖视图、断面图表示，也能够用轴测图示意表示。

图样中的可见焊缝能够用圆弧、直线表示（这些线段能够徒手绘制），也同意使用粗线（粗线宽度的2倍）表示焊缝。

2、焊缝的标注（1）、焊缝的结构形式：用焊缝代号来表示，焊缝代号要紧由：基本符号、辅助符号、补充符号、指引线与焊缝尺寸等构成。

它用来说明焊缝横截面的形状，尺寸，线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。

辅助符号见下表所示，它是表示焊缝表面形状的符号，如凸起或者凹下等。

补充符号见下表表所示，它是用来表示焊缝的范围等特征的符号。

（2）、指引线：使用细实线绘制，通常由带箭头的指引线（称之箭头线）与两条基准线（其中一条为实线，另一条为虚线，基准线通常与图纸标题栏的长边平行）必要时能够加上尾部（90°夹角的两条细实线），如图所示。

（3）、标注标注时，箭头线关于焊缝的位置通常没有特殊的要求。

当箭头线直接指向焊缝时，能够指向焊缝的正面或者反面。

但当标注单边V形焊缝、带钝边的单边V 形焊缝、带钝边的单边J形焊缝时，箭头线应当指向有坡口一侧的工件。

如图所示。

（4）、基准线的虚线也能够画在基准线实线的上方，如上图c所示V型焊缝在视图中不可见的一侧，标在上下都一样，一定是符号中有虚线的一侧。

（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如上图中的U形焊缝符号与下图中的角焊缝符号。

当箭头线指向焊缝的另一侧时，基本符号应标注在基准线的虚线侧，如上图c中的V形焊缝的标注与下图中下方的角焊缝。

（6）、标注对称焊缝与双面焊缝时，基准线中的虚线可省略。

如下图所示。

（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，同意省略基准线的虚线。

（8）、焊缝尺寸符号焊缝尺寸符号为：其中的字母代号含义为：其中P为钝边高度，H为坡口深度(图a)；K为焊角高度(图f)；h为焊缝的余高（图e）；S为焊缝有效高度(图h)；R为U形焊缝的根部直径；c为焊缝宽度(图h)；d为熔核直径（图g）；α为坡口角度、β为坡口面角度（图c）；b 为根部间隙（图d）；n为相同焊缝数量、l为焊缝长度、e为焊缝间隙长度（图e）。

工程施工图各种符号1. 尺寸标注符号尺寸标注符号用于标注构件的尺寸，包括长度、宽度、厚度等。

常见的尺寸标注符号包括标注箭头、尺寸线、标注数字等。

标注箭头用于指示尺寸的方向，尺寸线则连接箭头和标注数字，用于表示尺寸的大小。

尺寸标注符号需要按照国家标准进行标注，以保证施工图的准确性。

2. 材料标注符号材料标注符号用于标注构件的材料，包括钢筋、混凝土、砖等。

常见的材料标注符号包括材料图例、标注文字等。

材料图例用于表示不同材料的符号，标注文字则用于说明具体材料的规格和型号。

材料标注符号需要按照相关规范进行标注，以确保施工材料的质量和规格。

3. 设备标注符号设备标注符号用于标注施工图中的设备，包括管道、阀门、泵等。

常见的设备标注符号包括设备图例、标注文字等。

设备图例用于表示不同设备的符号，标注文字则用于说明设备的型号和规格。

设备标注符号需要按照相关标准进行标注，以保证施工设备的选择和安装。

4. 土建施工标注符号土建施工标注符号用于标注土建施工图中的各种信息，包括地基、地下管线、建筑物结构等。

常见的土建施工标注符号包括分层标注、平面布置图、结构图等。

分层标注用于标注建筑物的不同层次，平面布置图用于标注建筑物的平面布置，结构图用于标注建筑物的结构形式。

土建施工标注符号需要按照土建施工图设计规范进行标注，以确保施工的安全和稳定。

5. 电气施工标注符号电气施工标注符号用于标注电气施工图中的各种信息，包括电缆、开关、插座等。

常见的电气施工标注符号包括电气图例、电气符号、标注文字等。

电气图例用于表示不同电气设备的符号，电气符号用于表示电气设备的连接和布置，标注文字用于说明电气设备的型号和规格。

电气施工标注符号需要按照电气施工图设计规范进行标注，以确保电气设备的选择和安装。

以上是工程施工图中常见的符号使用情况，这些符号是施工图中必不可少的一部分，通过这些符号的合理标注可以让施工图更加清晰明了，为施工提供更好的指导。

希望以上内容能够帮到大家，如果有任何问题欢迎大家留言讨论。

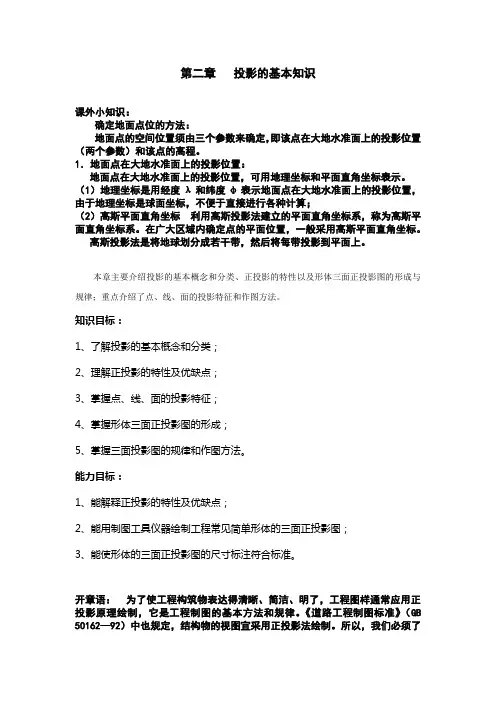

第二章投影的基本知识课外小知识：确定地面点位的方法：地面点的空间位置须由三个参数来确定，即该点在大地水准面上的投影位置（两个参数）和该点的高程。

1．地面点在大地水准面上的投影位置：地面点在大地水准面上的投影位置，可用地理坐标和平面直角坐标表示。

（1）地理坐标是用经度λ和纬度φ表示地面点在大地水准面上的投影位置，由于地理坐标是球面坐标，不便于直接进行各种计算；（2）高斯平面直角坐标利用高斯投影法建立的平面直角坐标系，称为高斯平面直角坐标系。

在广大区域内确定点的平面位置，一般采用高斯平面直角坐标。

高斯投影法是将地球划分成若干带，然后将每带投影到平面上。

本章主要介绍投影的基本概念和分类、正投影的特性以及形体三面正投影图的形成与规律；重点介绍了点、线、面的投影特征和作图方法。

知识目标：1、了解投影的基本概念和分类；2、理解正投影的特性及优缺点；3、掌握点、线、面的投影特征；4、掌握形体三面正投影图的形成；5、掌握三面投影图的规律和作图方法。

能力目标：1、能解释正投影的特性及优缺点；2、能用制图工具仪器绘制工程常见简单形体的三面正投影图；3、能使形体的三面正投影图的尺寸标注符合标准。

开章语：为了使工程构筑物表达得清晰、简洁、明了，工程图样通常应用正投影原理绘制，它是工程制图的基本方法和规律。

《道路工程制图标准》（GB 50162—92）中也规定，结构物的视图宜采用正投影法绘制。

所以，我们必须了解正投影法的投影特性，掌握绘制形体三面正投影图的方法和原理，熟悉《国标》的相关规定。

本章主要介绍了：投影的概念和分类；正投影的特性；三面正投影图的形成及其绘制；形体表面上的点、线、面的投影。

第一节投影的概念和分类一、投影的概念物体在光线的照射下，会在地面或墙面上产生影子，如图2-1-1，桥梁在阳光照射下在水面成影。

图2-1-1 桥梁在阳光下成影图2-1-2（a）是桥台模型在灯光的照射下，在纸面上产生的影子。

这种常见的自然现象，人们把它称为投影现象。

第六章机件常用的表达方法在生产实际中，对于结构和形状复杂的机件，仅采用前面所讲的三视图，就难于将它们的内、外部形状表达清楚。

为了完整、清晰、简便地表达各种机件的形状，国家标准《技术制图》（GB/T17462-1998）中规定了绘制工程图样的表达方法。

本章将介绍视图、剖视图、断面图和一些简化画法。

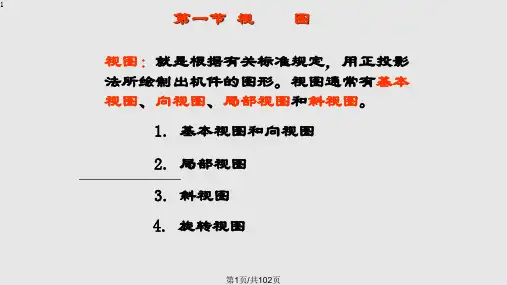

§6.1 视图视图主要用于表达机件外部结构形状，主要有基本视图、局部视图、斜视图和旋转视图等。

在视图中一般只画机件的可见轮廓，其不可见轮廓只有必要时才用虚线画出。

一、基本视图机件在基本投影面上的投影称为基本视图。

所谓基本投影面是指国家标准规定的组成正六面体的六个面。

把机件放置在该正六面体中间，然后用正投影的方法向六个基本投影面分别进行投影，就得到了该机件的六个基本视图。

除了前面已介绍的主视图、俯视图、左视图外，还有由右向左投影所得的右视图；由下向上投影所得的仰视图；由后向前投影所得的后视图。

六个基本视图必须按国家标准规定的方法进行展开，见图6.1。

展开后的六个基本视图的配置关系见图6.2。

如果在同一张图纸内按图6.2配置视图，一般不标注视图的名称。

图6.1 六个基本视图及其展开·79·图6.2 六个基本视图的配置如果根据实际的需要为了合理利用图幅而不按图6.2配置视图时，应在视图上方用大写字母标出视图名称“X”，在相应的视图附近用箭头指明获得该视图的投影方向，并标注相同的字母，如图6.3所示。

图6.3 不按基本视图配置时的视图标注二、局部视图当机件只有局部形状没有表达清楚时，不必再画出完整的基本视图，而采用局部视图。

将机件的某一部分向基本投影面投影所得的视图称为局部视图。

如图6.4中的“A”和“B”视图。

1．局部视图的画法：由于局部视图所表达的只是机件某一部分的形状，故需要画出断裂边界，其断裂边界用波浪线表示，如图6.4中的“A”所示。

当所表示的局部结构形状是封闭的完整轮廓线时，则波浪线可省略不画，如图6.4中的“B”所示。

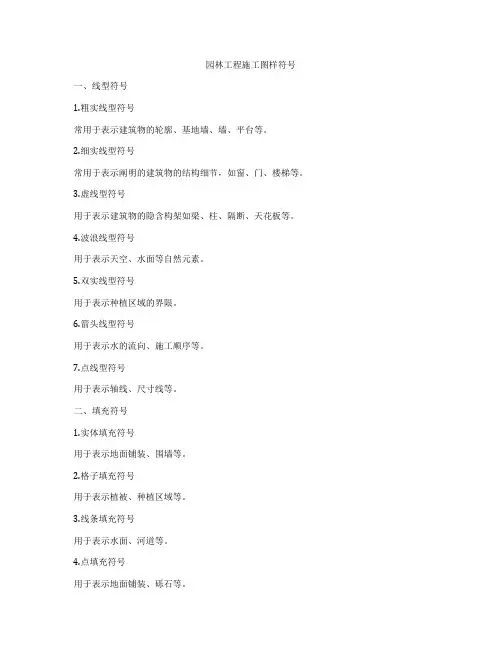

园林工程施工图样符号一、线型符号1.粗实线型符号常用于表示建筑物的轮廓、基地墙、墙、平台等。

2.细实线型符号常用于表示阐明的建筑物的结构细节，如窗、门、楼梯等。

3.虚线型符号用于表示建筑物的隐含构架如梁、柱、隔断、天花板等。

4.波浪线型符号用于表示天空、水面等自然元素。

5.双实线型符号用于表示种植区域的界限。

6.箭头线型符号用于表示水的流向、施工顺序等。

7.点线型符号用于表示轴线、尺寸线等。

二、填充符号1.实体填充符号用于表示地面铺装、围墙等。

2.格子填充符号用于表示植被、种植区域等。

3.线条填充符号用于表示水面、河道等。

4.点填充符号用于表示地面铺装、砾石等。

5.斜线填充符号用于表示草坪、绿化带等。

6.波浪填充符号用于表示水面。

7.土地填充符号用于表示土地类型、土地高度等。

三、图形符号1.矩形符号用于表示建筑物、种植区域等。

2.圆形符号用于表示树木、灯杆等。

3.三角形符号用于表示标志、警示等。

4.箭头符号用于表示流向，指引方向等。

5.波浪符号用于表示水面、水流等。

6.字母符号用于标注各个区域的名称。

7.数字符号用于标注各个区域的尺寸大小。

以上是园林工程施工图常用的符号类型，设计师必须熟练掌握这些符号的使用方法，才能设计出清晰明了的园林工程施工图。

通过合理运用符号，设计师可以有效地表达设计意图，为施工人员提供参考，确保设计方案的顺利实施。

在园林工程设计中，符号的选择和应用是设计师需要掌握的重要技能之一。

只有在掌握了符号的使用方法和意义后，设计师才能够设计出清晰、准确、易于理解的园林工程施工图，提高设计效率，确保设计质量。

因此，对于园林工程设计师来说，熟悉各种符号的含义和使用方法是非常重要的。
