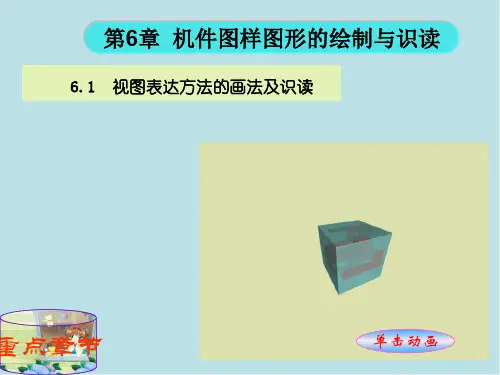

工程制图与识图6-1：视图表达方法的画法及识读

第六章机件常用的表达方法在生产实际中，对于结构和形状复杂的机件，仅采用前面所讲的三视图，就难于将它们的内、外部形状表达清楚。

为了完整、清晰、简便地表达各种机件的形状，国家标准《技术制图》（GB/T17462-1998）中规定了绘制工程图样的表达方法。

本章将介绍视图、剖视图、断面图和一些简化画法。

§6.1 视图视图主要用于表达机件外部结构形状，主要有基本视图、局部视图、斜视图和旋转视图等。

在视图中一般只画机件的可见轮廓，其不可见轮廓只有必要时才用虚线画出。

一、基本视图机件在基本投影面上的投影称为基本视图。

所谓基本投影面是指国家标准规定的组成正六面体的六个面。

把机件放置在该正六面体中间，然后用正投影的方法向六个基本投影面分别进行投影，就得到了该机件的六个基本视图。

除了前面已介绍的主视图、俯视图、左视图外，还有由右向左投影所得的右视图；由下向上投影所得的仰视图；由后向前投影所得的后视图。

六个基本视图必须按国家标准规定的方法进行展开，见图6.1。

展开后的六个基本视图的配置关系见图6.2。

如果在同一张图纸内按图6.2配置视图，一般不标注视图的名称。

图6.1 六个基本视图及其展开·79·图6.2 六个基本视图的配置如果根据实际的需要为了合理利用图幅而不按图6.2配置视图时，应在视图上方用大写字母标出视图名称“X”，在相应的视图附近用箭头指明获得该视图的投影方向，并标注相同的字母，如图6.3所示。

图6.3 不按基本视图配置时的视图标注二、局部视图当机件只有局部形状没有表达清楚时，不必再画出完整的基本视图，而采用局部视图。

将机件的某一部分向基本投影面投影所得的视图称为局部视图。

如图6.4中的“A”和“B”视图。

1．局部视图的画法：由于局部视图所表达的只是机件某一部分的形状，故需要画出断裂边界，其断裂边界用波浪线表示，如图6.4中的“A”所示。

当所表示的局部结构形状是封闭的完整轮廓线时，则波浪线可省略不画，如图6.4中的“B”所示。

三视图的画法,各种符号的含义三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。

三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。

飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图(正视图)——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图(侧视图)——能反映物体的左面形状，还有其它三个视图不是很常用。

三视图就是主视图(正视图)、俯视图、左视图(侧视图)的总称。

特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

投影规则规则主俯长对正、主左高平齐、俯左宽相等即:of thiourea, and diluted to 100mL and mix. 31.5 trivalent arsenic (As3+) standard liquid weigh accurately arsenic trioxide 0.1320g, plus 100g/L 1mL and a small amount of potassium hydroxide sub-boilingdistilled water dissolve into 100mL the bottle volume. This standard solution contains trivalent arsenic (As3+) 1mg/mL. Water level when using diluted to standard concentration for arsenic trivalent (As3+) 1 μg. Refrigerator use 7 days. 32 glass apparatus 15% nitrate soaked before using 24h. 32.1 atomic fluorescence spectrometer. 32.2, thermostatic water bath. 33 33.1 sample analysis steps deal with the body: learn from crushing 80 mesh sieve-like 2.50g (sample weight according to the content of the sample, as appropriate, increase or decrease) in 25mL graduated test tube. Add hydrochloric acid (1+1) solution 20mL, mixing, or 5.00g weigh fresh sample (sample should be homogenized into) in 25mL scale in a test tube, add 5mL hydrochloric acid and hydrochloric acid (1+1) solution diluted to scales, mixing。

《工程识图与制图（含CAD）》课程标准1.1 课程的性质该课程是道路与桥梁工程技术专业的一门专业基础课程，同时也是城市轨道交通工程技术、地下与隧道工程技术、市政工程技术、道路工程造价、道路工程检测技术等专业的专业基础课程（在不同专业其课程名称和课时数有一些差异），它是土建类课程的前导课。

通过本课程的学习，使学生能够在掌握工程制图的基本知识、几何画法的基础上，对道路工程图以及公路相关结构物（桥梁、涵洞、隧道和通道等工程实体）的图纸进行识别并会运用国家现行制图规范、规程和相关标准进行工程实体图纸的绘制，为以后的专业课学习奠定良好的基础。

1.2 设计思路本课程的设计坚持以道路桥梁工程建设从业人员的综合职业能力培养为目标，以职业教育项目课程开发原则为指导，以校企合作为路径，与行业企业合作共同开发与设计。

根据行业企业专家对道路与桥梁工程技术专业所涵盖的岗位群进行的任务和职业能力分析，紧紧围绕完成工作任务的需要来选择课程内容，设定职业能力培养目标；以任务驱动、能力训练为核心设计教学方法；以过程性考核为主线设计考核方案；以企业真实工程项目为载体设计能力训练项目，结合职业技能证书考证，强化学生实践动手能力的培养。

2.课程目标通过本课程的学习主要是培养学生的“四种”能力和“一种”作风，即培养学生正确运用正投影、轴测投影、标高投影等表达方法，绘制道路工程图样的能力；以投影理论为基础，提升空间想象和思维能力，培养阅读道路工程图样的能力；培养学生运用和执行国家标准的能力；培养学生自主学习和可持续发展能力；培养学生严谨细致、求真务实和与时俱进的工作作风。

2.1 能力目标能运用投影基本知识，利用投影原理和国家制图标准，徒手或尺规绘制正确图形；能运用制图和识图的基本知识，初步正确识读道路桥梁各类图纸；能运用计算机绘图基本知识和制图、识图知识，快速绘制道路路线工程图、桥梁工程图、涵洞工程图等图纸。

2.2 知识目标掌握国家道路制图标准，理解投影的原理和基本知识，掌握基本体、组合体的投影规律及画法，掌握轴测图的原理与画法；掌握剖面图、断面图的形成、画法、标注；理解标高投影的原理，掌握平面、曲面的表达方法，掌握坡面线、坡脚线的画法，理解和掌握道路路线工程图的识读方法、组成；了解道路路面结构图，掌握桥梁构件图的识读方法，理解掌握钢筋混凝土结构图的钢筋类型、识读方法步骤；掌握桥梁工程图的组成、识读方法步骤，了解涵洞工程图的识读知识；了解道路CAD软件的绘图环境，掌握CAD基本绘图命令，掌握道路工程图和桥梁工程图的绘制步骤和方法。

机械制图各种视图的画法1. 简介机械制图是机械工程领域中非常重要的一项技术。

在进行机械设计和制造过程中，机械制图可以帮助工程师准确地传达设计意图，并提供给制造人员进行实际制造的依据。

其中，各种视图是机械制图的基本组成部分，本文将介绍机械制图中各种视图的画法。

2. 正视图正视图是机械制图中最常见的一种视图，是从物体正面所观察到的视图。

在绘制正视图时，需要将物体主要轮廓线以及重要的细节线条准确表达出来。

正视图常常用于展示物体的外形和主要特征，帮助人们更好地理解物体的结构和功能。

以下是绘制正视图的步骤：影面上，通常位于图纸的右上角。

2.绘制主要轮廓线：根据物体的尺寸和形状，在正视图投影面上绘制物体的主要轮廓线。

通常可以使用直线连接物体的各个角点，并使用曲线来表达物体的曲面特征。

3.添加细节线条：根据设计要求和需要，可以在正视图上添加一些重要的细节线条，例如孔洞、切割等。

3. 俯视图俯视图是从物体上方所观察到的视图，可以展示物体的顶面结构和特征。

绘制俯视图的方法与绘制正视图类似，唯一的区别在于投影面的不同。

以下是绘制俯视图的步骤：影面上，通常位于图纸的左上角。

2.绘制主要轮廓线：根据物体的尺寸和形状，在俯视图投影面上绘制物体的主要轮廓线。

与正视图类似，可以使用直线和曲线来表达物体的各个角点和曲面特征。

3.添加细节线条：根据需要，在俯视图上添加一些细节线条，例如孔洞、突起等。

4. 左视图和右视图左视图和右视图是从物体的左侧和右侧所观察到的视图，可以展示物体的侧面结构和特征。

绘制左视图和右视图的步骤与绘制正视图和俯视图类似，唯一的区别在于投影面的不同。

以下是绘制左视图和右视图的步骤：1.确定左视图和右视图的位置：左视图和右视图分别位于机械制图纸上的左视图和右视图投影面上，通常位于图纸左侧和右侧。

2.绘制主要轮廓线：根据物体的尺寸和形状，在左视图和右视图投影面上绘制物体的主要轮廓线。

3.添加细节线条：根据需要，在左视图和右视图上添加一些细节线条。
