工程制图 机件的常用表达方法

  • 格式：ppt
  • 大小：11.74 MB
  • 文档页数：92

下载文档原格式

  / 92

合集下载

机械制图：机件常用的表达方法

机械制图：机件常用的表达方法
机械制图
机件常用的表达方法
机械制图
7.1 视图
一、基本视图
1. 基本概念 --在三视图(主视图、俯视图、左视图) 基础上增加: 右视图 从右向左投影 仰视图 从下向上投影 后视图 从后向前投影
机械制图
六个投影面的展开
仰视图 主视图
俯视图
机械制图
2. 基本视图的画法及标注
基本视图的配置
机械制图
局部剖视图适用范围：
① 只需要表达机件上局部结构的内部形状，不必或 不宜采用全剖视。
动画演示
② 实心杆上的孔、槽等结构，应采用局部剖视。
机械制图
2. 半剖视图
主视图若 采用全剖
问题：如果采用全剖， 就不能表达此机件的外 形，即前面的耳板没表 达清楚。 怎么办？
机械制图
解决办法：主视图采用半剖视图
已表达清 楚的内形 虚线不画
画法：以对称线为 界，一半画视图， 一半画剖视。
动画演示
机械制图
完整的半剖视图表达方案 耳板的孔也只能采 用半剖视图来表达其 内部结构，如A－A。
机械制图
⑤ 不需在剖面区域中表示材料的类别时，剖面符号可采用通用 剖面线表示。通用剖面线为细实线，最好与图形的主要轮廓或 剖面区域的对称线成45°角；同一物体的各个剖面区域，其剖 面线画法应一致。
A
A －A
A
30°
当画出的剖面线与图形的主要轮 廓线或剖面区域的轴线平行时，该图 形的剖面线应画成与水平成30°或 60°角，但其倾斜方向与其他图形的 剖面线一致。
当局部视图按基本视图的配置 4、 形式配置，且中间没有其它图 形隔开，可省略标注。
机械制图
四、斜视图
问题：对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。

(完整版)工程制图 机件的常用表达方法

(完整版)工程制图 机件的常用表达方法

B
封闭时，波浪线可省略。
● 局部视图可按基本视图
的配置形式配置，也可
按向视图的配置形式配
置。
局部视图演示
本章目录
四、斜视图
8
问题：当物体的表面与投影面成倾斜位置时，
其投影不反映实形。
VA
解决方法： ★增设一个与倾斜
表面平行的辅助
投影面。（该投影
面应垂直于一基本投 影面）
★将倾斜部分向辅 H 助投影面投射。
② 配置在其他位置的的对称的移出断面图，可省略箭头。 ③ 配置在剖切线的延长线上的对称的移出断面，可省
略标注。
本章目录
⒉ 重合断面图
60
⑴ 画法
画在视图之内，轮廓线用细实线绘制。
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
本章目录
⑵ 标注方法
61
① 配置在剖切线上的不对称的重合断面 图，可省略字母。
本章目录
22
⑦剖面线间距应根据图形的大小疏密恰当,不可过密或
过稀。
好
不好
本章目录
二、剖视图的种类
23
剖视图
1.全剖视图 2.半剖视图 3.局部剖视图
本章目录
1.全剖视图
24
用剖切面完全地剖开物体所得的剖视图。
（即将视图全部画为剖视图）
全剖视图动画演示
A－A
适用范围：
外形较简
单，内形较复
杂，而图形又
不画剖面符号，而用粗实线将
它与其邻接部分分开。
B A－A
本章目录
（2）轮辐的画法
65
轮辐
本章目录
五、均匀分布的肋板及孔的画法
66
肋不对称 A－A 孔未剖到

工程制图 07机件常用的表达方法

工程制图 07机件常用的表达方法
7.2 剖 视 图
半剖视图常用于需要在同一投影方向同时表达机件内、
外部结构形状的情况。采用半剖视时，要求机件在选定的投 影方向上必须是图形对称或基本对称。画图时，以对称中心
线为界，将表达机件外部形状的半个外形视图与表达机件内
部结构的半个剖视图组合为一个视图。这样，利用人们视觉 上的对称性，根据一半的形状就能想象出另一半的结构形状 。即同一个投影方向上“看到”了两个视图，如图7.12所示 。
7.2 剖 视 图
图7.6
剖视图的概念
1.18
第7章
机件常用的表达方法
7.2 剖 视 图
当剖切面将机件剖开后，将剩下部分用正投影法向基本投影面投影，凡可见 轮廓线全部画出，不可见的轮廓线一般不画。 当剖切面剖切机件时，剖切面切到机件上的材料部分称为剖面区域。国家标 准GB/T 17452—1998规定在剖面区域画出剖面符号。金属材料的剖面符号称为剖 面线，画成与水平线成45°的等距细实线，向左或向右倾斜均可，如图7.6(b)所 示。其他材料的剖面符号见表7-1。 画剖视图时应注意以下几点：
的外侧画出与其垂直的细实线和箭头表示投影方向。
在某些情况下可省略箭头或全部标注。 (1) 省略箭头：当剖视图按投影关系配置，中间又无其他图形隔开时，
可省略箭头。如图7.7所示机件的主视图。
(2) 省略全部标注：当单一的剖切平面通过机件的对称平面或基本对称 平面，且剖视图按投影关系配置，中间又没有其他图形隔开时，可省略全部 标注，如图7.8、图7.9所示机件的主视图。
(1) 剖切平面一般应通过零件的对称面或内部孔、槽等结构的轴心线、且平
行(或垂直)于某一投影面，以便反映结构的实形，避免出现不完整要素，如图 7.6(a)所示。 (2) 由于剖切面是假想的，因此，当机件的某一个视图画成剖视图后，其他

工程制图-机件的常用表达方法概述

工程制图-机件的常用表达方法概述

A
当剖切后产生不完整要素时，应将此部分按不剖绘制。
3. 几个平行的剖切平面
问题的提出
用几个平行的剖切平面剖 开物体的方法通常称为阶梯剖。
几个平行的剖切平面可能 是两个或两个以上，各剖切平 面的转折处必须是直角。
A－A
A－A
A
A
A
A
A
A
☆ 标注方法：
A
A
阶梯剖的标注规定与旋转剖相同。
☆ 注意问题：
除后视图外，靠近主视图的一边是物体 的后面，远离主视图的 一边是物体的前面。
主视图被确定之后，其它基本视图与主视图的 配置关系也随之确定，此时，可不标注视图名称。
国标规定：
在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视 图一般只画出机件的可见部分，必要时才画出其不可见部分。
阀体的主视图和轴测图
➢6.1.2 向视图
向视图是可以自由配置的视图。
在向视图的上方标注“”(“”为大写拉丁字母)；在相 应视图的附近用箭头指明投射方向，并标注相同的字母。
向视图必须进行标注。
注意
(1) 向视图是基本视图的另一种表现形式，它们 的主要差别在于视图的配置发生了变化。
所以，在向视图中表示投射方向的箭头应尽可 能配置在主视图上，以使所获视图与基本视图相一 致。而绘制以向视图方式表达的后视图时，应将投 射箭头配置在左视图或右视图上。
肋板不画剖面线
[例题] 將主视图画成半剖视图
肋板不画剖面 线
A—A
A
A
画半剖视要注意的是：剖与不剖的分界线必须是点划线。
[例题] 半剖视图的尺寸标注
3.局部剖视
A－A
B
B
B－B
用剖切面将物 体局部剖开，并用 波浪线表示剖切范 围，所得的剖视图 称为局部剖视图。

《工程制图及CAD绘图》机件常用表达方法

《工程制图及CAD绘图》机件常用表达方法

6.2.2 剖视图的画法及标注
需要注意的是，图所示俯视图中， 剖切平面和两肋板垂直，所以要画剖面 线；在左视图上，剖切平面和一个肋板 垂直和另一个肋板平行，所以与剖切面 垂直的肋板画剖面线，平行的肋板不画 剖面线。
6.2.3剖视图的种类
按机件被剖切范围的大小，可将剖视图分为全剖视图、半剖视图和局部 剖视图。
向视图必须是物体的一个完整视图， 不能只绘制局部图形，否则就是局部视 图。
6.1.3局部视图
当采用一定数量的基本视图后，该机件上仍有部分结构形状没有表达清楚， 但又没有必要画出其他完整的基本视图时，可单独将未表达清楚的结构形状 向基本视图投影面投射，此时所得到的一个不完整的视图称为局部视图。
6.1.3局部视图
6.1.1基本视图
6.1.1基本视图
由图所示可知，物体由前向后投射得到的视图为主视图，由上向 下投射得到的视图为俯视图，由左向右投射得到的视图为左视图， 由右向左投射得到的视图为右视图，由下向上投射得到的视图为仰 视图，由后向前投射得到的视图为后视图。
6.1.1基本视图
要将这六个基本视图展平到同一平面内，其方法为：正投影面不 动，其余各投影面按照图中箭头所指方向展开。展开后，这六个基 本视图之间仍保持”长对正、高齐平、宽相等”的投影关系，如图 所示。在同一张图纸上，如果各视图按展开位置配置时，一律不标 注视图的名称。
2.移出断面图的标注 移出断面图的标注形式及内容和剖视图相同。一般用粗短线表示 剖切面位置，用箭头表示投射方向并注上字母，在断面图的上方用 相同字母注出视图名称，如图所示。根据断面图的配置和断面图是 否对称，标注的部分内容可省略，具体情况如下。
移出断面图
(1)当移出断面图配置在剖切位置延长线上，且断面图对称时， 表示剖切位置的剖切符号用细点画线绘制(剖切线)，表示投射 方向的箭头和表示断面图名称的字母可以省略。

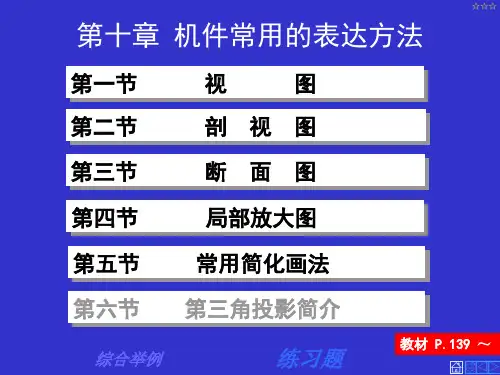

工程制图：第十章 机件常用的表达方法

工程制图：第十章 机件常用的表达方法

主视图 俯视图
左视图
一、基本视图
1、基本视图 的形成
后视图
国家标准规定： • 正六面体的六 个面为基本投影 面，将机件放在 六面体中，然后 向各基本投影面 进行投影，即得 到六个基本视图
基本投影面的展 开： • V面不动，其 他各投影面按图 中箭头所指方向 转至与V面共面 位置
P.139
3
第一节 视图
三适、用剖范视围图举的例分类 3. 局部剖视图
45
第二节 剖视图
主视图：局部剖视图 只有左端的孔需要剖开
三适、用剖范视围图举的例分类 3. 局部剖视图
俯视图：局部剖视图 只有右端的孔需要剖开 46
第二节 剖视图
主视图
•上部必须表达圆形 凸缘及三个螺孔的 分布情况，故不宜 采用剖视 • 零件下部外形较 简单可以剖开表示 其内腔
一、基本视图 3、六个基本视图的投影规律
• 主、俯、后、仰长对正 • 主、左、后、右高平齐 • 俯、左、仰、右宽相等
4
第一节 视图 一、基本视图
• 应根据机件的形状 结构 特点和复杂程 度 在完整、清晰地 表达物体特征的前提 下 选用必要的视图 使视图数量为最少
• 一般优先选用 主 俯 左视图
4. 基本视图的选用
垂直于肋板剖切（横向 剖切）需要画剖面线
31
第二节 剖视图
三、剖视图的分类
P.145
2. 半剖视图
⑴ 具有对称平面 的机件，以对称 中心线为界，一 半画成视图，另 一半画成剖视图 这种剖视图称为
半剖视图
⑵ 适用范围
机件的内、外形 状均需要表达， 同时机件的形状 对称或基本对称 时
⑶ 剖视图标注
（同前述）
⑶ 剖视图标注

工程制图课件：机件常用的表达方法

工程制图课件：机件常用的表达方法

第五章 机件常用的表达方法
2. 基本视图的配置及其关系 按照如图5-1(b)所示的方法将六个基本投影面展开，展开后的六个基本视图的配置及其投影关系如图5-2所示。 由此可见各个视图之间的关系是：主、俯、仰视图之间长对正；主、左、右、后视图之间高平齐；左、右、俯、 仰视图之间宽相等，外前内后相对应。依据规定，在同一张图纸内，六个基本视图如按图5-2所示的形式配置时， 则不需附加任何标注。
第五章 机件常用的表达方法
二、向视图 1. 向视图的概念 向视图是可以自由配置的视图。有时为了合理利用图纸或因其他原因不能按标准配置，或不能把视图画在 同一张图纸上时，可选用向视图，如图5-3中的向视图“A”、“B”、“C”。 2. 向视图的画法 向视图必须标注，其标注方法是：在向视图上方标注大写字母“×”；在相应视图附近用箭头指明视图方向， 并标注相同的字母，字母一律水平书写，如图5-3所示。
第五章 机件常用的表达方法
3. 局部剖视图 用剖切面局部地剖开机件所得到的视图，称为局部剖视图。当机件上还有部分内部结构没有表达清楚，而 又没有必要使用全剖视图或不宜使用半剖视图时，通常采用局部剖视图。 如图5-28(a)所示的箱体，其内部有空腔，顶部有一个“回”字形的凸台，底部是一块具有四个安装孔的底 板，左下面还有一个通孔。显然，箱体的上下、左右、前后都不对称；在表达方法上既不能用全剖视图，也无 法用半剖视图，故主、俯视图均使用了局部剖视图，如图5-28(b)所示。
第五章 机件常用的表达方法
表达的局部结构是完整的、且外轮廓线封闭时，断裂边界线可以省略，分别如图5-5(a)中的局部视图“A”和 “B”。
局部视图的配置：局部视图应尽量按视图关系配置，或者放在被表达部分的附近以方便看图；必要时也可 放在其他合适的位置。

机件的常用表达方法

机件的常用表达方法

2.均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
3.相同结构和小结构的简化
若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只 需用细点画线表示其中心位置。
××个
××—φ
机件上的小结构，如在一个图形中已表达清楚，其 它视图可省略或简化。
4.断开的画法 轴、杆类较长的机件，当沿长度方向形状相同或按一 定规律变化时，允许断开画出。
不作为图 线延长线
正 确
一、剖视的基本概念
§6-2
剖视图
假想用剖切面剖开机件，将处在观察者和剖切 面之间的部分移去，而将其余的部分向投影面投影 所得的图形，称为剖视图。
例：
若按视图画出的三视图孔均用虚线表示。 为了明显地表达这些结构，假想用一个通过各孔轴线的正 平面将机件剖开，移去剖切面前面部分，机件的内部结构清 楚地表现出来。
当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机 件又具有回转轴时。
4.几个平行的剖切平面剖切（阶梯剖）
A—A
A
A A A
★ 注意问题： 1）两剖切平面的转折处不应与图上的轮廓线重合， 在剖视 图上不应在转折处画线。 2）在剖视图内不能出现不完整的要素。只有当两个要素有 公共对称中心线或轴线时，可以此为界各画一半。
☆ 当剖切平面通过回转面形成的孔或凹坑时，会导致完全分离的两个断 面时，这些结构也应按剖视画。
☆
断面图形对称时，也可画在视图的中断处。
☆ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。
有时为了得到完整的断面图，也允许中间不断开。
移出断面的标注

工程制图-6机件的表达方法

工程制图-6机件的表达方法
➢ 表达方法的选择优先考虑看图方便，在表达清楚的情况 下，力求制图简单。
2
1.基本视图
6.1 视 图
基本视图是将机件向基本投影面投射所得的视图。基本投影
面是在原来三个投影面基础上，再增加三个投影面，在空间构
成一正六面体。
(1)基本视图名称
• 主视图:从前向后投射 • 俯视图:从上向下投射 • 左视图:从左向右投射
不必画出。 • 斜视图一般配置在箭头所指的方向上，但也可以配置在其它位置。 • 必要时，允许将斜视图旋转，但要标注旋转符号。表示该视图名称
的字母应靠近旋转符号的箭头端，也可将旋转角度注写在字母后。
画波浪线
斜视图通常与局部视图配用。
10
小结
• 基本视图：六个基本视图，按规定配置。 • 向视图：自由配置的基本视图，要标注。 • 局部视图：基本视图的一部分，表示某一局部结构。 • 斜视图：表示倾斜结构，让其反映实形，要标注。
(2)剖视图的画法
台阶面
步骤： ① 确定剖切面的位置和投射方向。
② 将剩余部分（断面轮廓和可见轮廓）向投影面
投射，用粗实线画出。注意画出剖切面后的可
见轮廓。
③ 在剖面区域内画上剖面符号。
14
部分材料的剖面符号
材料名称
剖面符号
金属材料（已有规 定剖面符号者除外）
材料名称
砖
剖面符号
线圈绕组元件
转子、电枢、变 压器和电抗器等 的叠钢片

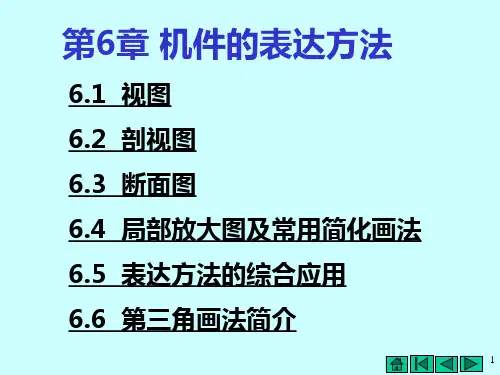

第6章 机件的表达方法
6.1 视图 6.2 剖视图 6.3 断面图 6.4 局部放大图及常用简化画法 6.5 表达方法的综合应用 6.6 第三角画法简介
1
概述
➢ 在生产实际中,当机件的形状和结构比较复杂时,如用三视 图很难把它们的内、外形状准确地表达出来，为了清楚 地表达复杂零件，国家标准规定了多种表达方法，包括 视图、剖视图、断面图、局部放大图、简化画法和其它 规定画法等。本章主要介绍机件的常用表达方法。

工程制图机件常用的表达方法

工程制图机件常用的表达方法
返回
图7-32 移出断面的省略标注(1)
④配置在视图中断处的移出断面，应全省。
图7-32 移出断面的省略标注(2)
2.重合断面图的标注
①当重合断面图形对称时，可省略标注。如图6-28 所示。 ②当重合断面图形不对称时，要标注剖切符号和箭头。如图 6-34b所示。
§7-4 局部放大图及其他规定与简化画法 一、局部放大图
图7-27 移出断面图
图7-28 重合断面图
二、断面图的画法
1.移出断面的画法
(1) 移出断面的轮廓线用粗实线绘制。 (2) 移出断面应尽量配置在剖切符号或剖切平面迹线上。 (3) 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些 结构均按剖视图绘制，即画成闭合图形。
图7-29 移出断面的画法⑴
(4)为了正确表达结构的正断面形状，剖切平面要垂直于所 表达机件结构的主要轮廓线或轴线。
图7-34 局部放大图
二、规定与简化画法
1.断开画法
图7-35 断开画法
2. 相同结构的简化画法
图7-36 相同结构的简化画法
3. 机件上肋、轮辐等的剖切画法
图7-37 机件上肋、轮辐等的剖切画法(1)
3. 机件上肋、轮辐等的剖切画法
图7-37 机件上肋、轮辐等的剖切画法(2)
4. 平面的表示法
虚线的麻烦：
⑴在三视图中，虚线表示两类不可见轮廓线：不可见的外部形状和不 可见的内部形状（孔、槽等）。在看三视图时，这两种情况难以区分。
⑵在三视图中不可见轮廓线如果与可见轮廓线重叠，则不可见轮廓线 省略不画，这样我们从图中去看懂被省略了的虚线的具体形状就有一定的 难度了。
⑶在三视图中虚线通常不标注尺寸，虚线太多，尺寸标注也有一定 的麻烦。

工程制图常用机件的表达方法

工程制图常用机件的表达方法
图7-12(b)
半剖视
以对称线为界，一半 画视图，一半画剖视。
A－A
B
B
适用范围：
内、外形都需要表达， 而形状又基本对称时。
B－B
A
A
图7-12(c)
适合作半剖的机件
当机件形状接近对称，且不对称部分已另有视图表 达清楚时，也可画成半剖视图，如图7–13所示。
图7–13 近似对称机件的半剖视图
半剖视图的标注方法及省略标注的原则与全剖视图相同。 画半剖视图应注意：
(2) 错误
图7–7 剖视图上的虚线
⒌ 几种结构不同的零件的剖视
A-A
B -B
C-C
A
AB
BC
C
7.2.2 剖视图的种类 按剖切范围，剖视图可分为全剖视图、半剖视图和局
部剖视图三种。 1. 全剖视图 用剖切面完全地剖开机件所得的剖视图，称为全剖
视图。如图7–7中的主视图即为全剖视图。 当机件的外形比较简单(或外形已在其它视图上表达
A A－A
A
B
B
B－B
5）表达机件底板、凸缘上的小孔等结构
画局部剖应注意的问题： ① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的轮廓线。 ×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中心线作局部剖的分界线。 ④ 在一个视图中，局部剖的数量不宜过多。
7.2.3 剖切方法 由于机件内部结构形状 多种多样，故剖切方法 也不尽相同。 1. 用单一剖切面剖切
图7-6 视图中的虚线
7.2.1 剖视图的概念 ⒈ 剖视图的形成
假想用剖切面(平面或 柱面)剖开机件，将处 在观察者与剖切面之间 的部分移去，将剩下部 分向投影面投影，所得 到的图形称为剖视图 (简称剖视)。剖视图主 要用于表达机件的内部 结构形状。

工程制图(第二版) (6)

工程制图(第二版) (6)

第6章 机件的常用表达方法 图6-11 剖面线的画法
第6章 机件的常用表达方法 2．画剖视图时应注意的问题 (1) 为使剖视图反映真形，剖切平面一般应平行于某一对 应的投影面，并应通过机件的对称面或孔的轴线。 (2) 由于剖切是假想的，因此，当某个视图被画成剖视图 后，其他视图仍按完整的形状画出。 (3) 在剖视图中一般不画虚线，若增加少量虚线可减少视 图数量时，才画出必要的虚线，如图6-12所示。
砖
混凝土 木材纵剖面 木材横剖面
基础周围的泥土
木质胶合板(不分层 数)
格网(筛网、过滤网等)
液体
第6章 机件的常用表达方法
第6章 机件的常用表达方法 金属材料的剖面符号为与机件主要轮廓线成45°(左右倾 斜均可)的细实线，称其为剖面线。同一机件的剖面线在不同 的剖视中均应同方向、同间隔。 当图形中有主要轮廓线与剖面线平行或垂直时，则剖面线 可改画成30°或60°方向，但其倾斜方向和间隔仍应与其他图 形保持一致，如图6-11所示。
第6章 机件的常用表达方法
第6章 机件的常用表达方法
6.1 视图 6.2 剖视图 6.3 断面图 6.4 其他表达方法 6.5 第三角画法简介
第6章 机件的常用表达方法
6.1 视 图
6.1.1 基本视图
机件向基本投影面投射所得的视图称为基本视图。 在原有三个投影面的基础上，再增加三个投影面，这六个 面在空间构成一个正六面体，如图6-1所示。以正六面体的六 个面作为基本投影面，将机件置于其中，假想六个面都是透明 的，分别将机件向六个基本投影面投影，除获得主视图、俯视 图、左视图外，还可获得右视图、仰视图和后视图，如图6-2 所示。
第6章 机件的常用表达方法 图6-5 基本视图应用举例

工程制图 机件常用的表达方法共50页文档

工程制图 机件常用的表达方法共50页文档
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
工程制图 机件常用的表达 方法
2ห้องสมุดไป่ตู้、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本章目录
16
国家标准《机械制图》中规定的剖面符号（部分）
本章目录
3.剖视图的标注 标注内容：
① 剖切线 指示剖切面的位置 [细单点长画线]。
(一般情况下可省略。)
17
A－A
② 剖切符号 A 表示剖切面起、迄 和转折位置及投射 方向。 ③ 剖视图的名称。 下列情况可省略标注：
◆ 剖视图按基本视图关系配置时，可省略箭头。
7.1 一、基本视图
视
图
主视图 俯视图 左视图 右视图 从右向左投射 仰视图 从下向上投射 后视图 从后向前投射
3
机件向基本投影面投 射所得的视图。 ⒈ 形成
V
本章目录
⒉ 六个投影面的展开
仰视图
4
主视图
俯视图
本章目录
⒊ 六个基本视图的投影对应关系
前 上 后
主视图 左视图 右 后视图 左
本章目录
斜视图的画法
A A
9
字母靠近箭头端， 符号方向与旋转 方向一致。
A
画斜视图的注意事项：
斜视图的断裂边界用波浪线或双折线表示。 斜视图通常按投射方向配置和标注。 允许将斜视图旋转配置，但需在斜视图 上方注明。
本章目录
※ 视图小结 ※
基本视图 向视图 六面视图 六面视图 局部图形
动画演示
A－A A
A B B A－A
B －B
本章目录
⑶单一剖切柱面
44
（圆柱剖切面再展开成平面）
本章目录
⒉ 一组相互平行的剖切平面 (阶梯剖或平移剖)
A－A B
B
A A
45
阶梯剖切效果演示
A A A
A
★ 标注方法： 将两剖切面平移到一个面上 ★ 适用范围： 当机件上的孔、槽及空腔等内部结构不在 同一平面内时。
本章目录
一、剖视图的概念
⒈ 剖视图的形成
剖视图概念动画演示
14
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
本章目录
2.剖视图的画图步骤
15
确定剖切面的位置 想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？ 在剖面区域内画上剖面符号。
本章目录
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
35
错误
例子
④ 实心杆上有孔、槽时，应采用局部剖视。
本章目录
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
36
错误
正确
本章目录
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
× ×
37
×
×
错误
正确
本章目录
38
×
本章目录
1.单一剖切平面 ⑴单一平行剖切面
单一剖切效果演示 (单一剖) （平行于某一基本投影面） A－ A
42
★剖视图的概念
A
A
本章目录
⑵单一斜剖切平面
★标注方法： ★适用范围： 当机件具 有倾斜部分， 同时这部分内 形和外形都需 表达时。 ★此剖视可按斜 视图的配置方 式配置。
43
(斜剖) （不平行于任何基本投影面）[投影面垂直面] A－A
5
仰视图
右视图
高
下
俯视图
长
左
长
右
度量对应关系：仍遵守“三等”规律 方位对应关系： 除后视图外，靠近主视图的一 边是物体的后面，远离主视图 的一边是物体的前面。
本章目录
二、向视图
向视图是视图位置可以自由配置的视图。
C B D E D F C F B E
6
按基本位置配置
自由配置
在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母。 ● 表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。
返总目录
7.3
一、断面图的概念
断 面 图
56
假想用剖切面将物体的某处切断，只画出该 剖切面与物体接触部分（剖面区域）的图形。
二、断面图的种类
断面图 移出断面图
断面图概念演示
重合断面图
本章目录
⒈ 移出断面图
⑴ห้องสมุดไป่ตู้画法
画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。
57
注意事项：
62
2:1
2:1
Ⅰ
Ⅱ
本章目录
二、圆柱体上因钻小孔、铣键槽等出现的交线允许用轮 廓线代替，但必须有其他视图清楚地表示了孔、槽的形 状。 交线用轮廓线代替 交线用轮廓线代替
63
三、当机件上有若干相同的结构要素并按一定的规律 分布时，只需画出几个完整的结构要素，其余的 用细实线连接或画出其中心位置。(注明总数)
●
本章目录
三、局部视图 局部视图是将物体的某一部分向基本投 影面投射所得的视图。 注意事项：
A B
7
A
B
用带字母的箭头指明要 表达的部位和投射方向 ,并注明视图名称。 ● 局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。 ● 局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置。
好
不好
本章目录
二、剖视图的种类
1.全剖视图
23
剖视图
2.半剖视图 3.局部剖视图
本章目录
1.全剖视图 用剖切面完全地剖开物体所得的剖视图。
（即将视图全部画为剖视图）
全剖视图动画演示
24
A－A
适用范围：
外形较简 单，内形较复 杂，而图形又 不对称时。
A
A
本章目录
⒉ 半剖视图
图中 虚线 过多
视 图
10
固定配置、不标注 任意配置、标注
视 图
局部视图
基本视图方式配置
向视图方式配置 按投射方向或旋转 配置、标注
本章目录
斜视图
局部图形
11
本章目录
12
课后作业：
《习题集》: Ｐ28
返总目录
7.2
剖 视 图
13
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
66
肋不对称 画成对称
A－A
B B
适用范围：
B－B
内、外形都 需要表达，而形 状又对称或基本 对称时。
A
半剖视图效果演示
本章目录
A
28
形状基本对称的机件，不对称部分另有图形 表达清楚时，仍可用半剖视图表达。
本章目录
画半剖视图时，常见的几种错误:
29
本章目录
30
本章目录
3.局部剖视图
A－A
B B
31
用剖切平面局部 地剖开物体所得的剖 视图。
25
A —A
全剖 视图
不能 表达 外形
A
A
存在什么问题？
该零件内外都有结构需表达
图形对称
本章目录
解决办法：
26
A—A
A－A
在视图的部分 已表达清楚的 半剖视图效果演示 内形虚线不画
半剖视图 以对称线 为界，一半画 视图，一半画 剖视图。
本章目录
27
注意：画半个剖视图时，剖切面的标注仍应按全剖标注。
本章目录
51
⑤ 当剖切后产生不完整要素时，该部分按不剖绘制。
A－A A－A
A
A
A A
A
A
错 误
例子
正 确
本章目录
4.组合的剖切平面(复合剖)
阶梯剖与旋转剖复合。
52
本章目录
旋转剖与旋转剖复合。
53
需加“展开”二 字
复合剖切效果演示
本章目录
54
本章目录
55
课后作业：
《习题集》: Ｐ29～34
本章目录
⒊ 两相交的剖切平面(旋转剖)
A－A
A A
48
A
A
★ 标注方法：
旋转剖切效果演示
★ 适用范围：
当机件的内部结构形状用一个剖切平面剖 切不能表达完全，且机件又具有回转轴时。
本章目录
☆ 应注意的问题：
A －A A
A
49
① 两剖切面的交线一般应与机件的回转轴线重合。
A
A
② 应按“先剖切后旋转”的方法绘制剖视图。
⑵ 移出断面的标注方法
A B
59
A
B A－A
B－B
标注内容与 剖视图相同
① 配置在剖切符号延长线上的不对称的移出断面，或按投影
关系配置的不对称的移出断面，可省略字母。 ② 配置在其他位置的的对称的移出断面图，可省略箭头。 ③ 配置在剖切线的延长线上的对称的移出断面，可省 略标注。
本章目录
⒉ 重合断面图
本章目录
☆ 应注意的问题：
46
① 两剖切平面的转折处不应与图上的轮廓线重合。 ② 在剖视图上不应在转折处画线。
A－A B B
×
A
A
A A
×
A
A×
本章目录
③ 在剖视图内不能出现不完整要素。
47
A －A
④ 当两个要素在图形上有公共 对称中心线或轴线时，可以 对称中心线或轴线为界各画 一半。
A A
A A
⑴ 画法
60
画在视图之内，轮廓线用细实线绘制。
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
本章目录
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可省略字母。
