柴油机低压油路教案

授课班级授课课时授课形式授课章节名称第二章第五节柴油机燃料供给系教学目标了解柴油机供给系统的功用与组成；掌握柴油机可燃混合气的形成与燃烧过程；掌握电控高压共轨柴油机燃油供给系统主要部件的构造和工作原理；教学重点喷油器的检测方法教学难点电控高压共轨柴油机燃油供给系统的工作原理教学手段讲授法、图例讲解、小组讨论课后作业教学后记教学内容与教学过程设计注释柴油机供给系统〖理论知识〗一、柴油机供给系统概述1.柴油机供给系统的功用与组成1）柴油机供给系统的功用2）柴油机供给系统的组成（1）燃油供给装置。

燃油供给装置包括柴油箱、输油泵、低压油管、柴油滤清器、喷油泵、调速器、高压油管、喷油器、回油管等,如图5-1所示。

（2）空气供给装置。

空气供给装置包括空气滤清器、进气歧管、增压器、中冷器和气缸盖内的进气道等。

（3）混合气形成装置即燃烧室。

（4）废气排出装置。

废气排出装置包括气缸盖内的排气道、排气歧管、排气管、消声器和烟度限制器等。

了解柴油机供给系统的功用与组成。

图5-1 柴油机燃料供给装置3）燃油供给系统的油路2.柴油机供给系统的工作原理柴油箱贮有经过沉淀和滤清的柴油。

柴油从柴油箱被吸入输油泵并泵出,经柴油滤清器滤去杂质后,进入喷油泵。

自喷油泵输出的高压柴油经高压油管和喷油器喷入燃烧室。

燃烧以后的废气经排气道、增压器排气通道、排气管、排气消声器排入大气。

输油泵的供油能力远远超过喷油泵的泵油量,过量的柴油从喷油泵的回油口经回油管路流回燃油箱(有的柴油机回油流入输油泵入口处),同时将渗入油路的空气随柴油带出,防止气阻现象的发生。

3.柴油机可燃混合气的形成与燃烧过程1）柴油机可燃混合气的形成方式按可燃混合气形成的原理,柴油机可燃混合气的形成有空间雾化混合和油膜蒸发混合两种方式。

2）柴油机的燃烧过程如图5-2所示为柴油机在压缩和做功行程中,气缸内气体压力随曲轴转角的变化关系曲线。

当曲轴转到上止点前O点位置时,喷油泵开始供油；当曲轴转到A点位置时,喷油器开始喷油。

1105柴油机课程设计一、课程目标知识目标：1. 让学生掌握1105柴油机的结构组成及其工作原理，能够准确描述柴油机各部件的功能和相互关系。

2. 使学生了解柴油机燃油供给系统的原理，掌握燃油喷射过程及其对燃烧的影响。

3. 让学生掌握1105柴油机冷却、润滑和排气系统的基本原理及作用。

技能目标：1. 培养学生运用所学的理论知识，分析柴油机运行中可能出现的故障，并提出相应的解决方法。

2. 提高学生的实际操作能力，能够正确使用检测工具对1105柴油机进行基本的检查和维护。

3. 培养学生团队协作能力，通过小组讨论、实践操作等方式，共同完成柴油机维护和故障排查任务。

情感态度价值观目标：1. 培养学生对柴油机的兴趣，激发他们学习内燃机相关知识的热情。

2. 增强学生的环保意识，让他们认识到合理使用柴油机对保护环境的重要性。

3. 引导学生树立正确的劳动观念，培养他们爱岗敬业、精益求精的工匠精神。

分析课程性质、学生特点和教学要求，本课程将重点放在理论知识与实际操作相结合，以提高学生的综合运用能力。

课程目标具体、可衡量，旨在帮助学生和教师明确课程预期成果，为后续的教学设计和评估提供依据。

二、教学内容1. 柴油机概述：介绍柴油机的定义、类型及发展历程，重点讲解1105柴油机的特点和应用领域。

教材章节：第一章 内燃机概述2. 柴油机结构及工作原理：详细讲解1105柴油机的各个组成部分，包括气缸、活塞、连杆、曲轴、燃油系统等，并分析其工作原理。

教材章节：第二章 柴油机结构及工作原理3. 燃油供给系统：介绍燃油供给系统的组成，讲解燃油喷射泵、喷油器等关键部件的原理及作用。

教材章节：第三章 燃油供给系统4. 柴油机冷却、润滑和排气系统：分析冷却、润滑和排气系统的基本原理，阐述各系统在柴油机运行中的作用。

教材章节：第四章 柴油机冷却、润滑和排气系统5. 柴油机故障分析与维护：结合实际案例，讲解1105柴油机常见故障的诊断与排除方法，介绍维护保养的基本知识。

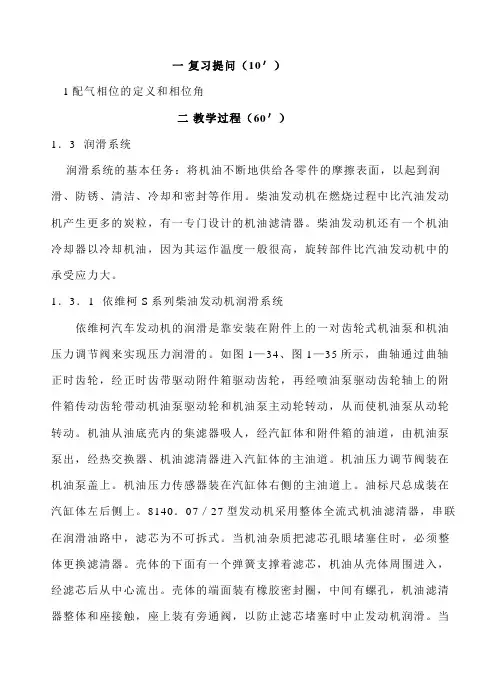

一复习提问（10＇）1配气相位的定义和相位角二教学过程（60＇）1．3 润滑系统润滑系统的基本任务：将机油不断地供给各零件的摩擦表面，以起到润滑、防锈、清洁、冷却和密封等作用。

柴油发动机在燃烧过程中比汽油发动机产生更多的炭粒，有一专门设计的机油滤清器。

柴油发动机还有一个机油冷却器以冷却机油，因为其运作温度一般很高，旋转部件比汽油发动机中的承受应力大。

1．3．1 依维柯S系列柴油发动机润滑系统依维柯汽车发动机的润滑是靠安装在附件上的一对齿轮式机油泵和机油压力调节阀来实现压力润滑的。

如图1—34、图1—35所示，曲轴通过曲轴正时齿轮，经正时齿带驱动附件箱驱动齿轮，再经喷油泵驱动齿轮轴上的附件箱传动齿轮带动机油泵驱动轮和机油泵主动轮转动，从而使机油泵从动轮转动。

机油从油底壳内的集滤器吸人，经汽缸体和附件箱的油道，由机油泵泵出，经热交换器、机油滤清器进入汽缸体的主油道。

机油压力调节阀装在机油泵盖上。

机油压力传感器装在汽缸体右侧的主油道上。

油标尺总成装在汽缸体左后侧上。

8140．07／27型发动机采用整体全流式机油滤清器，串联在润滑油路中，滤芯为不可拆式。

当机油杂质把滤芯孔眼堵塞住时，必须整体更换滤清器。

壳体的下面有一个弹簧支撑着滤芯，机油从壳体周围进入，经滤芯后从中心流出。

壳体的端面装有橡胶密封圈，中间有螺孔，机油滤清器整体和座接触，座上装有旁通阀，以防止滤芯堵塞时中止发动机润滑。

当作用在旁通阀上的压力超过0．098MPa时，旁通阀打开，机油不经滤芯，直接进入主油道，以保证发动机最低条件的润滑。

1．3．2 YC6108、YC6112系列柴油机润滑系统YC6108Q柴油机采用压力循环润滑、飞溅润滑和润滑脂润滑共三种润滑方式，简称复合润滑。

曲轴主轴承、连杆轴承、凸轮轴轴承、连杆衬套和摇臂衬套等采用压力循环润滑。

活塞、活塞环、汽缸套、齿轮、凸轮轴凸轮、挺柱、气门杆部等零件采用飞溅润滑。

水泵轴、充电发电机轴等采用定期加注润滑脂的方法来润滑。

第八章柴油机供给系教学目的与要求:
掌握柴油机供给系的低压油路和高压油路；
2.了解可燃混合气形成的特点；
3.掌握可燃混合气的形成过程；
4.了解柴油机的燃烧过程；
5.了解柴油机燃烧室的特点
教学重、难点:
柴油机供给系的低压油路和高压油路
2.可燃混合气的形成过程。

教学内容：
第一节柴油机供给系的特点组成功用
1.低压油路
2.高压油路
第二节柴油可燃混合气形成装置
一、可燃混合气形成的特点
二、可燃混合气的形成
空间混合气形成
表面蒸发混合气形成
三、燃油在气缸内燃烧过程的特点
着火落后期
速燃期
缓燃期
补燃期
四、柴油机燃烧室
对柴油机燃烧室的要求
柴油机燃烧室基本形式和主要特点
第四节喷油泵
柱塞式喷油泵的工作原理
构造
柱塞偶件、出油阀偶件
工作原理
）进油
）泵油
）回油
二、作业问题：
什么是柴油机的“三大精密偶件”？
2.柱塞式喷油泵的供油量是如何实现调节的？
第五节调速器
一、调速器的功用及类型
功用
类型
二、两极式调速器
两极式调速器结构
两极式调速器基本工作原理
）起动
）怠速
）中速
）最高转速
）停车
第七节转子泵燃油供给装置的构造与维修
二、VE泵结构和工作原理
1.组成
2.特点
3.构造
4.工作原理
1）进油过程
2）泵油过程
3）停油过程
4）压力平衡过程 5.电磁式断油阀。

《柴油机燃油供给系统概述》教学设计一、课前分析（一）教材内容分析这节课是《工程机械发动机构造与维修》第二版教材第六章第一节的内容，是对燃油供给系统的概述，它包含了柴油的性质与牌号、燃烧室的种类、柴油燃烧过程、柴油燃油供给系统的组成与作用四个方面内容。

其中燃油供给系统组成与作用、柴油的3种油路是重点，其它内容可以适当略讲。

学习本课，为学生以后排除油路故障打下坚实的理论基础。

（二）学习者特征分析授课为工程专业75班学生，绝大部分文化水平有限，高深详尽的理论是听不懂的。

他们的特点是勤于动手拙于思考，所以教学要以浅显直白的知识为主进行施教，重要又比较难记知识点反复强调。

利用一体机，多媒体课件，专业视频等工具辅助教学，同时向学生提出恰当的问题进行思考，尽一切手段加强学生对所教知识的理解。

二、教学目标设计（一）知识与技能：1．在观看教材与课件的基础上使学生对燃油供给系统有直观的认识，了解系统的组成，并简单的了解其功能。

2．培养学生自主学习、自主探索、合作学习、观察、以及总结归纳的能力。

3. 培养学生的动手实践能力，实现概念和实物的对接，看到图像或实物能直接说出名字，大体了解其的作用及工作原理。

（二）过程与方法：通过课件演示、学生交流、师生交流、实践动手等形式，培养学生善于观察、融会贯通的能力。

（三）情感与价值观：1．让学生在学习过程中培养成就感，为今后维修发动机打下良好的基础。

2．通过小组协作活动，培养学生合作竞争的意识，从而调动学生的积极性，激发学生对燃油供给系统学习的兴趣。

三、教学内容设计（一）教学重点：1、燃油供给系统的组成与作用。

2、柴油的3种流经路线。

确定依据：根据职校生现有的接受能力以及应专业书籍相关要求，当给出实物或图片时学生能指出名称和它们的基本作用。

（二）教学难点：柴油流经路线，输油泵、喷油泵的区别与作用确定依据：柴油流动路线经过的零部件较多，学生常常今天记住明天忘记，必须时时提醒，多次重复。

柴油机供给系统教案模板（精选）教案模板一、教学目标：1.了解柴油机供给系统的组成和原理。

2.掌握供油泵的工作原理和常见故障处理方法。

3.了解喷油器的结构和工作原理。

4.掌握柴油机供给系统的维护与保养方法。

二、教学重点和难点：1.掌握供油泵的工作原理和常见故障处理方法。

2.了解喷油器的结构和工作原理。

三、教学内容与方法：1.供给系统的组成和原理（讲述+示意图）a.供油泵的作用和原理b.燃油滤清器的作用和原理c.燃油管路的组成和作用d.喷油器的结构和原理2.供油泵的工作原理和常见故障处理方法（示意图+讲解+案例分析）a.燃油泵的工作原理b.常见燃油泵故障及处理方法i.供油不足ii. 供油过剩iii. 压力不稳定3.喷油器的结构和工作原理（示意图+讲解）a.喷油器的结构b.喷油器工作原理4.柴油机供给系统的维护与保养方法（讲解+案例分析）a.燃油滤清器的更换方法和注意事项b.燃油管路的检查和维护c.喷油器的维护和清洗四、教学资源：1.供油泵的示意图和工作原理图2.喷油器的示意图和工作原理图3.燃油滤清器的示意图和维护方法图4.相关案例分析资料五、教学过程：1.供给系统的组成和原理的讲解，通过示意图和实例帮助学生理解。

2.供油泵的工作原理和常见故障处理方法的讲解，结合案例分析进行实际操作。

3.喷油器的结构和工作原理的讲解，通过示意图和实例帮助学生理解。

4.柴油机供给系统的维护与保养方法的讲解，结合案例分析进行实际操作。

六、教学评估：1.课堂提问：通过提问学生对供给系统的组成和原理、供油泵的工作原理和喷油器的结构和工作原理进行回答，以评估学生的理解程度。

2.实际操作评估：组织学生进行供油泵和喷油器的维护操作，评估学生的操作技能和维护意识。

七、教学拓展：1.组织学生进行柴油机供给系统的拆装操作，加深对系统的理解。

2.邀请专业技术人员进行讲座，介绍柴油机供给系统的最新发展和技术应用。

八、教学反思：通过本堂课的教学过程，学生对柴油机供给系统的组成和原理、供油泵的工作原理和常见故障处理方法、喷油器的结构和工作原理以及维护与保养方法有了初步的了解和掌握。

了解柴油机供给系统的功用与组成； 掌握柴油机可燃混合气的形成与燃烧过程; 共轨柴油机燃油供给系统主要部件的构造和工作原理；课后作业教学后记教学内容与教学过程设计—一…—…—……"柴油■机供给系统「…一—…—……—…-〖理论知识〗一、柴油机供给系统概述 1.柴油机供给系统的功用与组成 1） 柴油机供给系统的功用 2） 柴油机供给系统的组成（1） 燃油供给装置。

燃油供给装置包括柴油箱、输油泵、低压油管、柴油滤清器、喷油泵、调速器、高压油管、喷油器、回油管等，如图5-1所示。

（2） 空气供给装置。

空气供给装置包括空气滤清器、进气歧管、增压器、中冷器和气缸 盖内的进气道等。

（3） 混合气形成装置即燃烧室。

（4） 废气排出装置。

废气排出装置包括气缸盖内的排气道、排气歧管、排气管、消声器 和烟度限制器等。

图5-1 柴油机燃料供给装置3）燃油供给系统的油路 2. 柴油机供给系统的工作原理 柴油箱贮有经过沉淀和滤清的柴油。

柴油从柴油箱被吸入输油泵并泵出授课班级 授课课时授课形式授课章节名称第二章第五节柴油机燃料供给系教学重点 喷油器的检测方法教学难点电控高压共轨柴油机燃油供给系统的工作原理教学手段讲授法、图例讲解、小组讨论教学目标掌握电控高压［了解柴油机供给 i 系统的功用与组 !成。

,经柴油滤清器滤去杂质后，进入喷油泵。

自喷油泵输出的高压柴油经高压油管和喷油器喷入燃烧室。

燃烧以后的废气经排气道、增压器排气通道、排气管、排气消声器排入大气。

输油泵的供油能力远远超过喷油泵的泵油量 ，过量的柴油从喷油泵的回油口经回油管路流回 燃油箱（有的柴油机回油流入输油泵入口处 ）,同时将渗入油路的空气随柴油带出，防止气阻现象的发生。

3. 柴油机可燃混合气的形成与燃烧过程 1） 柴油机可燃混合气的形成方式按可燃混合气形成的原理，柴油机可燃混合气的形成有空间雾化混合和油膜蒸发混合两 种方式。

2） 柴油机的燃烧过程如图5-2所示为柴油机在压缩和做功行程中 ，气缸内气体压力随曲轴转角的变化关系曲线。

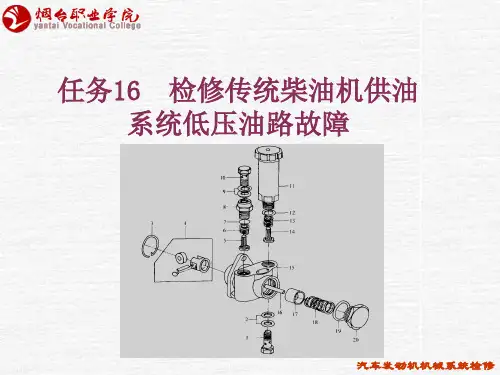

广州市高级技工学校第页共页教案用纸柴油发动机低压油路的故障诊断与排除《一》教学准备、复习提问：1、教学准备：柴油发动机总成、台架、工具2、复习提问：连杆轴承异响的故障诊断与排除的方法和安全操作要求《二》导入新课题：柴油发动机在汽车里起的作用：提供动力《三》柴油发动机低压油路的故障诊断与排除一、故障现象l、发动机无起动迹象，甚至排气管不排烟。

2、松开柴油滤清器及喷油泵放气螺钉或接头，提压手泵，该处无油流出或冒大量气泡。

二、故障原因1、油箱开关无打开或油箱内无油。

2、油箱盖通气阀堵塞。

3、油箱内上油管至喷油泵间油管堵塞或从上部脱落、折断。

4、油箱至输油泵之间油管破裂有漏气部位，使油路中进入空气。

5、柴油机滤清器滤芯或输油泵滤芯堵塞。

6、输油泵不泵油(活塞损坏或咬住，止回阀粘滞，密封不严，弹簧折断等)7、喷油泵溢油阀不密封。

8、油路中渗进了水或使用的柴油牌号不对。

三、故障诊断与排除l、松开喷油泵放气螺钉，用手泵泵油，若无油漏出，应检查油箱的油面是否过低或没有油，油箱开关是否打开，油箱盖通气阀是否堵塞，油管堵塞或漏气等，应视情况补充柴油或维修。

2、用手泵泵油，若拉出手泵柄时，明显感到有吸力松手后，又自动回位，表明燃油箱至输油泵间的油路堵塞，应进行拆检。

3、用手动泵泵油，感到来油不畅，若无正常的泵油阻力，而且泵油多次也不出油，说明低压油路有堵塞或破损、油泵活塞磨损过甚、输油泵出油阀卡滞或密封不严，应视情况疏通或更换。

4、若向上拉出手泵柄感到无吸力，但在压下手柄时感到阻力很大，说明柴油滤清器滤芯、输油泵滤网或滤清器到喷油泵之间油路堵塞，应拆下清洗疏通或更换滤芯。

5、旋松输油泵出油接头，拉动手油泵拉钮，若排出的油有气泡，说明输油泵至油箱这段油管接头松动。

若排出的是柴油，说明前段油管无故障，是滤清器或以后的高压油路有故障。

《四》安全作业教育1、正确、小心使用工具；2、遵守安全作业规范要求；《五》实习操作、巡回指导作业：学生分组进行主减速器装配调整实训，教师巡回指导学生安全、正规操作。

一复习提问（10＇）1配气相位的定义和相位角二教学过程（60＇）1．3 润滑系统润滑系统的基本任务：将机油不断地供给各零件的摩擦表面，以起到润滑、防锈、清洁、冷却和密封等作用。

柴油发动机在燃烧过程中比汽油发动机产生更多的炭粒，有一专门设计的机油滤清器。

柴油发动机还有一个机油冷却器以冷却机油，因为其运作温度一般很高，旋转部件比汽油发动机中的承受应力大。

1．3．1 依维柯S系列柴油发动机润滑系统依维柯汽车发动机的润滑是靠安装在附件上的一对齿轮式机油泵和机油压力调节阀来实现压力润滑的。

如图1—34、图1—35所示，曲轴通过曲轴正时齿轮，经正时齿带驱动附件箱驱动齿轮，再经喷油泵驱动齿轮轴上的附件箱传动齿轮带动机油泵驱动轮和机油泵主动轮转动，从而使机油泵从动轮转动。

机油从油底壳内的集滤器吸人，经汽缸体和附件箱的油道，由机油泵泵出，经热交换器、机油滤清器进入汽缸体的主油道。

机油压力调节阀装在机油泵盖上。

机油压力传感器装在汽缸体右侧的主油道上。

油标尺总成装在汽缸体左后侧上。

8140．07／27型发动机采用整体全流式机油滤清器，串联在润滑油路中，滤芯为不可拆式。

当机油杂质把滤芯孔眼堵塞住时，必须整体更换滤清器。

壳体的下面有一个弹簧支撑着滤芯，机油从壳体周围进入，经滤芯后从中心流出。

壳体的端面装有橡胶密封圈，中间有螺孔，机油滤清器整体和座接触，座上装有旁通阀，以防止滤芯堵塞时中止发动机润滑。

当作用在旁通阀上的压力超过0．098MPa时，旁通阀打开，机油不经滤芯，直接进入主油道，以保证发动机最低条件的润滑。

1．3．2 YC6108、YC6112系列柴油机润滑系统YC6108Q柴油机采用压力循环润滑、飞溅润滑和润滑脂润滑共三种润滑方式，简称复合润滑。

曲轴主轴承、连杆轴承、凸轮轴轴承、连杆衬套和摇臂衬套等采用压力循环润滑。

活塞、活塞环、汽缸套、齿轮、凸轮轴凸轮、挺柱、气门杆部等零件采用飞溅润滑。

水泵轴、充电发电机轴等采用定期加注润滑脂的方法来润滑。

石油钻井柴油机教案第一章：柴油机概述1.1 柴油机的定义与特点介绍柴油机的概念解释柴油机与汽油机的区别强调柴油机的高效性和耐用性1.2 柴油机的结构与工作原理描述柴油机的基本组成部件解释柴油机的工作循环展示柴油机的燃烧过程第二章：石油钻井柴油机的基本组成2.1 发动机本体介绍发动机本体的主要部件解释发动机本体的工作原理2.2 燃油系统描述燃油系统的组成解释燃油系统的功能2.3 冷却系统介绍冷却系统的主要部件解释冷却系统的作用第三章：石油钻井柴油机的维护与保养3.1 日常维护介绍日常维护的内容与方法强调日常维护的重要性3.2 定期保养解释定期保养的周期与内容强调定期保养对柴油机寿命的影响3.3 故障排除与维修介绍故障排除的方法与步骤解释维修的基本原则与方法第四章：石油钻井柴油机的运行与管理4.1 启动与熄火操作介绍启动与熄火操作的正确步骤强调操作注意事项4.2 运行监控与调节解释运行监控的重要指标介绍调节的方法与技巧4.3 安全防护与应急处理强调安全防护措施的重要性介绍应急处理的方法与步骤第五章：石油钻井柴油机的节能与环保5.1 节能技术介绍节能技术的方法与措施强调节能对石油钻井的重要性5.2 环保要求与标准解释环保法规与标准介绍环保措施与技术第六章：柴油机的燃烧原理与喷射技术6.1 燃烧原理解释高压燃烧室的工作原理介绍燃烧过程的优化方法6.2 喷射技术描述高压共轨喷射系统的组成解释喷射角度、喷射压力和喷油嘴清洁对性能的影响第七章：石油钻井柴油机的排放控制技术7.1 排放污染物的来源与控制目标介绍柴油机排放的主要污染物解释排放控制的目标和重要性7.2 尾气净化装置描述柴油机尾气净化装置的工作原理介绍常见的尾气净化技术，如SCR和DPF第八章：石油钻井柴油机的冷却与润滑系统8.1 冷却系统介绍冷却系统的功能与重要性解释冷却液的选择和使用注意事项8.2 润滑系统描述润滑系统的作用和重要性介绍润滑油的选择和使用方法第九章：石油钻井柴油机的故障诊断与分析9.1 故障诊断方法介绍故障诊断的基本步骤和方法强调故障诊断工具和设备的使用9.2 常见故障分析分析柴油机的常见故障及其原因提供故障排除的策略和建议第十章：石油钻井柴油机的操作培训与安全意识10.1 操作培训介绍柴油机操作培训的内容和目标强调操作规范和安全性10.2 安全意识讨论安全意识的重要性提供安全操作的指导和建议第十一章：石油钻井柴油机的性能优化11.1 动力性能优化介绍提高柴油机功率和效率的方法讨论涡轮增压和增压中冷技术的作用11.2 经济性能优化解释如何降低柴油机的燃油消耗讨论节能技术和燃烧过程优化第十二章：石油钻井柴油机的电子控制技术12.1 电子控制单元（ECU）描述ECU的功能和工作原理解释ECU在柴油机控制中的作用12.2 传感器与执行器介绍柴油机中常用的传感器和执行器解释它们在ECU控制系统中的作用第十三章：石油钻井柴油机的环保与节能技术发展趋势13.1 环保技术发展趋势讨论柴油机排放控制技术的发展方向介绍未来环保法规对柴油机的影响13.2 节能技术发展趋势解释新能源和替代燃料在柴油机中的应用讨论节能技术如何影响石油钻井行业第十四章：石油钻井柴油机的实际应用案例分析14.1 案例研究一分析一个具体的石油钻井柴油机应用案例讨论案例中的技术挑战和解决方案14.2 案例研究二分析另一个石油钻井柴油机应用案例强调案例中的操作经验和维护要点第十五章：石油钻井柴油机的未来展望15.1 新技术展望介绍新兴技术如混合动力和电动钻井平台讨论这些技术对柴油机未来的影响15.2 行业趋势与挑战分析石油钻井行业的发展趋势讨论行业面临的挑战和柴油机的应对策略重点和难点解析本文主要讲解了石油钻井柴油机的相关知识，包括柴油机的基本概念、结构原理、维护保养、运行管理、节能环保以及未来发展趋势等内容。
