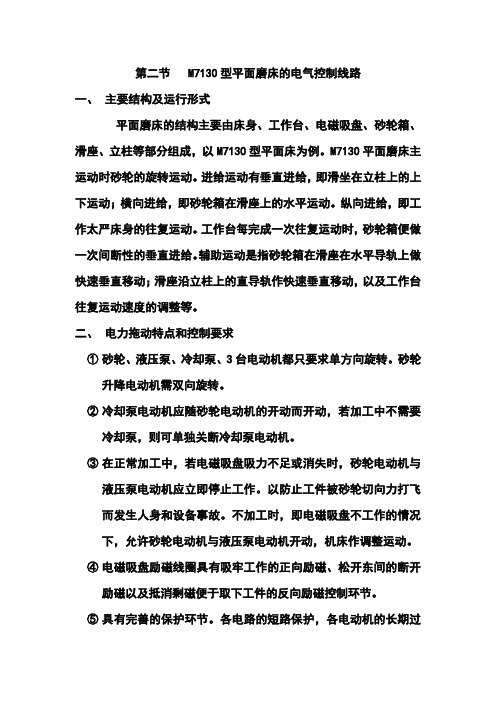

第二节 M7130型平面磨床的电气控制线路一、主要结构及运行形式平面磨床的结构主要由床身、工作台、电磁吸盘、砂轮箱、滑座、立柱等部分组成，以M7130型平面床为例。
M7130平面磨床主运动时砂轮的旋转运动。
进给运动有垂直进给，即滑坐在立柱上的上下运动；横向进给，即砂轮箱在滑座上的水平运动。
纵向进给，即工作太严床身的往复运动。
工作台每完成一次往复运动时，砂轮箱便做一次间断性的垂直进给。
辅助运动是指砂轮箱在滑座在水平导轨上做快速垂直移动；滑座沿立柱上的直导轨作快速垂直移动，以及工作台往复运动速度的调整等。
二、电力拖动特点和控制要求①砂轮、液压泵、冷却泵、3台电动机都只要求单方向旋转。
砂轮升降电动机需双向旋转。
②冷却泵电动机应随砂轮电动机的开动而开动，若加工中不需要冷却泵，则可单独关断冷却泵电动机。
③在正常加工中，若电磁吸盘吸力不足或消失时，砂轮电动机与液压泵电动机应立即停止工作。
以防止工件被砂轮切向力打飞而发生人身和设备事故。
不加工时，即电磁吸盘不工作的情况下，允许砂轮电动机与液压泵电动机开动，机床作调整运动。
④电磁吸盘励磁线圈具有吸牢工作的正向励磁、松开东间的断开励磁以及抵消剩磁便于取下工件的反向励磁控制环节。
⑤具有完善的保护环节。
各电路的短路保护，各电动机的长期过载保护，零压、欠压保护，电磁吸盘吸力不足的欠电流保护，以及线圈断开时产生高电压而危及电路中其他电器设备的过压保护等。
⑥具有机床安全照明电路与工件去磁的控制环节。
三、电气控制线路分析1.该车床型号意义M 磨床 7平面 1卧轴距台式 30工作台的工作面宽为300mm 2.电气控制线路图（1）主电路分析QS1为电源开关，主电路中有3台电动机，M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机，他们共用一组熔断器FU1作为短路保护。
砂轮电动机M1用接触器KM1控制，用热继电器FR1进行过载保护；由于冷却泵电动机M2是工作于砂轮机M1之后，所以M2的控制电路接在接触器KM1主触点下方，通过接插件X1将冷却泵电动机M2和砂轮电动机M1电源线相连，并且M2和M1电动机在主电路实现顺序控制。
M7120平面磨床控制电路分析当电源正常时，合上电源开关 SC1,欠电压继电器 KV线圈得电，KV 的动合触点闭合，可进行操作。
（1）液压泵电动机M1控制 (其控制电路位于7区）起动过程为：按下SB3 ，SB3动作,KM1线圈(得电吸合),KM1主触头闭合，KM1常开触头闭合自锁，M1 起动运转停止过程为：按下SB2,SB2动作,KM1线圈( 失电释放 ),KM1主触头断开，KM1常开触头复位断开， M1 停转。
（2）砂轮电动机M2的控制（其控制电路位于 9 区）起动过程为：按下SB5 ，SB5动作,KM2线圈（得电吸合）,KM2主触头闭合，KM2常开触头闭合，M2 起动；停止过程为：按下SB4,SB4动作，KM2线圈( 失电释放 )，KM2主触头断开,KM2常开触头复位断开M2 停转。
（3）冷却泵电动机M3的控制冷却泵电动机由于通过插座 XS1 与接触器 KM2 主触点相联，因此 M3 是与砂轮电动机 M2 联动控制，按下SB5时M3与M2同时起动，按下SB4时同时停止。
FR2 与FR3的常闭触点串联在 KM2线圈回路中，M2、M3中任一台过载时,相应的热继电器动作,都将使 KM2 线圈失电,M2、M3 同时停止。
（4）砂轮升降电动机M4的控制其控制电路位于 11 区， 12 区，采用点动控制。
砂轮上升控制过程为：按下 SB6 ， SB6动作，KM3线圈（得电吸合）KM3主触头闭合，M4 起动正转运转，砂轮上升。
当砂轮上升到预定位置时，松开 SB6 ,SB6复位断开,KM3线圈（失电释放）,KM3主触头断开，M4 停转，砂轮停止上升。
砂轮下降控制过程为：按下 SB7,SB7动作，KM4线圈（得电吸合）KM4主触头闭合，M4 起动反转运转,砂轮下降。
当砂轮下降到预定位置时，松开 SB7，SB7复位断开，KM4线圈（失电释放），KM4主触头断开，M4停转，砂轮停止下降。
2。
M7130平面磨床电气控制原理电路图解磨床是利用砂轮的周边或端面进行加工的精密机床。
砂轮的旋转是主运动，工件或砂轮的往复运动为进给运动，而砂轮架的快速移动及工作台的移动为辅助运动，磨床的种类很多，按其工作性质可分为外圆磨床、内圆磨床、平面磨床、工具磨床以及一些专用磨床等，其中尤以平面磨床应用最广。
如下图所示的是M7130平面磨床电气控制电路，下面的表格是与之对应的主要电气元件表。
其机械结构由床身、工作台、电磁吸盘、砂轮箱、滑座等部分组成，工作台上装有电磁吸盘，用以吸附工件。
工作台在液压传动机构作用下，沿着床身的导轨作往返运行，砂轮箱在电动机M4的驱动下可在主导轨上作垂直运行。
其电气设备主要安装在床身后部的壁龛盒中，控制按钮安装在床身前部的电气操纵盒上。
电气控制电路可分为主电路、控制电路、电磁吸盘控制电路和机床照明电路等部分。
M7130平面磨床电气控制电路图（点击图片看大图）M7130平面磨床主要电气元件表：主电路分析装有三台电动机，其中M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机。
电动机都采用直接起动，单方向旋转控制。
其中M1、M2由接触器KM1控制，M2再经接插器X1供电，M3由接触器KM2控制。
三台电动机共用熔断器FU1作短路保护，M1、M2由热继电器FR1作长期过载保护，M3由热继电器FR2作长期过载保护。
电动机控制电路分析由按钮SB1、SB2与接触器KM1组成砂轮M1单向旋转起动一停止控制电路；按钮SB3、SB4与接触器KM2构成液压泵M3单向旋转起动——停止控制电路。
但电动机的起动必须在下列条件之一成立时方可进行：1.电磁吸盘YH工作，并且欠电流继电器KA线圈得电吸合后；2.若电磁吸盘YH不工作，但转换开关SA1置于“去磁”位置，其触点SA1 （3-4）闭合。
电磁吸盘控制电路M7130平面磨床的电磁吸盘装在工作台上，用于固定加工工件。
当电磁铁线圈通电时，电磁铁心就产生磁场，吸住铁磁材料工件，便于磨削加工。
第四章 M7120平面磨床电路智能实训单元一、电路分析M7120型平面磨床的电气控制线路可分为主电路、控制电路、电磁工作台控制电路及照明与指示灯电路四部分。
1.主电路分析主电路中共有四台电动机，其中M1是液压泵电动机实现工作台的往复运动；M2是砂轮电动机，带动砂轮转动来完成磨削加工工件；M3是冷却泵电动机；它们只要求单向旋转，分别用接触器KM1、KM2、控制。
冷却泵电机M3只是在砂轮电机M2运转后才能运转。
M4是砂轮升降电动机，用于磨削过程中调整砂轮和工件之间的位置。
M1、M2、M3是长期工作的，所以都装有过载保护。
M4是短期工作的，不设过载保护。
四台电动机共用一组熔断器FU1作短路保护。
2.控制电路分析（1）液压泵电动机M1的控制合上总开关QS1后，整流变压器一个副边输出130伏交流电压，经桥式整流器VC整流后得到直流电压，使电压继电器KA获电动作，其常开触头（7区）闭合，为启动电机做好准备。
如果KA不能可靠动作，各电机均无法运行。
因为平面磨床的工件靠直流电磁吸盘的吸力将工件吸牢在工作台上，只有具备可靠的直流电压后，才允许启动砂轮和液压系统，以保证安全。
当KA吸合后，按下启动按钮SB3，接触器KM1通电吸合并自锁，工作台电机M1启动运转，HL2灯亮。
若按下停止按钮SB2,接触器KM1线圈断电释放，电动机M1断电停转。
（2）砂轮电动机M2及冷却泵电机M3的控制按下启动按钮SB5，接触器KM2线圈获电动作，砂轮电动机M2启动运转。
由于冷却泵电动机M3与M2联动控制，所以M3与M2同时启动运转。
按下停止按钮SB4时，接触器KM3线圈断电释放，M2与M3同时断电停转。
两台电动机的热断电器FR2和FR3的常闭触头都串联在KM2中，只要有一台电动机过载，就使KM2失电。
因冷却液循环使用，经常混有污垢杂质，很容易引起电动机M3过载，故用热继电器FR3进行过载保护。
（3）砂轮升降电动机M4的控制砂轮升降电动机只有在调整工件和砂轮之间位置时使用，所以用点动控制。
平面磨床磨头升降结构图-M7120平面磨床电气原理图和接线图在机床加工中，平面磨床，接下来中意磨床为您解说平面磨床磨头升降结构图：平面磨床电气原理图和接线图的问题。
1、平面磨床电气原理图及接线图型平面磨床的工作原理是在电源与磨床正常连接且线路的情况下，欠压继电器动作。
，其常开触点KA闭合，准备KM1和KM2接触器吸合。
当按下SB1按钮时，接触器KM1的线圈得电闭合，液压泵马达开始运转。
由于接触器KM1的吸合，自锁点自锁使M1电机在按钮松开后继续运行。
如果在工作完成后按下停止按钮，KM1将断电释放，M1将停止运行。
激光打印机的发展源于2023年施乐公司生产的一台静电复印机。
从那时起，科学家们开始专注于激光技术和激光调制技术在打印机中的应用。
说到激光打印机的诞生，我们不禁要说起被誉为“激光打印机之父”的加里·斯塔克威。
Gary Starkweizer 被调到帕洛阿尔托研究中心（PaloAltoResearchCenter 简称PARC，即帕克）工作，并于今年11月研制出一台激光电脑打印机。
2023年，施乐激光打印机上市，标志着印刷行业划时代的开始。
平面磨床结构简图。
一开始，激光打印机体积大，噪音大，预热时间长，打印质量不理想。
能够支付相当昂贵费用的公司也很少，但技术创新的速度非常快。
随着半导体激光器的发展，微机控制和激光打印机生产技术的日益成熟，成本的不断降低，1990年代产销量突飞猛进，激光打印机也开始普及。
2、平面磨床的结构是怎样的？1）高刚性高稳定性床身，床身采用整体花岗岩结构，由于花岗岩具有阻尼高、振动小、热稳定性好等特点，可以保证床身的高刚性和高稳定性磨床。
2）工作台，工作台采用整体花岗岩结构，在传统闭式静压导轨的基础上，开发了高刚性、高精度的大平面闭式静压导轨，实现大行程、平稳运行的工作台。
，可靠的往复运动。
工作台由西门子直线电机驱动。
同时，为了防止直线电机的运动影响工作台，专门为直线电机设计了独立的静压导轨。
