CAD练习题(2)

cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。

2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。

3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。

4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。

二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。

2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。

3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。

4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。

三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。

2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。

3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。

4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。

注意事项：- 确保所有图形的尺寸准确无误。

- 标注清晰，易于理解。

- 图层管理有序，便于后续修改和维护。

练习目的：- 熟练掌握CAD软件的基本操作。

- 理解并应用工程绘图的标准和规范。

- 提高空间想象能力和几何绘图能力。

练习提示：- 练习时，注意观察图形之间的关系和比例。

- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。

- 练习完成后，检查图纸的完整性和准确性。

请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。

祝你练习愉快！。

cad练习题及绘制方法CAD（Computer Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的技术。

它能够通过计算机软件实现图形的绘制、编辑和分析，大大提高了工作效率和精确度。

本文将介绍一些CAD练习题及相应的绘制方法，以帮助读者熟练掌握CAD软件的使用。

一、直线绘制直线是CAD绘图中最基本的元素之一，也是绘制其他图形的基础。

下面是一些直线绘制的练习题及相应的绘制方法。

练习题1：绘制一条水平直线，长度为100个单位。

绘制方法：1. 打开CAD软件，选择“直线”工具（通常可以通过工具栏或菜单栏找到）。

2. 在绘图区域内点击鼠标左键，确定起始点。

3. 使用方向键或输入具体数值来指定直线的长度。

4. 再次点击鼠标左键，确定终点。

练习题2：绘制一条垂直直线，长度为150个单位。

绘制方法：1. 执行绘制方法1中的步骤1。

2. 在绘图区域内点击鼠标左键，确定起始点。

3. 使用方向键或输入具体数值来指定直线的长度。

4. 在键盘上输入“90”或按下“垂直”按钮，使直线垂直于水平轴。

5. 再次点击鼠标左键，确定终点。

二、圆绘制圆是CAD绘图中常用的图形，用于表示圆形零件、孔洞等。

下面是一些圆绘制的练习题及相应的绘制方法。

练习题3：绘制一个半径为50个单位的圆。

绘制方法：1. 打开CAD软件，选择“圆”工具。

2. 在绘图区域内点击鼠标左键，确定圆心。

3. 使用方向键或输入具体数值来指定圆的半径。

4. 再次点击鼠标左键，确定圆上的一个点。

练习题4：绘制一个直径为80个单位的圆。

绘制方法：1. 执行绘制方法3中的步骤1。

2. 在绘图区域内点击鼠标左键，确定圆心。

3. 使用方向键或输入具体数值来指定圆的直径。

4. 再次点击鼠标左键，确定圆上的一个点。

三、多段线绘制多段线是由多个连接的线段组成的曲线，可以用于绘制不规则形状或曲线。

下面是一些多段线绘制的练习题及相应的绘制方法。

练习题5：绘制一个三角形，边长分别为100、150和120个单位。

cad常用练习题CAD（计算机辅助设计）是一种广泛应用于工程和制造行业的设计工具。

通过CAD软件，设计师可以创建、修改和优化各种产品和构件，以满足设计要求。

为了提高CAD技能和熟练度，以下是一些常用的CAD练习题，帮助您加强对CAD软件的理解和运用。

练习题一：2D绘图任务：使用CAD软件完成一个简单的2D绘图。

步骤：1. 打开CAD软件，并选择“新建”项目。

2. 在绘图界面上创建一个新的图层，并设置图层的属性，如线型、颜色、线宽等。

3. 使用直线工具绘制一个矩形。

4. 使用圆工具绘制一个圆。

5. 使用多段线工具绘制一个封闭形状。

6. 添加文字标注，并设置文字的属性，如字体、字号等。

7. 保存并导出图纸为常见格式，如DWG或DXF。

练习题二：3D建模任务：使用CAD软件进行基本的3D建模。

步骤：1. 打开CAD软件，并选择“新建”项目。

2. 在绘图界面上创建一个新的图层，并设置图层的属性。

3. 使用直线或圆工具绘制一个2D形状。

例如：正方形或圆形。

4. 使用拉伸命令将2D形状拉伸为3D体。

5. 使用旋转命令旋转3D体，观察不同角度下的效果。

6. 使用倒角命令添加一些倒角或圆角。

7. 在3D体上添加文字或标注。

8. 对于更高级的练习，可以尝试创建更复杂的3D模型，如建筑物或机械零件。

练习题三：装配设计任务：使用CAD软件进行部件的装配设计。

步骤：1. 打开CAD软件，并选择“新建”项目。

2. 在绘图界面上创建多个新的零件文件，并设计每个零件的形状和尺寸。

3. 使用CAD软件提供的装配功能，将各个零件按照设计要求进行组装。

4. 确保每个零件的位置、方向和连接方式正确。

5. 添加约束条件，确保装配的稳定性和正常运动。

6. 对于更复杂的装配，可以考虑添加螺纹、齿轮、链条等特殊元素。

7. 完成装配设计后，进行碰撞检测和运动仿真，验证装配的正确性。

8. 导出装配模型为常见的格式，如STL或STEP。

练习题四：图纸标注任务：使用CAD软件进行图纸标注和注释。

cad练习题（打印版）### CAD练习题（打印版）#### 一、基础绘图练习题目1：直线与圆的绘制- 绘制一条长度为100mm的水平直线。

- 在该直线的端点上绘制一个半径为50mm的圆。

题目2：多边形的绘制- 绘制一个正六边形，边长为20mm。

题目3：矩形与圆角的绘制- 绘制一个长为80mm，宽为40mm的矩形。

- 在矩形的四个角上添加半径为10mm的圆角。

#### 二、复杂图形绘制题目4：组合图形的绘制- 绘制一个由两个半径不同的圆组成的图形，一个半径为30mm，另一个半径为20mm，两圆心距离为50mm。

题目5：对称图形的绘制- 绘制一个对称的图形，包含一个矩形和两个半圆，矩形的长为60mm，宽为30mm，半圆的半径为20mm。

题目6：三维图形的绘制- 绘制一个长方体，长为100mm，宽为50mm，高为40mm。

#### 三、尺寸标注练习题目7：直线与圆的尺寸标注- 对题目1中绘制的直线和圆进行尺寸标注。

题目8：多边形与矩形的尺寸标注- 对题目2和题目3中绘制的正六边形和矩形进行尺寸标注。

题目9：组合图形的尺寸标注- 对题目4中绘制的组合图形进行尺寸标注。

#### 四、图层管理练习题目10：创建图层并应用- 创建至少三个图层，分别为“直线”，“圆”和“多边形”。

- 将题目1至题目6中的图形分别放置到相应的图层中。

题目11：图层属性的设置- 设置每个图层的颜色、线型和线宽。

题目12：图层的显示与隐藏- 隐藏“直线”图层，显示其余图层。

- 显示所有图层。

#### 五、文本和块的应用题目13：文本的创建与编辑- 在图纸上创建文本，输入“CAD练习题”并设置字体大小为10。

题目14：块的创建与插入- 将题目1中的直线和圆组合成一个块，并命名为“直线与圆”。

- 在图纸的不同位置插入该块。

#### 六、综合应用练习题目15：综合图形的绘制与标注- 绘制一个包含直线、圆、矩形、多边形和三维图形的综合图形。

cad练习题及解析CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、产品设计等领域的技术工具。

通过CAD软件，设计师可以在计算机上进行绘图和设计，提高工作效率并减少错误。

为了帮助大家更好地掌握CAD技能，下面将为大家提供一些CAD练习题及解析。

练习题1：绘制一个简单的矩形解析：在CAD软件中，选择“绘图”工具栏上的“矩形”工具，在绘图区域点击鼠标左键选择矩形的第一个角点，然后拖动鼠标绘制矩形的对角线，最后释放鼠标左键完成矩形的绘制。

练习题2：绘制一个正方形解析：在CAD软件中，选择“绘图”工具栏上的“矩形”工具，在绘图区域点击鼠标左键选择正方形的第一个角点，然后拖动鼠标绘制正方形的对角线，最后释放鼠标左键完成正方形的绘制。

练习题3：绘制一个圆解析：在CAD软件中，选择“绘图”工具栏上的“圆”工具，在绘图区域点击鼠标左键选择圆心位置，然后拖动鼠标绘制圆的半径，最后释放鼠标左键完成圆的绘制。

练习题4：绘制一条直线解析：在CAD软件中，选择“绘图”工具栏上的“直线”工具，在绘图区域点击鼠标左键选择直线的起点，然后拖动鼠标绘制直线的方向和长度，最后释放鼠标左键完成直线的绘制。

练习题5：绘制一个多边形解析：在CAD软件中，选择“绘图”工具栏上的“多边形”工具，在绘图区域点击鼠标左键选择多边形的第一个顶点，然后用鼠标依次点击其他顶点的位置，最后双击鼠标左键或者按下回车键完成多边形的绘制。

通过以上练习题的实践，我们可以熟悉CAD软件的基本操作，了解各种图形的绘制方法。

当然，CAD技术的应用远不止于此，还包括图层管理、尺寸标注、三维建模等更复杂的功能。

希望大家能够在实践中不断提升自己的CAD技能，为工程设计和创作提供更好的支持。

本文所提到的练习题仅为入门级别，希望读者能够进一步深入学习和实践，掌握更多CAD技术，并在实际工作中熟练运用。

通过不断地练习和积累，相信每个人都能成为一名优秀的CAD设计师。

加油！。

CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。

任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。

2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。

3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。

4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。

5.将圆形移动到矩形的左下角。

练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。

任务要求：1.绘制一个正六边形：每边长度为50mm。

2.在六边形的一个角上绘制一个小正方形：边长为20mm。

3.在六边形的中心绘制一个圆形：半径为30mm。

4.使用修剪工具修剪掉六边形与正方形重叠的部分。

5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。

练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。

任务要求：1.创建一个立方体：边长为100mm。

2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。

3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。

4.将圆柱体和圆锥体的交集部分从立方体中切除。

5.对模型进行渲染，设置材质与光源，使其看起来更逼真。

练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。

任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。

2.在主视图中标注部件的尺寸。

3.绘制部件的剖视图：显示圆孔的内部结构。

4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。

5.使用图层管理工具区分不同的视图和标注。

练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。

任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

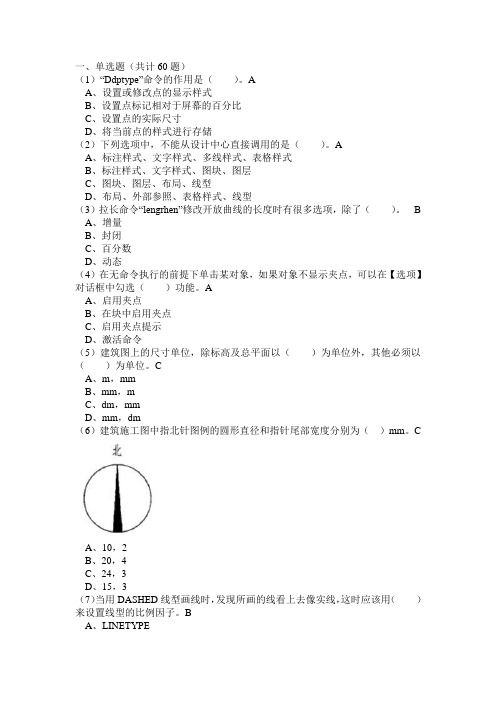

一、单选题（共计60题）（1）“Ddptype”命令的作用是（）。

AA、设置或修改点的显示样式B、设置点标记相对于屏幕的百分比C、设置点的实际尺寸D、将当前点的样式进行存储（2）下列选项中，不能从设计中心直接调用的是（）。

AA、标注样式、文字样式、多线样式、表格样式B、标注样式、文字样式、图块、图层C、图块、图层、布局、线型D、布局、外部参照、表格样式、线型（3）拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

BA、增量B、封闭C、百分数D、动态（4）在无命令执行的前提下单击某对象，如果对象不显示夹点，可以在【选项】对话框中勾选（）功能。

AA、启用夹点B、在块中启用夹点C、启用夹点提示D、激活命令（5）建筑图上的尺寸单位，除标高及总平面以（）为单位外，其他必须以（）为单位。

CA、m，mmB、mm，mC、dm，mmD、mm，dm（6）建筑施工图中指北针图例的圆形直径和指针尾部宽度分别为（）mm。

CA、10，2B、20，4C、24，3D、15，3（7）当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用（）来设置线型的比例因子。

BA、LINETYPEB、LTYPEC、FACTORD、LTSCALE（8）如果文件中含有多个属性块，使用（）命令可以隐藏块中的文字属性。

BA、定义属性B、编辑属性C、块属性管理器D、编辑文字（9）在AutoCAD中，polygon命令绘制正多边形的边数最多为（）。

DA、128B、256C、512D、1024（10）下列关于应用图层特性过滤器的描述，正确的是（）。

BA、应用图层特性过滤器可以选择名称中包含指定字符的图层B、应用图层特性过滤器可以在图层列表中只保留名称中包含指定字符的图层C、应用图层特性过滤器可以选择并显示被冻结的图层D、应用图层特性过滤器可以显示指定颜色和线型的图层（11）若将屏幕的显示范围设置成200×160，且使坐标原点位于屏幕中心，应使用“limits”命令，左下角点的坐标和右上角点的坐标为（），然后使用“zoom”命令中的“All”项即能显示设定范围。

cad练习题及答案CAD（计算机辅助设计）是现代工程设计中至关重要的技术手段之一。

通过CAD软件，设计师可以创建、修改和分析各种设计方案，大大提高了设计效率和准确性。

为了帮助初学者掌握CAD技能，以下是一些CAD练习题及答案，供读者参考和练习。

第一题：2D CAD绘图就像学习任何新的技能一样，我们从基础开始。

首先，我们将练习CAD中的二维绘图技巧。

请根据下面的要求进行绘图：要求：绘制一个简单的几何图形，包括一个正方形和一个等边三角形。

答案：以下是绘制正方形和等边三角形的CAD代码：```1. 绘制正方形：a. 输入“RECTANG”命令，然后按Enter键。

b. 指定一个角点，再指定另一个角点。

c. 输入正方形的边长。

2. 绘制等边三角形：a. 输入“POLYGON”命令，然后按Enter键。

b. 指定一个角点。

c. 输入边数，此处为3。

d. 输入等边三角形的边长。

```第二题：三维CAD建模了解了二维绘图之后，我们可以开始进行三维CAD建模的练习。

请根据下面的要求进行建模：要求：使用CAD软件创建一个简单的三维模型，如一个立方体。

答案：以下是在CAD软件中创建立方体的步骤：```1. 输入“BOX”命令，然后按Enter键。

2. 指定一个角点。

3. 输入立方体的长度、宽度和高度。

```第三题：CAD图形编辑除了创建基本的几何图形和模型外，CAD还可以用于编辑和修改现有图形。

请根据下面的要求进行编辑：要求：将一个矩形裁剪成两个三角形。

答案：以下是将矩形裁剪成两个三角形的步骤：```1. 输入“TRIM”命令，然后按Enter键。

2. 选择需要裁剪的图形（矩形）。

3. 指定控制点用于裁剪，此处为矩形的对角线交点。

4. 选择需要留下的区域，此处是两个三角形的区域。

5. 按Enter键确认裁剪操作。

```第四题：CAD尺寸标注CAD中的尺寸标注是非常重要的，它们用于指示设计图纸上的物理尺寸和距离。

请根据下面的要求进行尺寸标注：要求：给前面绘制的等边三角形加上尺寸标注。

cad画图练习题库CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计和制造业的技术与工具。

它通过使用计算机软件来创建、修改和优化设计方案，以提高设计的准确性和效率。

为了帮助大家熟悉CAD的操作和提高设计能力，下面是一些CAD画图练习题库，供大家参考和练习。

1. 练习题：2D图形绘制请使用CAD软件绘制以下图形：a) 正方形b) 长方形c) 三角形d) 圆形e) 椭圆2. 练习题：多边形绘制请使用CAD软件绘制以下多边形：a) 五边形b) 六边形c) 八边形d) 十边形e) 任意边形3. 练习题：图形编辑请使用CAD软件进行以下操作：a) 变换图形大小b) 移动图形位置c) 旋转图形角度d) 镜像图形e) 倾斜图形4. 练习题：图形组合请使用CAD软件将以下图形进行组合：a) 将两个正方形组合为一个长方形b) 将一个圆形放置于一个正方形中心c) 将一个三角形和一个正方形组合成一个梯形d) 将一个长方形放置于一个椭圆中心e) 将一个正方形旋转并放置于一个三角形内部5. 练习题：三维图形绘制请使用CAD软件绘制以下三维图形：a) 立方体b) 圆柱体c) 圆锥体d) 球体e) 多面体6. 练习题：视图生成请使用CAD软件生成以下视图：a) 正视图b) 侧视图c) 俯视图d) 斜视图e) 透视图以上是一些常见的CAD画图练习题库，通过完成这些练习题，可以帮助提高CAD软件的熟练度和图形设计的能力。

在操作过程中，请注意使用正确的CAD命令和工具，确保绘制出准确、清晰的图形。

希望以上内容对于想要学习和提升CAD技能的读者有所帮助。

通过不断练习和实践，相信你能够掌握CAD的应用技巧，成为一名优秀的设计师或工程师。

祝你在CAD画图练习中取得好成绩！。

cad工程制图练习题在工程设计和制造过程中，CAD（计算机辅助设计）工程制图是一个非常重要的环节。

通过CAD软件，工程师能够将想法转化为精确的图纸，为后续的制造和施工提供准确的依据。

为了帮助大家更好地掌握CAD工程制图技巧，本文将提供一些练习题，帮助读者熟悉CAD 软件的操作和绘图方法。

1. 练习题一：创建一个简单的平面图请使用CAD软件创建一个简单的平面图，要求如下：1）绘制一个矩形，长50mm，宽30mm；2）在矩形的中心点处标注一个圆，半径为15mm；3）绘制一个直线，连接矩形的两个对角线的中点。

2. 练习题二：创建一个三维物体模型请使用CAD软件创建一个简单的三维物体模型，要求如下：1）创建一个正方体，边长为50mm；2）在正方体的一个侧面上绘制一个圆，直径为20mm；3）将该圆拉伸成一个柱体，高度为60mm；4）绘制一个椭圆，放置在正方体的上方。

3. 练习题三：绘制工程图纸请使用CAD软件绘制一个简单的工程图纸，要求如下：1）创建一个图纸的标题栏，包括项目名称、图纸编号和日期；2）绘制图纸的边框和视图区，包括主视图、俯视图和剖视图；3）在主视图中绘制一个正方体，边长为100mm；4）在俯视图和剖视图中标注正方体的尺寸；5）绘制一个图例，说明图纸中所使用的符号和图例。

4. 练习题四：绘制建筑平面图请使用CAD软件绘制一个简单的建筑平面图，要求如下：1）绘制建筑物的外墙，包括房间的分隔和门窗的位置；2）绘制房间的内部布局，包括墙体、家具和设备的位置；3）标注房间的尺寸和门窗的大小；4）添加建筑物的名称和图例。

5. 练习题五：绘制机械零件图纸请使用CAD软件绘制一个简单的机械零件图纸，要求如下：1）绘制零件的主视图、俯视图和侧视图；2）标注零件的尺寸和加工要求；3）添加零件的名称、图号和材料信息；4）绘制零件的剖视图，并标注剖视图的尺寸和加工要求。

通过以上练习题，读者可以逐步提高自己的CAD工程制图能力，熟悉CAD软件的操作和绘图方法。

CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。

2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。

3. 保存当前图纸，并另存为.dwg格式。

4. 绘制一条长度为100mm的直线。

5. 复制上述直线，使其与原直线平行，间距为50mm。

6. 将复制的直线旋转30度。

7. 删除旋转后的直线。

8. 绘制一个半径为50mm的圆。

9. 将圆等分为8份。

10. 阵列上述圆，使其形成3行4列的图形。

二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。

2. 将矩形分解为四条线段。

3. 将其中一条线段延长20mm。

4. 绘制一个直径为30mm的圆。

5. 将圆与矩形进行相切操作。

6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。

7. 将多段线转换为样条曲线。

8. 绘制一个正三角形，边长为50mm。

9. 将正三角形进行镜像操作，镜像线为三角形的中线。

10. 绘制一个椭圆，长轴为100mm，短轴为50mm。

三、标注与文字类1. 设置当前标注样式为“建筑”。

2. 为上述矩形标注长度和宽度。

3. 在图纸上添加文字说明，内容为“CAD练习题”。

4. 设置文字样式为“宋体”，高度为5mm。

5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。

6. 为直径为30mm的圆添加半径标注。

7. 为正三角形添加角度标注。

8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。

9. 设置标注样式为“机械”，并对椭圆进行直径标注。

10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。

四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。

2. 将上述矩形的线段移动到“轮廓线”图层。

3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。

4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。

AutoCAD 【2 】演习题10.1 习题1：定命等分画圆弧◆演习解释：1.此图中央为6等分,可应用定命等分敕令分段;2.持续曲线可采用多段线的圆弧敕令快速绘制.◆操作提醒：⑴先画一条长为70的直线,然后在这条直线上6等分（如图所示）⑵应用“多段线”敕令,在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/废弃(U)/宽度(W)]:”提醒下输入a;在“指定圆弧的端点或[角度(A)/圆心(CE)/偏向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/废弃(U)/宽度(W)]:”提醒下输入d,开端绘制圆弧的偏向（如图所示）⑶反复以上的操作,完成圆弧的绘制（如图所示）⑷选择“圆”敕令,捕捉圆的中点,在“指定圆的半径或 [直径(D)]”提醒下输入35,回车⑸删除帮助线,添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆演习解释：1.此图外面由8段雷同的圆弧构成;2.应用环形阵列敕令快速绘制.◆操作提醒：⑴先画一个直径为35的圆,然后向上复制（如图所示）⑵应用“环形阵列”敕令,阵列出8个圆（如图所示）⑶应用“修剪”敕令,修剪出一段圆弧后,并删除过剩的圆（如图所示）⑷再次应用“环形阵列”敕令,阵列出8个圆弧,添加尺寸标注（如图所示）10.3 习题3：应用极轴追踪绘制图形◆演习解释：1.此图重要演习多边形的绘制;2.在绘制中央的矩形时将会用到点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项,在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆,再画一个内接图所示）⑹捕捉大圆的圆心,在矩形里面绘制一个小圆,并添加尺寸标注（如图所示）10.4 习题4：应用镜像.修剪敕令绘制图形◆演习解释：1.此图多为对称图形,可应用镜像敕令生成;2.图形中三角形里面的几条线段用边界修剪敕令完成.示）⑵应用“镜像”敕令,沿AB偏向镜像一个倒三角形（如图所示）⑶应用“圆弧”敕令,捕捉圆心,画出一段圆弧（如图所示）⑷再次应用“镜像”敕令,镜像出其它5段圆弧（如图所示）⑸应用“修剪”敕令修剪过剩线段,添加尺寸标注（如图所示）10.5 习题5：应用偏移.阵列敕令绘制图形◆演习解释：1.此图由4个雷同的图形构成,可应用环形阵列敕令完成;2.图形中等距曲线可用偏移敕令绘制.◆操作提醒：⑴应用“多段线”敕令,画一条长为20的直线,直径为10的圆弧（如图所示）⑵应用“偏移”敕令,偏移出其它线条,偏移距离为5（如图所示）⑶应用“环形阵列”敕令,阵列出图形,并添加尺寸标注（如图所示）10.6 习题6：应用阵列.缩放敕令绘制图形◆演习解释：1.此图与演习5雷同,也是用环形阵列绘制;2.应用缩放敕令缩放相对应距离.◆操作提醒：⑴应用“直线”敕令,持续画一个长为30的矩形（如图所示）（提醒：此图总大小为70,假如要盘算每个矩形的长度很麻烦,所以输入一个便于3等分偏移距离的数值,等绘制完成后再应用缩放敕令整体缩放）心,环形阵列出4个矩形（如图所示）⑷再次应用“环形阵列”敕令,捕捉B 点为圆心,再阵列出4个矩形（如图所示）⑸图形外不雅已经绘制完成,但尺寸与请求不符,须要进行修正,应用“缩放”敕令（如图所示）⑹添加尺寸标注（如图所示）10.7 习题7：应用帮助线绘制已知图形Ⅰ◆演习解释：1.此图三角形上的一点须要借助帮助线绘制;2.已知一个点和偏向的线条可以用射线来绘制.◆操作提醒：⑴应用“直线”敕令,画一条长为80的直线,再应用“结构线”敕令画一条垂直于直线的射线（如图所示）⑵应用“圆”敕令,捕捉圆心A点,画半径为95的圆,使圆和射线订交于B 点,衔接线段AB（如图所示）◆演习解释：1.此图和“习题7”一样,也是须要借助帮助线来完成绘制.◆操作提醒：⑴应用“直线”敕令,画一条长为100的直线,再应用“偏移”敕令,偏移出一条帮助线,偏移距离为45（如图所示）⑶应用“删除”敕令,删除过剩线条,并添加尺寸标注（如图所示）10.9 习题9：应用帮助线绘制已知图形Ⅲ◆演习解释：1.已知圆的直径,绘制一个2：1内接于圆的矩形;2.此图将介绍2种解法.解法一：◆操作提醒：⑴应用“矩形”敕令,绘制一个2：1的矩形,尺寸自界说（如图所示）⑵打开“对象追踪”（F11）敕令,追踪矩形中点到圆心O点,应用“圆”敕令,捕捉圆心和矩形上的一点,完成圆的绘制（如图所示）⑶如今图形外不雅已绘制完毕,但是直径不是75的,须要应用“缩放”敕令进行缩放.“缩放”敕令在习题6已经说过了,这里就不再进行具体解释（如图所示）解法二：◆操作提醒：⑴应用“圆”敕令,直接绘制直径为75的圆.然后应用“结构线”敕令,经由过程圆心画一条2：1的射线（如图所示）敕令: _xline 指定点或 [程度(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:指定经由过程点: @2,1⑵应用“矩形”敕令,打开“对象捕捉（F3）”敕令,直接衔接A.B两点（如图所示）10.10 习题10：绘制内切于圆◆演习解释：1.此图也是一个演习缩放敕令的图形;2.因为外面圆的半径未知,不能直接绘制,须要应用“多边形”敕令帮助绘制.◆操作提醒：⑴应用“多边形”敕令,绘制一个外切于圆的八边形,半径尺寸自界说（如图所示）敕令: _polygon 输入边的数量 <8>:指定正多边形的中间点或 [边(E)]:输入选项 [内接于圆(I)/外切于圆(C)] <I>: c指定圆的半径:⑵应用“圆”敕令,捕捉圆心A点和中点B点,绘制一个圆（如图所示）像”敕（如图所示）”→“点.C点个内切圆（如图所示）弧图形;2.应用CAD中优弧的半径为负值的办法绘制.◆操作提醒：⑴应用“直线”敕令,依据尺寸绘制线段（如图所示）⑵应用“圆弧”敕令,捕捉起点A,,捕捉端点B（输入e）,绘制一个圆弧,半径为-40（半径为负表示圆弧是优弧）（如图所示）敕令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或[角度(A)/偏向(D)/半径(R)]: r指定圆弧的半径: -40⑶添加尺寸标注（如图所示）10.12 习题12：应用环形阵列敕令画齿轮◆演习解释：1.此图是一个环形阵列图形;2.6个部分呈平均的环形摆放,可拾取圆心做阵列.◆操作提醒：⑴先画一个直径为60的圆,再经由过程圆心画一条35（70÷2=35）的直线（如图所示）⑵应用“偏移”敕令,偏移双方的直线,距离为 6.5（13÷2=6.5）（如图所示）⑶应用“修剪”敕令,修剪线条（如图所示）⑷应用“环形阵列”敕令,阵列出6个环形图形（如图所示）⑸应用“修剪”敕令,修剪过剩线段,并添加尺寸标注（如图所示）10.13 习题13：应用扭转复制敕令画图◆演习解释：1.此图是一个演习扭转敕令的图形;2.在复制的同时扭转,留意角度正负值的区分.◆操作提醒：⑴先画一条80的直线,然后点击直线,使其处于蓝色被编辑状况,选择A点,作为扭转复制的基点（如图所示）⑵持续回车2次,切换到“扭转”模式,输入“C”,回车,扭转角度为-39（角度为负表示顺时针扭转）（如图所示）指定移动点或[基点(B)/复制(C)/废弃(U)/退出(X)]:** 扭转 **指定扭转角度或 [基点(B)/复制(C)/废弃(U)/参照(R)/退出(X)]: c** 扭转 (多重) **指定扭转角度或 [基点(B)/复制(C)/废弃(U)/参照(R)/退出(X)]: -39⑶从B点画一条直线下来,作为扭转复制的直线（如图所示）⑷操作办法与⑵雷同,以B点为基点扭转复制出另一条直线,扭转角度为-36（如图所示）⑸应用“延长”敕令,延长直线,然后修剪.删除过剩线段（如图所示）⑹添加尺寸标注敕令完成画图（如图所示）10.14 习题14：应用多边形内.外接圆的敕令画图◆演习解释：1.此图是由3个多边形和两个圆构成的图形;2.应用多边形绘制,采用绘制后再缩放图形的办法.◆操作提醒：⑴应用“多边形”敕令绘制一个内接于圆的三角形,半径自界说（如图所示）⑺添加尺寸标注,完成绘制（如图所示）10.15 习题15：绘制圆弧图形◆演习解释：1.此图是演习绘制圆弧的图形;2.下面两段圆弧可应用“起点.圆心.角度”和“优弧”办法绘制.◆操作提醒：⑴应用“圆弧”敕令绘制一个圆弧（如图所示）敕令: _arc 指定圆弧的起点或[圆心(C)]: c指定圆弧的圆心:指定圆弧的起点: @-60,0指定圆弧的端点或[角度(A)/弦长(L)]: a⑶应用“圆弧”敕令,拾取起点A,端点B,绘制半径为-35的优弧（如图所示）敕令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/偏向(D)/半径(R)]: r指定圆弧的半径: -35⑷添加尺寸标注,完成绘制（如图所示）10.16 习题16：应用对齐敕令绘制图形◆演习解释：1.此图下面部分采用定命等分绘制;2.上面的75°可以应用对齐敕令绘制（对齐敕令为ALIGN）.◆操作提醒：⑴画一条80的直线,然后应用“定命等分”敕令,将直线3等分（如图所示）⑵再次应用“直线”敕令画2条30的直线,然后衔接AC.BC（如图所示）⑶画一条随意率性长度的直线,激活夹点A,回车2次,应用“复制扭转”敕令,复制一条75°的直线（如图所示）** 扭转 **指定扭转角度或 [基点(B)/复制(C)/废弃(U)/参照(R)/退出(X)]: c** 扭转 (多重) **指定扭转角度或 [基点(B)/复制(C)/废弃(U)/参照(R)/退出(X)]: 75⑷应用对齐敕令,在敕令行输入：“al”,捕捉目的点到A点和B点（如图所示）敕令: alALIGN指定第一个源点:指定第一个目的点:指定第二个源点:指定第二个目的点:指定第三个源点或 <持续>:是否基于对齐点缩放对象？[是(Y)/否(N)] <否>: y⑸添加尺寸标注,完成绘制（如图所示）10.17 习题17：应用扭转敕令绘制图形◆演习解释：1.此图是演习扭转敕令的演习题;2.图上斜线都是应用扭转敕令绘制的.◆操作提醒：⑴先画一条横80竖20的直线,然后再画一条随意率性长度的直线,最好画长一点（如图所示）⑵应用“扭转”敕令,指定基点A,扭转直线15°,然后绘制直线捕捉追踪到交点B（如图所示）⑶激活夹点B,回车2次,应用“复制扭转”敕令,复制一条-30°的直线（如图所示）** 扭转 **指定扭转角度或[基点(B)/复制(C)/废弃(U)/参照(R)/退出(X)]: c** 扭转 (多重) **指定扭转角度或 [基点(B)/复制(C)/废弃(U)/参照(R)/退出(X)]: -30⑷捕捉中点绘制帮助线,再应用“偏移”敕令,偏移4条直线,偏移距离为15和10（如图所示）⑸应用同样的办法,复制扭转一条30°的直线（如图所示）⑹应用“剪切”敕令,剪切过剩线段（如图所示）⑺添加尺寸标注,完成绘制（如图所示）10.18 习题18：应用多段线敕令绘制图形◆演习解释：1.此图是演习多段线敕令的演习题;2.须要用到定命等分敕令.◆操作提醒：⑴先画一条80的直线,然后在这条直线上4等分（如图所示）⑵应用“多段线”敕令,指定基点A,捕捉交点,绘制出圆弧（如图所示）敕令: _pline指定起点:指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/废弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/偏向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/废弃(U)/宽度(W)]: d⑶应用“两点”画圆敕令,绘制里面的圆（如图所示）⑷删除帮助线,添加尺寸标注,完成绘制（如图所示）10.19 习题19：应用极轴追踪绘制图形◆演习解释：1.此图是演习镜像敕令的演习题;2.须要用到极轴追踪敕令.◆操作提醒：⑴先画一个80×80的矩形（@80,80）,然后画一条对角线,再应用“偏移”敕令偏移对角线,偏移距离为10（如图所示）⑵应用“修剪”敕令,修剪线段;然后再应用“镜像”敕令,镜像出另一半（如图所示）⑶应用“矩形”敕令,启用“极轴追踪”（F10）,捕捉交点,用极轴追踪矩形的角点（如图所示）◆操作提醒：⑴先对“极轴追踪”进行设置,鼠标右击状况栏上的“极轴”,点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项,在“增量角”改为60°（改成60°的意思是：凡是60°的倍数都能追踪得到）（如图所示）⑶绘制随意率性大小的圆,最好是整数,便利复制（如图所示）⑷应用“复制”敕令,键入M多反复制,追踪A点作为基点,依次追踪程度偏向的交点,复制出3个程度圆（如图所示）敕令: _copy选择对象: 找到 1 个选择对象:指定基点或位移,或者 [反复(M)]: m指定基点: 指定位移的第二点或 <用第一点作位移>: 指定位移的第二点或<用第一点作位移>: 指定位移的第二点或 <用第一点作位移>:⑸持续应用“复制”敕令,选择3个圆,基点随意率性,追踪60°偏向,输入复制距离20,这个20就是圆的直径（如图所示）敕令: _copy选择对象: 指定对角点: 找到 3 个选择对象:指定基点或位移,或者 [反复(M)]: 指定位移的第二点或 <用第一点作位移>: 20⑺应用多段线绘制一个帮助三角形（如图所示）⑻应用偏移敕令向外偏移一个三角形,偏移距离为10,这个10是圆的半径（如图所示）⑼应用“缩放”敕令,参照缩放为标题请求尺寸80,删除帮助线,添加尺寸标注,完成绘制（如图所示）10.21 习题21：应用圆的相切敕令画圆◆演习解释：1.此图是绘制圆的演习题;2.须要用到圆的“相切.相切.半径”和“相切.相切.相切”.◆操作提醒：⑴先画一条随意率性长度的直线,然后选择这条直线,回车2次,指定A点为扭转基点,扭转角度为-43°,最后再画一条程度直线（如图所示）⑵应用“画图”→“圆”→“相切.相切.半径”敕令,指定对象与圆的第一个切点 B.指定对象与圆的第二个切点 C.输入半径30（如图所示）◆演习解释：1.此图是绘制圆的演习题;2.需应用环形阵列敕令.◆操作提醒：⑴先画一个半径为40的圆（如图所示）⑵应用“环形阵列”敕令,阵列数量6个,追踪交点B为阵列拾取中间点（如图所示）⑶应用“圆”敕令,捕捉圆心和添加尺寸标注,完成绘制（如图所示）10.23 习题23：复制扭转绘制图形◆演习解释：1.此图是复制敕令和扭转敕令的演习题;2.需应用射线（ray）敕令.◆操作提醒：⑴应用“画图”→“射线”敕令（快捷键：ray）,以A点为基点,画出2条射线（如图所示）⑵应用“复制”敕令,键入M进行多反复制,程度复制2条射线,指定第一个距离为40,指定第二个距离为60（如图所示）敕令: _copy选择对象: 找到 1 个选择对象:指定基点或位移,或者 [反复(M)]: m指定基点: 指定位移的第二点或 <用第一点作位移>: 40指定位移的第二点或 <用第一点作位移>: 60⑶选择程度射线,指定A点为基点,回车2次,逆时针扭转30°,并对其进行修剪（如图所示）⑷再次激活线段,以B点为基点,回车2次,键入C复制扭转,顺时针扭转-65°,复制扭转一条直线（如图所示）⑸画直线,并修剪帮助线段（如图所示）⑹添加尺寸标注,完成绘制（如图所示）10.24 习题24：用偏向绘制圆弧◆演习解释：1.此图是绘制圆弧的演习题,重点是圆弧的绘制偏向;2.用（@-20,0）指定第二点在第一点的左边,如许绘制的圆弧就会在上面（因为圆弧默认偏向是逆时针的）.◆操作提醒：⑴应用“圆弧”敕令,指定A点为起点,输入E回车,指定端点,（输入相对坐标@-20,0）,得到端点B;输入半径-22（如图所示）敕令: _arc 指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e 指定圆弧的端点: @-20,0指定圆弧的圆心或 [角度(A)/偏向(D)/半径(R)]: r指定圆弧的半径: -22⑵持续应用“圆弧”敕令,指定B为起点,输入E回车,指定端点A;输入半径-40（如图所示）⑶添加尺寸标注,完成绘制（如图所示）10.25 习题25：应用多种圆弧敕令办法绘制圆弧◆演习解释：1.此图将应用多种圆弧敕令的办法绘制;2.中央的5段圆弧参照“习题1”的办法绘制.◆操作提醒：⑴先画一条93的直线,然后应用“画图”→“点”→“定命等分”敕令,将直线5等分（如图所示）⑵应用“多段线”敕令,参照“习题1”的办法绘制5段圆弧（如图所示）⑶经由过程圆心,画一条帮助线,长度随意率性（提醒：须要设置极轴追踪的角度为300°）（如图所示）⑷应用“偏移”敕令,在图上拾取圆弧的半径为偏移距离,偏移出另一段线条（如图所示）⑸删除帮助线,并应用“镜像”敕令,镜像出另一条线段（如图所示）⑹应用“延长”敕令,选择图形,延长圆弧到直线（如图所示）⑺应用“圆角”敕令,选择半径R,输入圆角半径35,使2条线段圆角化（如图所示）敕令: _fillet当前设置: 模式 = 修剪,半径 = 35.0000选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]: r指定圆角半径 <35.0000>:⑻应用“画图”→“圆”→“相切.相切.半径”敕令,指定第一个切点 A.指定第二个切点B,输入半径65（如图所示）敕令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切.相切.半径(T)]: _ttr指定对象与圆的第一个切点:指定对象与圆的第二个切点:指定圆的半径: 65⑼应用“修剪”敕令,修剪线段,并添加尺寸标注（如图所示）10.26 习题26：应用帮助线和圆弧敕令绘制◆演习解释：1.此图须要用到一些帮助线;2.绘制圆弧时,留意拾取点的次序和输入尺寸的正负值.◆操作提醒：⑴先画一条65的直线,然后向上复制或偏移一条距离为50的帮助线（如图所示）⑵经由过程圆心A点,画一个半径为66的帮助圆（如图所示）⑶经由过程B点,画一条55的直线,并衔接其它线段,然后删除帮助线（如图所示）⑷应用“画图”→“点”→“定命等分”敕令,对此线段进行3等分（如图所示）⑸应用“圆弧”敕令,参照以前圆弧的习题,留意拾取点的次序和输入尺寸的正负值（如图所示）敕令: _arc 指定圆弧的起点或 [圆心(C)]: 指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点:指定圆弧的圆心或 [角度(A)/偏向(D)/半径(R)]: r指定圆弧的半径: 12⑹删除帮助线,添加尺寸标注,完成绘制（如图所示）。

练习一CAD的基本知识和基本操作1. 熟悉CAD操作界面，掌握CAD启动、新建、保存、关闭、打开和退出。

2. 掌握绘图单位、图形界限的设置。

3. 图形显示：视图缩放、平移、更新4. 坐标系、坐标、绘制直线5. 对象选取、删除和修剪。

6. 线型、颜色、线宽和图层7. 对象定位：栅格、捕捉、追踪-练习二绘制二维图形1.点样式的设置、绘制、定数等分、定距等分。

2.绘制直线类对象：射线、多线、多段线3.绘制多边形：距形、正多边形4.绘制圆弧类对象：圆、圆弧、圆环、椭圆5.绘制样条曲线6.图案填充练习三图形编辑1.调整对象位置：复制、镜像、偏移、阵列、移动2.调整对象尺寸：缩放、拉伸、延伸、拉长、打断3.倒角与倒圆角4.编辑多段线、多线和样条曲线5.使用夹持点编辑6.图形性质管理7.分解、面域、特性管理、特性匹配8.计算与查询：面积、周长、距离、坐标、显示实体参数练习四利用图块和属性绘图注写文字标注尺寸1.块的基本操作：创建块、插入块、块分解2.外部参照3.利用带有属性的块绘图：定义属性、编辑属性4.设置文字样式5.文字的输入：单行文字、多行文字6.输入特殊字符7.编辑文字8. 设置标注样式：线性、角度、直径、半径9.长度型尺寸标注：线性、对齐、基线、连续10.角度和径向标注11.引线标注和坐标标注12.快速标注13.标注形位公差14.编辑尺寸标注：相关性、标注、文字、更新15.设计中心练习五三维绘图1.模型空间和图纸空间2.三维坐标系3.显示三维图形4.轴测图5.三维实体造型6.编辑三维图形7.修改三维实体练习六图形输出综合实例1.配置输出设备2.输出图形3.绘制零件图4.绘制装配图。

典型练习之二（实例版方向）一、单项选择题。

（以下各小题给出的四个选项中，只有一个符合题目要求，请选择相应的选项，不选、错选均不得分，共30题，每题2分，共60分。

）1.“图层”工具栏中按钮“将对象的图层置为当前”的作用是？（ ）A．将所选对象移至当前图层B．将所选对象移出当前图层C．将选中对象所在的图层置为当前层D．增加图层2.下面哪个选项将图形进行动态放大？（ ）A．ZOOM/(D) B．ZOOM/(W) C．ZOOM/(E) D．ZOOM/(A)3.当捕捉设定的间距与栅格所设定的间距不同时？（ ）A．捕捉仍然只按栅格进行B．捕捉时按照捕捉间距进行C．捕捉既按栅格，又按捕捉间距进行D．无法设置4.在选择集中去除对象，按住哪个可以进行去除对象选择？（ ）A．SPACE B．SHIFT C．CTRL D．ALT5.所有尺寸标注公用一条尺寸界线的是？（ ）A. 引线标注B. 连续标注C. 基线标注D. 公差标注6.利用夹点对一个线性尺寸进行编辑，不能完成的操作是？（ ）A. 修改尺寸界线的长度和位置B. 修改尺寸线的长度和位置C. 修改文字的高度和位置D. 修改尺寸的标注方向7.使用Scale命令缩放图形时，在提示输入比例时，输入r，然后指定缩放的参照长度分别为1、2，则缩放后的比例值为？（ ）A. 2B. 1C. 0.5D. 48.绘制带有圆角的矩形，首先要（ ）A. 先确定一个角点B. 绘制矩形再倒圆角C. 先设置圆角再确定角点D．先设置倒角再确定角点9.同时填充多个区域，如果修改一个区域的填充图案而不影响其它区域,则（ ）A. 将图案分解B. 在创建图案填充的时候选择“关联”C. 删除图案，重新对该区域进行填充D. 在创建图案填充的时候选择“创建独立的图案填充”10.AutoCAD中“°”“±”“Φ”控制符依此是（ ）A. %%D，%%P，%%CB. %%P，%%C，%%DC. D%%，P%%，C%%D. P%%，C%%，D%%11．使用move移动一个图形，指定移动的基点坐标为（30,80)，第二点位置为（@60<45），则移动后的基点坐标是多少？（ ）A. 60,45B. 90,135C. 72.42,135D. 72.42,122.4212. 实体填充区域不能表示为以下哪项？（ ）A. 图案填充（使用实体填充图案）B. 三维实体C. 渐变填充D.宽多段线或圆环13. 根据图案填充创建边界时，边界类型可能是以下哪些选项？（ ）A. 多段线B. 样条曲线C. 三维多段线D.螺旋线14. 在“尺寸标注样式管理器”中将“测量单位比例”的比例因子设置为0.5，则30°的角度将被标注为（ ）？A. 15B. 60C. 30D. 与注释比例相关，不定15. 在系统默认情况下，图案的边界可以重新生成的边界是（ ）A. 面域B. 样条线C. 多段线D. 面域或多段线16. 要剪切与剪切边延长线相交的圆，则需执行的操作为（ ）A. 剪切时按住 “Shift”键B. 剪切时按住 “Alt”键C. 修改“边”参数为“延伸”D. 剪切时按住 “Ctrl”键17. 在AutoCAD中，构造选择集非常重要，以下哪个不是构造选择集的方法？（ ）A. 按层选择B. 对象选择过滤器C. 快速选择D. 对象编组18. 关于图块的创建，下面说法不正确的是：（ ）A. 任何dwg图形均可以作为图块插入B. 使用block命令创建的图块只能在当前图形中调用C. 使用-block命令创建的图块可以被其他图形调用D. 使用wblock命令可以将当前图形的图块再次写块19．要在打印图形中精确地缩放每个显示视图，可以使用以下方法设置每个视图相对于图纸空间的比例（ ）A. “特性”选项板B. ZOOM 命令的 XP 选项C. “视口”工具栏更改视口的视图比例D. 以上都可以20．视口最大化的状态保存在以下哪个系统变量中？（ ）A. VSEDGESB. VPLAYEROVERRIDESMODEC. VPMAXIMIZEDSTATED. VSBACKGROUNDS21．能够保存三维几何图形、视图、光源和材质的文件格式是（ ）A. dwfB. 3D StudioC. wmfD. dxf22．在一张复杂图样中，要选择半径小于10的圆，如何快速方便的选择？（ ）A. 通过选择过滤B. 执行快速选择命令，在对话框中设置对象类型为圆，特性为直径，运算符为小于，输入值为10，单击确定C. 执行快速选择命令，在对话框中设置对象类型为圆，特性为半径，运算符为小于，输入值为10，单击确定D. 执行快速选择命令，在对话框中设置对象类型为圆，特性为半径，运算符为等于，输入值为10，单击确定23．下列哪个命令可以实现修改三维面的边的可见性( )A．EDGEB．PEDITC．3DFACED．DDMODIFY24.使用join命令合并椭圆弧时，合并的方向是？（ ）A．从源对象逆时针合并圆弧 B．从源对象顺时针合并圆弧C．从目标对象逆时针合并圆弧 D．从目标对象顺时针合并圆弧25.在尺寸公差的上偏差中输入“0.021”，下偏差中输入“0.015”，则标注尺寸公差的结果是（ ）A．上偏0.021，下偏0.015 B．上偏 0.021，下偏0.015C．上偏0.021，下偏 0.015 D．上偏 0.021，下偏-0.01526.不能作为多重引线线型类型的是（ ）A．直线 B．多段线 C．样条曲线 D．以上均可以27.实体中的拉伸命令和实体编辑中的拉伸命令有什么区别（ ）A．没什么区别B．前者是对多段线拉伸，后者是对面域拉伸C．前者是由二维线框转为实体，后者是拉伸实体中的一个面D．前者是拉伸实体中的一个面，后者是由二维线框转为实体28.以下哪个命令的功能是创建绕选定轴旋转而成的旋转网格( )A．ROTATE3D B． ROTATE C． RULESURF D．REVSURF29.在Streering Wheels控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态观察的轴心使用鼠标加什么键盘可以调整( )A. ShiftB. CtrlC. AltD. Tab30.栅格样式设置中，系统设置不在以下的位置显示点栅格？（ ）A. 二维模型空间B. 块编辑器C. 三维模型空间D. 图纸/布局二、操作题。

cad 直线练习题CAD直线练习题在CAD（计算机辅助设计）软件中，直线绘制是最基础也是最常用的功能之一。

掌握直线的绘制方法和技巧对于CAD软件的运用至关重要。

本文将为大家提供一些CAD直线练习题，帮助大家熟悉并熟练掌握直线的绘制。

1. 练习题一：绘制水平直线要求绘制一条水平直线，长度为10个单位。

解析：在CAD软件中，绘制直线通常使用"Line"命令。

首先选择"Line"命令，然后在绘图区中点击起点，拖动鼠标并点击终点。

2. 练习题二：绘制垂直直线要求绘制一条垂直直线，长度为8个单位。

解析：与练习题一类似，选择"Line"命令，点击起点，拖动鼠标垂直方向，并点击终点。

3. 练习题三：绘制倾斜直线要求绘制一条倾斜角度为45度的直线，长度为12个单位。

解析：在CAD软件中，可以通过输入具体的角度来绘制倾斜直线。

选择"Line"命令，点击起点，然后在命令行中输入"@12<45"，其中"12"表示长度，"45"表示角度。

4. 练习题四：绘制平行直线要求绘制两条平行直线，长度均为6个单位。

解析：在CAD软件中，可以使用"Offset"命令来绘制平行直线。

首先选择"Line"命令，点击起点，拖动鼠标并点击终点。

然后选择"Offset"命令，输入偏移距离为6个单位，并选择已绘制的直线作为参考对象，绘制第二条平行直线。

5. 练习题五：绘制射线要求绘制一条射线，长度为14个单位。

解析：在CAD软件中，绘制射线可以使用"Ray"命令。

选择"Ray"命令，点击起点，拖动鼠标并点击目标点，然后输入射线的长度为14个单位。

通过以上练习题，可以帮助我们熟悉并熟练掌握CAD软件中直线的绘制方法和技巧。

练习题（一）1）绘制矩形时，R E C TA N G L E命令需要什么信息？a. 起始角、宽度和高度；b. 矩形四个角的坐标；c. 矩形对角线的对角坐标；d. 矩形的三个相邻角坐标。

2) 绘制实线时，选择第二点后：a. 屏幕上什么也没有出现；b. 提示输入实线宽度；c. 绘制线段并终止命令；d. 绘制第一线段并提示输入下一点。

3) 为了绘制多个连接线段，必须多次调用L I N E命令吗？ a. 对；b. 错；4) 文件扩展名. B A K代表：a. 备份文件；b. 二元文件；c. 二元属性文件；d. 图形文件；e. b和c 都是。

5) HELP命令不能使用在：a. 调用L I N E命令期间；b. 调用C I R C L E命令中T T R选项期间；c. 列出命令；d. 文本字符串。

6) 用相对直角坐标设置的点涉及到：a. 上一指定点或位置；b. 球坐标原点；c. 屏幕左下角点；d. 以上都是。

7 ) 极坐标是基于下列哪点的距离？a. 球坐标原点；b. 给定角度的上一指定点；c. 显示中心；d. 以上都是。

8 ) 要从键盘上输入命令，只需在“命令：”提示下输入下列何种形式的命令名？a. 用小写字母；b. 用大写字母；c. 或a或b或两者相结合；d. 不能通过键盘输入命令。

9) 执行L I N E命令在“开始点”提示下选择“C”选项，将会：a. 从上一次所绘制的直线或圆弧处继续绘制直线；b. 封闭前面线段；c. 显示错误信息。

10) 使用R E C TA N G L E命令创建的矩形，其边将总是水平或竖直的。

a. 对；b. 错。

11) 下述那一个坐标将确定屏幕默认原点？ a. 000；b. 00 ；c. 0.0,0.0；d. 11 2；e. @0,0。

12) 图形和文本屏幕之间的开关可通过下述哪种方式完成？a. 按两次E n t e r键；b. 同时输入C t r l和E n t e r键；c. 按E s c键；d. 按F 2功能键；e. b和c。

cad入门练习题CAD（Computer-Aided Design）是一种广泛应用于工程和设计领域的计算机辅助设计技术。

对于初学者来说，通过练习题来掌握CAD的基本操作和概念是非常有帮助的。

以下是一些CAD入门练习题，旨在帮助初学者熟悉CAD软件的基本功能。

# 练习题一：绘制简单图形目标：学习如何使用CAD软件绘制直线、圆和矩形。

步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 使用直线工具绘制一个矩形的四个边。

3. 使用圆工具在矩形的一个角上绘制一个圆。

4. 确保圆与矩形的边相切。

5. 使用尺寸标注工具标注矩形的长和宽。

练习要求：- 矩形的长为100单位，宽为50单位。

- 圆的半径为20单位。

# 练习题二：绘制复杂图形目标：学习如何使用CAD软件绘制多边形和弧线。

步骤：1. 绘制一个正六边形。

2. 在正六边形的中心绘制一个圆，使其与六边形的边相切。

3. 在正六边形的每个顶点处绘制一个向外的弧线，使弧线与六边形的边相切。

4. 使用尺寸标注工具标注六边形的边长和圆的半径。

练习要求：- 六边形的边长为30单位。

- 圆的半径为15单位。

# 练习题三：使用图层管理图形目标：学习如何使用图层来组织和管理图形。

步骤：1. 创建一个新图层，命名为“边框”，并将矩形的边设置为该图层。

2. 创建另一个新图层，命名为“圆形”，并将圆设置为该图层。

3. 使用图层管理工具切换显示或隐藏特定图层。

4. 为每个图层设置不同的颜色和线型。

练习要求：- “边框”图层使用红色实线。

- “圆形”图层使用蓝色虚线。

# 练习题四：图形的复制和镜像目标：学习如何复制和镜像图形。

步骤：1. 复制练习题一中的矩形，并将其镜像放置在原始矩形的对面。

2. 确保复制和镜像后的图形尺寸和位置正确。

3. 使用尺寸标注工具标注新图形的尺寸。

练习要求：- 镜像后的矩形应与原始矩形在中心线上对称。

# 练习题五：图形的修剪和延伸目标：学习如何修剪和延伸图形。

AutoCAD(Ⅱ级)理论试题库及部份答案注：答案仅作参考单项选择题：一、应用倒角命令“chamfer”进行倒角操作时： CA、不能对多段线对象进行倒角B、能够对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角二、不是环形阵列概念阵列对象数量和散布方式的是： CA、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度3、移动圆对象，使其圆心移动到直线中点，需要应用：DA、正交B、捕捉C、栅格D、对象捕捉4、用旋转命令“rotate”旋转对象时：BA、必需指定旋转角度B、必需指定旋转基点C、必需利用参考方式D、能够在三维空间缩放对象五、用缩放命令“scale”缩放对象时：DA、必需指定缩放倍数B、能够不指定缩放基点C、必需利用参考方式D、能够在三维空间缩放对象六、拉伸命令“stretch”拉伸对象时，不能：AA、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象7、拉长寿令“lengrhen”修改开放曲线的长度时有很多项选择项，除：BA、增量B、封锁C、百分数D、动态八、不能应用修剪命令“trim”进行修剪的对象是：DA、圆弧B、圆C、直线D、文字九、AutoCAD中CAD标准文件后缀名为：aA、dwgB、dxfC、dwtD、dws10、AutoCAD不能处置以下哪类信息：CA、矢量图形B、光栅图形C、声音信息D、文字信息1一、多次复制“copy”对象的选项为：AA、mB、dC、pD、c1二、在AutoCAD中给一个对象指定颜色特性能够利用以下多种调色板，除：AA、灰度颜色B、索引颜色C、真彩色D、配色系统13、在AutoCAD中给一个对象指定颜色的方式很多，除：DA、直接指定颜色特性B、随层“ByLayer”C、随块“ByBlock”D、随机颜色14、在AutoCAD中能够指定和添加各类类型文件的搜索途径，除以下哪一种文件：BA、自动保留文件B、AutoCAD主应用程序文件C、菜单文件D、样板图形文件1五、在AutoCAD中保留文件的平安选项是：BA、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名1六、在AutoCAD中能够给图层概念的特性不包括：DA、颜色B、线宽C、打印/不打印D、透明/不透明17、AutoCAD软件能够进行三维设计，但不能进行：DA、线框建模B、表面建模C、实体建模D、参数化建模1八、为保护图形文件的一致性，能够创建标准文件以概念经常使用属性，除：AA、命名视图B、图层和线型C、文字样式D、标注样式1九、应用延伸命令“extend”进行对象延伸时：BA、必需在二维空间中延伸B、能够在三维空间中延伸C、能够延伸封锁线框D、能够延伸文字对象20、AutoCAD软件不能用来进行：AA、文字处置B、服装设计C、电路设计D、零件设计2一、Autodesk公司推出版本的时刻是：BA、1977B、1982C、1988D、19972二、以下软件不能完成运算机辅助设计的是：BA、MDTB、WordC、AutoCADD、UG23、画笔和photoshop等很多软件都能够画图，但和AutoCAD相较它们不能：CA、打印图形B、保留图形C、精准画图和设计D、打开图形24、在其他命令执行时可输入执行的命令称为__C____。
