（完整word版）CAD思考题⼀．单选题1.⽤AutoCAD画完⼀幅图后，在保存该图形⽂件时⽤_________扩展名。

A.cfgB.dwfC.bmpD.dwg2.保存⼀个未命名的图形⽂件⽤_________命令。

A.File/SaveB.Save asC.OpenD.Qsave3.当⽤DASHED线型画线时，发现所画线看上去像实线，这时应该⽤_________来设置线型的⽐例因⼦。

A.LINETYPEB.LTYPEC.FACTORD.LTSCALE4.在Select objetcs操作中，欲选择最近输⼊的图元，应键⼊_________。

A.WB.PC.LD.ALL5.在执⾏FILLET命令时，应先设置_________。

A.圆弧半径RB.距离DC.⾓度值D.内部块Block6.⽤TEXT命令书写直径符号时应使⽤_________。

A.%%dＢ.％％pＣ.％％c D.％％u7.剪切图元实体需⽤_________命令。

Ａ.TrimＢ.Extend C.Stretch D.Chamfer8.在圆上捕捉圆⼼时，靶框应压在_________。

A.圆周上9.当使⽤LINE命令封闭多边形时，最块的⽅法是_________。

A.输⼊C回车B.输⼊B回车C.输⼊PLOT回车D.输⼊DRAW回车10.AutoCAD中模板⽂件的扩展名是_________。

A.CFGB.DWGC.SHXD.DWT11.⽤CENTER线型画线后却发现所画的线看上去像实线，这时应通过⽤_________命令调整线型的⽐例因⼦来得到所需显⽰效果。

A.LINETYPEB.LTC.LTSCALED.FACTOR12.⽤_________命令可以设置图形界限。

A.SCALEB.EXTENDC.LIMITS/doc/0173bc6cb6daa58da0116c175f0e7cd1842518c5.html YER13.⽤_________命令可以恢复最近⼀次被ERASE命令删除的图元A.UNDOB.UC.OOPSD.REDO14.CIRCLE命令中的TTR选项是指⽤_________⽅式画圆弧。

《计算机绘图》思考与练习参考答案第一章Autocad操作系统入门第二章绘图前的准备第三章绘制与编辑基本图形第四章绘制与编辑复杂平面对象第五章图形编辑第六章图形标注第七章图块与属性第八章图形布局与打印第九章建筑绘图综合实例第十章三维绘图思考与练习11．启动和退出AutoCAD2005分别有哪些方式？简答：启动AutoCAD2005有两种方式，可双击桌面图标或从“开始”菜单启动AutoCAD2005。

退出AutoCAD2005有4种方式，可选任一种方式退出。

(1)直接单击AutoCAD主窗口右上角(2)选择菜单【文件（F）】→【退出（X）】。

(3)在命令行中输入：“Exit”（或Quit），然后按回车键。

(4)按快捷键Alt+F4。

2．AutoCAD2005的工作界面由哪些部分组成？简答：AutoCAD 2005的界面主要由标题栏、菜单栏、工具栏、绘图窗口、命令提示窗口以及状态栏等6个部分组成：3．如果想要了解命令执行的详细过程，应该怎么办？简答：在执行某一项命令时，随时注意命令提示窗口中的提示，选择相应的选项或要求输入数据等，逐步完成操作。

按键打开或关闭命令提示窗口，即可了解命令执行的详细过程或复制命令的历史记录。

4．调出“对象捕捉”工具栏，并使之停靠在工作界面的左侧边缘。

操作步骤：在下拉菜单中选择“视图”→“工具栏”，在弹出的“自定义”对话框中单击“工具栏”选项卡，勾选“对象捕捉”工具栏，如图所示。

点击“自定义”对话框右上角的按钮关闭对话框。

然后移动光标箭头到工具栏的边缘，按下鼠标左键，拖动“对象捕捉”工具栏到工作界面的左侧边缘。

返回思考与练习21．可用哪几种方式调用AutoCAD命令？简答：可采用以下的任一种方式来调用AutoCAD命令(1) 键盘输入命令(2) 从快捷菜单中选择命令(3) 从工具栏中单击图标按钮(4) 从下拉菜单中选择命令(5) 命令的重复。

2．怎样快速执行上一个命令？简答：如果需要多次执行同一个命令，在第一次执行该命令后，可以直接按回车键或空格键重复执行，而无需输入命令；也可以在绘图区的快捷键中选择要重复执行的命令；还可以在命令行窗口的快捷菜单中选择“复制历史记录”来重复调用刚使用过的命令。

一．单选题1.用AutoCAD画完一幅图后，在保存该图形文件时用_________扩展名。

A.cfgB.dwfC.bmpD.dwg2.保存一个未命名的图形文件用_________命令。

A.File/SaveB.Save asC.OpenD.Qsave3.当用DASHED线型画线时，发现所画线看上去像实线，这时应该用_________来设置线型的比例因子。

A.LINETYPEB.LTYPEC.FACTORD.LTSCALE4.在Select objetcs操作中，欲选择最近输入的图元，应键入_________。

A.WB.PC.LD.ALL5.在执行FILLET命令时，应先设置_________。

A.圆弧半径RB.距离DC.角度值D.内部块Block6.用TEXT命令书写直径符号时应使用_________。

A.%%d Ｂ.％％p Ｃ.％％c D.％％u7.剪切图元实体需用_________命令。

Ａ.Trim Ｂ.Extend C.Stretch D.Chamfer8.在圆上捕捉圆心时，靶框应压在_________。

A.圆周上B.圆心C.圆外D.圆内9.当使用LINE命令封闭多边形时，最块的方法是_________。

A.输入C回车B.输入B回车C.输入PLOT回车D.输入DRAW回车10.AutoCAD中模板文件的扩展名是_________。

A.CFGB.DWGC.SHXD.DWT11.用CENTER线型画线后却发现所画的线看上去像实线，这时应通过用_________命令调整线型的比例因子来得到所需显示效果。

A.LINETYPEB.LTC.LTSCALED.FACTOR12.用_________命令可以设置图形界限。

A.SCALEB.EXTENDC.LIMITSYER13.用_________命令可以恢复最近一次被ERASE命令删除的图元A.UNDOB.UC.OOPSD.REDO14.CIRCLE命令中的TTR选项是指用_________方式画圆弧。

1.简述如何启动和关闭AutoCAD。

解答：启动AutoCAD2008：（1）选择操作系统【开始】菜单中的“AutoCAD 2008”软件包，并选择“AutoCAD 2008”；（2）双击桌面上的图标关闭AutoCAD2008：（1）在【标准】工具栏上点击【退出】图标（2）在【文件】菜单上单击【退出】子菜单（3）在命令行输入quit（或别名exit）2.什么是工具栏和菜单栏？如何定义工具栏？解答：工具栏是AutoCAD的重要的操作按钮，它包括了AutoCAD中所有的命令。

具体见1.2.3节；在标题栏下面的是菜单栏。

它提供了AutoCAD的所有的菜单文件，用户只要单击任一主菜单，便可以得到它的一系列的子菜单；用户可以根据自己的需要通过【视图】菜单中的【工具栏】进行子菜单定制，控制是否让它在屏幕上显示。

3.如何使用AutoCAD中提供的模板？解答：调用【新建】命令来创建新图形，系统显示如图所示的窗口，用户在该窗口中使用样板创建新图形。

4.如何利用AutoCAD提供的帮助信息来寻求帮助？解答：AutoCAD中提供了在线帮助功能，用户可随时调用AutoCAD的帮助文件来查询相关信息。

1．双向线有何作用？解答：构造线在机械制图中主要用作辅助线，以便精确绘图。

2．如何让AutoCAD 2008显示等分点和测量点？解答：在AutoCAD中，定义点的类型就可以显示等分点和测量点。

确定点的类型可通过以下两种途径：（1）打开【格式】菜单在其下拉菜单中点取【点样式…】项。

（2）在命令行提示下输入Ddptype命令。

3．进行区域填充时应该注意什么？解答：进行区域填充时如果用户指定的第三点的位置的不同，利用命令进行填充的区域也有所不同。

1．在Autocad中，思考一下是否可以对复合线执行剪切命令？解答：可以。

2．实现对象的复制的编辑命令有哪些？解答：对象复制、镜像复制、缩放复制、阵列复制、偏移复制、旋转复制、拖放复制。

3．对有一定宽度的多义线执行延伸命令后宽度会发生什么变化？如有变化，怎样变？解答：没有变化。

CAD各章复习思考题(汇总)第1章：1、AutoCAD有哪两种窗口？如何进行切换？2、AutoCAD有哪几种菜单？3、屏幕菜单中四个“****”的作用是什么？如何从屏幕菜单的任一子页返回到屏幕菜单的根页？4、直接右击鼠标和按住Shift、ctrl键的同时再右击鼠标打开的快捷菜单是否相同？第2章：1、AutoCAD的命令有哪些执行方法？2、如何重复执行已执行过的命令？3、什么叫透明命令？4、如何进行图形的删除与恢复？5、熟记常用的几种数据格式的长度和角度类型。

6、如何撤销正在执行的命令？7、坐标如何表示？要求熟练掌握直角坐标与极坐标、绝对坐标与相对坐标的使用方法。

8、数值输入的基本要求有哪些？要求能够判断给出的数值的对错。

第3章：1、绘制矩形时，其中的标高与厚度如何使用？2、如何显示绘制的单点、多点和定数等分、定距等分等分出的点？3、单行文本与多行文本有什么区别？4、常用的特殊符号的控制码分别是什么？5、多线样式里对多线是如何定义的？多线中的每根平行线（元素）到中心线的距离是如何确定的？6、用PLINE命令绘制的连续多段线与用LINE命令绘制的连续直线段有什么区别？7、如何用鼠标进行缩放与平移操作？8、缩放命令zoom与比例命令scale的区别是什么？9、常用的只能在命令行执行的命令有哪些？第4章：1、图层的性质有哪些？2、图层特性中可以设置的项目有哪些？其中，能够指定给对象的颜色有哪些？3、如何才能显示线宽？4、线型比例因子有哪几种？它们的控制范围分别是什么？第5章：1、使用Window方式和Crossing方式选择对象的区别是什么？2、用什么选项可以从对象选择集中删除选定的图形对象？3、结束对象选择的方法有哪些？4、在文本镜像时，如果希望产生有特殊效果的反向书写文字，如何修改哪个系统变量的值？5、执行拉伸命令时，要求用什么方式选择待拉伸的图形对象？哪些对象可以拉伸变形？6、定义环形阵列对象数目和分布的方法有哪些？7、直线、圆弧段能否转换成多段线？8、如何使用圆角或倒角命令使两条明显可以相交的直线延长相交并准确地结束于该相交点。

1.当绘制园、圆弧和椭圆时，Dragmode命令设置为Off时，会出现什么现象？Dragmode命令被设置为Auto时，再选定要拖动的对象后，仅当在命令行中输入DRAG 后才在拖动时显示对象的轮廓；系统变量为OFF时，在拖动时不显示对象的轮廓；系统变量位AUTO时，在拖动时总是显示对象的轮廓2.为什么在画一幅图形之前要进行导向设置。

3.什么是模板？模板的作用是什么？其后缀名是什么？dwt.另存为的文件类型里面有。

4.为什么要进行绘图界限的设定？目的是什么？空间按理论上来说可以画无限大的图形，有时你画一个很长的线可能在你的显示器上只显示一点，有时你画一个很短的线也许会让你看不到线的端点，这就是所畏的显示问题，也可以说成是视觉欺骗（就相当于在本上写字，你用放大镜看（相当于电脑显示器），你只是把局部放大但，但不能说明其他地方没有文字或其他，。

如果想知道这条线的大小就测量下就可以知道了，（如果标注的话前提是比例因子是1：1才能正确的标出尺寸）；cad图形界限的作用是你设置那个画布大小区域外的就不可以画图了，以为界面是无限大，所以画图完成后你自己可以选取打印范围和调节打印比例。

5.在用Grid为绘图区域设定栅格的时候，常常是栅格不能充满整个绘图区域，为什么？6.何为透明命令，透明命令的作用是什么？它有什么优点？透明命令就是当有一个命令运行时，可以不中断当前命令的情况下而执行的命令；例如zoom命令就是一个典型的透明命令，可以在执行其它命令的过程中通过'z 方式调用它。

7.如何对图形屏幕和文本对话框进行切换？8.Grid命令的用途是什么？如何快速切换栅格的开和关？Grid命令可以快速建立矩形点阵，有助于使用者画图；Ctrl+G: 栅格显示模式控制(F7)。

9.哪个键与Ctrl连用能打开或关闭状态栏坐标显示？10.哪个键与Ctrl连用能控制所有直线只能以垂直或水平方式画出来？11.什么是绝对坐标、相对坐标？什么是直角坐标、极坐标？绝对坐标是某点与WCS零点的位移值。

1.当绘制园、圆弧和椭圆时，Dragmode命令设置为Off时，会出现什么现象？Dragmode命令被设置为Auto时，再选定要拖动的对象后，仅当在命令行中输入DRAG 后才在拖动时显示对象的轮廓；系统变量为OFF时，在拖动时不显示对象的轮廓；系统变量位AUTO时，在拖动时总是显示对象的轮廓2.为什么在画一幅图形之前要进行导向设置。

3.什么是模板？模板的作用是什么？其后缀名是什么？dwt.另存为的文件类型里面有。

4.为什么要进行绘图界限的设定？目的是什么？空间按理论上来说可以画无限大的图形，有时你画一个很长的线可能在你的显示器上只显示一点，有时你画一个很短的线也许会让你看不到线的端点，这就是所畏的显示问题，也可以说成是视觉欺骗（就相当于在本上写字，你用放大镜看（相当于电脑显示器），你只是把局部放大但，但不能说明其他地方没有文字或其他，。

如果想知道这条线的大小就测量下就可以知道了，（如果标注的话前提是比例因子是1：1才能正确的标出尺寸）；cad图形界限的作用是你设置那个画布大小区域外的就不可以画图了，以为界面是无限大，所以画图完成后你自己可以选取打印范围和调节打印比例。

5.在用Grid为绘图区域设定栅格的时候，常常是栅格不能充满整个绘图区域，为什么？6.何为透明命令，透明命令的作用是什么？它有什么优点？透明命令就是当有一个命令运行时，可以不中断当前命令的情况下而执行的命令；例如zoom命令就是一个典型的透明命令，可以在执行其它命令的过程中通过'z 方式调用它。

7.如何对图形屏幕和文本对话框进行切换？8.Grid命令的用途是什么？如何快速切换栅格的开和关？Grid命令可以快速建立矩形点阵，有助于使用者画图；Ctrl+G: 栅格显示模式控制(F7)。

9.哪个键与Ctrl连用能打开或关闭状态栏坐标显示？10.哪个键与Ctrl连用能控制所有直线只能以垂直或水平方式画出来？11.什么是绝对坐标、相对坐标？什么是直角坐标、极坐标？绝对坐标是某点与WCS零点的位移值。

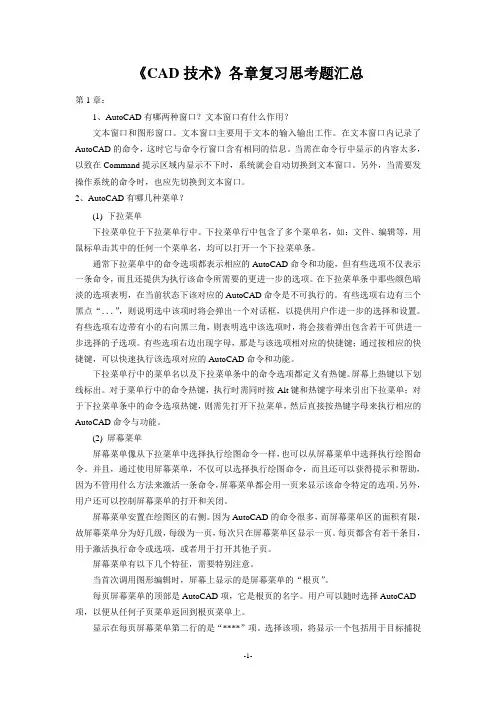

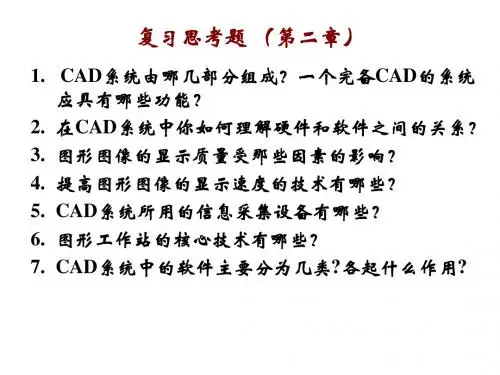

《CAD技术》各章复习思考题汇总第1章：1、AutoCAD有哪两种窗口？文本窗口有什么作用？文本窗口和图形窗口。

文本窗口主要用于文本的输入输出工作。

在文本窗口内记录了AutoCAD的命令，这时它与命令行窗口含有相同的信息。

当需在命令行中显示的内容太多，以致在Command提示区域内显示不下时，系统就会自动切换到文本窗口。

另外，当需要发操作系统的命令时，也应先切换到文本窗口。

2、AutoCAD有哪几种菜单？(1) 下拉菜单下拉菜单位于下拉菜单行中。

下拉菜单行中包含了多个菜单名，如：文件、编辑等，用鼠标单击其中的任何一个菜单名，均可以打开一个下拉菜单条。

通常下拉菜单中的命令选项都表示相应的AutoCAD命令和功能，但有些选项不仅表示一条命令，而且还提供为执行该命令所需要的更进一步的选项。

在下拉菜单条中那些颜色暗淡的选项表明，在当前状态下该对应的AutoCAD命令是不可执行的。

有些选项右边有三个黑点“．．．”，则说明选中该项时将会弹出一个对话框，以提供用户作进一步的选择和设置。

有些选项右边带有小的右向黑三角，则表明选中该选项时，将会接着弹出包含若干可供进一步选择的子选项。

有些选项右边出现字母，那是与该选项相对应的快捷键；通过按相应的快捷键，可以快速执行该选项对应的AutoCAD命令和功能。

下拉菜单行中的菜单名以及下拉菜单条中的命令选项都定义有热键。

屏幕上热键以下划线标出。

对于菜单行中的命令热键，执行时需同时按Alt键和热键字母来引出下拉菜单；对于下拉菜单条中的命令选项热键，则需先打开下拉菜单，然后直接按热键字母来执行相应的AutoCAD命令与功能。

(2) 屏幕菜单屏幕菜单像从下拉菜单中选择执行绘图命令一样，也可以从屏幕菜单中选择执行绘图命令。

并且，通过使用屏幕菜单，不仅可以选择执行绘图命令，而且还可以获得提示和帮助，因为不管用什么方法来激活一条命令，屏幕菜单都会用一页来显示该命令特定的选项。

另外，用户还可以控制屏幕菜单的打开和关闭。

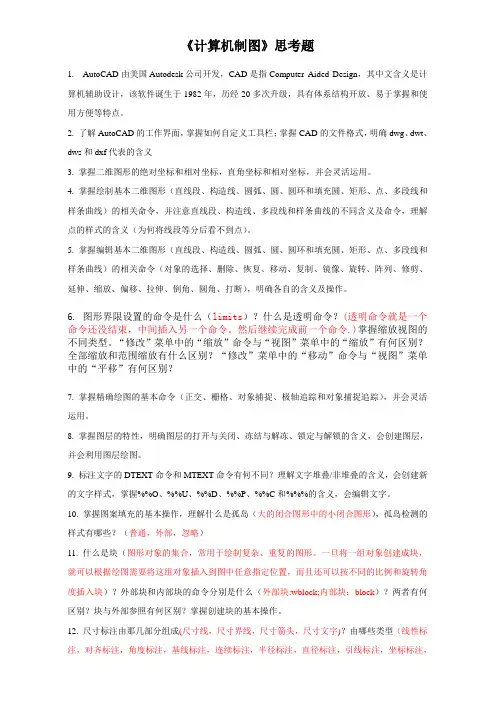

《计算机制图》思考题1. AutoCAD由美国Autodesk公司开发，CAD是指Computer Aided Design，其中文含义是计算机辅助设计，该软件诞生于1982年，历经20多次升级，具有体系结构开放、易于掌握和使用方便等特点。

2. 了解AutoCAD的工作界面，掌握如何自定义工具栏；掌握CAD的文件格式，明确dwg、dwt、dws和dxf代表的含义3. 掌握二维图形的绝对坐标和相对坐标，直角坐标和相对坐标，并会灵活运用。

4. 掌握绘制基本二维图形（直线段、构造线、圆弧、圆、圆环和填充圆、矩形、点、多段线和样条曲线）的相关命令，并注意直线段、构造线、多段线和样条曲线的不同含义及命令，理解点的样式的含义（为何将线段等分后看不到点）。

5. 掌握编辑基本二维图形（直线段、构造线、圆弧、圆、圆环和填充圆、矩形、点、多段线和样条曲线）的相关命令（对象的选择、删除、恢复、移动、复制、镜像、旋转、阵列、修剪、延伸、缩放、偏移、拉伸、倒角、圆角、打断），明确各自的含义及操作。

6. 图形界限设置的命令是什么（limits）？什么是透明命令？(透明命令就是一个命令还没结束，中间插入另一个命令。

然后继续完成前一个命令.)掌握缩放视图的不同类型。

“修改”菜单中的“缩放”命令与“视图”菜单中的“缩放”有何区别？全部缩放和范围缩放有什么区别？“修改”菜单中的“移动”命令与“视图”菜单中的“平移”有何区别？7. 掌握精确绘图的基本命令（正交、栅格、对象捕捉、极轴追踪和对象捕捉追踪），并会灵活运用。

8. 掌握图层的特性，明确图层的打开与关闭、冻结与解冻、锁定与解锁的含义，会创建图层，并会利用图层绘图。

9. 标注文字的DTEXT命令和MTEXT命令有何不同？理解文字堆叠/非堆叠的含义，会创建新的文字样式，掌握%%O、%%U、%%D、%%P、%%C和%%%的含义，会编辑文字。

10. 掌握图案填充的基本操作，理解什么是孤岛（大的闭合图形中的小闭合图形），孤岛检测的样式有哪些？（普通，外部，忽略）11. 什么是块（图形对象的集合，常用于绘制复杂、重复的图形。

《工程制图与计算机绘图》复习思考题工程制图部分第一章工程制图基本规定1、常用的图纸幅面尺寸有几种？需要加长时应如何进行？2、工程制图中“比例”是如何定义的？尺寸和图纸上的图形大小有关吗？3、工程制图中字体的高度是如何规定的？4、绘图时图线应遵守哪三点基本规定？5、图样和尺寸标注的关系是什么？一个完整的尺寸标注应由哪5个要素组成？尺寸数字应尽可能避免在什么角度范围内标注？6、掌握常用图形的徒手画法。

第二章组合体视图1、形体分析常用哪两种方法？2、如何标注组合体的尺寸？尺寸标注中应注意哪几个问题？第三章建筑形体的表示方法1、六个基本视图名称及位置规定。

2、局部视图、斜视图、展开视图、镜象视图是如何定义的？3、建筑剖面图中的全剖、半剖、局部剖、阶梯剖、旋转剖的基本规定是什么？4、常用的断面图的规定画法有哪几种？第四章建筑施工图1、房屋建筑分类有几类？房屋的由哪几部分组成的？砖墙厚度的俗称，如24、37等是如何得来的？2、房屋设计一般有哪两个设计阶段？一套完整的房屋施工图由哪几部分图纸组成？各部分的主要内容是什么？3、背熟表4.3，4.4，4.5图例。

4、掌握建筑施工图的识图和制图的有关规定。

5、建筑制图“三道尺寸标注”内容是什么？为什么拉丁字母I、O、Z不能作为建筑图轴线编号标注？6、工业厂房和民用建筑有什么不同？第五章结构施工图1、结构施工图包含哪些内容？2、掌握钢筋混凝土的基本知识和图示方法。

如混凝土、标号、素砼、构件等概念。

3、钢筋的分类和作用有哪些？钢筋的一般表示方法如表5.3图例。

4、什么是梁、柱、板、牛腿、基础（单独基础、条形基础）、砖混结构、框架结构? 第六章给排水工程图1、给水排水工程设计图分为哪三类图样？2、掌握室内给排水管道轴测图的识图和制图方法。

室内给排水管道轴测图制图要素如不按比例、同一张图中只能有唯一的坐标系等。

3、掌握室外管网平面布置图的识图和制图方法。

4、水泵房设备管道图的识图和和制图。

思考题看课件、书、上机调试一、填空题1、使用Auto CAD画完一幅图后，在保存该图形文件时用__.dwg__或 .dxf 作为扩展名。

2、Auto CAD中使用LINE命令画出一个矩形，该矩形中有___4__个图元实体。

3、Auto CAD中使用TEXT命令书写直径符号时应使用___\ U+2205____。

书写角度符号时应使用_\_U+00B0____。

书写“￠45”时应输入__\ U+2205 45_ ____。

5、使用Auto CAD的Line命令画线的过程中，从当前点，在Y轴的正方向，画长度为10的水平线，应输入的坐标是 0,10 。

1、Auto CAD 的ARRAY命令在操作过程中,R代表______，P代表_______。

2、在Auto CAD中使用PLINE命令画出一个矩形，该矩形中有____1__个图元实体。

4、Auto CAD 中的世界坐标系和用户坐标系的英语缩写分别为 __⑸__和 __⑹___。

2、Auto CAD中一个完整的尺寸标注通常由___4__部分组成，分别是尺寸线、尺寸界线、标注文字和箭头。

5、在Auto CAD的图层操作中，所有图层均可被关闭，但_____图层无法被冻结。

6、使用Auto CAD的Line命令画线的过程中，从当前点，在X轴的正方向，画长度为10的水平线，应输入的坐标是 10，0 。

1、Auto CAD默认环境中，旋转方向逆时针为__负___，顺时针为___正____(填正或负)。

2、Auto CAD中命令Union，Subtract，Intersect分别是___ _ 、___ ___、__ __ 布尔运算。

二、选择题（在每个小题四个备选答案中选出一个正确答案）1． Auto CAD中文本窗口与图形编辑窗口的快速切换用功能键。

A．F8 B．F7 C．F6 D．F22． Auto CAD图形中的坐标点以及长度，其计算精度虽可达到有效数14位，但显示或打印时往往并不需要这么多位数，可根据需要设置有限的几位，可通过执行命令来实现。

《计算机制图》思考题1. AutoCAD由美国Autodesk公司开发，CAD是指Computer Aided Design，其中文含义是计算机辅助设计，该软件诞生于1982年，历经20多次升级，具有体系结构开放、易于掌握和使用方便等特点。

2. 了解AutoCAD的工作界面，掌握如何自定义工具栏；掌握CAD的文件格式，明确dwg、dwt、dws和dxf代表的含义Dwg：dwg是AutoCAD的图形文件，是二维或三维图形档案。

它可以和多种文件格式进行转化，如dxf、dwf等。

Dwt：dwt是AutoCAD的样板文件。

Dws：是AutoCAD图形标准文件。

Dxf：用于AutoCAD与其它软件之间进行CAD数据交换的CAD数据文件格式。

3. 掌握二维图形的绝对坐标和相对坐标，直角坐标和相对坐标，并会灵活运用。

4. 掌握绘制基本二维图形（直线段line、构造线xline、圆弧arc、圆circle、圆环、椭圆ellipse和填充圆、矩形rectang、点和多段线pline）的相关命令，并注意直线段、构造线和多段线的不同含义，理解点的样式的含义。

直线段：直线段由一条直线构成，存在两个端点。

多段线：多段线由直线段或弧连接组成，作为单一对象使用。

可以绘制直线箭头和弧形箭头。

构造线：构造线是没有起点和终点的无穷延伸的直线。

点的样式：点不仅表示一个小的实体，而且通过点做为绘图的参考标记。

5. 掌握编辑基本二维图形（直线段line、构造线xline、圆弧arc、圆circle、圆环和填充圆、矩形rectang、点point和多段线pline）的相关命令（对象的选择、删除erase、恢复、移动、复制copy、镜像mirror、旋转rotate、阵列array、修剪trim、延伸extend、缩放scale、偏移offset、拉伸stretch、倒角chamfer、圆角fillet、打断break），明确各自的含义及操作。

AutoCAD课后复习题答案与复习重点AutoCAD课后习题答案及复习重点1、AutoCAD 基本知识复习思考题⼀、填空题1.AutoCAD 提供了“⼆维草图与注释”、“三维建模”和“AutoCAD经典”三个不同的⼯作空间供⽤户选择。

2.AutoCAD 命令的调⽤⽅法有单击⼯具按钮、选择主菜单或快捷菜单、按快捷键和直接输⼊命令全名或其缩写四种。

3.可在绘图区中缩放显⽰整个图形的缩放命令为围缩放和全部缩放。

4.在线帮助功能的快捷键为F1。

2、⼆维绘图命令复习思考题⼀、填空题1.“正交”模式开关的快捷键是F8，“对象捕捉”模式开关的快捷键是F11。

2.多线的对正⽅式分为上对正、⽆对正和下对正。

3.波浪线可以使⽤样条曲线（SPLINE）命令绘制。

4.查询两点间的距离可⽤距离（DIST）命令和综合查询（MEASUREGEOM）命令。

3、⼆维编辑命令复习思考题⼀、填空题1.在进⾏夹点编辑时，通常圆有5个夹点，直线有3个夹点。

2.删除命令是ERASE或E。

3.复制命令是COPY或CO；镜像命令是MIRROR或MI。

4.偏移命令是OFFSET或O；阵列命令是ARRAY或AR。

5.移动命令是MOVE或M；旋转命令是ROTATE或RO。

6.缩放命令是SCALE或SC；拉伸命令是STRETCH或S。

7.修剪命令是TRIM或TR；延伸命令是EXTEND或EX。

8.多段线编辑命令是PEDIT或PE。

9.采⽤窗⼝选择⽅式时，从左到右拖动光标，指定对⾓点来定义矩形区域，只有完全包括在矩形窗⼝的对象才能被选中。

10.采⽤交叉选择⽅式选择对象时，从右向左拖动光标，指定对⾓点来定义矩形区域，此时，完全包括在矩形窗⼝以及与矩形窗⼝相交的对象都会被选中。

4、图案填充复习思考题⼀、填空题1.图案填充的命令是BHATCH或BH；进⾏图案填充编辑的命令是HATCHEDIT。

2.在“图案填充和渐变⾊”对话框中，选择“图案填充”选项卡，可以设置图案填充的类型和图案、⾓度和⽐例等容。

一、单项选择题1.中止命令时可以按________键；确定执行命令时可以按________键。

（C）A．空格键、Enter键B．End键、空格键C．Esc键、Enter键D．End键、Esc键2.直线的起点为（50，50），若要画出与X轴正方向成45度夹角、长度为80的直线段，应输入B。

A.@80,45B.@80<45C.80<45D.30,453.若某图层上的实体不能在屏幕上显示或由绘图仪输出，并且不能在该层上绘制新的图形，则该层所处的状态为B。

A.关闭B.冻结C.锁定D.打开4.启动镜像(Mirror)命令的方法可以是D。

A.菜单栏/修改/镜像B.命令行输入MirrorC.单击[修改]工具栏上的[镜像]按钮D.以上均可以5.若要将屏幕中的图形按原大小在画面上平移用____A____命令。

A.PANB.ZOOMC.PREVIOUSD.WINDOW6.定义外部块的命令是_____B____。

A.BlockB. WblockC. BaseD. Units7.执行下述A可以更改绘图区背景颜色。

A."工具"菜单→"选项"选项→"显示"标签按钮B."工具"菜单→"选项"选项→"文件"标签按钮C."工具"菜单→"选项"选项→"打开和保存"标签按钮D."工具"菜单→"选项"选项→"系统"标签按钮8.在“参照线”命令中的参数项“二等分”等分的是B。

A.长度B.角度C.宽度D.边数9.下列说法中正确的是C。

A.被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B.被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C.被锁定的图层仍然显示在屏幕上，但不能编辑，却可以打印输出√D.以上说法都是错误的10.缩放命令中的“全部”选项，它的意义是A。

让知识带有温度。

CAD思考题1.工程图纸基本幅面尺寸有哪几种？1.工程图样的基本线型有哪种？1.工程图样上的线宽主要有哪几种？1.工程图样上的线宽比例普通为多少？1.工程图样上的字体普通用什么？1.工程图样上的比例普通有哪几种？1.图样上的尺寸由哪几部分组成？1.平面图形的尺寸分哪两种？1.程上常用的投影法分成哪两类？有什么特点？1.工程上常用的投影图有哪些？1.三视图中，三个投影图的关系如何？1.什么是截交线？1.什么是相贯线？1.按照投射方向与轴测投影面的相对位置，轴测图分哪两类？1.轴测图的两个主要参数是什么？其含义是什么？1.六个基本视图指哪些？1.什么是.剖面图？1.剖面图中的图线怎样使用？1.剖面图的种类有哪些？1.常见的剖切办法有哪些？1.什么是断面图？1.按照断面图布置位置的不同，断面图分哪几类？1.剖面图和断面图有什么区分？2.房屋建造的基本表达形式有哪几种图？2.什么是平面图？2.什么是立面图？2.什么是剖面图？2.按照建造物入口或造型特征立面图分哪几种？2.按建造物的朝向立面图分哪几类？2.什么是建造详图？2.定位轴线如何绘制和编号？第1页/共3页千里之行，始于足下2.怎样对建造平面图的横向、纵向定位轴线编号？2.附加定位轴线的的标注办法是什么？2.标高以什么为单位？2.常见标高有哪几种？2.相对标高为零点的含义是什么？2.详图索引符号的标注办法如何。

2.房屋施工图根据专业工种的不同，分哪几类。

2.建造施工图的种类有哪些？2.识读建造施工图应注重哪些问题？2.建造施工图的编排挨次是什么？2.建造总平面图的比例、标高有什么特点？2.“开间”、“进深”的含义是什么？2.建造平面图中的尺寸分成哪几部分？2.为了便于读图和施工，建造平面图的外部尺寸普通标注哪三道尺寸？2.在建造平面图中，门窗的，所标注的门窗尺寸有什么特点？2.建造平面图、立面图、剖面图常用的比例、单位是什么？2.设备施工图的种类有哪些？2.建造电气工程包括哪些内容？2.智能楼宇弱电系统工程图包括哪内容？2.设计施工总说明主要包括哪些内容？2.智能楼宇弱电系统工程图中比较重要的图样是什么？2.智能楼宇弱电系统平面图的作用是什么？2.智能楼宇弱电系统图的作用是什么？1．AutoCAD的应用领域有哪些？2．AutoCAD中如何设置作图区域的色彩、十字光标的大小、曲线显示精度、命令行大小、自动保存时光？3．调用AutoCAD中命令的办法有哪些？4．AutoCAD中点的输入办法有哪些？5．AutoCAD中常用的快捷键有哪些？6．AutoCAD中如何重复执行上一个命令？7．AutoCAD的坐标系有哪些？第2页/共3页让知识带有温度。

1.怎样保存文件？注意事项有哪些？快速保存文件的方法是什么？【保存；在菜单的“文件”中，“保存”或“另存为…”；工具栏中的保存按钮；“Ctrl+s”注意事项：a.保存时，一定要注意文件保存在磁盘中的位置b.要注意文件类型，以保证文件在不同版本中的兼容性】2.*.dwg是*.bak各是什么文件？【*.dwg：AutoCAD图形文件； *.bak：AutoCAD图形备份文件。

】3.AutoCAD操作时是通过什么手段完成的？实现方法有哪几种。

【AutoCAD中的操作都是由命令的发出和执行完成的。

命令的发出方式有：菜单、命令行中键入命令二种途径。

1）菜单法：菜单中相应项鼠标左键单击2）工具栏：单击相应的按钮3）命令行输入命令a.方法：给予相应的命令（一般为相应意义的英语单词），然后，确认！b.命令：全称或简命令或直接空响应。

简命令：定义的一个字母或二个字母代替全称。

后面的课中逐一介绍。

c.确认和空响应：确认：回车键或空格键或鼠标右键空响应：不键入任何内容，直接确认命令行显示“命令：”状态下，直接空响应，执行上一次命令】4、由键入命令行命令，应在什么状态下给出才会有效？中止命令的方法是什么。

【应在“命令：”中止命令的方法是鼠标右键：快捷菜单——“取消”。

万能退出键：ESC（键盘左上角）】5.为什么要注意命令行的提示？命令提示包括哪些内容？如何完成响应？【在操作过程中，要“随时注意”命令行区有效的：数值，字符串，点坐标（输入格式：x,y注意用“半角,号”，或者，用鼠标左键在屏幕上点取）①首选项：在最前面，如例题中，直接给“点坐标”，则为“指定左下角点”②多选项：置于[ ]中，用“/”分隔，输入大写字母，执行此分支，如键入“on”，确认，则执行“开”③缺省项：置于<>中，直接空响应，则取此值。

例：0.0000，0.0000为缺省值（点坐标），实际是空响应时，指定左下角点为坐标原点。

】6、写出圆弧、圆、点的命令序列。
