（完整word版）CAD思考题⼀．单选题1.⽤AutoCAD画完⼀幅图后，在保存该图形⽂件时⽤_________扩展名。
A.cfgB.dwfC.bmpD.dwg2.保存⼀个未命名的图形⽂件⽤_________命令。
A.File/SaveB.Save asC.OpenD.Qsave3.当⽤DASHED线型画线时，发现所画线看上去像实线，这时应该⽤_________来设置线型的⽐例因⼦。
A.LINETYPEB.LTYPEC.FACTORD.LTSCALE4.在Select objetcs操作中，欲选择最近输⼊的图元，应键⼊_________。
A.WB.PC.LD.ALL5.在执⾏FILLET命令时，应先设置_________。
A.圆弧半径RB.距离DC.⾓度值D.内部块Block6.⽤TEXT命令书写直径符号时应使⽤_________。
A.%%dＢ.％％pＣ.％％c D.％％u7.剪切图元实体需⽤_________命令。
Ａ.TrimＢ.Extend C.Stretch D.Chamfer8.在圆上捕捉圆⼼时，靶框应压在_________。
A.圆周上9.当使⽤LINE命令封闭多边形时，最块的⽅法是_________。
A.输⼊C回车B.输⼊B回车C.输⼊PLOT回车D.输⼊DRAW回车10.AutoCAD中模板⽂件的扩展名是_________。
A.CFGB.DWGC.SHXD.DWT11.⽤CENTER线型画线后却发现所画的线看上去像实线，这时应通过⽤_________命令调整线型的⽐例因⼦来得到所需显⽰效果。
A.LINETYPEB.LTC.LTSCALED.FACTOR12.⽤_________命令可以设置图形界限。
A.SCALEB.EXTENDC.LIMITS/doc/0173bc6cb6daa58da0116c175f0e7cd1842518c5.html YER13.⽤_________命令可以恢复最近⼀次被ERASE命令删除的图元A.UNDOB.UC.OOPSD.REDO14.CIRCLE命令中的TTR选项是指⽤_________⽅式画圆弧。
复习思考题及上机练习第2章AutoCAD初步一、复习思考题1. 简述3种启动AutoCAD的方法及其过程。
2. AutoCAD打开文件有几种方法并简述发布过程。
3. 试举例说明AutoCAD模式命令与透明命令的区别。
二、上机练习1. 用不同的方式启动AutoCAD软件。
2. 熟悉AutoCAD的窗口。
3. 找到AutoCAD软件在硬盘中的位置；例如ACAD2000会存在目录名为ACAD2000的目录下，找到它并打开\ACAD2000\SAMPLE目录下的图形文件。
4. 试使用Zoom命令缩放打开的图形；使用标准工具栏中的窗口缩放、实时缩放、实时平移察看图形；用主菜单“视图”中的“缩放”下的选项察看图形。
5. 将当前打开的文件另存到桌面上。
第3章绘制第一张图——简单二维图形绘制基础一、复习思考题1. 如何利用设置向导开始一张新图的绘制？2. 设置工作区有什么优点？3. 栅格有什么功能？4. AutoCAD中点坐标的输入方法有哪些？5. 在AutoCAD中绘制图形有哪些方法6. 标准法与主谓法有什么区别？7. 试归纳AutoCAD的编辑方法。
二、上机练习1. 设定一个比例为1:200的3号图的工作区。
2. 绘制一个比例为1:200的3号图图框。
3. 绘制一个基础模板图，详细尺寸见图中标注，要求：♦图形绘制按1:1；♦绘图比例为1:10，选择合适的图框大小；第4章图形绘制进阶——绘制复杂二维图形一、复习思考题1. 偏移命令Offset能对那些对象进行操作？2. 删除对象的方法有那几种？3. 如何执行圆角命令Fillet操作而不修剪原对象？4. 如何修剪一条直线到它不相交的隐含边界上？5. 如何对齐绘制两个物体？二、上机练习1.图4-35柱基平面图2. 绘制如下总平面图：第5章构造卫生间设备库——图块的应用一、复习思考题1. 什么是块？使用块有什么好处？2. 在AutoCAD中，块是如何定义的？怎样将图块以一个图形文件（*．DWG）的方式保存起来？3. 定义块时指定插入基点有何作用？通常插入基点应在什么位置？4. 插入图块的方法有那几种？5. 插入图块时如何插入原图块的镜像图形？6. 如何将一幅图形置于另一幅图形中？插入图形文件时AutoCAD的默认插入基点是什么？其插入基点可以改变吗？如何改变？二、上机练习1. 将第四章上机练习第一题独立基础平面图定义成一个块，插入到基础平面图中。

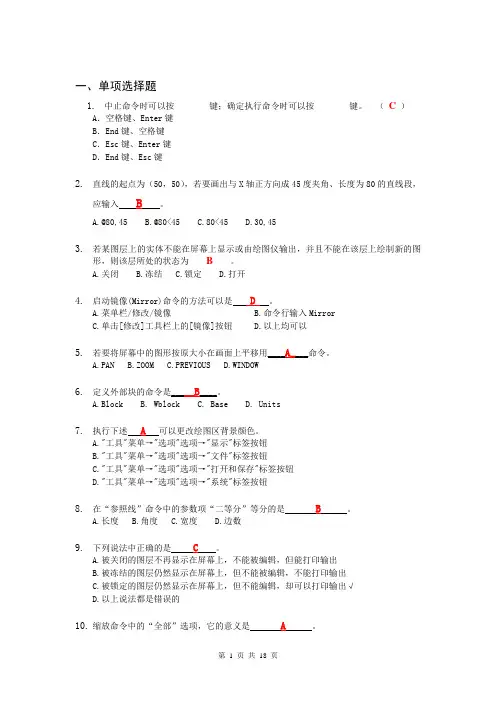

一、单项选择题1.中止命令时可以按________键；确定执行命令时可以按________键。
（C）A．空格键、Enter键B．End键、空格键C．Esc键、Enter键D．End键、Esc键2.直线的起点为（50，50），若要画出与X轴正方向成45度夹角、长度为80的直线段，应输入B。
A.@80,45B.@80<45C.80<45D.30,453.若某图层上的实体不能在屏幕上显示或由绘图仪输出，并且不能在该层上绘制新的图形，则该层所处的状态为B。
A.关闭B.冻结C.锁定D.打开4.启动镜像(Mirror)命令的方法可以是D。
A.菜单栏/修改/镜像B.命令行输入MirrorC.单击[修改]工具栏上的[镜像]按钮D.以上均可以5.若要将屏幕中的图形按原大小在画面上平移用____A____命令。
A.PANB.ZOOMC.PREVIOUSD.WINDOW6.定义外部块的命令是_____B____。
A.BlockB. WblockC. BaseD. Units7.执行下述A可以更改绘图区背景颜色。
A."工具"菜单→"选项"选项→"显示"标签按钮B."工具"菜单→"选项"选项→"文件"标签按钮C."工具"菜单→"选项"选项→"打开和保存"标签按钮D."工具"菜单→"选项"选项→"系统"标签按钮8.在“参照线”命令中的参数项“二等分”等分的是B。
A.长度B.角度C.宽度D.边数9.下列说法中正确的是C。
A.被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B.被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C.被锁定的图层仍然显示在屏幕上，但不能编辑，却可以打印输出√D.以上说法都是错误的10.缩放命令中的“全部”选项，它的意义是A。
复习思考题1.机械设计过程一般经历概念设计、初步设计和（C ）三个阶段。
A.结构设计B.原理设计C.详细设计D.施工设计2.CAD是（B ）的英文简称，即用计算机软硬件系统辅助人们对产品或工程进行设计的方法与技术。
A.计算机图形学B.计算机辅助设计C.机械设计D.计算机绘图3.CAD系统的软件包括（A ）、支撑软件和应用软件。
A. 系统软件B.绘图软件C.计算软件D.分析软件4.CAD是一种用计算机（A ）辅助人们对产品或工程进行设计的方法与技术。
A.软硬件系统B.硬件系统C.软件系统D.操作系统5.CAD系统的软件包括系统软件、支撑软件和（B ）。
A.绘图软件B.应用软件C.计算软件D.分析软件6.（B ）是使用图形软件和计算机硬件进行绘图及有关标注一种方法和技术。
A.计算机图形学B.计算机绘图C.计算机辅助设计D.图形处理技术7.计算机绘图不是（B ）的全部内涵，但它是（）技术的基础之一。
A.CAD，CGB.CAD，CADC.CG，CADD.CG，CG8.CAD过程是将（C ）过程中能用CAD技术实现的活动集合在一起构成的。
A.概念设计B.初步设计C.整个设计D.施工设计9.CAD技术的发展趋势是（B ）、网络化、智能化和标准化。
A.自动化B.集成化C.专业化D.参数化10.CAD将（A ）海量数据存储和高速数据处理能力与（）的创造性思维和综合分析能力有机地结合起来，充分发挥各自的特长。
A. 计算机，设计者B.设计者，计算机C. 存储器，设计者D.计算机，CPU11.CAD技术的发展趋势是（B ）、网络化、智能化和标准化。
A.自动化B.集成化C.专业化D.参数化12.在图形变换中，由于构成图形的最基本要素是（C ），所以要对图形进行变换，只要变换（）即可。
A.点，线B.点，面C.点，点D.线，点13.（A ）是用来定义用户在二维或三维世界的物体，其定义域为实数域。
A.用户坐标系B.设备坐标系C.规格化的设备坐标系D.三维坐标系14.（A ）是在用户坐标系中定义的一个矩形区域，而（）则是在设备坐标系中定义的一个矩形区域。

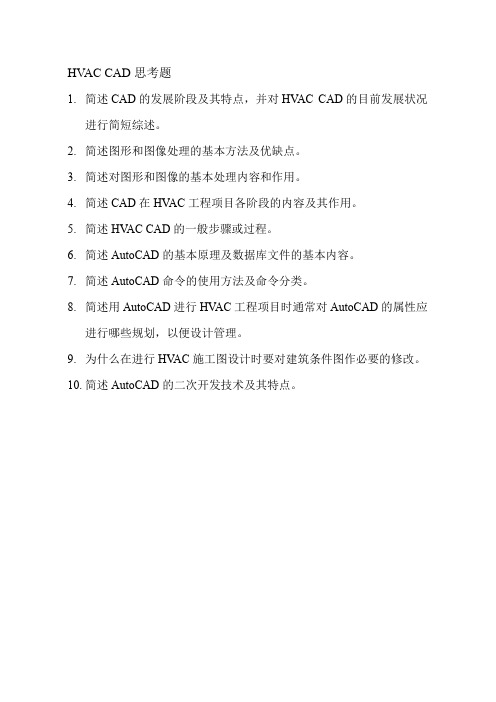

HV AC CAD思考题
1.简述CAD的发展阶段及其特点，并对HV AC CAD的目前发展状况
进行简短综述。
2.简述图形和图像处理的基本方法及优缺点。
3.简述对图形和图像的基本处理内容和作用。
4.简述CAD在HV AC工程项目各阶段的内容及其作用。
5.简述HV AC CAD的一般步骤或过程。
6.简述AutoCAD的基本原理及数据库文件的基本内容。
7.简述AutoCAD命令的使用方法及命令分类。
8.简述用AutoCAD进行HV AC工程项目时通常对AutoCAD的属性应
进行哪些规划，以便设计管理。
9.为什么在进行HV AC施工图设计时要对建筑条件图作必要的修改。
10.简述AutoCAD的二次开发技术及其特点。
CAD各章复习思考题(汇总)第1章：1、AutoCAD有哪两种窗口？如何进行切换？2、AutoCAD有哪几种菜单？3、屏幕菜单中四个“****”的作用是什么？如何从屏幕菜单的任一子页返回到屏幕菜单的根页？4、直接右击鼠标和按住Shift、ctrl键的同时再右击鼠标打开的快捷菜单是否相同？第2章：1、AutoCAD的命令有哪些执行方法？2、如何重复执行已执行过的命令？3、什么叫透明命令？4、如何进行图形的删除与恢复？5、熟记常用的几种数据格式的长度和角度类型。
6、如何撤销正在执行的命令？7、坐标如何表示？要求熟练掌握直角坐标与极坐标、绝对坐标与相对坐标的使用方法。
8、数值输入的基本要求有哪些？要求能够判断给出的数值的对错。
第3章：1、绘制矩形时，其中的标高与厚度如何使用？2、如何显示绘制的单点、多点和定数等分、定距等分等分出的点？3、单行文本与多行文本有什么区别？4、常用的特殊符号的控制码分别是什么？5、多线样式里对多线是如何定义的？多线中的每根平行线（元素）到中心线的距离是如何确定的？6、用PLINE命令绘制的连续多段线与用LINE命令绘制的连续直线段有什么区别？7、如何用鼠标进行缩放与平移操作？8、缩放命令zoom与比例命令scale的区别是什么？9、常用的只能在命令行执行的命令有哪些？第4章：1、图层的性质有哪些？2、图层特性中可以设置的项目有哪些？其中，能够指定给对象的颜色有哪些？3、如何才能显示线宽？4、线型比例因子有哪几种？它们的控制范围分别是什么？第5章：1、使用Window方式和Crossing方式选择对象的区别是什么？2、用什么选项可以从对象选择集中删除选定的图形对象？3、结束对象选择的方法有哪些？4、在文本镜像时，如果希望产生有特殊效果的反向书写文字，如何修改哪个系统变量的值？5、执行拉伸命令时，要求用什么方式选择待拉伸的图形对象？哪些对象可以拉伸变形？6、定义环形阵列对象数目和分布的方法有哪些？7、直线、圆弧段能否转换成多段线？8、如何使用圆角或倒角命令使两条明显可以相交的直线延长相交并准确地结束于该相交点。
第一章：1、简述CAD工作过程(1)、向CAD系统输入设计要求，建立产品模型(2)、利用应用程序进行设计、优化，确定设计方案及主要参数(3)、对初步设计图形进行修改，最后由设计人员确定设计结果(4)、利用图形处理和动画技术，对产品模型进行图形仿真(5)、输出设计结果，包括设计计算数据、图样和文档等2、CAD技术的特点：（1）CAD技术是多学科综合性应用技术（2）CAD技术是现代设计方法和手段的综合体现（3）CAD技术是人的创造性思维活动同计算机系统的有机融合3、CAD技术在工程设计中的应用：（1）绘制二维、三维工程图（2）建立图形及符号库（3）参数化设计（4）三维造型（5）工程分析（6）生成设计文档或报表4、CAD技术的发展趋势：集成化、网络化、智能化、标准化。
5、优点⑴提高设计效率、缩短设计周期⑵提高设计质量⑶便于产品标准化、系列化⑷在设计阶段可预估产品的特性⑸易于实现网络化设计⑹为实现CAM 提供基础⑺使产品快速进入市场风险和问题: ⑴一次性资金投入较大⑵对工程技术人员的素质和技能要求较高第二章：1、CAD系统有哪二种分类方法？按硬件组成分类：大（中）型机系统、工作站系统、微机系统、网络型系统；按工作方法及功能分类：检索型、自动型、交互型和智能型。
2、CAD系统一般应购置哪些硬件设备？主机、输入设备（键盘、鼠标、扫描仪等）、输出设备（显示器、绘图仪、打印机等）、外存储设备（主要指外存，如硬盘、软盘、光盘、各种移动存储设备等）、图形显示设备。
3、 CAD软件系统包括哪几个层次？试分别举例说明。
系统软件(windows NT/2000/xp)、支撑软件(AotoCAD)、应用软件(二次开发形成的程序)4、如何选择CAD系统的软件？明确系统的需求确定近期目标和长远目标确定CAD系统的集成应用水平5、简述CAD系统的选型原则。
软件选型、运行环境选型、技术支持和价格原则等第四章：1、设备驱动程序、图形程序库的含义及作用。

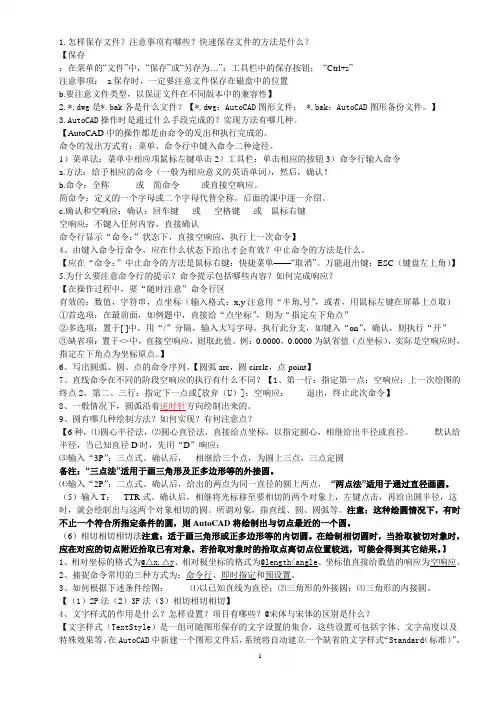

1.怎样保存文件？注意事项有哪些？快速保存文件的方法是什么？【保存；在菜单的“文件”中，“保存”或“另存为…”；工具栏中的保存按钮；“Ctrl+s”注意事项：a.保存时，一定要注意文件保存在磁盘中的位置b.要注意文件类型，以保证文件在不同版本中的兼容性】2.*.dwg是*.bak各是什么文件？【*.dwg：AutoCAD图形文件； *.bak：AutoCAD图形备份文件。
】3.AutoCAD操作时是通过什么手段完成的？实现方法有哪几种。
【AutoCAD中的操作都是由命令的发出和执行完成的。
命令的发出方式有：菜单、命令行中键入命令二种途径。
1）菜单法：菜单中相应项鼠标左键单击2）工具栏：单击相应的按钮3）命令行输入命令a.方法：给予相应的命令（一般为相应意义的英语单词），然后，确认！b.命令：全称或简命令或直接空响应。
简命令：定义的一个字母或二个字母代替全称。
后面的课中逐一介绍。
c.确认和空响应：确认：回车键或空格键或鼠标右键空响应：不键入任何内容，直接确认命令行显示“命令：”状态下，直接空响应，执行上一次命令】4、由键入命令行命令，应在什么状态下给出才会有效？中止命令的方法是什么。
【应在“命令：”中止命令的方法是鼠标右键：快捷菜单——“取消”。
万能退出键：ESC（键盘左上角）】5.为什么要注意命令行的提示？命令提示包括哪些内容？如何完成响应？【在操作过程中，要“随时注意”命令行区有效的：数值，字符串，点坐标（输入格式：x,y注意用“半角,号”，或者，用鼠标左键在屏幕上点取）①首选项：在最前面，如例题中，直接给“点坐标”，则为“指定左下角点”②多选项：置于[ ]中，用“/”分隔，输入大写字母，执行此分支，如键入“on”，确认，则执行“开”③缺省项：置于<>中，直接空响应，则取此值。
例：0.0000，0.0000为缺省值（点坐标），实际是空响应时，指定左下角点为坐标原点。
】6、写出圆弧、圆、点的命令序列。
一．单选题1.用AutoCAD画完一幅图后，在保存该图形文件时用_________扩展名。
A.cfgB.dwfC.bmpD.dwg2.保存一个未命名的图形文件用_________命令。
A.File/SaveB.Save asC.OpenD.Qsave3.当用DASHED线型画线时，发现所画线看上去像实线，这时应该用_________来设置线型的比例因子。
A.LINETYPEB.LTYPEC.FACTORD.LTSCALE4.在Select objetcs操作中，欲选择最近输入的图元，应键入_________。
A.WB.PC.LD.ALL5.在执行FILLET命令时，应先设置_________。
A.圆弧半径RB.距离DC.角度值D.内部块Block6.用TEXT命令书写直径符号时应使用_________。
A.%%d Ｂ.％％p Ｃ.％％c D.％％u7.剪切图元实体需用_________命令。
Ａ.Trim Ｂ.Extend C.Stretch D.Chamfer8.在圆上捕捉圆心时，靶框应压在_________。
A.圆周上B.圆心C.圆外D.圆内9.当使用LINE命令封闭多边形时，最块的方法是_________。
A.输入C回车B.输入B回车C.输入PLOT回车D.输入DRAW回车10.AutoCAD中模板文件的扩展名是_________。
A.CFGB.DWGC.SHXD.DWT11.用CENTER线型画线后却发现所画的线看上去像实线，这时应通过用_________命令调整线型的比例因子来得到所需显示效果。
A.LINETYPEB.LTC.LTSCALED.FACTOR12.用_________命令可以设置图形界限。
A.SCALEB.EXTENDC.LIMITSYER13.用_________命令可以恢复最近一次被ERASE命令删除的图元A.UNDOB.UC.OOPSD.REDO14.CIRCLE命令中的TTR选项是指用_________方式画圆弧。
A.端点、端点、直径B.端点、端点、半径C.切点、切点、直径D.切点、切点、半径15.在执行OFFSET命令前，必须设置_________。
A.比例B.圆C.距离D.角度16.用一段线剪去另一段直线，应该用_________。
A.EXTENDB.TRIMC.BREAKD.LENGTHEN17.取消命令执行的键时_________。
A.按回车键B.按空格键C.按ESC键D.按F1键18.用TEXT命令标注角度符号时应用_________A.%%CB.%%DC.%%PD.%%U19.以下哪个操作用于移动视图_________？A.ZOOM/WB.PANC.ZOOMD.ZOOM/A20.用PLINE命令画出一矩形，该矩形中有_________个图元实体。
A.1个B.4个C.不一定D.5个21.旋转二维图元实体需用_________命令.A.ReturnB.RectangC.RotateD.Return22.如果用TEXT命令输入文本60%d，则结果会是_________。
A.命令行提示出错信息并退出TEXT命令B.命令行提示出错信息后仍要求输入文本C.显示60%dD.显示60°23.下列哪个命令具有复制实体的功能_________。
A.FilletB.ArrayC.MoveD.Redo24.Esc键的作用是_________。
A.取消最近一次执行过的命令B.恢复最近一次被ERASE命令删除的图元C.取消当前输入的命令D.中断图形编辑，退出AutoCAD25.外部块的文件扩展名是_________。
A. .shxB. .dwgC. .dwtD. .cfg二.多选题1.以下含有复制功能的编辑命令有_________。
A.COPYB.OFFSETC.ARRAYD.MIRROR2.AutoCAD中使用图案填充命令时可用下列那些方法选择填充区域_________。
A.Pick Points（选中域内点）B.Select Objects（选择实体）C.REGEND.RECTANG3.对“0”层的正确描述是_________。
A.是每个绘图文件必须有的B.不能被删除C.它总是用实线绘制位于其上且线型为BYLAYERD.是AutoCAD自动建立的4.以下哪些命令具有重画功能_________。
A.REDOB.REDRAWC.REGEND.RECTANG5.图案填充HATCH有三种样式可供选择，它们是_________。
A.OuterB.NormalC.InsideD.Ignore6.对外部块的正确描述是_________。
A.用WBLOCK命令建立外部块B.外部块的文件扩展名为DWGC.外部块用INSERT命令可插入到当前图形文件中D.外部块只能插入到0层E.外部块插入时可以缩放或旋转7.在绘制一张包含多种线型的机械图时应作以下几种设置_________。
A.根据图形大小设置图形界限B.设置不同颜色和线型的图层C.设置好线型比例因子LTSCALED.给图形起个名字保存起来8.以下属于屏幕缩放命令的子命令的是_________。
A.PreviousB.WindowC.AllD.ExtentsE.DynamicF.Next9.阵列命令ARRAY的操作方式为_________。
A.环形阵列B.水平阵列C.垂直阵列D.矩形阵列10.以下不含复制功能的编辑命令有_________。
A.COPYB.OFFSETC.ROTATED.MIRRORE.MOVEF.ARRAY11.以下关于“MOVE命令和COPY命令又相似之处”的正确说法是_________。
A.都有复制实体的功能B.操作中都要选择基点C.操作中都不能旋转或缩放所选实体D.都能进行多重操作12.创建图块的主要目的是_________。
A.建立图形库，避免重复劳动B.节省存储空间C.便于修改和重定义D.提取图块中的文本信息13.设置图层时一般应考虑哪些方面？_________A.图层名B.实体颜色C.作图范围D.线型E文本样式14.与文本输入、编辑相关的命令有_________。
A.TEXTB.DTEXTC.MTEXTD.QTEXTE.DDEDIT15.编辑尺寸标注的常用命令有_________。
A.DIMEDITB.UPDATEC.DIMTEDITD.DIMBASELINE16.AutoCAD的命令输入方式有_________。
A.键盘命令输入B.菜单命令输入C.图形按钮输入D.语音输入17.构成尺寸标注的要素有_________。
A.尺寸线B.尺寸界线C.尺寸文本D.箭头E.旁引线F.形位公差标注三.是非题（以下各题你认为对的填写“T”，认为错的填写“F”）1.特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。
_________2.所有的图层都能被删除。
_________3.用Ltscale命令可调整中心线、虚线等不连续线型在屏幕上显示的间隙大小。
_________4.执行ZOOM（屏幕缩放）命令后，图形在屏幕上放大缩小的结果和执行SCALE（缩放）命令结果一样。
_________5.在同一张图纸上不能同时存在不同字体的文字。
_________6.图块插入到图中时可调整图块中图形的大小和角度。
_________7.用MLINE（多线）命令只能绘制两条线。
_________8.在执行PAN（屏幕平移）命令将实体移动位置偶，其坐标保持不变。
_________9.RECTANG绘制矩形命令可在屏幕上绘出带有一定宽度和圆角的实体。
_________10.SNAP的步距值不能大于GRID的栅格点的间距值。
_________11.用BLOCK命令建立的图块是外部图块，可插入到不同的图形文件中去。
_________12.用AutoCAD绘制图形时，其绘图范围是有限的。
_________13.执行LINE命令中又执行了PAN命令，则PAN命令结束后LINE命令也自动结束。
_________14.用LINE命令和RECTANG命令均可以绘制矩形，并且所得到的结果是一样的。
_________。
