CAD练习题

cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。

2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。

3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。

4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。

二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。

2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。

3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。

4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。

三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。

2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。

3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。

4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。

注意事项：- 确保所有图形的尺寸准确无误。

- 标注清晰，易于理解。

- 图层管理有序，便于后续修改和维护。

练习目的：- 熟练掌握CAD软件的基本操作。

- 理解并应用工程绘图的标准和规范。

- 提高空间想象能力和几何绘图能力。

练习提示：- 练习时，注意观察图形之间的关系和比例。

- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。

- 练习完成后，检查图纸的完整性和准确性。

请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。

祝你练习愉快！。

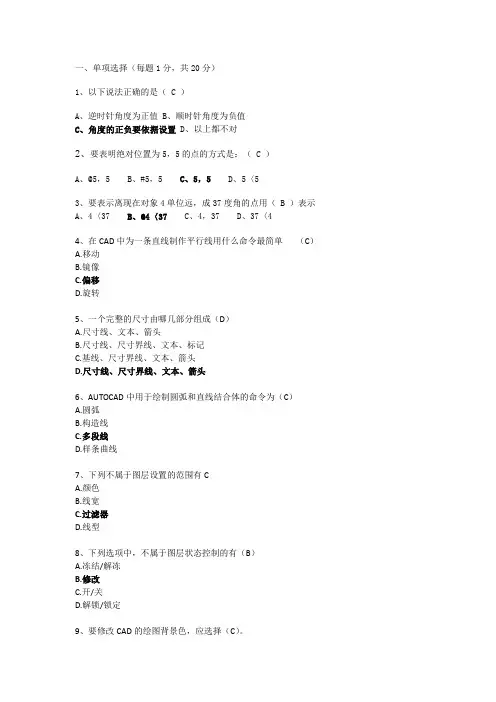

AutoCAD100道练习题(含答案)Auto CAD 100道练习题选择题（单选）（每题1分，共100分）1．下面哪个命令是用于三维操作的：(A) Align (B) Extrude (C) Rotate (D) Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式: (A) 半径标注(B) 角度标注(C) 直径标注(D) 以上三种3．利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4．Auto CAD 2022年软件中有一种新的窗体,它就是选项板,在主界面中它可以: (A) 隐藏(B) 固定(C) 隐藏和固定(D) 以上均可5．样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6．采用固定的国家和地方标准,应该使用:(A) 缺省设置(B) 使用样板(C) “启动"对话框中的"简介" (D) 使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A) @045 (B) @458 (C) @8,8 (D) @088．Auto CAD 软件中默认的文字高度是？(A) 1.5 (B) 2 (C) 2.5 (D) 3.59．建立文字"6个φ15的孔"要输入的内容是：(A) 6-%%C15 (B) 6×15%%D (C) 6-%%D15 (D) 6×%%C1510．在插入块之前，必须先进行：(A) 确定块的插入点(B) 确定块的名称(C) 建立组成块的对象(D) 上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A) 0层(B) 当前层(C) 选取的第一实体所在层(D) 另一层12．下面哪个命令可以获得线段的长度？(A) Status (B) ID (C) List (D) Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A) None (B) Top (C) Middle (D) Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A) 3 Points (B) Tan，Tan，Radius (C) Tan，Tan，Tan (D) Center，Direction15．所谓内接多边形是：(A) 多边形在圆外，多边形边的中点在圆上(B) 多边形在圆内，多边形的顶点在圆上(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标(B) 绝对坐标(C) 相对坐标(D) 柱坐标17．关于冻结图层(Freeze),哪个说法是正确的: (A) 该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21．对于任何一个图形,想将它存为样板图(Template):(A) 不一定能存为样板图(B) 将其存成扩展名为.tem文件即可(C) 将其存成扩展名为.dwt文件即可(D) 将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入: (A) CP (B) L (C) A (D) R23．调用Plot命令输出一幅图形时,可以:(A) 在命令行输入Plot命令(B) 在File菜单中选择Print (C) 在命令行输入Print命令(D) 以上都对24．下列哪一个命令是用来显示选定对象的数据信息的: (A) List (B) Dist (C) Area (D) Status25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A) 消隐(B) 重画(C) 渲染(D) 着色26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化? (A) Insert (B) Extrude (C) Align (D) Subtract 27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为: (A) 0.5 (B) 0.7 (C) 1 (D) 1.428．重复执行上一个命令的最快方法是：(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为: (A) 6~8mm (B) 5~8mm (C) 3~5mm (D) 2~5mm 30．特性刷可以复制什么特性：(A) 有层、线型、颜色和厚度(B) 有层、线型、颜色和线型比例(C) 有线型、颜色、线型比例和厚度(D) 有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A) 标准工具栏(B) 对象特性工具栏(C) 绘图工具栏(D) 修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A) @908 (B) @890 (C) @80 (D) @0833．下面哪种对象捕捉方式是用于捕捉线段的端点？(A) Endpoint (B) Center (C) Midpoint (D) Quadrant34．在Stretch命令中创建有效的选择集的方法为：(A) 窗交或圈交(B) 窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D) 所有35．剖面线的夹点位于是：(A) 对象的外部(B) 插入点(C) 坐标原点(D) 对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A) 块(B) 直线段(C) 多义线(D) 直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的: (A) 4倍(B) 4~6倍(C) 6倍(D) 6~8倍38．哪个命令用于建立块的定义？(A) Insert (B) WBlock (C) ByBlock (D) BMake39．下面哪一角度不用于旋转图形文件？(A) 180 (B) 90 (C) 45 (D) 040．所谓外切多边形是：(A) 多边形在圆外，多边形的各边与圆相切(B) 多边形在圆心(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A) 3:1 (B) 2:1 (C) 4:2:1 (D) 4:142．我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B) 罗马字母(C) 数字(D) 汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为: (A) 1.414h (B) 1h (C) 0.707h (D) 0.5h44．在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C) 3.5 (D) 2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B) 红色(C) 黄色(D) 绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B) 粗实线、虚线、细点画线、双点画线(C) 双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是: (A) 随块(B) 随层(C) 白色(D) 黑色48．进行尺寸标注时,注出的尺寸应该在:(A) 0层(B) 当前层(C) 尺寸层(D) 实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A) Save (B) Save As (C) QSave (D) PSave50．用层列表不能进行下面哪个操作？(A) 打开一个层(B) 冻结一个层(C) 把锁定的层解锁(D) 改变一个层的颜色51．绘图窗口的缺省色为？(A) 白色(B) 红色(C) 黄色(D) 黑色52．绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B) 端点、中点、圆心、切点(C) 端点、圆心、交点、切点(D) 端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C) 端点、象限点、中点(D)端点、中点、圆心54．文字的缺省对齐方式是:(A) 中心(B) 中间(C) 左(D) 右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253” (C) 1.253 (D) 1.253 1/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上? (A) 东(B) 西(C) 南(D) 北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在? (A) 2~3 (B) 2~5 (C) 3~5 (D) 6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B) 修改(C) 标注(D) 实体59．复制命令的快捷命令名是:(A) COPY (B) CY (C) C (D) CO60．绘制轴线和对称中心线所用的线型名是:(A) ACAD___00 (B) ACAD___00 (C) ACAD___00 (D) ACAD___0061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C) Rotate (D) 以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C) ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C) 9 (D) 1064．AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C) 文字和箭头(D) 文字或箭头,取最佳效果66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A) 创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C) 角度和间距(D) 以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C) 正六边形阵列(D) 以上均可69．使用AutoCAD 2022年版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C) 范围缩放(D) 缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C) 热点(D) 以上均可71．操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C) 直线(D) 直线段72．调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C) 中点(D) 旋转中心73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C) 剖视图(D) 特征视图74．不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C) 块(D) 二维多段线75．操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C) T (D) DY76．要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C) 线型列表(D) 线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点? (A) 端点(B) 交点(C) 中点(D) 最近点78．确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C) 定向输入距离(D) 用鼠标拾取点79．操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C) 被切边和剪切边(D) 以上都是80．操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C) 用实体剖切(D) 以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) 5 (B) ≥5 (C) 2~5 (D) 以上均可82．能适用于各类图样的尺寸终端是：(A) 斜线(B) 斜线和箭头(C) 圆点和箭头(D) 箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C) 标注圆心符号(D) 以上均可84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B) 中间(C) 中上(D) 中下85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C) 180 (D) 27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B) 复制、分解、修改文字(C) 分解、移动、修改文字(D) 分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为: (A) 轴线(B) 对称面(C) 球心(D) 以上均可88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令? (A) 拉伸(B) 旋转(C) 剖切(D) 切割89．下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C) 三维阵列(D) 三维镜像90．样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C) 拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是: (A) 菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A) 图形的一部分,出图时输出(B) 参照点,迫使光标停在特定的位置上(C) 定位时的虚拟参照点(D) 以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为: (A) 标准工具栏(B) 修改工具栏(C) 绘图工具栏(D) 初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是: (A) 设定值(B) 默认值(C) 输入值(D) 指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A) L (B) H (C) W (D) A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D) 颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A) Save As (B) Explode (C) Block (D) Wblock98. Purge命令用于:(A) 减少图形文件磁盘存储空间(B) 存储图形文件(C) 创建新图形(D) 删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A) 将光标的移动限定在水平方向上(B) 将光标的移动限定在垂直方向上(C) 将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是: (A) 线段(B) 圆(C) 圆弧(D) 块。

cad练习题（打印版）100### CAD练习题（打印版）#### 1. 基础绘图练习题目要求：- 使用CAD软件绘制一个简单的房间平面图。

- 房间尺寸为：长4米，宽3米，高2.5米。

- 房间内需要包含以下家具：一张床（长2米，宽1.5米），一张桌子（长1.2米，宽0.6米），两把椅子（每把椅子长0.5米，宽0.5米）。

- 房间的门位于长边的中间，门宽0.9米，高2米。

- 房间的窗户位于短边的中间，窗户宽1.5米，高1.5米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为米。

3. 使用矩形命令绘制房间的外框。

4. 根据尺寸绘制床、桌子和椅子。

5. 使用门和窗户命令或矩形命令绘制门和窗户。

6. 保存并打印图纸。

#### 2. 进阶建模练习题目要求：- 绘制一个简单的机械零件，例如齿轮。

- 齿轮的齿数为20，模数为2。

- 齿轮的直径为50厘米。

- 齿轮中心有一个直径为10厘米的孔。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为厘米。

3. 使用圆命令绘制齿轮的外圆。

4. 使用阵列命令创建齿轮的齿。

5. 使用圆命令绘制齿轮中心的孔。

6. 保存并打印图纸。

#### 3. 三维建模练习题目要求：- 绘制一个简单的三维物体，例如一个立方体。

- 立方体的边长为10厘米。

- 在立方体的一个面上绘制一个直径为5厘米的圆。

操作步骤：1. 打开CAD软件，创建一个新的三维绘图文件。

2. 设置绘图单位为厘米。

3. 使用立方体命令绘制立方体。

4. 切换到立方体的顶面视图。

5. 使用圆命令在顶面上绘制一个圆。

6. 保存并打印图纸。

#### 4. 综合应用练习题目要求：- 绘制一个简单的建筑立面图。

- 建筑高度为10米，宽度为5米。

- 建筑包含两层，每层高度为4米。

- 建筑的窗户位于每层的中间，窗户宽2米，高1.5米。

- 建筑的门位于底层的中间，门宽1米，高2米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

CAD练习题一、基本操作类1. 启动和关闭CAD软件。

2. 设置CAD的工作界面，包括工具栏、菜单栏、命令行等。

3. 新建、打开、保存和另存为CAD文件。

4. 绘制一条直线，长度为100mm。

5. 绘制一个半径为50mm的圆。

6. 使用矩形命令绘制一个长200mm、宽100mm的矩形。

7. 使用pline命令绘制一个闭合的多段线。

8. 使用move命令移动一个图形对象。

9. 使用copy命令复制一个图形对象。

10. 使用rotate命令旋转一个图形对象。

二、绘图与编辑类1. 绘制一条中心线，长度为150mm。

2. 绘制一个直径为80mm的圆。

3. 使用trim命令修剪多余线段。

4. 使用extend命令延伸线段至指定边界。

5. 使用mirror命令镜像一个图形对象。

6. 使用scale命令缩放一个图形对象。

7. 使用array命令创建矩形阵列。

8. 使用polararray命令创建极轴阵列。

9. 使用break命令打断一条线段。

10. 使用fillet命令绘制圆角。

三、图层与属性类1. 新建一个图层，命名为“标注”。

2. 将当前图层设置为“标注”。

3. 设置线型比例为1:100。

4. 改变线宽为0.5mm。

5. 设置颜色为红色。

6. 隐藏某一图层。

7. 冻结某一图层。

8. 锁定某一图层。

9. 修改图形对象的图层。

10. 查看并修改图形对象的属性。

四、尺寸与标注类1. 设置标注样式，包括线型、箭头、文字等。

2. 标注一条直线的长度。

3. 标注一个圆的直径。

4. 标注一个角度。

5. 标注一个半径。

6. 标注一个弧长。

7. 快速标注多个尺寸。

8. 修改标注文字内容。

9. 调整标注位置。

10. 删除不必要的尺寸标注。

五、文字与表格类1. 输入单行文字。

2. 输入多行文字。

3. 设置文字样式，包括字体、大小、颜色等。

4. 创建一个表格，包含3行4列。

5. 填写表格内容。

6. 调整表格行高和列宽。

7. 合并表格中的单元格。

CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。

任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。

2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。

3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。

4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。

5.将圆形移动到矩形的左下角。

练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。

任务要求：1.绘制一个正六边形：每边长度为50mm。

2.在六边形的一个角上绘制一个小正方形：边长为20mm。

3.在六边形的中心绘制一个圆形：半径为30mm。

4.使用修剪工具修剪掉六边形与正方形重叠的部分。

5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。

练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。

任务要求：1.创建一个立方体：边长为100mm。

2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。

3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。

4.将圆柱体和圆锥体的交集部分从立方体中切除。

5.对模型进行渲染，设置材质与光源，使其看起来更逼真。

练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。

任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。

2.在主视图中标注部件的尺寸。

3.绘制部件的剖视图：显示圆孔的内部结构。

4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。

5.使用图层管理工具区分不同的视图和标注。

练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。

任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

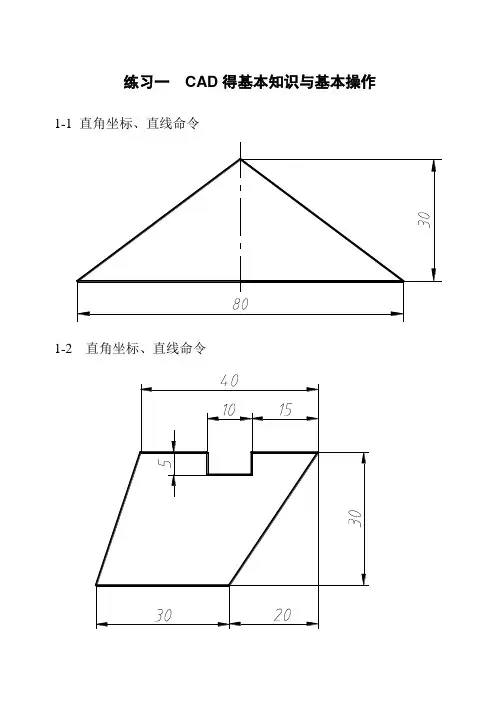

练习一CAD得基本知识与基本操作1-1 直角坐标、直线命令1-2 直角坐标、直线命令1-4相对极坐标、直线命令1-6 相对极坐标、延伸、修剪1-8 相对直角坐标、延伸、修剪1-10 相对极坐标、延伸、修剪练习二绘制二维图形2-1 圆、点得定数等分、延伸、修剪2-2 点得定数等分、相对极坐标、延伸、修剪2-3 正多边形、圆2-4 正多边形、圆2-5 圆、多段线2-6 点得定数等分、圆、多段线2-7 圆、对象捕捉2-8 圆2-9圆2-10 圆2-11 相对极坐标、圆、延伸、修剪2-12圆2-13 圆2-14 圆、延伸、修剪2-15 圆、圆弧2-16 圆、圆弧、修剪2-18 圆、点得定数等分、圆弧(起点、端点、半径)2-20 圆弧(起点、圆心、角度)练习三图形编辑3-1 矩形、缩放3-2 旋转、缩放3-3 阵列、修剪3-4 阵列、修剪3-5 相对极坐标、修剪、阵列3-6 多段线、偏移、阵列3-7 正方形、分解、点得定数等分、环形阵列3-8 矩形、圆、修剪、阵列3-9 圆16等分或圆外切8边形、阵列3-10 正方形、偏移3-11长方形、点(定数等分)、打断、复制、移动、旋转3-12 偏移、修剪3-13 矩形、对象追踪、阵列3-14 矩形、对象追踪、阵列3-15 圆、阵列3-16 点得定数等分、多段线、延伸、偏移、倒圆角、修剪3-17 阵列3-18 阵列3-19 正五边形、缩放、圆角、圆3-20 正方形、镜像、偏移、阵列3-21 圆、修剪、偏移、阵列3-22 正三角形、镜像、缩放3-23旋转、偏移、圆、修剪、圆弧(起点、端点、半径)练习四利用图块与属性绘图注写文字标注尺寸4-1 零件图、块、公差标注4-2 零件图、块、公差标注4-3 零件图、块、公差标注4-4 零件图、块、公差标注4-6 零件图、块、公差标注4-8 零件图、块、公差标注练习五三维绘图5-1完成下列轴测图5-2完成下列轴测图5-3 完成下列轴测图5-4完成下列轴测图5-5 完成下列轴测图5-6完成下列实体造型。

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。

2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。

3. 保存当前图纸，并另存为.dwg格式。

4. 绘制一条长度为100mm的直线。

5. 复制上述直线，使其与原直线平行，间距为50mm。

6. 将复制的直线旋转30度。

7. 删除旋转后的直线。

8. 绘制一个半径为50mm的圆。

9. 将圆等分为8份。

10. 阵列上述圆，使其形成3行4列的图形。

二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。

2. 将矩形分解为四条线段。

3. 将其中一条线段延长20mm。

4. 绘制一个直径为30mm的圆。

5. 将圆与矩形进行相切操作。

6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。

7. 将多段线转换为样条曲线。

8. 绘制一个正三角形，边长为50mm。

9. 将正三角形进行镜像操作，镜像线为三角形的中线。

10. 绘制一个椭圆，长轴为100mm，短轴为50mm。

三、标注与文字类1. 设置当前标注样式为“建筑”。

2. 为上述矩形标注长度和宽度。

3. 在图纸上添加文字说明，内容为“CAD练习题”。

4. 设置文字样式为“宋体”，高度为5mm。

5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。

6. 为直径为30mm的圆添加半径标注。

7. 为正三角形添加角度标注。

8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。

9. 设置标注样式为“机械”，并对椭圆进行直径标注。

10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。

四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。

2. 将上述矩形的线段移动到“轮廓线”图层。

3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。

4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。

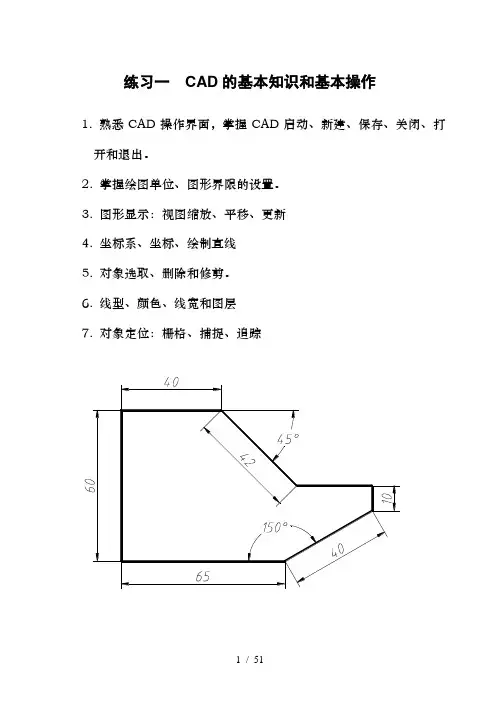

练习一CAD的基本知识和基本操作1. 熟悉CAD操作界面，掌握CAD启动、新建、保存、关闭、打开和退出。

2. 掌握绘图单位、图形界限的设置。

3. 图形显示：视图缩放、平移、更新4. 坐标系、坐标、绘制直线5. 对象选取、删除和修剪。
