博世报警配置

  • 格式：ppt
  • 大小：1.54 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

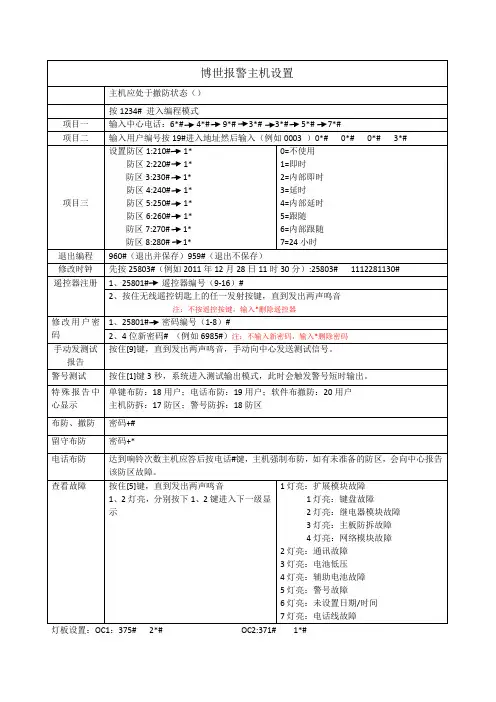

博世报警主机编程设置

博世报警主机编程设置
18防区布防撤防密码留守布防密码电话布防达到响铃次数主机应答后按电话键主机强制布防如有未准备的防区会向中心报告该防区故障
博世报警主机设置
主机应处于撤防状态（）
按1234#进入编程模式
项目一
输入中心电话：6*# 4*# 9*# 3*# 3*# 5*# 7*#
项目二
输入用户编号按19#进入地址然后输入（例如0003）0*# 0*# 0*# 3*#
修改时钟
先按25803#（例如2011年12月28日11时30分）:25803# 1112281130#
遥控器注册
1、25801#遥控器编号（9-16）#
2、按住无线遥控钥匙上的任一发射按键，直到发出两声鸣音
注：不按遥控按键，输入*删除遥控器
修改用户密码
1、25801#密码编号（1-8）#
2、4位新密码#（例如6985#）注：不输入新密码，输入*删除密码
手动发测试报告
按住[9]键，直到发出两声鸣音，手动向中心发送测试信号。
警号测试
按住[1]键3秒，系统进入测试输出模式，此时会触发警号短时输出。
特殊报告中心显示
单键布防：18用户；电话布防：19用户；软件布撤防：20用户
主机防拆：17防区；警号防拆：18防区
布防、撤防
密码+#
留守布防
密码+*
电话布防
达到响铃次数主机应答后按电话#键，主机强制布防，如有未准备的防区，会向中心报告该防区故障。
查看故障
按[5]键，直到发出两声鸣音
1、2灯亮，分别按下1、2键进入下一级显示
1灯亮：扩展模块故障
1灯亮：键盘故障
2灯亮：继电器模块故障
3灯亮：主板防拆故障
4灯亮：网络模块故障

Function_BoschSecurity博世报警

Function_BoschSecurity博世报警

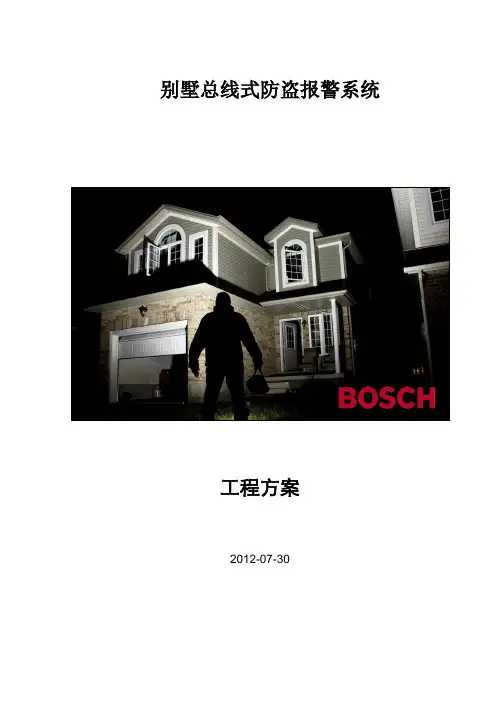

别墅总线式防盗报警系统工程方案2012-07-30目录__________________________________1. 方案设计 (3)1.1. 设计规范 (3)1.2. 防盗报警区域情况简介 (4)1.2.1. 别墅报警点分布表 (4)1.3. 别墅防盗报警系统分析 (4)1.3.1. 防盗报警系统简介 (4)1.3.2. 别墅防盗报警系统 (5)1.3.3. 防盗报警系统构成 (6)2. 总线式报警设备选型 (9)2.1. 总线式防盗报警系统（Bosch报警系列产品） (9)2.2. Bosch防盗报警系统简易快速配置表基本清单 (18)1. 方案设计1.1. 设计规范GB50348-2004安全防范工程技术规范GT／76-94 《保安电视监控工程技术规范》GA／77-94 《入侵报警工程设计规范》GB 10408.1-89 入侵探测器通用技术条件GB 10408.2-89 超声波入侵探测器GB 10408.3-89 微波入侵探测器GB 10408.4-89 主动红外入侵探测器GB 10408.5-89 被动红外入侵探测器GB 10408.6-89 微波和被动红外复合入侵探测器GB 12663-90 防盗报警控制器通用技术条件GB 12664-90 便携式Ｘ射线安全检查设备技术条件GA/T 70-94 安全防范工程费用概预算编制方法GA/T 75-94 安全防范工程程序与要求GB 10408.7-1996 超声和被动红外复合入侵探测器GB/T 10408.8-1997 振动入侵探测器GB15207-94 视频入侵报警器GB15208-94 微剂量Ｘ射线安全检查设备GB15209-94 磁开关入侵探测器GB15210-94 通过式金属探测门通用技术条件GB 15407-94 遮挡式微波入侵探测器技术要求和实验方法GB/T 16571-1996 文物系统博物馆安全防范工程设计规范GB 16796-1997 安全防范报警设备安全要求和实验方法本工程要求严格按照ISO11801和《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）等国际、国家布线标准设计及施工，将防盗报警系统建设成为一个技术先进、性能可靠、功能齐全的系统。

博世报警配置

博世报警配置

名称
型号
数量 说明
8防区报警主机
CC488
1 6个可编程防区，2个24小时防区， 可接入最多16个无线探测器，可 有线无线混接，其余功能和CC406 主机相同
控制键盘
CP508
1 可接多个键盘
无线接收器（可选） RF3212E 1
主机配置该设备后即可连接无线
探测器和无线遥控按钮，最多连 接16个无线探测器和8个无线遥控 器
口。
1.6.1 家庭入侵报警系统配置
• 无线报警的设备选型应符合下列规定： • 1 载波频率和发射功率应符合国家相关管理规定。 • 2 探测器的无线发射机使用的电池应保证有效使
用时间不少于6个月，在发出欠压报警信号后，电 源应能支持发射机正常工作7d。 • 3 无线紧急报警装置应能在整个防范区域内触发 报警。 • 4 无线报警发射机应有防拆报警和防破坏报警功 能
•UL认证；
•CE认证；
•产品获得国家CCC认证；
•9.8 - 28V 直流。
例二： DS1525/DS1535 振动探测器
•DS1525 应用：保险库，保险箱； •DS1535 应用：自动提款机； •三种独特的探测技术； •灵敏度可调； •多点防拆保护； •可进行表面安装或嵌入式安装； •附件：MP1500安装板； •UL、ULC、CE认证。
1.6.1 家庭入侵报警系统配置
• 系统管理软件的选型应符合《安全防范工程技术规范》 GB50348等国家现行相关标准的规定，尚应具有以下功能：
• 1 电子地图显示，能局部放大报警部位，并发出声、光报 警提示。
• 2 实时记录系统开机、关机、操作、报警、故障等信息， 并具有查询、打印、防篡改功能。
• 3 设定操作权限，对操作(管理)员的登录、交接进行管理。 • 6.4.2系统管理软件应汉化。 • 6.4.3系统管理软件应有较强的容错能力，应有备份和维护

博士报警主机说明

博士报警主机说明

博世报警主机系统的主要一些操作指令博世报警主机系统的主要一些操作指令：1、设防：1234+ON2、撤防：1234+OFF3、进入编程：9876+#+04、退出编程：*按4秒5、恢复出厂值：4058+01编程主要内容：1、综合地址：0000+152、防区编程：0001+21（即时）、0002+22（24小时防区）3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）5、取消接地检测：2732+00-------------------------------------------------------------进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。

然后再对应下面的情况，对号入座。

第一种情况：用户只使用本机的八个防区。

（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。

例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。

9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。

<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

博世报警系统

博世报警系统

探 测 器
探 测 器
Sensor
Sensor
探 测 器
Sensor
探 测 器
Sensor
32路输出模块 32-relay Output
报警软件 MTSW
LAN
PSTN
STCT/SAL1.2 | Dieter GAO Chuanjian | 23/10/2012 | © Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
博世防盗报警系统
DS7447 V2-CHI 液晶键盘 DS7447 V2-CHI LCD Keypad
• DS7447V2 数字字母键盘：两行文字，显示屏可自由编程， 允许设置 16 个字符的自定义文本来描述防区和分区。 用户
可通过简单易用的双键命令来调整声音报警器的音量和背光
强度。
• DS7447V2 Alphanumeric Keypad: Two line, freely programmable display allows 16 characters of custom text to be programmed for zone and area descriptions. The user can adjust the sounder volume and backlight intensity using easy two-button commands.
博世防盗报警系统

博世报警配置讲义

博世报警配置讲义
•UL、ULC、CE认证。
例二： DS860-CHI 智能三技术探测
•探测范围：
器
•标准： 18米×18米
•可选长距： 30米×3米
•可垂直/水平方向偏转；
•监察性能：微波及被动红外监察+人工智能；
•防气流/昆虫；
•可选被动红外灵敏度；
•五层探测区，包括“下视”防区；
•可选配件长距离镜片OLR92-3；
• 3 设定操作权限，对操作(管理)员的登录、交接进行管理。 • 6.4.2系统管理软件应汉化。 • 6.4.3系统管理软件应有较强的容错能力，应有备份和维护
保障能力。 • 6.4.4系统管理软件发生异常后，应能在3s内发出故障报
警。
1.6.1 家庭入侵报警系统配置
入侵防盗报警系统例一
8防区无线报警系统配置表
1.6.1 家庭入侵报警系统配置
• 系统管理软件的选型应符合《安全防范工程技术规范》 GB50348等国家现行相关标准的规定，尚应具有以下功能：
• 1 电子地图显示，能局部放大报警部位，并发出声、光报 警提示。
• 2 实时记录系统开机、关机、操作、报警、故障等信息， 并具有查询、打印、防篡改功能。
例三： DS7457i 单防区输入模块 •DS7457i 是单防区总线输入模块，用于连接DS7400Xi-CHI控制/通讯主机。
•DS7457i提供一个受监察的输入防区回路（使用47KW线端电阻），用于连 接常闭或常开干接点设备，另外提供一个独立的防拆回路。
•每一个DS7457i 占用一个总线防区的地址。
总线制报警 DS7400X 1
主机
I
总线制控制主机，自带8个 防区，可扩展240个总线防 区
液晶键盘 DS7447I 1 液晶控制键盘

博世防盗报警产品系统介绍


DS7400XI 附件介绍
DX4010i RS232接口转换模块
4线接入DS7400XI主板 提供标准的RS232输出 标准的9针接口 具有状态指示灯提示 标准ASCII码输出主机所有事件 可接入PC机串行口或串行打印机或其他标准串行设备 数据位、停止位、溢出控制、奇偶校验以及波特率都可进行设置，便 于系统集成 替代原DS7412模块
MT产品：MTGW总线转换模块
➢一端连接CAN总线与MTR通讯 ➢另三端连接RS485总线与DS6R/MT1-8/
MT1-1等终端设备进行通讯 ➢每路RS485总线互相隔离 ➢最多可连接120个RS485终端设备 ➢通过拔码设置CAN总线地址及RS485终端设备数量， 免编程 ➢设有电源/系统/CAN总线/RS485总线四类指示灯， 方便工程人员安装维护 ➢备有机壳及变压器，设有12V备用电池接口及 13.5Vdc@500mA辅助电源输出，并有防拆保护
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
防区输入 模块
探 测 器
输入 输出 模块
用户 键盘
探 测 器
区自 带 防
32路 输出模块
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
总线驱 动模块
用户 键盘
输入 输出 模块
防区 输入 模块
DS7400
系统 键盘
DS7400XI 附件介绍
DSR-32C 32路继电器输出模块
连接方式一：4线接入DS7400XI主板辅助总线端由报警主机直接控制工作 连接方式二：通过RS232接口直接和电脑连接，由CMS7000软件控制动作 提供32路继电器开路和闭路输出 每台DS7400XI可连接16个DSR-32C，默认可与每个防区一一对应动作 CMS7000软件可设置两个RS232端口连接DSR-32C，最多可连接16台，提 供512个继电器输出控制 可通过自带软件设定跟随一个防区或多个防区输出，或多个防区启动一个继 电器输出 继电器动作可设定手动复位或自动复位 特别适用于需要联动LED电子地图、联动灯光、联动矩阵硬盘录像机或者BA 系统等场合

博世安保系统防盗报警控制器用户指南说明书

当您离开现场，并需要使所有防区处于就绪状态以探测入侵时，可将系统布防在外出模式下。在您返回 现场后，需撤防系统以免触发误报警。
键盘布防
有两种不同方法可将系统布防在外出模式下。
在外出模式下布防（方法 1） 输入您的用户码，然后按 [#] 键（例如 [2][5][8][0][0][#]）。发出两声短鸣，外出 指示亮起。退出延 时开始计数。
强制布防
在有防区处于触发状态时布防系统，称为强制布防。如果系统无法布防，且发出一声长鸣，则表明不允 许强制布防。这时，您需要确保所有防区处于正常状态，或手动旁路相关防区，然后才能布防系统。 在防区设为强制布防允许的情况下，在退出延时结束时该防区被触发，则该防区会被确认为防区故障， 在键盘上对应的指示将恒亮。一旦该防区正常后，该防区将仍然有效。
3.3
4
4.1
1 - 按键 1：在外出模式下布防 2 - 按键 2：撤防 3 - 按键 1 和 2：同时按住两个按键可触发紧急报警。
钥匙开关布防
用户可通过钥匙开关对系统进行布防。当安装员设定好钥匙开关防区后，用户操作钥匙开关防区时，警 号会发出一声短鸣，确认系统进入布防。
在居家模式下布防
居家模式用于对现场周界和未使用区域进行布防，以探测可能进入现场的入侵者，并且允许您在自动隔 离的区域内自由活动。
用户指南
博世安保系统有限公司
防盗报警控制器
2
键盘操作快捷指南
ICP-KP8-CHI 八防区 LED键盘
键盘操作快捷指南 | zh-CHS 5
ICP-KP8L-CHI 八防区 LCD键盘
系统布/撤防 外出布防 居家布防 撤防 其他设置命令 添加/更改用户码 删除用户码 编程个人报警电话 取消个人电话报警 报警复位 隔离防区 忽略故障 查看系统故障 胁持报警 紧急报警 火警 医疗救护报警

博世报警配置讲义


CP508
DS860 … DS429i
1
后备电池
TP12-7
1
例二：报警系统接线图1
例二：报警系统接线图2
例二：一般探测器的接口定义
+
N N S C C O P
T
M T T R R
报 警 记 忆 故 障 输 出
电源
常 公 常 空 闭 共 开 点
防拆
例二：与报警主机的连接方法举 例
探测器1的接线端口
1.6.1 家庭入侵报警系统配置
• 无线报警的设备选型应符合下列规定： • 1 载波频率和发射功率应符合国家相关管理规定。 • 2 探测器的无线发射机使用的电池应保证有效使 用时间不少于6个月，在发出欠压报警信号后，电 源应能支持发射机正常工作7d。 • 3 无线紧急报警装置应能在整个防范区域内触发 报警。 • 4 无线报警发射机应有防拆报警和防破坏报警功 能
•是一种拨码式单地址码模块 ; DS7457I不需要另外供电，可直接接入总线。 •它具有性能稳定，使用灵活的特点，在安装前，由其自带的拨码开关设定它 的防区号，被广泛应用于周界报警系统。
•DX4010 是一个RS232接口模块，用于连接相兼容的控制/通讯主机。
例三： DX4010 RS-232接口模块
8个无线远程用户码（CC488） 防区锁定 自动布防/撤防 特别火警告
交流电中断和系统故障显示
步测模式 两个进入延时时间段设置
事件记录回查
监测喇叭输出
内置电话线路故障监测器
用户码可选布/撤防报告 延迟警报直至事件发送完毕键盘有紧急
报警、火警、救护警、胁持报警等模式
例一：RF940E 被动红外探测器
•注意：要使用DS7432总线模块，系统必需有一个DS7436。

博世防盗报警产品系统介绍


MT产品：MTGW总线转换模块
➢一端连接CAN总线与MTR通讯 ➢另三端连接RS485总线与DS6R/MT1-8/
MT1-1等终端设备进行通讯 ➢每路RS485总线互相隔离 ➢最多可连接120个RS485终端设备 ➢通过拔码设置CAN总线地址及RS485终端设备数量， 免编程 ➢设有电源/系统/CAN总线/RS485总线四类指示灯， 方便工程人员安装维护 ➢备有机壳及变压器，设有12V备用电池接口及 13.5Vdc@500mA辅助电源输出，并有防拆保护
DS7400XI 附件介绍
DSR-32C 32路继电器输出模块
连接方式一：4线接入DS7400XI主板辅助总线端由报警主机直接控制工作 连接方式二：通过RS232接口直接和电脑连接，由CMS7000软件控制动作 提供32路继电器开路和闭路输出 每台DS7400XI可连接16个DSR-32C，默认可与每个防区一一对应动作 CMS7000软件可设置两个RS232端口连接DSR-32C，最多可连接16台，提 供512个继电器输出控制 可通过自带软件设定跟随一个防区或多个防区输出，或多个防区启动一个继 电器输出 继电器动作可设定手动复位或自动复位 特别适用于需要联动LED电子地图、联动灯光、联动矩阵硬盘录像机或者BA 系统等场合
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
防区 输入 模块
探 测 器
输入 输出 模块
用户 键盘
探 测 器
区自 带 防
32路 输出模块
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
总线驱 动模块
用户 键盘
输入 输出 模块
防区 输入 模块
DS7400
系统 键盘
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

总线制报警 DS7400X 1
主机
I
总线制控制主机，自带8个 防区，可扩展240个总线防 区
液晶键盘 DS7447I 1 液晶控制键盘
探测器（有 DS860 n
线）
…
各类探测器，开关输出
总线驱动器 DS7436
8防区扩展 DS7432 n 模块 （可 选）
连接至总线上，可扩展8 个防区，最多可接30个。
双防区扩展 DS7460
连接至总线上，可扩展2
例三： DS7400-CHI 总线制防盗报警 主机 •采用两线总线制地址码方式代替传统的分线回路模式，可扩展至248个防区
（112个无线防区） •所有功能和参数都可编程设置和自由修改 •200个用户码 •400个事件记录 •240个防区可任意分为8个分区，完全独立操作 •可连接15个键盘 •RS232接口可直接连接打印机或计算机管理(CMS-7000) •可控制电锁作简单门禁控制 •支持主要的通讯格式，可拨叫传呼机留下数字信息 •可本地键盘编程或远程计算机编程 •可实现一对一、多对一、一对多的防区报警与输出的连动关系 (DSR-32B) •4.0版本可支持无线报警防区
例二： DS1101i/DS11102i/DS1109i 玻璃破 碎探测器 •采用以微处理器为基础的声音分析技术
（SAT），分析与玻璃破碎相关的特殊声频；
•环境测试电路；
•DS1101i/DS1102i 玻璃破碎探测范围为8米 半径；
•DS1109i 带门磁开关的玻璃破碎探测器，探 测范围为3米半径；
例三： DS7457i 单防区输入模块 •DS7457i 是单防区总线输入模块，用于连接DS7400Xi-CHI控制/通讯主机。
•DS7457i提供一个受监察的输入防区回路（使用47KW线端电阻），用于连 接常闭或常开干接点设备，另外提供一个独立的防拆回路。
•每一个DS7457i 占用一个总线防区的地址。
• 探测器的选型应符合下列规定： 1 根据防护要求和设防特点选择不同探测原理、不同技术性能的探测 器。多技术复合探测器应视为一种技术的探测器。 2 所选用的探测器应能避免各种可能的干扰，减少误报，杜绝漏报。 3 探测器的灵敏度、作用距离、覆盖面积应能满足使用要求。
（1）周界用人侵探测器的选型 （2）出入口部位用入侵探测器的选型 （3）室内用人侵探测器的选型
•每次发送信息时，都会发送一个电池报告；
•每65 分钟都会向控制主机发送一个监测信号；
•探测范围12米X12米；
•与任何DS控制通讯主机相兼容；
•RF940E频率为433MHz
例一：CC488 控制主机与无线接收 机界面接线图
入侵防盗报警系统例二
8防区报警系统（可分区）配置表
名称
型号
数 说明 量
例三： DS7432 8输入扩展模块 •DS7432 八防区总线输入模块提供多达8个带地址码的输入回路，将惯用的
接点设备连接到控制主机的总线上。
•与DS7400XI的总线距离可达1.6km
•DS7400XI可带30块DS7432
•DS7432需要DC12V电源，可由DS7400XI主机供电，也可单独供电，静态 时耗电10mA
1.6.1 家庭入侵报警系统配置
• 控制设备的选型除应符合本规范第3.0.3条的规定 外，尚应符合下列规定：
• 1 应根据系统规模、系统功能、信号传输方式及 安全管理要求等选择报警控制设备的类型。
• 2 宜具有可编程和联网功能。 • 3 接人公共网络的报警控制设备应满足相应网络
的入网接口要求。 • 4 应具有与其他系统联动或集成的输入、输出接
例三： DS7436 双路总线驱动器 •DS7436 是一个双总线驱动器，用于连接DS7400Xi-CHI控制/通讯主机。
•它直接安装在主机板上，并提供两条两线的总线，每条总线最多可以连接总 数多达120个总线探测器和界面模块（120个地址码），共240个。
•两条总线是独立工作的，其中一条总线出线故障不会影响另一条的正常工作。
探测器监测功能
自动布防/撤防
应答机旁路
特别火警告
多种发送 布撤防时来电转接
交流电中断和系统故障显示
事件记录回查
步测模式
监测喇叭输出
两个进入延时时间段设置
内置电话线路故障监测器
用户码可选布/撤防报告
延迟警报直至事件发送完毕键盘有紧急
报警、火警、救护警、胁持报警等模式
例一：RF940E 被动红外探测器
•总线长度达1.6km(Ф1.0mm2)。可接总线放大器以延长总线长度。
•可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
•有200组个人操作密码；30种可编程防区功能。
例三：总线制防盗报警系统_主要功能
一、主要功能：
•…
•可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块 DS7457I、双防区扩展模块DS7460、带输出的单防区扩展模块DS7465及带 地址码的探测器。
•注意：要使用DS7432总线模块，系统必需有一个DS7436。
•DS746例0i 是三一个：配合到D总S线7系4统6里0应用双的双防防区区输入输模块入。 模块
•它提供两个被监察的输入防区，用于连接惯用的常开（N/O）或常闭（N/C） 接点的设备。
•在系统里，每一个DS7460i占用两个总线防区的地址，并且它可以监察两个 独立的防区。
名称
型号
数量 说明
8防区报警主机
CC488
1 6个可编程防区，2个24小时防区， 可接入最多16个无线探测器，可 有线无线混接，其余功能和CC406 主机相同
控制键盘
CP508
1 可接多个键盘
无线接收器（可选） RF3212E 1
主机配置该设备后即可连接无线
探测器和无线遥控按钮，最多连 接16个无线探测器和8个无线遥控 器
口。
1.6.1 家庭入侵报警系统配置
• 无线报警的设备选型应符合下列规定： • 1 载波频率和发射功率应符合国家相关管理规定。 • 2 探测器的无线发射机使用的电池应保证有效使
用时间不少于6个月，在发出欠压报警信号后，电 源应能支持发射机正常工作7d。 • 3 无线紧急报警装置应能在整个防范区域内触发 报警。 • 4 无线报警发射机应有防拆报警和防破坏报警功 能
1.6.1 家庭入侵报警系统配置
• 系统管理软件的选型应符合《安全防范工程技术规范》 GB50348等国家现行相关标准的规定，尚应具有以下功能：
• 1 电子地图显示，能局部放大报警部位，并发出声、光报 警提示。
• 2 实时记录系统开机、关机、操作、报警、故障等信息， 并具有查询、打印、防篡改功能。
•辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围 设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关 系。
•通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。
•可通过PSTN与报警中心连接，支持4+2 、Contact ID等多种通讯格式。
•UL、ULC、CE认证。
例二： DS860-CHI 智能三技术探测
•探测范围：
器
•标准： 18米×18米
•可选长距： 30米×3米
•可垂直/水平方向偏转；
•监察性能：微波及被动红外监察+人工智能；
•防气流/昆虫；
•可选被动红外灵敏度；
•五层探测区，包括“下视”防区；
•可选配件长距离镜片OLR92-3；
8防区报警主 CC408 1 8个可编程防区，可分成
机
独立的两个分区，其余
功能和CC406主机相同
控制键盘
CP508 1 可接多个键盘
探测器
DS860 …
各类探测器，开关输出
周界探测器 DS429i
双束室内/外光电
后备电池
TP12-7 1
例二：报警系统接线图1
例二：报警系统接线图2
例二：一般探测器的接口定义
内置电话线路故障监测器
用户码可选布/撤防报告
延迟警报直至事件发送完毕键盘有紧急
报警、火警、救护警、胁持报警等模式
例二：分区键盘的连接
例二：DS429i 系列双束室内/外光
•室外：100米 •室内：300米
电防盗探测器
•可垂直/水平方向偏转；
•双射束探测；
•适用于室内和室外；
•2种安装方式；
•可调触发反应时间；
无线遥控按钮 （可选）
RF3334E 1 （四键）
四键式无线钥匙扣
无线被动红外探测 RF940E n 可和RF3212E进行无线通讯，最多
器（可选）
可接16个
后备电池
TP12-7
1
例一：报警主机CC488 8个可编程防区，带2个分区
16个可编程用户码
8个无线远程用户码（CC488）
进入和退出提示
防区锁定
-
+
N C
C
N O
S P
T
T
M R
T R
电源
常公常空 闭共开点
防拆
报故 警障 记输 忆出
例二：与报警主机的连接方法举 例
探测器1的接线端口
探测器2的接线端口
例二：EOL电阻的接法
全 常 闭 方 式
例二：EOL电阻的接法
全 常 开 方 式
例二：EOL电阻接法
常 开 常 闭 方 式
-
例二：EOL电阻的接法
•CCC、UL、CE认证（DS1101i、DS1102i） /UL认证 (DS1109i)。
例二： D284系列 光电一体式连底座烟
感探测器 •57º热敏传感器(DS284TH)；
•12或24伏直流操作；
