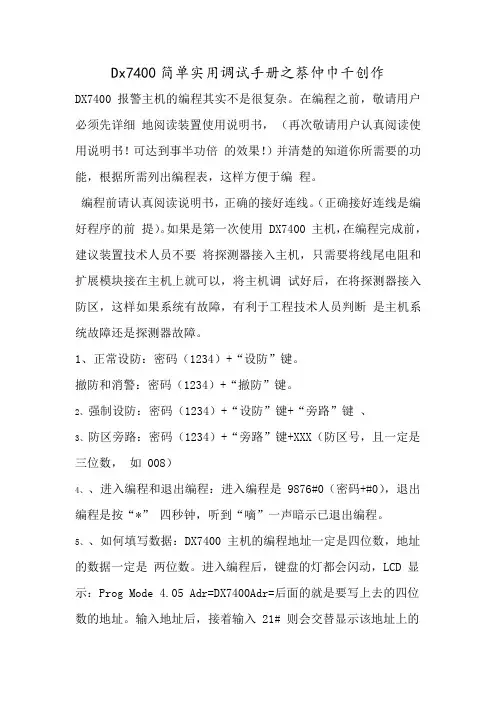

Dx7400简单实用调试手册之蔡仲巾千创作DX7400 报警主机的编程其实不是很复杂。
在编程之前,敬请用户必须先详细地阅读装置使用说明书,(再次敬请用户认真阅读使用说明书!可达到事半功倍的效果!)并清楚的知道你所需要的功能,根据所需列出编程表,这样方便于编程。
编程前请认真阅读说明书,正确的接好连线。
(正确接好连线是编好程序的前提)。
如果是第一次使用 DX7400 主机,在编程完成前,建议装置技术人员不要将探测器接入主机,只需要将线尾电阻和扩展模块接在主机上就可以,将主机调试好后,在将探测器接入防区,这样如果系统有故障,有利于工程技术人员判断是主机系统故障还是探测器故障。
1、正常设防:密码(1234)+“设防”键。
撤防和消警:密码(1234)+“撤防”键。
2、强制设防:密码(1234)+“设防”键+“旁路”键、3、防区旁路:密码(1234)+“旁路”键+XXX(防区号,且一定是三位数,如 008)4、、进入编程和退出编程:进入编程是 9876#0(密码+#0),退出编程是按“*” 四秒钟,听到“嘀”一声暗示已退出编程。
5、、如何填写数据:DX7400 主机的编程地址一定是四位数,地址的数据一定是两位数。
进入编程后,键盘的灯都会闪动,LCD 显示:Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。
输入地址后,接着输入 21# 则会交替显示该地址上的两位数据;或者按“#”则可以出现数据 1;再按“#”则可出现数据 2。
(出厂值,可以通过编程改变的),然后自动跳到下一个地址。
如果需要对某些地址编程,则需连续按两次“*” 则可以回到 Prog Mode 4.05 Adr= 。
6、、确定防区的功能:(地址是 0001—0030),所谓防区功能就是该防区是延时防区、即时防区、小时防区等等。
24 其中 01 代表延时防区;代表即时防区; 03 07 代表 24 小时防区。
IP网络化 & 全功能PRAESENSA公共广播和语音报警系统PRAESENSA,IP网络化 & 全功能博世推出了PRAESENSA,这是公共广播和语音报警(PAVA)系统的新标准。
该系统为楼宇内的每个区域提供高质量的音乐或信息音频,并通过呼叫站触摸屏上直观的图形用户界面进行控制,或通过平板电脑或PC上运行的个性化软件进行控制。
这种高级的公共广播和语音报警系统安装方便,经济高效,使人们更加安心。
这是一款先进的公共广播和语音报警系统,完全基于IP网络,功能完备。
安装和集成非常简单,并且它提供了出色的音质和易于使用的界面。
PRAESENSA使用IP连接和带集成冗余的智能电源概念,为您提供一个非常经济高效的系统,同样适用于集中式或分布式拓扑结构。
商场 | 多功能楼宇 | 展览中心 | 酒店 | 教育 | 机场发电站 | 石油和天然气 | 隧道 | 地铁 | 铁路23...适用于每个中大型应用该系统的所有组件均使用IP联网,可确保最高的灵活性和可扩展性创新的功放架构可智能分配功率,降低拥有成本通过内置冗余消除单点故障是系统概念的核心以用户为中心的设计提供了一个直观的界面,其中包含关于进度和状态的反馈全面的系统可适应不断变化的需求功能完备的标准配置优化的用户体验最高的系统可用性高效的功率分配安全的IP架构最高的互操作性、灵活性和可扩展性...终于,系统内的所有组件都能轻松可靠地互相通讯。
基于一个先进的媒体网络架构,PRAESENSA为广播应用中的所有区域提供完整的控制和通讯功能。
当应用环境发生改变时,例如增加或调整了更多分区,PRAESENSA能够立即适应这些改变。
得益于全IP网络连接,系统获得高度的适应性和可扩展性。
具备本地冗余供电的功率放大器,使系统能够适应集中式或分布式安装。
所有PRAESENSA设备都内置一个预配置的多口千兆以太网交换机。
这既能确保系统完全符合EN54-16认证要求,又能降低第三方网络设备的成本。

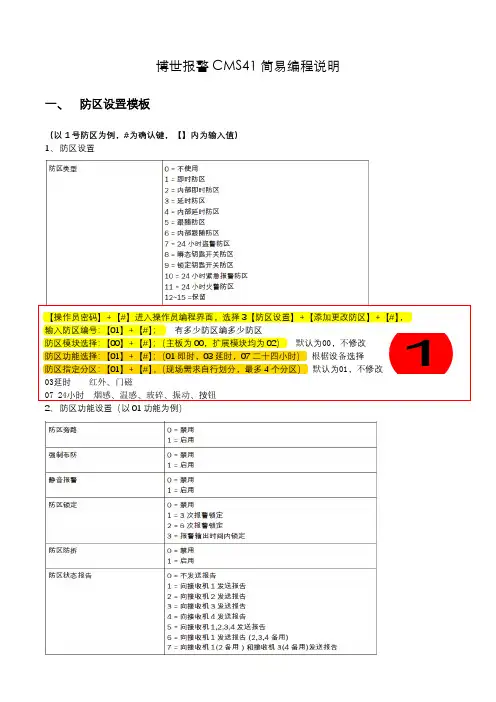

博世报警CMS41简易编程说明一、防区设置模板
(以1号防区为例,#为确认键,【】内为输入值)
1、防区设置
二、接收机和报告设置模板
(以1号接收机为例,#为确认键,【】内为输入值)
【操作员密码】+【#】进入操作员编程界面,选择6【接收机/报告设置】+【#】;
1、6.2接收机设置:
2、6.4报告选项
防区状态恢复报告:【00】+【#】;系统布撤防报告:【06】+【#】;周界布撤防报告:【06】+【#】;系统状态报告:【06】+【#】;
键盘紧急报告:【00】+【#】;
键盘火警报告:【00】+【#】;
键盘医疗救护报告:【00】+【#】;测试报告:【06】+【#】;
三、输出设置模板
四、用户码设置
公共分区01,所有内容默认!6
2.1日期和时间设置
【操作员密码1234】+【#】进入操作员编程界面,选择2【系统设置】+【#】;日期/时间:2019 年1月1日12 点30 分,输入【1901011230】+【#】;即更改为当前时间:【1901011230】
2.5 键盘报警音设置
键盘报警音:【01】+【#】
2.8恢复出厂设置
【确认恢复】or【放弃恢复】+【#】;
选择是否进行出厂设置恢复
完成所有配置后,长按【-】退出,继续【-】至保存界面,选择【保存编程修改】。
周界报警系统基础知识介绍!防盗报警系统是智能化系统必不可少的⼦系统,今天就系统介绍⼀下防盗报警系统基础知识,适合新⼿学习参考。
⾸先看两张防盗报警系统图:此图为周界红外报警系统图此图为电⼦围栏系统图。
那么下⾯就来简单的说说防盗报警系统基础知识。
1) 报警系统由哪⼏部分组成?回答:简单的报警系统由前端探测器、中间传输部分和报警主机组成。
⼤⼀些的系统也可将探测器和报警主机看做是前端部分,从报警主机到接警机之间是传输部分,中⼼接警部分看做是后端部分。
2) 报警系统按信息传输⽅式不同,可分哪⼏种?回答:按信息传输⽅式不同,从探测器到主机之间可分为有线和⽆线2种。
从主机到中⼼接警机之间也可分为有线和⽆线2种。
3) 什么是报警主机?回答:报警主机:报警系统的“⼤脑”部分,处理探测器的信号,并且通过键盘等设备提供布撤防操作来控制报警系统。
在报警时可以提供声/光提⽰,同时还可以通过电话线将警情传送到报警中⼼。
4) 报警系统常见的防区类型有哪些?回答:常见的有出⼊防区、即时防区、内部防区、24⼩时防区等⼏类。
5) 什么是出⼊防区?回答:出⼊防区也称延时防区。
在布防后系统会为出⼊防区提供⼀定时间的延时时间,外出延时时间结束后,触发延时防区系统报警。
在进⼊时触发延时防区,控制器会在进⼊延时时间⾥发出蜂鸣,作为撤防系统的提⽰信号,必须在设定的延时时间内对系统撤防,否则会报警。
此防区类型适⽤于⽤户的进/出⼝操作键盘的必经之处。
6) 什么是即时防区?回答:即时防区在系统布防后被触发会⽴即报警,没有延时时间。
7) 什么是内部防区?回答:内部防区:系统布防后,若先触发出⼊防区再触发内部防区,则内部防区也进⼊延时状态,不会⽴即报警,该防区的延时时间与出⼊防区⼀致。
如果在出⼊防区未被触发前触发了内部防区,则系统会⽴即报警。
此防区类型适⽤于⽤户操作键盘的毕经之处,如安装在⽞关、休息室或⼤厅内的探测器。
适合对在系统布防前躲藏在厅内或试图不经过出⼊防区到达厅内的⼊侵⾏为进⾏防范。

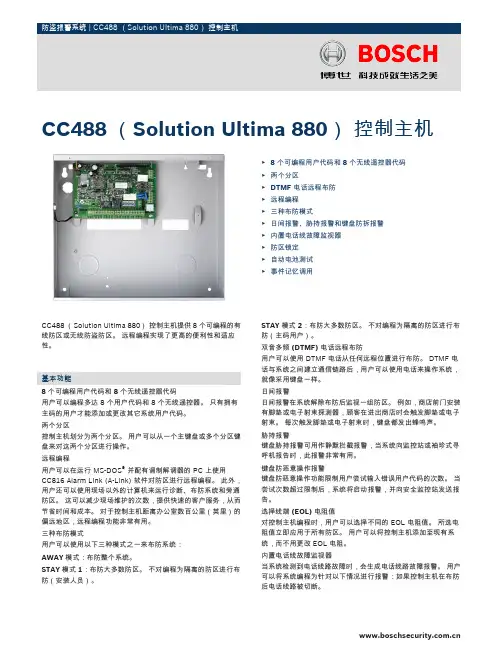

CC488 (Solution Ultima 880) 控制主机提供 8 个可编程的有线防区或无线防盗防区。
远程编程实现了更高的便利性和适应性。
基本功能8 个可编程用户代码和 8 个无线遥控器代码用户可以编程多达 8 个用户代码和 8 个无线遥控器。
只有拥有主码的用户才能添加或更改其它系统用户代码。
两个分区控制主机划分为两个分区。
用户可以从一个主键盘或多个分区键盘来对这两个分区进行操作。
远程编程用户可以在运行 MS-DOS ® 并配有调制解调器的 PC 上使用CC816 Alarm Link (A-Link) 软件对防区进行远程编程。
此外,用户还可以使用现场以外的计算机来运行诊断、布防系统和旁通防区。
这可以减少现场维护的次数,提供快速的客户服务,从而节省时间和成本。
对于控制主机距离办公室数百公里(英里)的偏远地区,远程编程功能非常有用。
三种布防模式用户可以使用以下三种模式之一来布防系统:AWAY 模式:布防整个系统。
STAY 模式 1:布防大多数防区。
不对编程为隔离的防区进行布防(安装人员)。
STAY 模式 2:布防大多数防区。
不对编程为隔离的防区进行布防(主码用户)。
双音多频 (DTMF) 电话远程布防用户可以使用 DTMF 电话从任何远程位置进行布防。
DTMF 电话与系统之间建立通信链路后,用户可以使用电话来操作系统,就像采用键盘一样。
日间报警日间报警在系统解除布防后监视一组防区。
例如,商店前门安装有脚垫或电子射束探测器,顾客在进出商店时会触发脚垫或电子射束。
每次触发脚垫或电子射束时,键盘都发出蜂鸣声。
胁持报警键盘胁持报警可用作静默拦截报警,当系统向监控站或袖珍式寻呼机报告时,此报警非常有用。
键盘防恶意操作报警键盘防恶意操作功能限制用户尝试输入错误用户代码的次数。
当尝试次数超过限制后,系统将启动报警,并向安全监控站发送报告。
选择线端 (EOL) 电阻值对控制主机编程时,用户可以选择不同的 EOL 电阻值。
DS7240简易说明书一、键盘编程进入、退出、恢复出厂设置(1)进入安装编程模式:系统在撤防状态(所有分区)输入安装员密码(出厂值为9876)按#41,键盘显示功能菜单按8,进入键盘编程模式,键盘显示软件版本DS7420 Revision V2.1,并自动跳到地址0000的位置,显示Adr.0000 D=0按7240# 1*进入高级编程状态(2)退出编程模式按#持续3秒,退出编程,数据不保存按*持续3秒,退出编程,数据保存(3)恢复出厂设置在高级编程状态下,输入2944# 1*二、操作说明出厂用户1的密码为1234日期时间设定:#45,输入时间和日期(DD/MM/YY HH:MM),每次断电后重新上电要重新设定时间全部布防:输入密码+按布防键强制布防:输入密码+按布防键2次撤防/解除报警:输入密码+按撤防键旁路防区:按旁路键,输入防区号(1-40)+*进行旁路,按#退出查看报警记录:#40进入查看,按#退出查看系统故障:#42进入查看,按#退出查看防区故障:#48进入查看,按#退出系统测试:按41进行测试,按#退出重置系统:#47或长按复位键三、键盘编程进入高级编程状态后操作,每一个编程地址由4位数字组成(0-9999),每个编程地址都有一个编程值(0-15)。
第二中心:0066-0097,0098-0129(2)设置接收机报告格式(需与接警中心确认具体报告格式,以下以Contact ID格式为例)设置接收机1报告格式:0064# 2*设置接收机2报告格式:0130# 2*[说明] 格式代码定义:1:保留;2:Contact ID;3:SIA 300;4:Basec Pager;7:个人拨号格式;11:SIA 300(带文本)(6)设定警号输出时间地址:1040,编程值:0-15分钟。
(缺省值为6分钟)如果要设置报警输出口1的输出时间小于1分钟,进行下一步操作:编程代码:1047#5*(极性设为“常开,单击低电平(全部延时)”),1048#2*(单击时间基数设为“1秒”);1049#1*,1050#5*(以15秒为例:两个地址位分别设为1和5)(7)设定电话线故障报警地址:0220,编程值:0-15。
所有博世语音报警系统均为业界领先的公共广播和语音报警解决方案产品线概览2 | 公共广播和语音报警公共广播和语音报警系统源于博世博世智能建筑科技在公共广播和语音报警(PA/VA)解决方案领域拥有90多年的经验,开发了一系列可提供高品质语音和音乐的系统。
我们基于行业领先的技术,不断改进我们的系统。
我们将终端用户放在首位,采用非常直观的界面设计,使用户可以轻松地充分利用产品功能。
我们的目标是凭借出色的系统,应对各种规模的应用场景,满足不断变化的客户需求。
维护公共安全,挽救生命保护人们远离危险和隐患是我们的社会责任。
博世PA/VA系统的语音报警功能可在紧急情况下提供清晰的指导和说明。
研究证明,与传统的报警器警报不同,指示性撤离减少了建筑物清场所需的时间,因此可以挽救更多的生命。
独树一帜的行业地位作为业界领先企业,博世设定并保持着更高的系统可用性和创新标准,凭借有口皆碑的系统可靠性和内置的故障保护冗余功能,我们满足了不断增长的客户群需求,并远超客户期待。
我们的先进技术具有集成兼容性,在保证互操作性的同时,也保证了对窃听和黑客的全面预防。
面向未来博世每年都将大部分营业额投资于全球产品和研究开发。
我们的PA/VA创新理念奠定了公共广播和语音报警市场的发展基础。
PRAESIDEO是世界上较早推出的联网的数字公共广播和语音报警系统。
如今,我们继续推动创新,研究各种趋势,努力保持领先地位。
研究市场发现,客户需要能够迅速适应建筑用途变化,又可以立即纳入新区域或区域变化的解决方案。
客户更偏爱可以使用现有基础架构并支持远程诊断和维护,从而提高成本效益的解决方案。
而由于当前将所有楼宇管理系统集成为一体的需要,基于IP的系统和软件控出众性能系统可用性灵活面向未来经济高效公共广播和语音报警 | 3保持信息通畅,让人们获得安全感和保持愉悦的心情,这是我们的使命。
◾ 深厚的专业知识和出众的PA/VA品质我们使目标群体能够预测具有挑战性的情况和用户需求◾ 广泛且灵活的产品线我们满怀企业社会责任感,以匠心设计公共广播解决方案, 为创造更美好的世界而不懈努力◾ 智能公共广播技术我们提供基于IP的技术,打造出色的公共和商业空间体验◾ 全球合作伙伴网络,与客户关系密切我们激励并支持客户塑造美好未来为什么选择博世?#AlwaysAhead制设备的发展趋势非常明显,从而将需要更多面向未来的解决方案。

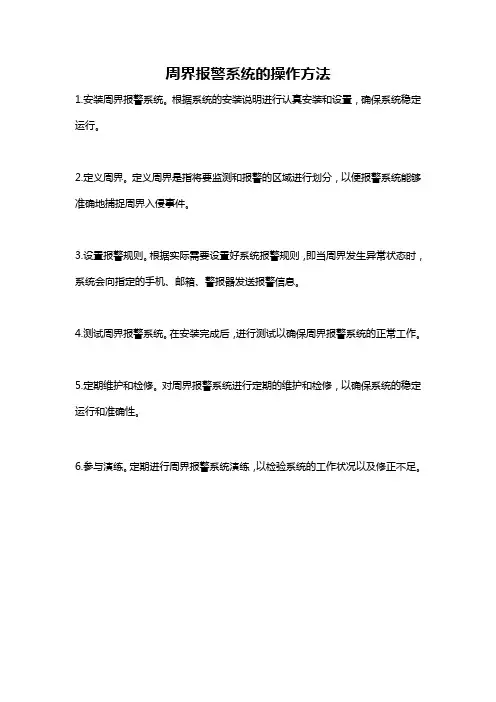

周界报警系统的操作方法
1.安装周界报警系统。
根据系统的安装说明进行认真安装和设置,确保系统稳定运行。
2.定义周界。
定义周界是指将要监测和报警的区域进行划分,以便报警系统能够准确地捕捉周界入侵事件。
3.设置报警规则。
根据实际需要设置好系统报警规则,即当周界发生异常状态时,系统会向指定的手机、邮箱、警报器发送报警信息。
4.测试周界报警系统。
在安装完成后,进行测试以确保周界报警系统的正常工作。
5.定期维护和检修。
对周界报警系统进行定期的维护和检修,以确保系统的稳定运行和准确性。
6.参与演练。
定期进行周界报警系统演练,以检验系统的工作状况以及修正不足。
周界报警系统怎么安装
并简单对其接线时的注意事项进行了解。
以下就来看周界报警系统怎么安装?
周界报警系统接线简单介绍
1.防爆声光报警器有红(+V)、黑(GND)、黄(光信号控制端)、蓝(声音信号控制端)4根线。
2. 用扳手将防爆接线盒上盖打开与防爆声光报警器连接好,并且调整好角度。
3. 拧下防爆接线盒电源进线孔处的塑料穿线接头,燃气报警器换上防爆绕线管(外购),将电缆从电源进线孔穿入,用防爆绕线管锁紧。
4. AC220V供电,先将电源线与防爆接线盒电源转换板L与N 连接,然后将光控制端和声控制端与声光报警器的+V连接,即可发出声、光报警信号。
5. 直流接供电:先将电源线与防爆接线盒接线端子+V与GND 连接,燃气报警器然后将光控制端和声控制端与声光报警器的+V连接,即可发出声、光报警信号。
6. 检查好连线后锁紧防爆接线盒电缆密封接头,燃气报警器在将防爆接线盒用螺丝拧紧,完成接线。
按照声光报警器接线图接线时有以下几点注意事项:
1.将输入控制器端子与探测器端子对应相接;
2.输出端子与联动设备的连接;
周界报警系统功能介绍中有更详细的安装方法,更多智能家居小知识尽在。
周界电子围栏报警系统 脉冲电子围栏探测器(俗称电子脉冲主机)的特点: 高压低压切换功能: 电子脉冲主机自带高低压切换功能更方便用户使用, 在很多情况下, 无需撤防。 LED 工作状态显示: 6 个显示灯,分别显示主机的供电状况,故障状况,触 网状况,短
路状况,断路状况。
围栏四根线都带电: BL-polar 双极性技术设计,具有电击能力双极性技术使得围栏的导电线上都有 脉冲高
压,相邻每根导线之间及每根导线与地之间均能产生电击。
蓄电池功能: 电子脉冲主机上配有电池舱,能直接装配蓄电池,节省空间,方 便管理,当系统断电时脉冲主机仍能正常工作 12 小时以上。 防拆报警: 电子脉冲主机被非法打开时, 不受所处的状态和交流断电的影响, 提 供全天候的防拆报警。 电压可调:通过外接键盘可以设定脉冲电压, 从而可以改变围栏上的脉冲电压值。 报警灵敏度可调节: 通过外接键盘可以设定报警灵敏度,用于客户的不同需求, 同时也可以减少误报率。 防雷性能: 电子脉冲主机内置防雷电路, 可防止雷击时因避雷器没有完全疏导而 造成小部分电流窜入脉冲主机内部引起主机损坏。 密封设计: 电子脉冲主机外壳采用独特的倒扣型设计、 内加密封垫圈, 可更有效 的防尘、防水。 产品保险: 脉冲电子围栏探测器为中国平安保险公司承保产品, 用户可以放心使 用。
第一部分 总体概况 项目简介 根据具体环境, 提出了现代化管理要求, 我们将充分利用我公司在智能化系统领 域策划、设计、施工、管理上的实力,本着经济实用的原则,针对“” 项目的 目标消费群体、 地理环境、建筑特征,按照政府主管部门的有关政策、 法规要求, 以及贵公司的需求,精心规划“”的技防工程系统,提供成熟、实用、完备的技 防工程系统设计方案。
第二部分 系统设计依据 《安全防范工程技术规范》 GB 50348-2004 《上海市重点单位重点部位安全技术系统要求防范》 DB31/ 《防盗报警控制器通用技术条件》 GB 12663-2001 《安全防范工程技术规范》 GB 50348-2004
NYC Department of Buildings280 Broadway, New York, NY 10007Patricia Lancaster, FAIA, Commissioner (212) 566-5000, TTY: (212) 566-4769Report of Materials and Equipment Acceptance DivisionPursuant to Administrative Code Section 27-131, the following equipment or material has been found acceptable for use subject to the terms and conditions contained herein.MEA 12-92-E Vol.15Manufacturer:Bosch Security Systems, 130 Perinton Parkway, Fairport,NY 14450.Trade Name(s):D7412GV2 Control Panel, D9412GV2 Control Panel.Product:Digital Alarm Communicators, Fire Alarm, HouseholdWarning, Access Control And Burglary Control PanelsIncluding Auxiliary Devices.Pertinent Code Section(s):Art 5 Sub-Chapter 17 & RS 17-3,-3A,-3B,-5, 3RCNY 17-01. Prescribed Test(s):UL-365 -UL-864 - UL 1023- UL1610 - UL1635 Laboratory:Underwriters Laboratories Inc.Test Report(s):UL File S1871, Project # 92SC02634, issued: August 28,1992, revised: May 10, 2005.Description – The D7412GV2 control panel provides up to 75 individually identified programmable (address) points and contains an integral (DACT) communicator designed for reporting to central office via (PSTN) public switched telephone network and/or IP network destinations.The D9412GV2 control panel provides up to 246 individually identified programmable address) points and contains an integral (DACT) communicator designed for reporting to central office via (PSTN) public switched telephone network and/or IP network destinations.UL lists the D9412V2/D7412GV2 control panels as signal systems control panels for central station, local, auxiliary, remote station and household burglary and fire warning.The attached list incorporates auxiliary devices previously approved by the mea for the7412 & 9412 control panels.These are additionally shown as approved by UL as part of the listing for the 7412GV2 & 9412GV2 control panels.A ABCD F GBOSCH #DESCRIPTION UL FILE #REV DATE PAGE #PRIOR APPROVAL1. 0928DUAL PHONE LINE MODULATOR S1871 V4 S 92005-5-10312-92-E VOL. V2. 08109ENCLOSURE S1871 V4 S 92005-5-102582-85-SA(4-22-86)3. 01255KEYPAD S1871 V4 S 91992-08-281612-92-E VOL. IV4. 01260KEYPAD S1871 V4 S 91992-08-281612-92-E VOL. VII5. 01256FIRE COMMAND CENTER S1871 V4 S 91992-08-281612-92-E-VOL V6. 08128D8 ZONE INTERFACE TRANSDUCER S1871 V4 S 91992-08-283582-85-SA(4-22-86)7. D125B POWERED LOOP INTERFACE MODULE S1871 V4 S 92005-5-103582-85-SA(4-22-86)8. D129DUAL CLASS A MODULE S1871 V4 S 92005-5-103582-85-SA( 4-22-86)9. D192C/G BELL CIRCUIT SUPERVISION MODULE S1871 V4 S 92005-5-103582-85-SA(4-22-86)10. D8122DERIVED CHANNEL TERMINAL UNIT S1871 V4 S 92005-5-103582-85-SA(4-22-86)11. D8125ZONE EXPANSION INTERFACE S1871 V4 S 92005-5-103582-85-SA( 4-22-86)12. D8129OCTO-RELAY MODULE S1871 V4 S 92005-5-103582-85-SA((3-7 -89))13. 08130RELEASE MODULE S1871 V4 S 92005-5-103582-85-SA( (3-7-89))14. D8132BATTERY CHARGER MODULE S1871 V4 S 92005-5-103582-85-SA((3-7-89))MODULE S1871 V4 S 92005-5-103582-85-SA((3-7-89))15. D9127UIT TRANSPONDER-POPIT16. D113BATTERY SUPERVISION MODULE S1871 V4 S 92005-5-102412-92-E VOL. VII17. 08004SPECIAL TRANSPONDER ENCLOSURE S1871 V4 S 92005-5-103582-85-SA(4-22-86)18. 0130/0133RELAY MODULE S1871 V4 S 92005-5-10312-92-E VOL. II19. D9131A PRINTER INTERFACE MODULE S1871 V4 S 92005-5-10312-92-E VOL. II20. 0185REVERSE POLARITY MODULE S1871 V4 S 91992-08-281312-92-E VOL. VII21. DX4020NETWORK INTERFACE MODULE S1871 V4 S 92005-5-10312-92-E VOL. XIII22. C900TTL-E NETWORK MODULE S1871 V4 S 92005-5-102412-92-E VOL. XIIIPursuant to “Promulgation of the Rules relating to Material and Equipment Application Procedures” dated November 5, 1992, the Bureau of Fire Prevention has no objection letter dated December 1, 2005, F.P. Index No. 0511037A.Terms and Conditions: That the above units are accepted on condition that:1. All uses, configurations, arrangements and functions, application and installationsshall comply with the provisions of New York City Buildings Code, specificallySubchapter 17, and Reference Standard 17-3, 17-3A, 17-3B, 17-3C and 17-5.Further, the installation shall be in accordance with the manufacturer'srecommendation and UL standard.2. The above referenced Fire Alarm Control Unit must provide for fail-safe operation.This feature must assure that control of doors, locks, ventilation fans, and elevatorrecall will not be rendered inoperable in the event of a fire or power failure.3. The control unit when used with central office communicator or a transmitter, theinstallation and operation of the equipment and devices shall comply with 3RCNY§ 17-01. It shall have the capability of transmitting separate and distinct signals toindicate manual pull station alarm, automatic detection alarm, sprinkler waterflowalarm, supervisory signal indications and trouble indications.4. The connection of security/burglar devices and equipment to the fire alarm controlunit is prohibited. A sign must be provided to indicate same.5. Installation of pre recorded evacuation messages in the fire alarm control unitwould require a prior approval from the Department.6. All enclosing cases for the above fire alarm panels shall be painted red in color.7. The above referenced fire alarm panels shall be used only with listed andaccepted/approved accessories with which the compatibility has been determined to be acceptable by the Engineer of Record or a UL test report.All shipments and deliveries of such equipment shall be provided with a metal tag suitably placed, certifying that the equipment shipped or delivered is equivalent to that tested and accepted for use, as provided for in Section 27-131 of the Building Code.。
(第一用户手册[日期]DSSZ一.项目介绍1、工程概况上海XXX项目二次改造装修项目工程位于上海市虹口区XX号,项目采用BOSCH DS7400系列报警产品。
二.DS7400XI系统使用说明1.DS7447键盘使用1.1 DS7447键盘示意图1.2.键盘各指示灯含义图中中的各种灯的含义将表示系统所处的状态。
2.如何布防/撤防 2.1 正常布防/撤防在采用正常布防前,要求键盘绿色状态灯必须处于衡亮状态。
DS7447键盘显示已准备,这时才可以使用正常布防。
此时表示系统已布防。
在延时时间内,触发系统防区,系统不报警。
撤防/如果发生火警报警,还应按火警记忆。
3.2强制布防, 表示有交流电未接、接地不正确、防区故障等现象。
输入 3.3 防区旁路及部分布防方法若某个防区有故障(显示 未准备 xxx )或某个防区暂时不用,此时要对系统布防,必须对这些防区先进行旁路,然后再布防。
旁路方法是:。
防区编号必须是三位数,如9防区,必须输入009。
若要旁路多个防区,需作同样的操作。
恢复某一防区,命令也是将防区旁路后,可以用, 表示系统部分布防,撤防和消除报警与一般状态相同。
注意:作一次布防/撤防后,被旁路的防区将恢复。
三.报警系统管理软件1、报警系统管理软件(布防/撤防)1)双击桌面图标,如图所示:2)出现如下图所显示界面3)选择管理员:系统管理员,直接点击“登录”,进入下面的操作界面4)展开管理软件主界面右边框中的“所有用户”,进入下面的操作界面5)进行布防/撤防/旁路等操作A.选中“所有用户”,右击“所有用户”,选择“布防”(对办公楼所有防区进行布防)B.选中选项,右击选项,选择“撤防”(对办公楼所有防区进行撤防)C.。
德国Bosch博世周界报警系统目录一、客户需求 (3)二、防盗报警系统设计依据 (3)三、系统概述 (4)3.1设备布置 (5)3.2设备连接 (5)3.3系统供电 (6)四、系统功能及设备参数 (7)4.1报警功能: (7)4.2主要设备性能指标 (7)一、客户需求周界安全防范报警系统要求做到:1.周界全面设防,无盲区和死角;2.探测设备抗不良天气环境干扰能力强;3.防区划分适于报警时准确定位;4.报警中心具备语音/警笛/警灯提示;5.翻越区域现场报警,可实现同时发出警笛/警灯、警告;6.报警中心可控制前端设备状态的恢复;7.进行报警中心报警状态、报警时间记录;8.可对事件记录进行打印。
二、防盗报警系统设计依据我公司设计的周界报警系统设计完全符合所有中华人民共和国之条例和规范,包括:1、民用建筑电气设计规范 JGJ/T16-922、中国电气装置安装工程施工及验收规范 GBJ232-823、建筑与建筑群综合布线系统工程设计规范 CECS 72.954、系统接地分型式及安全技术要求 GB14050-935、 IEEE 电气及电子工程师学会-民用建筑闭路技术电视系统工程技术规范6、安全防范工程程序与要求 GA/T75-947、安全防范工程费用概预算编制办法 GA/T70-94三、系统概述报警子系统主要由主动红外对射探测器、对射安装支架、报警接收机、地址编码器、警号、报警电子地图管理软件、电脑以及管线组成。
各报警点可以设定为24小时警戒或按时间条件定时布/撤防,在电脑上对各报警点进行实时监控,该子系统采用先进、成熟的传感技术和信号分析技术,对企图翻越围墙的行为实施打击控制。
3.1设备布置目前根据实地情况,周界长度大约有12公里,在周界安装室外红外对射探测器,共计XX组,其中30米的XX对,60米的xx对, 80米的xx对,100米的xx对。
当布防时如果有人非法侵入则发生报警,系统可实时的将本防范区域的报警信号、警情类型显示到PC机上的报警管理软件上,并发出语音、文字和电子地图三种提示功能,使操作人员能及时、准确地掌握警情,及时调动保安人员进行处理。
3.2设备连接MT 是一总线制报警防盗系统,MTR总线制报警接收机采用CAN 总线方式与MT 系统中MTGW CAN-RS485 总线转换器进行通讯,通过MTGW 接收和处理MT1-1单防区地址模块的事件信息,并输出到MTSW 报警中心管理软件,同时可以监测和报告CAN 总线状态以及其他内部系统事件。
每台MTR 中心接收主机提供2 条CAN 总线,每条CAN 总线可连接100 块CAN/RS485 总线转换模块MTGW,每块MTGW 又提供3 条RS485 总线,最多可接120 个MT1-1单防区地址模块,这样MTR 最终最多支持24000 个总线地址码模块。
使用MT1-1 单防区模块,将所有的周界主动红外探测器串接在总线上。
连接到MTR接收机上的 CAN 总线应采用优质的2×1.5mm 之屏蔽双绞线,最远距离可达2000 米;建议MTGW 上的RS485 总线均使用大于2×1.0mm 之屏蔽双绞线进行布线,RS485 总线最长距离为1200 米。
在实际项目应用中,为了达到系统的可靠和稳定,我们将多台MTGW安装在中控中心,把整个周界按每1公里分成若干段,每段都是一条RS485总线,通过光端机与中心的MTGW中继模块上的RS485接口相连接,而每段RS485总线上串接若干个MT1-1单防区模块连接主动红外对射探测器。
3.3系统供电电源包括对报警接收机和中断模块供电的电源、对单防区模块及探头供电的电源。
3.3.1前端设备供电:周界报警的供电系统要求每公里处提供一个220VAC的交流电电源接口,现场采用变压器将220VAC交流电转换成24V的直流供电,为1公里范围内的对射探测器及单防区模块提供供电。
3.3.2后端设备供电:后端设备主要是MT接收机一台和四台中继模块在中控室就地供电。
MT 接收机和中继模块均由18VAC变压器供电,并且每个设备均配备7AH 12VDC可充电电池1支。
四、系统功能及设备参数4.1报警功能:•接收显示周界报警信息•管理所有用户资料。
•实时监控系统线路安全状态•查询历史报警事件•可绘制电子地图,在地图上表示所有家庭,还可进行地图之间跳转,方便在大范围区域显示各级地图和所有的家庭。
•多媒体工作方式,当收到报警信号时,可用语音提示警情。
•提供二次开发接口及联动输出口4.2主要设备性能指标4.2.1中心接收机MTRMTR 是博世Multi-Tenant 系统的中心接收机,采用CAN 总线方式与Multi-Tenant 系统中MTGW CAN-RS485 总线转换器进行通讯,一台MTR 带有两路CAN 总线,CAN 总线使用屏蔽双绞线,可达2km 距离。
每路CAN 总线支持最多100 个MTGW CAN-RS485 总线转换器。
