盾构机刀盘设计要点探究盾构机刀盘设计五花八门，主要设计依据是盾构隧道的地质条件。
但针对相同地质条件，各制造厂家基于各自的理念设计出的刀盘又不尽相同。
作为使用单位，在进行设计联络、设计评审时，如何入手，如何判定优劣呢？刀盘设计的适应性判断是考虑问题的出发点。
刀盘结构外形的差异并不重要，只要结构强度满足力学要求，即满足极限条件下的推力、扭矩的要求即可。
我们需要关心的是另外几方面的问题：一、刀盘开口率刀盘开口率是指刀盘留空面积占整个刀盘面积的百分比。
这部分留空面积，是切削渣土的运动通道。
渣土脱离土体后，在重力及刀具刮削作用下，沿刀盘开口流动到土仓。
搅拌后，从土仓底部螺旋输送机排出。
开口率的大小对应的是渣土排放的效率。
若取值过小，破碎（切削）的渣土不能及时进入土仓，滞留在刀盘前方，跟随刀盘做摩擦运动，随着温度升高，会固结在刀具、辐条等部位形成泥饼。
因此，在结构强度允许的情况下，开口率尽可能地取较大的值较好。
开口率的取值对应刀盘的常态转速。
开口率的计算公式：K=1/（r+1）其中：K——开口率（%）r——刀盘转速（rpm）刀盘转速是一个从0到Rmax的范围值。
通常是连续可调的。
但刀盘的开口率是固定的，一经设计、制造成型就不可更改。
因此，确定刀盘开口率需要预先评估针对隧道地质条件下刀盘的经常工作状态，根据刀盘的常态转速来确定刀盘的开口率。
岩土硬度高、结理发育差的地层，刀盘转速应较大。
相应的，对刀盤开口率要求就小。
这与高硬度岩土开挖效率低，出渣量小的施工形态是对应的。
反之，岩土硬度低、结理发育丰富地层（如全、强风化地层），刀盘转速应较小。
对刀盘开口率要求就大。
例如，我单位施工的莞惠城际轨道交通GZH-6项目隧道地质主要是弱风化混合片麻岩，岩体较硬。
对于这类地层，施工时刀盘常态转速的经验值在1.5～2rpm之间。
据此，计算出开口率的值K在40%～33%范围内。
根据强度优先的原则，采用辐条+面板的结构形式。
结合刀具的布置等其它因素，刀盘开口率最后结果值是31%。
石头刀柄的设计理念石头刀柄的设计理念石头刀柄作为一种刀具的组成部分，对于刀的使用者来说具有重要的意义。
一个好的石头刀柄不仅可以提升刀的舒适度和稳定性，同时也能增加刀的实用性和美观性。
在设计石头刀柄时，应该考虑到刀的使用功能和人体工学原理，以实现最佳的设计效果。
首先，在石头刀柄的设计中应该注重刀的使用功能。
刀是人类使用最久的工具之一，它的功能主要是用来切割、剪断和穿刺物体。
因此，石头刀柄的设计应该能够提供足够的握持力和舒适度，使得使用者可以更好地控制刀具，减少因手部滑动而导致的伤害。
同时，石头刀柄应该具备足够的耐磨性和耐腐蚀性，以确保长时间的使用不会导致刀柄材料的破损和老化。
其次，在石头刀柄的设计中应该考虑人体工学原理。
人体工学是研究人体与工作环境之间关系的学科，它主要研究人体在工作过程中的姿势、动作、力学特性等方面，以提高工作效率和保护身体健康。
因此，在设计石头刀柄时需要考虑到使用者的手型和手指的活动范围，以保证握持的舒适度和稳定性。
同时，石头刀柄的形状和大小也应该与不同人群的手型相适应，以便于更多的使用者能够得到良好的使用体验。
最后，在石头刀柄的设计中应该注重美观性。
石头刀柄作为刀具的装饰部分，它的外观设计应该能够吸引消费者的眼球，并且与整个刀具的风格相协调。
通过采用不同的材质和工艺，可以赋予石头刀柄独特的质感和纹理，使其更加美观大方。
同时，石头刀柄的颜色和形状也可以根据不同的需求进行设计，以展现不同的创意和个性。
综上所述，石头刀柄的设计应该注重刀的使用功能、人体工学原理和美观性。
通过合理的设计理念和创新的工艺，可以打造出更加实用、舒适和美观的石头刀柄，为使用者带来更好的使用体验。
盾构机械刀盘及刀具设计与优化随着城市地下空间的不断开发和利用，盾构机械在地铁、隧道等工程领域中得到了广泛应用。
盾构机械的刀盘及刀具是决定其施工质量和效率的重要因素之一。
本文将重点讨论盾构机械刀盘及刀具的设计与优化。

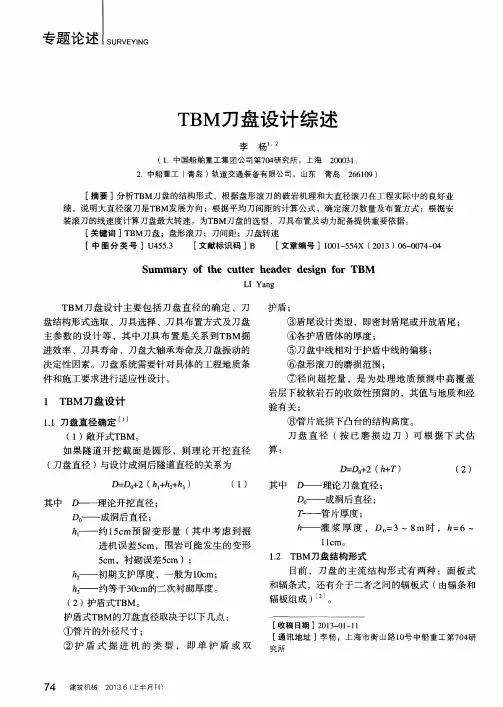

1. 刀盘设计1.1 刀盘结构设计刀盘是盾构机械的核心部件之一，其结构设计的合理性对盾构机械的工作效果有着重要的影响。
刀盘的结构设计应该考虑以下几个方面：1.1.1 刀盘刚度设计刀盘的刚度设计直接影响到刀具在施工过程中的稳定性和耐久性。
应该根据盾构机械的工作条件和土壤的物理特性，合理选择刀盘的材料和结构尺寸，确保刀盘具有足够的刚度。
1.1.2 刀盘模块化设计刀盘的模块化设计可以极大地提高刀具更换的效率，并且便于维护和保养。
刀盘的模块化设计应该考虑到刀具的安装和拆卸便捷性，同时也要保证刀具的工作性能。
1.1.3 刀盘防护设计刀盘的防护设计不仅能够保护刀具，在施工过程中还能够减少对环境的影响。
刀盘的防护设计应考虑到刀具的精度和平衡性，同时也要与盾构机械的其它部件协调配合。
1.2 刀盘传动系统设计刀盘传动系统是盾构机械的另一个重要部分，其设计的合理性对盾构机械的运行效果至关重要。
刀盘传动系统设计应该考虑以下几个方面：1.2.1 传动效率设计传动效率直接关系到盾构机械的工作效率。
刀盘传动系统的设计应该尽可能地提高传动效率，降低能量损耗。
1.2.2 齿轮设计齿轮是刀盘传动系统中常用的传动元件，其设计应考虑到负载分配、噪声控制等方面的需求。
合理选择齿轮的材料和结构尺寸，可以提高刀盘传动系统的可靠性和耐久性。
1.2.3 传动稳定性设计传动稳定性是刀盘传动系统设计时需要充分考虑的因素，合理选择传动比、减小晃动等措施，可以提高刀盘传动系统的稳定性。
2. 刀具设计与优化2.1 刀具材料选择刀具材料的选择直接影响到刀具的硬度、韧性和耐磨性等性能。
应根据盾构机械工作的土壤条件和设计要求，选择适合的刀具材料，以确保刀具有良好的工作性能和寿命。

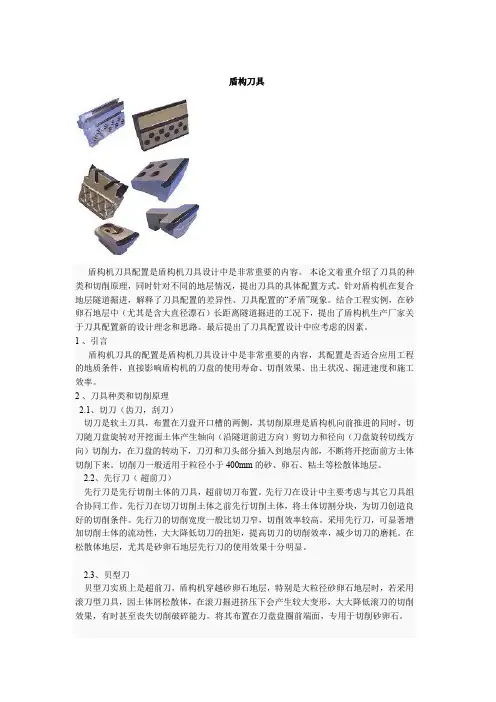

盾构刀具盾构机刀具配置是盾构机刀具设计中是非常重要的内容。
本论文着重介绍了刀具的种类和切削原理，同时针对不同的地层情况，提出刀具的具体配置方式。
针对盾构机在复合地层隧道掘进，解释了刀具配置的差异性、刀具配置的“矛盾”现象。
结合工程实例，在砂卵石地层中（尤其是含大直径漂石）长距离隧道掘进的工况下，提出了盾构机生产厂家关于刀具配置新的设计理念和思路。
最后提出了刀具配置设计中应考虑的因素。
1 、引言盾构机刀具的配置是盾构机刀具设计中是非常重要的内容，其配置是否适合应用工程的地质条件，直接影响盾构机的刀盘的使用寿命、切削效果、出土状况、掘进速度和施工效率。
2 、刀具种类和切削原理2.1、切刀（齿刀，刮刀）切刀是软土刀具，布置在刀盘开口槽的两侧，其切削原理是盾构机向前推进的同时，切刀随刀盘旋转对开挖面土体产生轴向（沿隧道前进方向）剪切力和径向（刀盘旋转切线方向）切削力，在刀盘的转动下，刀刃和刀头部分插入到地层内部，不断将开挖面前方土体切削下来。
切削刀一般适用于粒径小于400mm的砂、卵石、粘土等松散体地层。
2.2、先行刀（超前刀）先行刀是先行切削土体的刀具，超前切刀布置。
先行刀在设计中主要考虑与其它刀具组合协同工作。
先行刀在切刀切削土体之前先行切削土体，将土体切割分块，为切刀创造良好的切削条件。
先行刀的切削宽度一般比切刀窄，切削效率较高。
采用先行刀，可显著增加切削土体的流动性，大大降低切刀的扭矩，提高切刀的切削效率，减少切刀的磨耗。
在松散体地层，尤其是砂卵石地层先行刀的使用效果十分明显。
2.3、贝型刀贝型刀实质上是超前刀，盾构机穿越砂卵石地层，特别是大粒径砂卵石地层时，若采用滚刀型刀具，因土体屑松散体，在滚刀掘进挤压下会产生较大变形，大大降低滚刀的切削效果，有时甚至丧失切削破碎能力。
将其布置在刀盘盘圈前端面，专用于切削砂卵石。
2.4 、中心刀（鱼尾刀、双刃或三刃滚刀、锥形刀、中心羊角刀）在软土地层掘进时，因刀盘中心部位不能布置切刀，为改善中心部位土体的切削和搅拌效果，可在中心部位设计一把尺寸较大的鱼尾刀（羊角刀），一般鱼尾刀超前600 mm左右。
盾构机刀盘刀具的设计与优化盾构机是一种用来建设城市地下隧道的重要工程机械，而刀盘刀具又是盾构机中的核心部件之一。
刀盘刀具的设计与优化对盾构机的工作效率和质量至关重要。
在本文中，我们将探讨盾构机刀盘刀具的设计原则、优化策略以及一些新技术的应用。
首先，盾构机刀盘刀具的设计应考虑以下几个方面：刀具材料的选择、刀具形状的优化以及刀具的布置方式。
刀具材料应具有一定的硬度和耐磨性，以保证刀具在长时间工作中不易损坏。
常见的刀具材料有高速钢、硬质合金等。
刀具的形状优化主要是为了提高切削效率和降低切削力，一般采用多刀刀盘设计，以增加刀具数量和刀具布置的灵活性。
刀具的布置方式则需根据具体工程项目的要求和地质条件来确定，以确保刀具能够适应不同的地质环境。
其次，盾构机刀盘刀具的优化策略主要包括刀具的布置优化、刀具参数的优化以及刀具寿命的优化。
在刀具布置优化方面，可以采用非对称布局、间距调整等方法来改善刀具的使用效果。
刀具参数的优化则需要通过合理选择刀具的直径、刀具间距、刀具角度等，以提高切削效率和降低切削力。
刀具寿命的优化可以通过改进刀具材料、刀具涂层等方式来延长刀具的使用寿命，降低更换频率，从而提高盾构机的工作效率。
另外，近年来，一些新技术的应用也为盾构机刀盘刀具的设计与优化带来了新的机会。
其中，数值模拟技术是一种非常有效的方法。
通过建立盾构机工作的数值模型，可以对刀具受力情况进行仿真分析，预测切削力、刀具磨损情况等，从而指导刀具的设计与优化。
此外，激光测量技术也可以用于实时监测刀具的磨损情况，及时调整刀具参数，提高盾构机的工作效率。
在实际应用中，盾构机刀盘刀具的设计与优化需要结合具体工程项目的要求和地质条件进行深入研究。
同时，应重视刀具的维护和管理，定期进行刀具的检查、修复和更换，以确保刀具的正常工作和延长使用寿命。
总结起来，盾构机刀盘刀具的设计与优化是提高盾构机工作效率和质量的重要环节。
通过合理选择刀具材料、刀具形状以及刀具布置方式，优化刀具参数和刀具寿命，并结合新技术的应用，我们可以提高盾构机的工作效率，降低切削力，提高切割质量，从而为城市地下隧道的建设贡献力量。
盾构刀具盾构机刀具配置是盾构机刀具设计中是非常重要的内容。
本论文着重介绍了刀具的种类和切削原理，同时针对不同的地层情况，提出刀具的具体配置方式。
针对盾构机在复合地层隧道掘进，解释了刀具配置的差异性、刀具配置的“矛盾”现象。
结合工程实例，在砂卵石地层中（尤其是含大直径漂石）长距离隧道掘进的工况下，提出了盾构机生产厂家关于刀具配置新的设计理念和思路。
最后提出了刀具配置设计中应考虑的因素。
1 、引言盾构机刀具的配置是盾构机刀具设计中是非常重要的内容，其配置是否适合应用工程的地质条件，直接影响盾构机的刀盘的使用寿命、切削效果、出土状况、掘进速度和施工效率。
2 、刀具种类和切削原理2.1、切刀（齿刀，刮刀）切刀是软土刀具，布置在刀盘开口槽的两侧，其切削原理是盾构机向前推进的同时，切刀随刀盘旋转对开挖面土体产生轴向（沿隧道前进方向）剪切力和径向（刀盘旋转切线方向）切削力，在刀盘的转动下，刀刃和刀头部分插入到地层内部，不断将开挖面前方土体切削下来。
切削刀一般适用于粒径小于400mm的砂、卵石、粘土等松散体地层。
2.2、先行刀（超前刀）先行刀是先行切削土体的刀具，超前切刀布置。
先行刀在设计中主要考虑与其它刀具组合协同工作。
先行刀在切刀切削土体之前先行切削土体，将土体切割分块，为切刀创造良好的切削条件。
先行刀的切削宽度一般比切刀窄，切削效率较高。
采用先行刀，可显著增加切削土体的流动性，大大降低切刀的扭矩，提高切刀的切削效率，减少切刀的磨耗。
在松散体地层，尤其是砂卵石地层先行刀的使用效果十分明显。
2.3、贝型刀贝型刀实质上是超前刀，盾构机穿越砂卵石地层，特别是大粒径砂卵石地层时，若采用滚刀型刀具，因土体屑松散体，在滚刀掘进挤压下会产生较大变形，大大降低滚刀的切削效果，有时甚至丧失切削破碎能力。
将其布置在刀盘盘圈前端面，专用于切削砂卵石。
2.4 、中心刀（鱼尾刀、双刃或三刃滚刀、锥形刀、中心羊角刀）在软土地层掘进时，因刀盘中心部位不能布置切刀，为改善中心部位土体的切削和搅拌效果，可在中心部位设计一把尺寸较大的鱼尾刀（羊角刀），一般鱼尾刀超前600 mm左右。
鱼尾刀的设计和配置方式如下：其一让盾构分两步切削土体，利用鱼尾刀先切削中心部位小圆断面土体，而后扩大到全断面切削土体，即将鱼尾刀设计与其它切刀不在一个平面上，即鱼尾刀超前切刀布置，保证鱼尾刀最先切削土体；其二是将鱼尾刀根部设计成锥形，使刀盘旋转时随鱼尾刀切削下来的土体，在切向、径向运动的基础上，又增加一项翻转运动，这样既可解决中心部分土体的切削问题和改善切削土体的流动性和搅拌效果，又大大提高盾构整体掘进效果。
在纯硬岩地层掘进时，到盘中心位置布置双刃或三刃滚刀。
2.5、仿形刀（或超挖刀）盾构机一般设计两把仿形刀(一把备用)，布置在刀盘的边缘上。
施工时可以根据超挖多少和超挖范围的要求，从边缘径向伸出和缩回仿形刀。
仿形刀伸出最大值一般在70～150 mm之间。
盾构机在曲线段推进、转弯或纠偏时，通过仿形超挖切削土体创造所需空间，保证盾构机在超挖少、对周边土体干扰小的条件下，实现曲线推进和顺利转弯及纠偏。
滚刀超挖刀柱形超挖刀2.6、滚刀和刮碴板在纯硬岩地层掘进时，采用滚刀破岩。
滚刀破岩的原理是依靠刀具滚动产生冲击压碎和剪切碾碎的作用达到破碎岩石的目的。
滚刀的类型、数量、布置方式、位置、超前量根据岩层的强度和整体性、掘进距离、含砂量等特点确定。
穿越松散地层但有大粒径的砾石(粒径大于400mm)、并且含量达到一定比例时，也可采用滚刀型刀具。
在隧道地质条件复杂多变、岩石(强度不算太高)与一般土体(或粘土或砂土)交错频繁出现的情况，也有可能采用滚刀型刀具，即在复合式盾构机中采用。
滚刀分为齿形（球齿、楔齿）滚刀和盘形滚刀2.6.2 、滚刀刀圈的材质是滚刀能否胜任掘进硬岩的关键。
盘形滚刀根据刀圈不同一般有以下4种类型(1)耐磨层表面刀圈：适用于掘进硬度40MPa的紧密地层，硬度80～100MPa的断裂砾岩、砂岩、砂粘土等地层。
(2)标准钢刀圈：适用于掘进硬度50～150MPa的砾岩、大理石、砂岩、灰岩地层。
(3)重型钢刀圈：适用于掘进硬度120～250MPa的硬岩，硬度80～150MPa的高磨损岩层，如花岗岩、闪长岩、斑岩、蛇纹石及玄武岩等地层。
(4)镶齿硬质合金刀圈适用于掘进硬度高达150～250MPa的花岗岩、玄武岩、斑岩及石英岩等地层。
2.6.3 、刮碴板的作用是将滚刀破碎的岩碴，及时排出，防止滚刀对岩碴的二次破碎，保护滚刀。
前刮碴板主要铲装刀盘前方的落碴，铲装量大，磨损较快，后刮碴板主要铲装下护盾推进中从隧道底部堆积起来的碴石，铲装量小，磨损较小。
3 、刀具配置方式刀具的布置方式需要充分考虑工程地质情况，进行针对性设计，不同的工程地质特点，采用不同的刀具配置方案，以获得良好的切削效果和掘进速度。
根据地质条件特点，可以大致分为四种地层：软弱土地层；砂层、砂卵石地层；风化岩及软硬不均地层；单纯的纯硬岩地层。
3.1、软弱土地层如南京、上海、杭州等地，其地质条件主要以淤泥、粘土和粉质粘土为主，在软弱土地层一般只需配置切削型刀具，如：切刀、周边刮刀、中心刀、先行刀和超挖刀。
以南京地铁盾构为例，刀盘采用面板式结构，装有1把鱼尾形中心刀，120把切刀，16把周边刮刀及1把仿形刀。
切刀安装在开口槽的两侧，覆盖了整个进碴口的长度。
刮刀安装在刀盘边缘。
由于刀盘需要正反旋转，因此切刀的布置也在正反方向布置，为了提高切刀的可靠性，在每个轨迹上至少布置2把。
在周边工作量相对较大，磨损后对盾构切口环尺寸影响较大，在正反方向各布置了8把刮刀。
考虑到刀盘的受力均匀性，刀具布置具有对称性。
刀具安装采用螺栓固定，便于更换。
在切刀或刮刀的刃口和刃口背面镶嵌有合金和耐磨材料，以延长刀具的使用寿命，切刀的破岩能力为20MPa，可以顺利地通过进出洞端头的加固地层。
3.2 、砂层、砂卵石地层如北京、成都其地质条件主要以砂，卵石地层为主，如遇到粒径较大的砾石或漂石，应配置滚刀进行破碎。
在砂层、砂卵石地层施工时，需设置（宽幅）切刀、周边刮刀、先行刀（重型撕裂刀）、中心刀、仿形刀等刀具。
切刀是主刀具，用于开挖面大部分断面的开挖；周边刮刀也称保径刀，用于切削外周的土体，保证开挖断面的直径；先行刀在开挖面沿径向分层切削，预先疏松土体，降低切刀的冲击荷载，减少切削力矩，同时重型撕裂刀用于破碎强度较低和粒径较小的卵石和砾石；中心刀用于开挖面中心断面的开挖，起到定心和疏松部分土体的作用；仿形刀用于曲线开挖和纠偏。
滚刀用于破碎粒径较大的砾石或漂石。
3.3 、风化岩及软硬不均地层如广州、深圳，上软下硬、地质不均的复合地层，且局部岩石的单轴抗压强度较高（150-200Mpa），除配置切削型刀具外包括宽幅切刀、先行刀，还需配置滚刀，因而刀盘结构相对复杂。
对于岩层首先通过滚刀进行破岩，且滚刀的超前量应大于切刀的超前量，在滚刀磨损后仍能避免切刀进行破岩，确保切刀的使用寿命。
在曲线半径小的隧道掘进时，为了保证盾构的调向和避免盾壳被卡死，需要有较大的开挖直径，因此刀盘上需配置滚刀型的仿形刀（或超挖刀）。
3.4 、单纯的纯硬岩地层如秦岭1线隧道，隧道断面范围内以混合片麻岩和混合花岗岩两种岩石为主，刀具全部选用滚刀，无任何齿刀。
有时，在刀盘面板周边开口处配备刮碴刮刀板。
4、刀具配置的差异性在复合地层施工中，刀具配置的差异性主要表现在滚刀和先行刀的配置数量和刀具的高度、组合高度差等方面。
例如，海瑞克公司刀盘滚刀和固定先行刀高出面板175mm和140mm，三菱公司刀盘滚刀和固定先行刀高出面板90mm和70mm。
两种刀具的高差为3 5mm和20mm，前者的设计较好，具体表现为刀具高对防止泥饼的形成有利，高度差大有利于破岩。
滚刀的刀间距过大和过小都不利于破岩，间距过大，滚刀间会出现“岩脊”现象，间距过小，滚刀间会出现小碎块现象，降低破岩功效。
在复合地层中周边滚刀的间距一般小于90mm，正面滚刀的间距为100～120mm（参照国内外施工实例，岩石强度高时，滚刀的间距应控制在70～90mm的范围内比较合理）。
5、复合地层中刀具配置的“矛盾”现象硬岩地层只需滚刀，但有时必须安装切刀（或刮碴板），切刀在破硬岩过程中几乎没有作用，由于贯入度和高度差的原因，产生瞬间冲击荷载，切刀被磨平或被崩断。
在复合地层中，有些砂、卵石地层或同一断面中有硬岩和软岩，所以刀盘必须配备切刀和先行刀以对应非硬岩的需要。
同理，在软岩和软土地情况下，本不需安装滚刀，但在由于可能存在部分硬岩，又必须安装滚刀，导致滚刀严重损坏，失去破岩功能。
6 、砂卵石地层中（尤其含大直径漂石）长距离隧道掘进的工况下，刀具配置新的设计理念和思路北京地铁9号线06标段，盾构单线隧道长度约为1238m，地层主要为卵石层、圆砾层、强风化～中风化砾岩层、强风化粘土岩，局部为粉质粘土层和细砂层。
开挖面围岩不稳定，粘土岩和强风化砾岩的单轴抗压强度为0.3～2.0Mpa，为极软岩。
详勘报告中推测大于40 0mm粒径卵石含量为15%～40%，隧道附近基坑内有1500×2000mm漂石，不排除有粒径更大的漂石存在，且随机分布。
随机取样卵石和砾石的单轴抗压强度为120～187 Mpa，石英和长石含量为70%～95%。
盾构厂家针对本标段的地层在刀具配置方面提出了新的设计理念和思路。
为了使刀具能够充分发挥作用，盾构机设计使用了3130 mm大直径轴承，配备了1200kw的驱动动力，使刀盘的托困扭矩为774t.m，转速可达0～3.2rpm，同时在刀盘面板和周边焊接碳化铬超硬耐磨板和耐磨网。
刀具布置方面（初步预案），开口槽密排宽幅切刀100把（带耐磨合金头）、面板上配备大横断面高耐磨双层碳化钨重型撕裂刀（先行刀）31把、刀盘外周和边缘位置配备双刃(17”)滚刀10把，中心锥形刀1把。
滚刀和重型撕裂刀采用刀盘后装式，可通过刀盘内的转接箱方便地进行拆卸、互换。
刀具的破岩原理，利用刀盘高速转速产生的冲击惯性能量，通过滚刀和大横断面重型撕裂刀进行卵石、砾石和漂石的刀盘前“锤击”破碎。
但由于是在软岩地层中掘进，卵石、砾石和漂石在基岩内不能被固定，不能提供给滚刀足够的转动力矩和滚刀切岩的支撑力，导致滚刀破岩失效。
7 、刀具配置设计时应考虑的因素7.1、实际施工时会遇到各种复杂地层，地质资料提供的只是部分的钻探资料，不能完全准确反映实际地质情况，因此在进行刀具配置设计时必须考虑对地质进行充分的分析和研究，刀具配置要有一定的富余和能力储备；7.2、不同的工程地质需配置不同的刀具，软土地层只需配置切削型刀具；砂卵石地层除配置切刀外，还需配置先行刀；风化岩及软硬不均地层除配置切削型刀具外，还需配置先行刀、滚刀；在复合地层中，要保证不同种类刀具相互可换性；7.3 、刀具配置要覆盖整个开挖断面，为保证刀盘受力均衡，运转平稳，刀具要对称性布置；切刀要正反方向布置，同时要确保每个轨迹有2把切刀；对切刀排列方式进行选择，整体连续排列或牙型交错排列；通过周边刀保证开挖直径；保证滚刀纯滚动，要考虑周边滚刀的安装角度，同时增加周边滚刀的数量；7.4 、刀具安装通过螺栓固定或设计转接箱，便于安装、拆装、更换和修理方便；7.5、通过合理选择耐磨材料和合金镶嵌技术；对刀盘和开口槽进行耐磨处理；对加泥、加泡沫系统进行合理设计，减少刀具掘进磨损和冲击，提高刀具的耐久性，延长刀具的使用寿命；7.6 、适应城市繁华地区施工的需要，综合合理选择刀具种类和尺寸，确定刀具的超前量、相互高差，尽可能减少刀盘旋转刀具切削土体过程对周边土体及环境的扰动，尽量使各种刀具磨损均匀，充分发挥各种刀具的切削性能；7.7 、配备刀具磨损监测和报警装置，如液压式、电磁式、超声波探测式。
