盾构机的刀盘的设计资料

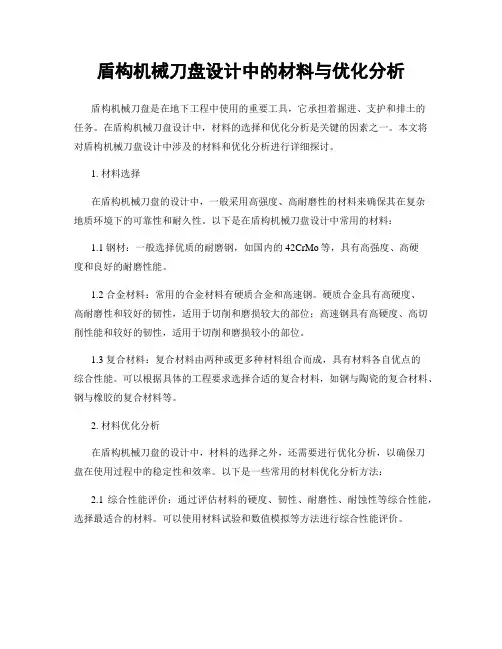

盾构机械刀盘设计中的材料与优化分析盾构机械刀盘是在地下工程中使用的重要工具，它承担着掘进、支护和排土的任务。

在盾构机械刀盘设计中，材料的选择和优化分析是关键的因素之一。

本文将对盾构机械刀盘设计中涉及的材料和优化分析进行详细探讨。

1. 材料选择在盾构机械刀盘的设计中，一般采用高强度、高耐磨性的材料来确保其在复杂地质环境下的可靠性和耐久性。

以下是在盾构机械刀盘设计中常用的材料：1.1 钢材：一般选择优质的耐磨钢，如国内的42CrMo等，具有高强度、高硬度和良好的耐磨性能。

1.2 合金材料：常用的合金材料有硬质合金和高速钢。

硬质合金具有高硬度、高耐磨性和较好的韧性，适用于切削和磨损较大的部位；高速钢具有高硬度、高切削性能和较好的韧性，适用于切削和磨损较小的部位。

1.3 复合材料：复合材料由两种或更多种材料组合而成，具有材料各自优点的综合性能。

可以根据具体的工程要求选择合适的复合材料，如钢与陶瓷的复合材料、钢与橡胶的复合材料等。

2. 材料优化分析在盾构机械刀盘的设计中，材料的选择之外，还需要进行优化分析，以确保刀盘在使用过程中的稳定性和效率。

以下是一些常用的材料优化分析方法：2.1 综合性能评价：通过评估材料的硬度、韧性、耐磨性、耐蚀性等综合性能，选择最适合的材料。

可以使用材料试验和数值模拟等方法进行综合性能评价。

2.2 材料强度分析：通过材料的强度参数（如抗拉强度、屈服强度等）和应力分析，评估材料在工作环境下的稳定性。

可以使用强度理论和有限元分析等方法进行材料强度分析。

2.3 优化设计：在材料选择和刀盘结构设计时，综合考虑材料的机械性能、梁端受力和变形等因素，以最小化刀盘的质量和尺寸，提高刀盘的效率和使用寿命。

同时，盾构机械刀盘的设计还要考虑与其他部件的匹配、制造和维修的方便性等因素。

只有在材料选择和优化分析的基础上，才能设计出安全可靠、高效耐用的盾构机械刀盘。

总结起来，盾构机械刀盘设计中的材料选择和优化分析是确保盾构机械刀盘能够在复杂地质环境下安全、高效工作的关键因素。

盾构机刀盘设计要点探究盾构机刀盘设计五花八门，主要设计依据是盾构隧道的地质条件。

但针对相同地质条件，各制造厂家基于各自的理念设计出的刀盘又不尽相同。

作为使用单位，在进行设计联络、设计评审时，如何入手，如何判定优劣呢？刀盘设计的适应性判断是考虑问题的出发点。

刀盘结构外形的差异并不重要，只要结构强度满足力学要求，即满足极限条件下的推力、扭矩的要求即可。

我们需要关心的是另外几方面的问题：一、刀盘开口率刀盘开口率是指刀盘留空面积占整个刀盘面积的百分比。

这部分留空面积，是切削渣土的运动通道。

渣土脱离土体后，在重力及刀具刮削作用下，沿刀盘开口流动到土仓。

搅拌后，从土仓底部螺旋输送机排出。

开口率的大小对应的是渣土排放的效率。

若取值过小，破碎（切削）的渣土不能及时进入土仓，滞留在刀盘前方，跟随刀盘做摩擦运动，随着温度升高，会固结在刀具、辐条等部位形成泥饼。

因此，在结构强度允许的情况下，开口率尽可能地取较大的值较好。

开口率的取值对应刀盘的常态转速。

开口率的计算公式：K=1/（r+1）其中：K——开口率（%）r——刀盘转速（rpm）刀盘转速是一个从0到Rmax的范围值。

通常是连续可调的。

但刀盘的开口率是固定的，一经设计、制造成型就不可更改。

因此，确定刀盘开口率需要预先评估针对隧道地质条件下刀盘的经常工作状态，根据刀盘的常态转速来确定刀盘的开口率。

岩土硬度高、结理发育差的地层，刀盘转速应较大。

相应的，对刀盤开口率要求就小。

这与高硬度岩土开挖效率低，出渣量小的施工形态是对应的。

反之，岩土硬度低、结理发育丰富地层（如全、强风化地层），刀盘转速应较小。

对刀盘开口率要求就大。

例如，我单位施工的莞惠城际轨道交通GZH-6项目隧道地质主要是弱风化混合片麻岩，岩体较硬。

对于这类地层，施工时刀盘常态转速的经验值在1.5～2rpm之间。

据此，计算出开口率的值K在40%～33%范围内。

根据强度优先的原则，采用辐条+面板的结构形式。

结合刀具的布置等其它因素，刀盘开口率最后结果值是31%。

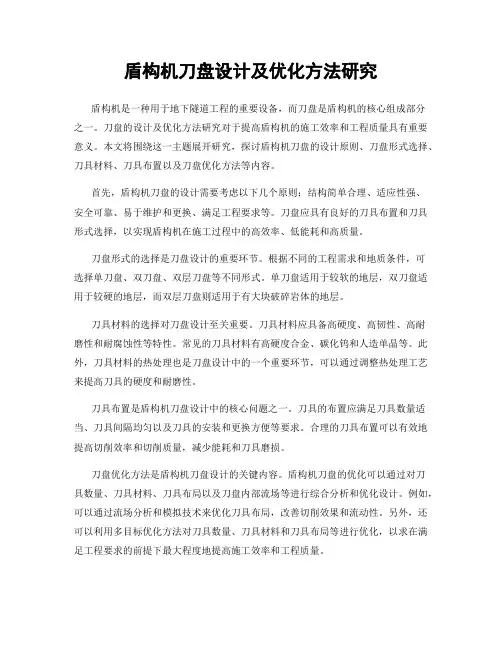

盾构机刀盘设计及优化方法研究盾构机是一种用于地下隧道工程的重要设备，而刀盘是盾构机的核心组成部分之一。

刀盘的设计及优化方法研究对于提高盾构机的施工效率和工程质量具有重要意义。

本文将围绕这一主题展开研究，探讨盾构机刀盘的设计原则、刀盘形式选择、刀具材料、刀具布置以及刀盘优化方法等内容。

首先，盾构机刀盘的设计需要考虑以下几个原则：结构简单合理、适应性强、安全可靠、易于维护和更换、满足工程要求等。

刀盘应具有良好的刀具布置和刀具形式选择，以实现盾构机在施工过程中的高效率、低能耗和高质量。

刀盘形式的选择是刀盘设计的重要环节。

根据不同的工程需求和地质条件，可选择单刀盘、双刀盘、双层刀盘等不同形式。

单刀盘适用于较软的地层，双刀盘适用于较硬的地层，而双层刀盘则适用于有大块破碎岩体的地层。

刀具材料的选择对刀盘设计至关重要。

刀具材料应具备高硬度、高韧性、高耐磨性和耐腐蚀性等特性。

常见的刀具材料有高硬度合金、碳化钨和人造单晶等。

此外，刀具材料的热处理也是刀盘设计中的一个重要环节，可以通过调整热处理工艺来提高刀具的硬度和耐磨性。

刀具布置是盾构机刀盘设计中的核心问题之一。

刀具的布置应满足刀具数量适当、刀具间隔均匀以及刀具的安装和更换方便等要求。

合理的刀具布置可以有效地提高切削效率和切削质量，减少能耗和刀具磨损。

刀盘优化方法是盾构机刀盘设计的关键内容。

盾构机刀盘的优化可以通过对刀具数量、刀具材料、刀具布局以及刀盘内部流场等进行综合分析和优化设计。

例如，可以通过流场分析和模拟技术来优化刀具布局，改善切削效果和流动性。

另外，还可以利用多目标优化方法对刀具数量、刀具材料和刀具布局等进行优化，以求在满足工程要求的前提下最大程度地提高施工效率和工程质量。

总之，盾构机刀盘设计及优化方法的研究对于提高盾构机的施工效率和工程质量非常重要。

刀盘设计应考虑刀盘的结构、刀具材料、刀具布置以及刀盘优化方法等因素，以满足工程要求，并在减少能耗和刀具磨损的前提下提高切削效率和切削质量。

盾构机械刀盘及刀具设计与优化随着城市地下空间的不断开发和利用，盾构机械在地铁、隧道等工程领域中得到了广泛应用。

盾构机械的刀盘及刀具是决定其施工质量和效率的重要因素之一。

本文将重点讨论盾构机械刀盘及刀具的设计与优化。

1. 刀盘设计1.1 刀盘结构设计刀盘是盾构机械的核心部件之一，其结构设计的合理性对盾构机械的工作效果有着重要的影响。

刀盘的结构设计应该考虑以下几个方面：1.1.1 刀盘刚度设计刀盘的刚度设计直接影响到刀具在施工过程中的稳定性和耐久性。

应该根据盾构机械的工作条件和土壤的物理特性，合理选择刀盘的材料和结构尺寸，确保刀盘具有足够的刚度。

1.1.2 刀盘模块化设计刀盘的模块化设计可以极大地提高刀具更换的效率，并且便于维护和保养。

刀盘的模块化设计应该考虑到刀具的安装和拆卸便捷性，同时也要保证刀具的工作性能。

1.1.3 刀盘防护设计刀盘的防护设计不仅能够保护刀具，在施工过程中还能够减少对环境的影响。

刀盘的防护设计应考虑到刀具的精度和平衡性，同时也要与盾构机械的其它部件协调配合。

1.2 刀盘传动系统设计刀盘传动系统是盾构机械的另一个重要部分，其设计的合理性对盾构机械的运行效果至关重要。

刀盘传动系统设计应该考虑以下几个方面：1.2.1 传动效率设计传动效率直接关系到盾构机械的工作效率。

刀盘传动系统的设计应该尽可能地提高传动效率，降低能量损耗。

1.2.2 齿轮设计齿轮是刀盘传动系统中常用的传动元件，其设计应考虑到负载分配、噪声控制等方面的需求。

合理选择齿轮的材料和结构尺寸，可以提高刀盘传动系统的可靠性和耐久性。

1.2.3 传动稳定性设计传动稳定性是刀盘传动系统设计时需要充分考虑的因素，合理选择传动比、减小晃动等措施，可以提高刀盘传动系统的稳定性。

2. 刀具设计与优化2.1 刀具材料选择刀具材料的选择直接影响到刀具的硬度、韧性和耐磨性等性能。

应根据盾构机械工作的土壤条件和设计要求，选择适合的刀具材料，以确保刀具有良好的工作性能和寿命。

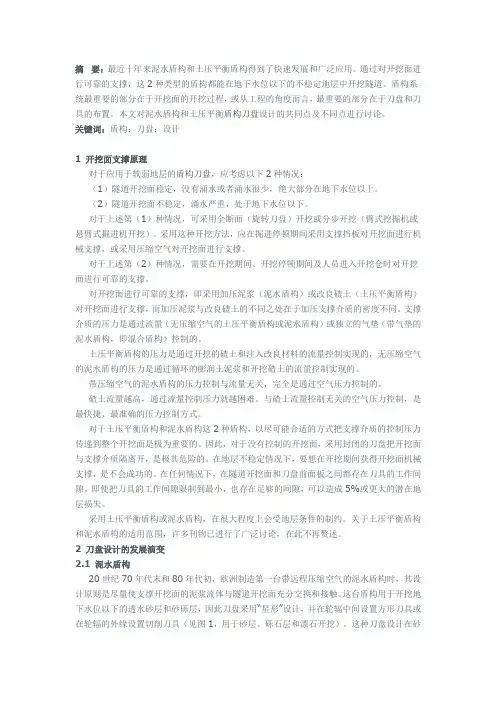

摘要：最近十年来泥水盾构和土压平衡盾构得到了快速发展和广泛应用。

通过对开挖面进行可靠的支撑，这2种类型的盾构都能在地下水位以下的不稳定地层中开挖隧道。

盾构系统最重要的部分在于开挖面的开挖过程，或从工程的角度而言，最重要的部分在于刀盘和刀具的布置。

本文对泥水盾构和土压平衡盾构刀盘设计的共同点及不同点进行讨论。

关键词：盾构；刀盘；设计1 开挖面支撑原理对于应用于软弱地层的盾构刀盘，应考虑以下2种情况：（1）隧道开挖面稳定，没有涌水或者涌水很少，绝大部分在地下水位以上。

（2）隧道开挖面不稳定，涌水严重，处于地下水位以下。

对于上述第（1）种情况，可采用全断面（旋转刀盘）开挖或分步开挖（臂式挖掘机或悬臂式掘进机开挖）。

采用这种开挖方法，应在掘进停顿期间采用支撑挡板对开挖面进行机械支撑，或采用压缩空气对开挖面进行支撑。

对于上述第（2）种情况，需要在开挖期间、开挖停顿期间及人员进入开挖仓时对开挖面进行可靠的支撑。

对开挖面进行可靠的支撑，即采用加压泥浆（泥水盾构）或改良碴土（土压平衡盾构）对开挖面进行支撑，而加压泥浆与改良碴土的不同之处在于加压支撑介质的密度不同。

支撑介质的压力是通过流量（无压缩空气的土压平衡盾构或泥水盾构）或独立的气垫（带气垫的泥水盾构，即混合盾构）控制的。

土压平衡盾构的压力是通过开挖的碴土和注入改良材料的流量控制实现的，无压缩空气的泥水盾构的压力是通过循环的膨润土泥浆和开挖碴土的流量控制实现的。

带压缩空气的泥水盾构的压力控制与流量无关，完全是通过空气压力控制的。

碴土流量越高，通过流量控制压力就越困难。

与碴土流量控制无关的空气压力控制，是最快捷、最准确的压力控制方式。

对于土压平衡盾构和泥水盾构这2种盾构，以尽可能合适的方式把支撑介质的控制压力传递到整个开挖面是极为重要的。

因此，对于没有控制的开挖面，采用封闭的刀盘把开挖面与支撑介质隔离开，是极其危险的。

在地层不稳定情况下，要想在开挖期间获得开挖面机械支撑，是不会成功的。

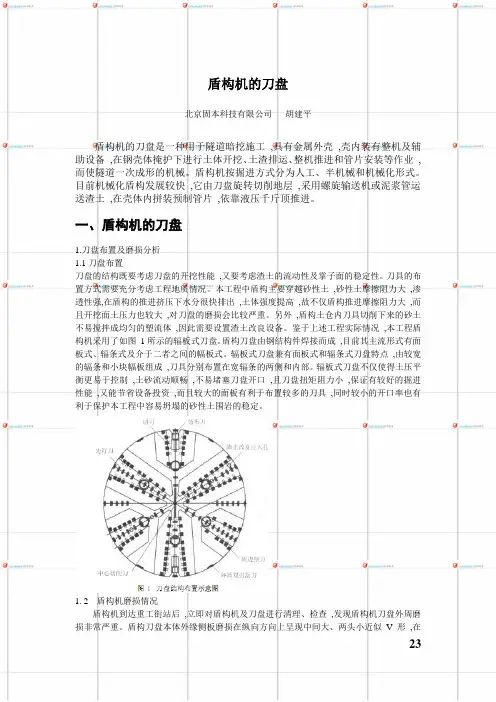

盾构机的刀盘北京固本科技有限公司胡建平盾构机的刀盘是一种用于隧道暗挖施工,具有金属外壳,壳内装有整机及辅助设备,在钢壳体掩护下进行土体开挖、土渣排运、整机推进和管片安装等作业,而使隧道一次成形的机械。

盾构机按掘进方式分为人工、半机械和机械化形式。

目前机械化盾构发展较快,它由刀盘旋转切削地层,采用螺旋输送机或泥浆管运送渣土,在壳体内拼装预制管片,依靠液压千斤顶推进。

一、盾构机的刀盘1.刀盘布置及磨损分析1.1刀盘布置刀盘的结构既要考虑刀盘的开挖性能,又要考虑渣土的流动性及掌子面的稳定性。

刀具的布置方式需要充分考虑工程地质情况。

本工程中盾构主要穿越砂性土,砂性土摩擦阻力大,渗透性强,在盾构的推进挤压下水分很快排出,土体强度提高,故不仅盾构推进摩擦阻力大,而且开挖面土压力也较大,对刀盘的磨损会比较严重。

另外,盾构土仓内刀具切削下来的砂土不易搅拌成均匀的塑流体,因此需要设置渣土改良设备。

鉴于上述工程实际情况,本工程盾构机采用了如图1所示的辐板式刀盘。

盾构刀盘由钢结构件焊接而成,目前其主流形式有面板式、辐条式及介于二者之间的幅板式。

辐板式刀盘兼有面板式和辐条式刀盘特点,由较宽的辐条和小块幅板组成,刀具分别布置在宽辐条的两侧和内部。

辐板式刀盘不仅使得土压平衡更易于控制,土砂流动顺畅,不易堵塞刀盘开口,且刀盘扭矩阻力小,保证有较好的掘进性能,又能节省设备投资,而且较大的面板有利于布置较多的刀具,同时较小的开口率也有利于保护本工程中容易坍塌的砂性土围岩的稳定。

1. 2盾构机磨损情况盾构机到达重工街站后,立即对盾构机及刀盘进行清理、检查,发现盾构机刀盘外周磨损非常严重。

盾构刀盘本体外缘侧板磨损在纵向方向上呈现中间大、两头小近似V形,在整个侧环面上形成一圈磨损凹槽,凹槽中部磨损平均为22 mm,两侧磨损平均为15 mm,如图 2 a 所示。

刀盘本体外周边缘在纵向方向上磨损约为160 mm,从外周边缘到刀盘中心径向方向上磨损约为180 mm,以致在刀盘外周边缘形成一个近似三角形的磨损区,如图 2 b 所示。

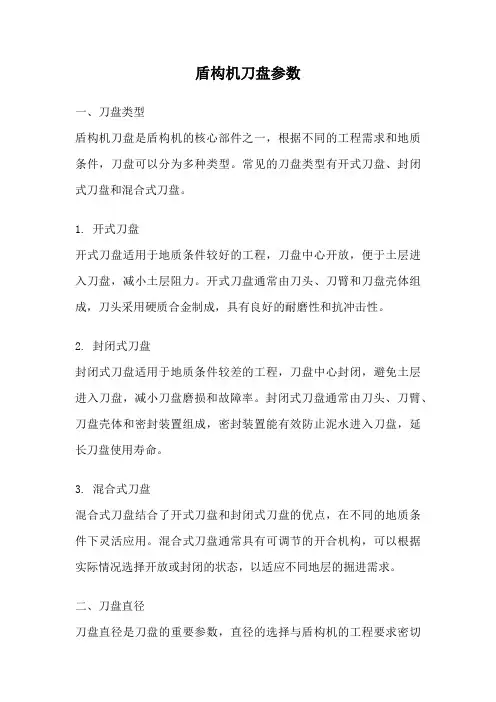

盾构机刀盘参数一、刀盘类型盾构机刀盘是盾构机的核心部件之一，根据不同的工程需求和地质条件，刀盘可以分为多种类型。

常见的刀盘类型有开式刀盘、封闭式刀盘和混合式刀盘。

1. 开式刀盘开式刀盘适用于地质条件较好的工程，刀盘中心开放，便于土层进入刀盘，减小土层阻力。

开式刀盘通常由刀头、刀臂和刀盘壳体组成，刀头采用硬质合金制成，具有良好的耐磨性和抗冲击性。

2. 封闭式刀盘封闭式刀盘适用于地质条件较差的工程，刀盘中心封闭，避免土层进入刀盘，减小刀盘磨损和故障率。

封闭式刀盘通常由刀头、刀臂、刀盘壳体和密封装置组成，密封装置能有效防止泥水进入刀盘，延长刀盘使用寿命。

3. 混合式刀盘混合式刀盘结合了开式刀盘和封闭式刀盘的优点，在不同的地质条件下灵活应用。

混合式刀盘通常具有可调节的开合机构，可以根据实际情况选择开放或封闭的状态，以适应不同地层的掘进需求。

二、刀盘直径刀盘直径是刀盘的重要参数，直径的选择与盾构机的工程要求密切相关。

刀盘直径的大小直接影响盾构机的推力和刀盘的承载能力。

1. 小直径刀盘小直径刀盘适用于直径较小的隧道掘进工程，如市政管网、地铁站台等。

小直径刀盘具有结构紧凑、操作灵活的特点，适合在有限空间内进行作业。

2. 中直径刀盘中直径刀盘适用于中等规模的隧道工程，如城市地铁、铁路隧道等。

中直径刀盘具有推力和承载能力较大的特点，能够应对一定规模的地质变化和水压力。

3. 大直径刀盘大直径刀盘适用于大型隧道工程，如跨海隧道、山岭隧道等。

大直径刀盘具有强大的推力和承载能力，能够应对复杂的地质条件和高水压力，但也对盾构机的功率和控制要求提出了更高的要求。

三、刀盘转速刀盘转速是刀盘的另一个重要参数，合理的转速选择可以提高盾构机的掘进效率和刀盘的使用寿命。

1. 低速刀盘低速刀盘适用于较硬的岩石地层，转速较低能够提供更大的切削力，效果更好。

低速刀盘适合用于大直径刀盘，能够更好地控制刀盘的承载能力和切削效果。

2. 中速刀盘中速刀盘适用于一般的地质条件，转速适中，能够平衡刀盘的切削效果和刀盘的磨损。

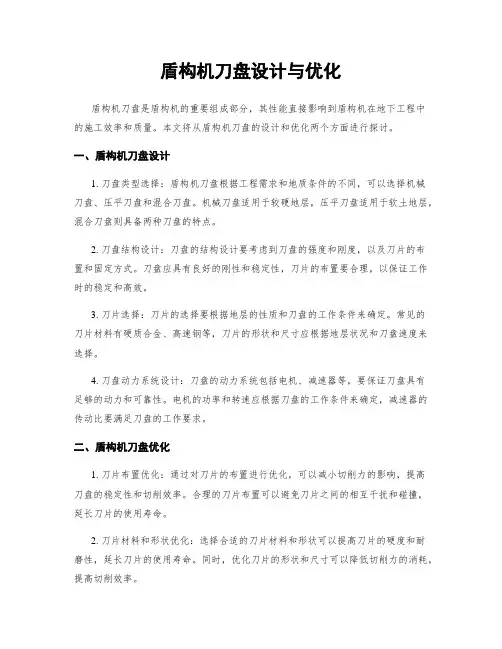

盾构机刀盘设计与优化盾构机刀盘是盾构机的重要组成部分，其性能直接影响到盾构机在地下工程中的施工效率和质量。

本文将从盾构机刀盘的设计和优化两个方面进行探讨。

一、盾构机刀盘设计1. 刀盘类型选择：盾构机刀盘根据工程需求和地质条件的不同，可以选择机械刀盘、压平刀盘和混合刀盘。

机械刀盘适用于较硬地层，压平刀盘适用于软土地层，混合刀盘则具备两种刀盘的特点。

2. 刀盘结构设计：刀盘的结构设计要考虑到刀盘的强度和刚度，以及刀片的布置和固定方式。

刀盘应具有良好的刚性和稳定性，刀片的布置要合理，以保证工作时的稳定和高效。

3. 刀片选择：刀片的选择要根据地层的性质和刀盘的工作条件来确定。

常见的刀片材料有硬质合金、高速钢等，刀片的形状和尺寸应根据地层状况和刀盘速度来选择。

4. 刀盘动力系统设计：刀盘的动力系统包括电机、减速器等，要保证刀盘具有足够的动力和可靠性。

电机的功率和转速应根据刀盘的工作条件来确定，减速器的传动比要满足刀盘的工作要求。

二、盾构机刀盘优化1. 刀片布置优化：通过对刀片的布置进行优化，可以减小切削力的影响，提高刀盘的稳定性和切削效率。

合理的刀片布置可以避免刀片之间的相互干扰和碰撞，延长刀片的使用寿命。

2. 刀片材料和形状优化：选择合适的刀片材料和形状可以提高刀片的硬度和耐磨性，延长刀片的使用寿命。

同时，优化刀片的形状和尺寸可以降低切削力的消耗，提高切削效率。

3. 刀盘动力系统优化：优化刀盘的动力系统可以提高刀盘的工作效率和可靠性。

通过选择合适的电机功率和转速，减小传动系统的能量损耗，提高动力输出效率。

4. 刀盘结构优化：优化刀盘的结构可以提高其刚性和稳定性，降低刀盘的振动和噪音。

通过采用新型的材料和加强结构的设计，使刀盘在工作过程中能够更好地适应地层变化和工作条件的变化。

综上所述，盾构机刀盘的设计与优化对于盾构机的工作效率和质量具有重要影响。

通过合理的刀盘设计和优化，可以提高刀盘的稳定性、切削效率和使用寿命，进而提高盾构机在地下工程中的施工效率和质量。

盾构机刀盘刀具的设计与优化盾构机是一种用来建设城市地下隧道的重要工程机械，而刀盘刀具又是盾构机中的核心部件之一。

刀盘刀具的设计与优化对盾构机的工作效率和质量至关重要。

在本文中，我们将探讨盾构机刀盘刀具的设计原则、优化策略以及一些新技术的应用。

首先，盾构机刀盘刀具的设计应考虑以下几个方面：刀具材料的选择、刀具形状的优化以及刀具的布置方式。

刀具材料应具有一定的硬度和耐磨性，以保证刀具在长时间工作中不易损坏。

常见的刀具材料有高速钢、硬质合金等。

刀具的形状优化主要是为了提高切削效率和降低切削力，一般采用多刀刀盘设计，以增加刀具数量和刀具布置的灵活性。

刀具的布置方式则需根据具体工程项目的要求和地质条件来确定，以确保刀具能够适应不同的地质环境。

其次，盾构机刀盘刀具的优化策略主要包括刀具的布置优化、刀具参数的优化以及刀具寿命的优化。

在刀具布置优化方面，可以采用非对称布局、间距调整等方法来改善刀具的使用效果。

刀具参数的优化则需要通过合理选择刀具的直径、刀具间距、刀具角度等，以提高切削效率和降低切削力。

刀具寿命的优化可以通过改进刀具材料、刀具涂层等方式来延长刀具的使用寿命，降低更换频率，从而提高盾构机的工作效率。

另外，近年来，一些新技术的应用也为盾构机刀盘刀具的设计与优化带来了新的机会。

其中，数值模拟技术是一种非常有效的方法。

通过建立盾构机工作的数值模型，可以对刀具受力情况进行仿真分析，预测切削力、刀具磨损情况等，从而指导刀具的设计与优化。

此外，激光测量技术也可以用于实时监测刀具的磨损情况，及时调整刀具参数，提高盾构机的工作效率。

在实际应用中，盾构机刀盘刀具的设计与优化需要结合具体工程项目的要求和地质条件进行深入研究。

同时，应重视刀具的维护和管理，定期进行刀具的检查、修复和更换，以确保刀具的正常工作和延长使用寿命。

总结起来，盾构机刀盘刀具的设计与优化是提高盾构机工作效率和质量的重要环节。

通过合理选择刀具材料、刀具形状以及刀具布置方式，优化刀具参数和刀具寿命，并结合新技术的应用，我们可以提高盾构机的工作效率，降低切削力，提高切割质量，从而为城市地下隧道的建设贡献力量。

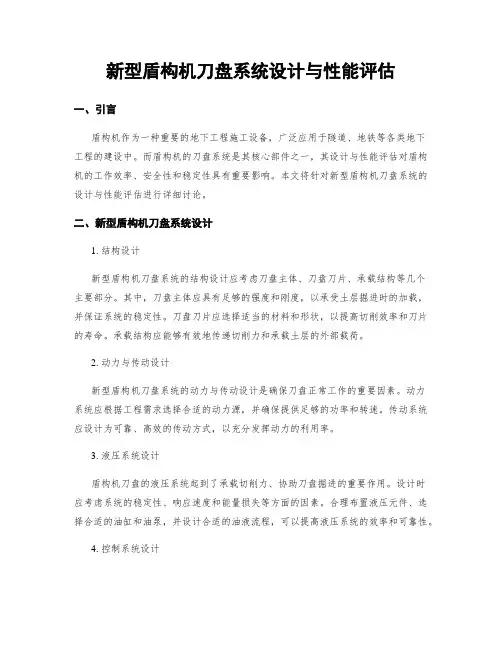

新型盾构机刀盘系统设计与性能评估一、引言盾构机作为一种重要的地下工程施工设备，广泛应用于隧道、地铁等各类地下工程的建设中。

而盾构机的刀盘系统是其核心部件之一，其设计与性能评估对盾构机的工作效率、安全性和稳定性具有重要影响。

本文将针对新型盾构机刀盘系统的设计与性能评估进行详细讨论。

二、新型盾构机刀盘系统设计1. 结构设计新型盾构机刀盘系统的结构设计应考虑刀盘主体、刀盘刀片、承载结构等几个主要部分。

其中，刀盘主体应具有足够的强度和刚度，以承受土层掘进时的加载，并保证系统的稳定性。

刀盘刀片应选择适当的材料和形状，以提高切削效率和刀片的寿命。

承载结构应能够有效地传递切削力和承载土层的外部载荷。

2. 动力与传动设计新型盾构机刀盘系统的动力与传动设计是确保刀盘正常工作的重要因素。

动力系统应根据工程需求选择合适的动力源，并确保提供足够的功率和转速。

传动系统应设计为可靠、高效的传动方式，以充分发挥动力的利用率。

3. 液压系统设计盾构机刀盘的液压系统起到了承载切削力、协助刀盘掘进的重要作用。

设计时应考虑系统的稳定性、响应速度和能量损失等方面的因素。

合理布置液压元件、选择合适的油缸和油泵，并设计合适的油液流程，可以提高液压系统的效率和可靠性。

4. 控制系统设计新型盾构机刀盘系统的控制系统应能够实现对刀盘的精确控制。

设计时应考虑刀盘的自动控制、状态检测和故障诊断等功能。

同时，还应考虑与盾构机其他部件的协同工作，以实现整个系统的高效运行和安全性。

三、新型盾构机刀盘系统性能评估1. 动力性能评估对新型盾构机刀盘系统的动力性能进行评估，主要包括其动力输入与输出的匹配性、转矩和功率的变化情况、转速的稳定性等。

通过实验和仿真方法，可以对系统的动力性能进行精确评估，并针对不足之处进行改进和优化。

2. 切削性能评估通过对新型盾构机刀盘系统的切削性能进行评估，可以了解其在实际工程中的切削效率、刀片寿命和切削质量等方面的表现。

切削性能评估通常包括切削力的测量、刀片磨损的观察和土层切割效果的分析等内容。

盾构机的刀盘的设计资料盾构机的刀盘和刀具The Cutter Head and Tools of the Shield Machine 豳中铁七局集团第三工程有限公司何小娥／HE Xiaoe 刀盘是盾构的主要工作部件，不同地质地层应采用不同的刀盘结构形式及刀具布置，刀盘及刀具的好坏关系到盾构施工的成败，影响盾构掘进的速度和效益，甚至关系到盾构施工的成败1 刀盘刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体。

“刀盘”的工作原理可简单比作是一把剃须刀，在前进过程中逐渐将泥土砂石变成碎块，再排放到“刀盘”后的“储藏室”内，即，土仓。

1．1刀盘的特点的切削效果和掘进速度，甚至关系到盾构施工的成败。

个性化：盾构在施工过程中会遇到各种不同地层，从淤泥、粘土、砂层到软岩及硬岩等。

刀盘刀具不可能是千篇一律的，必须根据工程地质情况进行个性化设计。

多样化：随着城市建设的加快，土地资源越来越珍贵，为了节省空间，越来越多的异形盾构出现，刀盘也随之变得各式各样。

1．2刀盘的功能开挖功能：对掌子面的地层进行开挖，开挖后的渣土顺利通过渣槽，进入土舱。

稳定功能：支撑掌子面，具有稳定掌子面的功能；重要性：刀盘的选择是否合适直接影响盾构掘进机搅拌功能：对土舱内的渣土进行搅拌，使渣土具有一力值趋于减小。

在低速情况下沥青混凝土路面呈粘弹性状态，刀具前角对切屑的挤压以及后角对已加工路面的摩擦使得刀尖附近的应力值增大；随着切削速度的增大，沥青混凝土在切削过程中脆性越来越明显，产生的切屑对前刀面的挤压程度降低，从而使得刀尖附近的应力值趋于减小；当速度达到一定程度的时候，这个值趋于平稳。

另外还可以看出在切削过程中刀尖前端的沥青混凝土路面主要受到刀尖对其的挤压，从而oo。

和 o，，呈现为负值；o。

、a，，和o，，低速慢慢随着速度的增大而不断增大，这是因为沥青混凝土的粘塑性随着切削速度变化而引起的。

表3为切削深度为60 mm的不同切削速度下的刀具切削力计算结果。

盾构机刀盘设计与刀具优化分析引言：盾构机刀盘是现代隧道工程中不可或缺的工具，其设计和刀具的优化分析对于提高隧道工程的效率和质量至关重要。

本文将会就盾构机刀盘的设计要点和刀具的优化分析进行详细探讨，希望能够为相关从业人员提供有价值的参考。

一、盾构机刀盘设计要点1.适宜的刀盘直径选择：刀盘直径的选择需要根据具体的隧道工程情况进行合理的选定。

通常情况下，刀盘直径不宜过大，以免给隧道掘进带来过大的应力。

同时，刀盘直径也要足够大，以确保刀盘能够顺利穿越地下障碍物。

2.刀盘结构的设计：刀盘结构的设计需要考虑刀盘的整体强度和稳定性。

首先，需要选择适宜的刀盘材料，以确保其正常工作状态下不会发生破损。

其次，刀盘的结构应该具备合理的刚性和刚度，以能够对复杂的地质情况和地下水力进行有效的抵抗。

3.刀盘导向系统的设计：刀盘导向系统是刀盘在掘进过程中的重要支撑系统，其设计的合理与否直接影响着刀盘的准确定位和稳定性。

因此，需要在设计中充分考虑刀盘导向系统的刚度和韧性，以确保刀盘能够准确地控制掘进方向并避免出现误差。

二、刀具的优化分析1.刀具材料的选择：刀具材料的选择直接影响着刀具的使用寿命和切削效率。

通常情况下，刀具应选择硬度较高、耐磨性能好的材料，以确保刀具在长时间的切削过程中不会出现过快的磨损和损坏。

2.刀具结构的优化：刀具结构的优化主要包括刀具形状和刀具排列方式的设计。

在刀具形状方面，需要选择适合具体地质条件的刀具形状，以确保切削效果的良好。

在刀具排列方式上，需要根据地质情况和工程要求进行合理的选择，以避免切削过程中的堵塞和卡刀现象。

3.刀具切削参数的优化：刀具切削参数的优化是提高切削效率和减少刀具磨损的关键。

在设计中，应合理选择切削速度、进给量和切削深度等参数，以确保刀具在长时间的切削过程中保持稳定的磨损状态和高效的切削效果。

结论：盾构机刀盘设计和刀具的优化分析对于隧道工程的顺利进行和质量的保障具有重要意义。

通过合理的刀盘设计和刀具优化分析，可以提高隧道工程的效率和质量，降低工程风险，为隧道工程从业人员提供更好的工作条件。

盾构机刀盘与刀具的设计与分析盾构机是一种用于地下隧道开挖的机械设备，它的核心部件是刀盘和刀具。

刀盘是盾构机的主要工作部位，而刀具则是刀盘上的切削工具。

盾构机刀盘与刀具的设计与分析是为了提高盾构机的工作效率和安全性，下面将对这方面的内容进行讨论。

首先，盾构机刀盘与刀具的设计应考虑以下几个方面。

首先是刀盘的结构设计，包括刀盘直径、刀盘壳体的材料和强度设计。

刀盘直径的选择需要考虑隧道的尺寸和地质条件，以确保刀盘能够适应不同的工作环境。

刀盘壳体的材料选择应具有足够的强度和耐磨性，以保证刀盘的工作寿命和使用安全。

其次是刀盘上的刀具布置设计，包括刀具的数量、布局和角度。

刀具的数量应满足施工需要，布局应合理，角度的选择要考虑到土层特性和切削力的分布。

最后是刀盘与盾构机的连接设计，要确保刀盘能够与盾构机紧密连接，传递切削力和承受土压力。

其次，对于盾构机刀盘与刀具的分析，首先需要进行刀盘的载荷分析。

通过对刀盘受力情况的分析，可以确定刀盘的结构和材料，以确保其具有足够的强度来承受土压力和切削力。

其次是刀具的选择和分析。

不同的地质条件和隧道要求需要使用不同类型和材料的刀具。

刀具的选择应考虑到切削效率、耐磨性和经济性等因素。

此外，还需要对刀具的切削性能进行评估和分析，以提高切削效率和减少能耗。

最后是切削力的分析。

切削力对于刀具和刀盘的设计非常重要，因为过大或过小的切削力都会影响刀具的使用寿命和切削效率。

因此，对切削力的分析和评估可以指导刀具和刀盘的设计和优化。

此外，还可以运用有限元分析等工具对刀盘和刀具进行力学仿真分析，以评估其强度和刚度等性能指标。

通过仿真分析，可以发现潜在的结构问题和设计缺陷，并对刀盘和刀具的设计进行改进和优化。

总结起来，盾构机刀盘与刀具的设计与分析是为了提高盾构机的工作效率和安全性。

通过合理的设计和有效的分析，可以优化刀盘和刀具的结构，提高其强度和耐久性，以适应不同的地质条件和工作要求。

同时，对刀盘和刀具进行力学仿真分析，可以发现潜在的问题并进行改进和优化。

盾构机刀盘结构的参数化设计与优化盾构机刀盘是盾构机中非常重要的部件之一，其结构的参数化设计与优化对于提高盾构机的施工效率和安全性具有重要意义。

本文将围绕盾构机刀盘结构的参数化设计与优化展开讨论。

首先，盾构机刀盘的结构参数化设计是指通过对刀盘结构中各个参数进行合理的选择和优化，以满足工程需求并提高盾构机的施工效率。

参数化设计的关键在于将刀盘结构分解为各个独立的参数，对每个参数进行综合考虑，选取最优解。

参数化设计的好处在于可以根据具体工程需求和地质条件进行精确的选择，并且方便后续工程的调整和优化。

在盾构机刀盘结构参数化设计中，有一些常见的参数需要考虑。

首先是刀盘直径，刀盘直径的选择直接影响到刀盘的切削能力和切削效率。

通常情况下，切削能力越大，切削效率越高。

其次是刀盘的刀头数量和布置方式，刀头数量越多，切削面积越大，但也会增加刀盘的重量和成本。

再次是刀盘的刀头形状和材料，刀头的形状和材料影响着切削的稳定性和寿命。

最后是刀盘的传动方式，传动方式的选择需要考虑到刀盘的旋转速度、传动效率和可靠性等因素。

在盾构机刀盘结构的参数化设计过程中，还需要考虑到一些优化的指标。

首先是刀盘的切削力和扭矩，切削力和扭矩与刀盘的结构紧密相关，通过合理的参数优化可以降低切削力和扭矩，减小盾构机的能耗和振动。

其次是刀盘的切削稳定性，切削稳定性是指刀盘在切削过程中的抗震性能和稳定性能。

通过优化刀盘结构的参数，可以提高切削的稳定性，减少振动对刀盘及其附件的影响。

最后是刀盘的寿命和维护成本，盾构机是一种昂贵且复杂的设备，优化刀盘结构可以延长刀盘的使用寿命并减少维护成本。

盾构机刀盘结构的参数化设计与优化可以采用多种方法和工具进行。

其中，常用的方法包括有限元分析方法和遗传算法等。

有限元分析方法可以通过对刀盘结构进行数值模拟，评估不同参数组合下的刀盘性能，从而选取最优参数。

遗传算法则是一种模拟生物演化过程的优化算法，通过对刀盘结构的参数进行随机变异和选择，逐步寻找到最佳解。

盾构机械刀盘设计与参数优化盾构机是一种在地下施工使用的大型机械设备，其主要用途是开挖隧道。

而盾构机的刀盘是盾构机的核心部件之一，它承担着切削岩土、泥浆搅拌和顶进推进等重要任务。

在盾构机的设计和参数优化过程中，刀盘的设计和参数优化是至关重要的环节。

1. 刀盘类型设计在盾构机械刀盘设计中，需要根据具体的隧道工程要求选择合适的刀盘类型。

常见的刀盘类型包括盾壳式刀盘、齿轮式刀盘和两轴式刀盘等，每种刀盘都有其适用的工况和特点。

- 盾壳式刀盘：适用于软土、黏土和粉砂层等地层的隧道开挖，具有切削面积大、切削能力强的优点，但对于硬岩层较为不适用。

- 齿轮式刀盘：适用于岩层稳定、硬度较高的隧道开挖，具有切削能力强、刀具更换方便的优点，但切削面积相对较小。

- 两轴式刀盘：适用于各种地层的隧道开挖，具有切削能力强、刀具更换方便以及切削面积大的优点，但结构相对较为复杂。

根据具体工程的地层情况和隧道设计要求，选择合适的刀盘类型是确保盾构机施工效率和质量的关键。

2. 刀盘参数优化在盾构机械刀盘设计中，参数的优化是提高刀盘性能和施工效率的重要手段。

下面是一些常见的刀盘参数优化的方向：- 刀具材料选择：选择合适的刀具材料可以提高刀具的硬度和耐磨性，延长刀具的使用寿命。

常用的刀具材料有高速钢、硬质合金和陶瓷等，根据具体工程的地层情况选择合适的刀具材料。

- 刀盘直径和刀具布局：刀盘直径的选择应根据隧道工程的要求和地质条件进行优化，一般情况下，刀盘直径越大，切削面积越大，切削能力越强。

同时，合理布局刀具的位置和角度，可以减少切削阻力和提高切削效果。

- 刀具类型和数量：根据地层条件和隧道设计要求，选择合适的刀具类型和数量。

刀具的类型包括刀片、齿轮和斗齿等，不同类型的刀具适用于不同的地层和切削任务。

- 刀盘结构设计：刀盘的结构设计包括刀盘的刚度、刀具固定方式和刀具更换等方面。

合理设计刀盘的结构可以提高刀盘的稳定性和切削效果，同时方便刀具的更换和维修。

工装设计土压平衡盾构机下穿混合复合地层刀盘刀具设计要点欧阳雨祁 吴依婷 赵 亮 陆康俊 孙诚忠 简琦薇*（上海工程技术大学机械与汽车工程学院，上海 201620）摘 要：本文归纳总结了土压平衡盾构机刀盘刀具设计参数和要点，结合案例详细说明了下穿混合复合地层时盾构机刀盘及刀具参数选取、布置方式及设计难点，为土压平衡盾构机开挖混合复合地层安全施工提供科学指导。

关键词：土压平衡盾构机；混合复合地层；刀盘刀具；设计参数；设计要点1 引言随着我国经济持续快速发展与城市化水平不断提高，隧道及地下空间开发与利用迅猛发展[1]。

盾构机又名全断面隧道掘进机，是隧道施工关键设备，按开挖土层不同分为岩石隧道掘进机和软土隧道掘进机。

土压平衡盾构机是一种常见软土隧道掘进机，在下穿混合复合地层时，尤其含大量淤泥粉尘砂质地层时，可保证掌子面稳定与刀盘周围土压平衡，防止地面大幅度下沉。

盾构机开挖的核心是刀盘刀具，为降低刀盘刀具磨损毁坏风险，减少工程成本，加快工程进程，有必要对刀盘刀具进行研究。

2 土压平衡盾构机刀盘设计要点刀盘是盾构机关键部件，直接影响盾构机工作效率、工程进展及经济效益。

设计参数主要包括：2.1 开口率刀盘开口尺寸需与盾构刀具布置及土仓内压力相适应。

土压平衡盾构机刀盘可采用辐条式或辐板式，前者开口率约60%至90%，后者开口率约30%至50%[2]。

在粘性土层条件下，为预防结块形成泥饼，在满足刀盘结构强度、刀具布置及岩层支护条件等情况下应尽量增大刀盘开口率。

特别是开口靠近刀盘中心部位，增大刀盘开口率能使渣土易于流动，提高开挖效率。

2.2 刀盘扭矩刀盘总扭矩由盾构形式、构造、直径及围岩条件等确定。

刀盘扭矩主要由刀盘正面及侧面与土体间摩阻力扭矩、刀盘背面与压力舱内土体间摩阻力扭矩、压力舱内刀盘和搅拌叶片的搅拌扭矩组成[3]。

可见，刀盘扭矩受开口率及地层摩擦系数影响最显著，加大开口率及改良渣土措施可有效降低刀盘扭矩。

盾构机刀盘弧板模具设计盾构机，全称为盾构隧道掘进机，是一种隧道掘进的专用工程机械，现代盾构掘进机集光、机、电、液、传感、信息技术于一体，具有开挖切削土体、输送土碴及拼装隧道衬砌等功能，已广泛用于地铁、铁路、公路、市政及水电等隧道工程。

盾构机的主要结构一般包含刀盘、前盾、中盾和尾盾。

刀盘（见图1）主要具有开挖、稳定支撑面及搅拌沙土等功能，其主要功能通过刀具实现，而弧板的作用是联接刀盘辐条和辐板之间的刀具，降低刀盘转动过程中的摩擦力并改变刀盘的开口率，是刀盘中不可忽视的部件，决定着产品的质量。

图 1钢板材质为Q345C，其化学成分和力学性能如表1、表2所示。

1. 传统工艺方法采用三辊辊板机进行冷煨辊制，以其中一个弧板（见图2）为例进行说明，其原理如图3所示。

对于不是整圆的弧板煨制，板材两端有b/2mm残联的直线段，其中b为卷板机下面两辊之间的间距，使钢板通过直线段受力并能够顺利进行辊制。

通常解决直线段的方法是在板材端约b/2mm直线段进行预压弧，因此在冷煨工序前需要在钢板上留有压头。

图 2图 3传统工艺的缺陷在于，通过卷板机辊制后的部件，其焊接部件不包含工艺上的压头，通常的做法是在部件冷煨后，还需要对其压头进行切割，当部件受热后会发生局部变形，冷做工还需要使用火焰矫正使其满足图样要求，而且切割后的部分没有再利用的价值。

这样不但增加了多余工序，而且增大了劳动强度，降低了生产效率。

另外，根据设备的能力，随着钢板厚度的增加、辊制直径的增大，其压头量也会随着增加，以60mm为例，两端共需长约400mm，压头质量已经超过了部件本身的质量。

我公司曾接到直径为14.1m的国内最大的土压平衡盾构机，其冷煨半径已经超出了我公司设备的能力极限，为此对其制作工艺进行了改进。

2. 新工艺的研发采用1 600t油压机配合模具进行整体冷煨的工艺。

油压机主要适用于金属材料的拉伸、弯曲、翻边、冷挤及冲裁等工艺，还适用于矫正、压装等。
