什么是感应耐压测试？为什么要进行感应耐压测试？

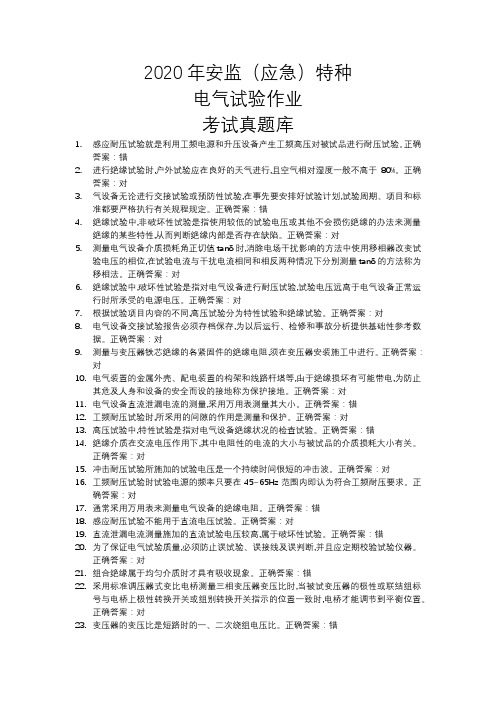

2020年安监（应急）特种电气试验作业考试真题库1.感应耐压试验就是利用工频电源和升压设备产生工频高压对被试品进行耐压试验。

正确答案：错2.进行绝缘试验时,户外试验应在良好的天气进行,且空气相对湿度一般不高于80%。

正确答案：对3.气设备无论进行交接试验或预防性试验,在事先要安排好试验计划,试验周期、项目和标准都要严格执行有关规程规定。

正确答案：错4.绝缘试验中,非破坏性试验是指使用较低的试验电压或其他不会损伤绝缘的办法来测量绝缘的某些特性,从而判断绝缘内部是否存在缺陷。

正确答案：对5.测量电气设备介质损耗角正切值tanδ时,消除电场干扰影响的方法中使用移相器改变试验电压的相位,在试验电流与干扰电流相同和相反两种情况下分别测量tanδ的方法称为移相法。

正确答案：对6.绝缘试验中,破坏性试验是指对电气设备进行耐压试验,试验电压远高于电气设备正常运行时所承受的电源电压。

正确答案：对7.根据试验项目内容的不同,高压试验分为特性试验和绝缘试验。

正确答案：对8.电气设备交接试验报告必须存档保存,为以后运行、检修和事故分析提供基础性参考数据。

正确答案：对9.测量与变压器铁芯绝缘的各紧固件的绝缘电阻,须在变压器安装施工中进行。

正确答案：对10.电气装置的金属外壳、配电装置的构架和线路杆塔等,由于绝缘损坏有可能带电,为防止其危及人身和设备的安全而设的接地称为保护接地。

正确答案：对11.电气设备直流泄漏电流的测量,采用万用表测量其大小。

正确答案：错12.工频耐压试验时,所采用的间隙的作用是测量和保护。

正确答案：对13.高压试验中,特性试验是指对电气设备绝缘状况的检查试验。

正确答案：错14.绝缘介质在交流电压作用下,其中电阻性的电流的大小与被试品的介质损耗大小有关。

正确答案：对15.冲击耐压试验所施加的试验电压是一个持续时间很短的冲击波。

正确答案：对16.工频耐压试验时试验电源的频率只要在45~65Hz范围内即认为符合工频耐压要求。

主变压器耐压试验主变压器耐压试验是检验变压器绝缘强度和确定变压器是否能够安全运行的重要手段。

通过对变压器的耐压试验，可以发现变压器的潜在缺陷，从而及时采取措施进行维修或更换，避免因变压器故障导致的供电中断或其他严重后果。

本篇文档将详细介绍主变压器耐压试验中涉及的主要测试项目和技术要求。

一、绝缘电阻测量绝缘电阻测量是变压器耐压试验中的基础项目，用于检测变压器绕组与绕组之间、绕组与铁芯之间、绕组与油箱之间的绝缘性能。

通过测量绝缘电阻的大小，可以初步判断变压器的绝缘状态。

在常温下，变压器各绕组对地绝缘电阻应大于1000MΩ。

二、泄漏电流测试泄漏电流测试是通过测量变压器绕组在一定直流电压下的泄漏电流来判断绕组的绝缘状况。

泄漏电流的大小反映了变压器绕组的绝缘性能和老化程度。

正常状态下，泄漏电流应符合相关标准要求。

三、介质损耗角正切值tanδ测试介质损耗角正切值tanδ是衡量变压器绝缘性能的重要参数。

通过测量tanδ值，可以检测变压器绝缘材料的水分、老化、受潮等情况。

正常状态下，tanδ值应小于规定限值。

四、交流耐压试验交流耐压试验是检验变压器绝缘强度的关键手段。

通过向变压器施加高于额定电压一定倍数的交流电压，测试变压器的绝缘承受能力。

在试验过程中，应观察变压器的电压、电流、功率等参数变化，确保设备安全运行。

五、感应耐压试验感应耐压试验用于检验变压器承受暂态过电压的能力。

通过模拟变压器在运行过程中可能出现的暂态过电压，对变压器的匝间绝缘进行考验。

感应耐压试验应在变压器额定频率下进行。

六、局部放电试验局部放电试验是检测变压器中局部放电现象的一种方法。

通过观察变压器在不同电压下的局部放电情况，可以判断变压器的绝缘状况和老化程度。

局部放电试验应在较低的电压下进行，以避免对设备造成损伤。

七、频率响应试验频率响应试验是利用频率扫描的方式分析变压器绕组的电气性能。

通过测量绕组在不同频率下的阻抗值，分析绕组的电气特性，判断变压器的性能状况。

耐压测试标准1.进行耐压测试的原因正常情況下,电力系统中的电压波形是正弦波.电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部据。

也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。

耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

2．测试点和测试电压依据具体产品的相关标准来定。

北美標準的耐壓測試的特点可以由下面两个标准体现：Appliances (Household and Commercial： CAN/CSA-C22.2 No.68-92要求：产品的带电部分与可能接地的非带电导电体间须施加适当频率的交流电压达1分钟。

具体测试电压如下：(a)额定电压为31~250 V的设备，测试电压为1000 V。

(b) 额定电压为251~600 V的设备，测试电压为1000 V + 两倍额定电压。

(c) 额定电压为31~250 V，无接地而且可被人体触及的设备，测试电压为2500 V。

(d) 对于30伏或以下的低电压电路，测试电压为500 V。

双重绝缘的产品：测试电压施加点交流绝缘强度测试电压（V）带电部件与不可触及的带基本绝缘的非带电导电体之间按上述1的测试要求。

不可触及的带基本绝缘的非带电导电体与可触及的导电体之间 2500不可触及的带基本绝缘的非带电导电体与贴在外部非导电体表面上的金属箔之间 2500加强绝缘的带电体与可触及的非带电导电体之间 4000加强绝缘的带电体与贴在外部非导电体表面上的金属箔之间 4000可触及的非带电导电体（或贴在外部非导电体表面上的金属箔）与外壳入口处电源线的金属裹层（或与电源线直径相等的金属插杆）之间 2500&&&Portable Electrical Motor-Oerated and Heating Appliances: General Requirements：C 222 No. 1335.1-93电压施加点测试电压（V）带变压器的器具额定功率超过0.5匹马力的带电机器具额定功率不超过0.5匹马力的带电机器具和加热器具1.带电部分和可触及的部分以及在印刷电路板上*近的不同极性的线路―― 1000 V+两倍额定电压 10002.隔离型或自藕型变压器(a) 次级电压< 50 V(b)次级电压为51-125 V 5001000 ――生產線耐壓測試UL標準:UL 758 增加了45A 章節─生產線耐壓測試(Product-Line Dielectric).製造商須對有金屬遮罩的絕緣導體進行100％的生產線耐壓測試.成品中的單一線材之絕緣，應能承受如28.1 表格所標明當電壓施加在導體和遮罩之間時的室溫下之電壓負載(可見表二)。

电压互感器三倍频感应耐压试验xx年xx月xx日contents •试验目的•试验原理•试验系统及配置•试验过程•试验结果分析•试验影响因素及控制措施•安全防护及注意事项目录01试验目的用于变换电压的设备，将高电压转换为低电压，以便于测量和保护。

电压互感器一种用于检验电压互感器性能的试验方法，通过模拟电源频率三倍的频率，检测互感器的耐压能力和绝缘水平。

三倍频感应耐压试验定义和概念电压互感器作为电力系统中的重要设备，需要保证其正常运行和可靠性。

三倍频感应耐压试验可以检验电压互感器的绝缘性能和耐压能力，预防潜在的故障和损坏，确保电力系统的安全稳定运行。

试验的重要性试验目的和意义验证电压互感器是否能够承受电源频率三倍的频率所带来的电压冲击。

对电压互感器的设计、制造和运行提供科学有效的依据，提高电力系统的安全性和可靠性。

检验电压互感器的性能和质量是否符合运行要求。

02试验原理电压互感器是一种变压器，用于将高电压转换为较低电压，以便于测量和保护。

电压互感器通常采用电磁感应原理进行能量传递，将一次侧的电压转换为二次侧的电压。

电压互感器工作原理三倍频感应耐压试验是一种用于检验电压互感器性能的试验方法。

通过将三倍于额定频率的交流电压加到电压互感器的一次侧，以模拟实际运行中的过电压情况。

三倍频感应耐压试验原理试验原理的细节和重点试验过程中需要关注电压互感器的饱和程度和热稳定性能。

需要确定合适的试验条件和参数，如电压等级、频率、波形等，以确保试验的有效性和安全性。

需要注意电压互感器的绝缘性能和保护措施，以避免试验过程中发生闪络或短路等故障。

03试验系统及配置试验系统的组成包括三倍频电源装置和调压器，提供试验所需的三倍频交流电。

电源部分变压器部分测量部分控制部分包括被试品电压互感器和试验变压器，将三倍频电源连接到被试品上。

包括隔离变压器、电压表、电流表等，用于测量被试品的电压、电流等参数。

包括继电器、接触器等控制元件，用于控制试验的启动、停止等操作。

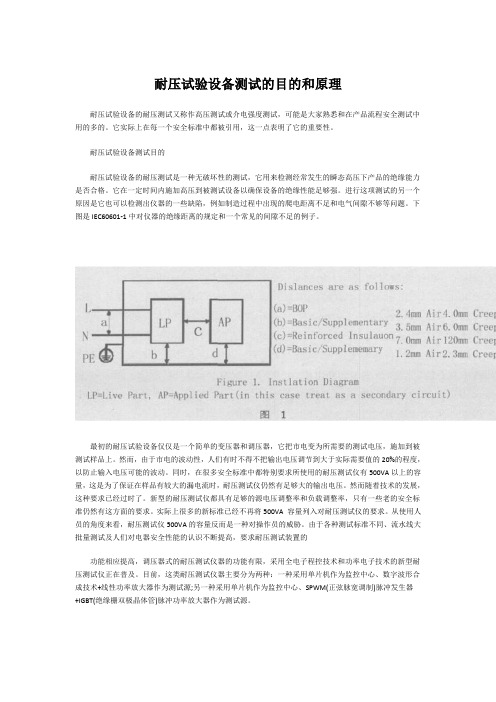

耐压试验设备测试的目的和原理耐压试验设备的耐压测试又称作高压测试或介电强度测试，可能是大家熟悉和在产品流程安全测试中用的多的。

它实际上在每一个安全标准中都被引用，这一点表明了它的重要性。

耐压试验设备测试目的耐压试验设备的耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。

它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。

进行这项测试的另一个原因是它也可以检测出仪器的一些缺陷，例如制造过程中出现的爬电距离不足和电气间隙不够等问题。

下图是IEC60601-1中对仪器的绝缘距离的规定和一个常见的间隙不足的例子。

最初的耐压试验设备仅仅是一个简单的变压器和调压器，它把市电变为所需要的测试电压，施加到被测试样品上。

然而，由于市电的波动性，人们有时不得不把输出电压调节到大于实际需要值的20%的程度，以防止输入电压可能的波动。

同时，在很多安全标准中都特别要求所使用的耐压测试仪有500VA以上的容量，这是为了保证在样品有较大的漏电流时，耐压测试仪仍然有足够大的输出电压。

然而随着技术的发展，这种要求已经过时了。

新型的耐压测试仪都具有足够的源电压调整率和负载调整率，只有一些老的安全标准仍然有这方面的要求。

实际上很多的新标准已经不再将500VA 容量列入对耐压测试仪的要求。

从使用人员的角度来看，耐压测试仪500VA的容量反而是一种对操作员的威胁。

由于各种测试标准不同、流水线大批量测试及人们对电器安全性能的认识不断提高，要求耐压测试装置的功能相应提高，调压器式的耐压测试仪器的功能有限，采用全电子程控技术和功率电子技术的新型耐压测试仪正在普及。

目前，这类耐压测试仪器主要分为两种：一种采用单片机作为监控中心、数字波形合成技术+线性功率放大器作为测试源;另一种采用单片机作为监控中心、SPWM(正弦脉宽调制)脉冲发生器+IGBT(绝缘栅双极晶体管)脉冲功率放大器作为测试源。

这种耐压试验设备的结构较复杂，抗干扰能力和可靠性取决于整机的设计和电子元件的质量，输出波形失真小，输出频率可变(50Hz/60Hz),输出电压调整范围宽、控制精度高，在功率范围内的输出电压稳定，不受负载变化的影响，测试源输出功率一般可达到500W，超功率输出时仪器能自动保护，输出电压设置在无电压输出的情况下进行，安全性好，对被试品有电弧、爬电、闪络等绝缘性能方面的潜在隐患的检测容易实现，电压输出方式可通过软件满足多种标准要求，如分段升压、定时升压、定速升压等，能进行击穿点分析，击穿保护速度快，漏电流显示分辨率可达纳安级，非常适用于高标准的电器或元器件测试。

变压器操作波感应法耐压试验简介史鸿福原辽宁省农电局试验所(116300)王运通北京空间技术总公司机电工程公司(100080)问题一：什么叫操作波电力系统中由于断路器操作，(中性点绝缘系统中)对地弧光短路及切空载等原因，所形成的过电压波叫作操作波。

国际电工委员会(IEC)60-2出版物规定了一般供作绝缘试验的标准操作波波形是：波前时间为250μs，半峰值时间为2500μs。

而IEC 76-3出版物(1980年版)专门规定了供变压器类试品内绝缘作试验的标准操作波波形是：视在波前时间Tf ≥20μs，90%波幅持续时间Td≥200μs，视在波长时间T2≥500μs，极性为负。

电力部DL/T 596-1996规程中规定的波形符合上述IEC标准。

该规程6.2款中，详细规定了不同电压等级的电力变压器操作波耐压试验的试验电压值。

问题二：操作波耐压与工频耐压之间是什么关系考虑雷电过电压和操作波过电压对电力设备绝缘的作用，理应采用模拟雷电波及操作波的耐压试验。

由于雷电冲击波试验对于某些电力设备的绝缘会产生积累效应，而且长期以来人们认为冲击波试验，在试验方法上不如工频耐压试验方便，所以常用工频耐压来等值地代表雷电和操作波耐压。

后来人们又考虑工频耐压对内绝缘可能会产生残留性损伤，所以规定330kV以上的变压器，在出厂时必须进行操作波耐压试验，而不再进行很高电压的工频耐压试验。

雷电冲击试验一般只在型式试验时进行，或在用户要求的情况下，可作为出厂试验项目进行。

在电力系统中，对现场的大容量电力变压器进行工频耐压试验时，还会碰到试验设备过于庞大的问题。

此时常用三倍频感应耐压试验或操作波感应耐压试验来代替外施工频耐压试验。

既然原来的工频耐压试验是等值地代表操作过电压及雷电过电压的作用的，那么现在采用操作波的耐压试验是具有更大的合理性的。

在电力部上述规程中所规定的变压器操作波耐压试验值，既保证了基本操作波耐压水平，而且也适当考虑了等值的雷电冲击耐压水平。

耐压测试标准1.进行耐压测试的原因正常情況下,电力系统中的电压波形是正弦波.电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。

内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。

也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。

耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

2．测试点和测试电压依据具体产品的相关标准来定。

北美標準的耐壓測試的特点可以由下面两个标准体现：&&&Motor-Operated Appliances (Household and Commercial： CAN/CSA-C22.2 No.68-92要求：产品的带电部分与可能接地的非带电导电体间须施加适当频率的交流电压达1分钟。

具体测试电压如下：(a)额定电压为31~250 V的设备，测试电压为1000 V。

(b) 额定电压为251~600 V的设备，测试电压为1000 V + 两倍额定电压。

(c) 额定电压为31~250 V，无接地而且可被人体触及的设备，测试电压为2500 V。

(d) 对于30伏或以下的低电压电路，测试电压为500 V。

双重绝缘的产品：测试电压施加点交流绝缘强度测试电压（V）带电部件与不可触及的带基本绝缘的非带电导电体之间按上述1的测试要求。

不可触及的带基本绝缘的非带电导电体与可触及的导电体之间2500不可触及的带基本绝缘的非带电导电体与贴在外部非导电体表面上的金属箔之间2500加强绝缘的带电体与可触及的非带电导电体之间4000加强绝缘的带电体与贴在外部非导电体表面上的金属箔之间4000可触及的非带电导电体（或贴在外部非导电体表面上的金属箔）与外壳入口处电源线的金属裹层（或与电源线直径相等的金属插杆）之间2500&&&Portable Electrical Motor-Oerated and Heating Appliances: General Requirements：C 222 No. 1335.1-93电压施加点测试电压（V）带变压器的器具额定功率超过0.5匹马力的带电机器具额定功率不超过0.5匹马力的带电机器具和加热器具1.带电部分和可触及的部分以及在印刷电路板上*近的不同极性的线路――1000V+两倍额定电压10002.隔离型或自藕型变压器(a) 次级电压< 50 V(b)次级电压为51-125 V 5001000――生產線耐壓測試UL標準:UL 758 增加了45A 章節─生產線耐壓測試(Product-Line Dielectric).製造商須對有金屬遮罩的絕緣導體進行100％的生產線耐壓測試.成品中的單一線材之絕緣，應能承受如28.1 表格所標明當電壓施加在導體和遮罩之間時的室溫下之電壓負載(可見表二)。

15290-1994 GB/T 8554-1998 和IEC 61007-1994测试标准；1.进行耐压测试的原因正常情況下,电力系统中的电压波形是正弦波.电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。

内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。

也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。

耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

2．测试点和测试电压依据具体产品的相关标准来定。

北美標準的耐壓測試的特点可以由下面两个标准体现：&&&Motor-Operated Appliances (Household and Commercial：CAN/要求：产品的带电部分与可能接地的非带电导电体间须施加适当频率的交流电压达1分钟。

具体测试电压如下：(a)额定电压为31~250 V的设备，测试电压为1000 V。

(b) 额定电压为251~600 V的设备，测试电压为1000 V + 两倍额定电压。

(c) 额定电压为31~250 V，无接地而且可被人体触及的设备，测试电压为2500 V。

(d) 对于30伏或以下的低电压电路，测试电压为500 V。

双重绝缘的产品：测试电压施加点交流绝缘强度测试电压（V）带电部件与不可触及的带基本绝缘的非带电导电体之间按上述1的测试要求。

不可触及的带基本绝缘的非带电导电体与可触及的导电体之间2500不可触及的带基本绝缘的非带电导电体与贴在外部非导电体表面上的金属箔之间2500加强绝缘的带电体与可触及的非带电导电体之间4000加强绝缘的带电体与贴在外部非导电体表面上的金属箔之间4000可触及的非带电导电体（或贴在外部非导电体表面上的金属箔）与外壳入口处电源线的金属裹层（或与电源线直径相等的金属插杆）之间2500&&&Portable Electrical Motor-Oerated and Heating Appliances: General Requirements：C 222 No.电压施加点测试电压（V）带变压器的器具额定功率超过匹马力的带电机器具额定功率不超过匹马力的带电机器具和加热器具1.带电部分和可触及的部分以及在印刷电路板上*近的不同极性的线路――1000 V+两倍额定电压10002.隔离型或自藕型变压器(a) 次级电压 < 50 V(b)次级电压为 51-125 V 5001000――生產線耐壓測試UL標準:UL 758 增加了 45A 章節─生產線耐壓測試 (Product-Line Dielectric).製造商須對有金屬遮罩的絕緣導體進行 100％的生產線耐壓測試.成品中的單一線材之絕緣，應能承受如表格所標明當電壓施加在導體和遮罩之間時的室溫下之電壓負載(可見表二)。

耐压测试又称电气强度测试，是在被测设备的带电部件和外壳之间施加数倍于额定电压的高压，以验证被测设备的带电部件有无接地或击穿。

在测试期间，被测设备的绝缘部分承受非正常的应力。

如果由于加工过程、元件或材料引发的任何部位绝缘失效，都会发生击穿现象。

另外，如果被测设备中由于某种原因存在隐含的过小电气间隙，比如小于3~4mm的间隙，在正常工作电压下，这样小的电气间隙可能不会发生故障。

但在使用一段时间后，可能会由于灰尘聚集和湿度增大使过小的电气间隙被击穿而引发触电危险。

仪迪IDI610X系列交流耐压测试仪就可以预先发现这种隐患。

如果一个产品能在非常恶劣的环境下正常的运转，就可以确定在正常的环境下也一定可以很正常的运转。

最常使用耐压测试的情况为:
∙设计时的功能测试∙∙∙确定所设计的产品能达到其功能要求的条件。

∙生产时的规格测试∙∙∙确认所生产的产品能达到其规格要求的标准。

∙品保时的确认测试∙∙∙确认产品的质量能符合安规的标准。

∙维修后的安全测试∙∙∙确认维修后的产品能维持符合安规的标准。
