盾构机刀盘材料选用

盾构机械刀盘设计中的材料与优化分析盾构机械刀盘是在地下工程中使用的重要工具，它承担着掘进、支护和排土的任务。

在盾构机械刀盘设计中，材料的选择和优化分析是关键的因素之一。

本文将对盾构机械刀盘设计中涉及的材料和优化分析进行详细探讨。

1. 材料选择在盾构机械刀盘的设计中，一般采用高强度、高耐磨性的材料来确保其在复杂地质环境下的可靠性和耐久性。

以下是在盾构机械刀盘设计中常用的材料：1.1 钢材：一般选择优质的耐磨钢，如国内的42CrMo等，具有高强度、高硬度和良好的耐磨性能。

1.2 合金材料：常用的合金材料有硬质合金和高速钢。

硬质合金具有高硬度、高耐磨性和较好的韧性，适用于切削和磨损较大的部位；高速钢具有高硬度、高切削性能和较好的韧性，适用于切削和磨损较小的部位。

1.3 复合材料：复合材料由两种或更多种材料组合而成，具有材料各自优点的综合性能。

可以根据具体的工程要求选择合适的复合材料，如钢与陶瓷的复合材料、钢与橡胶的复合材料等。

2. 材料优化分析在盾构机械刀盘的设计中，材料的选择之外，还需要进行优化分析，以确保刀盘在使用过程中的稳定性和效率。

以下是一些常用的材料优化分析方法：2.1 综合性能评价：通过评估材料的硬度、韧性、耐磨性、耐蚀性等综合性能，选择最适合的材料。

可以使用材料试验和数值模拟等方法进行综合性能评价。

2.2 材料强度分析：通过材料的强度参数（如抗拉强度、屈服强度等）和应力分析，评估材料在工作环境下的稳定性。

可以使用强度理论和有限元分析等方法进行材料强度分析。

2.3 优化设计：在材料选择和刀盘结构设计时，综合考虑材料的机械性能、梁端受力和变形等因素，以最小化刀盘的质量和尺寸，提高刀盘的效率和使用寿命。

同时，盾构机械刀盘的设计还要考虑与其他部件的匹配、制造和维修的方便性等因素。

只有在材料选择和优化分析的基础上，才能设计出安全可靠、高效耐用的盾构机械刀盘。

总结起来，盾构机械刀盘设计中的材料选择和优化分析是确保盾构机械刀盘能够在复杂地质环境下安全、高效工作的关键因素。

1. 引言盾构机是一种用于隧道掘进的特殊工程机械设备。

在长时间运行过程中，盾构刀具会因为磨损和老化而需要更换，这对于盾构机的正常运行非常重要。

本文将介绍盾构换刀的一些方案，以提高工作效率和减少停机时间。

2. 盾构刀具的种类盾构刀具主要包括刀盘、刀片和刀架等组成部分。

根据工程需要，选择合适的刀具种类非常重要。

•刀盘：常见的刀盘种类有开式刀盘和封闭式刀盘。

开式刀盘通常用于非饱和软土层掘进，封闭式刀盘适用于饱和软土和固结土层掘进。

•刀片：根据地质条件和掘进需求，可选择硬质合金刀片、钢制刀片或钢丝刀片等。

•刀架：常见的刀架有单刀架和多刀架两种形式。

单刀架适用于一次性换刀，多刀架可同时装载多个刀片以减少换刀时间。

3. 换刀方案为了提高换刀效率和减少停机时间，以下是两种常见的换刀方案。

3.1 单刀架换刀方案使用单刀架的换刀方案比较简单，操作起来相对容易。

步骤如下：1.安全停机：在开始换刀前，确保盾构机已经停止运行，并采取相应的安全措施，如设置警示标识和隔离措施等。

2.卸下旧刀：使用专门的工具，将旧刀片和刀架从刀盘上卸下。

注意在操作过程中需要小心操作，以避免损坏刀盘。

3.清洁和检查：卸下旧刀后，对刀盘进行清洁和检查工作。

检查刀盘是否存在异常磨损或损坏情况，并及时修复或更换。

4.安装新刀：将新刀片和刀架安装到刀盘上，并确保安装牢固。

在安装过程中，要注意对刀片的正确安装方向和角度。

5.启动测试：完成换刀后，启动盾构机进行测试运行，确保新刀片的正常使用。

3.2 多刀架换刀方案多刀架换刀方案可以大大缩短停机时间，提高工作效率。

具体步骤如下：1.安全停机：同样，首先需要对盾构机进行安全停机并采取相应的安全措施。

2.卸下旧刀：使用专门的工具，将旧刀片逐个从刀盘上卸下，并将它们安置在刀架上。

这样可以保证刀片在换装过程中不受损坏。

3.清洁和检查：同样需要对刀盘进行清洁和检查工作，确保刀盘和刀架的状态良好。

4.安装新刀：逐个将新刀片和刀架安装到刀盘上，并确保安装稳固。

盾构机刀盘设计及优化方法研究盾构机是一种用于地下隧道工程的重要设备，而刀盘是盾构机的核心组成部分之一。

刀盘的设计及优化方法研究对于提高盾构机的施工效率和工程质量具有重要意义。

本文将围绕这一主题展开研究，探讨盾构机刀盘的设计原则、刀盘形式选择、刀具材料、刀具布置以及刀盘优化方法等内容。

首先，盾构机刀盘的设计需要考虑以下几个原则：结构简单合理、适应性强、安全可靠、易于维护和更换、满足工程要求等。

刀盘应具有良好的刀具布置和刀具形式选择，以实现盾构机在施工过程中的高效率、低能耗和高质量。

刀盘形式的选择是刀盘设计的重要环节。

根据不同的工程需求和地质条件，可选择单刀盘、双刀盘、双层刀盘等不同形式。

单刀盘适用于较软的地层，双刀盘适用于较硬的地层，而双层刀盘则适用于有大块破碎岩体的地层。

刀具材料的选择对刀盘设计至关重要。

刀具材料应具备高硬度、高韧性、高耐磨性和耐腐蚀性等特性。

常见的刀具材料有高硬度合金、碳化钨和人造单晶等。

此外，刀具材料的热处理也是刀盘设计中的一个重要环节，可以通过调整热处理工艺来提高刀具的硬度和耐磨性。

刀具布置是盾构机刀盘设计中的核心问题之一。

刀具的布置应满足刀具数量适当、刀具间隔均匀以及刀具的安装和更换方便等要求。

合理的刀具布置可以有效地提高切削效率和切削质量，减少能耗和刀具磨损。

刀盘优化方法是盾构机刀盘设计的关键内容。

盾构机刀盘的优化可以通过对刀具数量、刀具材料、刀具布局以及刀盘内部流场等进行综合分析和优化设计。

例如，可以通过流场分析和模拟技术来优化刀具布局，改善切削效果和流动性。

另外，还可以利用多目标优化方法对刀具数量、刀具材料和刀具布局等进行优化，以求在满足工程要求的前提下最大程度地提高施工效率和工程质量。

总之，盾构机刀盘设计及优化方法的研究对于提高盾构机的施工效率和工程质量非常重要。

刀盘设计应考虑刀盘的结构、刀具材料、刀具布置以及刀盘优化方法等因素，以满足工程要求，并在减少能耗和刀具磨损的前提下提高切削效率和切削质量。

盾构机刀盘刀片材料与结构性能研究一、引言盾构机作为一种用于地下隧道建设的重要工程设备，其刀盘刀片是其关键部件之一。

刀盘刀片的材料与结构性能对盾构机的工作效率、稳定性以及安全性都具有重要影响。

因此，对盾构机刀盘刀片的材料与结构性能进行深入研究是十分有必要的。

二、刀盘刀片的材料研究1. 材料选择刀盘刀片的材料需要具备一定的硬度、强度和耐磨性。

目前常见的材料包括合金钢、高速钢、硬质合金等。

在选择材料时，需要综合考虑刀片的工作条件、切削力以及切削速度等因素，以确保刀片在长时间工作中具有较好的性能表现。

2. 材料处理为提高刀盘刀片的材料性能，可以采用多种材料处理技术，如热处理、表面处理等。

热处理可以通过调控材料的组织结构和硬度，提高刀片的耐磨性和强度；表面处理可以形成一层保护性涂层，增加刀片的磨损抗性。

三、刀盘刀片的结构性能研究1. 刀片形状刀片的形状对其切削效果和寿命有直接影响。

目前常见的刀片形状包括圆形、方形、三角形等。

研究各种形状刀片在不同地质条件下的切削效果，可以优化刀片结构设计，提高刀片的使用寿命和切削效率。

2. 刀片连接方式刀片的连接方式直接关系到刀盘的稳定性和刀片更换的便捷性。

目前常见的连接方式有机械连接和焊接连接。

研究不同连接方式在工作中的稳定性和可靠性，可以为刀盘刀片的结构设计提供技术支持。

3. 刀片与岩石的相互作用刀片在工作中与岩石之间存在摩擦、切削力等相互作用。

研究刀片与岩石的相互作用规律，可以为刀片的材料和结构性能提供优化方案，提高工作效率和切削质量。

四、实验与模拟方法1. 实验方法通过设计合理的实验方案，使用专门的实验设备，对刀盘刀片的材料和结构性能进行测试。

例如，可以利用材料测试设备测试刀片的硬度、强度等性能指标；利用磨损试验机对刀片的耐磨性进行评估等。

2. 模拟方法通过建立刀片与岩石相互作用的力学模型，使用计算机模拟软件进行仿真计算，预测刀片的工作性能。

例如，可以采用有限元分析方法对刀片在不同切削条件下的应力、变形等进行模拟计算，以评估刀片的结构稳定性。

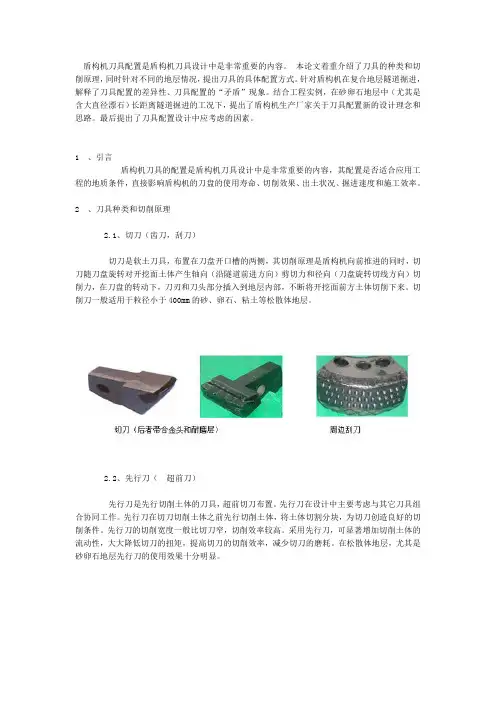

盾构机刀具配置是盾构机刀具设计中是非常重要的内容。

本论文着重介绍了刀具的种类和切削原理，同时针对不同的地层情况，提出刀具的具体配置方式。

针对盾构机在复合地层隧道掘进，解释了刀具配置的差异性、刀具配置的“矛盾”现象。

结合工程实例，在砂卵石地层中（尤其是含大直径漂石）长距离隧道掘进的工况下，提出了盾构机生产厂家关于刀具配置新的设计理念和思路。

最后提出了刀具配置设计中应考虑的因素。

1 、引言盾构机刀具的配置是盾构机刀具设计中是非常重要的内容，其配置是否适合应用工程的地质条件，直接影响盾构机的刀盘的使用寿命、切削效果、出土状况、掘进速度和施工效率。

2 、刀具种类和切削原理2.1、切刀（齿刀，刮刀）切刀是软土刀具，布置在刀盘开口槽的两侧，其切削原理是盾构机向前推进的同时，切刀随刀盘旋转对开挖面土体产生轴向（沿隧道前进方向）剪切力和径向（刀盘旋转切线方向）切削力，在刀盘的转动下，刀刃和刀头部分插入到地层内部，不断将开挖面前方土体切削下来。

切削刀一般适用于粒径小于400mm的砂、卵石、粘土等松散体地层。

2.2、先行刀（超前刀）先行刀是先行切削土体的刀具，超前切刀布置。

先行刀在设计中主要考虑与其它刀具组合协同工作。

先行刀在切刀切削土体之前先行切削土体，将土体切割分块，为切刀创造良好的切削条件。

先行刀的切削宽度一般比切刀窄，切削效率较高。

采用先行刀，可显著增加切削土体的流动性，大大降低切刀的扭矩，提高切刀的切削效率，减少切刀的磨耗。

在松散体地层，尤其是砂卵石地层先行刀的使用效果十分明显。

2.3、贝型刀贝型刀实质上是超前刀，盾构机穿越砂卵石地层，特别是大粒径砂卵石地层时，若采用滚刀型刀具，因土体屑松散体，在滚刀掘进挤压下会产生较大变形，大大降低滚刀的切削效果，有时甚至丧失切削破碎能力。

将其布置在刀盘盘圈前端面，专用于切削砂卵石。

2.4 、中心刀（鱼尾刀、双刃或三刃滚刀、锥形刀、中心羊角刀）在软土地层掘进时，因刀盘中心部位不能布置切刀，为改善中心部位土体的切削和搅拌效果，可在中心部位设计一把尺寸较大的鱼尾刀（羊角刀），一般鱼尾刀超前600 mm左右。

盾构机刀盘材料选择与性能评价随着城市化进程的加速，地下隧道建设日益增多。

盾构机作为地铁、隧道等地下工程施工的主要设备，其刀盘材料的选择及性能评价对于施工质量和效率起着重要作用。

本文将对盾构机刀盘材料的选择和性能评价进行详细讨论。

一、盾构机刀盘材料的选择在盾构机刀盘材料的选择中，主要考虑以下几个因素：1. 强度和硬度盾构机刀盘在施工过程中需要承受巨大的压力和冲击，因此材料的强度和硬度是选择的重要指标。

通常情况下，碳钢和合金钢是常用的刀盘材料。

碳钢具有较高的韧性和可塑性，但相对硬度较低；合金钢则强度和硬度相对较高，但韧性较差。

选择刀盘材料时需要根据具体的工程环境、土壤条件和切削要求进行综合考虑。

2. 耐磨性和耐腐蚀性盾构机在地下施工过程中，刀盘与土壤、岩石不断摩擦，容易产生磨损。

因此，耐磨性是选择刀盘材料时需要考虑的重要因素之一。

钢材表面的硬化处理、涂层材料的选用以及刀具设计的优化都可以提高刀盘的耐磨性。

此外，如果施工环境中存在腐蚀物质，如酸碱等，刀盘材料还需要具有一定的耐腐蚀性能。

3. 刀具可更换性刀盘材料的选择还需要考虑刀具可更换性。

由于盾构机刀盘的使用寿命有限，因此需要设计可更换的刀具。

合理设计刀具安装与拆卸结构，选用便于更换的材料，可以提高盾构机的施工效率。

二、盾构机刀盘材料性能评价对于盾构机刀盘材料的性能评价主要是通过实际的使用情况和试验数据进行分析。

以下为常用的性能评价指标：1. 切削效率切削效率是衡量刀盘材料性能的重要指标。

切削效率高意味着材料切削能力强，刀具寿命长，从而可以提高施工效率和降低成本。

2. 磨损速度磨损速度是盾构机刀盘材料性能评价中的重要指标之一。

通过测量刀具的磨损量以及使用时间，可以评估刀具的耐磨性能。

磨损速度低的材料具有更长的使用寿命，减少了因频繁更换刀具而造成的时间和成本的浪费。

3. 断裂强度断裂强度是刀盘材料的基本性能之一。

通过试验测定材料的断裂强度，可以判断刀具是否具有足够的强度来承受施加在其上的压力和冲击力。

简析盾构机刀盘与刀具的选型配置1工程概况湛江湾跨海盾构隧道工程是湛江市鉴江供水枢纽工程的一部分，工程位于湛江湾最窄处，不但水深流急，又是进出湛江港的咽喉，航道非常繁忙。

湛江湾盾构隧道穿越南三岛与东海岛之间海底，横穿湛江湾海峡，长2750m。

盾构隧道内径5.1m、外径6.0m。

2工程地质根据勘探资料，场区为深厚第四系地层，从上向下有：①、中全新统海风混积层，②、中全新统海相沉积层，③、中更新统北海组层，④、下更新统湛江组层。

各岩土层主要特征分述如下：①、中全新统海风混积层：黄色中细砂、细砂，局部含泥质，砂质均匀，以石英为主，主要分布在地势较高的陆地。

②、中全新统海相沉积层：主要呈灰色、深灰色，成分不均匀，主要为中细砂，次为中粗砂，含泥质，底部为粗砂，含少量砾，局部为泥粉质细砂、淤泥质细砂，含少量贝壳碎片、腐殖质，见少量薄层粘土夹层，砂以石英为主。

③、中更新统北海组层：主要呈土黄、棕黄、浅黄色，以中细砂为主，含泥质，局部夹粗砂，含少量砾和粘土，含铁质及发育铁质层为其特征，底部以波状起伏的铁质层与湛江组上部杂色粘土接触，铁质层呈暗红色，主要为贴胶结的粉细砂，致密坚硬。

④、下更新统湛江组层：主要为灰色、青灰色粘土、砂质粘土，含淤泥，见少量黑色碳化腐殖质木，土层不均匀，夹有砂层或与薄层砂互层。

砂为中粗砂夹细砂，含泥质、少量砾石，砂以石英为主。

3、刀盘与刀具的型式及布置本工程隧道穿越中全新统海相沉积层砂层和下更新统湛江组层砂质粘土层为主，存在中等～强透水砂层，围岩与海水直接连通，拱顶覆土厚度为20～40m，隧道水下埋深27～61m，最大外水压力约0.3MPa～0.6MPa，外水压力较大。

同时海中无条件设置途中工作井，不能分段掘进，因此本隧道掘进距离长达2750m，对盾构刀盘与刀具的可靠性及耐久性要求高。

同时小直径盾构在高水压条件下刀具更换存在较大的安全风险，换刀过程十分困难且提高了工程成本，耗资巨大，同时对工程进度造成严重影响。

盾构机刀盘参数一、刀盘类型盾构机刀盘是盾构机的核心部件之一，根据不同的工程需求和地质条件，刀盘可以分为多种类型。

常见的刀盘类型有开式刀盘、封闭式刀盘和混合式刀盘。

1. 开式刀盘开式刀盘适用于地质条件较好的工程，刀盘中心开放，便于土层进入刀盘，减小土层阻力。

开式刀盘通常由刀头、刀臂和刀盘壳体组成，刀头采用硬质合金制成，具有良好的耐磨性和抗冲击性。

2. 封闭式刀盘封闭式刀盘适用于地质条件较差的工程，刀盘中心封闭，避免土层进入刀盘，减小刀盘磨损和故障率。

封闭式刀盘通常由刀头、刀臂、刀盘壳体和密封装置组成，密封装置能有效防止泥水进入刀盘，延长刀盘使用寿命。

3. 混合式刀盘混合式刀盘结合了开式刀盘和封闭式刀盘的优点，在不同的地质条件下灵活应用。

混合式刀盘通常具有可调节的开合机构，可以根据实际情况选择开放或封闭的状态，以适应不同地层的掘进需求。

二、刀盘直径刀盘直径是刀盘的重要参数，直径的选择与盾构机的工程要求密切相关。

刀盘直径的大小直接影响盾构机的推力和刀盘的承载能力。

1. 小直径刀盘小直径刀盘适用于直径较小的隧道掘进工程，如市政管网、地铁站台等。

小直径刀盘具有结构紧凑、操作灵活的特点，适合在有限空间内进行作业。

2. 中直径刀盘中直径刀盘适用于中等规模的隧道工程，如城市地铁、铁路隧道等。

中直径刀盘具有推力和承载能力较大的特点，能够应对一定规模的地质变化和水压力。

3. 大直径刀盘大直径刀盘适用于大型隧道工程，如跨海隧道、山岭隧道等。

大直径刀盘具有强大的推力和承载能力，能够应对复杂的地质条件和高水压力，但也对盾构机的功率和控制要求提出了更高的要求。

三、刀盘转速刀盘转速是刀盘的另一个重要参数，合理的转速选择可以提高盾构机的掘进效率和刀盘的使用寿命。

1. 低速刀盘低速刀盘适用于较硬的岩石地层，转速较低能够提供更大的切削力，效果更好。

低速刀盘适合用于大直径刀盘，能够更好地控制刀盘的承载能力和切削效果。

2. 中速刀盘中速刀盘适用于一般的地质条件，转速适中，能够平衡刀盘的切削效果和刀盘的磨损。
