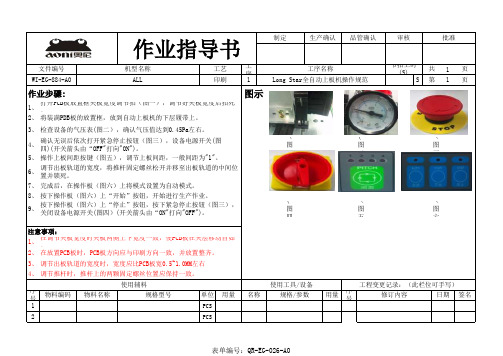

上板机作业指导书

SMT自动上板机操作指导书
（ISO9001-2015）
一、开机前准备：
1.1接通电源.气源。

打开电源开关。

1.2调节导轨宽度，直至与待产PCB 板宽度一致。

二、送板步距数及出板点位置设定（需在手动状态下并且升降台处于下限位置）：
2.1步距设定：按键选择Pitch 1 2 3 4
2.2 出板调整：
2.2.1 手动调整推杆在待产PCB的中间。

2.2.2 确认机器能顺畅送板（第一片出板点位置）
2.2.3 按自动键（切换成自动）
2.2.4 按复归键（升降台自动下降至下限点后回升到第一片出板点位置），
三、上料
3.1将防静电料架调至与待产PCB 板的宽度一致，装入PCB板并放入上板机上的承载台.3.2按上板机操作面板内的自动键即可
四、安全操作要求：
4.1开机时请注意工作电压、气压是否正确。

4.2自动运转时，除非紧急状态下按下紧急按钮，其余按键建议都不要使用。

4.3禁止工作人员靠或依在机器上。

4.4升降小车时，切勿将手放于料框四周
4.5注意调整上料架的放板间距，宽了容易导致掉板，紧了容易导致卡板。

4.6注意调整输送带宽度，宽了容易导致掉板，紧了容易导致卡板。

制程别发行版本发行日期页数SMT A011/1
站别
1
送板机设备型号2.线路板放至料框时保持方向一致。

3.触摸屏不可用力触碰或敲击。

编制： 审核： 核准：
4.在功能选择对话框中选择自动模式（图三）；
5.料框中线路板用完后重复步骤一。

注意事项：
1.作业中注意佩戴好静电手套。

作业说明Operation Instruction

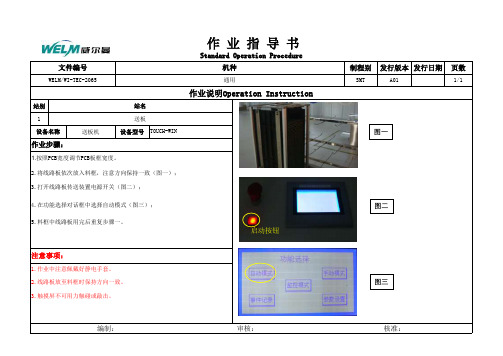

站名送板设备名称TOUCH-WIN 作业步骤：
1.按照PCB宽度调节PCB板框宽度。

2.将线路板依次放入料框，注意方向保持一致（图一）；
3.打开线路板传送装置电源开关（图二）；
作 业 指 导 书Standard Operation Procedure 文件编号
机种WELM/WI-TEC-2065通用图一图二
图三
启动按钮。

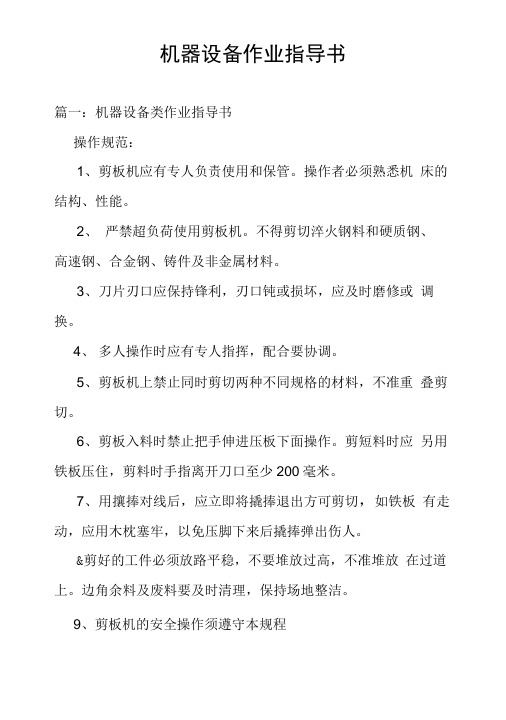

机器设备作业指导书篇一：机器设备类作业指导书操作规范：1、剪板机应有专人负责使用和保管。

操作者必须熟悉机床的结构、性能。

2、严禁超负荷使用剪板机。

不得剪切淬火钢料和硬质钢、高速钢、合金钢、铸件及非金属材料。

3、刀片刃口应保持锋利，刃口钝或损坏，应及时磨修或调换。

4、多人操作时应有专人指挥，配合要协调。

5、剪板机上禁止同时剪切两种不同规格的材料，不准重叠剪切。

6、剪板入料时禁止把手伸进压板下面操作。

剪短料时应另用铁板压住，剪料时手指离开刀口至少200毫米。

7、用攘捧对线后，应立即将撬捧退出方可剪切，如铁板有走动，应用木枕塞牢，以免压脚下来后撬捧弹出伤人。

&剪好的工件必须放路平稳，不要堆放过高，不准堆放在过道上。

边角余料及废料要及时清理，保持场地整洁。

9、剪板机的安全操作须遵守本规程注意事项：操作者要穿紧身防护服，袖口扣紧，上衣及下摆不能敞开,不得在开动机床旁穿、脱换衣服或围布于身上，防止机器绞伤。

必须戴好安全帽。

辫子应放入帽子，不得穿裙子、拖鞋、操作时，手脚动作要协调，严禁戴手套，严禁将手伸入黄色警ZE栅栏内。

操作规范：1. 操作人员经考试合格取得操作证方准进行操作，操作者应熟悉本机的性能、结构等，并要遵守安全和交接班制度。

2. 严格按照润滑图进行注油（脂）,并保持油量适当，油路畅通。

3检查设备紧固件尤其是可倾床身的销定件有无松动，安全防护装路是否良好模具有无裂纹，固定是否牢靠。

4. 用手盘动飞轮或用杠杆搬曲轴，检查冲头的行程与模具间隙，防止开车时’啃模"或顶坏设备。

5. 检查启动机构、制动器是否灵敏，能否立即停住滑块。

6. 在启动压力机电机前，必须将离合器脱开。

启动电机待飞轮转速正常后方可操纵滑块工作。

7. 安装模具时，必须将滑块放到下死点，使模具的闭合高度小于压力机的最小闭合高度。

8. 严格按滑块允许压力曲线确定的压力进行加工，不允许超负荷工作。

9. 工作时经常注意离合器、刹车机构是否正常；各紧固件尤其是连杆螺母、可倾床身的销定螺母有无松动现象；上、下棋位路是否变动。

1. 目的为了保证使用送板机人员正确的操作送板机。

2. 适用范围适用于本公司所有使用送板机的操作者。

3. 内容3.1 作业要求3.1.1作业前的检查3.1.1.1 确认气压为0.5 ±0.05Mpa范围内。

3.1.1.2 调整马克力宽度与该生产机种PCB宽度适当。

3.1.1.3 将PCB按程序要求的进板方向以及送板间隔放入马克力内，如图 13.1.1.4 检查所上PCB料号是否与BOM中的料号——对应，发现不同时立即停机，找组长以上人员给予确认，并将PCB区分开来。

3.1.2开、关机过程3.121接通电源插座，确认电源线的良好。

3.1.2.2按下设备控制面的左边的红色 POWE 按扭，按钮内灯亮说明设备已启动。

文件类别三阶文件自动送板机操作作业指导书文件编号： 版本:A 修正次数：0 页次：3/4 生效日期：复位 RESET 键 3.1.2.3 按下MANUALS ，灯亮时送板机为手动控制，灯灭时为自动送板方式3.124 生产完成，将上升、下降架降到最底部。

3.125关机时直接按下POWE 键，按键内灯灭、信号塔灯灭，关机完成。

3.1.3送板PITCH （间距）设定3.1.3.1 按下设备控制面的右边的PITCH 按扭，旁边的灯点亮到哪个即为哪个间距。

3.1.3.2 根据产品要求，设定送板机 PITCH PCB-般设定为1PITCH3.1.3.3 在放入PCBA 半成品面时，根据已贴装面元件的高度要求设定适合的间距。

3.1.3.4送板框层与层的间距为送板机的1PITCH 设定送板机PITCH 根据PCB/PCBA 放入 送板框的层隔间距要求设定。

没有空格为1PITCH,有一层空格为2PITCH,以此类推。

4注意事项4.1机器在生产动作过程，不要靠近机器运转部位4.2不要将与生产无关的用品/工具放在机器上。

1 I—4 PilCBi间距选择 PITCH 键手动控制 MANUAL 键电源 POWER 键。
