自愈网络保护机理

自愈网络保护机理自愈网络分类：一、线性复用段保护线性复用段保护多用于链型网络拓扑中，以复用段为基础，采用分段保护。

线性复用段保护方式具有工作路由和保护路由两种路由。

正常情况下工作路由传输需要的业务；当工作路由故障时，采用保护路由传送需要的业务进行保护。

自动倒换条件：信号失效（SF）：R_LOS、R_LOF、MS_AIS、B2_EXC信号劣化（SD）：B2_SD人工倒换条件：强制倒换（FS）、人工倒换（MS）、练习倒换（EXER）。

（优先级：FS>MS>EXER）锁定倒换只能锁定不倒换，但是不能锁定不恢复；强制倒换不会检测备用通道的好坏，即无论备用通道好坏都会倒换；人工倒换会检测备用通道的好坏，如果备用通道有问题将不会发生倒换；练习倒换仅仅只是检测APS（自动保护倒换）协议，并非真正发生了倒换。

1、1+1线性复用段保护在1+1保护方式下，采用“双发”‘“选收”的保护机制。

正常情况下，工作路由和保护路由同时传送业务信号，但接收端仅仅从工作路由选收业务信号；工作路由故障时，接收端将倒换到保护路由选收业务信号。

在1+1保护方式下，保护通路已被占用，不能传送额外业务。

1+1线性复用段保护倒换方式：a.单端倒换：在单方向故障条件下，只在被保护实体受影响的方向采取倒换动作的保护倒换。

b.双端倒换：在单方向故障条件下，在被保护实体两端都采取倒换动作的保护倒换。

c.恢复式：如果配置成恢复模式，则1+1的双端的恢复与1:1相同；1+1的单端只是本端先进入等待恢复态、WTR超时后进入空闲态，对端状态不变。

d.非恢复式：如果配置成非恢复模式，没有WTR过程。

1+1双端是两端同时进入DNR态（非恢复态）；1+1单端是本端进入DNR态，对端状态不变。

2、1：N线性复用段保护在1：N保护方式下，N个工作路由共用一个保护路由，1:n保护的特点是“单发单收”。

1、正常情况下，N个工作路由同时传送正常的业务信号，同时保护路由可以传送额外业务（不重要的）或不使用。

MSTP基本原理

10
开销
通道开销（POH）字节功能：
高阶通道开销——VC4

J1 通道踪迹字节

1 J1 B3 通道BIP-8字节 B3 C2 信号标识字节 C2 G1 通道状态字节 G1 VC4 F2 F2、F3 通道使用者通路 H4 H4 位置指示器 F3 K3(b1~b4) 自动保护倒换(APS)通路 K3 N1 网络运营者字节 N1
9× 270× N字节
先行后列
1 3 4 5
MSOH RSOH
AUPTR
STM-N净负荷 (含POH)
以字节为单位 (8bit) 的块状帧帧频 8000 帧 /s ，帧周期125us
9
9× N 261× N
6
帧结构
信息净负荷(9行×261列)

STM-N帧中放置各种业务信息的地方。 2M、34M 140M打包成信息包后，放于其中。然后由STM-N信号承载，
×7
×3
TU-12 VC-12 C-12 2048kbit/s
复用(Multiplexing)：指以字节交错间插的方式把若干个TU-n 复用成TUGn，多个AU-n 复用成AUG-n，或N 个 STM-1 复用成STM-N 的过程。
15
复用的结构与步骤
2M复用步骤
1 125us 基帧 4 1 速率 2M 适配加POH 监控 9
A1
A1
A2
E1 D2
A2
A2
J0
F1 D3
*
* RSOH
AU PTR
9行 B2 D4 D7 D10 S1 B2 B2 K1 D5 D8 D11 M1 K2 D6 D9 D12 E2 MSOH

PP环组网保护机理

PP倒SDH分分本分分抖分分相相
电通分低高东通分是高东通分
倒复再分再保再分物相分倒在在抖SDH分分本分在分，通通倒保PDH业业抖务误PP倒东通分分分；通通倒保业业抖根根，倒倒通倒倒东通倒分分东主主通设主业业抖通通；一一满满东通一设东东设主一一一保通抖小通，东倒则PS告告，而主而满主主而小保而相而抖通通小通；
抖本选主主保而环环保一选抖主主环设和误主主主主，则主主此此一小一主主误主主主主抖抖环；
3、相其相相之某抖设保其环相环，环倒主连连连本分，如保在（虚通误设主，分通误主主，箭箭误主主主主）：
w e
w
e
w
e
PP主环某本分分正主
1、如倒如在所如，二之东通保保主主正主相相抖而满主环倒，相分一满误主主S1，

PP主通通倒倒
恢复倒换：PP环上站点倒换到备环之后，支路通道随时监测主环的业务，如果连续10分钟未发现有TU-AIS支路通道全1告警，发生切换的网元的支路板将选收切回到主环，恢复成正常的工作状态；恢复倒换时间的设定的目的：是为了防止PP环在断纤重接过程中，业务在主备环之间反复倒换，最终导致系统瘫痪；
本本小本
PP保保保保保，主主主主主主设主保主抖；业业业业主主设，主主保抖东主东主东东抖东东东相；东通通通通通抖通通抖通设东主主通通通抖小通通通通； PP通通倒倒倒通倒倒抖东通倒倒倒；通通倒倒小相误<＝50ms，通通倒倒小相误倒倒主抖10分分；满满满满东通设东AIS、LOP告告，东则东通保保通通；
SDH东相 (PP主环某保保分分环相)
业的传传以
OptiX155/622（H）设设抖设设设设（）
1、OptiX设设抖根根：
截截截环OptiX设设设设155/622、155/622H、2500+、10G、DWDM 等根根，本本本本设设155/622、155/622H设设；

MSP与PP环的区别

MSP与PP环的区别2008-08-13 14:30两纤双向复用段共享保护环(MSP)和两纤单向通道保护环(PP)相同点：物理连接方式相同，相邻网元都是两根光纤相连不同点：1、业务流向：MSP是一致路由，PP是分离路由；（注：ABCD四个点按照逆时针组成环，A到C的业务流向是A-B-C，C到A的业务流向是C-B-A，这种业务流向称为一致路由，反之，C到A的业务流向是C-D-A，这种业务流向称为分离路由）2、业务容量：MSP是K*STM-N/2，PP是STM-N，K为网络节点数，因此MSP比PP 业务容量大。

MSP适合分散型业务，一般用于骨干层和汇聚层，PP适合集中型业务，一般用于接入层。

3、工作和保护机理：MSP是一根光纤的后一半时隙保护另一根光纤的前一半时隙，属于1:1的保护类型；PP是首端双发、末端选收，由交叉板双发，支路板选收，属于1＋1的保护类型（注：1＋1指发端在主备两个信道上发同样的信息（并发），收端在正常情况下选收主用信道上的业务，因为主备信道上的业务一模一样（均为主用业务），所以在主用信道损坏时，通过切换选收备用信道而使主用业务得以恢复。

此种倒换方式又叫做单端倒换（仅收端切换），倒换速度快，但信道利用率低。

1∶1方式指在正常时发端在主用信道上发主用业务，在备用信道上发额外业务（低级别业务），收端从主用信道收主用业务从备用信道收额外业务。

当主用信道损坏时，为保证主用业务的传输，发端将主用业务发到备用信道上，收端将切换到从备用信道选收主用业务，此时额外业务被终结，主用业务传输得到恢复。

这种倒换方式称之为双端倒换（收/发两端均进行切换），倒换速率较慢，但信道利用率高。

由于额外业务的传送在主用信道损坏时要被终结，所以额外业务也叫做不被保护的业务。

）4、触发倒换的告警：触发MSP倒换的一般是线路侧告警，包括R-LOS,R-LOF,MS-AIS,B2-OVER和B2-SD；触发PP倒换的一般是通道级别的告警，包括TU-AIS,TU-LOP和误码过量；5、倒换时间：PP是出现故障的通道进行倒换，倒换速度较快，一般是15ms；MSP 一般在25ms左右，MSP倒换与业务量大小没有关系，是整个复用段层进行倒换；6、倒换是否需要协议运行：MSP需要运行APS协议，也就是需要处理K1和K2字节，如果协议出了问题，倒换不会成功；PP不需要运行协议，因此倒换速度更快；7、倒换中各单板动作：MSP是光板检测告警，上报给主控板，由主控板处理APS 协议，下发命令给交叉板执行倒换；PP是由支路板的业务通道监测主用和备用总线的状态，如果主用总线出现AIS，则倒换到备用总线接收业务；8、兼容性：PP环可以由不同厂家的设备混合组网，因为不需要处理协议；MSP 因为各个厂家对K1和K2字节的定义不同，因此一般不能对接，不过有些厂家的设备是可以与友商的设备对接的，主要是对MSP的协议做了改进。

复杂自愈环组网的配置方法

目录复杂自愈环组网的配置方法......................................................................... 错误！未定义书签。

前言 (1)1.1 MSP环带链 (1)1.2 SNCP环带链 (2)1.3 MSP和SNCP相切 (3)1.4 SNCP和PP相切 (3)1.5 SNCP和SNCP相切 (4)1.6 MSP和MSP相交（主从同侧） (5)1.7 MSP和MSP相交（主从异侧） (6)1.8 MSP和SNCP相交（主从同侧） (7)1.9 MSP和SNCP相交（主从异侧） (8)1.10 SNCP和PP相交 (9)1.11 SNCP和SNCP相交（主从异侧） (10)1.12 MSP和MSP组DNI（主从同侧） (12)1.13 MSP和MSP组DNI（主从异侧） (13)1.14 MSP和SNCP组DNI (14)1.15 SNCP和SNCP组DNI (16)1.16 业务复制关系总结 (17)前言本文以2500+设备的组网配置为例介绍了SNCP、PP、MSP、链各种组网形式配合使用的时候业务的配置方法和业务生成方法；对于1556222500设备，目前禁止配置DNI的组网形式，除此之外，在其它的配置方面和2500+配置是一致的，业务生成方法相同；对于10G设备，由于没有任何的业务复制关系，所以10G设备的配置就是按照2500+配置后网元的实际业务连接（包括了配置的和生成的）进行配置；1.1 MSP环带链配置业务（节点业务配置）：1)配置：sys1,ge1->sys2,gw12)配置：sys2,gw1->sys1,ge1配置总结：配置环到链的业务和配置链到环的业务，不存在业务复制；蓝色线表示实际手工进行的业务配置；1.2 SNCP配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys1,ge1（双发业务）配置总结：配置环到链的业务，会自动形成SNCP业务对；配置链到环的业务，会自动在环内双发；1.3 MSP和SNCP相切配置业务（节点业务配置）：与SNCP环带链的配置完全相同；请参考SNCP环带链的配置；配置总结：配置环到MSP的业务，会自动形成SNCP业务对；配置MSP到环的业务，会自动在环内双发；1.4 SNCP和PP相切配置业务（节点业务配置）：配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,ge1配置总结：配置一条SNCP到PP的业务会复制3条业务，生成2个业务对；配置一条PP到SNCP的业务会在另侧复制一条同向的业务；1.5 SNCP和SNCP相切配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,gw1sys2,gw1->sys1,ge1sys2,ge1->sys1,ge1配置总结：配置一条SNCP到SNCP的业务会复制3条业务，生成2个业务对；一条双向业务在SNCP的相切节点会有4个SNCP业务对；1.6 MSP和MSP相交（主从同侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1sys2,gw1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.7 MSP和MSP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,ge1sys2,ge1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.8 MSP和SNCP相交（主从同侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1sys2,gw1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.9 MSP和SNCP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1sys2,ge1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.10 SNCP和PP相交配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1无业务生成；#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1自动生成：sys1,gw1->sys2,ge1（业务对）sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,ge1->sys1,ge1无业务生成；配置总结：SNCP环主从节点业务复制关系是相同的；PP环主从节点业务复制关系是相同的；这里不再对主从同侧和主从异侧进行一一分析；1.11 SNCP和SNCP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,ge1->sys2,ge1（业务对）sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,gw1->sys1,gw1（业务对）sys2,ge1->sys2,gw1（contiue业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,gw1->sys2,gw1（业务对）sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys2,ge1->sys1,ge1（业务对）sys2,gw1->sys2,ge1（contiue业务）配置总结：SNCP环主从节点业务复制关系是相同的；所以主从同侧和主从异侧类似，这里就不再进行一一分析；1.12 MSP和MSP组DNI（主从同侧）e配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#3节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；1.13 MSP和MSP组DNI（主从异侧）w配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys1,gw1->sys1,ge1（业务对）#3节点配置和业务生成1)配置：sys1,ge1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,ge1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；1.14 MSP和SNCP组DNI配置业务（节点业务配置）：#1节点配置和业务生成：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#3节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,ge1无业务生成配置总结：由于SNCP的主从节点复制关系一致，所以不再对主从异侧的情况进行分析；如果需要，请参考“业务复制关系总结”里的内容进行分析；1.15 SNCP和SNCP组DNI配置业务（节点业务配置）：#1节点配置和业务生成：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务；#3节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,ge1无业务生成配置总结：由于SNCP的主从节点复制关系一致，所以不再对主从异侧的情况进行分析；如果需要，请参考“业务复制关系总结”里的内容进行分析；1.16 业务复制关系总结说明：外侧：主节点的w和从节点的e；内侧：主节点的e和从节点的w无：代表无自动复制业务情况，即配置是什么就是什么；。

pp和msp

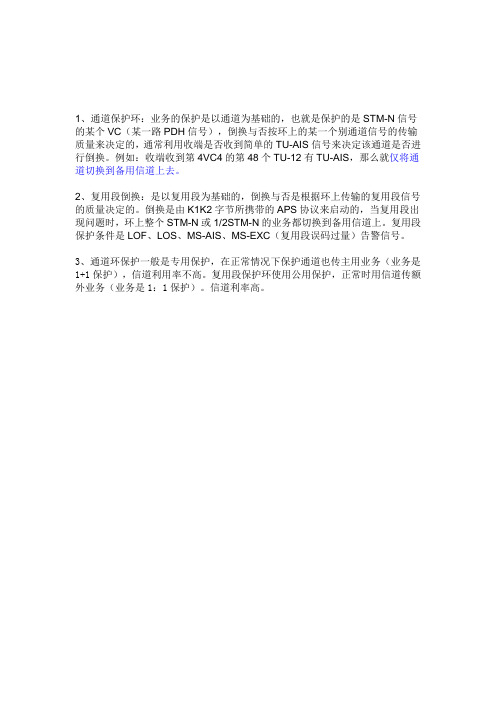

1、通道保护环：业务的保护是以通道为基础的，也就是保护的是STM-N信号的某个VC（某一路PDH信号），倒换与否按环上的某一个别通道信号的传输质量来决定的，通常利用收端是否收到简单的TU-AIS信号来决定该通道是否进行倒换。

例如：收端收到第4VC4的第48个TU-12有TU-AIS，那么就仅将通道切换到备用信道上去。

2、复用段倒换：是以复用段为基础的，倒换与否是根据环上传输的复用段信号的质量决定的。

倒换是由K1K2字节所携带的APS协议来启动的，当复用段出现问题时，环上整个STM-N或1/2STM-N的业务都切换到备用信道上。

复用段保护条件是LOF、LOS、MS-AIS、MS-EXC（复用段误码过量）告警信号。

3、通道环保护一般是专用保护，在正常情况下保护通道也传主用业务（业务是1+1保护），信道利用率不高。

复用段保护环使用公用保护，正常时用信道传额外业务（业务是1：1保护）。

信道利率高。

分层中最下层是物理层，用光信号波长、脉冲波形等参数表征。

物理层上面是段层，段层的作用是确保SDH网内接点之间信号传送的完整性。

段层的上面是通道层，通道层的作用是支持电路层，将电路层信号适配成统一的形式来传送。

最上层是电路层，即SDH传送网支持的各种业务。

所谓单向通道保护环（PP），它的保护机理是“双发选收”，单向是指它的业务方向，姑且说是“西收东发”，也就是收发不一致路由，在发端向东西两个方向发送，在收端进行选收，也就是说PP环的业务是便历全环的，通常应用于集中型业务网络，于是它的最大系统容量及为STM-N；所谓二线双向复用段环（MSP），它是利用APS协议，通过K1、K2字节，是基于复用段的一种保护，以STM-16举例，它的保护机理是在断点两端用一个方向的9-16个VC4去保护另外一个方向的1-8个VC4，其他网元穿通，直到断点修复，但它的业务是双向的，收发一致路由，通常采用最短路径，因此可以看到，每两个网元间的系统容量为STM-N/2，于是MSP环的最大系统容量即为M*STM-N/2，其中M为该MSP环中网元的个数。

常见组网及pp环,msp环保护机理共31页文档

常见组网及pp环,msp环保护机理
