开关、插座、风扇安装技术交底安电09

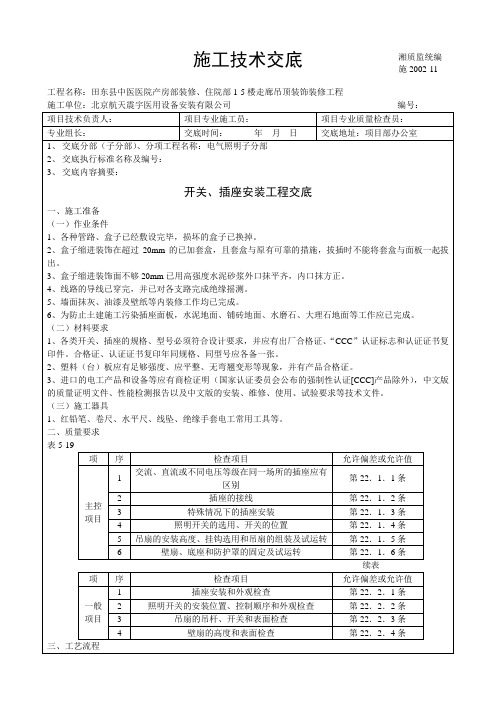

施工技术交底
工程名称：田东县中医医院产房部装修、住院部1-5楼走廊吊顶装饰装修工程
湘质监统编 施2002-11
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；
⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

开关插座安装技术交底在进行开关插座安装工作之前，需要掌握一些基本的技术交底事项，包括以下几个方面：材料及工具准备•开关插座•接线盒•电线钳•扳手•螺丝刀•电缆管安装过程步骤一：准备工作在进行开关插座的安装工作之前，需要首先对安装现场进行检查，确保安全，以及电线的质量等情况。

检查完成后，即可开始准备安装所需材料和工具。

步骤二：连接电源将电缆管接好，将铜线裸露出大约2 cm，用电线钳将其固定住，然后将其插入接线盒相应的孔中，紧固螺丝。

在连接之前，需要检查电线的线节是否充分，这样可以确保稳定的电源。

步骤三：安装开关或插座将开关或插座固定在合适的位置，用螺丝固定住。

在拆卸安装过程中，不应伤害外壳露出的内部线路，避免影响使用效果。

步骤四：连接电线用电线钳将电线反复弯曲，然后将铜线插入相应的插槽中，铜线应完全插入，插头接口要尽量舒展；电线接头很好应该是白色的线接白线，黑色的线接黑线步骤五：电路测试在进行开关插座放电前，首先要进行电路测试，检查开关插座是否工作正常，这是保证安全和实用的基本保证。

使用的测试工具应为万用表，首先要检查电源的正负极是否连接正确，然后再进行开关或插座的测试。

安全事项在进行开关插座安装工作时应当注意以下几个方面的安全事项：1.在进行安装工作时，应将电源开关关闭，以保证人员和设备的安全。

2.在安装过程中，应避免操作不当，遵循正确的工作流程，以免造成损伤。

3.在进行电线接口连接操作时，应注意正确的线接口的连接方式，避免接错线路。

4.不要将带电的电线暴露在外，以免造成意外触电伤害。

5.在进行电路测试时，必须使用万用表等专业工具。

开关插座的安装流程相对简单，需要遵循正确的操作流程，注意安全事项，才能实现稳定可靠、实用的效果。

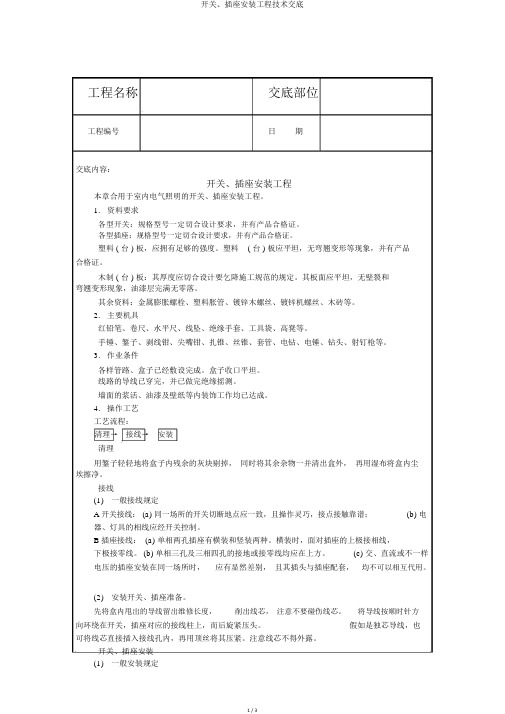

工程名称交底部位工程编号日期交底内容：开关、插座安装工程本章合用于室内电气照明的开关、插座安装工程。

1.资料要求各型开关：规格型号一定切合设计要求，并有产品合格证。

各型插座：规格型号一定切合设计要求，并有产品合格证。

塑料 ( 台 ) 板，应拥有足够的强度。

塑料 ( 台 ) 板应平坦，无弯翘变形等现象，并有产品合格证。

木制 ( 台 ) 板：其厚度应切合设计要乞降施工规范的规定。

其板面应平坦，无壁裂和弯翘变形现象，油漆层完满无零落。

其余资料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.主要机具红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

3.作业条件各样管路、盒子已经敷设完成。

盒子收口平坦。

线路的导线已穿完，并已做完绝缘摇测。

墙面的浆活、油漆及壁纸等内装饰工作均已达成。

4.操作工艺工艺流程：清理→接线→安装清理用錾子轻轻地将盒子内残余的灰块剔掉，同时将其余杂物一并清出盒外，再用湿布将盒内尘埃擦净。

接线(1)一般接线规定A 开关接线： (a) 同一场所的开关切断地点应一致，且操作灵巧，接点接触靠谱；(b) 电器、灯具的相线应经开关控制。

B 插座接线： (a) 单相两孔插座有横装和竖装两种。

横装时，面对插座的上极接相线，下极接零线。

(b) 单相三孔及三相四孔的接地或接零线均应在上方。

(c) 交、直流或不一样电压的插座安装在同一场所时，应有显然差别，且其插头与插座配套，均不可以相互代用。

(2)安装开关、插座准备。

先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

向环绕在开关，插座对应的接线柱上，而后旋紧压头。

可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

开关、插座安装(1)一般安装规定将导线按顺时针方假如是独芯导线，也工程名称交底部位工程编号日期A 开关安装规定： (a) 拉线开关距地面的高度一般为2— 3m；距门口为 150— 200mm；且拉线的出口应向下； (b) 扳把开关距地面的高度为 1.4m，距门口为150— 200mm； (c) 暗装开关的面板应正直、严实并与墙面平；(d) 开关地点应与灯位相对应，同一室内开关方向应一致；(e) 成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；(f) 多尘湿润场所和户外应采纳防水瓷制拉线开关或加装保护箱；(g) 在易燃、易爆和特别潮湿的场所，开关应分别采纳防爆型、密闭型，或安装在其余地方控制；(h) 民用住所禁止装设床头开关； (i) 明线敷设的开关应安装在许多于15mm厚的木台上。

照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。

照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。

2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。

3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。

4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。

5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。

6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。

4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。

开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。

2.打上标记，在安装孔位置处进行打孔、铰扣。

3.将底座插到铰扣上，然后拧紧螺丝。

4.连接电线，保证接头安全可靠，颜色对应正确。

5.安装面板并拧紧螺丝。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

3.切断电源后，应使用电笔等测试工具检查线路是否带电。

4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。

5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。

风扇安装安装流程1.按照设计方案进行风扇的选型。

2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。

3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。

4.连接电源，启动风扇进行试运行，确保安装牢固。

安装注意事项1.安装人手部应干态，避免手部潮湿。

2.安装人员应先切断电源开关后进行操作，避免电击和火灾。

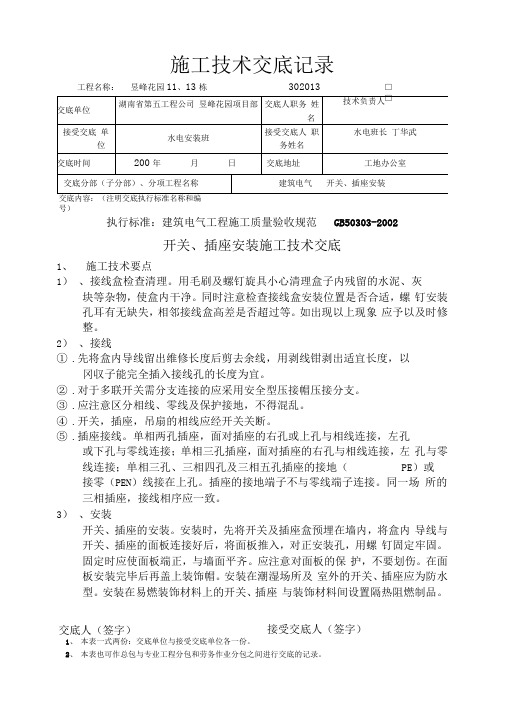

施工技术交底记录工程名称：昱峰花园11、13栋302013 □号）执行标准：建筑电气工程施工质量验收规范GB50303-2002开关、插座安装施工技术交底1、施工技术要点1）、接线盒检查清理。

用毛刷及螺钉旋具小心清理盒子内残留的水泥、灰块等杂物，使盒内干净。

同时注意检查接线盒安装位置是否合适，螺钉安装孔耳有无缺失，相邻接线盒高差是否超过等。

如出现以上现象应予以及时修整。

2）、接线①.先将盒内导线留出维修长度后剪去余线，用剥线钳剥出适宜长度，以冈収子能完全插入接线孔的长度为宜。

②.对于多联开关需分支连接的应采用安全型压接帽压接分支。

③.应注意区分相线、零线及保护接地，不得混乱。

④.开关，插座，吊扇的相线应经开关关断。

⑤.插座接线。

单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。

插座的接地端子不与零线端子连接。

同一场所的三相插座，接线相序应一致。

3）、安装开关、插座的安装。

安装时，先将开关及插座盒预埋在墙内，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用螺钉固定牢固。

固定时应使面板端正，与墙面平齐。

应注意对面板的保护，不要划伤。

在面板安装完毕后再盖上装饰帽。

安装在潮湿场所及室外的开关、插座应为防水型。

安装在易燃装饰材料上的开关、插座与装饰材料间设置隔热阻燃制品。

交底人（签字）接受交底人（签字）1、本表一式两份：交底单位与接受交底单位各一份。

2、本表也可作总包与专业工程分包和劳务作业分包之间进行交底的记录。

施工技术交底记录工程名称：中鸿时尚新天地C、D栋302013交底单位湖南省第五工程公司中鸿时尚新天地项目部交底人职务姓名水电技术负责人王登高接受交底单位水电安装队接受交底人职务姓名水电班长周建湘交底时间2007年月日交底地址工地办公室交底分部（子分部）、分项工程名称建筑电气开关、插座安装执行标准：建筑电气工程施工质量验收规范GB50303-2002开关、插座、风扇安装施工技术交底2、施工技术要点1）、接线盒检查清理。

一、交底目的为确保线路开关插座施工过程中的安全，降低安全事故发生的风险，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底对象所有参与线路开关插座施工的施工人员、管理人员及监督人员。

三、交底时间[具体日期]四、交底内容1. 施工前的安全准备（1）施工人员必须经过专业培训，了解线路开关插座的基本原理和操作规程。

（2）施工前应熟悉施工现场环境，确保施工区域安全、整洁。

（3）施工人员应穿戴符合安全要求的个人防护用品，如安全帽、工作服、绝缘手套、绝缘鞋等。

2. 施工过程中的安全注意事项（1）施工前应检查施工工具、设备是否完好，确保安全可靠。

（2）施工过程中，不得随意移动或拆除安全防护设施。

（3）施工人员应严格遵守操作规程，不得违规操作。

（4）施工过程中，如发现安全隐患，应立即停止施工，并向现场负责人报告。

3. 线路开关插座的安装要求（1）安装前，应检查线路开关插座是否符合设计要求，并检查线路是否畅通。

（2）安装时，应保持线路开关插座安装牢固，确保无松动。

（3）线路开关插座安装位置应符合设计要求，不得随意更改。

（4）线路开关插座安装后，应进行测试，确保其功能正常。

4. 施工过程中的电气安全（1）施工过程中，严禁使用非绝缘工具或损坏的绝缘工具。

（2）施工人员应保持身体干燥，不得在潮湿环境中操作。

（3）施工过程中，如需断电操作，应先关闭总电源，并设置明显的断电标志。

（4）施工人员应熟悉电气设备的操作规程，确保操作安全。

5. 火灾预防及应急处理（1）施工过程中，严禁吸烟，不得在施工现场使用明火。

（2）施工人员应熟悉灭火器材的使用方法，确保在发生火灾时能及时灭火。

（3）施工现场应设置明显的消防通道，确保火灾发生时能迅速疏散。

五、交底人[具体姓名]六、接受交底人[具体姓名]七、签字确认交底人：__________接受交底人：__________八、备注1. 本交底内容为线路开关插座安全技术交底模板，具体施工过程中应根据实际情况进行调整。

安全技术交底
损坏的盒子已换掉。

用錾子轻轻地将盒内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。

如导线上有污物也应一起清理干净。

（2）接线
1）开关接线规定：电器、灯具的相线应经开关控制。

开关接线时，应将盒内导线理顺，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。

2）插座按线规定：
○1单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。

单相三孔及三相四孔的接地或接零线均应在上方。

单相三孔及三相四孔的接线图
○2交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用。

（3）开关、插座安装
1）暗装
○1按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内，对正盒眼，用机螺丝固定牢固。

固定时要使面板端正，井与墙面平齐。

○2面板安装孔上有装饰帽的应一并装好。

2）明装
○1先将从盒内甩出的导线由塑料台的出线孔中穿出，再将塑料台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。

○2塑料台固定后，将甩出的相线、地（零）线按各自的位置从开关、插座的线孔。
