开关插座风扇安装分项工程检验批质量验收记录项目名称：开关、插座、风扇安装分项工程项目编号：XXX-XXXX施工单位：XXX建筑工程有限公司验收日期：XXXX年XX月XX日一、验收标准1.开关、插座、风扇的安装应符合国家有关规范和标准，并满足设计要求。
2.安装接线应正确、牢固，接线端子应紧固。
3.开关、插座应无松动、变形、破损等现象。
4.电器设备的接地线应符合相关规定，并经过正确接地。
5.风扇应能正常运转，无噪音、晃动等异常现象。
二、检验仪器1.电笔2.地线电阻测量仪3.视力检查设备三、检验结果经对开关、插座、风扇安装分项工程进行验收检查，以下为检验结果：序号位置检验结果是否合格备注1 客厅开关正常，无松动、变形、破损合格2 卧室开关正常，无松动、变形、破损合格3 厨房开关正常，无松动、变形、破损合格4 客厅、卧室、厨房插座安装牢固，接线正确合格5 整个房间电器设备接地线规范，经正确接地合格6 卧室风扇正常运转，无噪音、晃动合格四、施工单位质检员意见经检验，开关、插座、风扇安装分项工程符合设计要求和国家标准，无明显质量问题。
施工单位质检员签字：___________________日期：_______________五、监理单位意见经检查，开关、插座、风扇安装分项工程符合验收标准，质量合格。
监理单位代表签字：___________________日期：_______________六、建设单位意见建设单位代表签字：___________________日期：_______________七、质量监督部门意见经检验，开关、插座、风扇安装分项工程符合相关规范和标准，质量验收合格。
质量监督部门代表签字：___________________日期：_______________最终验收结论：开关、插座、风扇安装分项工程质量合格，可进行后续工程。
注：本文本为模板样例，实际内容根据具体项目情况进行修改补充。

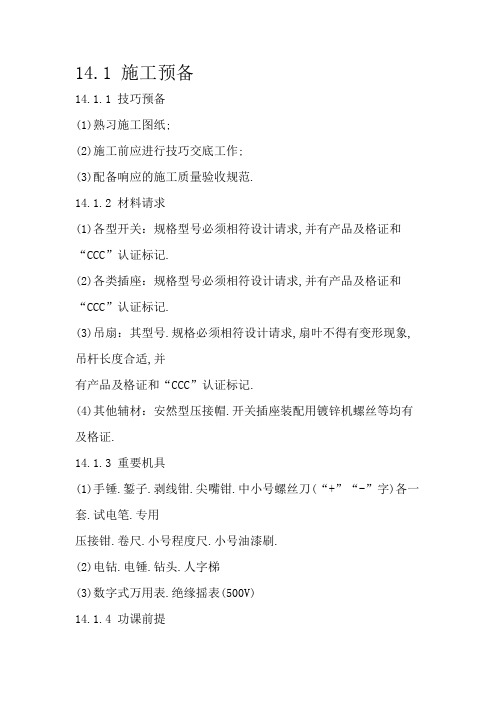

14.1 施工预备14.1.1 技巧预备(1)熟习施工图纸;(2)施工前应进行技巧交底工作;(3)配备响应的施工质量验收规范.14.1.2 材料请求(1)各型开关：规格型号必须相符设计请求,并有产品及格证和“CCC”认证标记.(2)各类插座：规格型号必须相符设计请求,并有产品及格证和“CCC”认证标记.(3)吊扇：其型号.规格必须相符设计请求,扇叶不得有变形现象,吊杆长度合适,并有产品及格证和“CCC”认证标记.(4)其他辅材：安然型压接帽.开关插座装配用镀锌机螺丝等均有及格证.14.1.3 重要机具(1)手锤.錾子.剥线钳.尖嘴钳.中小号螺丝刀(“+”“-”字)各一套.试电笔.专用压接钳.卷尺.小号程度尺.小号油漆刷.(2)电钻.电锤.钻头.人字梯(3)数字式万用表.绝缘摇表(500V)14.1.4 功课前提(1)施工图纸及技巧材料齐备.(2)土建墙面装潢施工应全体停止,门窗齐备.(3)吊扇预埋吊钩相符设计请求.(4)各类管路.盒子已经敷设完毕.部分内陷较大及错位轻微无法调剂的接线盒已整改完毕.(5)线路的导线已穿线完毕,并已做好绝缘摇测14.2 材料和质量要点14.2.1 材料的症结请求(1)各类材料在搬运存放进程中应留意防震.防潮,不得随便抛扔.超高码放.应存放在于燥通风,不受撞击的场合.(2)相干材料应相符有关现行国度尺度划定且有产品及格证实和“CCC”认证标记.14.2.2 技巧症结请求采取专用压接钳压接安然压接帽时应留意：(1)导线的剥线长度,以比压接帽内铜套长度略长2～3mm 为宜.(2)压接时应选用与芯线响应的压接帽.(3)压接时用力应平均,不得毁伤压接帽绝缘层.14.2.3 质量症结请求(1)开关应关断相线.(2)插座接线相序应相符规范划定.14.2.4 职业健康安然症结请求(1)人字梯应有防滑链.(2)高处功课应精确佩带小我安然防护用品.14.2.5 情形症结请求过剩的线头剪下后应实时清算清洁.14.3 施工工艺14.3.1 工艺流程14.3.2 操纵工艺（1）接线盒检讨清算用錾子轻轻地将盒子内残留的水泥.灰块等杂物剔除,用小号油漆刷将接线盒内杂物清理清洁.清算时留意检讨有无接线盒预埋装配地位错位(即螺丝装配孔错位90°).螺丝装配孔耳缺掉.相邻接线盒高差超标等现象,应实时修整.如接线盒埋入较深,超出1.5cm 时,应加装套盒.(2)接线1)先将盒内导线留出维细长度后剪除余线,用剥线钳剥出合适长度,以刚好能完全拔出接线孔的长度为宜.2)对于多联开关需分支衔接的应采取安然型压接帽压接分支.3)应留意区分相线.零线及呵护地线,不得凌乱.4)开关.插座.吊扇的相线应经开关关断.5)插座接线：a.单相两孔插座有横状和竖装两种,如图14.3.2-1 所示.横状时,面临插座的右极接相线,左极接零线;竖装时,面临插座的上极接相线,下极接零线.装配时应留意插座内的接线标识.b.单项三孔及三相四孔插座接线如图14.3.2-2 所示.6)吊扇接线：a.依据产品解释将吊扇组装好(扇叶临时不装).b.依据产品解释剪取恰当长度的导线穿过吊杆与扇头内接线端子衔接.c.上述配线应留意区分导线的色彩,应与体系整体穿线色彩一致,以区分相线.零线及呵护地线.(3)装配开关.插座.吊扇1)开关.插座装配：按接线请求,将盒内导线与开关.插座的面板衔接好后,将面板推入,对正装配孔,用镀锌机螺丝固定稳固.固准时使面板正直,与墙面平齐.对附在面板上的装配孔装潢帽应事先取下备用,在面板装配调剂完毕后再盖上,以免多次装配划损面板.装配在室外的开关.插座应为防水型,面板与墙面之间应有防水措施.装配在装潢材料(木装潢或软包等)上的开关.插座与装潢材料间设置隔热阻燃成品如石棉布等.2)吊扇装配：将吊扇托起,将吊扇经由过程减震橡胶耳饰与预埋的吊钩挂牢.用压接帽压接好电源接头后,向上推起吊杆上的扣碗,将接头扣于其内,紧贴顶棚后拧紧固定螺丝.按请求装配好扇叶,其衔接螺栓应配有弹簧垫片及平垫片.弹簧垫片应紧靠螺栓头部,不得放反.对于壁挂式吊扇应依据装配底板地位打好膨胀螺栓孔后装配,装配膨胀螺栓数不得少于2 个,直径不小于8mm.(4)通电实验开关.插座.吊扇装配完毕后,且各条歧路的绝缘电阻摇测及格后,方许可通电试运行.通电后应细心检讨和巡查,检讨灯具的掌握是否灵巧.精确;开关与灯具掌握次序相对应,吊扇的转向.运行声音及调速开关是否正常,如发明问题必须先断电,然后查找原因进行修复.14.4 质量尺度14.4.1 主控项目(1)当交换.直流或不合电压等级的插座装配在统一场应时,应有显著的差别.且必须选择不合构造.不合规格和不克不及交换的插座;配套的插头应按交换.直流或不合电压等级区别应用.(2)插座接线应相符下列划定：1)单相两孔插座,面临插座的右孔或上孔与相线衔接,左孔或下孔与零线衔接;单相三孔插座,面临插座的右孔与相线衔接,左孔与零线衔接;2)单相三孔.三相四孔及三相五孔插座的接地(PE)或接零(PEN 线)接在上孑L.插座的接地端子不该与零线端子衔接.统一场合的三相插座,接线的相序一致.3)接地(PE)或接零(PEN 线)在插座间不该串联衔接.(3)特别情形下插座装配应相符下列划定：1)当接插有触电安全家用电器的电源时,采取能断开电源的带开关插座,开关断开相线.2)潮湿场合采取密封型并带呵护地线触头的呵护型插座,装配高度不低于.(4)照明开关装配应相符下列划定：1)统一建筑物.修建物的开关采取统一系列的产品,开关的通断地位一致,操纵灵巧.接触靠得住;2)相线经开关掌握;平易近用室庐无软线引至床边的床头开关. (5)吊扇装配应相符下列划定：1)吊扇挂钩装配稳固,吊扇挂钩的直径不小于吊扇挂销直径,且不小于8mm;有防震动橡胶垫;挂销的放松零件齐备.靠得住;2)吊扇扇叶距地高度不小于;3)吊扇组装不转变扇叶角度,扇叶固定螺栓放松零件齐备;4)吊杆间.吊杆与电机间螺纹衔接,啮合长度不小于20mm,且放松零件齐备紧固;5)吊扇接线精确,当运转时扇叶无显著发抖和平常声响.(6)壁扇装配应相符下列划定：1)壁扇底座采取尼龙塞或膨胀螺栓固定;尼龙塞或膨胀螺栓的数目许多于两个,且直径不小于8mm.固定稳固靠得住;2)壁扇防护罩扣紧,固定靠得住,当运转时扇叶和防护罩无显著发抖和平常声响.14.4.2 一般项目(1)插座装配应相符下列划定：1)当不采取安然型插座时,托儿所.幼儿园及小学等儿童运动场合装配高度不小于;2)暗装的插座面板紧贴墙面,周围无裂缝,装配稳固,概况滑腻整洁.无碎裂,划伤,装潢帽齐备;3)车间及实验室的插座装配高度距地面不小于;特别场合暗装的插座不小于;无特别请求时,统一室内插座装配高度一致;4)地插座面板与地面齐平或紧贴地面,盖板固定稳固,密封优越. (2)照明开关装配应相符下列划定：1)开关装配地位便于操纵,开关边沿距门框边沿的距离～,开关距地面高度;拉线开关距地面高度2～3m,层高小于3m 时,拉线开关距顶板不小于lOOmm,拉线出口垂直朝下.2)雷同型号并列装配及统一室内开关装配高度一致,且掌握有序不错位,并列装配的拉线开关的相邻间距不小于20mm.3)暗装的开关面板应紧贴墙面,周围无裂缝,装配稳固,概况滑腻整洁,无碎裂.划伤,装潢帽齐备.(3)吊扇装配应相符下列划定：1)涂层完全,概况无划痕.无污染,吊杆高低扣碗装配稳固到位;2)统一室内并列装配的吊扇开关高度一致,且掌握有序不错位.(4)壁扇装配应相符下列划定：1)壁扇下侧边沿距地面高度不小于;2)涂层完全,概况无划痕.无污染,防护罩无变形.14.5 成品呵护(1)功课时应留意墙面的呵护,不得污损.(2)局部墙面如需修整应防止污染开关面板.(3)装配完毕后有前提的房间应实时上锁,以防丧掉.14.6 安然环保措施(1)登高着业应留意安然,应精确佩带小我防护用品.(2)人字梯应有防滑链.(3)严禁两人在统一梯子上功课.(4)施工厂地应做到工完料清.14.7 质量记载(1)装备材料进货磨练记载;(2)装备材料产品及格证;(3)装配自检记载;(4)工序交代确认记载;(5)电气器具通电安然检讨记载;(6)磨练批质量验收记载;(7)分项工程质量验收记载.。
家装开关插座安装标准家装开关插座的安装是家居装修中非常重要的一环，正确的安装不仅能够保障家居用电的安全，还能美化家居环境。
下面将为大家介绍家装开关插座的安装标准。
一、选择合适位置。
在安装开关插座之前，首先需要选择合适的位置。
一般来说，插座的高度应该距离地面30厘米左右，而开关的高度则根据家居装修的实际情况来确定。
在选择位置时，还需要考虑到家具的摆放位置，以及电器的使用频率，合理的位置选择能够方便日常使用，也能美化家居环境。
二、准确测量尺寸。
在确定好位置之后，需要进行准确的尺寸测量。
尺寸的准确测量是安装的关键，不仅能够确保插座和开关的安装位置准确无误，还能够避免后期的调整和修补。
因此，在测量尺寸时，一定要认真细致，确保没有任何偏差。
三、安装导线。
在确定好位置并测量好尺寸之后，接下来就是安装导线。
在安装导线时，需要根据实际情况选择合适的导线规格，并确保导线的质量良好，避免因为导线质量问题导致的安全隐患。
同时，在安装导线时，还需要注意导线的绝缘处理，确保导线之间不会发生短路等问题。
四、固定开关插座。
在安装导线之后，接下来就是固定开关插座。
在固定开关插座时，需要选择合适的固定工具，并确保固定牢固，避免因为固定不牢导致的安全隐患。
同时，在固定开关插座时，还需要注意开关和插座的位置，确保符合实际使用需求。
五、接线连接。
固定好开关插座之后，接下来就是进行接线连接。
在进行接线连接时，需要根据开关和插座的具体类型进行正确的接线，确保接线连接的稳固可靠，避免因为接线不当导致的安全隐患。
同时，在接线连接时，还需要注意接线的绝缘处理，确保安全使用。
六、安装面板。
最后一步就是安装面板。
在安装面板时，需要选择合适的面板类型，并确保安装牢固，避免因为面板安装不当导致的安全隐患。
同时，在安装面板时，还需要注意面板的美观性，确保与家居装修风格相符合。
总结，家装开关插座的安装标准是家居装修中非常重要的一环，正确的安装能够保障家居用电的安全，也能美化家居环境。
插座安装位置规则：1、一般插座下沿当距地面0.3米，且安装在同一高度，相差不能超过5mm；2、客厅卧室每个墙面，两个插座间距离当不高于2.5米，墙角0.6米范围内，至少安装一个备用插座；3、洗衣机插座距地面1.2米至1.5米之间，最好选择带开关三极插座；4、电冰箱插座距地面0.3米或1.5米（根据冰箱位置而定），且宜选择单三极插座；5、分体式、挂壁空调插座宜根据出线管预留洞位置距地面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米处设置，柜式空调器电源插座宜在相应位置距地面0.3米处设置6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米高度，最好能为脱排管道所遮蔽；7、电热水器插座应在热水器右侧距地１．４ｍ～１．５ｍ安装，注意不要将插座设在电热器上方；8、露台插座距地当在1.4米以上，且尽可能避开阳光、雨水所及范围；9、厨房、卫生间、露台，插座安装当尽可能远离用水区域。
如靠近，当加配插座防溅盒。
台盆镜旁可设置电吹风和剃须用电源插座，离地1.5～1.6米为宜；10、近灶台上方处不得安装插座家庭改造中一般电器安装高度：1.抽油烟机：欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。
中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。
烟管不会挡住插座。
2.微波炉：一般距地面2000左右mm，放到微波炉上面的柜子里（需要把上面柜子的底板开一个50mmd的孔穿过插头），插上一般就不拔下来了，美观一些。
3.热水器：距地面左右，在热水器的下方偏左或偏右，不影响冷热水和煤气管为准。
4.消毒柜：吊在墙上的一般距地面左右，放到消毒柜上面的柜子里（需要把上面柜子的底板开一个50mmd的孔穿过插头），插上一般就不拔下来了，美观一些。
立式放在地柜里面的，距地面左右，在消毒柜后面，一般插上就不拔下来了。
需要在插座正上方1200左右位置加一个控制开关。
5.小厨宝：距地面左右,在水槽柜相邻的柜子里。
照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。
照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。
2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。
3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。
4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。
5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。
6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。
4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。
开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。
2.打上标记，在安装孔位置处进行打孔、铰扣。
3.将底座插到铰扣上，然后拧紧螺丝。
4.连接电线，保证接头安全可靠，颜色对应正确。
5.安装面板并拧紧螺丝。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.切断电源后，应使用电笔等测试工具检查线路是否带电。
4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。
5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。
风扇安装安装流程1.按照设计方案进行风扇的选型。
2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。
3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。
4.连接电源，启动风扇进行试运行，确保安装牢固。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
物理小风扇连接方法首先，需要先确认电源插座的电压和频率是否与小风扇的要求匹配。
通常来说，小风扇使用的电源电压为220V，频率为50Hz。
然而，不同地区的电压和频率有所区别，因此在连接小风扇之前，需要确保电源插座符合小风扇的电源要求。
接下来，需要准备一根合适的电源线。
一般情况下，小风扇会附带一根电源线，该电源线的一端连接到小风扇上，另一端则是插头，可连接到电源插座上。
确保电源线没有明显的损坏，如断裂或裸露的导线，以免发生电器故障或触电等危险。
在插拔电源线时，要轻轻拉拔插头，避免过度用力导致损坏。
对于一些较大功率的小风扇，可能需要额外的接地插座。
接地插座能够有效地将电器设备的漏电流引入地下，保证人身安全。
因此，在连接小风扇时，要注意插座是否有接地功能，并确保将小风扇的接地线接好。
在连接小风扇时，还需注意风扇的开关位置。
大多数小风扇都有一个开关按钮用于控制开关的状态，通常在风扇的外壳上的一侧或底部。
确保风扇的开关处于关闭状态，然后再将插头插入电源插座。
连接完成后，打开电源插座的开关，然后按下小风扇的开关按钮开始工作。
如果小风扇没有启动，可能存在以下几个问题。
首先，检查插头是否插紧插座，有时插头插入不牢固可能会导致电源中断。
其次，检查风扇的电源线是否有损坏。
最后，检查电源插座的电流是否正常，可能存在电流波动或短路等问题，导致小风扇无法正常工作。
在连接小风扇时，还应注意以下安全事项：1.避免在使用小风扇时阻挡或靠近风扇的进风口和出风口，以免引发器件过热或风扇叶片损坏。
2.避免在潮湿的环境中使用小风扇，以免发生漏电事故。
3.避免在没有人看护的情况下长时间使用小风扇，以免发生意外事故。
4.当小风扇不再使用时，应及时断开电源，以节约能源和延长设备寿命。
综上所述，连接物理小风扇主要包括确认电源要求、准备电源线、接地插座，注意开关位置和安全事项等。
通过正确连接和使用小风扇，人们能够获得舒适的空气流动，提高室内的舒适度。
开关插座安装验收标准一、前言。
开关插座是家庭和商业场所中必不可少的电器设备，其安装质量直接关系到用电安全和正常使用。
为了确保开关插座的安装质量，制定了本验收标准，旨在规范开关插座的安装程序和验收要求，保障用户的用电安全。
二、安装前准备。
1. 材料准备，确认所需开关插座的型号和数量，检查开关插座的质量和外观是否符合要求。
2. 工具准备，确认安装所需的工具齐全，如螺丝刀、电钳、电笔等。
3. 安装位置确认，根据设计图纸和用户需求，确认开关插座的安装位置。
三、安装程序。
1. 安装前检查，确认安装位置是否符合要求，检查墙面是否平整，确认无障碍物影响安装。
2. 布线，根据设计要求进行布线，确保导线长度合适，接线端子牢固。
3. 固定安装，将开关插座固定在墙面上，使用螺丝刀将螺丝拧紧，确保开关插座稳固。
4. 接线，根据开关插座的接线图进行接线，确保接线正确、牢固。
5. 安装面板，将开关插座面板安装在底座上，确保面板与底座完全贴合。
6. 安装调试，安装完成后，进行电路检测和开关插座功能测试，确保开关插座正常使用。
四、验收要求。
1. 外观质量，开关插座的外观应平整、无明显划痕、变形和脱落现象。
2. 接线质量，开关插座的接线应符合设计要求，接线端子应牢固，无松动现象。
3. 安装牢固，开关插座应牢固固定在墙面上，无晃动和松动现象。
4. 功能测试，开关插座的开关和插座功能应正常，无卡滞、漏电等现象。
五、验收流程。
1. 施工单位自检，施工单位完成开关插座安装后，自行进行外观检查和功能测试。
2. 监理单位复检，监理单位对开关插座进行复检，确认安装质量符合要求。
3. 用户验收，用户对开关插座进行最终验收，确认无质量问题后方可使用。
六、总结。
本文档所述的开关插座安装验收标准，是为了规范开关插座的安装程序和验收要求，保障用户的用电安全。
在实际安装过程中，施工单位和监理单位应严格按照本标准执行，并确保用户对开关插座的最终验收。
只有确保开关插座的安装质量，才能保障用户的用电安全和正常使用。
商品房的插座安装标准
1. 安全性标准，插座的安装应符合国家电气安全标准，确保插座和电气线路的安全可靠，防止触电和火灾等安全事故的发生。
2. 规范距离，插座之间的安装距离应符合规范要求，一般来说应保持一定的间距，以便使用和安全。
3. 高度要求，插座的安装高度一般应符合国家标准，以便于居民使用，一般为地面距离300-400mm。
4. 接地要求，插座应具有良好的接地装置，以确保电气设备的安全可靠使用。
5. 安装位置，插座的安装位置应合理，便于使用，一般应考虑到家具的摆放和电器的使用需求。
此外，根据不同地区的实际情况和建筑设计要求，可能还会有一些特殊的地方性标准和规定。
因此，在实际安装插座时，最好由具有相关资质和经验的专业电工进行施工，并严格按照相关标准和规范来进行安装，以确保插座的安全可靠性。
开关插座风扇安装检验批质量验收记录项目编号：XXX验收日期：XXXX年XX月XX日一、检验项目及要求1.开关：1.1电气性能：应符合国家标准，各项指标均在合格范围内；1.2外观品质：应无明显划痕、破损、变形等质量问题；1.3安装固定：应牢固可靠，不松动、不晃动。
2.插座：2.1电气性能：应符合国家标准，各项指标均在合格范围内；2.2外观品质：应无明显划痕、破损、变形等质量问题；2.3安装固定：应牢固可靠，不松动、不晃动。
3.风扇：3.1电气性能：应符合国家标准，各项指标均在合格范围内；3.2外观品质：应无明显划痕、破损、变形等质量问题；3.3安装固定：应牢固可靠，不松动、不晃动。
二、检验结果1.开关：1.1电气性能：经过测试，本批次开关的电气性能符合国家标准要求，各项指标均在合格范围内；1.2外观品质：对本批次开关进行了外观检查，未发现明显划痕、破损、变形等质量问题；1.3安装固定：对本批次开关的安装进行了检查，安装牢固可靠，未发现松动、晃动等质量问题。
2.插座：2.1电气性能：经过测试，本批次插座的电气性能符合国家标准要求，各项指标均在合格范围内；2.2外观品质：对本批次插座进行了外观检查，未发现明显划痕、破损、变形等质量问题；2.3安装固定：对本批次插座的安装进行了检查，安装牢固可靠，未发现松动、晃动等质量问题。
3.风扇：3.1电气性能：经过测试，本批次风扇的电气性能符合国家标准要求，各项指标均在合格范围内；3.2外观品质：对本批次风扇进行了外观检查，未发现明显划痕、破损、变形等质量问题；3.3安装固定：对本批次风扇的安装进行了检查，安装牢固可靠，未发现松动、晃动等质量问题。
三、结论与建议1.根据上述检验结果，本批次开关、插座和风扇的质量符合国家标准要求，达到了安装质量验收标准；2.建议将本次的质量验收记录归档保存，作为工程竣工验收的重要依据。
验收人（签名）：____________________。
5—10开关、插座、风扇安装工艺标准
1.范围
本标准适用于室内电气照明开关、插座、风扇安装工程。
2.施工准备：
2.1材料要求：
2.1.1各种开关、插座、风扇的规格型号必须符合设计要求，并有产品合格证。
2.1.2其他材料：镀锌螺丝、压线帽。
2.2主要机具：
红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、电笔等。
剥线钳、尖嘴钳、錾子、手锤、电钻、电锤、毛刷等。
2.3作业条件：
2.3.1各种管路、盒子已经敷设完毕，盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面粉刷等内装工作均已完成。
3.操作工艺：
3.1工艺流程：
3.1.1开关、插座安装
3.1.2风扇安装
3.2清理：
用錾子轻轻将线盒内残存的灰块剔掉，清除盒内杂物，用毛刷将盒内灰尘扫净。
3.3检查开关、插座、风扇：
3.3.1检查风扇各种零件是否齐全，扇叶有无变形和受损，吊顶上的悬挂销钉必须设防震椽皮垫及防松装置。
3.3.2检查开关、插座、面板有无裂纹，是否阻燃，固定孔是否有损坏，检查规格型号是否符合设计要求。
3.4开关插座接线。
3.4.1一般接线规定：
3.4.1.1开关接线：
a）同一场所开关切断位置应一致，且操作灵活，接点接触可靠；b）电器、灯具的相线应经开关控制；
c）多联开关不允许拱头连接，应采用LC型压接帽接总头后，再进行分支。
3.4.1.2插座接线：
a）单相两孔插座，面对插座的右孔或上孔接相线，左孔或下孔接零线；
b）单相三孔及三相四孔或五孔插座的接地或接零线在上孔；
c）交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，绝对不能相互代用；
d）插座箱或并联的多个插座导线连接时，严禁串联，应用LC型压线帽接总头后，再进行分支连接。
3.5安装开关、插座：
3.5.1先将盒内包出的导线留出维修长度，削出线芯，将芯插入接线孔，用顶丝压紧，注意线芯不得外露。
3.5.2盒内导线与开关、插座面板连接好，将开关插座推入盒内，对正盒眼，用螺丝固定牢固，固定时要使面板端正，并与墙面平齐，安装好装饰帽。
3.5.3通电试运行时，用漏电保护实验插头逐个检查插座的相序是否有误，若有错误连接，应及时停电调整，用试电表逐个检查灯具及电器，看开关是否控制相线，若有错误，应停电调整。
3.6风扇组装：
3.6.1严禁改变扇叶角度。
3.6.2扇叶的固定螺钉应有防松装置。
3.6.3吊扇的吊杆之间，吊杆与电机之间，螺丝连接的啮合长度不得小于20mm，并有防松装置。
3.6.4壁扇的防护罩应扣紧，固定可靠。
3.7风扇安装
3.7.1吊扇安装：
3.7.1.1吊扇安装前吊钩应作好超载实验，以风扇重量的2倍作超载试验，并做好记录。
3.7.1.2将吊扇托起，并把预埋的吊钩的耳环挂平，然后接好电源接
头，注意多股铜线盘卷涮锡后进行包扎严密。
向上推起吊杆上的扣碗，将接头扣于其内，紧贴建筑物顶棚表面，拧紧固定螺丝。
3.7.2壁扇安装：
在墙壁上安装时，先松开底板的挂板螺丝，将挂板拉出，再将挂板螺丝旋转，底座固定可采用尼龙塞或膨胀栓固定，数量不少2个，直径不小于8mm，壁扇底座应固定牢固。
3.8凤扇的通电运行
通电运转，扇叶和防护罩不应有明显颤动和异常声响。
4.质量标准：
4.1主控项目：
4.1.1当交流、直流或不同电压等级的插座安装在同场所时，应有明显的区别，且必须选择不同结构，不同规格和不能互换的插座，配套的插头应接交流、直流或不同电压等级区别使用。
4.1.2插座接线应符合下列规定：
4.1.2.1单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。
4.1.2.2单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔，插座的接地端子不与零线端子连接，同一场所的三相插座，接线的相序一致。
4.1.2.3接地（PE）或接零（PEN）线在插座间不应串联连接。
4.1.3特殊情况下插座安装应符合下列规定：
4.1.3.1当接插有触电危险家用电器的电源时，采用能断开电源的带电开关插座，开关断开相线。
4.1.3.2潮湿场所采用密封并带有保护地线触头的保护插座，安装高度不低于1.5m。
4.1.4照明开关安装应符合下列规定：
4.1.4.1同一建筑物、构筑物和开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠。
4.1.4.2相线经开关控制，民用住宅无软线引至床边的床头开关。
4.1.5吊扇安装应符合下列规定：
4.1.
5.1吊扇挂钩安装牢固，吊扇挂构直径不小于吊扇挂钩直径，且不小于10mm，有防振椽胶垫，挂销的防松零件齐全可靠。
4.1.
5.2吊扇扇叶距地面高度不小于2.5m。
4.1.
5.3吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全。
4.1.
5.4吊杆间、吊杆与电机间螺丝连接，啮合长度不小于20mm，且有防松零件齐全紧固。
4.1.
5.5吊扇接线正确，当运转时扇叶无明显颤动和异常声响。
4.1.6壁扇安装应符合下列规定：
4.1.6.1壁扇底座采用尼龙塞或膨胀螺栓固定，尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm，固定牢固可靠。
4.1.6.2壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩元明显颤动和异常声响。
4.2一般项目：
4.2.1插座安装应符合下列规定：
4.2.1.1当不采用安装型插座时，托儿所、幼儿园及小学等儿童活动场所安置高度不小于1.8m。
4.2.1.2安装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤、装饰帽齐全。
4.2.1.3车间及试验室的插座安装高度距地面不小于0.3m；特殊场所安装的插座不小于0.15m，同一室内插座安装高度一致。
4.2.1.4地板插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
4.2.2照明开关安装应符合下列规定：
4.2.2.1开关安装位置便于操作，开关边缘距门框边缘0.15-0.2m，开关距地面高度1.3m，拉线开关距地面高度2-3m，屋高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下。
4.2.2.2相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的接线开关的相邻间距不小于20mm。
4.2.2.3暗开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑，整洁、无碎裂、划伤、装饰帽齐全。
4.2.3吊扇安装应符合下列规定：
4.2.3.1涂层完整，表面无划痕，无污染，吊杆上下扣碗安装牢固到位。
4.2.3.2同一室内并列安装的吊扇开关高度一致，且控制有序不错位。
4.2.4壁扇安装应符合下列规定：
4.2.4.1壁扇下侧边缘距地面高度不小于1.8m。
4.2.4.2涂层完整，表面无划痕、无污染，防护罩无变形。
5.成品保护：
5.1安装开关、插座、风扇时不得碰坏墙面、顶棚，要保持墙面、顶棚的清洁。
5.2开关、插座、风扇安装完毕后，不得再次进行喷涂，以保持面板的清洁，若必须进行喷涂时，将安装好的开关、插座、风扇进行包裹或拆除。
5.3其它工种施工时，不得破坏和碰坏开关、插座、风扇。
5.4风扇在运输及保管中，要防止扇叶变形，影响质量。
6.安全注意事项：
6.1使用梯子靠在墙上工作，顶端应绑牢固，在光滑地面上梯脚应包裹麻布，防止滑倒，并有专人扶持。
6.2安装吊扇使用人字梯必须坚固，距梯脚400-600mm处要设拉绳，防止劈开，不准站在梯子最上层工作，梯凳上禁止放工具、材料。
6.3风扇在运转时，严禁进行维修。
7.质量通病及防治
7.1开关、插座的面板不平整，与建筑物饰面有缝隙。
应调整面板后，再拧紧固定螺丝，使其紧贴饰面。
7.2开关未断相线，插座的相线、零线及接地线压接混乱。
按照规范必须进行改正。
7.3多灯房间开关与控制灯具顺序不对应。
在接线时应仔细分清各路
灯具的导线，依次压接，并保证开关方向一致。
7.4固定面板的螺丝不统一（有一字和十字螺丝）。
为了美观和维修，应选用统一的螺丝。
7.5管进盒护口膜落或遗漏，安装开关、插座接线时，应注意把护口带好。
7.6开关、插座串联接线。
应从LC安全型压线帽接总线，再进行分支进行导线连接。
8.质量记录：
8.1开关、插座、风扇等产品合格证。
8.2开关插座、风扇通电运行记录。
8.3吊风扇预埋吊钩超载试验记录。
8.4电气绝缘电阻测试记录。
8.5开关、插座、风扇安装检验批质量验收记录表。
