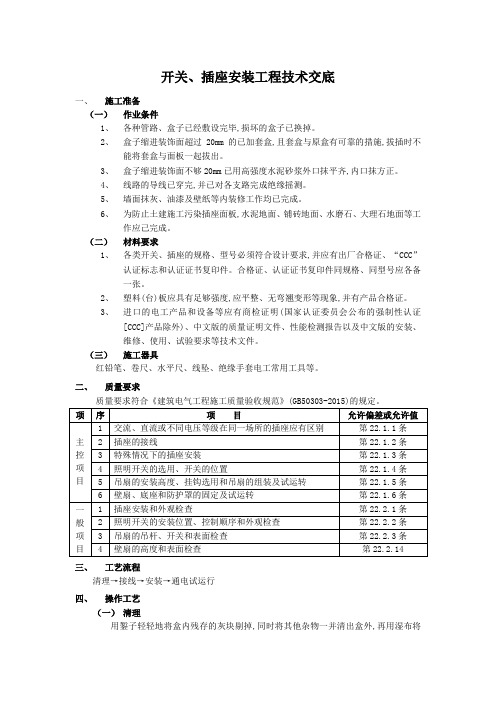

开关、插座安装工程技术交底一、施工准备（一）作业条件1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。
2、盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有可靠的措施,拔插时不能将套盒与面板一起拔出。
3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。
4、线路的导线已穿完,并已对各支路完成绝缘摇测。
5、墙面抹灰、油漆及壁纸等内装修工作均已完成。
6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应己完成。
（二）材料要求1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
合格证、认证证书复印件同规格、同型号应各备一张。
2、塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。
3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。
（三）施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2015)的规定。
三、工艺流程清理→接线→安装→通电试运行四、操作工艺（一）清理用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理于净。
（二）接线1、开关接线规定:电器、灯其的相线应经开关控制。
开关接线时,应将盒内导线理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。
2、插座按线规定:（1）单相两孔插座有横装和竖装两种。
横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。
（2）单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示:（3）交、直流或不同电压的插座安装在同一场所时,应有明显的区别,且其插头与插座配套,均不能互相代用。
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；
④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；
④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有。

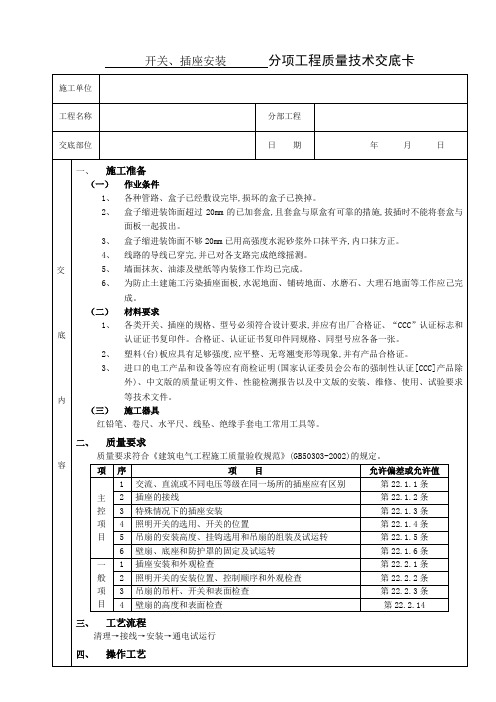

开关、插座安装分项工程质量技术交底卡交底内容（一）清理用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理于净。
（二）接线1、开关接线规定:电器、灯其的相线应经开关控制。
开关接线时,应将盒内导线理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。
2、插座按线规定:（1）单相两孔插座有横装和竖装两种。
横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。
（2）单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示:（3）交、直流或不同电压的插座安装在同一场所时,应有明显的区别,且其插头与插座配套,均不能互相代用。
3、接线:先将盒内甩出的导线留出维修长度(15～20cm)削去绝缘层,注意不要碰伤线芯，如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头。
如开关、插座内为插接端子,将线芯折回头插人圆孔接线端子内(孔径允许压双线时),再用顶丝将其压紧,注意线芯不得外露。
4、接线时应特别注意:为了保证安全和使用功能,在配电回路中的各种导线连接,均不得在开关、插座的端子处以套接压线方式连接其他支路。
（三）开关、插座安装1、开关安装规定。
（1）安装在同一建筑物、构筑物内的开关,宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致,且操作灵活,接触可靠。
（2）开关安装的位置应便于操作,开关边缘距门框的距离为0.15～0.2m；若设计无特殊要求,扳把开关下底距地面高度为1.3m；拉线开关距地面高度为2～3m,且拉线出口应垂直向下。
（3）并列安装的拉线开关的相邻间距不应小于20mm。
（4）相线应经开关控制；民用住宅严禁装设床头开关。
（5）为了安全和使用方便,任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。
（6）多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型或安装在其他场所控制。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

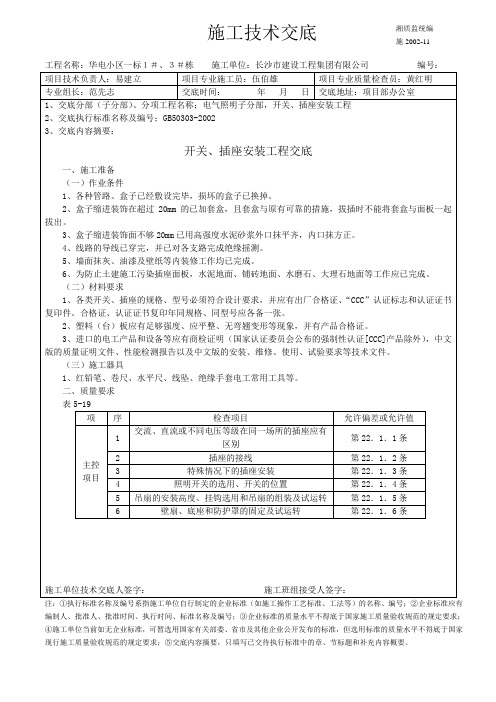

表C2-1工程名称交底日期年月日施工单位分项工程名称开关、插座安装工程交底提要开关、插座安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：③交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用。
3、接线：先将盒内甩出的导线留出维修长度（15～20cm）削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。
如开关、插座内为插接端子，将线芯折回头插入圆孔接线端子内（孔经允许压双线时），再用顶丝将其压紧，注意线芯不得外露。
4、接线时应特别注意：为了保证安全和使用功能，在配电回路中的各种导线连接，均不得在开关、插座的端子处以套接压线方式连接其它支路。
（三）开关、插座安装1、开关安装规定①安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致，且操作灵活，接触可靠。
②开关安装的位置应便于操作，开关边缘距门框的距离为～；若设计无特殊要求，扳把开关下底距地面高度为米；拉线开关距地面高度为2～3米，且拉线出口应垂直向下。
③并列安装的拉线开关的相邻间距不应小于20mm。
④相线应经开关控制；民用住宅严禁装设床头开关。
⑤为了安全和使用方便，任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。
⑥多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型或安装在其它处所控制。
2、插座安装规定①插座的安装高度应符合设计的规定，当设计无规定时，应符合下列要求：暗装和工业用插座距地面不应低于米，特殊场所暗装插座不应小于米；在住宅儿童活动场所应采用安全插座。
照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。
照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。
2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。
3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。
4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。
5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。
6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。
4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。
开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。
2.打上标记，在安装孔位置处进行打孔、铰扣。
3.将底座插到铰扣上，然后拧紧螺丝。
4.连接电线，保证接头安全可靠，颜色对应正确。
5.安装面板并拧紧螺丝。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.切断电源后，应使用电笔等测试工具检查线路是否带电。
4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。
5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。
风扇安装安装流程1.按照设计方案进行风扇的选型。
2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。
3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。
4.连接电源，启动风扇进行试运行，确保安装牢固。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
开关插座风扇安装工程技术交底
一.工程名称:
二.分部工程:电气
三.分项工程名称:开关、插座、风扇安装工程
四.交底内容:
1、所用材料应符合设计要求和规范规定,并应按规定取样试验,合格后方可使用。
2、开关、插座、接线盒和风扇及其附件应符合下列规定:
(1)查验合格证,防爆产品有防爆标志和防爆合格证号,实行安全认证制度的产品有安全认证标志。
(2)外观检查:开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全,风扇无损坏,涂层完整,调速器等附件适配。
(3)对开关、插座的电气和机械性能进行现场抽样检测。
检测规定如下:
1)不同极性带电部件间的电气间隙和爬电距离不小于3mm。
2)绝缘电阻值不小于5MΩ;
3)用自攻锁紧螺钉或自切螺钉安装的,螺钉与软塑固定件旋合长度不小于8mm,软塑固定件在经受10次拧紧退出试验后,无松动或掉渣,螺钉及螺纹无损坏现象;
4)金属间相旋合的螺钉螺母,拧紧后完全退出,反复5次仍能正常使用。
(4)对开关、插座、接线盒及其面板等塑料绝缘材料阻烯性能有异议时,按批抽样送有资质的试验室检测。
(5)照明开关插座、风扇安装:吊扇的吊钩预埋完成:电线绝缘测试应合格,顶棚和墙面的喷浆、油漆或壁纸等应基本完成,才能安装开关、插座和风扇。
3、插座接线应符合下列规定:
(1)单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下孔与零线连接:单相三孔插座,面对插座的右孔与相线连接,::左孔与零线连接;
(2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。
插座的接地端子不与需线端子连接。
同一场所的三相插座,接线的相序一致。
(3)接地(PE)或接零(PEN)线在插座间不串联连接。
(4)当不采用安全型插座时,托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m;
(5)暗装的插座面板紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁、无碎裂、划伤,装饰帽齐全;
(6)车间及试(实)验室的插座安装高度距地面不小于0.3m;特殊场所暗装的插座不小于0.15m;同一室内插座安装高度一致;
(7)地插座面板与地面齐平或紧贴地面,盖板固定牢固,密封良好。
4、照明开关安装应符合下列规定:
(1)同一建筑物、构筑物的开关采用同一批的产品,开关的通断位置一致,操作灵活、接触可靠;
(2)相线经开关控制;民用住宅无软线引至床边的床头开关。
(3)开关安装位置便于操作,开关边缘距门框边缘的距离0.15~0.2m,开关距地面高度1.3m;接线开关距地面高度2-3m,层高小于3m时,拉线开关距顶板不小于100mm,拉线出口垂直向下; (4)相同型呈并列安装在同一室内开关安装高度一致,且控制有序不错位。
并列安装的拉线开关的相邻间距不小于20mm;
(5)暗装的开关面板应紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁、无碎裂、划伤,装饰帽齐全。
5、吊扇安装应符合下列规定:
(1)吊扇挂钩安装牢固,吊扇挂钩的直径不小于吊扇挂销直径,且不小于8mm,有防振橡胶垫,挂销的防松零件齐全、可靠。
(2)吊扇扇叶距地面高度不小于2.5m;
(3)吊扇组装不改变扇叶角度,扇叶固定螺栓防松零件齐全;
(4)吊杆间、吊杆与电机间螺纹连接,啮合长度不小于20mm,且防松零件齐全坚固;
(5)吊扇接线正确,当运转时扇叶无明显颤动和异常声响。
(6)涂层完整,表面无划痕、无污染,吊杆上下扣碗安装牢固到位;
(7)同一室内并列安装的吊扇开关高度一致,且控制有序不错位。
6、壁扇安装应符合下列规定:
(1)壁扇低座采用尼龙塞或膨胀螺栓固定;尼龙塞或膨胀螺栓的数量不少于2个,且直径不小于8mm。
固定牢固可靠;
(2)壁扇防护罩扣紧,固定可靠,当运转时扇叶和防护罩无明显颤动和异常声响。
(3)壁扇下侧边缘距地面高度不小于1.8m;

;(4)涂层完整,表面无划痕、无污染,防护罩无变形
7、安装完成后应按规定做检查,试验并应签证齐全。
技术负责人:交底人:接受人:
