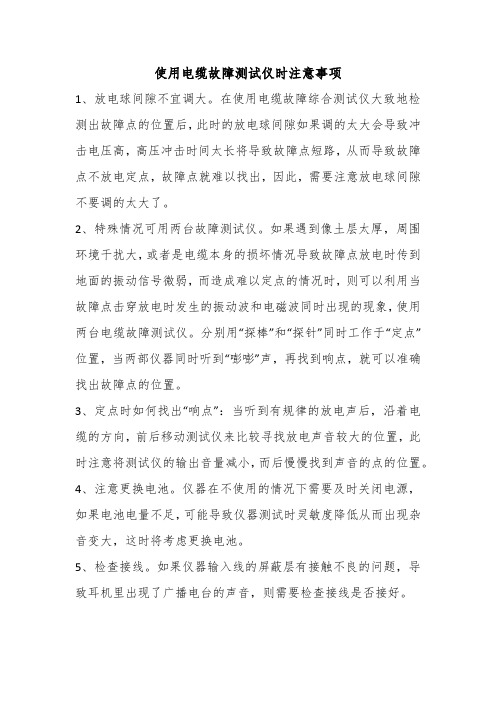

电缆故障测试仪试验须知

使用电缆故障测试仪时注意事项
1、放电球间隙不宜调大。

在使用电缆故障综合测试仪大致地检测出故障点的位置后，此时的放电球间隙如果调的太大会导致冲击电压高，高压冲击时间太长将导致故障点短路，从而导致故障点不放电定点，故障点就难以找出，因此，需要注意放电球间隙不要调的太大了。

2、特殊情况可用两台故障测试仪。

如果遇到像土层太厚，周围环境干扰大，或者是电缆本身的损坏情况导致故障点放电时传到地面的振动信号微弱，而造成难以定点的情况时，则可以利用当故障点击穿放电时发生的振动波和电磁波同时出现的现象，使用两台电缆故障测试仪。

分别用“探棒”和“探针”同时工作于“定点”位置，当两部仪器同时听到“嘭嘭”声，再找到响点，就可以准确找出故障点的位置。

3、定点时如何找出“响点”：当听到有规律的放电声后，沿着电缆的方向，前后移动测试仪来比较寻找放电声音较大的位置，此时注意将测试仪的输出音量减小，而后慢慢找到声音的点的位置。

4、注意更换电池。

仪器在不使用的情况下需要及时关闭电源，如果电池电量不足，可能导致仪器测试时灵敏度降低从而出现杂音变大，这时将考虑更换电池。

5、检查接线。

如果仪器输入线的屏蔽层有接触不良的问题，导致耳机里出现了广播电台的声音，则需要检查接线是否接好。

电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆线路中可能存在的故障点的仪器设备。

它可以帮助电力工程师和维修人员快速定位故障点，提高维修效率。

本文将介绍电缆故障检测仪器的使用方法，帮助读者更好地了解和应用该设备。

二、仪器准备在使用电缆故障检测仪器之前，首先需要准备好以下设备：1. 电缆故障检测仪器：根据实际需要选择合适的仪器型号和规格。

2. 电缆测试线：用于连接仪器和被测电缆的测试线，根据电缆类型选择合适的测试线。

3. 电缆接地夹：用于将测试线与电缆接地，确保测量的准确性和安全性。

4. 电池或电源适配器：提供电缆故障检测仪器的电源。

三、仪器的使用步骤1. 连接测试线将电缆测试线的一端连接到电缆故障检测仪器的测试接口上，另一端连接到被测电缆的两个测试点上。

确保连接牢固，并注意连接的极性是否正确。

2. 设置仪器参数根据实际需要，设置电缆故障检测仪器的参数。

常见的参数包括：测量范围、测量精度、采样频率等。

根据被测电缆的特点和故障类型，选择合适的参数设置。

3. 开始测量打开电缆故障检测仪器的电源开关，确保仪器正常启动。

根据仪器的使用说明书，选择相应的测量模式和测量方法。

通常有时域反射法、频域反射法和电流法等多种测量方法可供选择。

根据具体情况，选择合适的测量方法。

4. 分析测量结果根据测量结果，分析电缆线路中可能存在的故障点。

常见的故障类型包括：短路、断路、绝缘故障等。

根据测量结果和故障类型，判断故障点的位置和性质。

5. 故障点定位根据分析的结果，使用电缆故障检测仪器提供的定位功能，确定故障点的具体位置。

根据仪器的显示屏或指示灯，可以精确地定位故障点。

6. 故障点修复根据定位的故障点，进行相应的修复工作。

修复措施根据故障类型的不同而有所差异，可以采取绝缘修复、线路连接修复、短路处理等方法。

7. 测量结果记录在测量完成后，将测量结果记录下来，包括故障点位置、故障类型、修复措施等信息。

记录的信息可以作为后续的参考，帮助日后的维护和故障排除工作。

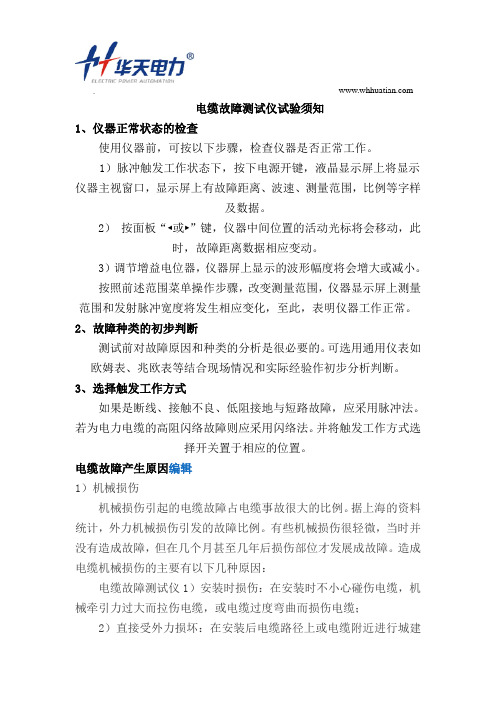

电缆故障测试仪试验须知1、仪器正常状态的检查使用仪器前，可按以下步骤，检查仪器是否正常工作。

1）脉冲触发工作状态下，按下电源开键，液晶显示屏上将显示仪器主视窗口，显示屏上有故障距离、波速、测量范围，比例等字样及数据。

2）按面板“◄或►”键，仪器中间位置的活动光标将会移动，此时，故障距离数据相应变动。

3）调节增益电位器，仪器屏上显示的波形幅度将会增大或减小。

按照前述范围菜单操作步骤，改变测量范围，仪器显示屏上测量范围和发射脉冲宽度将发生相应变化，至此，表明仪器工作正常。

2、故障种类的初步判断测试前对故障原因和种类的分析是很必要的。

可选用通用仪表如欧姆表、兆欧表等结合现场情况和实际经验作初步分析判断。

3、选择触发工作方式如果是断线、接触不良、低阻接地与短路故障，应采用脉冲法。

若为电力电缆的高阻闪络故障则应采用闪络法。

并将触发工作方式选择开关置于相应的位置。

电缆故障产生原因编辑1）机械损伤机械损伤引起的电缆故障占电缆事故很大的比例。

据上海的资料统计，外力机械损伤引发的故障比例。

有些机械损伤很轻微，当时并没有造成故障，但在几个月甚至几年后损伤部位才发展成故障。

造成电缆机械损伤的主要有以下几种原因：电缆故障测试仪1）安装时损伤：在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；2）直接受外力损坏：在安装后电缆路径上或电缆附近进行城建 施工，使电缆受到直接的外力损伤；3）行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；4）因自然现象造成的损伤：如中间接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。

（2）绝缘受潮绝缘受潮后引起故障。

造成电缆受潮的主要原因有：1）因接头盒或终端盒结构不密封或安装不良而导致进水；2）电缆制造不良，金属护套有小孔或裂缝；3）金属护套因被外物刺伤或腐蚀穿孔；（3）绝缘老化变质电缆绝缘介质内部气隙在电场作用下产生游离使绝缘下降。

故障电缆测试仪使用方法
准备工作：使用电缆故障测试仪之前，需要做好以下准备工作：准备好电缆故障测试仪、相应的连接线、绝缘胶带等工具和材料；了解电缆的型号、规格和长度等基本信息；确保测试环境安全，遵守相关安全规定。

连接设备：将电缆故障测试仪的电源线连接到电源插座上，并确保电源正常工作；将电缆故障测试仪的信号线连接到相应的信号输入端口上；将测试探头连接到电缆的待测部位。

设置参数：根据实际情况设置相应的参数和条件，如测试电压、测试频率等。

开始测试：在一切准备就绪后，开始测试。

观察仪器面板上的指示灯，确保测试过程正常进行。

分析测试结果：根据仪器显示的波形和数据，分析测试结果。

通过波形的幅度、位置等信息，判断故障的性质和位置。

故障定位：在确定了故障的性质和大致位置后，使用相应的定位方法进行精确的定位。

修复故障：在找到故障点后，进行修复工作。

关闭仪器：测试完成后，关闭仪器电源，整理好测试线和其他附件。

智能型电缆故障检测仪操作规程一、检测前准备工作1. 确保电缆故障检测仪完好，并检查所有连接线路是否安全可靠。

2. 将电缆故障检测仪与电源连接，并确认电源电压符合要求。

3. 准备好需要检测的电缆，并清理电缆表面，确保无灰尘、油污等干扰物。

二、仪器参数设置1. 打开电缆故障检测仪，进入参数设置界面。

2. 根据电缆的类型和长度，选择合适的测试参数。

3. 根据需要，设置测试的频率范围，并确保频率范围内的参数符合要求。

4. 设置测试的采样率和数据记录时间。

5. 根据需要设置信号发生器的频率和幅度。

三、接线操作1. 将电缆故障检测仪的输出端与电缆端子连接，确保连接牢固、接触良好。

2. 将电缆故障检测仪的输入端连至地线或地线接地点。

3. 按照电缆故障检测仪的接线图进行正确的接线操作。

四、测试操作1. 点击开始测试按钮，开始进行电缆故障的检测。

2. 观察测试仪器上显示的数据和曲线变化，判断是否存在电缆故障。

3. 如果存在故障，根据故障类型和位置，采取相应的修复措施。

4. 在测试过程中，注意观察仪器的运行状态，如发现异常应立即停机排除故障。

五、数据分析1. 完成测试后，保存测试数据并导出到电脑或存储设备。

2. 使用专业的数据分析软件进行电缆故障数据的处理和分析。

3. 根据分析结果，对电缆故障位置和类型进行判断和定位。

六、设备维护1. 每次使用后，及时对仪器进行清洁和检查。

2. 定期对仪器进行维护，并确保仪器的性能和精度。

3. 严格按照仪器的操作手册进行维护和保养。

七、安全注意事项1. 使用电缆故障检测仪时，遵守相关的安全规定和操作规程。

2. 操作过程中要注意防止触电和短路，避免发生意外事故。

3. 在使用仪器时，严禁将液体或金属物质倒入仪器内部。

4. 在操作高压电缆时，要佩戴绝缘手套和绝缘鞋，并保持安全距离。

5. 禁止将仪器暴露在高温、潮湿或有腐蚀性气体的环境中使用。

总结：智能型电缆故障检测仪操作规程包括检测前准备工作、仪器参数设置、接线操作、测试操作、数据分析、设备维护和安全注意事项等内容。

电缆故障测试仪应用注意事项电缆故障测试仪应用注意事项电缆故障测试仪是一套综合性的设备。

用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的测试。

还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。

电缆故障测试仪使用过程中的注意事项：1.脉冲法测试时，注意要甩掉局内全部设备，在ZUi外线上进行测量。

2.使用闪络法测试时，必需将触发工作方式开关置于“闪络”位置。

3.在使用直闪法或冲闪法测试时，要注意人身安全及设备安全。

必需接好地线。

4.在闪络法测试结束后，切断电源，拆除本仪器与高压测试装置的连接线，再对高压电容器和电缆的所贮电荷进行放电。

放电时,应先加限流电阻R限制放电电流以使电流缓慢放电，待电容器上电压降低后，再直接对地放电电路中电阻为零，瞬间放电电流可高达几百安培，将发生严重的设备或人身事故。

.在直闪法测试过程中，必需注意监视故障的泄漏电流若电流蓦地增大，故障闪络现象未曾显现，应立刻降低试验电压，改用冲闪法测试。

电缆故障测试仪系统的畅通和电力的输送有赖于电缆线路的正常运行。

一旦线路发生障碍，就会造成通信和电力的停止，如不能及时查出故障并快速予以排出，就会造成很大的经济损失和不良的社会影响。

因此，维护人员应当在工作过程中注意保证电缆故障测试仪能正常运行。

附上目前使用范围比较广的MS801C电缆故障测试仪的实在参数供大家参考：1.测试距离：单端测试距离WIO千米2.zui短测试距（盲区）：小于V/15（米）其中：V电波在被测电缆中的传播速度3.测试误差：相对误差：≤2%;误差：故障点在千米以内W15米故障点在千米以上＜20米4.读数辨别率:V/60米其中：V电波在被测电缆中的传播速度Q如：“油浸纸电缆”，电波传播速度为160m∕us仪器的读数zui小辨别率为2.66米，即屏幕上光标每移动一点，读数变动2.6米。

电缆故障测试仪的使用方法一、准备工作1.确保测试仪内部的电源已经接通，并确认电池电量充足。

如果使用外接电源供电，确保电源已连接并正常工作。

2.将测试仪的测量端口与待测试的电缆连接。

确保连接牢固且接触良好。

3.打开测试仪的电源开关，确保仪器开始工作。

二、测试前的设置1.根据待测试电缆的特性和要求，设置合适的测量参数。

这些参数包括电压范围、电流大小、测量时间等。

可以参考电缆的技术规格书或相关标准确定参数。

2.设置测试仪的工作模式。

测试仪通常具有多种工作模式，如直流模式、交流模式、脉冲模式等。

根据电缆的特性选择合适的工作模式。

三、开始测试1.先进行预测试。

预测试主要是为了了解电缆的整体状态，检测是否存在明显的故障点。

预测试可以通过测量电缆的电阻来进行，也可以通过对电缆施加一定的电压或电流来进行。

2.根据测试仪的指示进行测量。

根据测量参数的设置，在测试仪上选择相应的测量功能和范围。

按下开始按钮开始测量。

四、分析测量结果1.测量结果通常会以数字或图形的形式显示在测试仪的屏幕上。

根据显示的结果，可以判断电缆是否存在故障以及故障的类型和位置。

2.通过比较测量结果和标准值，可以评估电缆的质量和性能，并确定是否需要进行维修或更换。

五、记录和报告1.对于每次测试，应当记录相关信息，包括测试时间、测试地点、测试参数、测量结果等。

这些信息可以用于后续分析和比较。

2.如果发现故障，应当及时报告给相关人员，并提供详细的测试结果和建议。

六、注意事项1.在使用电缆故障测试仪之前，必须仔细阅读并遵守测试仪的操作手册和安全提示。

2.在使用测试仪时，要保证仪器处于安全的工作环境中，远离高温、潮湿和易燃物品等。

3.测试时应当注意避免错误的接线，确保电缆和测试仪之间的连接正确可靠。

4.注意安全使用高压电源。

在使用高压模式进行测试时，必须遵守相关的安全操作规程，并戴好防护设备。

6.定期对测试仪进行检查和校准，确保其工作正常和准确。

总结：电缆故障测试仪的使用方法主要包括准备工作、测试前的设置、开始测试、分析测量结果、记录和报告以及注意事项。

电缆故障测试检测查找仪器使用方法电缆故障测试检测查找仪器使用方法---1. 简介电缆是电力传输的关键组成部分，在工业生产和日常生活中发挥着重要作用。

然而，电缆在长时间使用后可能会出现故障，导致电力传输中断或不稳定。

为了有效地检测和查找电缆故障，我们需要使用专业的电缆故障测试检测查找仪器。

本文将介绍这些仪器的使用方法，帮助用户快速准确地定位电缆故障。

2. 仪器准备在开始使用电缆故障测试检测查找仪器之前，需要进行一些准备工作。

以下是准备工作的步骤：- 确保所需仪器已全部准备齐全，包括电缆故障测试仪、电缆定位仪、电缆局放仪等。

- 阅读仪器的用户手册，了解仪器的功能和操作流程。

- 根据需要准备好测试电缆，确保其符合测试要求。

3. 电缆故障测试检测仪的使用方法电缆故障测试检测仪是一种用于测量和判断电缆绝缘状态的仪器。

以下是电缆故障测试检测仪的使用方法：1. 将电缆故障测试检测仪连接到电缆上，并确保连接牢固。

2. 根据仪器的要求选择相应的测量模式。

- 若只需测量电缆的绝缘电阻，则选择绝缘电阻测量模式。

- 若需要测量电缆的介质损耗，则选择介质损耗测量模式。

- 若需要检测电缆的局部放电情况，则选择局部放电测量模式。

3. 按下仪器上的开始测试按钮，待测试结果显示在仪器的屏幕上。

4. 根据测试结果，判断电缆的绝缘状况是否正常。

- 若测试结果显示绝缘电阻过低，则说明电缆出现绝缘故障。

- 若测试结果显示介质损耗过大，则说明电缆出现介质故障。

- 若测试结果显示局部放电存在，则说明电缆出现局部放电故障。

4. 电缆定位仪的使用方法电缆定位仪是一种用于定位电缆故障点的仪器。

以下是电缆定位仪的使用方法：1. 将电缆定位仪连接到电缆上，并确保连接牢固。

2. 打开电缆定位仪，并选择定位模式。

- 若只需定位电缆故障的大致位置，则选择粗略定位模式。

- 若需要更准确地定位电缆故障点，则选择精确定位模式。

3. 沿着电缆线路移动电缆定位仪，观察仪器上的指示灯或屏幕显示。

电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆故障的专用设备，它能够帮助用户快速准确地定位电缆中的故障点。

本文将介绍电缆故障检测仪器的使用方法，希望能够对读者有所帮助。

二、准备工作在使用电缆故障检测仪器之前，需要进行一些准备工作。

首先，确保电缆系统处于停电状态，以免给操作人员带来安全隐患。

其次，检查仪器是否正常工作，确保电源充足，连接线路无损坏。

最后，对仪器进行校准，以确保测试结果准确可靠。

三、仪器操作步骤1. 连接电缆：首先，将电缆故障检测仪器的探头与测试电缆相连接。

确保连接牢固可靠，避免接触不良导致测试结果不准确。

2. 设置参数：根据实际情况，设置仪器的测试参数。

一般来说，参数包括测试频率、测试电压等。

根据电缆类型和故障类型的不同，需要设置不同的参数，以便更好地检测故障点。

3. 开始测试：在设置参数完成后，点击仪器上的开始测试按钮，仪器将开始工作。

在测试过程中，仪器会对电缆进行多次测试，以获取更准确的测试结果。

4. 分析结果：测试完成后，仪器会自动生成测试报告。

用户可以通过仪器的屏幕或者连接到电脑上进行查看。

报告中会显示电缆的故障点、故障类型以及故障距离等信息，用户可以根据报告来判断电缆的故障情况。

5. 故障定位：根据报告中的故障距离信息，用户可以通过测量距离的方法，迅速准确地定位电缆故障点。

一般来说，可以通过测量到故障点的距离，计算出距离电缆起点的长度，从而准确定位故障点。

四、注意事项1. 在使用电缆故障检测仪器时，必须严格按照操作步骤进行操作，避免误操作导致仪器损坏或测试结果不准确。

2. 在操作过程中，应注意安全，避免触碰高压部分，以免发生触电事故。

3. 仪器使用完毕后，应及时进行清洁和维护，保持仪器的正常工作状态。

4. 在进行故障定位时，应根据实际情况选择合适的测量方法，以确保定位的准确性。

五、总结电缆故障检测仪器是现代化电力设备维护的重要工具，掌握其使用方法对于电力行业的从业人员来说至关重要。

电缆故障测试检测查找仪器使用方法1. 引言电缆故障是电力系统中常见的问题之一，对其进行准确、快速的检测是确保电力系统正常运行的关键。

电缆故障测试检测查找仪器是一种专用设备，能够帮助用户快速定位故障点，提高电缆故障处理的效率。

本文将介绍电缆故障测试检测查找仪器的使用方法。

2. 准备工作在开始使用电缆故障测试检测查找仪器之前，需要进行一些准备工作。

2.1 确认仪器型号和功能不同型号的电缆故障测试检测查找仪器可能具有不同的功能和操作方式，使用前要确保自己了解并熟悉所使用的仪器。

2.2 确保仪器正常工作检查仪器的电源是否供电正常，仪器是否处于正常工作状态。

2.3 准备测试线缆和测试点根据需要测试的电缆长度和位置，准备好适用于测试的线缆和测试点。

3. 操作步骤以下是电缆故障测试检测查找仪器的使用步骤：3.1 连接仪器和电缆将电缆故障测试检测查找仪器的测试线缆连接至待测试电缆的两个断点上。

确保连接牢固，没有松动。

3.2 设置测试参数根据实际需要，设置仪器的测试参数，如测试电流、测试频率、故障定位模式等。

根据仪器型号的不同，操作方式也会有所差异，建议参考仪器的使用手册进行设置。

3.3 开始测试按下仪器上的测试按钮或开始键，仪器会开始对电缆进行故障测试。

测试过程中，仪器会自动采集相关数据，并根据数据分析出故障点的位置。

3.4 查找故障点根据仪器显示的故障点位置信息，可以通过以下方式进行查找故障点：使用电缆故障定位仪器提供的导引功能，按照仪器显示的故障点位置，逐步向故障点移动，并观察仪器变化。

使用仪器提供的声音或图像引导功能，根据声音或图像的变化来确定故障点的位置。

3.5 故障修复定位到故障点后，采取相应的修复措施，如更换受损的电缆部分、修复接头等。

3.6 测试确认在故障修复后，需要进行测试确认，确保故障已经修复，并没有引起其他问题。

4. 注意事项在使用电缆故障测试检测查找仪器时，需要注意以下事项：使用仪器前，务必仔细阅读并遵守其使用手册中的注意事项和安全操作规程。
