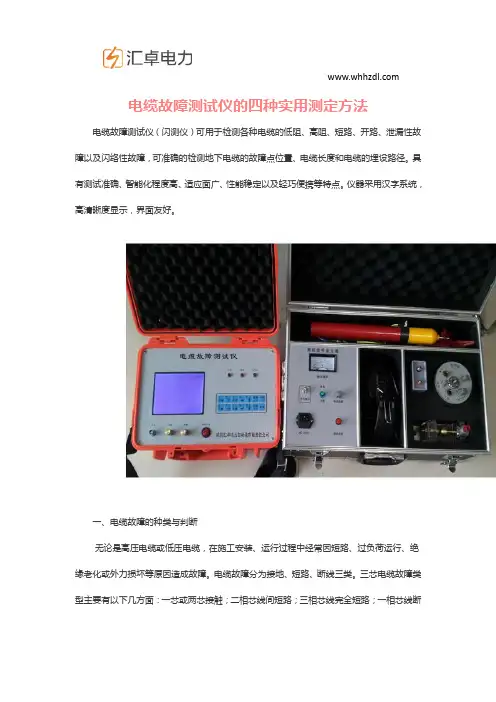

电缆故障测试仪的四种实用测定方法电缆故障测试仪(闪测仪)可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。
具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。
仪器采用汉字系统,高清晰度显示,界面友好。
一、电缆故障的种类与判断无论是高压电缆或低压电缆,在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力损坏等原因造成故障。
电缆故障分为接地、短路、断线三类。
三芯电缆故障类型主要有以下几方面:一芯或两芯接触;二相芯线间短路;三相芯线完全短路;一相芯线断线或多相断线。
对于直接短路或断线故障用万用表可直接测量判断,对于非直接短路和接池故障,用兆欧表遥测芯线间绝缘电阻或芯线对地绝缘电阻,根据其阻值可判定故障类型。
二、电缆故障点的查找方法1、测声法所谓测声法就是根据故障电缆放电的声音进行查找,该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
此方法所用设备为直流耐压试验机。
电路接线如图1所示,其中SYB为高压试验变压器,C为高压电容器,ZL为高压整流硅堆,R为限流电阻,Q为放电球间隙,L为电缆芯线。
当电容器C充电到一定电压值时,球间隙对电缆故障芯线放电,在故障处电缆芯线对绝缘层放电产生"滋、滋"的火花放电声,再在杂噪声音最小的时候,借助耳聋助听器或医用听诊器等音频放大设备进行查找。
查找时,将拾音器贴近地面,沿电缆走向慢慢移动,当听到"滋、滋"放电声最大时,该处即为故障点。
使用该方法一定要注意安全,在试验设备端和电缆末端应设专人监视。
2、电桥法电桥法就是双臂电桥测出电缆芯线的直流电阻值,再准确测量电缆实际长度,按照电缆长度与电阻的正比例关系,计算的故障点。
该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障,判断误差一般不大于3m,对于故障点接触电阻大于1Ω的故障,可采用加高电压烧穿的方法使电阻降至1Ω以下,再按此方法测量。

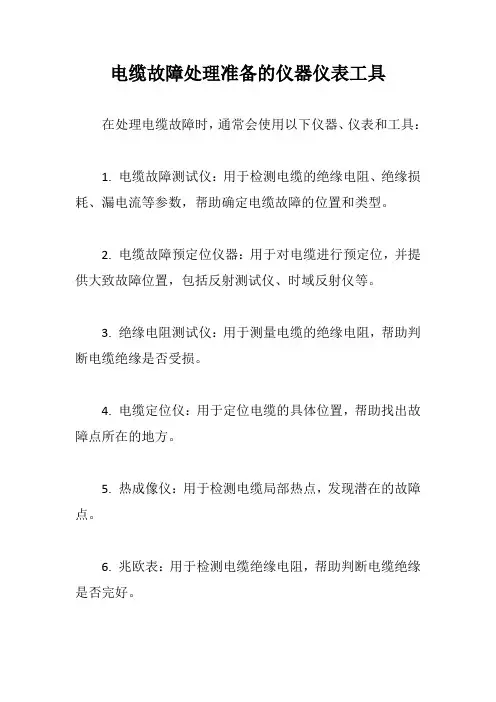

电缆故障处理准备的仪器仪表工具
在处理电缆故障时,通常会使用以下仪器、仪表和工具:
1. 电缆故障测试仪:用于检测电缆的绝缘电阻、绝缘损耗、漏电流等参数,帮助确定电缆故障的位置和类型。
2. 电缆故障预定位仪器:用于对电缆进行预定位,并提供大致故障位置,包括反射测试仪、时域反射仪等。
3. 绝缘电阻测试仪:用于测量电缆的绝缘电阻,帮助判断电缆绝缘是否受损。
4. 电缆定位仪:用于定位电缆的具体位置,帮助找出故障点所在的地方。
5. 热成像仪:用于检测电缆局部热点,发现潜在的故障点。
6. 兆欧表:用于检测电缆绝缘电阻,帮助判断电缆绝缘是否完好。
7. 电缆故障定位设备:利用放电测量和反射测量等原理,对电缆进行准确的故障定位。
8. 手持式数字示波器:用于检测电缆上的信号波形,帮助分析故障类型。
9. 破坏测试设备:如局放电检测仪器,用于检测电缆局部放电现象,帮助判断电缆绝缘状态。
10. 万用表、电压表等基本电工仪器:用于基本的电气参数测试和测量。
11. 绝缘剥离工具、绝缘测试仪:用于对电缆进行绝缘测试、剥离绝缘等操作。
以上仪器、仪表和工具可以帮助工程师和技术人员快速、准确地定位电缆故障问题,并进行有效的维修和处理。
需要根据具体故障类型和工作环境选用合适的仪器和工具。

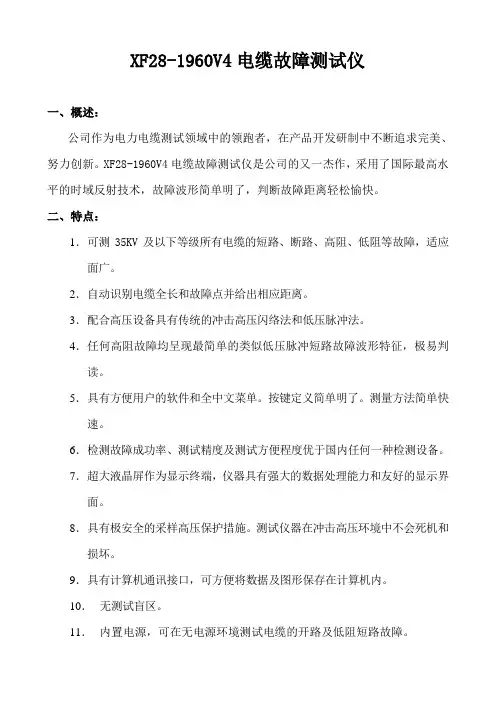

XF28-1960V4电缆故障测试仪一、概述:公司作为电力电缆测试领域中的领跑者,在产品开发研制中不断追求完美、努力创新。
XF28-1960V4电缆故障测试仪是公司的又一杰作,采用了国际最高水平的时域反射技术,故障波形简单明了,判断故障距离轻松愉快。
二、特点:1.可测35KV及以下等级所有电缆的短路、断路、高阻、低阻等故障,适应面广。
2.自动识别电缆全长和故障点并给出相应距离。
3.配合高压设备具有传统的冲击高压闪络法和低压脉冲法。
4.任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征,极易判读。
5.具有方便用户的软件和全中文菜单。
按键定义简单明了。
测量方法简单快速。
6.检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。
7.超大液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面。
8.具有极安全的采样高压保护措施。
测试仪器在冲击高压环境中不会死机和损坏。
9.具有计算机通讯接口,可方便将数据及图形保存在计算机内。
10.无测试盲区。
11.内置电源,可在无电源环境测试电缆的开路及低阻短路故障。
三、技术参数:1.测试方法:冲击高压闪络法;低压脉冲法。
2.冲击高压:35KV及以下电力电缆。
3.数据采样速率:80MHz、40 MHz、20MHz、10 MHz。
4.测试距离:>64Km。
5.读数分辨率:1m。
6.系统测试精度:小于50cm。
7.测试电缆脉宽设有:“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
8.所有的高阻故障波形仅有一种,即类似低压脉冲法的短路故障波形。
9.具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。
可以储存200条以上的现场测试波形。
10.能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比,可自动判断故障距离。
11.内置电源:充满电后仪器可连续工作3小时以上,亦可外接交流电源工作。

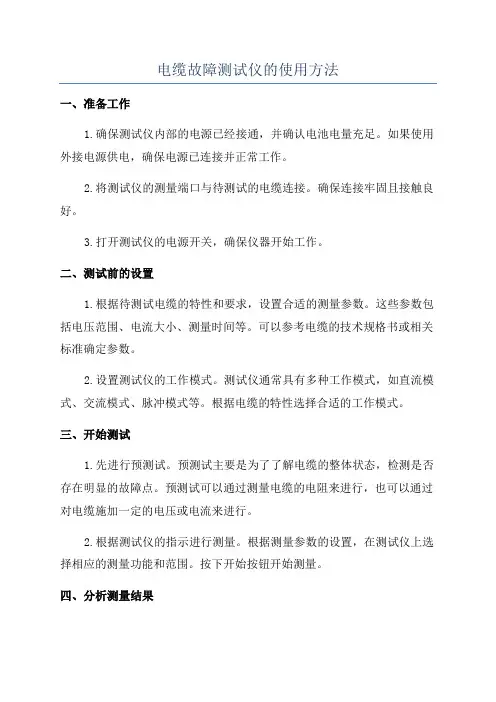

电缆故障测试仪的使用方法一、准备工作1.确保测试仪内部的电源已经接通,并确认电池电量充足。
如果使用外接电源供电,确保电源已连接并正常工作。
2.将测试仪的测量端口与待测试的电缆连接。
确保连接牢固且接触良好。
3.打开测试仪的电源开关,确保仪器开始工作。
二、测试前的设置1.根据待测试电缆的特性和要求,设置合适的测量参数。
这些参数包括电压范围、电流大小、测量时间等。
可以参考电缆的技术规格书或相关标准确定参数。
2.设置测试仪的工作模式。
测试仪通常具有多种工作模式,如直流模式、交流模式、脉冲模式等。
根据电缆的特性选择合适的工作模式。
三、开始测试1.先进行预测试。
预测试主要是为了了解电缆的整体状态,检测是否存在明显的故障点。
预测试可以通过测量电缆的电阻来进行,也可以通过对电缆施加一定的电压或电流来进行。
2.根据测试仪的指示进行测量。
根据测量参数的设置,在测试仪上选择相应的测量功能和范围。
按下开始按钮开始测量。
四、分析测量结果1.测量结果通常会以数字或图形的形式显示在测试仪的屏幕上。
根据显示的结果,可以判断电缆是否存在故障以及故障的类型和位置。
2.通过比较测量结果和标准值,可以评估电缆的质量和性能,并确定是否需要进行维修或更换。
五、记录和报告1.对于每次测试,应当记录相关信息,包括测试时间、测试地点、测试参数、测量结果等。
这些信息可以用于后续分析和比较。
2.如果发现故障,应当及时报告给相关人员,并提供详细的测试结果和建议。
六、注意事项1.在使用电缆故障测试仪之前,必须仔细阅读并遵守测试仪的操作手册和安全提示。
2.在使用测试仪时,要保证仪器处于安全的工作环境中,远离高温、潮湿和易燃物品等。
3.测试时应当注意避免错误的接线,确保电缆和测试仪之间的连接正确可靠。
4.注意安全使用高压电源。
在使用高压模式进行测试时,必须遵守相关的安全操作规程,并戴好防护设备。
6.定期对测试仪进行检查和校准,确保其工作正常和准确。
总结:电缆故障测试仪的使用方法主要包括准备工作、测试前的设置、开始测试、分析测量结果、记录和报告以及注意事项。

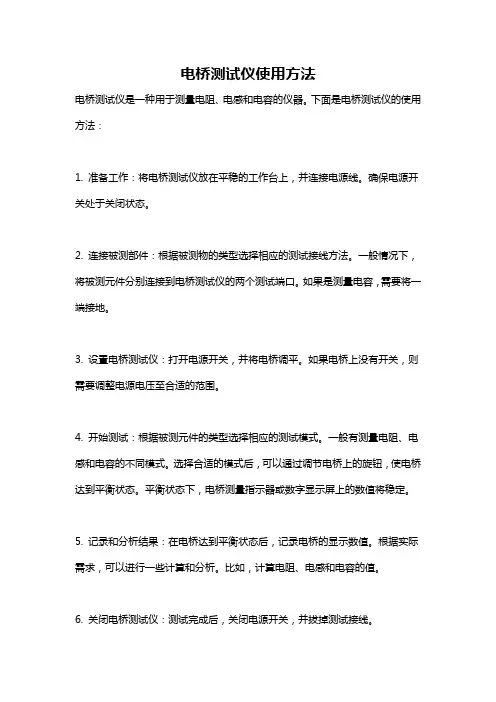

电桥测试仪使用方法
电桥测试仪是一种用于测量电阻、电感和电容的仪器。
下面是电桥测试仪的使用方法:

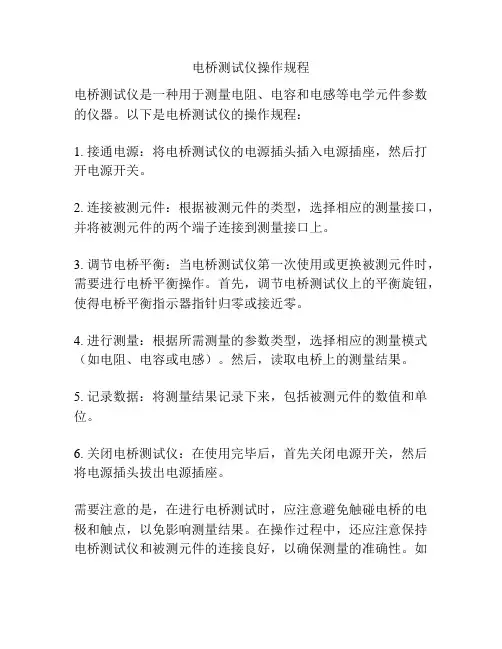

1. 准备工作:将电桥测试仪放在平稳的工作台上,并连接电源线。
确保电源开关处于关闭状态。
2. 连接被测部件:根据被测物的类型选择相应的测试接线方法。
一般情况下,将被测元件分别连接到电桥测试仪的两个测试端口。
如果是测量电容,需要将一端接地。
3. 设置电桥测试仪:打开电源开关,并将电桥调平。
如果电桥上没有开关,则需要调整电源电压至合适的范围。
4. 开始测试:根据被测元件的类型选择相应的测试模式。
一般有测量电阻、电感和电容的不同模式。
选择合适的模式后,可以通过调节电桥上的旋钮,使电桥达到平衡状态。
平衡状态下,电桥测量指示器或数字显示屏上的数值将稳定。
5. 记录和分析结果:在电桥达到平衡状态后,记录电桥的显示数值。
根据实际需求,可以进行一些计算和分析。
比如,计算电阻、电感和电容的值。
6. 关闭电桥测试仪:测试完成后,关闭电源开关,并拔掉测试接线。
注意事项:
- 在操作电桥测试仪之前,确保已经仔细阅读并理解了使用说明书。
- 操作过程中,要小心避免触碰到裸露的导线和测试部件。
- 如果电桥测试仪在使用过程中出现任何问题,应立即停止使用,并请专业人员进行检修。

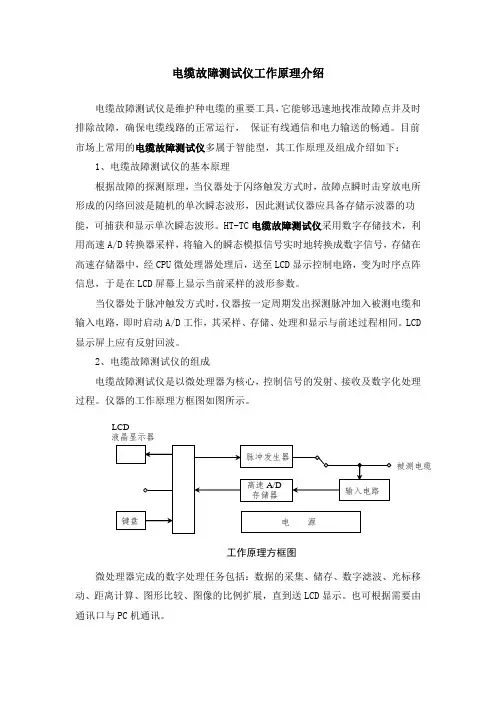

电缆故障测试仪工作原理介绍电缆故障测试仪是维护种电缆的重要工具,它能够迅速地找准故障点并及时排除故障,确保电缆线路的正常运行, 保证有线通信和电力输送的畅通。
目前市场上常用的电缆故障测试仪多属于智能型,其工作原理及组成介绍如下:1、电缆故障测试仪的基本原理根据故障的探测原理,当仪器处于闪络触发方式时,故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形,因此测试仪器应具备存储示波器的功能,可捕获和显示单次瞬态波形。
HT-TC 电缆故障测试仪采用数字存储技术,利用高速A/D 转换器采样,将输入的瞬态模拟信号实时地转换成数字信号,存储在高速存储器中,经CPU 微处理器处理后,送至LCD 显示控制电路,变为时序点阵信息,于是在LCD 屏幕上显示当前采样的波形参数。
当仪器处于脉冲触发方式时,仪器按一定周期发出探测脉冲加入被测电缆和输入电路,即时启动A/D 工作,其采样、存储、处理和显示与前述过程相同。
LCD 显示屏上应有反射回波。
2、电缆故障测试仪的组成电缆故障测试仪是以微处理器为核心,控制信号的发射、接收及数字化处理过程。
仪器的工作原理方框图如图所示。
微处理器完成的数字处理任务包括:数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展,直到送LCD 显示。
也可根据需要由通讯口与PC 机通讯。
微处理器脉冲发生器 高速A/D 存储器 电 源 输入电路 键盘 被测电缆 LCD 液晶显示器 工作原理方框图脉冲发生器是根据微处理器送来的编码信号,自动形成一定宽度的逻辑脉冲。
此脉冲经发射电路转换成高幅值的发射脉冲,送至被测电缆上。
高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号,最后送微处理器进行处理。
键盘是人机对话的窗口,操作人员可根据测试需要通过键盘将命令输入给计算机,然后由计算机控制仪器完成某一测试功能。
以上介绍涉及到的一款产品是HT-TC电缆故障测试仪,它是华天电力全新打造的一款高性价比电缆故障检测仪器,能对电缆的高阻闪络故障、高低阻性的接地、短路和电缆的断线、接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。
电缆故障测试仪原理
电缆故障测试仪原理:
电缆故障测试仪是用于检测电缆中的故障位置和类型的一种仪器设备。
其原理是基于频域反射技术(FDR)和时域反射技术(TDR)。
在测试前,测试仪通过发射电磁波信号(如电压、电流或光脉冲)进入电缆中。
当信号遇到电缆中的故障(如开路、短路或局部故障)时,一部分信号会反射回来。
对于基于频域反射技术的测试仪,它会分析反射信号的频率特性。
不同类型的故障会导致不同的频率响应,通过对反射信号的频率分析可以确定故障的位置和类型。
对于基于时域反射技术的测试仪,它会分析反射信号的时间特性。
测试仪会测量信号往返的时间,根据信号的传播速度和时间来计算故障的距离。
无论是频域反射技术还是时域反射技术,测试仪都会将收到的反射信号进行处理和显示。
通常会以波形图或者故障距离值的形式展示结果。
通过使用电缆故障测试仪,用户可以快速定位电缆中的故障,并准确识别故障的类型。
这样就可以有效地提高故障排除的效率和准确性,为电缆维护和维修提供有力的技术支持。

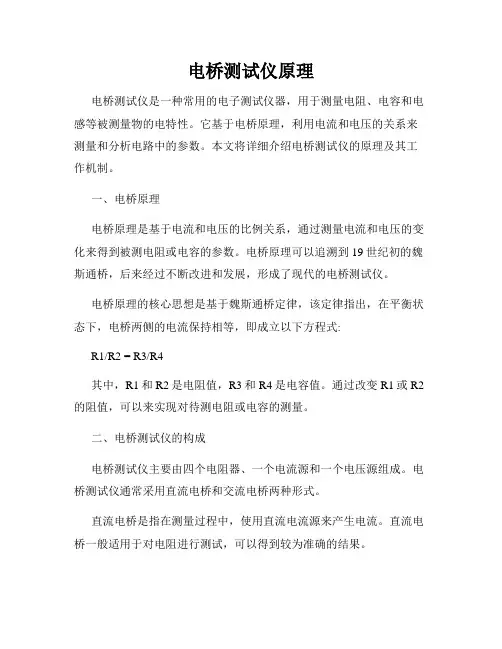

电桥测试仪原理电桥测试仪是一种常用的电子测试仪器,用于测量电阻、电容和电感等被测量物的电特性。
它基于电桥原理,利用电流和电压的关系来测量和分析电路中的参数。
本文将详细介绍电桥测试仪的原理及其工作机制。
一、电桥原理电桥原理是基于电流和电压的比例关系,通过测量电流和电压的变化来得到被测电阻或电容的参数。
电桥原理可以追溯到19世纪初的魏斯通桥,后来经过不断改进和发展,形成了现代的电桥测试仪。
电桥原理的核心思想是基于魏斯通桥定律,该定律指出,在平衡状态下,电桥两侧的电流保持相等,即成立以下方程式:R1/R2 = R3/R4其中,R1和R2是电阻值,R3和R4是电容值。
通过改变R1或R2的阻值,可以来实现对待测电阻或电容的测量。
二、电桥测试仪的构成电桥测试仪主要由四个电阻器、一个电流源和一个电压源组成。
电桥测试仪通常采用直流电桥和交流电桥两种形式。
直流电桥是指在测量过程中,使用直流电流源来产生电流。
直流电桥一般适用于对电阻进行测试,可以得到较为准确的结果。
交流电桥是指在测量过程中,使用交流电源来产生电流。
交流电桥则适用于对电容和电感的测量。
三、电桥测试仪的工作原理电桥测试仪工作原理如下:1. 对于电阻测量:我们将待测电阻连接到电桥的两个端口之间,通过调节测量引脚之间的电阻值,使得电桥处于平衡状态。
此时,电流在电桥中的分布相等,读取测量引脚的电阻值即可得到待测电阻的值。
2. 对于电容测量:我们将待测电容连接到电桥的两个端口之间,通过调节测量引脚之间的电容值,使得电桥处于平衡状态。
此时,通过读取测量引脚的电容值即可测量待测电容的参数。
3. 对于电感测量:我们将待测电感连接到电桥的两个端口之间,通过调节测量引脚之间的电感值,使得电桥处于平衡状态。
此时,通过读取测量引脚的电感值即可测量待测电感的参数。
四、电桥测试仪的应用电桥测试仪在科研、工程和生产过程中有广泛的应用。
主要应用领域包括:1. 电阻测试:电桥测试仪可以用于测量各种电阻元件的电阻值,包括电阻器、电阻板等。
电缆故障测试仪使用手册及操作说明电缆故障测试仪是用于解决高低压电力电缆的断线、短路、接地、高阻等故障的的查找和定位,集合了高压闪络法和跨步电压法的基本原理,实现了距离测量,路径寻迹和故障定位的主要功能,下面讲一下电力故障测试仪最直接有效的使用方法。
电缆发生故障后,首先不要急于去测量,而是要去分析故障的现状,比如:故障的类型,故障的损坏程度,采用哪种方法最合适,否则,盲目的测量,只会是徒劳的。
低压脉冲法的实操步骤首先将测试电缆与测试仪相连接,测试仪的红色线接电缆的故障相,测试仪黑色线接大地,打开测试仪进入测试界面。
‘测量范围按键’,调整液晶屏上显示的测量范围,共有七档,每按一次范围增加一倍,若最大时,按“测量范围”键,将回到最小的那一档,档位的选择的原则是测量范围要大于实际的范围,如果您不清楚大概长度,建议使用最大的范围测量。
‘波速’,测量时开机时预设的波速为200m/μs,应根据电缆的实际类型输入对应的值,波速不准是影响测量准确的重要参量,波速在电缆故障测试仪中相当于日常中能见到的汽车的行驶速度,在距离一定情况下,速度越快,所需要的时间也就越少,不同电缆的波速我们已经列举过,您可翻阅一下之前的技术文章。
“发送脉冲”,选择完成之后就选择发生脉冲,将脉冲以高频的形式发送在第电缆中,通过面板显示的波形在对故障进行分析,设置好以上三步即可达到测量的要求,数据的准确性再结合实际情况具体分析。
高压闪络法实操步骤(1)首先检查模式选择开关位置于闪络位置,传播速度应为被测电缆的波速值。
(2)接线方式如下:220V电源输入经过升压器升压转变为直流电压,用脉冲电压进行储能,最后将直流高压电压注入电缆,D高压砖硅堆反向电压100KV,正向电流100MA。
调节调压器升高试验电压至故障能被击穿为止,调节器球间隙的距离应视故障电阻和试验电压能正常放电决定,冲击闪络故障点放电正常与否可由放电的全过程波形判断。
由球间隙放电响声及电表指示判断是否出现故障点击穿闪络现象,若放电不好可适当提高试验电压,加大球间隙距离或加大储能电容器的容量。
电桥电缆故障测试仪基于MURRAY电桥原理而设计,适用于敷设后各种电线电缆的击穿点(低阻、高阻及闪络型击穿)及没有击穿但绝缘电阻偏低点的定位:如用兆欧表发现电缆阻值较低,但运行电压下不击穿的绝缘缺陷点。
当然,也可用于电缆厂内各种线缆的缺陷点定位。
粗测电缆故障定位方法有电桥法及波反射法二种。
目前波反射法定位仪较普及。
其缺点为:部分仪器现场连线复杂,有定位盲区。
波形不典型时,要求定位人员熟练掌握仪器,并富有经验才能分辩脉冲波形。
有几种电缆故障很难用波反射法查找:如,高压电缆护套绝缘缺陷点,钢带铠装低压力缆,PVC 电缆,没有反射波,无法定位。
短电缆,无法定位。
一些高阻击穿点,在冲击电压下无法击穿,也难以定位。
高压电桥电缆故障测试仪内含高频高压恒流源,解决了电源对电桥高灵敏放大的干扰难题,电源与电桥合为一体。
测量电缆为专用的高压电缆,采用四端法电阻测量原理,定位精度高。
电桥置于高压侧,而操作钮安全接地。
彻底解决了电桥法用于高阻定位的局限性,使电桥法无盲区、精确、方便的特点得以发挥。
与波反射法相比,高压电桥电缆故障测试仪特别适用于:
1.敷设后电缆的高阻击穿点,特别是难以烧成低阻的线性高阻击穿点,如电缆中间接头的线性高阻击穿(这种主要是由于电缆接头制作工艺不过关造成的。
施加高压时只泄露爬弧不击穿放电)。
2. 高压电桥平衡法没有测试盲区,用于判断短电缆及靠近电缆端头的击穿点。
3. 高压电桥法仅仅要求电缆相线电阻的均匀性即可进行测量。
而行波传输特性不好的电缆,如介质损耗很大的PVC低压电缆;
◎设备采用高频高压开关电源构成高压恒流源,电压高,电流稳定,体积小,重量轻。
◎采用高灵敏度放大器及检流计指示平衡,与比例电位器构成平衡电桥,整体置于高电位。
面板上的操作钮处于低电位,通过绝缘杆操作电桥。
◎特别设计的双芯高压橡皮测量电缆,铜网编织屏蔽层可靠接地, 使用安全。
四端电阻测量法避免了引线电阻引入的误差。
◎高压恒流源和电桥集成在一个便携式铝合金箱内。
设备电压高、重量轻、操作方便。
◎与波反射法相比,电桥平衡法没有盲区,特别适用于判断短电缆及靠近端头的击穿点,操作容易。
参数:
☆使用范围:适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障。
☆测试距离:最短15 ~ 20 米,最长不小于 15Km。
☆测量误差:全范围系统误差不大于±1 %。
☆工作方式:低压脉冲、直流高压闪测及冲击高压闪测。
☆采样速率:30MHz。
☆机内发送脉冲宽度与幅度:0.2μs,400V ±10%;
2μs,400 V ±10%。
☆显示方式:320 × 240 LCD 图形与字符。
☆电源与功耗:AC 200V ±10% 不大于10W
☆体积:300× 250 × 150(mm 3)。
