脉冲电缆故障测试仪

产品技术规范书设备名称: 多次脉冲电缆故障测试仪型号: GD-4133一、概述GD-4133电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

GD-4133在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和GD-2131H一体化直流高压电源装置配合使用；在多次脉冲方式下还须和GD-4133S 电缆测试多次脉冲耦合装置配合；在测距完成后须使用GD-4132数字式多功能电缆故障定点仪进行精确定点。

他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

二、主要功能特点1．多种测距方法：a. 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

b. 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

c. 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。

波形明确易于识别，测距精度高。

2．200MHz实时采样：a. 国内同类仪器最高采样频率，与国际最高水平接轨。

b. 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

3．触摸操作和机械按键两种操作方式a. 触摸按键，操作更加灵活，具有手势操作功能。

b. 可以对光标进行拖拽，双击操作，定位更加简单、方便。

c. 兼容机械按键操作，五向按键，操作更加人性化。

4．LED大屏幕彩色液晶显示，界面友好：a. 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

b. 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。

c. 功能菜单简单实用，功能强大。

5．画中画暂存显示功能a. 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

5816二次脉冲法电缆故障测试仪使用说明书上海菲柯特电气科技有限公司目录一、概述 (1)二、仪器功能与特点 (1)三、主要性能指标 (1)四、仪器的系统组成和工作原理 (2)五、仪器的配套性 (3)六、仪器面板说明 (3)1．仪器面板结构示意图 (3)2．仪器面板结构说明 (3)3．荧屏触摸键说明 (4)4．二次脉冲产生器的面板结构示意图 (4)七、仪器的操作使用步骤 (4)1．用低压脉冲法测试电缆的低阻接地、短路、断路故障 (4)2．用二次脉冲法测试电缆的高阻泄漏故障（包括高阻闪络性故障） (5)3．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障） (10)4．波速测量 (12)5．测试结果的保存 (15)6．测试结果的打印输出 (16)7．“帮助”功能的使用 (17)8．“返回” (17)9．“退出” (17)八、二次脉冲法测试的操作技巧 (17)九、仪器使用注意事项 (18)5816二次脉冲法电缆故障测试仪使用说明书一、概述：本测试仪用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。

由于本仪器采用目前国际上最先进的“二次脉冲法”技术，加之自主开发的测试技术和高频高压数据信号处理装置，使其具有最好的电缆故障波形判断能力和最简单方便的操作系统。

本仪器具有独立的知识产权，是国内率先研制成功、国内独一无二的“二次脉冲法”电缆故障测试仪。

二次脉冲法的先进之处在于使现场测得的故障波形得到大大简化，将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。

降低了对操作人员的技术要求和经验要求。

所以，大大提高了现场故障的判断准确率。

任何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的，使故障测试成功率得以大大提高，国内所有传统电缆仪无法与之比拟。

DG－D电缆仪的整体技术可以和国外同类产品媲美，其性能价格比也大大优于国内外同类产品。

本电缆故障测试仪采用超大真彩显示触摸屏幕，波形显示特别清晰。

XF28-1960V4电缆故障测试仪一、概述：公司作为电力电缆测试领域中的领跑者，在产品开发研制中不断追求完美、努力创新。

XF28-1960V4电缆故障测试仪是公司的又一杰作，采用了国际最高水平的时域反射技术，故障波形简单明了，判断故障距离轻松愉快。

二、特点：1．可测35KV及以下等级所有电缆的短路、断路、高阻、低阻等故障，适应面广。

2．自动识别电缆全长和故障点并给出相应距离。

3．配合高压设备具有传统的冲击高压闪络法和低压脉冲法。

4．任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

5．具有方便用户的软件和全中文菜单。

按键定义简单明了。

测量方法简单快速。

6．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

7．超大液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

8．具有极安全的采样高压保护措施。

测试仪器在冲击高压环境中不会死机和损坏。

9．具有计算机通讯接口，可方便将数据及图形保存在计算机内。

10．无测试盲区。

11．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

三、技术参数：1．测试方法：冲击高压闪络法；低压脉冲法。

2．冲击高压：35KV及以下电力电缆。

3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。

4．测试距离：＞64Km。

5．读数分辨率：1m。

6．系统测试精度：小于50cm。

7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。

8．所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形。

9．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。

可以储存200条以上的现场测试波形。

10．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。

11．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。

HTRS-V变压器容量及空载负载测试仪电缆故障测试仪的使用方法1、电缆故障测试原理本仪器主机采用时域反射（TDR）原理，对被测电缆发射一系列电脉冲，并接收电缆中因阻抗变化引起的反射脉冲，再根据电波在电缆中的传播速度和两次反射波的特征拐点代表的时间，可测出故障点到测试端的距离为：S=VT/2式中：S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间这样，在V已知和T已经测出的情况下，就可计算出故障点距测试端的距离S。

这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。

本测试系统故障测试有低压脉冲法、多次脉冲法、直闪电流法、冲闪电流法四种基本方式。

2、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障（故障相电阻值低于1K）和开路故障及短路故障，主机即可完成任务，无须多次脉冲产生器。

同时给下一步应 HTRS-V变压器容量及空载负载测试仪用多次脉冲法测试电缆高阻故障提供了依据。

脉冲测试的基本原理测量电缆故障时，电缆可视为一条均匀分布的传输线，根据传输线理论，在电缆一端加上脉冲电压，该脉冲按一定的速度（决定于电缆介质的介电常数和导磁系数）沿线向远端传输，当脉冲遇到故障点（或阻抗不均匀点）就会产生反射，且闪测仪记录下发送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度V来计算出故障点的距离Lx，Lx＝V•△T/2，如图8所示：测全长则可利用终端反射脉冲：L＝V•T/2同样已知全长可测出传输速度：V＝2L/T 测试时，在电缆故障相上加上低压脉冲，该脉冲沿电缆 HTRS-V变压器容量及空载负载测试仪传播直到阻抗失配的地方，如中间接头、T型接头、短路点、断路点和终端头等等，在这些点上都会引起电波的反射，反射脉冲回到电缆测试端时被测试仪接收。

测试仪可以适时显示这一变化过程。

根据电缆的测试波形我们可以判断故障的性质，当发射脉冲与反射脉冲同相时，表示是断路故障或终端头开路。

目 录第一节HP-A30全智能多次脉冲电缆故障测试仪功能介绍 (1)一、产品介绍 (1)二、产品特性 (1)三、测试指标 (2)四、仪器的系统组成和工作原理 (2)五、H P-A30多次脉冲电缆故障测试仪区别常规电缆测试仪的区别 (3)六、测试仪面板 (4)第二节电缆测试系统软件介绍 (5)一、电缆测试系统主机 (5)二、测试系统控制面板介绍 (6)第三节电缆故障的测试程序 (9)第四节电缆故障测试方法介绍 (10)一、电缆故障测试原理 (10)二、低压脉冲方式 (10)三、用多次脉冲法测试电缆的高阻泄漏故障 (13)四、冲闪电流测试方法 (16)五、直闪电流测试方法 (18)六、高压闪络测试注意事项 (19)第五节远程测控软件使用说明 (20)第六节H P-A30全智能多次脉冲电缆故障测试仪附件介绍 (24)第七节声磁数显同步定点仪介绍 (25)第八节数显同步定点仪的操作技巧 (28)第九节电缆路径仪功能介绍 (30)第十节电缆路径探测原理及方法 (32)注意：欢迎您选择本公司仪器设备，本机为高度集成精密仪器，具有笔记本电脑一样的功能，请勿在非测试电缆故障时上网使用，以免中病毒给你的测试工作和设备维护带来不便。

建议专人保管，专人使用，半年未用请充电一次，不得随意打开主机箱。

重要提示：本套设备测试电缆高阻故障时，采用冲闪法故障点须放电且有明火现象，测试时请注意严禁在高瓦斯，高浓度易燃气体环境中测试。

如遇此状况，请与厂家联系，采取其它办法测试。

如遇因此发生的安全事故与设备生产商无关！第一节 HP-A30全智能多次脉冲电缆故障测试仪功能介绍一、产品介绍：HP-A30全智能多次脉冲电缆故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。

电缆故障测试仪的使用方法一、准备工作1.确保测试仪内部的电源已经接通，并确认电池电量充足。

如果使用外接电源供电，确保电源已连接并正常工作。

2.将测试仪的测量端口与待测试的电缆连接。

确保连接牢固且接触良好。

3.打开测试仪的电源开关，确保仪器开始工作。

二、测试前的设置1.根据待测试电缆的特性和要求，设置合适的测量参数。

这些参数包括电压范围、电流大小、测量时间等。

可以参考电缆的技术规格书或相关标准确定参数。

2.设置测试仪的工作模式。

测试仪通常具有多种工作模式，如直流模式、交流模式、脉冲模式等。

根据电缆的特性选择合适的工作模式。

三、开始测试1.先进行预测试。

预测试主要是为了了解电缆的整体状态，检测是否存在明显的故障点。

预测试可以通过测量电缆的电阻来进行，也可以通过对电缆施加一定的电压或电流来进行。

2.根据测试仪的指示进行测量。

根据测量参数的设置，在测试仪上选择相应的测量功能和范围。

按下开始按钮开始测量。

四、分析测量结果1.测量结果通常会以数字或图形的形式显示在测试仪的屏幕上。

根据显示的结果，可以判断电缆是否存在故障以及故障的类型和位置。

2.通过比较测量结果和标准值，可以评估电缆的质量和性能，并确定是否需要进行维修或更换。

五、记录和报告1.对于每次测试，应当记录相关信息，包括测试时间、测试地点、测试参数、测量结果等。

这些信息可以用于后续分析和比较。

2.如果发现故障，应当及时报告给相关人员，并提供详细的测试结果和建议。

六、注意事项1.在使用电缆故障测试仪之前，必须仔细阅读并遵守测试仪的操作手册和安全提示。

2.在使用测试仪时，要保证仪器处于安全的工作环境中，远离高温、潮湿和易燃物品等。

3.测试时应当注意避免错误的接线，确保电缆和测试仪之间的连接正确可靠。

4.注意安全使用高压电源。

在使用高压模式进行测试时，必须遵守相关的安全操作规程，并戴好防护设备。

6.定期对测试仪进行检查和校准，确保其工作正常和准确。

总结：电缆故障测试仪的使用方法主要包括准备工作、测试前的设置、开始测试、分析测量结果、记录和报告以及注意事项。

第四章脉冲电流法§4-1 脉冲电流法与线性电流耦合器电缆的高阻与闪络性故障由于故障点电阻较大（大于10倍的电缆波阻抗），低压脉冲在故障点没有明显的反射（反射脉冲幅度小于5%），故不能用低压脉冲反射法测距。

脉冲电流法是将电缆故障点用高电压击穿，使用仪器采集并记录下故障点击穿产生的电流行波信号，通过分析判断电流行波信号在测量端与故障点往返一趟的时间来计算故障距离。

脉冲电流法采用线性电流耦合器采集电缆中的电流行波信号。

图4.1 线性电流耦合器应用示意图图4.1是冲击高压闪络测试的接线示意图，线性电流耦合器L放置在储能电容C接电缆外皮的接地引线旁。

L实际上是一个空心线圈，与地线中电流产生的磁场相匝链。

设时间t2与t1时电流分别为i2与i1,t1小于t2但接近t2,根据电磁感应定律求出线圈的输出电压：V＝K(i2－i1)/(t2－t1)＝KΔi/Δt (4.1) 其中参数K是一取决于线圈匝数、形状及与地线相对位置的常数，电流变化量:47Δi＝i2－i1，时间变化量:Δt＝t2－t1。

式（4.1）说明，线性电流耦合器的输出电压与地线电流的变化率成正比，而不是与地线中电流本身成正比。

(a)(b)图4.2 a.地线中的电流b. 线性电流耦合器的输出图4.2给出了地线中的电流与对应的线性电流耦合器的输出，可以看出线性电流耦合器在地线中电流开始上升时，输出是一个尖脉冲，而在地线中电流趋于平稳后，输出为零。

因此，在故障点击穿产生的电流行波到达后，线性电流耦合器输出一脉冲信号，可以从线性电流耦合器有无脉冲信号输出，判断测量点是否有电流行波出现。

与脉冲电压法使用电阻、电容分压器进行电压取样48不同，脉冲电流法使用的线性电流耦合器平行地放置在低压侧地线旁，与高压回路无直接的电气连接，对记录仪器与操作人员来说，特别安全、方便。

脉冲电流分直流高压闪络与冲击高压闪络两种测试方法，下面将分别予以介绍。

§4-2 直流高压闪络测试法1. 应用范围直流高压闪络测试法（简称直闪法）用于测量闪络击穿性故障，即故障点电阻极高，在用高压试验设备把电压升到一定值时就产生闪络击穿的故障。

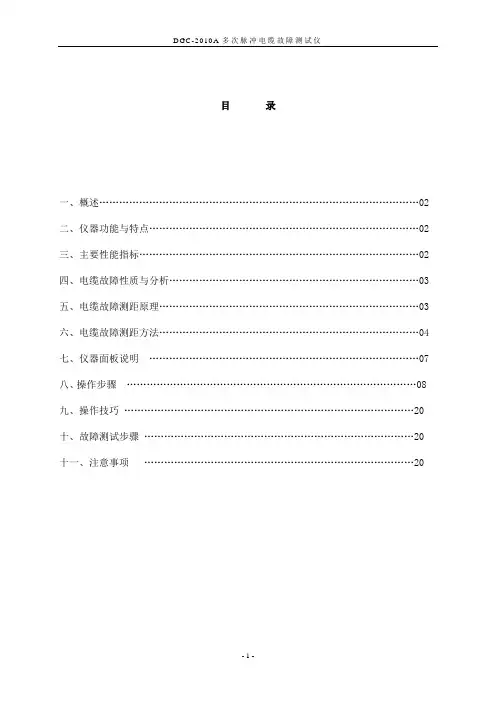

目录一、概述 (02)二、仪器功能与特点 (02)三、主要性能指标 (02)四、电缆故障性质与分析 (03)五、电缆故障测距原理 (03)六、电缆故障测距方法 (04)七、仪器面板说明 (07)八、操作步骤 (08)九、操作技巧 (20)十、故障测试步骤 (20)十一、注意事项 (20)多次脉冲电缆故障测试仪使用说明书一、概述：本电缆故障测试仪是在目前先进的二次脉冲法电缆故障测试仪应用技术基础上发展起来的。

除具备二次脉冲法电缆故障测试仪的全部优点外，还拓展了一个重要特点、就是在冲击高压闪络的同时、脉冲发生器连续发送不同延迟时间的一组八个电缆故障测试脉冲和一组八个电缆全长测试脉冲（总共16个测试脉冲）。

操作人员可从屏幕上八组电缆故障波形中挑选出一个最便于分析判断的电缆故障反射波形。

省去繁杂的参数设置和反复的冲击高压闪络时间。

因为这八组故障波形是在冲击高压触发脉冲发生器的瞬间以不同时间间隔获得的。

省去笨重的中压延弧装置，简化测试手段，给用户提供了更为简捷的故障波形判断方法。

多次脉冲法的先进之处在于：现场测试获得的故障波形使操作者有更多的选择余地，不再为获得一个理想二次脉冲波形而不断在测试中调节测试脉冲的延迟时间,降低了对操作人员的技术和经验要求。

提高了现场故障的判断准确率。

任何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的。

本电缆故障测试仪的整体技术可以与国外同类产品媲美，其性价比也大大优于国内外同类产品。

本电缆故障测试仪采用超大真彩触摸屏幕，波形特征显示清晰。

由于采用定义明确的屏幕触摸模拟按键，操作十分简单。

二、功能与特点：1.可测35Kv以下等级所有电缆的高、低阻故障，适应面广。

2.采用国际最先进的“多次脉冲法”测试技术，同时还具有高压闪络法和低压脉冲法。

3.任何高阻故障均呈现最简单的类似于低压脉冲短路故障波形特征，极易判读。

4.检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

电缆故障测试仪工作原理介绍电缆故障测试仪是维护种电缆的重要工具，它能够迅速地找准故障点并及时排除故障，确保电缆线路的正常运行， 保证有线通信和电力输送的畅通。

目前市场上常用的电缆故障测试仪多属于智能型，其工作原理及组成介绍如下：1、电缆故障测试仪的基本原理根据故障的探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。

HT-TC 电缆故障测试仪采用数字存储技术，利用高速A/D 转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU 微处理器处理后，送至LCD 显示控制电路，变为时序点阵信息，于是在LCD 屏幕上显示当前采样的波形参数。

当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D 工作，其采样、存储、处理和显示与前述过程相同。

LCD 显示屏上应有反射回波。

2、电缆故障测试仪的组成电缆故障测试仪是以微处理器为核心，控制信号的发射、接收及数字化处理过程。

仪器的工作原理方框图如图所示。

微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD 显示。

也可根据需要由通讯口与PC 机通讯。

微处理器脉冲发生器 高速A/D 存储器 电 源 输入电路 键盘 被测电缆 LCD 液晶显示器 工作原理方框图脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。

此脉冲经发射电路转换成高幅值的发射脉冲，送至被测电缆上。

高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，最后送微处理器进行处理。

键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。

以上介绍涉及到的一款产品是HT-TC电缆故障测试仪，它是华天电力全新打造的一款高性价比电缆故障检测仪器，能对电缆的高阻闪络故障、高低阻性的接地、短路和电缆的断线、接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
