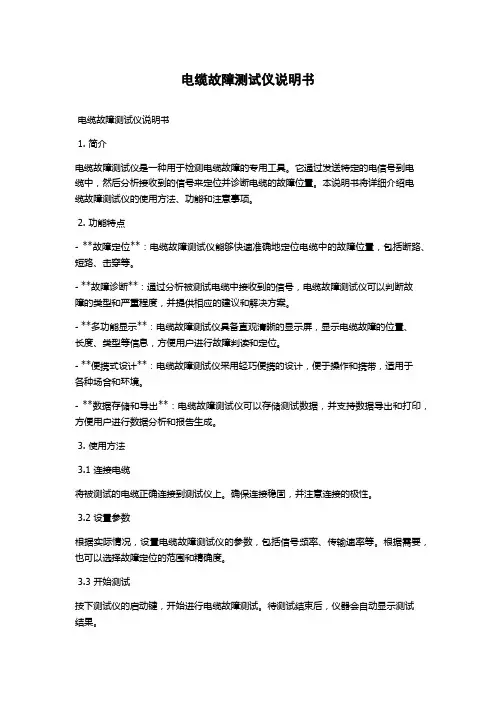

电缆故障测试仪使用说明书

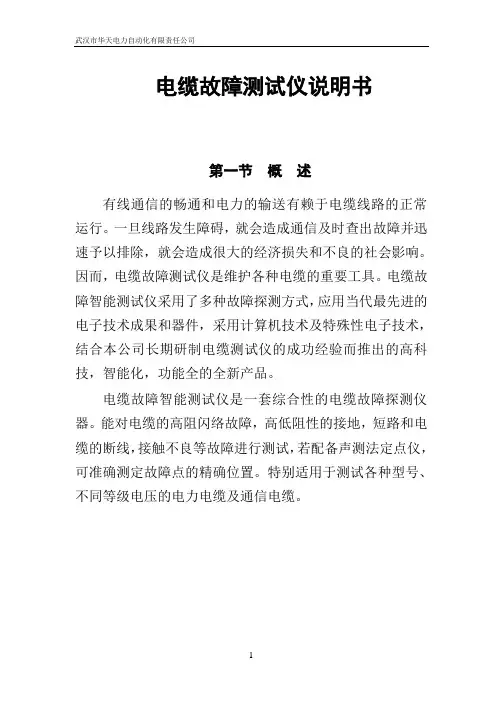

电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。

它通过发送特定的电信号到电缆中，然后分析接收到的信号来定位并诊断电缆的故障位置。

本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。

2. 功能特点- **故障定位**：电缆故障测试仪能够快速准确地定位电缆中的故障位置，包括断路、短路、击穿等。

- **故障诊断**：通过分析被测试电缆中接收到的信号，电缆故障测试仪可以判断故障的类型和严重程度，并提供相应的建议和解决方案。

- **多功能显示**：电缆故障测试仪具备直观清晰的显示屏，显示电缆故障的位置、长度、类型等信息，方便用户进行故障判读和定位。

- **便携式设计**：电缆故障测试仪采用轻巧便携的设计，便于操作和携带，适用于各种场合和环境。

- **数据存储和导出**：电缆故障测试仪可以存储测试数据，并支持数据导出和打印，方便用户进行数据分析和报告生成。

3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。

确保连接稳固，并注意连接的极性。

3.2 设置参数根据实际情况，设置电缆故障测试仪的参数，包括信号频率、传输速率等。

根据需要，也可以选择故障定位的范围和精确度。

3.3 开始测试按下测试仪的启动键，开始进行电缆故障测试。

待测试结束后，仪器会自动显示测试结果。

3.4 故障定位解读根据显示屏上的测试结果，判定故障的类型和位置。

在定位过程中，可以根据需要调整参数和重新进行测试。

3.5 数据存储与导出如需保存测试数据，可将数据存储到电缆故障测试仪内部存储器中。

也可通过USB接口将数据导出到电脑进行进一步分析和处理。

4. 注意事项- 在测试过程中，要确保被测试电缆与测试仪之间的连接牢固可靠，以免影响测试结果的准确性。

- 在测试前，请按照测试仪的要求进行正确的仪器设置，包括参数的选择和校准等。

- 使用电缆故障测试仪时，请阅读并遵守相关安全操作规范，以保证人身安全和设备的安全。

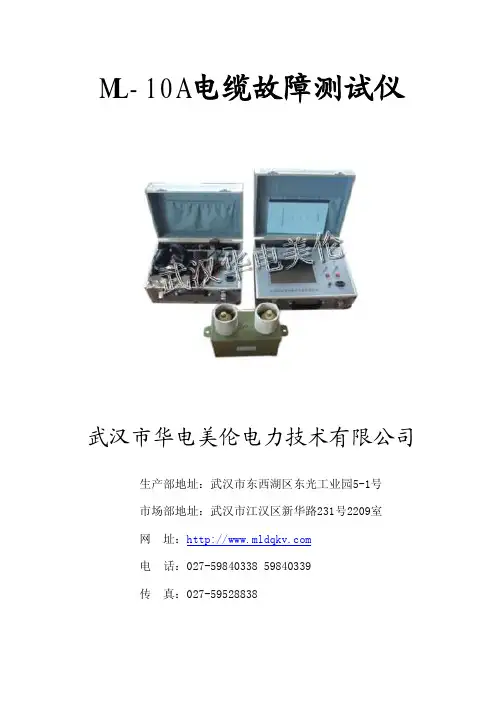

ML-10A电缆故障测试仪
武汉市华电美伦电力技术有限公司生产部地址：武汉市东西湖区东光工业园5-1号
市场部地址：武汉市江汉区新华路231号2209室
网址：
电话：027-******** 59840339
传真：************
目录
第一章技术说明 (2)
一、ML-10A智能电缆故障测试仪的技术特点 (2)
二、技术参数 (3)
三、仪器组成框图 (3)
四、测试原理 (4)
第二章仪器及附件介绍 (4)
一、检测仪工作界面 (5)
二、信号前置处理器 (5)
三、附件及高压测试电器介绍 (5)
第三章波速测定及介质预置 (6)
一、波形测定 (6)
二、介质预置 (7)
三、采样频率选择 (7)
第四章低压脉冲测试方式 (7)
一、低压脉冲法测试对象 (7)
二、低压脉冲法连线方法和操作步骤 (8)
第五章高压闪络测试法 (10)
一、高压闪络法测试对象 (10)
二、直流高压闪络法<直闪法>接线方法与操作步骤 (10)
三、冲击高压闪络法（冲闪法）连线方法与操作步骤 (12)
第六章定点仪技术说明及使用 (13)
一、用途 (13)
二、主要特点 (13)
三、技术指标及使用方法 (13)
注意事项 (15)。

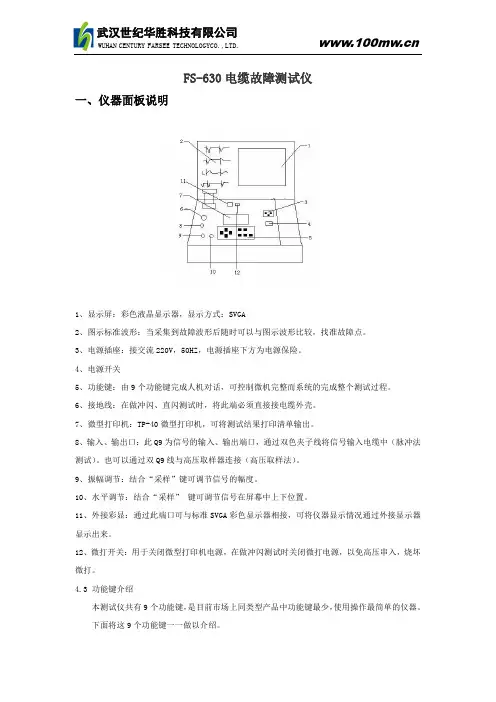

FS-630电缆故障测试仪一、仪器面板说明1、显示屏：彩色液晶显示器，显示方式：SVGA2、图示标准波形：当采集到故障波形后随时可以与图示波形比较，找准故障点。

3、电源插座：接交流220V，50HZ，电源插座下方为电源保险。

4、电源开关5、功能键：由9个功能键完成人机对话，可控制微机完整而系统的完成整个测试过程。

6、接地线：在做冲闪、直闪测试时，将此端必须直接接电缆外壳。

7、微型打印机：TP-40微型打印机，可将测试结果打印清单输出。

8、输入、输出口：此Q9为信号的输入、输出端口，通过双色夹子线将信号输入电缆中（脉冲法测试）。

也可以通过双Q9线与高压取样器连接（高压取样法）。

9、振幅调节：结合“采样”键可调节信号的幅度。

10、水平调节：结合“采样”键可调节信号在屏幕中上下位置。

11、外接彩显：通过此端口可与标准SVGA彩色显示器相接，可将仪器显示情况通过外接显示器显示出来。

12、微打开关：用于关闭微型打印机电源，在做冲闪测试时关闭微打电源，以免高压串入，烧坏微打。

4.3 功能键介绍本测试仪共有9个功能键，是目前市场上同类型产品中功能键最少，使用操作最简单的仪器。

下面将这9个功能键一一做以介绍。

采样键的优先权最高，在测试状态按下“采样”键仪器将进行一次数据采集过程。

同时将上一次采集数据重新刷新一次。

在“高压闪络”状态按下“采样”键，仪器将处于“中断等待”状态，仪器在这种状态下不会执行任何键盘指令，直到有外来信号为止，工作过程如图4.3-1。

如果用户在“闪络”测试状态下按下此键不要误认为仪器出现故障，如果不采集外来数据可复位一次，重新执行操作系统闪络状态下按采样键 中断等待采集数据 外部闪络图4.3-1在测试状态按下此键，根据菜单显示可提供多种功能的帮助服务。

帮助菜单如下：“电缆选择”、“电波测速”、“波形处理”、“标准电路”、“标准波形”、“同屏比较”、“波形存取”、“打印输出”、“电缆资料”、“使用说明”。

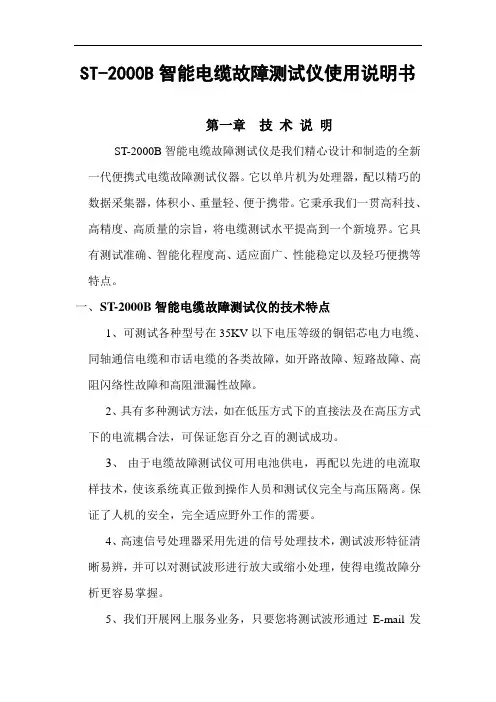

ST-2000B智能电缆故障测试仪使用说明书第一章技术说明ST-2000B智能电缆故障测试仪是我们精心设计和制造的全新一代便携式电缆故障测试仪器。

它以单片机为处理器，配以精巧的数据采集器，体积小、重量轻、便于携带。

它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。

它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。

一、ST-2000B智能电缆故障测试仪的技术特点1、可测试各种型号在35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。

2、具有多种测试方法，如在低压方式下的直接法及在高压方式下的电流耦合法，可保证您百分之百的测试成功。

3、由于电缆故障测试仪可用电池供电，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离。

保证了人机的安全，完全适应野外工作的需要。

4、高速信号处理器采用先进的信号处理技术，测试波形特征清晰易辨，并可以对测试波形进行放大或缩小处理，使得电缆故障分析更容易掌握。

5、我们开展网上服务业务，只要您将测试波形通过E-mail发给我们，您当天即可得到专家的分析和指导。

我们定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您，使您很快也会成为电缆故障测试专家。

二、技术参数●脉冲幅度：V>。

100●脉冲宽度：sμ2.0和sμ2两种。

●测试盲区：在最高测试频率50MHz测量时为20米。

●主机测量误差：1%。

千米以下电缆不超过5米，千米以上电缆不超过10米●读数分辨率：fV2/。

V：电波在电缆中的传播速度（m/us）；f：采样频率（MHz）。

比如油浸纸电缆的传播速度为s/=, 用160Vμm50/(⨯。

160=2MHzf50=采样，则读数分辨率为m)6.1●采样频率：50MHz、25MHz、12MHz、6MHz预制5种电缆介质的电波传播速度：油浸纸：smμ160，交联：/184，不滴流：s160，同轴mμ/mμ/172，塑料电缆（市话电缆）：ssmμ/电缆：s/200，以及自选介质。

电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。

真诚希望此仪器能成为您工作上的良好帮手。

为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。

在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。

如果您在使用仪器的过程中发现什么问题，请与本公司联系。

合作！本说明书容若有变动，恕不另行通知。

特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。

装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一；保修卡一。

仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。

2、路径测试：主要测试电缆的路径。

3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。

长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。

2、把每个围（240，480，，，，，等，）的波形拍一下上传，调整围后不需要做任何操作。

对于240围的波形因为开机默认就是240，拍照时可以先调整到其他任意围再调整回来，因为我们的仪器围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。

3、拍照后注明线缆总厂大约多少。

对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。

2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。

（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。

4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。

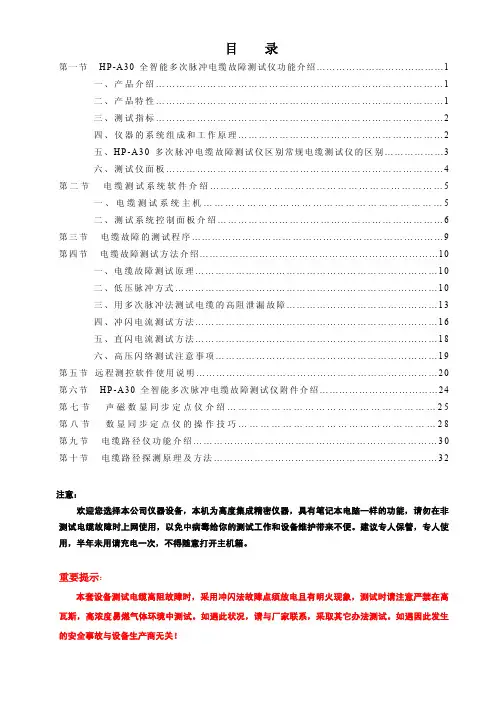

目 录第一节HP-A30全智能多次脉冲电缆故障测试仪功能介绍 (1)一、产品介绍 (1)二、产品特性 (1)三、测试指标 (2)四、仪器的系统组成和工作原理 (2)五、H P-A30多次脉冲电缆故障测试仪区别常规电缆测试仪的区别 (3)六、测试仪面板 (4)第二节电缆测试系统软件介绍 (5)一、电缆测试系统主机 (5)二、测试系统控制面板介绍 (6)第三节电缆故障的测试程序 (9)第四节电缆故障测试方法介绍 (10)一、电缆故障测试原理 (10)二、低压脉冲方式 (10)三、用多次脉冲法测试电缆的高阻泄漏故障 (13)四、冲闪电流测试方法 (16)五、直闪电流测试方法 (18)六、高压闪络测试注意事项 (19)第五节远程测控软件使用说明 (20)第六节H P-A30全智能多次脉冲电缆故障测试仪附件介绍 (24)第七节声磁数显同步定点仪介绍 (25)第八节数显同步定点仪的操作技巧 (28)第九节电缆路径仪功能介绍 (30)第十节电缆路径探测原理及方法 (32)注意：欢迎您选择本公司仪器设备，本机为高度集成精密仪器，具有笔记本电脑一样的功能，请勿在非测试电缆故障时上网使用，以免中病毒给你的测试工作和设备维护带来不便。

建议专人保管，专人使用，半年未用请充电一次，不得随意打开主机箱。

重要提示：本套设备测试电缆高阻故障时，采用冲闪法故障点须放电且有明火现象，测试时请注意严禁在高瓦斯，高浓度易燃气体环境中测试。

如遇此状况，请与厂家联系，采取其它办法测试。

如遇因此发生的安全事故与设备生产商无关！第一节 HP-A30全智能多次脉冲电缆故障测试仪功能介绍一、产品介绍：HP-A30全智能多次脉冲电缆故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。

电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。

真诚希望此仪器能成为您工作上的良好帮手。

为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。

在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。

如果您在使用仪器的过程中发现什么问题，请与本公司联系。

合作！本说明书容若有变动，恕不另行通知。

特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。

装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一；保修卡一。

仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。

2、路径测试：主要测试电缆的路径。

3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。

长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。

2、把每个围（240，480，，，，，等，）的波形拍一下上传，调整围后不需要做任何操作。

对于240围的波形因为开机默认就是240，拍照时可以先调整到其他任意围再调整回来，因为我们的仪器围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。

3、拍照后注明线缆总厂大约多少。

对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。

2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。

（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。

4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。

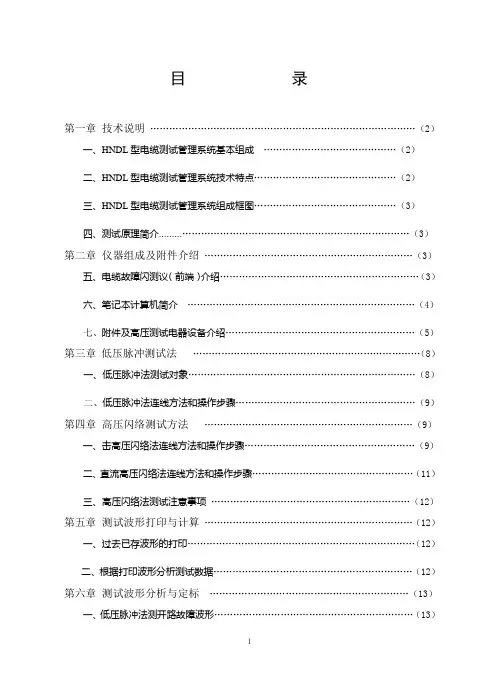

目录第一章技术说明 (2)一、HNDL型电缆测试管理系统基本组成 (2)二、HNDL型电缆测试管理系统技术特点 (2)三、HNDL型电缆测试管理系统组成框图 (3)四、测试原理简介 (3)第二章仪器组成及附件介绍 (3)五、电缆故障闪测议（前端）介绍 (3)六、笔记本计算机简介 (4)七、附件及高压测试电器设备介绍 (5)第三章低压脉冲测试法 (8)一、低压脉冲法测试对象 (8)二、低压脉冲法连线方法和操作步骤 (9)第四章高压闪络测试方法 (9)一、击高压闪络法连线方法和操作步骤 (9)二、直流高压闪络法连线方法和操作步骤 (11)三、高压闪络法测试注意事项 (12)第五章测试波形打印与计算 (12)一、过去已存波形的打印 (12)二、根据打印波形分析测试数据 (12)第六章测试波形分析与定标 (13)一、低压脉冲法测开路故障波形 (13)二、低压脉冲法测低阻短路故障波形 (13)三、高压闪络法电流取样测试波形 (14)四、闪络法测试时故障点不放电波形 (14)五、冲闪测试纯短路故障波形 (15)六、冲闪测试时故障点二次击穿放电波形 (15)七、冲闪测试时近端故障测试波形 (16)第一章技术说明HNDL型电缆测试管理系统是我公司精心设计制造的全新一代便携式智能电缆故障测试仪器，它以笔记本电脑为主机，配以精巧的数据采集器，外观无可挑剔，体积小，重量轻，便于携带。

它秉承我公司一贯高科技、高精度、高质量的原则，将电缆测试水平提高到一个新境界。

它具有测试准确、智能化程度高、适应面广、性能稳定、轻巧便携等特点。

一、HNDL型电缆故障测试管理系统的基本组成电缆故障测试管理系统由HT-C2002型电缆故障测试仪、HT—D002型声磁同步接收定点仪、HN—L002型路径信号发生器组成。

HN－C2002型电缆故障测试仪包含一台电缆故障闪测议（前端）和一台高性能笔记本计算机，主要用于在故障电缆的一端测出故障点的大致位置，用于故障点的初步定位。

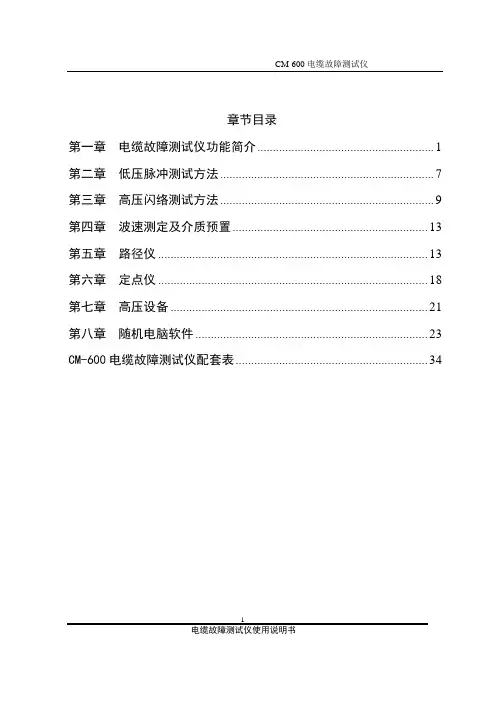

章节目录第一章电缆故障测试仪功能简介 (1)第二章低压脉冲测试方法 (7)第三章高压闪络测试方法 (9)第四章波速测定及介质预置 (13)第五章路径仪 (13)第六章定点仪 (18)第七章高压设备 (21)第八章随机电脑软件 (23)CM-600电缆故障测试仪配套表 (34)1电缆故障测试仪使用说明书电缆故障测试仪使用说明书2第一章 电缆故障测试仪功能简介一、电缆测试仪基本组成CM-600电缆故障测试仪由电缆故障测距仪（闪测仪）、电缆故障路径仪、电缆故障定点仪、高压设备（选配）四大部分组成。

电缆测距仪可在故障电缆的一端测试出距故障点的距离。

也可用来测电缆的长度和电波在电缆中传播速度。

电缆故障定点仪用于故障点的精确定位，在故障点距离的测量范围内沿着电缆走向可精确的探测出故障点的具体位置。

电缆故障路径仪产生调制脉冲信号供寻测电缆走向及地埋深度时使用。

高压设备用于各种高低压电力电缆、控制电缆、信号电缆的精确定点时使用。

二、测距仪（闪测仪）性能指标1、可测试35KV 以下电压等级的各种电力电缆的各类故障。

常见的油浸纸电缆、交联聚乙烯电缆、不滴流电缆和聚氯乙烯电缆等四种电缆的电波传播速度已经在仪器中预置。

2、测试距离：双端测试距离20km 。

3、单端盲区距离： 15米。

（是指低压脉冲法。

高压法不存在盲区）4、四种波形采样频率：50MHz 、、25MHz 、12MHz 、6MHz 。

5、低压脉冲宽度：0.1μs 、0.2μs 、0.5μs 、2μs 。

6、误差：相对误差小于±2%。

7、分辩率：V/2f （米） V ：电波在电缆中的传播速度。

f ：实际采样频率。

8、液晶显示器：320×240点阵、6英寸。

9、采用单竖线光游标，在游标定位后再移动游标，可从屏幕上直接显示故障点距测试端距离。

10、工作电源：内置锂电池或AC220V ±10% 50Hz11、备有“专家系统”。

在获得测试波形及有关参数后，如需保存波形及有关参数，可利用仪器中存贮器将测试波形及参数进行贮存，可随机打印作为留档使用。

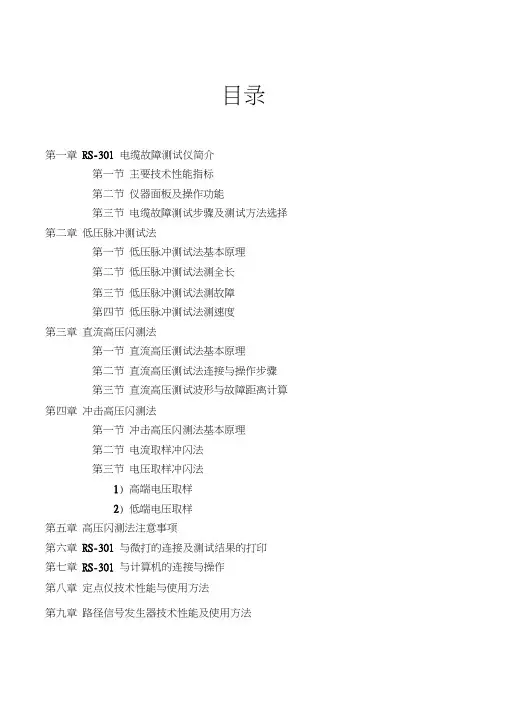

目录第一章RS-301 电缆故障测试仪简介第一节主要技术性能指标第二节仪器面板及操作功能第三节电缆故障测试步骤及测试方法选择第二章低压脉冲测试法第一节低压脉冲测试法基本原理第二节低压脉冲测试法测全长第三节低压脉冲测试法测故障第四节低压脉冲测试法测速度第三章直流高压闪测法第一节直流高压测试法基本原理第二节直流高压测试法连接与操作步骤第三节直流高压测试波形与故障距离计算第四章冲击高压闪测法第一节冲击高压闪测法基本原理第二节电流取样冲闪法第三节电压取样冲闪法1) 高端电压取样2) 低端电压取样第五章高压闪测法注意事项第六章RS-301 与微打的连接及测试结果的打印第七章RS-301 与计算机的连接与操作第八章定点仪技术性能与使用方法第九章路径信号发生器技术性能及使用方法第一章RS-301 电缆故障测试仪简介RS-301型电缆故障测试仪体积小、功能全、操作简便，是我公司电缆故障测试仪系列产品中主要的智能型电缆故障测试仪器，是排除电缆故障主要的检测设备之一。

第一节主要技术性能指标：1、使用范围：适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障等，自动保存最后一幅波形图。

2、测试距离：最短15 ~ 20 米，最长不小于30Km。

3、测量误差：测试范围误差三士1%。

4、工作方式：低压脉冲、直流高压闪测及冲击高压闪测。

5、机内发送脉冲宽度与幅度：0.2卩s, 150V左右；2卩s, 200V左右。

6、显示方式：320 X 240 LCD图形与字符。

7、电源与功耗：AC 200V 士10% 不大于10WDC 6V（7AH）不大于6W8、体积：300X 235X 130（mm 3）9、主机重量：2Kg第二节仪器面板及操作功能1 、仪器面板（图1）dr图一、RS-301电缆故障测试仪(1)为幅度调节旋钮。

(2)为发送低压脉冲宽度(0.2/2卩s)转换按键。
