电线导管技术交底

  • 格式：wps
  • 大小：33.00 KB
  • 文档页数：3

技术（安全）交底
鲁SN-004
工程名称 施工单位

分项工程名称 电线导管安装 交底日期
交底内容：
一、 施工准备
1、 作业条件
（1） 土建完成顶板、梁支模；
（2） 梁钢筋绑扎完毕；
（3） 现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
（4） 砌体内管路敷设随土建砌体砌筑同时进行
2、 材料要求
（1） PVC管的材质必须合格,氧指数≥27%,设计有特殊要求时必须符合设计要求。进
场材料必须有出厂合格证,以及有效的氧指数检测报告；
（2） 外观检查管材内外壁光滑,无凸梭凹陷、气泡等缺陷；
（3） 用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；
（4） 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻
燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3、 主要机具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、
工具袋、电工常用工具等。
三、 工艺流程
顶板内PVC管的工艺流程
划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲
砌体内PVC管的工艺流程
预留箱盒位置→敷设管路→管路连接→切断→弯曲
四、 操作工艺
（一） 现浇顶板内PVC管施工操作工艺
1、 划定灯头盒位置
为了保证灯头盒位置的准确,首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,
如普通座灯头吸顶安装、普通吊线灯安装,灯头盒应该安装在房间的中心,而日光灯的灯头盒
不能放在房问的中心。根据计算出的位置在模板上画出位置线，以免发生错误。
2、 固定灯头盒
根据画出的位置线.把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒,盒固定后先打
开底板,连接管路,安装盒接头,然后用废纸或其他柔性材料将盒填塞密实,再固定好底板并
加强灯头盒的固定。灯头盒必须封堵严密,以免灰浆渗人造成管路堵塞。
3、 敷设管路
管路必须敷设在上下层钢筋之间,与钢筋绑扎固定。根据去向的不同,可以分为三种惰况,第
一种是从楼面内向上层引出的管路,第二种是从顶板向下引的管路,如向非承重隔墙板引出
的开关管路,第三种是只在现浇顶板内敷设的管路。
（1） 对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可以参照土
建梁或墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉,以兔给后续施工带来
不必要的麻烦。向上的管路在引出位置应固定一根不小于ф8的钢筋,用以固定位置和保护
管路不受外力损伤折断。管口必须封堵严密,可以采用管堵封堵。在土建楼层放线后及时检
查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如
果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形。
（2） 对于从顶板向下引的管路,为了不给土建模板造成较大的损害,采用暂时不引下,
而等到土建拆模后再向下引的办法。具体做法是:在需要引下的位置预埋一块
200×100×100mm的聚苯板,聚苯板要紧贴模板固定,把管头插入聚苯板中,并连接牢固紧
密。等到土建拆模后安装隔墙板时.挖开聚苯板并将管路引下。既避免模板的损坏,又可以保
证引下位置的准确。注意管口必须封堵严密,可以采用管堵封堵。
（3） 对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路,把管路一端与盒
接头连接,井将盒接头与灯头盒固定,然后连接另一端。连接后把管路与钢筋绑扎固定。
4、 管路连接
包括管路与管路的连接和管路与灯头盒的连接两种情况:
（1） 管路与管路的连接:使用与管路配套的套管和专用粘按剂。连接前注意首先要清
除被连接管端的灰尘等,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不
流坠。涂好后平稳地插人套管中,插接要到位。必要时可用力转动套管,保证连接可靠。套管
连接的管路应保持平直。
（2） 管路与灯头盒的连接:使用配套的盒接头和胶粘剂。首先根据两个灯头盒位置,
截取适当长度的管路,长度不够时可以连接使用。按照上面套管与管路连接的办法,把盒接头
的一端与管路连接,把盒接头的另一端插入盒内,并用配套的锁母固定。安装另一端的灯头盒
时,盒接头安装后,可将管路或灯头盒稍撬起后插入并用配套的锁母固定。
5、 管路的切断
对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切,注意不能使切断的
管口发生变形,对于直径在20mm以上的管路可以使用钢锯锯断,但必须用钢锉把管口内外的
毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题。
6、 管路的弯曲
对于直径在25mm以下的管路,使用配套的弯管弹簧,首先将与管规格相配套的弯管弹簧插入
需要煨弯的部位,如果管路长度大于弹簧长度可用铁丝拴牢弹簧的一端,并拉到合适的位置,
两手抓住弯管弹簧的两端位置,用膝盖顶住被弯曲部位,两端用力逐渐煨出所需要的弯度,注
意不能用力过快过猛,以免管路发生变形。对于直径在32mm以上的管路,使用弯管弹簧会有
一定的困难,这时可以使用热煨法,首先将弯管弹簧插人管内,对规格较大的管路,没有配套
的弯管弹簧时,可以把细砂灌入管内并振实,堵好两端管口,用电炉或热风机对需要弯曲部位
进行均匀加热,加热到可以弯曲时,将管子的一端固定在平整的木板上,逐步煨出所需要的弯
度,然后用湿布抹擦弯曲部位使其冷却定型。寒冷天气施工时可以把细砂炒热并把管路拿到
室内预制。
（二）砌体内PVC管路敷设操作工艺
1、 留箱盒位置
为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。随着
土建施工工艺的发展,本项工艺也会有新的发展。现在具体做法是,根据设计图纸要求在配电
箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm.上下各大150～
200mm。对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。管路进洞尺寸不超过洞口
的1/2,以利于以后的箱盒安装。
2、 敷设管路
分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。
（1） 对于从楼地面内引出的管路,为了保证管路位置准确,在楼地面混凝土浇筑时要派
电工值班,保证管路的位置,发现问顾及时纠正。在土建楼层放线完成后及时检查,对超出墙
体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超
出墙体线只需将其扳正,但要注意不能用力过猛,避免造成管路折断或变形。
（2） 对于从墙上箱盒向外引的管路,应在砌体到留洞位置时及时让瓦工预留洞口,洞口
两侧埋入两根钢筋,作为以后固定管路用,在洞口的上沿第一皮砌块砌筑时放好管路,使用预
埋的钢筋固定。管路应敷设在墙中问位置。
容易出现的质量问题:砌墙时才发现管路超出墙体。
解决办法:预埋管路时请土建专业初步确定一下墙体位置,在砌体砌筑时要派电工值班,保证
管路的位置,发现问题及时纠正。
成品保护要求:在砌体砌筑时,不得踩踏电线管路,砌体砌筑后其他工种不得碰撞或弯折电线
管路。
3、 管路的连接
管路与箱盒的连接:本项工作应在土建对+0.5m水平控制线进行核查后,配合箱盒的安
装同时进行,使用配套的盒接头和胶粘剂。首先测定箱盒位置,根据其位置截取适当长度的管
路,如果原来管路长度不够时,可采取接短管的办法,使其长度满足使用要求。按照上面套管
与管路连接的办法,把盒接头与各管路连接,把盒接头的另一端插人箱盒,并用配套的锁母固
定,然后把箱盒固定在合适的位置。
一、 应注意的质量问题
1、 划定灯头盒位置时,容易出现灯位在房问内不居中的质量问题,可在施工前认真审图,
注意房间内是否有吊壁柜的原因。
2、 固定灯头盒时电线管路内流入灰浆,造成堵管现象,可在堵盒前首先堵好管日。
3、 PVC管煨弯时出现凹扁现象,可选用配套的弯管弹簧,且热煨时保证煨弯部位受热均匀。
二、 成品保护
其他工种不得敲打或弯折电线管路,管路敷设完成后,要及时套好管堵,其他工种不得随
意拆除。
项目专业技术负责人： 交底人： 接收人：

山东省建设工程质量监督总站监制

合集下载

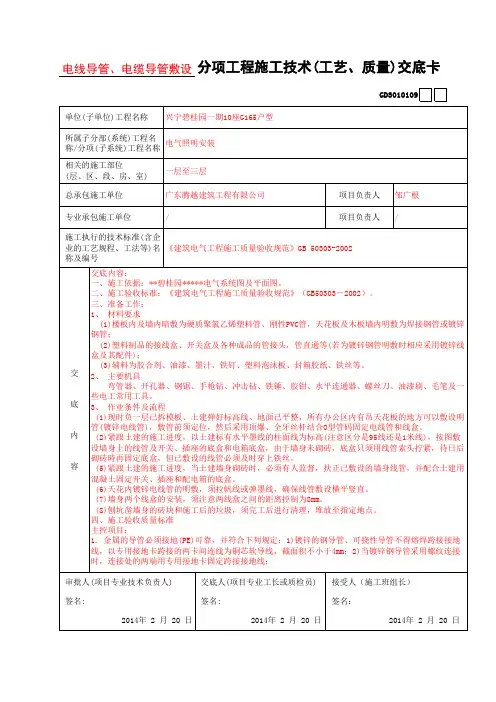

电线导管、电缆导管敷设分项工程施工技术交底卡
