浅谈三相有功电能表接线检查方法及步骤摘要：在电力系统中，三相电能表的使用十分普遍。
因三相电能表配上互感器时接线复杂，容易出现接线错误。
电能表接线错误，不仅会产生计量差错，还有可能造成电能表损坏或人员伤亡事件。
为及时发现并更正错误接线，确保计量装置接线的正确，及时挽回电量电费损失、降低生产经营风险，对三相电能表进行接线检查十分必要。
本文主要阐述三相三线、三相四线两种有功电能表的正确接线方式、现场检查方法及步骤，通过实例分析，为处理错误接线提供处理建议。
希望能为电能表接线检查工作提供参考与借鉴。
关键词：三相四线、三相三线、有功电能表、接线检查前言：三相电能表应用非常广泛，当三相电能表配上互感器时，接线相对复杂，容易出现接线错误。
本文通过理论结合实例的形式，利用伏安相位表等工具，使用相量图的方法检查错误接线。
正文：一、三相四线有功电能表的正确接法三相四线有功电能表由3组电磁元件组成，正确接入时，接线如图1所示：第1元件接a相电流，a相电压；第2元件接b相电流，b相电压；第3元件接c相电流，c相电压。
在三相负荷均衡时，电能表计量电路的有功功率为：图1二、三相四线电能表接线检查方法使用伏安相位表对低压带电流互感器的三相四线有功电能表进行接线检查分析。
具体方法及步骤如下：1、测量线电压。
使用伏安相位表对三相四线电能表的第1、2、3元件电压端子进行线电压测量。
正常情况下线电压为；；；若非380V需检查电压是否反接、电压接线是否牢固。
2、测量相电压。
使用伏安相位表对电能表的第1、2、3元件电压端子对地端子进行相电压测量。
正常情况下相电压为；；；若出现0V或非全电压则可判断为断相。
3、测量三相对A点电压使用伏安相位表对电能表的第1、2、3元件电压端子对A点进行相电压测量。
正常情况下相电压为；；；测量为0V的元件端子表示接入的为A相。
如果出现两个0V或全为0V或全为380V，则可判断为电压短接。
4、测量相电流使用伏安相位表对电能表第1、2、3元件电流进线端子进行相电流测量。
单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型，DDS156型电子式单相电能表DTS--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
对于单相电度表则以电压线路接线端上的电压表示，如220V。

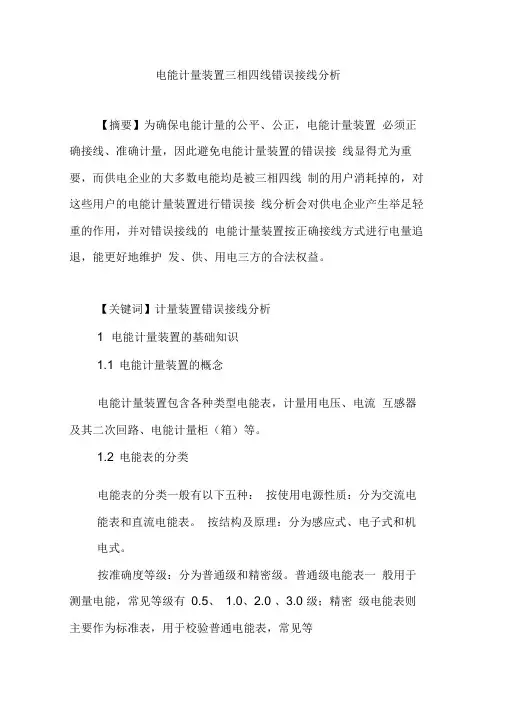

电能计量装置三相四线错误接线分析【摘要】为确保电能计量的公平、公正，电能计量装置必须正确接线、准确计量，因此避免电能计量装置的错误接线显得尤为重要，而供电企业的大多数电能均是被三相四线制的用户消耗掉的，对这些用户的电能计量装置进行错误接线分析会对供电企业产生举足轻重的作用，并对错误接线的电能计量装置按正确接线方式进行电量追退，能更好地维护发、供、用电三方的合法权益。
【关键词】计量装置错误接线分析1 电能计量装置的基础知识1.1 电能计量装置的概念电能计量装置包含各种类型电能表，计量用电压、电流互感器及其二次回路、电能计量柜（箱）等。
1.2 电能表的分类电能表的分类一般有以下五种：按使用电源性质：分为交流电能表和直流电能表。
按结构及原理：分为感应式、电子式和机电式。
按准确度等级：分为普通级和精密级。
普通级电能表一般用于测量电能，常见等级有0.5、1.0、2.0 、3.0 级；精密级电能表则主要作为标准表，用于校验普通电能表，常见等级有0.01、0.05、0.2 级等按用途：分为工业与民用电能表、电子标准电能表及特殊用途电能表等。
按接线：分为单相两线有功电能表、三相四线有功电能表、三相三线有功电能表、三相三线60°无功电能表、三相四线90°无功电能表。
1.3 电能表用电压、电流互感器分类及介绍（1）电能表用互感器按用途分为：电压互感器和电流互感器。
（2）电能表用互感器按接线分①电能表用电压互感器按接线分为单相电压互感器和三相电压互感器。
②电能表用电流互感器按接线分为：单一变比的电流互感器、有两个变比的电流互感器、还有多抽头式的电流互感器。
2 三相四线电能计量装置的正确接线2.1 三相四线有功电能表的接线方式常见的三相四线有功电能表的共同特点是有三个规格相同的驱动元件，其接线方式是：其电流Ia、Ib 、Ic 分别通过第一元件、第二元件和第三元件的电流线圈，电压Ua、Ub、Uc 分别并接于第一元件、第二元件和第三元件的电压线圈上，因此三相四线电路可看成由三个单相电路组成，所以总的电能为各相电能（以功率表示）之和。

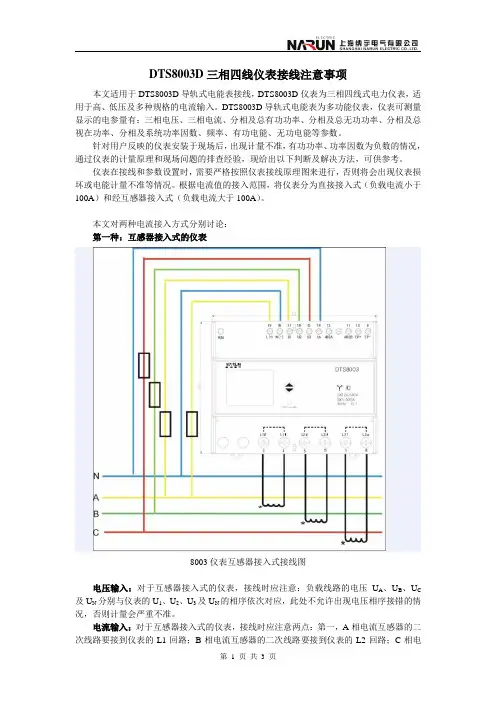

DTS8003D三相四线仪表接线注意事项本文适用于DTS8003D导轨式电能表接线，DTS8003D仪表为三相四线式电力仪表，适用于高、低压及多种规格的电流输入。
DTS8003D导轨式电能表为多功能仪表，仪表可测量显示的电参量有：三相电压、三相电流、分相及总有功功率、分相及总无功功率、分相及总视在功率、分相及系统功率因数、频率、有功电能、无功电能等参数。
针对用户反映的仪表安装于现场后，出现计量不准，有功功率、功率因数为负数的情况，通过仪表的计量原理和现场问题的排查经验，现给出以下判断及解决方法，可供参考。
仪表在接线和参数设置时，需要严格按照仪表接线原理图来进行，否则将会出现仪表损坏或电能计量不准等情况。
根据电流值的接入范围，将仪表分为直接接入式（负载电流小于100A）和经互感器接入式（负载电流大于100A）。
本文对两种电流接入方式分别讨论：第一种：互感器接入式的仪表8003仪表互感器接入式接线图电压输入：对于互感器接入式的仪表，接线时应注意：负载线路的电压U A、U B、U C 及U N分别与仪表的U1、U2、U3及U N的相序依次对应，此处不允许出现电压相序接错的情况，否则计量会严重不准。
电流输入：对于互感器接入式的仪表，接线时应注意两点：第一，A相电流互感器的二次线路要接到仪表的L1回路；B相电流互感器的二次线路要接到仪表的L2回路；C相电流互感器的二次线路要接到仪表的L3回路，此处不允许出现电流相序接错的情况，否则计量会严重不准。
第二，若一次线路从电流互感器一次P1侧穿进，P2侧穿出，则应将电流互感器的二次侧S1（同名端）接入仪表L↑，将电流互感器的二次侧S2接入仪表L↓，并将三个电流互感器的S2侧短接且接地（安全起见）；若一次线路从电流互感器一次P2侧穿进，P1侧穿出，则应将电流互感器的二次侧S2（同名端）接入仪表L↑，将电流互感器的二次侧S1接入仪表L↓，并将三个电流互感器的S1侧短接且接地（安全起见），此处不允许电流方向性错误，否则将出现反相计量有功电能，严重影响计量。
