电能表互感器接线方法电能表互感器是电能计量系统中的重要组成部分，它的接线方法直接影响到电能计量的准确性和稳定性。
正确的接线方法不仅可以确保电能表的正常运行，还可以提高电能计量的准确度。
因此，合理、规范的接线方法对于电能计量系统至关重要。
首先，我们需要了解电能表互感器的基本原理。
电能表互感器是一种用于变压变比的装置，它的作用是将高压侧的电压和电流信号转换成低压侧的信号，以供电能表进行计量。
在实际应用中，电能表互感器的接线方法主要有串联和并联两种方式。
对于串联接线方法，通常适用于电流互感器。
在串联接线中，电流互感器的一端与电能表的输入端相连，另一端与电能表的输出端相连。
这种接线方法可以有效地将高压侧的电流信号转换成低压侧的信号，从而实现电能的准确计量。
而对于并联接线方法，则适用于电压互感器。
在并联接线中，电压互感器的一端与电能表的输入端相连，另一端与电能表的输出端相连。
通过这种接线方法，可以将高压侧的电压信号转换成低压侧的信号，以供电能表进行计量。
在实际应用中，我们需要根据具体的情况选择合适的接线方法。
在进行接线时，需要注意以下几点：首先，要确保互感器的接线端子清晰明了，接线牢固可靠，避免接线松动或接触不良，以免影响电能计量的准确性。
其次，要根据电能表的接线要求，正确连接互感器的输入端和输出端，避免接反或连接错误，导致电能表无法正常工作。
最后，要对接线进行严格的检查和测试，确保接线无误，电能计量系统能够正常运行。
总之，电能表互感器的接线方法是电能计量系统中至关重要的一环，正确的接线方法可以保证电能计量的准确性和稳定性。
因此，在进行接线时，我们需要严格按照要求进行操作，确保接线的准确性和可靠性，从而保证电能计量系统的正常运行。
三相有功电能表测量的负载电流较大时，除可以使用额定电流较大的三相有功电能表外，还可以将三相有功电能表与电流互感器配合使用。
配用电流互感器时，由于电流互感器的二次电流都是5A，因此电能表的额定电流也应选用5A的，这种配合关系称为电能表与电流互感器的匹配。
（1）三相三线有功电能表配电流互感器的接线
①DS型三相三线有功电能表配电流互感器的接线。
DS型三相三线有功电能表配电流互感器的接线原理如图1所示。
图1 DS型三相三线有功电能表配电流互感器的接线原理图
②DS型三相三线有功电能表配电压互感器、电流互感器的接线。
DS型三相三线有功电能表配电压互感器、电流互感器接线原理如图2所示。
图2 DS型三相三线有功电能表配电压互感器、电流互感器接线原理图
（2）DT型三相四线有功电能表配电流互感器的接线DT型三相四线有功电能表配电流互感器的接线原理如图3所示。
%
图3 DT型三相四线有功电能表配电流互感器的接线原理图。
土木工程知识点-3分钟教会你接好带电流互感器的电度表有些电工朋友会接一般的电路线，但是遇到电表就不会接了，大多情况下，电表都是供电局来接的，自己很少动手，现在用3分钟时间给大家讲解如何接三相四线电度表。
简单的说：三相电度表有十一个接线孔，其中最后两个孔10、11是零线接孔，13，46，79，分别接三个互感器(每个互感器有两接线端子，注意它们是分出入的)。
而258是接相线的。
当然还有别是的接法，这样说简单些而已。
三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图：3个互感器S1接分别电表1、4、7。
S2接电表3、6、9并接地。
电表的2、5、8接电源三相A.B.C上端，电表10号端接零线。
接线要点：1、不能接错相，就是A相电流必需与A相电压接在一组，B、C相同理；2、电流线首尾端不能按错。
扩展阅读-三相四线制三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。
在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。
而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线电压中获得220V相电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。

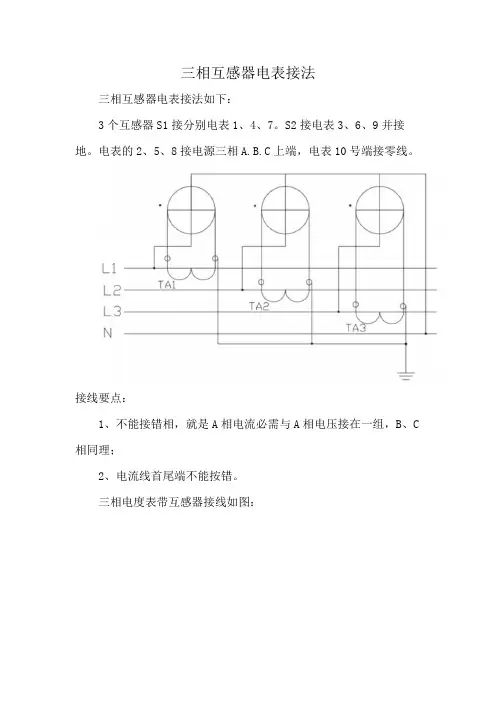

三相互感器电表接法
三相互感器电表接法如下：
3个互感器S1接分别电表1、4、7。
S2接电表3、6、9并接地。
电表的2、5、8接电源三相A.B.C上端，电表10号端接零线。
接线要点：
1、不能接错相，就是A相电流必需与A相电压接在一组，B、C 相同理；
2、电流线首尾端不能按错。
三相电度表带互感器接线如图：
三只互感器安装在断路器负载侧，三相火线从互感器穿过。
互感器和电度表的接线如下：1、4、7为电流进线，依次接互感器A、B、C相电互感器的S1。
3、6、9为电流出线，依次接互感器A、B、C相电互感器的S2。
2、5、8为电压接线，依次接A、B、C相电。
10端子接零线。
表盖上就有线图。
其中：1、4、7接对应相的电流互感器二次侧。
s1端，即电流进线端；3、6、9接接对应相的电流互感器二次侧s2端，即电流出线端；2、5、8分别接接对应相的三相电源；
10、11是接零端。
并将电流互感器s2端连接在一起后接地。
各电流互感器的电流测量取样必须与其电压取样保持同相，即：1、2、3为一组；（a相）4、5、6为一组；（b相）7、8、9为一组。
（c相）。
带电流互感器三相四线有功电度表的接线1. 背景有功电度表是用来测量电路消耗的有功电能的电子测量仪器。
在电力系统中，使用电能计量器来计量电能是非常重要的。
带电流互感器三相四线有功电度表是一种常用的电能计量设备。
为了正确地安装和使用这种电度表，我们需要了解它的接线原理和方法。
在这篇文章中，我们将介绍带电流互感器三相四线有功电度表的接线方法。
2. 接线原理带电流互感器三相四线有功电度表的接线较为复杂，需要了解一些基本的接线原理，如下所述：2.1 带电流互感器带电流互感器是将高电压传输线路的电流与低电压测量线路的电流进行耦合的变压器。
它最常用于电力系统中，以便将高电压传输线路的电流转变为流经低电压测量线路的电流。
2.2 三相电流在三相电流的测量中，我们通常使用三个相位的电流进行测量。
每个相位电流的大小和相位角度都不同。
三个相位的电流之和等于总电流。
2.3 四线制电路四线制电路包括三个相线和一个中性线。
中性线将三相电路的中点接地，以确保安全和可靠性。
2.4 电度表电度表是一种测量电路消耗的有功电能的电子测量仪器。
它通常包括一个电流变压器和一个电压变压器，用于测量电路中的电流和电压。
根据电路的三相或单相特性，电度表可以是三相电度表或单相电度表。
2.5 接线方法带电流互感器三相四线有功电度表的接线方法可以分为两组。
一组是电流变压器的接线方法，另一组是电压变压器的接线方法。
3. 接线步骤根据接线原理，我们可以进行如下的接线步骤：3.1 电流变压器步骤1将三个电流变压器的三个线圈分别与三个相线连接，一个端子与另一个端子连接。
将每个变压器的另一个端子连接到电表的接线点A、B、C上。
步骤2将三个电流变压器的第四个端子连接到电表的接线点E上。
步骤3将电表接线点G连接到电流变压器的接线点E上。
步骤4将电表接线点H连接到接地线上。
3.2 电压变压器步骤1将电压变压器的第一个和第三个端子连接到三个相线上。
将电压变压器的第二个端子连接到电表的接线点A、B、C上。
电流互感器接法：电度表接线柱1、4、7接电流互感器S1；电度表接线柱3、6、9接电流互感器S2；电度表接线柱2、5、8接三相火线；电度表接线柱10、11接零线；电流互感器S2再接地线。
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
中电易展网
3、6、9接电流互感器二次侧S2端，即电流出线端;
中电易展网
2、5、8分别接三相电源;
10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
中电易展网
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
内容来自:中电易展网
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
内容来自:
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。
通过电流互感器与电源相接的单相低压电能表接线方法单相电能表电流和电压的量限是有一定限度的，电流最高可达到几十安培，电压最高在几百伏特。
当被计量的用电线路电流或电压超过电能表的最高量限时，则要通过电流互感器(字母符号为TA，早期曾用过CT)和电压互感器(字母符号为TV，早期曾用过PT)扩大量程。
对于低压供电线路，一般只用电流互感器。
电流互感器一次侧接被测电路，其L1端接电源火线的来线，L2端接负载。
流过它的电流即为电路电流的实际值。
因此，在选择电流互感器时，其一次电流标定值应在被测量线路最大电流的1. 1倍左右。
常用的电流互感器二次侧额定电流为5A，所以要求配用电能表的电流量程也应为5A。
二次的K1(或S1，下同)端接电表的1号端子(端子序号的排列方法为由左到右)，K2(或S2，下同)端接电表的2号端子.电能表的3号端子接电源的火线(电流互感器的Li端)，4号端子接电源的零线，如图(a)所示，这一点与不用电流互感器的直接接人法不同，所以需要适应这种接线方式的专用单相电能表。
若使用普通不用电流互感器的直人式电能表，第一要求其标定电流为5A，另外，需要将表打开，拆开3号端子和4号端子之间的连接，并将1号端子旁的“小连片”拆下，将和这个小端子连接的电压线接到3号端子上。
也可用电钻在1号孔的右侧钻一个孔，用于穿入接电源端子的导线(用一段2.5mm²独芯绝缘铜线与电流互感器的L1端相连)与1号端子旁拆下“小连片”电压小端子连接(定义为1'号端子)，这样就可不改变仪表的内部接线，3号端子和4号端子仍连接电源的零线(考虑到电源零线的截面积可能较大，为了接线方便，一般是用一段与电源零线相连的 2.5mm²独芯绝缘铜线与其中一个端子连接)。
如图(b)所示。
电能表显示数值乘以电流互感器的比数为用电总数。
例如电能表标定电流为5A，显示数值为50kW·h，所用电流互感器为100A/5A，则实际用电量为50kW·h×(100/5)=1000kW·h。
三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。
互感器与电表接线不当是会逆转的。
电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
:
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。
按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。
要注意的是，
【
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。
二、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。
三、注意互感器的变比和穿心匝数。
两种接线方式的电表均正转，违反上述接线时电表则逆转。
电流互感器在电表中的连接方法
380V的时候，电能表从3个相线上连接了3个电流互感器的次级，从而连结了6个线，再加上原本的3个火线，一共是9个线，加地线是10个线。
10个线在电表10个接头上的连接方法为：
1、外观法：
面对电表下部接线端子排，1---9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的；1---9端中有3个接线孔在一条直线上，则这3个接线端分别为A、B、C相母线（火线）引来进电表电压线圈的。
其中1--3端中在一条直线上的两孔接A相电流互感器；4--6端中在一条直线上的两孔接B相电流互感器；7--9端中在一条直线上的两孔接C相电流互感器。
1--3端中另外一孔接A相相线；4--6端中另外一孔接B相相线；7--9端中另外一孔接C相相线。
2、测试法：
用万用表或试灯量测1--3、4--6、7--9中，通者两端分别为A、B、C相的电流线圈，剩余的三孔与第十孔（地线）相通者分别为接A、B、C相的电压线圈。
3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔，第二个电流互感器（B相）两根线接电表的
4、6孔，第三个电流互感器（C相）的两根线接电表的7、9孔，原本从母线上引出的三根火线（A、B、C相）分别接2、
5、8孔，地线接第十个孔。
三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。
互感器与电表接线不当是会逆转的。
电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。
按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。
要注意的是，
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。
二、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。
三、注意互感器的变比和穿心匝数。
两种接线方式的电表均正转，违反上述接线时电表则逆转。
