三相四线外接互感器电能表的接线方法

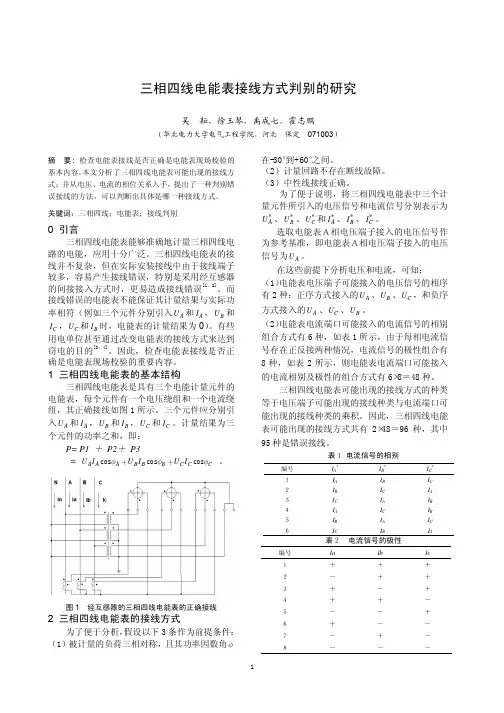

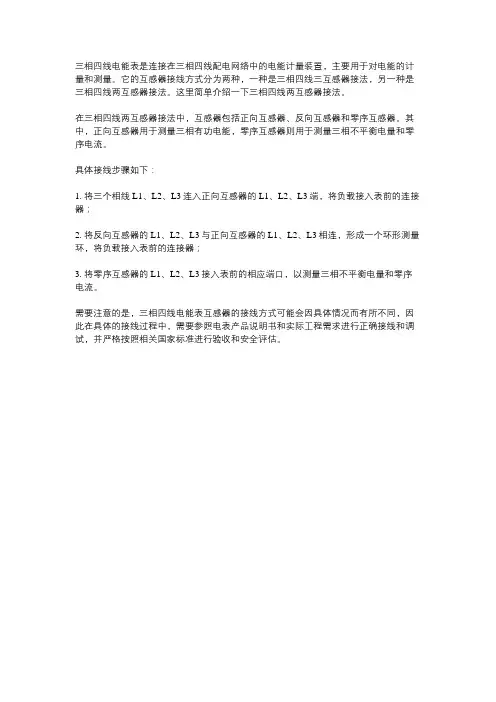

三相四线电能表是连接在三相四线配电网络中的电能计量装置，主要用于对电能的计量和测量。

它的互感器接线方式分为两种，一种是三相四线三互感器接法，另一种是三相四线两互感器接法。

这里简单介绍一下三相四线两互感器接法。

在三相四线两互感器接法中，互感器包括正向互感器、反向互感器和零序互感器。

其中，正向互感器用于测量三相有功电能，零序互感器则用于测量三相不平衡电量和零序电流。

具体接线步骤如下：
1. 将三个相线L1、L2、L3连入正向互感器的L1、L2、L3端，将负载接入表前的连接器；
2. 将反向互感器的L1、L2、L3与正向互感器的L1、L2、L3相连，形成一个环形测量环，将负载接入表前的连接器；
3. 将零序互感器的L1、L2、L3接入表前的相应端口，以测量三相不平衡电量和零序电流。

需要注意的是，三相四线电能表互感器的接线方式可能会因具体情况而有所不同，因此在具体的接线过程中，需要参照电表产品说明书和实际工程需求进行正确接线和调试，并严格按照相关国家标准进行验收和安全评估。

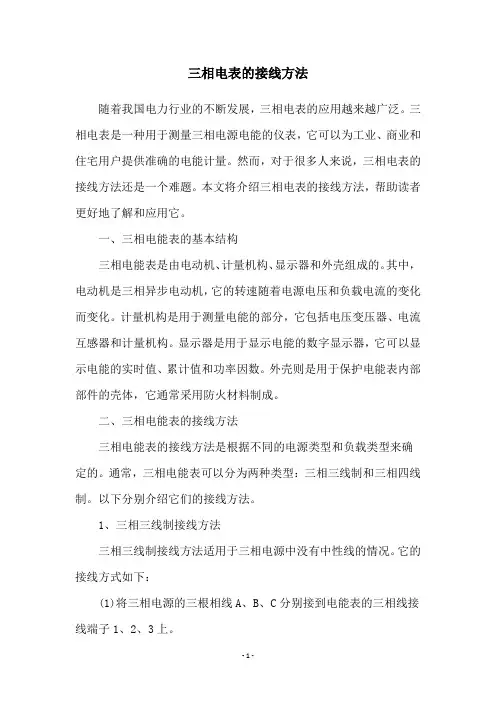

三相电表的接线方法随着我国电力行业的不断发展，三相电表的应用越来越广泛。

三相电表是一种用于测量三相电源电能的仪表，它可以为工业、商业和住宅用户提供准确的电能计量。

然而，对于很多人来说，三相电表的接线方法还是一个难题。

本文将介绍三相电表的接线方法，帮助读者更好地了解和应用它。

一、三相电能表的基本结构三相电能表是由电动机、计量机构、显示器和外壳组成的。

其中，电动机是三相异步电动机，它的转速随着电源电压和负载电流的变化而变化。

计量机构是用于测量电能的部分，它包括电压变压器、电流互感器和计量机构。

显示器是用于显示电能的数字显示器，它可以显示电能的实时值、累计值和功率因数。

外壳则是用于保护电能表内部部件的壳体，它通常采用防火材料制成。

二、三相电能表的接线方法三相电能表的接线方法是根据不同的电源类型和负载类型来确定的。

通常，三相电能表可以分为两种类型：三相三线制和三相四线制。

以下分别介绍它们的接线方法。

1、三相三线制接线方法三相三线制接线方法适用于三相电源中没有中性线的情况。

它的接线方式如下：(1)将三相电源的三根相线A、B、C分别接到电能表的三相线接线端子1、2、3上。

(2)将电能表的电流互感器的三根接线A1、B1、C1分别接到负载的三相线A、B、C上。

(3)将电能表的电压变压器的三根接线A2、B2、C2分别接到负载的三相线A、B、C上。

(4)将电能表的中性线N与地线连接。

2、三相四线制接线方法三相四线制接线方法适用于三相电源中有中性线的情况。

它的接线方式如下：(1)将三相电源的三根相线A、B、C分别接到电能表的三相线接线端子1、2、3上。

(2)将电能表的电流互感器的三根接线A1、B1、C1分别接到负载的三相线A、B、C上。

(3)将电能表的电压变压器的三根接线A2、B2、C2分别接到负载的三相线A、B、C上。

(4)将电能表的中性线N与三相电源的中性线相连。

(5)将电能表的地线连接到地线。

三、注意事项在进行三相电能表的接线时，需要注意以下几点：1、接线前应检查电源和负载的电压、电流、频率等参数是否符合电能表的要求。

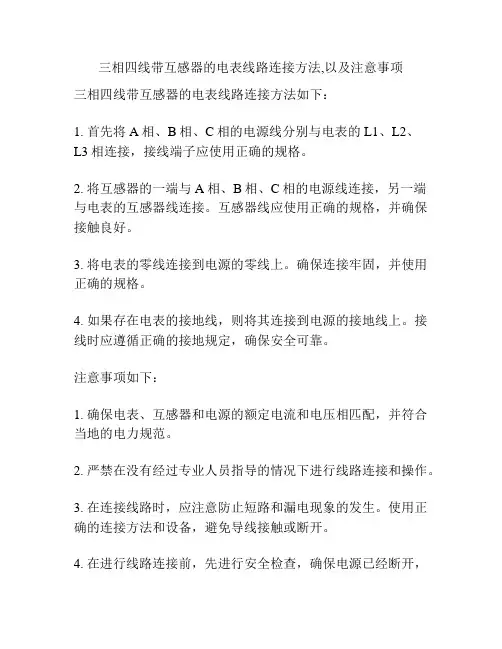

三相四线带互感器的电表线路连接方法,以及注意事项
三相四线带互感器的电表线路连接方法如下：
1. 首先将A相、B相、C相的电源线分别与电表的L1、L2、
L3相连接，接线端子应使用正确的规格。

2. 将互感器的一端与A相、B相、C相的电源线连接，另一端与电表的互感器线连接。

互感器线应使用正确的规格，并确保接触良好。

3. 将电表的零线连接到电源的零线上。

确保连接牢固，并使用正确的规格。

4. 如果存在电表的接地线，则将其连接到电源的接地线上。

接线时应遵循正确的接地规定，确保安全可靠。

注意事项如下：
1. 确保电表、互感器和电源的额定电流和电压相匹配，并符合当地的电力规范。

2. 严禁在没有经过专业人员指导的情况下进行线路连接和操作。

3. 在连接线路时，应注意防止短路和漏电现象的发生。

使用正确的连接方法和设备，避免导线接触或断开。

4. 在进行线路连接前，先进行安全检查，确保电源已经断开，
并使用合适的工具进行操作。

5. 在完成线路连接后，进行必要的测试和检查，确保线路连接正确，并使用电表进行测试以确认电表的正常工作。

6. 如果不确定线路连接方法或有任何问题，请咨询专业电工进行指导和帮助。

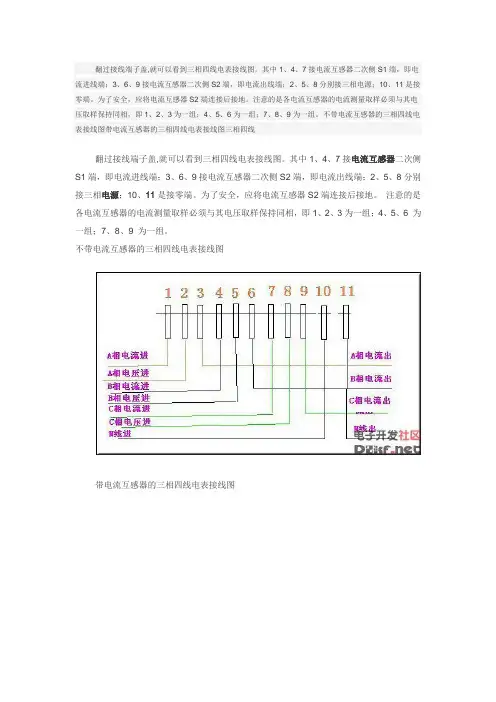

翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6为一组；7、8、9为一组。

不带电流互感器的三相四线电表接线图带电流互感器的三相四线电表接线图三相四线
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。

不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。

电能表，是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

这就是电能表工作的简单过程。

以下以实物图表方法展示一部分接线实例：三相四线电度表互感器接线方式（电源从p2进）三相四线电度表互感器接线（电源从p1进）电源线从互感器p1进的接线方式电源线从互感器p2进的接线方式单相电能表接线电源线从互感器p1进的接线方式3个单相电度表互感器接线有功电表、无功电表接线电源线从p2穿过(逆穿)接线图3个单相电度表互感器接线电源线从p1穿过(顺穿)接线图使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。

在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。

对于直接接入线路的电能表，要根据负载电压和电流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大于负载的电压或电流。

另外，负载的用电量要在电能表额定值的10%以上，否则计量不准。

甚至有时根本带不动铝盘转动。

所以电能表不能选得太大。

若选得太小也容易烧坏电能表。

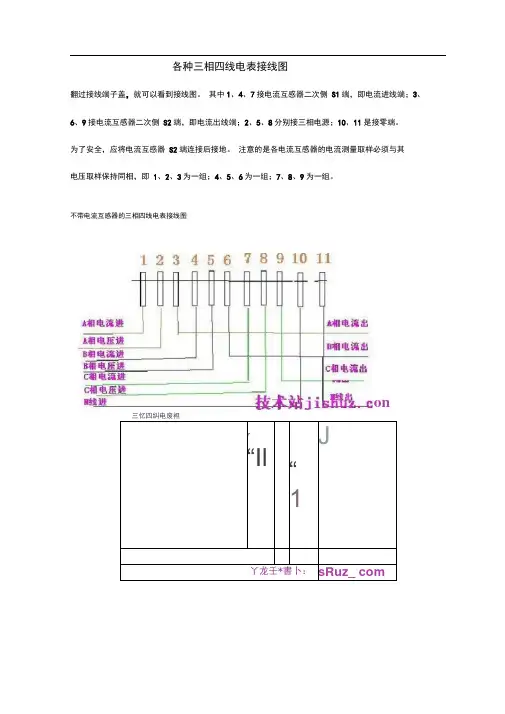

各种三相四线电表接线图
翻过接线端子盖，就可以看到接线图。

其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。

为了安全，应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其
电压取样保持同相，即1、2、3为一组；4、5、6为一组；7、8、9为一组。

不带电流互感器的三相四线电表接线图
on
J
r
“Il“
1
丫龙壬*書卜：sRuz_ com
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接議图（正在努力制作）
二相四线外接互感器的电能表接线国
技术站ji 書hu 爸
・
com
A *
B
►-
C A pm
三相四线电度表
A
B
C
N
瀝B相C相零线
AW 卯B 肓
日。

三相有功电能表测量的负载电流较大时，除可以使用额定电流较大的三相有功电能表外，还可以将三相有功电能表与电流互感器配合使用。

配用电流互感器时，由于电流互感器的二次电流都是5A，因此电能表的额定电流也应选用5A的，这种配合关系称为电能表与电流互感器的匹配。

（1）三相三线有功电能表配电流互感器的接线
①DS型三相三线有功电能表配电流互感器的接线。

DS型三相三线有功电能表配电流互感器的接线原理如图1所示。

图1 DS型三相三线有功电能表配电流互感器的接线原理图
②DS型三相三线有功电能表配电压互感器、电流互感器的接线。

DS型三相三线有功电能表配电压互感器、电流互感器接线原理如图2所示。

图2 DS型三相三线有功电能表配电压互感器、电流互感器接线原理图
（2）DT型三相四线有功电能表配电流互感器的接线DT型三相四线有功电能表配电流互感器的接线原理如图3所示。

%
图3 DT型三相四线有功电能表配电流互感器的接线原理图。

单相和三相四线电能表接线方法实例

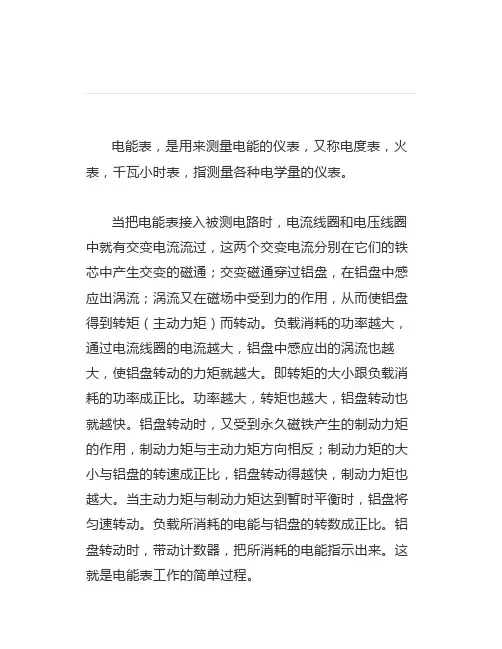

电能表，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。

当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

这就是电能表工作的简单过程。

以下以实物图表方法展示一部分接线实例：
三相四线电度表互感器接线方式（电源从p2进）
三相四线电度表互感器接线（电源从p1进）电源线从互感器p1进的接线方式。
