东芝CV180故障代码

•东芝电梯CV180常用地址参数地址功能通常参数5297: 开门时间2秒钟002A5298: 轿箱呼出应答时间2秒002A5299: 乘场呼出应答时间3秒003F529A: 乘场和轿箱呼出应答时间5秒0068529B: SME跳开时间15秒0139以下为部分功能的选用相,当参数为0001时则起用该功能,参数为0000时则无该功能.541E：荷重补偿5803：防捣乱5804：照明、风扇自动关闭5805：锁梯PAK5806：自动平层5808：消防5809：回基站5812：满员5814：2CaY5815：并联(0001为主机0000为副机)5AC3：04(紧急)5AC7：08(保养)东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。

目录目的应用故障时的处理故障处理步骤出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表目的规范型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。

适用适用于规范型电梯(CV180)。

故障时的处理状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。

PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。

PU基板7segLED显示通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。

通常，只显示出参考层。

管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。

错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。

“EE”显示错误数据不清除的话，就不能复原。

错误清除时，只最优先显示“CL”.关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。

在上页特别是故障时注意必要的为以下表示EE … 错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。

Fd … CC回路·CUT 安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。

日日…WDT(微电脑失控) 在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。

！注意检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。

向乘客·业主确认故障时的状况。

对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。

将指尖接地之后，再接触基板。

放置基板时，必须将基板放入导电袋或者放在报纸上。

d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。

东芝电梯基本操作知识一、CV180自学习打检修1、按1键按到显示002、按2按到103、按3显示E24、按3 按2调到OE5、按3显示E16、按3 按3显示OE7、按3 按2调到E28、按3显示OE9、按3 按2调到E310、按3显示OE11、按3 按2调到EC12、按3显示OE13、按1显示楼层E2JS14、检修打正常显示楼层E2PD二、CV180调故障1、MODE按2下显示0.0.都在跳动2、按中间键NUM加到0.8.都在跳动3、然后按STB 确定键一直按三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

四、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

五、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC操作板上HDC—NC短接：轿门门联锁；2、3、操作板上3号—4号短接：厅、轿门门联锁全短接。

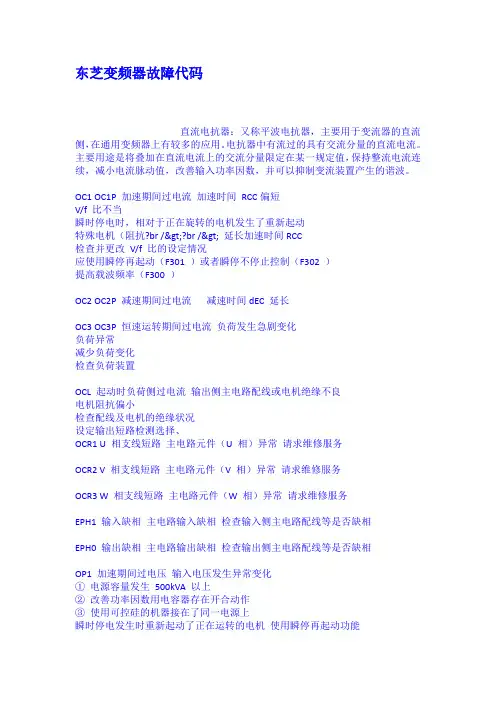

东芝变频器故障代码直流电抗器：又称平波电抗器，主要用于变流器的直流侧，在通用变频器上有较多的应用。

电抗器中有流过的具有交流分量的直流电流。

主要用途是将叠加在直流电流上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数，并可以抑制变流装置产生的谐波。

OC1 OC1P 加速期间过电流加速时间RCC偏短V/f 比不当瞬时停电时，相对于正在旋转的电机发生了重新起动特殊电机（阻抗?br />?br /> 延长加速时间RCC检查并更改V/f 比的设定情况应使用瞬停再起动（F301 ）或者瞬停不停止控制（F302 ）提高载波频率（F300 ）OC2 OC2P 减速期间过电流减速时间dEC 延长OC3 OC3P 恒速运转期间过电流负荷发生急剧变化负荷异常减少负荷变化检查负荷装置OCL 起动时负荷侧过电流输出侧主电路配线或电机绝缘不良电机阻抗偏小检查配线及电机的绝缘状况设定输出短路检测选择、OCR1 U 相支线短路主电路元件（U 相）异常请求维修服务OCR2 V 相支线短路主电路元件（V 相）异常请求维修服务OCR3 W 相支线短路主电路元件（W 相）异常请求维修服务EPH1 输入缺相主电路输入缺相检查输入侧主电路配线等是否缺相EPH0 输出缺相主电路输出缺相检查输出侧主电路配线等是否缺相OP1 加速期间过电压输入电压发生异常变化①电源容量发生500kVA 以上②改善功率因数用电容器存在开合动作③使用可控硅的机器接在了同一电源上瞬时停电发生时重新起动了正在运转的电机使用瞬停再起动功能或者瞬停不停止控制OP2 减速期间过电压压减速时间偏短（回生能量过大）PBR 电阻值（F308 ）偏大发电制动电阻动作OFF过电压限制动作选择OFF输入电压发生异常变化①电源容量发生500kVA 以上②改善功率因数用电容器存在开合动作③使用可控硅的机器接在了同一电源上延长减速时间dEC的设定安装发电制动装置/电阻器减小发电制动电阻值F308将发电制动动作选择F304设为有将过电压限制动作F305 设为有使用输入电抗器OP3 恒速运转期间过电压输入电压发生异常变化①电源容量发生500kVA 异常②改善功率因数用电容器存在开合动作③使用可控硅的机器接在了同一电源上电机在负荷的作用下发生转动并进入回生运转状态使用输入电抗器安装发电制动装置/电阻器OL1 变频调速器过载跳闸正在进行急加速直流制动量过大V/f 比不当在瞬时停电恢复等情况下，在电机运转期间起动了变频调速器负荷过大延长加速时间降低直流制动量及直流控制时间检查V/f 比的设定情况使用瞬停再起动功能或瞬停不停止控制使用大容量变频调速器OL2 电机过载跳闸V/f 比不当发生电机回转受阻状态在低速域中连续运转电机过载运转检查V/f 比的设定情况检查负荷情况依照电机低速域的过载耐量来调整选用大容量变频调速器OCr 发电制动电阻器过电流跳闸回生放电电路的主电路元件异常未连接发电制动电阻器请求维修服务接上发电制动电阻器OLr 发电制动电阻器过载跳闸正在进行急减速回生量过大延长减速时间dEC的设定增大发电制动电阻器的容量并调整PBR 容量参数F309OH 过热跳闸冷却风扇不起作用周围温度过高冷却风扇的通风口被堵住邻近其他发热体装置内的热敏电阻断开待变频调速器装置冷却后进行故障复位并重新运转如果运转时风扇不发生动作，则应更换风扇确保变频调速器有足够的安装空间请勿将发热体放在变频调速器附近请求维修服务E 非常停止在自动运转期间或遥控运转期间用面板进行了非常停止操作予以复位EEP1 E2PROM 异常写入各种数据时发生错误重新接通电源如果重新接通电源后仍无法恢复，则应请求维修服务EEP2 初始读出异常各种内部数据异常请求维修服务故障代码故障现象/类型故障原因解决对策EEP3 初始读出异常各种内部数据异常请求维修服务Err2 本体RAM 异常控制用的RAM 异常请求维修服务Err3 本体ROM 异常控制用的ROM 异常请求维修服务Err4 CPU 异常控制用的CPU 异常请求维修服务Err5 通信运转指令异常中断通信运转期间发生异常检查通信设备及配线Err6 门阵列故障本体门阵列异常请求维修服务Err7 输出电流检测器异常本体输出电流检测器发生异常请求维修服务Err8 选购件异常选购件中发生异常检查选购件底板的连接状况参阅选购件的使用说明书Err9 快速存储器异常快速存储器发生异常请求维修服务UC 低电流运转状态跳闸运转期间输出电流降至低电流检测水平以下检查是否调整到与系统相符的检测水平标准的EMI滤波器通常由串联电抗器和并联电容器组成的低通滤波电路，其作用是允许设备正常工作时的频率信号进入设备，而对高频的干扰信号有较大的阻碍作用。
