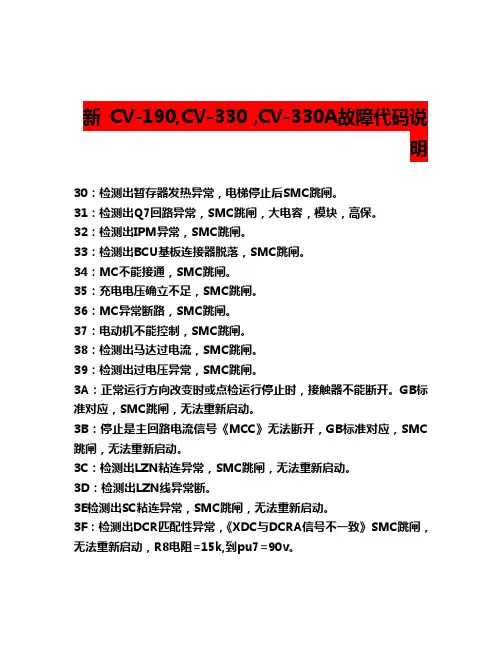

新CV-190,CV-330，CV-330A故障代码说明30：检测出暂存器发热异常，电梯停止后SMC跳闸。
31：检测出Q7回路异常，SMC跳闸，大电容，模块，高保。
32：检测出IPM异常，SMC跳闸。
33：检测出BCU基板连接器脱落，SMC跳闸。
34：MC不能接通，SMC跳闸。
35：充电电压确立不足，SMC跳闸。
36：MC异常断路，SMC跳闸。
37：电动机不能控制，SMC跳闸。
38：检测出马达过电流，SMC跳闸。
39：检测出过电压异常，SMC跳闸。
3A：正常运行方向改变时或点检运行停止时，接触器不能断开。
GB标准对应，SMC跳闸，无法重新启动。
3B：停止是主回路电流信号《MCC》无法断开，GB标准对应，SMC 跳闸，无法重新启动。
3C：检测出LZN粘连异常，SMC跳闸，无法重新启动。
3D：检测出LZN线异常断。
3E检测出SC粘连异常，SMC跳闸，无法重新启动。
3F：检测出DCR匹配性异常，《XDC与DCRA信号不一致》SMC跳闸，无法重新启动，R8电阻=15k,到pu7=90v。
40：检测出着床限位开关的匹配性异常，SMC跳闸，平层开关油污灰尘。
41：检测出马达发热异常，电梯停止使用后SMC跳闸。
42：检测出运行门开放异常，SMC跳闸。
43：检测出方向限制的限位开关异常SMC跳闸。
44：检测出制动器异常释放，SMC跳闸不能重新启动。
1BK,1BK接触器n c检测点异常，或者是抱闸小开关短接不良，到I/O信号点没有，安川主机常开点，东芝主机常闭点。
45：检测出制动器异常释放，SMC跳闸，抱闸小开关不同步。
46：检测出DT-DC匹配性异常。
47：检测出XDC-DCR的匹配性异常SMC跳闸，190=18ds,330=门机继电器。
48：检测出DC-18DS的匹配性异常SMC跳闸。
49：UPLS或DNLS动作，但LSA、LSB、LSC关闭。
检测出着床开关异常SMC跳闸,平层开关或2F-4无电。
4A：DCU150使用时因DCU150重起3次，DCUEH故障或DCUSLSERR 仍未消除。
东芝电梯现有型号基础知识详解默者东芝电梯现在最常见的几个型号分别是：CV150、CV160、CV180、CV190、CV300、CV320、CV330、CV330A。
其中：CV150、CV160、CV180、CV190为有齿轮曳引机。
CV300、CV320、CV330、CV330A为无齿轮永磁同步曳引机。
CV300为无机房，分为A、B、C三个型号。
东芝电梯的OBM操作方式：型号CV150、CV160、CV300、CV320：1、故障调阅：(还没有通俗易懂的话形容，请各位网友帮忙)2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB 键显示“E.1”，在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
型号CV180;CV190;CV330;CV330A：1、故障调阅：MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

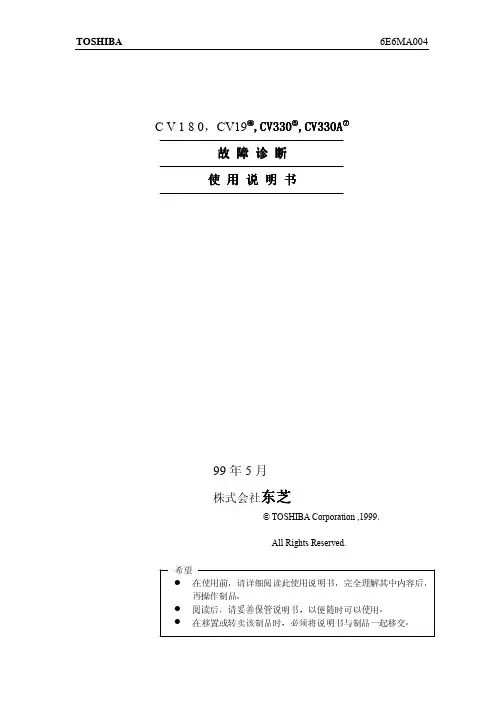

C V 1 8 0，CV19④④,CV330⑤⑤,CV330A⑦⑦故障诊断使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。
阅读后，请妥善保管说明书，以便随时可以使用。
在移置或转卖该制品时，必须将说明书与制品一起移交。
目录1.目的2.应用3.故障时的处理4.故障处理步骤5.出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表1.目的标准型电梯(CV180,CV190④,CV330⑤,CV330A⑦),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
2.适用适用于标准型电梯(CV180, CV190④,CV330⑤,CV330A⑦)。
3.故障时的处理1)状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。
2)P U基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
3)P U基板7segLED显示a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
b)通常，只显示出参考层。
c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
e)“EE”显示错误 数据不清除的话，就不能复原。
f)错误清除时，只最优先显示“CL”.g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
h)在上页特别是故障时注意必要的为以下表示EE …错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。

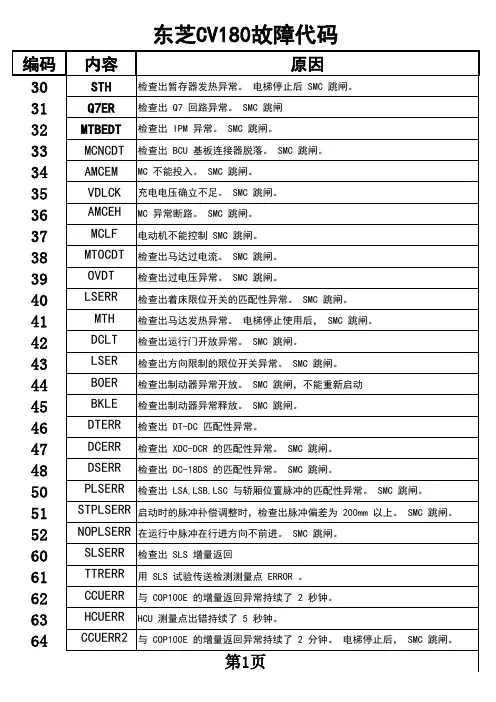

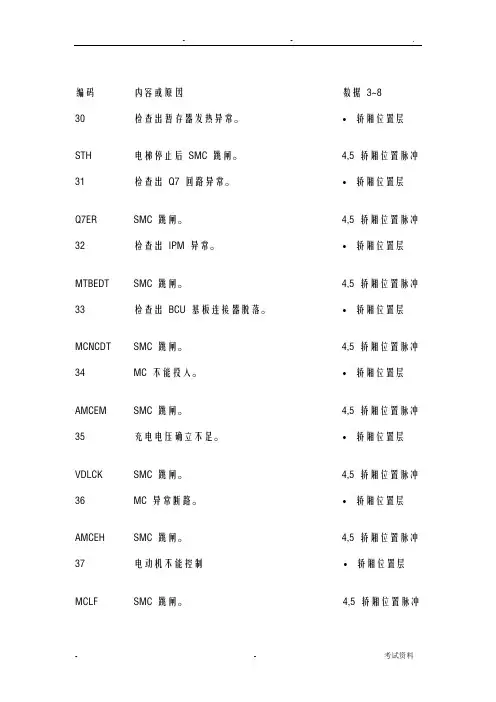

37 MCLF 电动机不能控制SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲编码内容或原因数据3~830 STH 检查出暂存器发热异常。
电梯停止后SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲31Q7ER 检查出Q7 回路异常。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲32 MTBEDT 检查出IPM 异常。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲33 MCNCDT 检查出BCU 基板连接器脱落。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲34 AMCEM MC 不能投入。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲35 VDLCK 充电电压确立不足。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲36 AMCEH MC 异常断路。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲38 MTOCDT 检查出马达过电流。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲39 OVDT 检查出过电压异常。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲40 LSERR 检查出着床限位开关的匹配性异常。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲bit7 06 LSC LSB LSA41 MTH 检查出马达发热异常。
电梯停止使用后，SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲42 DCLT 检查出运行门开放异常。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲bit7 06 DCR ′ DC UPLS43 LSER 检查出方向限制的限位开关异常。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲bit7 0c DNLS UPLS44 BOER 检查出制动器异常开放。
SMC 跳闸，不能重新启动•轿厢位置层4,5 轿厢位置脉冲45 BKLE 检查出制动器异常释放。
SMC 跳闸。
•轿厢位置层4,5 轿厢位置脉冲46 DTERR 检查出DT-DC 匹配性异常。
•轿厢位置层4,5 轿厢位置脉冲bit7 06 DT DCR XDC编码内容或原因数据3~847 DCERR 检查出XDC-DCR 的匹配性异常。
30 STH STACK发热异常检出，电梯停止后SMC跳闸。
3 轿厢位置层4，5 轿厢位置脉冲31 Q7ER Q7回路异常检出。
SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲32 MTBEDT IPM异常检出。
SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲33 MCNCDT BCU 基板连接器脱落检出，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲34 AMCEM MC 不能投入，SMC跳闸 3 轿厢位置层4，轿厢位置脉冲Bit 7 0635 VDLCK 充电电压确立不足，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲36 AMCEH MC异常断路，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲37 MCLF 电动机失控SMC跳闸口 3 轿厢位置层4，5 轿厢位置脉冲38 MTOCDT 马达过电流检出。
SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲C39 OVDT 过电压异常检出，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲3A AMCER 正常运转中方向变化或检修运转 3 轿厢位置层4，5 轿厢位置脉冲中停止时，接触器不OFF，GB规格相对bit应。
SMC跳闸 6不能重新启动。
3B MCCER 停止时的主电路电流信号（MCC）不关闭。
3 轿厢位置层GB规格相对应。
SMC跳闸。
不能重新启动。
4，5 轿厢位置脉冲3C LZNONER LZN检出触点熔着，SMC跳闸，不能重新启动 3 轿厢位置层4，5轿厢位置脉冲3D LZNOFFER LZN断线检出 3 轿厢位置层、4，5 轿厢位置脉冲3E SCER SC 触点熔着检出，SMC跳闸，不能重新启动 3 轿厢位置层4，5轿厢位置脉冲3F DCRER DCR整合性异常检出，（XDC与DCRA（回馈） 3 轿厢位置层信号不一致）不能重新启动。
4，5 轿厢位置脉冲40 LSERR 着床限位开关的匹配性异常检出，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲Bit7641MTH 马达发热异常检出，电梯停止运行后，SMC 3 轿厢位置层跳闸。

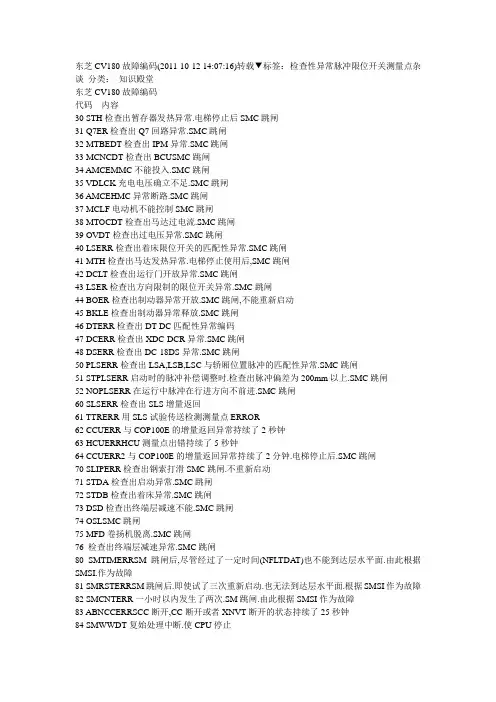

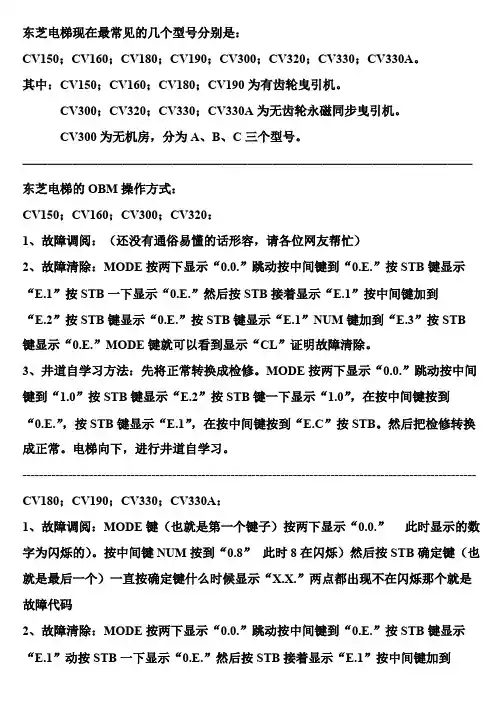

东芝电梯现在最常见的几个型号分别是：CV150；CV160；CV180；CV190；CV300；CV320；CV330；CV330A。
其中：CV150；CV160；CV180；CV190为有齿轮曳引机。
CV300；CV320；CV330；CV330A为无齿轮永磁同步曳引机。
CV300为无机房，分为A、B、C三个型号。
————————————————————————————————————东芝电梯的OBM操作方式：CV150；CV160；CV300；CV320：1、故障调阅：（还没有通俗易懂的话形容，请各位网友帮忙）2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB键显示“E.1”，在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
-------------------------------------------------------------------------------------------------------------CV180；CV190；CV330；CV330A：1、故障调阅：MODE键（也就是第一个键子）按两下显示“0.0.”此时显示的数字为闪烁的）。
按中间键NUM按到“0.8”此时8在闪烁）然后按STB确定键（也就是最后一个）一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB 键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
