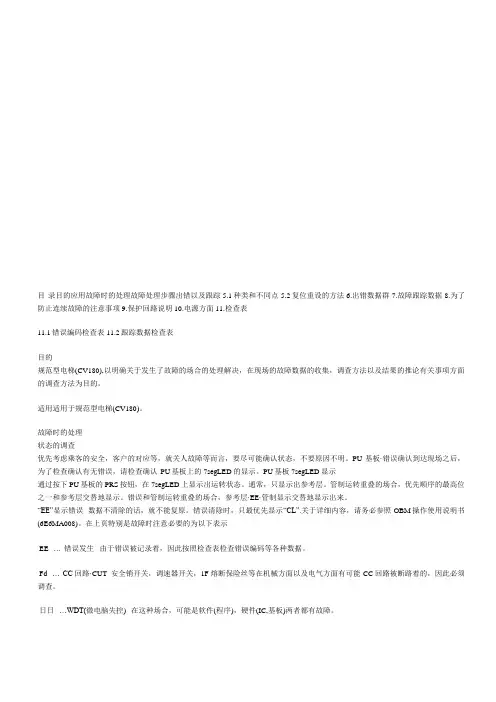

目录目的应用故障时的处理故障处理步骤出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表目的规范型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
适用适用于规范型电梯(CV180)。
故障时的处理状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。
PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
PU基板7segLED显示通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
通常，只显示出参考层。
管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
“EE”显示错误数据不清除的话，就不能复原。
错误清除时，只最优先显示“CL”.关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
在上页特别是故障时注意必要的为以下表示EE … 错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。
Fd … CC回路·CUT 安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。
日日…WDT(微电脑失控) 在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。
！注意检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。
向乘客·业主确认故障时的状况。
对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。
将指尖接地之后，再接触基板。
放置基板时，必须将基板放入导电袋或者放在报纸上。
d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。
东芝CV-180--------------------------------上限位CNH1-2 CNH1-4下限位CNH1-1 CNH1-41F-1~A2底坑急停A2~A3轿内急停A3~A4轿顶急停A4~A5安全窗A5~A7安全钳A7~A10上极限、井道紧急出口、下极限、涨紧轮开关、缓冲器开关、限速器开关A10~A11机房断绳开关TBDC1~3层门锁、轿门锁--------------------------------CNH1-8~9底坑急停CNK1-12~13轿内急停、轿顶急停、安全窗、安全钳CNH1-10~11上极限、井道紧急出口、下极限、涨紧轮开关、缓冲器开关、限速器开关CNM1-1~4机房断绳开关CNH1-14~15层门锁CNK1-14~15轿门锁--------------------------------插件排线CNH1-1=DNLS,下极限开关CNH1-2=UPLS,上极限开关CNH1-3=5LS,下强迫减速单层CNH1-4=6LS,上强迫减速单层CNH1-5=7LS,下强迫减速多层CNH1-6=8LS,上强迫减速多层CNH1-8=PC1A,安全回路出线CNH1-9=A2,底坑急停回线CNH1-10=A7, 井道及限速器安全回路出线CNH1-11=A10,井道及限速器安全回路回线CNH1-12=(A10),CNH1-13=(A10A),CNH1-14=A11A,层门锁出线CNH1-15=HDC, 层门锁回线CNH1-17=PAK,锁梯回线CNH1-20=FLM,消防信号回线CNK1-1=LSA,上平层信号回线CNK1-2=LSB,下平层信号回线CNK1-3=LSC,门区信号回线CNK1-4=KNOR,轿顶检修出线CNK1-5=PLU,检修上行信号回线CNK1-6=PLD,检修下行信号回线CNK1-7=DLS,再开门（安全触板）信号CNK1-8=18DS,关门到位回线CNK1-10=KA,CNK1-12=A2,轿厢安全回路出线CNK1-13=A7,轿厢安全回路回线CNK1-14=HDC,轿门锁出线CNK1-15=DC,轿门锁回线CNK1-17=COMD,CNK1-18=OP,开门信号出线CNK1-19=CL,关门信号出线CNK1-20=A4,急停信号回线CNM1-1=A10A,机房钢丝绳断绳开关出线CNM1-2=A10C,机房钢丝绳断绳开关回线CNM1-3=A10C,机房钢丝绳断绳开关出线CNM1-4=A11,机房钢丝绳断绳开关回线CNH2-1=P24H,层场24V+CNH2-2= P24H,层场24V+CNH2-3= P24H,层场24V+CNH2-4=NC2H,层场24V-CNH2-5= NC2H,层场24V-CNH2-6= NC2H,层场24V-CNK2-1=P24A,轿厢24V+CNK2-2=NC2C,轿厢24V-CNK2-3=1WLS,110%超载信号CNK2-4=3WLS,75%满载信号CNK2-5=8WLS,150kg防捣乱开关CNK2-6=EXDZ,CNH200-1=R200,井道220VCNH200-2=R200,井道220VCNH200-3=T200,井道220VCNH200-4=T200,井道220VCNH200-5=R36A,井道36VCNH200-6=R36A,井道36VCNH200-7=T36A,井道36VCNH200-8=T36A,井道36VCNK200-1=R200,轿厢220VCNK200-2=T200,轿厢220VCNK200-3=R100,轿厢110VCNK200-4=T100,轿厢110V熔断管排线1F-1=1A=PC1A-安全回路○1F-3=3A=PC1C-A VR电源○1F-4=5A=PC1D-制动器回路○1F-5=5A=PC1T-断电平层2F-1=3A=P24A-PU/IO基板电源○2F-2=5A=P24H-乘场方向电源2F-3=5A=P24X-乘场方向电源2F-4=3A=P24C-轿厢信号用2F-5=10A=P24T-断电平层8F-1=2A=R3-BCU基板电源○8F-2=2A=T3- BCU基板电源○9F-1=10A=R110-门电源9F-2=10A=T110-门电源10F=10A=R36A-底坑插座电源-------------------------------------30．暂存器发热异常，SMC跳闸31．Q7回路异常，SMC跳闸32．IPM回路异常，SMC跳闸33．BCU基板连接器脱落，SMC跳闸34．MC不能投入，SMC跳闸35．充电电压确认不足，SMC跳闸36．MC异常断路，SMC跳闸37．电动机不能控制，SMC跳闸38．马达过电流，SMC跳闸39．过电压异常，SMC跳闸3A．SMC未吸合，固态继电器异常40．着床限位开关的匹配性异常，LSA/LSB/LSC，SMC跳闸41．马达发热异常，电梯停止使用后，SMC跳闸42．运行门开放异常，SMC跳闸43．方向限制的限位开关异常，DNLS/UNLS，SMC跳闸44．制动器异常开放，SMC跳闸45．制动器异常释放，SMC跳闸46．DT-DC匹配性异常，SMC跳闸47．XDC-DCR匹配性异常，SMC跳闸48．DC-18DS匹配性异常，SMC跳闸49．TOP传输异常50．LSA/LSB/LSC与轿厢位置脉冲的匹配性异常，SMC跳闸51．启动时的脉冲补偿调整时，检查出脉冲偏差为200mm以上，SMC跳闸52．在运行中脉冲在行进方向不前进，SMC跳闸61．传输有问题63．设定开关动作70．检查出钢索打滑，SMC跳闸，不重新启动71．检查出启动异常，SMC跳闸72．检查出着床异常，SMC跳闸73．检查出终端层减速不能，SMC跳闸74．低速控制时，检查出速度异常，SMC跳闸75．卷扬机脱离，SMC跳闸76．检查出终端减速异常，SMC跳闸80．SM跳闸后，尽管经过了一定时间（NFLTDAT）也不能到达层水平面，由此根据SMSI，81．SM跳闸后，即使试了三次重新启动，也无法到达层水平面，根据SMSI，作为故障82．一小时内发生二次SM跳闸，由此根据SMSI，作为故障83．SCC、CC或者X NVT断开的状态持续了25秒钟84．WDT复始处理中断，使CPU停止90．综括数据异常，电梯停止使用后，WDT跳闸91．由于用PDSET，读入的脉冲值和在工厂设定的脉冲值的差超过了公差范围，将PDSET 结束92．用PDSET确认的楼层数和在工厂设定好了的楼层数不一致，将PDSET结束93．在PDSET中，因为CC断开或门开放，因此将PDSET结束94．用PDSET作成的数据向EEPROM写入失败95．由于18DS的接触不良，使得门反转动作进行了三次96．由于DC的接触不良，使得门反转动作进行了三次---------------------------------EE 错误发生FD CC回路切断日日WDT（微电脑失控）模式00：基本地址设定模式01：字节位选择模式02：基本地址的设定数据显示模式03：字节数据显示（静态）模式04：字节数据写入模式05：半字节数据写入模式06：位选择模式07：位数据合成显示模式08：故障代码察看00~**依次察看数条故障码故障数显排列：E*=年月日周时分秒（故障代码）（编码1）（编码2）（数据3~8）编码1=7-SU方向性,6=SD方向性,5=DZ门区，4=DC关门确认信号，3=UDX运行中，2=CC 安全回路确立，0=SLD用1表示加速中或额定速度。

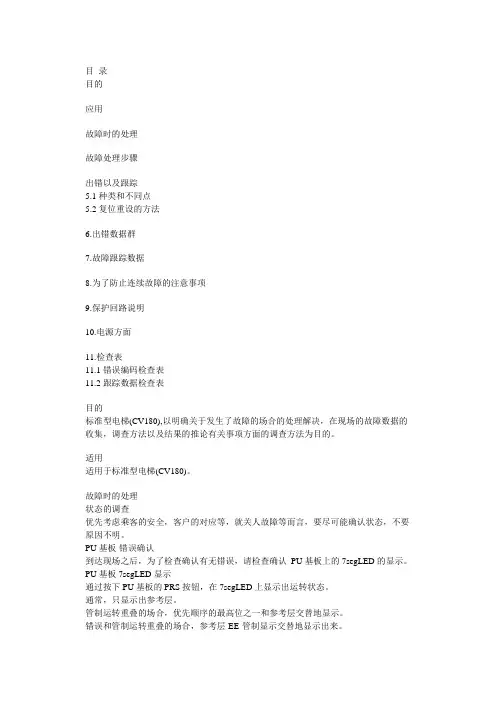

目录目的应用故障时的处理故障处理步骤出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表目的标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
适用适用于标准型电梯(CV180)。
故障时的处理状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。
PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
PU基板7segLED显示通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
通常，只显示出参考层。
管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
“EE”显示错误数据不清除的话，就不能复原。
错误清除时，只最优先显示“CL”.关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
在上页特别是故障时注意必要的为以下表示EE … 错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。
Fd … CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。
日日…WDT(微电脑失控)在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。
！注意检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。
向乘客·业主确认故障时的状况。
对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。
将指尖接地之后，再接触基板。
放置基板时，必须将基板放入导电袋或者放在报纸上。
d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。

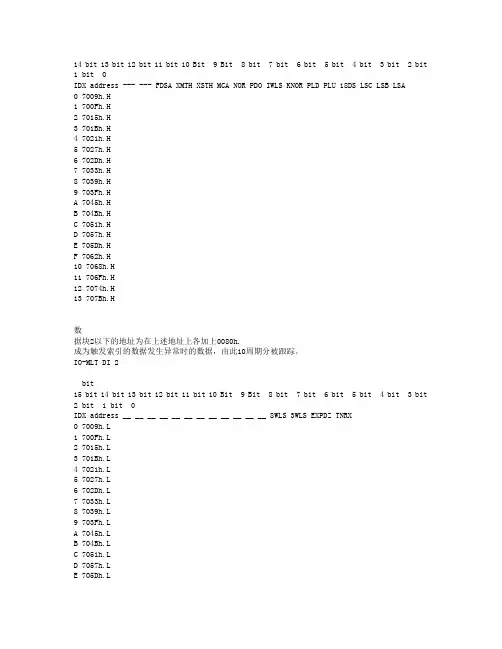

14 bit 13 bit 12 bit 11 bit 10 Bit 9 Bit 8 bit 7 bit 6 bit 5 bit 4 bit 3 bit 2 bit 1 bit 0IDX address --- --- FDSA XMTH XSTH MCA NOR PDO IWLS KNOR PLD PLU 18DS LSC LSB LSA0 7009h.H1 700Fh.H2 7015h.H3 701Bh.H4 7021h.H5 7027h.H6 702Dh.H7 7033h.H8 7039h.H9 703Fh.HA 7045h.HB 704Bh.HC 7051h.HD 7057h.HE 705Dh.HF 7062h.H10 7068h.H11 706Fh.H12 7074h.H13 707Bh.H数据块2以下的地址为在上述地址上各加上0080h.成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
IO-MLT DI 2bit15 bit 14 bit 13 bit 12 bit 11 bit 10 Bit 9 Bit 8 bit 7 bit 6 bit 5 bit 4 bit 3 bit 2 bit 1 bit 0IDX address __ __ __ __ __ __ __ __ __ __ __ __ 8WLS 3WLS EXPDZ TNRX0 7009h.L1 700Fh.L2 7015h.L3 701Bh.L4 7021h.L5 7027h.L6 702Dh.L7 7033h.L8 7039h.L9 703Fh.LA 7045h.LB 704Bh.LC 7051h.LD 7057h.LE 705Dh.L10 7069h.L11 706Fh.L12 7075h.L13 707Bh.L数据块2以下的地址为在上述地址上各加上0080h.成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
C V 1 8 0调整维保指示书使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。
阅读后，请妥善保管说明书，以便随时可以使用。
在移置或转卖该制品时，必须将说明书与制品一起移交。
目次1、目的2、基板2.1 PU-MLT基板2.2 IO-MLT基板2.3 BCU基板2.4 COP100E基板2.5 HIB100A基板3、增量返程出错检出禁止方法4、检查和出错检出禁止方法5、LS线检查方法6、门定时设定表7、轿厢的显示操作盘呼出登录8、COP内各开关的操作方法9、模拟信号的输出设定10.逻辑信号输出设定11.GTL一组11.1 交换GTL一组的注意事项11.2 IPM是否良好的判定基准1、目的本书是用于CV180电梯的有关现场调整及维保时的各种操作方法有关的顺序，方法。
2、基板2.1 PU-MLT基板以下图2.1及表2.1中说明PU-MLT基板的平面图及开关类。
表2.1 PU-MLT基板说明部品名名称机能操作开关SW1<STB>SW2<NUM>SW3<MODE>SW4<PRS>SW5<RESET>显示操作盘用显示操作盘用显示操作盘用显示操作盘用微电脑复位表示部灯LED LD1LD2LD3<MODE1>LD4<MODE2>LD5<MODE3>LD6LD7<WDT>状态表示灯LED 7触头下位位数状态表示灯LED 7触头上位位数显示操作盘的型式表示(ELM型式)显示操作盘的型式表示(CPD型式)显示操作盘的型式表示(OBM型式)未使用WDT跳开时灯亮检查销 DA1~DA3 模拟信号输出连接部接头CN1CN2CN3CN4CN5CN6CN7CNPG5V，15V电源用10-MLT基板连接用10-MLT基板连接用10-MLT基板连接用D1/DO信号连接用，24V电源用未使用(CV200的门控制用)SLS传送用未使用(PG线路激励器)跳线JP1<SELFRST>JP2<MASTER>JP3<LSJP>JP4<PGSEL>JP5<P CTR>自我复位机能选择用SLS传送主动/从动选择用SLS传送终端电阻选择用PG线路激励器/开式换向器选择用SLS传送绝缘/非绝缘选择用图2.1 PU-MLT基板平面图2.2 IO-MLT 基板表2.210-MLT基板说明以下在图2.2及表2.2说明10-MLT基板平面图及开关类。
东芝电梯CV180调整步骤前言本使用说明书，就在进行标准型电梯(CV180) 控制装置的安装·保养·调整作业所必要的处理方法上进行了说明。
本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。
在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。
禁止进行说明书上记载内容以外的行为·操作。
请妥善保管好该说明书，谨请彻底管理。
使用说明书体系图控制系统操作时的注意事项系统调整程序 : 6E6MA000试运转程序 : 6E6M001高速运转程序 : 6E6MA002乘感调整程序书 : 6E6MA003故障判断 : 6E6MA004调整保养指示书 : 6E6MA005安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。
在装置的本体以及其使用说明书上，记载有重要的内容。
请将以下内容(表示·图记号)充分理解后，再阅读本文，并遵守其记载事项。
[表示的说明]表示表示的意思! 危险表示“如果进行误操作的话，有时可能造成人员死亡或受重伤”！注意表示“如果进行误操作的话，有时可能导致人员受伤或仅仅发生物体的损伤”[图记号的说明]图记号图记号的意思表示危险。
具体的危险内容，在图记号里及旁边的画，文章中指示出来。
表示注意。
具体的注意内容在图记号里及旁边的画，文章中指示出来。
表示禁止(不允许做的事)。
具体的禁止内容在图记号里及旁边的画，文章中指示出来。
●表示强制(必须做的事)。
具体的强制内容在图记号里及旁边的画，文章中指示出来。
[本体警告表示标签的确认]在指定处(参考别的使用说明书[使用操作时的注意事项(6E1M0969)]) 请确认本体警告标签的贴付。
如果，标签遗失，由于污损而看不清楚时，请向本公司售后服务部门联系。
一般禁止·注意事项为了维护制品·利用者·作业者的安全性，将作业时的注意事项例举于以下。
C V 1 8 0系统调整步骤使用说明书99年5月株式会社东芝© TOSHIBA Corporation ,1999.All Rights Reserved.希望在使用前，请详细阅读此使用说明书，完全理解其中内容后，再操作制品。
阅读后，请妥善保管说明书，以便随时可以使用。
在移置或转卖该制品时，必须将说明书与制品一起移交。
前言本使用说明书，就在进行标准型电梯 (CV180) 控制装置的安装·保养·调整作业所必要的处理方法上进行了说明。
本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。
在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。
禁止进行说明书上记载内容以外的行为·操作。
请妥善保管好该说明书，谨请彻底管理。
控制系统操作时的注意事项系统调整程序: 6E6MA000试运转程序: 6E6M001高速运转程序: 6E6MA002乘感调整程序书: 6E6MA003故障判断: 6E6MA004调整保养指示书: 6E6MA005安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。
在装置的本体以及其使用说明书上，记载有重要的内容。
请将以下内容(表示·图记号)充分理解后，再阅读本文，并遵守其记载事项。
[表示的说明][图记号的说明][本体警告表示标签的确认]在指定处(参考别的使用说明书[使用操作时的注意事项 (6E1M0969)]) 请确认本体警告标签的贴付。
如果，标签遗失，由于污损而看不清楚时，请向本公司售后服务部门联系。
一般禁止·注意事项为了维护制品·利用者·作业者的安全性，将作业时的注意事项例举于以下。
请掌握和遵守其内容。
电梯系统的不适当操作·作业是导致故障，坏损，灾害的起因。
万一实施本说明书上记载的内容之外的行为，禁止的操作等，造成直接或间接的故障的场合，本公司将不负此责任，谨请谅解。

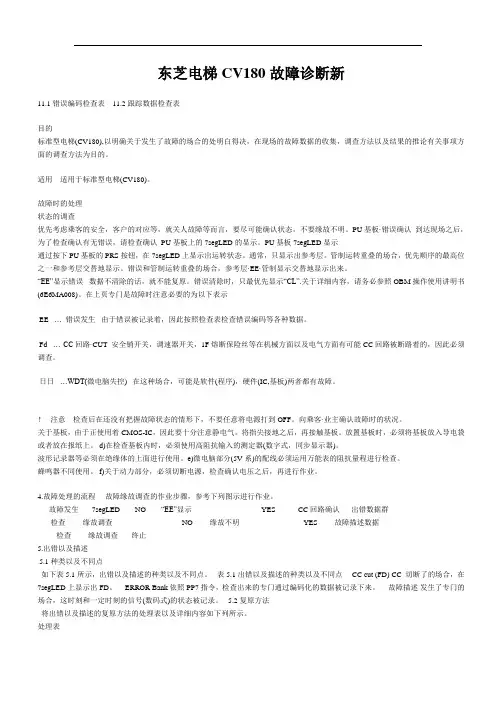

东芝电梯CV180故障诊断新11.1错误编码检查表11.2跟踪数据检查表目的标准型电梯(CV180),以明确关于发生了故障的场合的处明白得决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
适用适用于标准型电梯(CV180)。
故障时的处理状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要缘故不明。
PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
PU基板7segLED显示通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
通常，只显示出参考层。
管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
“EE”显示错误数据不清除的话，就不能复原。
错误清除时，只最优先显示“CL”.关于详细内容，请务必参照OBM操作使用讲明书(6E6MA008)。
在上页专门是故障时注意必要的为以下表示EE … 错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。
Fd … CC回路·CUT 安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。
日日…WDT(微电脑失控) 在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。
！注意检查后在还没有把握故障状态的情形下，不要任意将电源打到OFF。
向乘客·业主确认故障时的状况。
关于基板，由于正使用着CMOS-IC，因此要十分注意静电气。
将指尖接地之后，再接触基板。
放置基板时，必须将基板放入导电袋或者放在报纸上。
d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。
波形记录器等必须在绝缘体的上面进行使用。
e)微电脑部分(5V系)的配线必须运用万能表的阻抗量程进行检查。

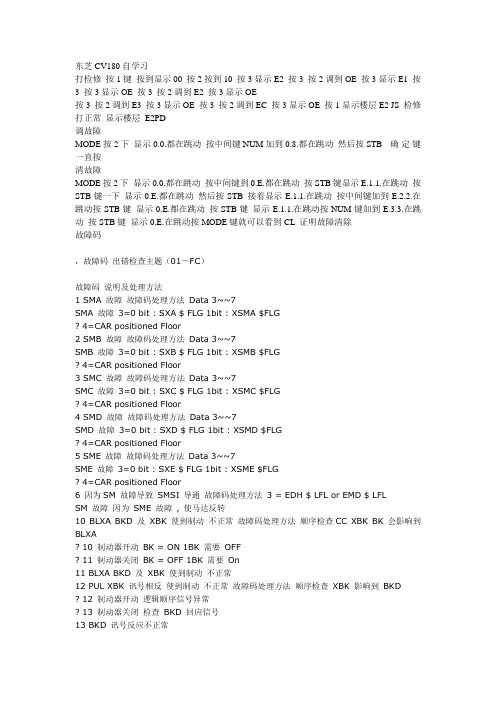

东芝CV180自学习打检修按1键按到显示00 按2按到10 按3显示E2 按3 按2调到OE 按3显示E1 按3 按3显示OE 按3 按2调到E2 按3显示OE按3 按2调到E3 按3显示OE 按3 按2调到EC 按3显示OE 按1显示楼层E2 JS 检修打正常显示楼层E2PD调故障MODE按2下显示0.0.都在跳动按中间键NUM加到0.8.都在跳动然后按STB 确定键一直按清故障MODE按2下显示0.0.都在跳动按中间键到0.E.都在跳动按STB键显示E.1.1.在跳动按STB键一下显示0.E.都在跳动然后按STB 接着显示E.1.1.在跳动按中间键加到E.2.2.在跳动按STB键显示0.E.都在跳动按STB键显示E.1.1.在跳动按NUM键加到E.3.3.在跳动按STB键显示0.E.在跳动按MODE键就可以看到CL 证明故障清除故障码，故障码出错检查主题（01－FC）故障码说明及处理方法1 SMA 故障故障码处理方法Data 3~~7SMA 故障3=0 bit : SXA $ FLG 1bit : XSMA $FLG4=CAR positioned Floor2 SMB 故障故障码处理方法Data 3~~7SMB 故障3=0 bit : SXB $ FLG 1bit : XSMB $FLG4=CAR positioned Floor3 SMC 故障故障码处理方法Data 3~~7SMC 故障3=0 bit : SXC $ FLG 1bit : XSMC $FLG4=CAR positioned Floor4 SMD 故障故障码处理方法Data 3~~7SMD 故障3=0 bit : SXD $ FLG 1bit : XSMD $FLG4=CAR positioned Floor5 SME 故障故障码处理方法Data 3~~7SME 故障3=0 bit : SXE $ FLG 1bit : XSME $FLG4=CAR positioned Floor6 因为SM 故障导致SMSI 导通故障码处理方法3 = EDH $ LFL or EMD $ LFLSM 故障因为SME 故障, 使马达反转10 BLXA BKD 及XBK 使到制动不正常故障码处理方法顺序检查CC XBK BK 会影响到BLXA10 制动器开动BK = ON 1BK 需要OFF11 制动器关闭BK = OFF 1BK 需要On11 BLXA BKD 及XBK 使到制动不正常12 PUL XBK 讯号相反使到制动不正常故障码处理方法顺序检查XBK 影响到BKD12 制动器开动逻辑顺序信号异常13 制动器关闭检查BKD 回应信号13 BKD 讯号反应不正常20 7LS , 8LS 反应不正常故障码处理方法上行及下行限位开关出错20 限位开关问题SLD ON LS 7 LS 8 ON21 起动, 驱动及停车脉动讯号不正常故障码处理方法电梯上下运行不停中间楼层21 脉动讯号不正常车上层楼遮板脉动讯号不正常或牵引机22 ADCPD 脉动讯号异常比率错误或ROM 参数22 ADCPD 脉动讯号异常23 提前通知脉动讯号异常24 脉动讯输入号异常故障码处理方法检查ADCPD脉动讯号因为俩个脉动24 脉动讯输入号异常不一致( 参数1及2 有关）25 没有脉动讯输入26 ADCPD 接线出错故障码处理方法检查PG 脉动发动机或输入26 ADCPD 接线出错PG 脉动发动机参数不一致27 脉动讯参数出错故障码处理方法当电梯在运行时PG 脉冲讯号位移超过27脉动讯参数出错设定参数范围.30 开门受到干扰故障码处理方法门马达有问题, DOL问题, 门无法开30开门受到干扰门锁问题,门马达皮带问题等等.31 当开门时：被中断了如：没电断线?32 当开门时：门的SWITCH 开关不正常?43 23 DS 或18DS 开关位置不正确44 23 DS 或24DS 开关接触不良45 24 DS 位置需要从调47 18 DS 位置需要从调48 当18 DS开关不通时位置需要从调49 当18 DS开关接通时位置需要从调4A 当24 DS开关位置需要从调4B 门马达：在同一时间内有超过倆个开关不正常?4C 18 DS 位置需要从调4D 门马达：在同一时间内有超过倆个开关不正常4F 18 DS 开关接触不良?50 上行或下行回输讯号出错?51 SM模式出错时安全电路CC没有切断?52 SCC ：逻辑安全电路出错53 电线开关出错54 5LS 及6LS 开关不正常5A/5B 门马达输入讯号出错开关13CS，14CS 及18DS5C/5D LU / LD LS1 LS2 SDZ 不正常60/64 LU / LD 开关接触不良67 LD / LD 或SDZ 位置需要从调?68 井道内有超过倆开关不正常?69 LS2位置需要从调或SDZ接触不良?6A LS2位置及SDZ之间距离不正确?6B LS2位置需要从调?6C LU / LD 或LS1 开关接触不良6F LU / LD位置需要从调?70 井道内有超过倆开关跟脉冲对比不正常71 LS1 位置需要从调74 LS2 开关接触不良75 LS1 位置需要从调或LS2 开关接触不良77 需要检查SW及脉冲信号78 SDZ 开关接触不良80 远程监督控制屏把CC切断了80~8C Supervisory panel 远程监督控制屏及电梯，开关信号不协调出现的故障码81 输入53S 讯号出错83 远程监督控制屏把DC切断了(开关门电路切断了)84 "停车PARK时, PUL输出讯号出错"85 "当门在开始关时, UND切断了"86 "当门在开始开时, DC切断了,DT接通或DC接通DT切断了"88 "电梯内有人在按钮时, CC被切断了"8A 平层故障RUT输出讯号出错8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应RUT讯号出错91 电梯运行了45秒DZ没有离开平层区电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒, 无法平层"96 电梯在平层时超过正常平层范围DN UP 或PG问题A0 路径错误检查输入/输出数据程序单元故障包括: 硬件/ 软件/板子内的跳线及型号出错A1 路径错误检查运行控制程序单元A3 路径错误检查门控制程序单元B0 CPU 及PUL 关系错误B1 CPU 及SLS 关系错误B2 CPU 及ADCP 关系错误B3 CPU 及SLS线传送或CCU 关系错误B4 CPU 及PUL反应延迟超过2秒B5 CPU 及PUM反应延迟超过2秒B8 "CPU 及PUG , WDT恢复超过6次的反应不正常"B9 "CPU 及WDT , CCU恢复超过3次的反应不正常"BA "CPU 及SLS , WDT恢复超过3次的反应不正常"BB "CPU 及ADCPD , WDT恢复超过3次的反应不正常"BC "CPU 及PUL , WDT发生故障"BD "CPU 及PUM , WDT发生故障"BE "CPU 及PUG , WDT发生故障"BF "CPU 及CCU , WDT发生故障"东芝cv180外呼板设置cv180外呼板设置在各楼层底板上各装设一块HCU基板(HIB100A)。
