3X.主回路保护.30.检测出变频器发热异常.电梯停止后SMC跳闸.31.检测出Q7回路异常.SMC跳闸.32.检测出IPM异常.SMC跳闸.33.检测出BCU基板连接器脱落.SMC跳闸.34.MC不能接通.SMC跳闸.35.充电电压确立不足.SMC跳闸.36.MC异常断路.SMC跳闸.37.电动机不能控制.SMC跳闸.38.检测出马达过电流.SMC跳闸.39.检测出过电压异常.SMC跳闸.3A.正常运行方向改变时或点检运行停止时，接触器不能断开。
GB标准对应。
SMC跳闸.无法重新起动.3B.停止时主回路电流信号(MCC)无法断开.GB标准对应。
SMC跳闸.无法重新起动.3C.检测出LZN粘连异常.SMC跳闸.无法重新起动.3D.检测出LZN线异常断.3E.检测出SC粘连异常.SMC跳闸.无法重新起动.3F.检测出DCR匹配性异常.(XDC与DCRA反馈信号不一致)SMC跳闸.无法重新起动.4X.输出入信号异常.40.检测出着床限位开关的匹配性异常.SMC跳闸.41.检测出马达发热异常.电梯停止使用后,SMC跳闸.42.检测出运行门开放异常.SMC跳闸.43.检测出方向限制的限位开关异常.SMC跳闸.44.检测出制动器异常开放.SMC跳闸.不能重新启动.45.检测出制动器异常释放.SMC跳闸.46.检测出DT-DC匹配性异常.47.检测出XDC-DCR的匹配性异常.SMC跳闸.48.检测出DC-18DS的匹配性异常.SMC跳闸.49.UPLS或DNLS动作,但LSA,LSB,LSC关闭.检测出着床开关异常.SMC跳闸.4A.DCU150使用时,因DCU150重起三次,DCUEH故障或DCULSLERR仍未消除.SMC跳闸.4B.检测出1小时内出现3次门单元增量返回异常(故障65).SMC跳闸.(切断FDS时,不检测)(只适用与DCU150)4C.检测出RLR粘连异常.SMC跳闸.无法重新启动.4D.检测出RLR断线异常.SMC跳闸.无法重新启动.4E.非常电动运转时的安全回路断路继电器的溶着检测.SMC跳闸.无法重新启动.5X.脉冲关联异常.50.检测出LSA,LSB,LSC与轿厢位置脉冲的匹配性异常.SMC跳闸.51.启动时的脉冲补偿调整时,检测出脉冲偏差为200mm以上.SMC跳闸.52.在运行中脉冲在行进方向不前进.SMC跳闸.53.轿厢位置脉冲与限位开关(5LS,6LS)的整合性异常检测.SME跳闸.6X.串行传送异常.60.检测出SLS增量返回.61.用SLS试验传送检测出测量点ERROR.62.与COP100E的增量返回异常持续了2秒钟.63.HCU测量点故障持续了5秒钟.64.与COP100E的增量返回异常持续了2秒钟.电梯停止后,SMC跳闸.65.门机控制单元增量返回异常持续了2秒钟.(切断FDS时,不检测)(只适用与DCU150)7X.速度异常.70.检测出钢索打滑.SMC跳闸.无法重新启动.71.检测出启动异常.SMC跳闸.72.检测出着床异常.SMC跳闸.73.检测出终端层减速不能.SMC跳闸.74.低速控制时,检测出速度异常.SMC跳闸.75.卷扬机脱离.SMC跳闸.76.检测出终端层减速异常.SMC跳闸.77.直流过电流检出.78.磁极推算超出时间故障.79.电动机PG断线异常检测.7A.即便钢丝绳拉长动作持续10秒,仍没有到达平层位置,钢丝绳拉长动作结束.7B.Z脉冲相位补充改正.8X.重新启动异常.80.SM跳闸后,尽管经过了一定时间(NFLTDAT)也不能到达层水平面.由此根据SMSI,作为故障.81.SM跳闸后,即使试了三次重新启动,也无法到达层水平面.由此根据SMSI,作为故障.82.一小时以内发生了两次SM跳闸,由此根据SMSI,作为故障.83.SCC断开,CC断开或者XNVT断开的状态持续了25秒钟.84.WDT复始处理中断,使CPU停止.9X.其他.90.检测出检查综括数据异常,因此停止电梯后,使WDT跳闸.91.由于用PDSET,读入的脉冲值和在工厂内设定的脉冲值的差超过了公差范围,将PDSET结束.92.用PDSET确认了的楼层数与在工厂内设定的好了的楼层数不一致,因此将PDSET结束.93.在PDSET中,由于CC断开或者门开放了,因此将PDSET结束.94.用PDSET作成的数据向E2PROM的写入失败.95.由于18DS的接触不良,使得门反转动作进行了三次.96.由于DC的接触不良,使得门反转动作进行了三次.97.远程监控.<PIXTEL_MMI_EBOOK_2005>4。

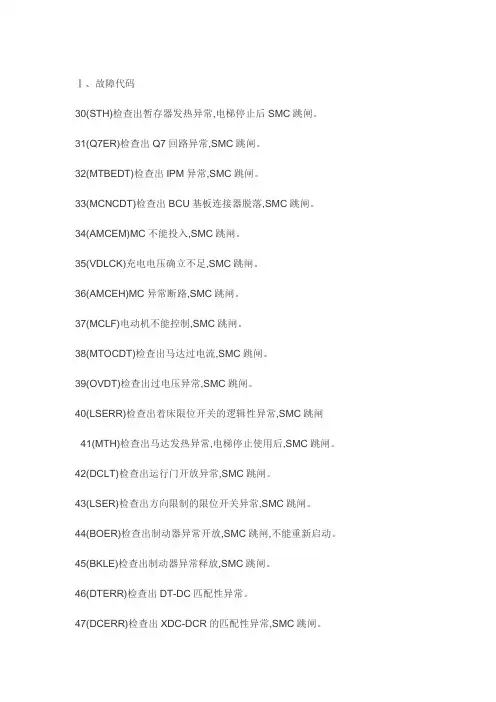

Ⅰ、故障代码30(STH)检查出暂存器发热异常,电梯停止后SMC跳闸。
31(Q7ER)检查出Q7回路异常,SMC跳闸。
32(MTBEDT)检查出IPM异常,SMC跳闸。
33(MCNCDT)检查出BCU基板连接器脱落,SMC跳闸。
34(AMCEM)MC不能投入,SMC跳闸。
35(VDLCK)充电电压确立不足,SMC跳闸。
36(AMCEH)MC异常断路,SMC跳闸。
37(MCLF)电动机不能控制,SMC跳闸。
38(MTOCDT)检查出马达过电流,SMC跳闸。
39(OVDT)检查出过电压异常,SMC跳闸。
40(LSERR)检查出着床限位开关的逻辑性异常,SMC跳闸41(MTH)检查出马达发热异常,电梯停止使用后,SMC跳闸。
42(DCLT)检查出运行门开放异常,SMC跳闸。
43(LSER)检查出方向限制的限位开关异常,SMC跳闸。
44(BOER)检查出制动器异常开放,SMC跳闸,不能重新启动。
45(BKLE)检查出制动器异常释放,SMC跳闸。
46(DTERR)检查出DT-DC匹配性异常。
47(DCERR)检查出XDC-DCR的匹配性异常,SMC跳闸。
48(DSERR)检查出DC-18DS的匹配性异常,SMC跳闸。
50(PLSERR)检测出LSA、LSB、LSC与轿厢位置脉冲的匹配性异常,SME脱开。
51(STPLSERR)检测出启动时的脉冲修正200㎜以上的偏差,SME脱开。
52(NOPLSERR)运行中,脉冲没沿行进方向前进,SME脱开。
60(SLSERR)检查出SLS增量返回。
61(TTRERR)用SLS实验传送检测测量点ERROR。
62(CCUERR)与COP100E的增量返回异常持续了2秒钟。
63(HCUERR)HCU测量点出错持续了5秒钟。
64(CCUERR2)与COP100E的增量返回异常持续了2秒钟,电梯停止后,SMC跳闸70(SLIPERR)检查出钢索打滑,SMC跳闸,不重新启动71(STDA)检查出启动异常,SMC跳闸。
代码表待保存的区域虽然可分为ＰＵＳ存储区与ＰＵＭ存储区，但代码体系已统一。
ＣＯＤＥ分类概要０ＸＳＭ保存ＳＷ动作时的错误信息。
该信息为故障分析的基本。
１ＸＳＭ（逻辑）是ＰＵＭ的逻辑序列，是检查出导致ＳM跳脱要因的异常时的信息。
２Ｘ未使用３Ｘ输入输出信号异常检测出一般性输入输出信号的合理性异常及故障时的信息。
４Ｘ远隔检修功能（状态变化发报）［ＰＵＭ侧］检测出停击、制动器状态等异常时的信息。
５Ｘ脉冲关联异常在正常状态下检测出ＣＰＤ相关异常及脉冲数据异常时的信息。
６Ｘ着床ＳＷ异常关于着床ＳＷ与软件门区（脉冲）的整合性异常的信息。
７Ｘ门异常在门ＳＷ或者门反转等通常操作中检测出异常时的信息。
８Ｘ操作异常在呼叫应答、门反转等的通常操作中检测出异常时的信息。
９Ｘ““ＡＸ周边单元异常检测出周边单元（ＣＰＵ）异常时的信息。
ＢＸ系统异常在控数器、ＰＵＳ（３８６ＥＸ）、ＰＵ基板等的内部检测出异常时的信息。
ＣＸ““ＤＸＰＤＳＥＴ异常在脉冲数据ＰＤＳＥＴ时异常的信息。
ＥＸ２CAR逻辑在２CAR逻辑中被检测出的异常信息。
③①ＣＯＤＥ内容或者原因数据３～８０１ＳＭＡ已跳闸3=01 SSMAI02 LSMA4=轿厢位置层5、6=轿厢位置（脉冲数据）０２ＳＭＢ已跳闸3=01 SSMBI02 LSMB4=轿厢位置层5、6=轿厢位置（脉冲数据）０３ＳＭＣ已跳闸3=01 SSMCI02 LSMC4=轿厢位置层5、6=轿厢位置（脉冲数据）０５ＳＭＥ已跳闸3=01 SSMEI02 LSME4=轿厢位置层5、6=轿厢位置（脉冲数据）０６ＳＭ跳闸后，经过一段时间（NFLTDAT）之后，但仍无法到达平层，因此定为SMSI故障。
3=00 门区外01 门区内4=轿厢位置层5、6=轿厢位置（脉冲数据）０７ＳＭ跳闸后，虽然３次尝试重新启动，但仍无法到达平层，或者在１小时之内２度检测出同一模式（ＳＭＡ～ＳＭＥ），因此定为SMSI故障。
3=00 门区外01 门区内4=轿厢位置层5、6=轿厢位置（脉冲数据）CODE 内容数据3、4数据5~83=004=00：SSMAI通过PUS 跳闸SMA 5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=014=00：BOER 制动器异常开放 5 =6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=024=00：PGERR马达PG 断线异常检测[CV200]5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=044=00：AMCER主回路接触器触点粘连检测5 =□6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=084=00：MCCER 电流遮断异常检测5=□ 未使用6=□ IDTM ：正常运行曲线模式7=— 未使用8=□ 跳脱NO ：跳闸次数3=104=00:IREDTPUEXP100增量运动异常5=□ 未使用6=□ IDTM ：正常运行曲线模式7=— 未使用8=□ 跳脱NO ：跳闸次数3=404=00：ETSDT终端层减速异常（ETS ） 5 =7 =6=□IDTM ：正常运行曲线模式8=□跳脱NO ：跳闸次数3=204=00：LZNERLZN 整合性异常检测5=□6=□ IDTM ：正常运行曲线模式7=— 未使用8=□ 跳脱NO ：跳闸次数１１ＳＭＡ3=804=00：ETSERETS 用PG 断线异常检测5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO：跳闸次数⑨⑨①③⑨⑩⑩⑩3=004=02 : SCER SCA粘连异常检测5 ——— ：未使用6=□IDTM：正常运行曲线模式7 ——— ：未使用8=□跳脱NO：跳闸次数3=004=04 : OSL低速时速度异常上升检测。
Cv620系列PUS查法；按A一次显示00，按B选到16，按C一次显示故障数（如第一个故障显示001），选择好需要查看的故障后按住C不放开，开始显示年月日星期时分秒，后一次性跳出来4位数的为故障。
把旋转开关打到1为PUM查法；按A两次显示00，按B选到16，按C一次显示故障数，选择好需要查看的故障后按住C不放开，开始显示年月日星期时分秒，最后一次性跳出来的4位数为故障。
消故障方法与CV330,CV320一样（0E—E1-E2-E3）故障代码内容1001PUS侧SMA trip1101检出主回路接触器溶着没有发出AMC1接触器投入指令AMC1ON 1102检出电流断开异常SMTINV即便OFF，MCC1(电流检出信号)也还是ON的状态1103检出辅助接触器溶着没有发出AMC2接触投入指令AMCA OFF.1201即便没有发出制动器松闸信号，BLS（确认制动器松闸SW）也还是ON了。
1202检出制动器诊断制动器力矩异常自动制动器诊断检出保持力的底下（回生电阻对低检查1203检出制动器溶着制动器指令off时制动接触器ON。
1301CC ON状态RLRA(RLR反馈信号)OFF或DC ON状态SCRA(安全回路继电器反馈）off的整合性确认。
1302检出HRQA溶着检出乘场检修开关（INSH;国内），紧急电动运行SW（HRQA;其他地方溶着。
1303检出RLR溶着RLR信号明明OFF，RLRA反馈信号却还是OFF的状态1304地震时限速器涨紧开关异常检查。
1401检出低速时速度异常上升及轿厢位置偏差控制负荷时及绳索伸长指令时的速度异常检出及停止时发生特定位置偏差的情况。
1402检出地震时自动复原异常检出碰撞，由于绳索卡住力矩异常变动。
1702检出DC继电器溶着（系统1）确认DC1A和DC1R整合性。
1081PUM侧SMA trip了1881自动诊断运行中，开始制动器诊断后即便过来40秒从PUM制动器保持力确认结束信号不ON2001PUS侧SMB trip.2202电源侧Stack温度异常电源侧Stack温度超过了基准。
Ⅰ、故障代码30(STH)检查出暂存器发热异常,电梯停止后SMC跳闸。
31(Q7ER)检查出Q7回路异常,SMC跳闸。
32(MTBEDT)检查出IPM异常,SMC跳闸。
33(MCNC DT)检查出BCU基板连接器脱落,SMC跳闸。
34(AMCEM)MC不能投入,SMC跳闸。
35 (VDLCK)充电电压确立不足,SMC跳闸。
36(AMCEH)MC异常断路,SMC跳闸。
37(MCL F)电动机不能控制,SMC跳闸。
38(MTOCDT)检查出马达过电流,SMC跳闸。
39(OVD T)检查出过电压异常,SMC跳闸。
40(LSERR)检查出着床限位开关的逻辑性异常,S MC跳闸 41(MTH)检查出马达发热异常,电梯停止使用后,SMC跳闸。
42(D CLT)检查出运行门开放异常,SMC跳闸。
43(LSER)检查出方向限制的限位开关异常,SMC跳闸。
44(BOER)检查出制动器异常开放,SMC跳闸,不能重新启动。
45(BK LE)检查出制动器异常释放,SMC跳闸。
46(DTERR)检查出DT-DC匹配性异常。
47(D CERR)检查出XDC-DCR的匹配性异常,SMC跳闸。
48(DSERR)检查出DC-18DS的匹配性异常,SMC跳闸。
50(PLSERR)检测出LSA、LSB、LSC与轿厢位置脉冲的匹配性异常,SME脱开。
51(STPLSERR)检测出启动时的脉冲修正200㎜以上的偏差,SM E脱开。
52(NOPLSERR)运行中,脉冲没沿行进方向前进,SME脱开。
60(SLSERR)检查出SLS增量返回。
61(TTRERR)用SLS实验传送检测测量点ERROR。
62(CCUERR)与COP100E的增量返回异常持续了2秒钟。
63(HCUERR)HCU测量点出错持续了5秒钟。
64(CCUERR2)与COP100E的增量返回异常持续了2秒钟,电梯停止后,SMC 跳闸70(SLIPERR)检查出钢索打滑,SMC跳闸,不重新启动71(STDA)检查出启动异常,SMC跳闸。

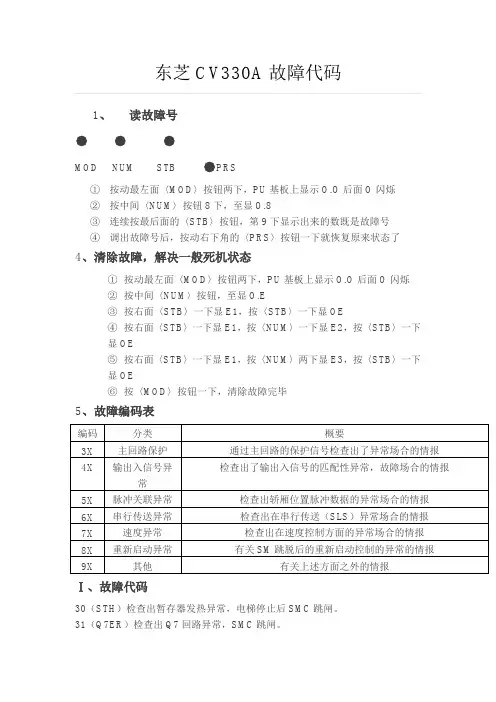

东芝CV330A故障代码1、读故障号●●●MOD NUM STB ●PRS①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮8下，至显O.8③连续按最后面的〈STB〉按钮，第9下显示出来的数既是故障号④调出故障号后，按动右下角的〈PRS〉按钮一下就恢复原来状态了4、清除故障，解决一般死机状态①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮，至显O.E③按右面〈STB〉一下显E1，按〈STB〉一下显OE④按右面〈STB〉一下显E1，按〈NUM〉一下显E2，按〈STB〉一下显OE⑤按右面〈STB〉一下显E1，按〈NUM〉两下显E3，按〈STB〉一下显OE⑥按〈MOD〉按钮一下，清除故障完毕Ⅰ、故障代码30（STH）检查出暂存器发热异常，电梯停止后SMC跳闸。
31（Q7ER）检查出Q7回路异常，SMC跳闸。
32（MTBEDT）检查出IPM异常，SMC跳闸。
33（MCNCDT）检查出BCU基板连接器脱落，SMC跳闸。
34（AMCEM）MC不能投入，SMC跳闸。
35（VDLCK）充电电压确立不足，SMC跳闸。
36（AMCEH）MC异常断路，SMC跳闸。
37（MCLF）电动机不能控制，SMC跳闸。
38（MTOCDT）检查出马达过电流，SMC跳闸。
39（OVDT）检查出过电压异常，SMC跳闸。
40（LSERR）检查出着床限位开关的逻辑性异常，SMC跳闸41（MTH）检查出马达发热异常，电梯停止使用后，SMC跳闸。
42（DCLT）检查出运行门开放异常，SMC跳闸。
43（LSER）检查出方向限制的限位开关异常，SMC跳闸。
44（BOER）检查出制动器异常开放，SMC跳闸，不能重新启动。
45（BKLE）检查出制动器异常释放，SMC跳闸。
46（DTERR）检查出DT-DC匹配性异常。
47（DCERR）检查出XDC-DCR的匹配性异常，SMC跳闸。
48（DSERR）检查出DC-18DS的匹配性异常，SMC跳闸。
