总结 东芝电梯CV 故障代码

Cv620系列PUS查法；按A一次显示00，按B选到16，按C一次显示故障数（如第一个故障显示001），选择好需要查看的故障后按住C不放开，开始显示年月日星期时分秒，后一次性跳出来4位数的为故障。

把旋转开关打到1为PUM查法；按A两次显示00，按B选到16，按C一次显示故障数，选择好需要查看的故障后按住C不放开，开始显示年月日星期时分秒，最后一次性跳出来的4位数为故障。

消故障方法与CV330,CV320一样（0E—E1-E2-E3）故障代码内容1001PUS侧SMA trip1101检出主回路接触器溶着没有发出AMC1接触器投入指令AMC1ON 1102检出电流断开异常SMTINV即便OFF，MCC1(电流检出信号)也还是ON的状态1103检出辅助接触器溶着没有发出AMC2接触投入指令AMCA OFF.1201即便没有发出制动器松闸信号，BLS（确认制动器松闸SW）也还是ON了。

1202检出制动器诊断制动器力矩异常自动制动器诊断检出保持力的底下（回生电阻对低检查1203检出制动器溶着制动器指令off时制动接触器ON。

1301CC ON状态RLRA(RLR反馈信号)OFF或DC ON状态SCRA(安全回路继电器反馈）off的整合性确认。

1302检出HRQA溶着检出乘场检修开关（INSH;国内），紧急电动运行SW（HRQA;其他地方溶着。

1303检出RLR溶着RLR信号明明OFF，RLRA反馈信号却还是OFF的状态1304地震时限速器涨紧开关异常检查。

1401检出低速时速度异常上升及轿厢位置偏差控制负荷时及绳索伸长指令时的速度异常检出及停止时发生特定位置偏差的情况。

1402检出地震时自动复原异常检出碰撞，由于绳索卡住力矩异常变动。

1702检出DC继电器溶着（系统1）确认DC1A和DC1R整合性。

1081PUM侧SMA trip了1881自动诊断运行中，开始制动器诊断后即便过来40秒从PUM制动器保持力确认结束信号不ON2001PUS侧SMB trip.2202电源侧Stack温度异常电源侧Stack温度超过了基准。

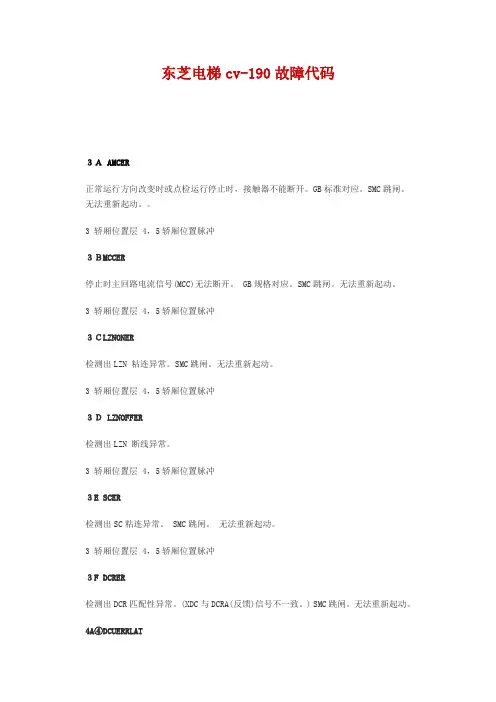

东芝电梯cv-190故障代码３Ａ AMCER正常运行方向改变时或点检运行停止时，接触器不能断开。

GB标准对应。

SMC跳闸。

无法重新起动。

3 轿厢位置层 4，5轿厢位置脉冲３ＢMCCER停止时主回路电流信号(MCC)无法断开。

GB规格对应。

SMC跳闸。

无法重新起动。

3 轿厢位置层 4，5轿厢位置脉冲３ＣLZNONER检测出LZN 粘连异常。

SMC跳闸。

无法重新起动。

3 轿厢位置层 4，5轿厢位置脉冲３Ｄ LZNOFFER检测出LZN 断线异常。

3 轿厢位置层 4，5轿厢位置脉冲３E SCER检测出SC粘连异常。

SMC跳闸。

无法重新起动。

3 轿厢位置层 4，5轿厢位置脉冲３F DCRER检测出DCR匹配性异常。

(XDC与DCRA(反馈)信号不一致。

) SMC跳闸。

无法重新起动。

4A④DCUERRLAT检测出1小时内出现3次门单元增量返回异常(故障65)。

SMC跳闸。

(切断FDS时，不检测) (只适用于DCU150)3 轿厢位置层 4，5轿厢位置脉冲4C④RLRONER检测出RLR粘连异常。

SMC跳闸。

无法重新起动。

3 轿厢位置层 4，5轿厢位置脉冲4D④RLROFFER检测出RLR断线异常。

SMC跳闸。

无法重新起动。

3 轿厢位置层 4，5轿厢位置脉冲65④ DCUSLSERR门单元增量返回异常持续了2秒。

(切断FDS时，不检测) (只适用于DCU150)3 轿厢位置4 异常检测次数5 发送数据6 接收数据 7从DCU150接收数据。

80 SMTIMERRSM跳闸后，即便经过一定时间(NFLTDAT)，也无法平层，出现由SMSI引起的故障。

3 轿厢位置层 4，5轿厢位置脉冲81 SMRSTERRSM跳闸后，即便3次重起，也无法平层，出现由SMSI引起的故障。

4 轿厢位置层 4，5轿厢位置脉冲82 SMCNTERR因1小时内出现2次SM跳闸，所以出现由SMSI引起的故障。

3 轿厢位置层 4，5轿厢位置脉冲83 ABNCCERR在SCC断开的状态下，CC断开或XNVT断开的状态持续25秒。

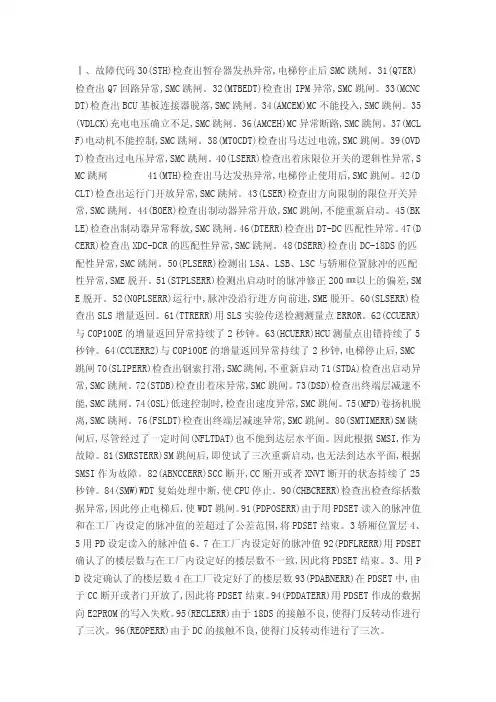

Ⅰ、故障代码30(STH)检查出暂存器发热异常,电梯停止后SMC跳闸。

31(Q7ER)检查出Q7回路异常,SMC跳闸。

32(MTBEDT)检查出IPM异常,SMC跳闸。

33(MCNC DT)检查出BCU基板连接器脱落,SMC跳闸。

34(AMCEM)MC不能投入,SMC跳闸。

35 (VDLCK)充电电压确立不足,SMC跳闸。

36(AMCEH)MC异常断路,SMC跳闸。

37(MCL F)电动机不能控制,SMC跳闸。

38(MTOCDT)检查出马达过电流,SMC跳闸。

39(OVD T)检查出过电压异常,SMC跳闸。

40(LSERR)检查出着床限位开关的逻辑性异常,S MC跳闸 41(MTH)检查出马达发热异常,电梯停止使用后,SMC跳闸。

42(D CLT)检查出运行门开放异常,SMC跳闸。

43(LSER)检查出方向限制的限位开关异常,SMC跳闸。

44(BOER)检查出制动器异常开放,SMC跳闸,不能重新启动。

45(BK LE)检查出制动器异常释放,SMC跳闸。

46(DTERR)检查出DT-DC匹配性异常。

47(D CERR)检查出XDC-DCR的匹配性异常,SMC跳闸。

48(DSERR)检查出DC-18DS的匹配性异常,SMC跳闸。

50(PLSERR)检测出LSA、LSB、LSC与轿厢位置脉冲的匹配性异常,SME脱开。

51(STPLSERR)检测出启动时的脉冲修正200㎜以上的偏差,SM E脱开。

52(NOPLSERR)运行中,脉冲没沿行进方向前进,SME脱开。

60(SLSERR)检查出SLS增量返回。

61(TTRERR)用SLS实验传送检测测量点ERROR。

62(CCUERR)与COP100E的增量返回异常持续了2秒钟。

63(HCUERR)HCU测量点出错持续了5秒钟。

64(CCUERR2)与COP100E的增量返回异常持续了2秒钟,电梯停止后,SMC 跳闸70(SLIPERR)检查出钢索打滑,SMC跳闸,不重新启动71(STDA)检查出启动异常,SMC跳闸。

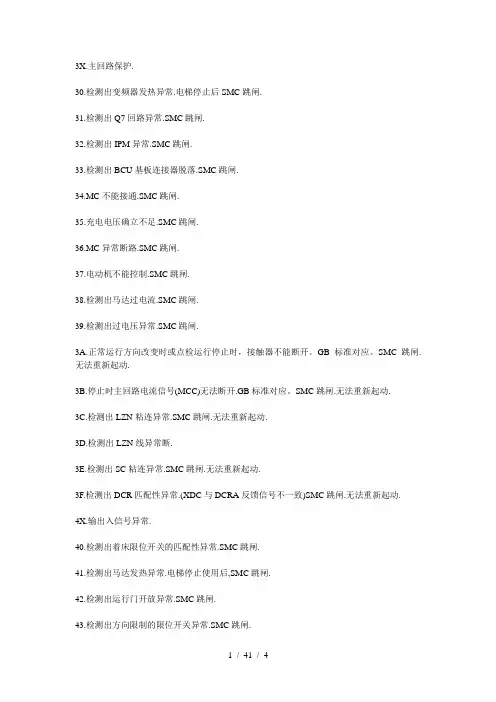

3X.主回路保护.30.检测出变频器发热异常.电梯停止后SMC跳闸.31.检测出Q7回路异常.SMC跳闸.32.检测出IPM异常.SMC跳闸.33.检测出BCU基板连接器脱落.SMC跳闸.34.MC不能接通.SMC跳闸.35.充电电压确立不足.SMC跳闸.36.MC异常断路.SMC跳闸.37.电动机不能控制.SMC跳闸.38.检测出马达过电流.SMC跳闸.39.检测出过电压异常.SMC跳闸.3A.正常运行方向改变时或点检运行停止时，接触器不能断开。

GB标准对应。

SMC跳闸.无法重新起动.3B.停止时主回路电流信号(MCC)无法断开.GB标准对应。

SMC跳闸.无法重新起动.3C.检测出LZN粘连异常.SMC跳闸.无法重新起动.3D.检测出LZN线异常断.3E.检测出SC粘连异常.SMC跳闸.无法重新起动.3F.检测出DCR匹配性异常.(XDC与DCRA反馈信号不一致)SMC跳闸.无法重新起动.4X.输出入信号异常.40.检测出着床限位开关的匹配性异常.SMC跳闸.41.检测出马达发热异常.电梯停止使用后,SMC跳闸.42.检测出运行门开放异常.SMC跳闸.43.检测出方向限制的限位开关异常.SMC跳闸.44.检测出制动器异常开放.SMC跳闸.不能重新启动.45.检测出制动器异常释放.SMC跳闸.46.检测出DT-DC匹配性异常.47.检测出XDC-DCR的匹配性异常.SMC跳闸.48.检测出DC-18DS的匹配性异常.SMC跳闸.49.UPLS或DNLS动作,但LSA,LSB,LSC关闭.检测出着床开关异常.SMC跳闸.4A.DCU150使用时,因DCU150重起三次,DCUEH故障或DCULSLERR仍未消除.SMC跳闸.4B.检测出1小时内出现3次门单元增量返回异常(故障65).SMC跳闸.(切断FDS时,不检测)(只适用与DCU150)4C.检测出RLR粘连异常.SMC跳闸.无法重新启动.4D.检测出RLR断线异常.SMC跳闸.无法重新启动.4E.非常电动运转时的安全回路断路继电器的溶着检测.SMC跳闸.无法重新启动.5X.脉冲关联异常.50.检测出LSA,LSB,LSC与轿厢位置脉冲的匹配性异常.SMC跳闸.51.启动时的脉冲补偿调整时,检测出脉冲偏差为200mm以上.SMC跳闸.52.在运行中脉冲在行进方向不前进.SMC跳闸.53.轿厢位置脉冲与限位开关(5LS,6LS)的整合性异常检测.SME跳闸.6X.串行传送异常.60.检测出SLS增量返回.61.用SLS试验传送检测出测量点ERROR.62.与COP100E的增量返回异常持续了2秒钟.63.HCU测量点故障持续了5秒钟.64.与COP100E的增量返回异常持续了2秒钟.电梯停止后,SMC跳闸.65.门机控制单元增量返回异常持续了2秒钟.(切断FDS时,不检测)(只适用与DCU150)7X.速度异常.70.检测出钢索打滑.SMC跳闸.无法重新启动.71.检测出启动异常.SMC跳闸.72.检测出着床异常.SMC跳闸.73.检测出终端层减速不能.SMC跳闸.74.低速控制时,检测出速度异常.SMC跳闸.75.卷扬机脱离.SMC跳闸.76.检测出终端层减速异常.SMC跳闸.77.直流过电流检出.78.磁极推算超出时间故障.79.电动机PG断线异常检测.7A.即便钢丝绳拉长动作持续10秒,仍没有到达平层位置,钢丝绳拉长动作结束.7B.Z脉冲相位补充改正.8X.重新启动异常.80.SM跳闸后,尽管经过了一定时间(NFLTDAT)也不能到达层水平面.由此根据SMSI,作为故障.81.SM跳闸后,即使试了三次重新启动,也无法到达层水平面.由此根据SMSI,作为故障.82.一小时以内发生了两次SM跳闸,由此根据SMSI,作为故障.83.SCC断开,CC断开或者XNVT断开的状态持续了25秒钟.84.WDT复始处理中断,使CPU停止.9X.其他.90.检测出检查综括数据异常,因此停止电梯后,使WDT跳闸.91.由于用PDSET,读入的脉冲值和在工厂内设定的脉冲值的差超过了公差范围,将PDSET结束.92.用PDSET确认了的楼层数与在工厂内设定的好了的楼层数不一致,因此将PDSET结束.93.在PDSET中,由于CC断开或者门开放了,因此将PDSET结束.94.用PDSET作成的数据向E2PROM的写入失败.95.由于18DS的接触不良,使得门反转动作进行了三次.96.由于DC的接触不良,使得门反转动作进行了三次.97.远程监控.<PIXTEL_MMI_EBOOK_2005>4。

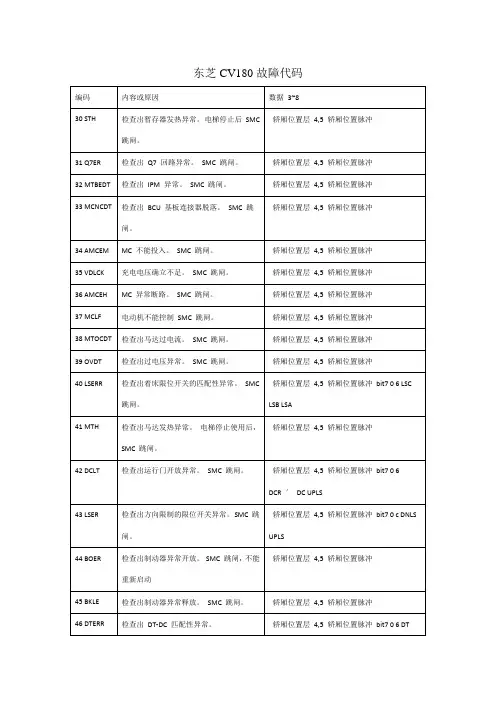

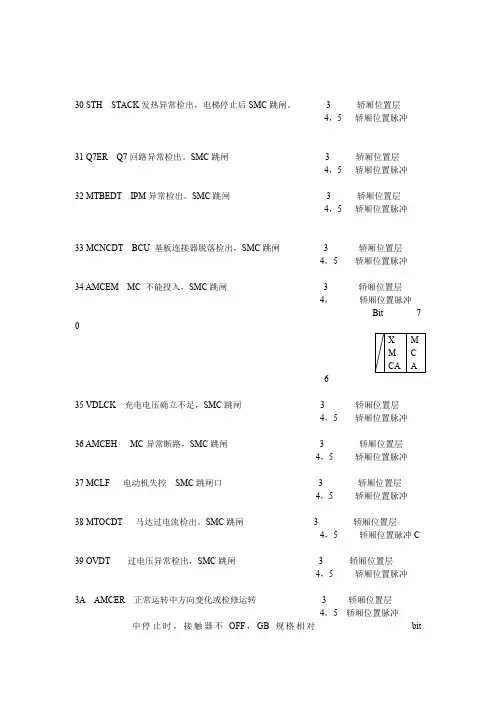

30 STH STACK发热异常检出，电梯停止后SMC跳闸。

3 轿厢位置层4，5 轿厢位置脉冲31 Q7ER Q7回路异常检出。

SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲32 MTBEDT IPM异常检出。

SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲33 MCNCDT BCU 基板连接器脱落检出，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲34 AMCEM MC 不能投入，SMC跳闸 3 轿厢位置层4，轿厢位置脉冲Bit 7 0635 VDLCK 充电电压确立不足，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲36 AMCEH MC异常断路，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲37 MCLF 电动机失控SMC跳闸口 3 轿厢位置层4，5 轿厢位置脉冲38 MTOCDT 马达过电流检出。

SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲C39 OVDT 过电压异常检出，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲3A AMCER 正常运转中方向变化或检修运转 3 轿厢位置层4，5 轿厢位置脉冲中停止时，接触器不OFF，GB规格相对bit应。

SMC跳闸 6不能重新启动。

3B MCCER 停止时的主电路电流信号（MCC）不关闭。

3 轿厢位置层GB规格相对应。

SMC跳闸。

不能重新启动。

4，5 轿厢位置脉冲3C LZNONER LZN检出触点熔着，SMC跳闸，不能重新启动 3 轿厢位置层4，5轿厢位置脉冲3D LZNOFFER LZN断线检出 3 轿厢位置层、4，5 轿厢位置脉冲3E SCER SC 触点熔着检出，SMC跳闸，不能重新启动 3 轿厢位置层4，5轿厢位置脉冲3F DCRER DCR整合性异常检出，（XDC与DCRA（回馈） 3 轿厢位置层信号不一致）不能重新启动。

4，5 轿厢位置脉冲40 LSERR 着床限位开关的匹配性异常检出，SMC跳闸 3 轿厢位置层4，5 轿厢位置脉冲Bit7641MTH 马达发热异常检出，电梯停止运行后，SMC 3 轿厢位置层跳闸。

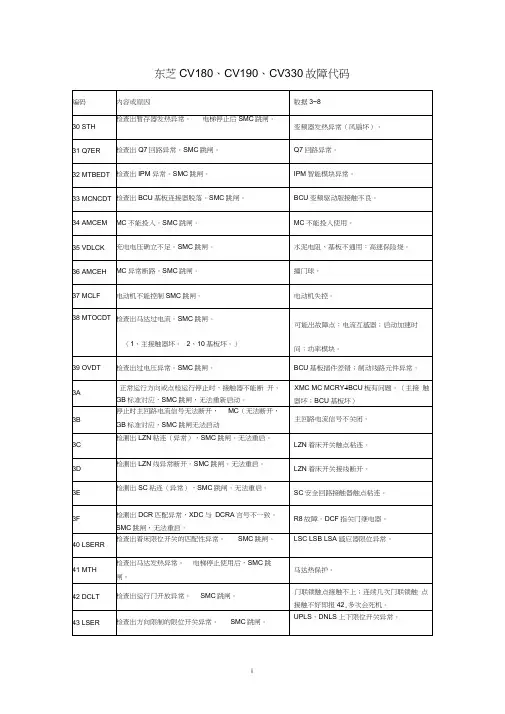

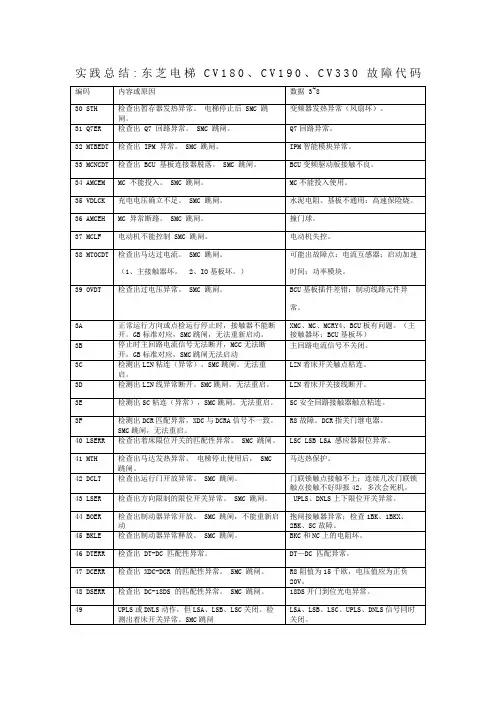

东芝电梯cv335故障代码东芝电梯出现cv335故障代码代表什么意思?这是东芝电梯维修人员的遇到的比较想了解的，下面是下面是diantijob整理的关于东芝电梯cv335故障代码说明，希望对你有帮助!找不到东芝电梯cv335故障代码可以对照东芝电梯其他型号的故障代码表,东芝电梯的故障代码表基本上是一样的。

东芝电梯故障代码说明：3X：主回路保护。

4X：输出入信号异常。

5X：脉冲关联异常。

6X：串行传送异常。

7X：速度异常。

8X：重新启动异常。

9X：其他。

30：变频器风扇发热异常。

31：Q7回路异常。

32：IPM模块异常。

33：BCU基板接触不良。

34：MC不能投入。

35：充电电压不足。

水泥电阻，基板不通用，高速保险烧坏。

36：撞门球。

37：电动机失控。

38：马达过电流。

主接触器坏，IO基板坏。

39：过电压异常。

BCU板上插件差错。

3A：运行中方向变化。

主接触器坏，PU基板坏。

3B：主回路电流信号不关闭。

3C：LZN继电器线异常。

3D：同上。

3E：SC触点熔着检出。

3F：DCR异常。

XDC和DCRA40：感应器，限位异常。

41：马达热保护异常。

42：厅门异常。

43：限位开关异常。

44：抱闸接触器异常。

45：抱闸回路异常。

BKC和NC上的电阻坏。

46：DT-DC匹配异常。

47：XDC-DCR匹配异常。

48:18DS坏。

49：着床开关信号，上下限位信号同时关闭。

4A：门机信号返回异常。

4B：无4C：RLR触点熔着。

4D：RLR断线。

4E：安全回路断电器触点熔着。

4F：无50：感应器异常。

51：脉冲补偿异常。

52：减速53：减速开关异常。

54：55,56,57,58,59无。

60：61,62,63,64,65外呼和COP异常。

70：钢丝打滑。

71：启动异常。

IO基板坏。

72：着床异常。

IO基板坏。

73：减速异常。

74：速度异常。

75：曳引机失速。

抱闸开关异常.76：减速(调试)77：直流大电流检出。

78：79：PG断线。

东芝电梯cv6264103故障码解释
首先打开东芝电梯控制柜你会看到一块电梯通讯版上面有MOD，NUM，STB，PRS。

和8段数码显示屏幕。

1、按一下MOD按钮，此时显示为00。

2、按NUM按钮若干次，当8段数码显示屏显示0E时停止。

3、按下NUM按钮一次，8段数码显示屏显示E1。

4、按下STB按钮一次，8段数码显示屏显示0E。

如果没有出现0E则重复2步骤。

（此时已经清除E1故障）5、按两次NUM，8段数码显示屏显示E2。

6、按下STB按钮一次，8段数码显示屏显示0E。

如果没有出现0E则重复2步骤（此时已经清除E2故障）
7、按三次NUM，8段数码显示屏显示E3。

8、按下STB按钮一次，8段数码显示屏显示0E（此时已经清除E3故障）。

9、长按PRS按钮5秒。

至此东芝电梯故障清除完毕。

电梯会自动返回基站并且8段数码显示屏显示电梯所在楼层。

10、制动器开动逻辑顺序信号异常
11、制动器关闭检查BKD回应信号13BKD讯号反应不正常207L，S，8L。

S反应不正常故障码处理方法上行及下行限位开关出错
12、限位开关问题SLDONLS7LS8ON21起动，驱动及停车脉动讯号不正常故障码处理方法电梯上下运行不停中间楼层
13、脉动讯号不正常车上层楼遮板脉动讯号不正常或牵引机
14、ADCPD脉动讯号异常比率错误或ROM参数。

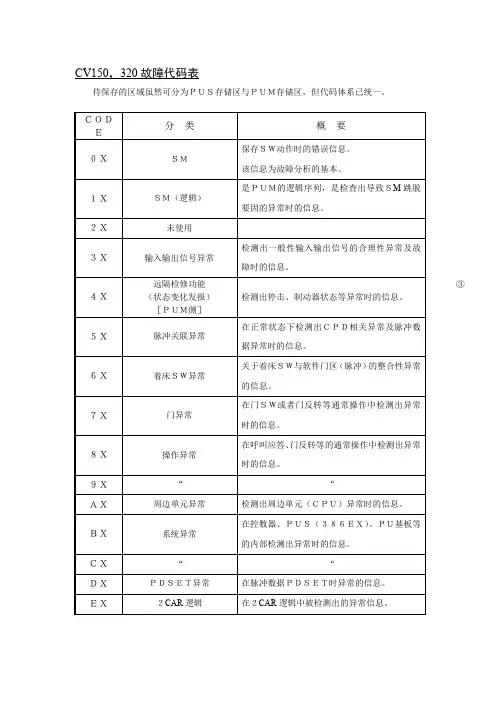

东芝CV-150、320、300系列故障代码代码表待保存的区域虽然可分为ＰＵＳ存储区与ＰＵＭ存储区，但代码体系已统一。

①COD E 内容数据3、4数据5~8１１ＳＭＡ3=004=00：SSMAI通过PUS跳闸SMA5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数3=014=00：BOER制动器异常开放5 =6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数3=024=00：PGERR马达PG断线异常检测[CV200]5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数⑨⑨①③⑨⑩⑩⑩4=00：AMCER 主回路接触器触点粘连检测6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数3=084=00：MCCER 电流遮断异常检测5=□未使用6=□IDTM ：正常运行曲线模式7=—未使用8=□跳脱NO ：跳闸次数3=104=00:IRE DT PUEXP10 0增量运动异常5=□未使用6=□IDTM ：正常运行曲线模式7=—未使用8=□跳脱NO ：跳闸次数3=404=00：ETSDT 终端层减速异常（ETS）5 =7 =6=□IDTM ：正常运行曲线模式8=□跳脱NO ：跳闸次数4=00：LZNER LZN整合性异常检测6=□IDTM ：正常运行曲线模式7=—未使用8=□跳脱NO ：跳闸次数3=804=00：ETSER ETS用PG 断线异常检测5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数3=004=02 : SCER SCA粘连异常检测5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数CODE 内容 数据3、4 数据5~8 １２ ＳＭＢ 3=00 4=00：SSM ＢI 通过PUS SM Ｂ跳闸 5 ——— ：未使用6=□IDTM ：正常运行曲线模式 7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=01 4=00：STHSTACK 温度检知动作 5 =无齿轮以外未使用6=□IDTM ：正常运行曲线模式7——— ：未使用8=□跳脱NO ：跳闸次数 3=02 4=00：MTH 马达温度检知动作 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=04 4=00：CHKERR 数据效验异常 ⑤※）数据效验数据的确认参照14－4项 5=01 ：程序存储SRAM 区域异常 =02 ：程序存储SRAM 区域异常 =04 ：E2PROM 数据存储SRAM 区域异常 ⑦08 ：PUM 启动时FlashROM 异常检测 ⑨10 ：PUEXP100程序存储SRAM 区域异常 ⑨20 ：PUEXP100E2PROM 数据存储SRAM 区域异常 6=□IDTM ：正常运行曲线模式 7——— ：未使用 8=□跳脱NO ：跳闸次数 3=08 4=00：Q7ER Q7回路异常 5 ——— ：未使用6=□IDTM ：正常运行曲线模式 7 ——— ：未使用8=□跳脱NO ：跳闸次数 3=10 4=00：IPMOT IPM 过热异常 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ： 8=□跳脱NO ：跳闸次数 3=20 4=00：PSIPMOT IPM 过热异常(电源一侧) 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ： 8=□跳脱NO ：跳闸次数① ④⑨④3=404=00：DSWDT井道控制盘门开检测(CV200控制盘别置仕样) 5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：8=□跳脱NO ：跳闸次数3=004=02：SDER 弹簧式FST 井道开关整合性异常5=7=6=□IDTM ：正常运行曲线模式8=□跳脱NO ：跳闸次数3=004=04：SLSER ETS井道开关整合性异常5=7=6=□IDTM ：正常运行曲线模式8=□跳脱NO ：跳闸次数TOSHIBA 6E1M1195CODE 内容 数据3、4 数据5~8 １２ ＳＭＢ 3=00 4=40：ETSER ETS 用PG 断线异常检测5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=00 4=80：DIP24ER ETS 用井道SW 用电源断线检测 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=00 4=20：DCER DCR 整合性异常检测5＝□ 6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=00 4=80：Q7MCER 面向ＣＬ２００ Ｑ７ＭＣ接触器粘连检测5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数 １３ＳＭＣ3=00 4=00：SSMCI 通过PUS SMC 跳闸 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=02 4=00：STDA 启动异常 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数3=04 4=00：STDB 着床异常 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数3=08 4=00：DCLT 运行门开异常 5＝6=□IDTM ：正常运行曲线模式 7 ——— ：未使用8=□跳脱NO ：跳闸次数①⑨⑨⑩3=104=00：LSER 方向限制极限开关异常5＝6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数3=204=00：PLLCK电源同步异常5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数3=404=00：BKLE 制动器异常释放5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数CODE 内容 数据3、4 数据5~8 １４ ＳＭＣ 3=01 4=00：HSFA STACK 保险丝熔断 5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=04 4=00：OSD 速度异常 （短缩缓冲时） 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=084=00：DSD 终端层无法减速5＝ 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数 闩锁FST 方式的场合⑨ 5＝7＝3=104=00：OSL 低速控制时速度异常 5 ＝ 6=□IDTM ：正常运行曲线模式⑨7 ——— ：未使用 8=□跳脱NO ：跳闸次数①3=204=00：MFD 卷扬机脱离5＝ 若│速度指令│≥│反馈│，SGN ＿MFD 断开若│速度指令│<│反馈│，SGN ＿MFD 接通6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=40 4=00：MCLF 电动机无法控制 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ：未使用8=□跳脱NO ：跳闸次数3=80 4=00：AMCEH MC 异常遮断 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=00 4=01：OVDT 过电压异常 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数3=00 4=02：VLF 直流电压损失 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ：未使用 8=□跳脱NO ：跳闸次数TOSHIBA 6E1M11953=014=00：FSLDT 终端层减速异常5＝6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数TOSHIBA 6E1M1195CODE 内容数据3、4 数据5~8 １６ ＳＭＦ 3=024=00：NRF 着床行程不足异常5=□ ＊＊ ：轿厢位置（脉冲数据）6=□ ＊＊ ：轿厢位置（脉冲数据）7 ——— ：未使用 8 ——— ：未使用 3=04 4=00：PRGCHKER PUM 程序检查异常 ※）程序检查错误数据的确认参照14－5项 5=□ ：程序检查错误数据存储地址（低位） 6=□ ：程序检查错误数据存储地址（高位） 7＝01 FROM ＿ERR ：Flash ROM 域异常 02 SRAM ＿ERR ：SRAM 域异常 8 ——— ：未使用 3=04 4=00：FPMCERR 物品防落装置用PLC启动异常检测 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8 ——— ：未使用 3=08 4=00：RSMCERR 钢缆夹持器用PLC启动异常检测5 ＝ 6=□IDTM ：正常运行曲线模式 7 ——— ：未使用 8 ——— ：未使用 ※5为对应已检测出异常的PLC 的数位被设置 3=08 4=01：RSEXCHK Y 形臂展开动作异常5 ＝ 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8 ——— ：未使用 ※5为对应已检测出异常的Y 形臂的数位被设置①⑥⑦ ⑨⑨⑨⑨⑨⑩拱形拱形拱形拱形拱形拱形3=084=02：RSCLCHKY形臂收回动作异常（第1次）5＝6=□IDTM ：正常运行曲线模式7 ———：未使用8 ———：未使用※5为对应已检测出异常的Y形臂的数位被设置3＝104＝00：ENWSPER磁式着床SW 控制用脉冲数据异常5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8 ———：未使用3＝204＝00：LZNOFFER ＬＺＮ整合性异常检测5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8 ———：未使用3＝404＝00：ＺＰＣＭＰＥＲＺ脉冲相位补充改正异常检测5=□：相位补充改正量（低位）6=□：相位补充改正量（高位）7 ———：未使用8 ———：未使用3=804=00「日本式样」(cv200,250) OBMODE电动制动器动作５bit0=DBMODE1(检测OSL,BOER)bit1=DBMODE2(限速器及安全钳动作「DBF2=1」bit3=DBMODE3(限速器及安全钳动作「DBF3=1」6=□IDTM ：正常运行曲线模式7=□＊＊：轿厢位置（脉冲数据「低位byte」）8=□＊＊：轿厢位置（脉冲数据「高位byte」）「GB2003」(CV300A,320A) RLROFFER RLR断线异常检测5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8 ———：未使用１７ＳＭＷ3=004=00：SWDTPUS WDT跳闸5 ———：未使用6=□IDTM ：正常运行曲线模式7 ———：未使用8=□跳脱NO ：跳闸次数TOSHIBA 6E1M1195CODE 内容数据3、4 数据5~8 １８ ＳＭＣ 3=01 4=00：FRDC 磁极传感器断线异常检测（低旋转数、高扭矩检测） 5＝XLBK_CNT XLBK_CNT ：CC 吸合后初次制动器开放检测6=□IDTM ：正常运行曲线模式 7 ——— ：未使用8=□跳脱NO ：跳闸次数 ⑦在CV200上，PUM200V2.00以后作为“直流大电流检测”动作3=02 4=00：FLXDC 磁极传感器断线异常检测（低电流频率、高扭矩检测）（CL200） 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式 7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=04 4=00：MPGERRD 马达PG 及磁极传感器断线异常检测 （CL200） 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=08 4=00：MFDPM 磁极传感器相位顺序输入错误检测 NOR 运行中与MFD 相同 （CL200） 5 ——— ：未使用 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8=□跳脱NO ：跳闸次数 3=40 4=00：RSCLCHKY 形臂收回动作异常（CL200） 5＝ 6=□IDTM ：正常运行曲线模式7 ——— ：未使用 8 ——— ：未使用 ※5为对应已检测出异常的Y 字臂的数位被设置拱形 拱形 拱形 ③ ③ ③ ③ ⑨ ⑨ ⑨ ⑨ ⑨3=404=01：RSEXERR Y形臂展开限位SW熔接检测（CL200）5＝6=□IDTM ：正常运行曲线模式7 ———：未使用8 ———：未使用※5为对应已检测出异常的Y字臂的数位被设置3=404=02：RSCLERR Y形臂收回限位SW熔接检测（CL200）5＝6=□IDTM ：正常运行曲线模式7 ———：未使用8 ———：未使用※5为对应已检测出异常的Y字臂的数位被设置3=404=04：RSRUNERR 收回限位SW 整合性异常（CL200）5＝6=□IDTM ：正常运行曲线模式7 ———：未使用8 ———：未使用※5为异常检测时的限位SW的状态被设置拱形拱形拱形拱形拱形拱形③③※）关于远隔监控仕样的其它错误，不能通过控数器的错误数据库数据显示功能进行确认。

PUMSM 模式 错误代码信号 内容辅助数据 Bit 数据 数据12 1 － 15 － 7 － 数据2 14 － 6 － － 13 － 5 － 数据3 12 －4 － － 11 － 3 － 数据410 － 2 － CPOS(H)9 － 1 － 数据51001 SSMAI PUS 侧SMAtrip。

8－ 0 － CPOS(L)bit 数据 数据1 2 1 － 15 － 7 － 数据2 14 － 6 － － 13 － 5 AMC2A 数据3 12 － 4 AMC2 － 11 － 3 AMC1A 数据4 10 － 2 AMC1_B － 9 － 1 AMC1_A 数据5 1101 AMC1ER检出主回路接触器溶着没有发出AMC1接触器投入指令AMC1A ON。

8－ 0 AMC1 － bit 数据 数据1 2 1 Inv_I1F 15 － 7 － 数据2 14 － 6 － IuF 13 － 5 － 数据3 12 － 4 － IwF 11 － 3 － 数据4 10 － 2 PORT.B7 VuC 9 － 1 HMTINV_GATE数据5 1102 MCCER检出电流断开异常SMTINV 即便OFF，MCC1(电流检出信号)也还是0N 的状态。

8－ 0 SMTINV VwC bit 数据 数据1 2 1 － 15 － 7 － 数据2 14 － 6 － － 13 － 5 － 数据3 12 － 4 － － 11 － 3 AMC2A 数据4 10 － 2 AMC2 － 9 － 1 AMC1A 数据5 SMA1103 AMC2ER检出辅助接触器溶着没有发出AMC2接触器投入指令AMC2A OFF。

8－ 0 AMC1－SM 模式 错误代码信号内容辅助数据 bit 数据 数据12 1 － 15 － 7 － 数据2 14－ 6 － － 13 － 5 － 数据3 12 － 4 X2BK － 11 － 3 X1BK 数据4 10 － 2 BLS － 9 － 1 XBLS2 数据5 1201BOER即便没有发出制动器松闸信号，BLS（确认制动器松闸SW）也还是ON 了。

代码表待保存的区域虽然可分为ＰＵＳ存储区与ＰＵＭ存储区，但代码体系已统一。

ＣＯＤＥ分类概要０ＸＳＭ保存ＳＷ动作时的错误信息。

该信息为故障分析的基本。

１ＸＳＭ（逻辑）是ＰＵＭ的逻辑序列，是检查出导致ＳM跳脱要因的异常时的信息。

２Ｘ未使用３Ｘ输入输出信号异常检测出一般性输入输出信号的合理性异常及故障时的信息。

４Ｘ远隔检修功能（状态变化发报）［ＰＵＭ侧］检测出停击、制动器状态等异常时的信息。

５Ｘ脉冲关联异常在正常状态下检测出ＣＰＤ相关异常及脉冲数据异常时的信息。

６Ｘ着床ＳＷ异常关于着床ＳＷ与软件门区（脉冲）的整合性异常的信息。

７Ｘ门异常在门ＳＷ或者门反转等通常操作中检测出异常时的信息。

８Ｘ操作异常在呼叫应答、门反转等的通常操作中检测出异常时的信息。

９Ｘ““ＡＸ周边单元异常检测出周边单元（ＣＰＵ）异常时的信息。

ＢＸ系统异常在控数器、ＰＵＳ（３８６ＥＸ）、ＰＵ基板等的内部检测出异常时的信息。

ＣＸ““ＤＸＰＤＳＥＴ异常在脉冲数据ＰＤＳＥＴ时异常的信息。

ＥＸ２CAR逻辑在２CAR逻辑中被检测出的异常信息。

③①ＣＯＤＥ内容或者原因数据３～８０１ＳＭＡ已跳闸3=01 SSMAI02 LSMA4=轿厢位置层5、6=轿厢位置（脉冲数据）０２ＳＭＢ已跳闸3=01 SSMBI02 LSMB4=轿厢位置层5、6=轿厢位置（脉冲数据）０３ＳＭＣ已跳闸3=01 SSMCI02 LSMC4=轿厢位置层5、6=轿厢位置（脉冲数据）０５ＳＭＥ已跳闸3=01 SSMEI02 LSME4=轿厢位置层5、6=轿厢位置（脉冲数据）０６ＳＭ跳闸后，经过一段时间（NFLTDAT）之后，但仍无法到达平层，因此定为SMSI故障。

3=00 门区外01 门区内4=轿厢位置层5、6=轿厢位置（脉冲数据）０７ＳＭ跳闸后，虽然３次尝试重新启动，但仍无法到达平层，或者在１小时之内２度检测出同一模式（ＳＭＡ～ＳＭＥ），因此定为SMSI故障。

3=00 门区外01 门区内4=轿厢位置层5、6=轿厢位置（脉冲数据）CODE 内容数据3、4数据5~83=004=00：SSMAI通过PUS 跳闸SMA 5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=014=00：BOER 制动器异常开放 5 =6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=024=00：PGERR马达PG 断线异常检测[CV200]5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=044=00：AMCER主回路接触器触点粘连检测5 =□6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO ：跳闸次数3=084=00：MCCER 电流遮断异常检测5=□ 未使用6=□ IDTM ：正常运行曲线模式7=— 未使用8=□ 跳脱NO ：跳闸次数3=104=00:IREDTPUEXP100增量运动异常5=□ 未使用6=□ IDTM ：正常运行曲线模式7=— 未使用8=□ 跳脱NO ：跳闸次数3=404=00：ETSDT终端层减速异常（ETS ） 5 =7 =6=□IDTM ：正常运行曲线模式8=□跳脱NO ：跳闸次数3=204=00：LZNERLZN 整合性异常检测5=□6=□ IDTM ：正常运行曲线模式7=— 未使用8=□ 跳脱NO ：跳闸次数１１ＳＭＡ3=804=00：ETSERETS 用PG 断线异常检测5 ——— ：未使用6=□IDTM ：正常运行曲线模式7 ——— ：未使用8=□跳脱NO：跳闸次数⑨⑨①③⑨⑩⑩⑩3=004=02 : SCER SCA粘连异常检测5 ——— ：未使用6=□IDTM：正常运行曲线模式7 ——— ：未使用8=□跳脱NO：跳闸次数3=004=04 : OSL低速时速度异常上升检测。
