1 专题7 恒定电流
【2015年高考命题预测】
该考点以串并联电路为载体，以电源，电阻，电动机为元件，以欧姆定律为考察形式，结合电源内阻，电流表和电压表和电功率，重点考察电路中的各个物理量的计算和动态转变。考试命题形式多以选择题出现，选项均需要分析电路串并联形式，结合电路总电阻和支路电阻的转变，分析电路总电流的转变，从而判断内电压路端电压的转变，用电器电压电流电功率的转变，这是动态电路的常见分析流程，那么面对2015年高考，命题形式和考察内容不会有更大的转变，备考中仍然需要对这些做题流程强化训练，对于引发动态电路转变的滑动变阻器和热敏电阻、光敏电阻要有充分的熟悉，什么情况下电阻变大什么情况下电阻变小。
该考点还常常出现含电容器的电路动态分析，也是命题的热点选项。备考中需要注意电容器的与哪个用电器后者哪个支路并联，从而顺藤摸瓜找到电容器的电压转变，从而按照电压转变分析电容器中匀强电场的转变，匀强电场中带电粒子的运动转变，电势能的转变。
按照串并联电路欧姆定律来分析电路各部份的电功率，并结合焦耳定律对纯电阻电路和非纯电阻电路采用不同的分析方式，也是常见的易错点。加以微安表串联电阻改装为大量程电压表，并联电阻改装为大量程电流表，要弄清楚其原理，分清楚改装后的指针偏转角度和读数的关系。
【2015年高考考点定位】
面对2015年高考，该考点的备考要做到概念清楚，分析进程熟练，物理模型成立适当，问题故障理解到位，可以从以下几个方面着手：一、电流电压电阻，电功率电动势，内阻电功等大体概念的理解熟悉。二、串联电路和并联电路电流电压的特点，和两种连接方式下总电阻的计算方式。闭合电路欧姆定律的应用。3、光敏电阻和热敏电阻的特点和它们引发的电路动态转变分析，电路故障判断。
【考点pk】名师考点透析
考点一、描述电路的大体概念
【名师点睛】
1、 电流：电荷的定向移动形成电流，方向与正电荷定向移动方向相同，与负电荷定向移动方向相反，电流为矢量，电流大小概念为单位时间内通过横截面积的电荷量，即QIt，若是用n表示单位体积内的自由电荷数，用q表示单个自由电荷的电荷量，用v表示自由电荷定向移动的速度，用s百度文库 - 让每个人平等地提升自我

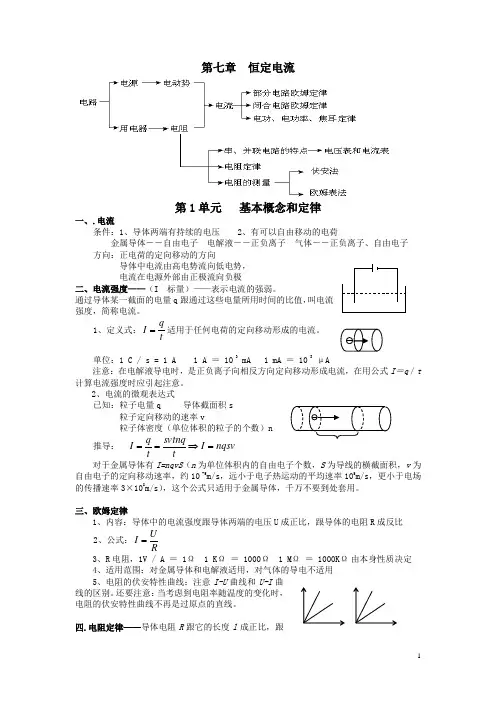

1 第七章 恒定电流
第1单元 基本概念和定律
一、.电流
条件：1、导体两端有持续的电压 2、有可以自由移动的电荷
金属导体――自由电子 电解液――正负离子 气体――正负离子、自由电子
方向：正电荷的定向移动的方向
导体中电流由高电势流向低电势，
电流在电源外部由正极流向负极
二、电流强度——（I 标量）——表示电流的强弱。
通过导体某一截面的电量q跟通过这些电量所用时间的比值，叫电流强度，简称电流。
1、定义式：tqI适用于任何电荷的定向移动形成的电流。
单位：1 C / s = 1 A 1 A ＝ 10 3 mA 1 mA ＝ 10 3 μA
注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I＝q／t计算电流强度时应引起注意。
2、电流的微观表达式
已知：粒子电量q 导体截面积s
粒子定向移动的速率v
粒子体密度（单位体积的粒子的个数）n
推导： nqsvItsvtnqtqI
对于金属导体有I=nqvS（n为单位体积内的自由电子个数，S为导线的横截面积，v为自由电子的定向移动速率，约10 -5m/s，远小于电子热运动的平均速率105m/s，更小于电场的传播速率3×108m/s），这个公式只适用于金属导体，千万不要到处套用。
三、欧姆定律
1、内容：导体中的电流强度跟导体两端的电压U成正比，跟导体的电阻R成反比
2、公式：RUI
3、R电阻，1V / A ＝ 1Ω 1 KΩ ＝ 1000Ω 1 MΩ ＝ 1000KΩ由本身性质决定
4、适用范围：对金属导体和电解液适用，对气体的导电不适用
5、电阻的伏安特性曲线：注意I-U曲线和U-I曲线的区别。还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。
四.电阻定律——导体电阻R跟它的长度l成正比，跟 2 横截面积S成反比。slR

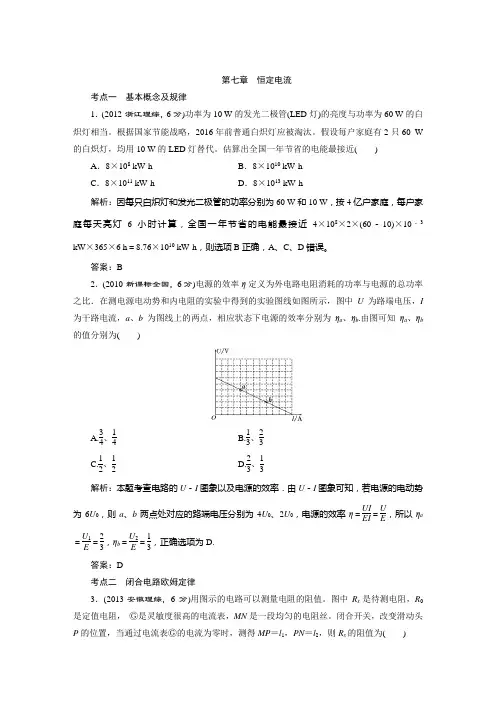

第七章 恒定电流
考点一 基本概念及规律
1．(2012·浙江理综，6分)功率为10 W的发光二极管(LED灯)的亮度与功率为60 W的白炽灯相当。根据国家节能战略，2016年前普通白炽灯应被淘汰。假设每户家庭有2只60 W的白炽灯，均用10 W的LED灯替代。估算出全国一年节省的电能最接近( )
A．8×108 kW·h B．8×1010 kW·h
C．8×1011 kW·h D．8×1013 kW·h
解析：因每只白炽灯和发光二极管的功率分别为60 W和10 W，按4亿户家庭，每户家庭每天亮灯6小时计算，全国一年节省的电能最接近4×108×2×(60－10)×10－3 kW×365×6
h＝8.76×1010 kW·h，则选项B正确，A、C、D错误。
答案：B
2．(2010·新课标全国，6分)电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为(
)
A.34、14 B.13、23
C.12、12 D.23、13
解析：本题考查电路的U－I图象以及电源的效率．由U－I图象可知，若电源的电动势为6U0，则a、b两点处对应的路端电压分别为4U0、2U0，电源的效率η＝UIEI＝UE，所以ηa＝U1E＝23，ηb＝U2E＝13，正确选项为D.
答案：D
考点二 闭合电路欧姆定律
3．(2013·安徽理综，6分)用图示的电路可以测量电阻的阻值。图中Rx是待测电阻，R0是定值电阻， Ⓖ是灵敏度很高的电流表，MN是一段均匀的电阻丝。闭合开关，改变滑动头P的位置，当通过电流表Ⓖ的电流为零时，测得MP＝l1，PN＝l2，则Rx的阻值为( )
A.l1l2R0 B.l1l1＋l2R0
C.l2l1R0 D.l2l1＋l2R0
1 S 超导部件R1
限流电阻R2 L
r
E
R1
R2 R3
K
L1
L2 E a
d b

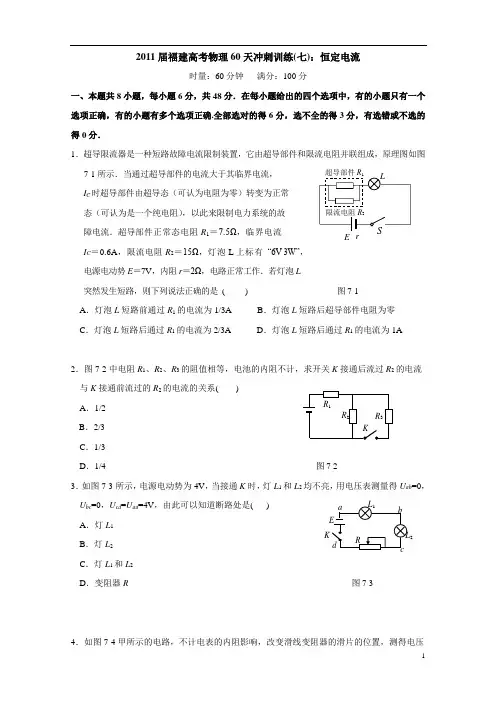

c R K 2011届福建高考物理60天冲刺训练(七)：恒定电流
时量：60分钟 满分：100分
一、本题共8小题，每小题6分，共48分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得6分，选不全的得3分，有选错或不选的得0分．
1．超导限流器是一种短路故障电流限制装置，它由超导部件和限流电阻并联组成，原理图如图7-1所示．当通过超导部件的电流大于其临界电流，
IC时超导部件由超导态（可认为电阻为零）转变为正常
态（可认为是一个纯电阻），以此来限制电力系统的故
障电流．超导部件正常态电阻R1＝7.5Ω，临界电流
IC＝0.6A，限流电阻R2＝15Ω，灯泡L上标有 “6V 3W”，
电源电动势E＝7V，内阻r＝2Ω，电路正常工作．若灯泡L
突然发生短路，则下列说法正确的是 ( ) 图7-1
A．灯泡L短路前通过R1的电流为1/3A B．灯泡L短路后超导部件电阻为零
C．灯泡L短路后通过R1的电流为2/3A D．灯泡L短路后通过R1的电流为1A
2．图7-2中电阻R1、R2、R3的阻值相等，电池的内阻不计，求开关K接通后流过R2的电流与K接通前流过的R2的电流的关系( )
A．1/2
B．2/3
C．1/3
D．1/4 图7-2
3．如图7-3所示，电源电动势为4V，当接通K时，灯L1和L2均不亮，用电压表测量得Uab=0，Ubc=0，Ucd=Uad=4V，由此可以知道断路处是( )
A．灯L1
B．灯L2
C．灯L1和L2
