1-4船体基本结构图识读与绘制习题作业(精)

九江职业技术学院 《船体识图与制图》

船体肋骨型线图识读与绘制

作业答案：

一、单选题

1.B 2.A 3.B 4.D 5.B 6.B 7.B 8.C 9.C

二、多选题

1.AC 2.CD 3.ABC 4.ABCD

三、判断题

1. (粗双点划线)

2.✓

3.✓

4. （距基线高度在船长方向的变化）

5.✓

6.  （不需要标示出）

7.✓

四、简答题

1. 肋骨型线图是表达什么的图样？其主要的用途是什么？

为了布置外板及船体放样等需要，需要绘制肋骨型线图。肋骨型线图也是全船性结构图样，它是表示全船肋骨剖面形状、外板纵横接缝位置以及甲板、平台和外板相接的各纵向构件布置的图样。

2. 肋骨型线图中主要线条的分类？

①肋骨型线，它是肋骨平面与船体外板型表面的交线在投影面上的投影，表示了肋骨型线的真实形状。

②外板接缝线，它是外板之间的连接线，表示了全船外板的排列和各块外板的投影形状。 九江职业技术学院 《船体识图与制图》

③构件交线，它是船体构件如甲板、平台、外底纵骨、旁底桁、旁内龙骨、内底边板、舷侧纵桁、舭龙骨等与外板的交线在w面上的投影，反映出这些构件在外板上的位置以及构件与板缝间的相对位置。构件交线是各类构件展开的依据。

④假想连线，它是某些同一类构件上特定点的假想连接线在投影面上的投影。

3.肋骨型线图的绘制有哪些特点？

肋骨型线图的图形相对其他全船性图样小得多，为了使线条清晰，，或根据图纸的幅面选取合适的比例，常用的比例为1︰25，1︰50等。为了画图方便，一般可按型线图的比例放大2倍至4倍。

在型线图的纵剖线图和半宽水线图中（用作任意位置横剖线的方法）画出肋骨型线的投影（均为直线）。按型线图的比例量取肋骨型线与甲板边线、外板顶线、舷墙顶线、水线、纵剖线和船底线交点的高度值和半宽值。再按本图的比例量到格子线中，得到各交点，用曲线板连接各点，即为肋骨型线。

精品文档

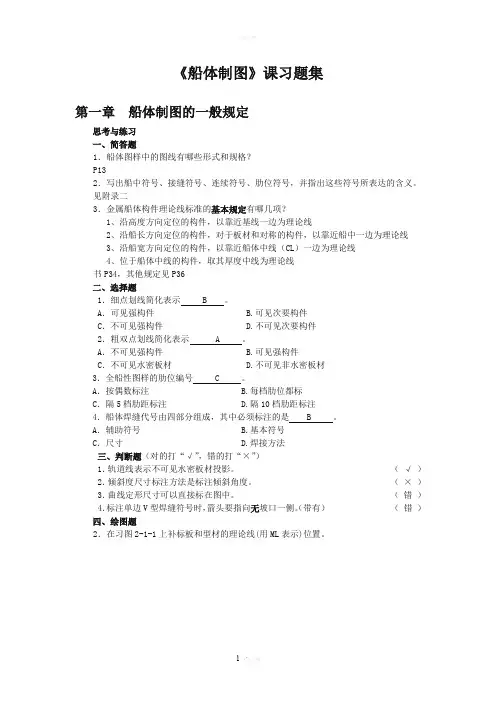

。 1欢迎下载 《船体制图》课习题集

第一章 船体制图的一般规定

思考与练习

一、简答题

1．船体图样中的图线有哪些形式和规格？

P13

2．写出船中符号、接缝符号、连续符号、肋位符号，并指出这些符号所表达的含义。

见附录二

3．金属船体构件理论线标准的基本规定有哪几项？

1、沿高度方向定位的构件，以靠近基线一边为理论线

2、沿船长方向定位的构件，对于板材和对称的构件，以靠近船中一边为理论线

3、沿船宽方向定位的构件，以靠近船体中线（CL）一边为理论线

4、位于船体中线的构件，取其厚度中线为理论线

书P34，其他规定见P36

二、选择题

1．细点划线简化表示 B 。

A．可见强构件 B.可见次要构件

C．不可见强构件 D.不可见次要构件

2．粗双点划线简化表示 A 。

A．不可见强构件 B.可见强构件

C．不可见水密板材 D.不可见非水密板材

3．全船性图样的肋位编号 C 。

A．按偶数标注 B.每档肋位都标

C．隔5档肋距标注 D.隔10档肋距标注

4．船体焊缝代号由四部分组成，其中必须标注的是 B 。

A．辅助符号 B.基本符号

C．尺寸 D.焊接方法

三、判断题（对的打“√”，错的打“×”）

1．轨道线表示不可见水密板材投影。 （ √ ）

2．倾斜度尺寸标注方法是标注倾斜角度。 （ × ）

2. 图线及其应用：

表2-1 图线及其应用（续）

序号 名称 型式（宽度） 应用范围 示 例

1 粗

虚

线 （b） 不可见板材简化线（不包括规定采用轨道线表示的情况）

轨

道

线 (b) 主船体结构图内不可见水密板材简化线（肋骨型线图、分段划分图等除外）

2 细

虚

线 （

b.不可见次要构件（肋骨、横梁、纵骨、扶强材等）的简化线

3 粗

点

划

线 （b） a.可见主要构件（强肋骨、舷侧纵桁、强横梁、甲板纵桁、舱壁纵桁等）的简化线；

b.钢索、绳索、链索等的简化线

4 细

点

划

线 （

b.可见次要构件（同4）的简化线；

c.开口对角线；

d.转圆线；

e.液舱范围线；

f.折角线

5 粗

双

点

划

线 (b) 不可见主要构件（同5）的简化线

表2-1 图线及其应用（续）

序号 名称 型式（宽度） 应用范围 示 例

7 细

双

点

划

线 （

b.假想构件可见轮廓线；

c.肋板边线；

d.工艺开口线

8 波

浪

线 （

构件断裂边界线

折

断 （

9 斜

栅

线 （

3. 图形符号：

图形符号按表1-4规定。

表1-4 图形符号

序号 名称 符号 示例

1 吃水符号

2 船中符号

3 轴系剖面符号

4 端

接

缝

和

边

接

缝

符

号 一

般

接

缝

分

段

接

缝

5 连续符号

6 间断符号

7 视向符号

8 肋位符号 FR

表1-4 图形符号（续）

序号 名称 符号 示例

9 小

开

口

剖

面

符

号 （无扁钢开口）

（有扁钢开口）

9

(续) 小

开

口

剖

面 （无面板）

（有面板） 舱底 符

号

10 剖

切

符

号

第二篇 船体制图图样画法及编号

Drawings for metal hull of ships

Presentation and coding of drawings）

第二十六次 船体结构节点图的绘制和识读

一、船体结构节点图的概述

在船舶工程设计中，船体结构节点图是非常重要的图纸。它是指船体结构中各种节点的位置、形态、尺寸、数量等的图示表达，是连通船体各部分的重要组成部分。一般来说，船体结构节点图包括以下几个方面的内容：

• 船体结构的主要节点位置和坐标；

• 网架的节点位置和编号；

• 各种管道、电缆、空调管道、配电管道等节点位置和编号；

• 部分设备、管路安装位置和固定点位。

通过船体结构节点图，可以有效地指导船体结构制造、安装、修理等相关工作，为船舶的建造和后续维护提供了非常有用的信息。

二、船体结构节点图的绘制

船体结构节点图的绘制需要根据实际情况进行绘制，并且需要满足以下几个基本要求：

1. 坐标准确：必须按照实际坐标比例绘制，准确标出各节点位置。

2. 尺寸精确：需要准确标出节点的尺寸大小，包括长、宽、高等。

3. 编号规范：每个节点都需要进行统一编号，并标出编号的位置。

4. 图例标注：需要标注各种符号和线型的含义，以便其他人员能够理解图纸。

在船体结构节点图的绘制过程中，需要注意以下几个方面：

1. 选择合适的绘图工具：可以使用AutoCAD、SolidWorks等专业设计软件进行绘制；也可以使用手绘的方式进行绘制。

2. 注意图例的设置：设置图例是非常关键的，需要尽可能详尽地标注各种符号和线型的含义。

3. 确定坐标系：需要先确定船体的坐标系，然后根据坐标系进行绘制。

4. 确定节点的编号规则：在绘制船体节点图的时候，需要确定节点的编号规则，以方便后期的维护和管理工作。 三、船体结构节点图的识读

船体结构节点图的识读是关键的，如果不能正确地识读船体结构节点图，将会给船体的维护和管理带来很大的麻烦。下面介绍一些船体结构节点图的常见符号和线型的含义：

1. 通用符号

• 圆形符号：表示节点位置；

• 方形符号：表示设备或仪表的位置；

• 斜线符号：表示穿越的管道或电缆；
