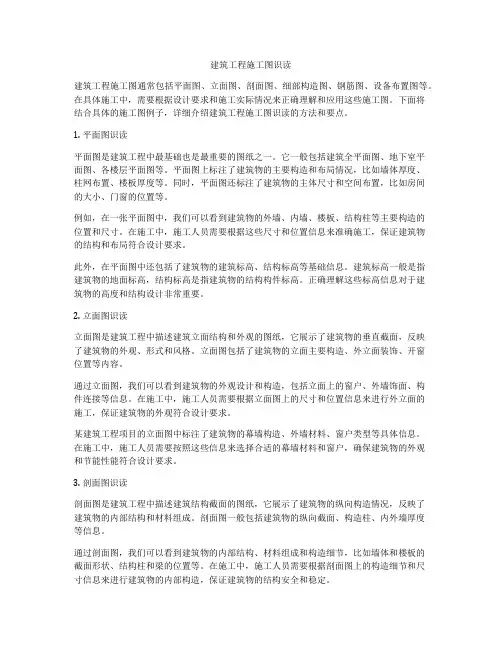

建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中,需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子,详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况,比如墙体厚度、柱网布置、楼板厚度等。
同时,平面图还标注了建筑物的主体尺寸和空间布置,比如房间的大小、门窗的位置等。
例如,在一张平面图中,我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中,施工人员需要根据这些尺寸和位置信息来准确施工,保证建筑物的结构和布局符合设计要求。
此外,在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高,结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸,它展示了建筑物的垂直截面,反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图,我们可以看到建筑物的外观设计和构造,包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中,施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工,保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中,施工人员需要按照这些信息来选择合适的幕墙材料和窗户,确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸,它展示了建筑物的纵向构造情况,反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图,我们可以看到建筑物的内部结构、材料组成和构造细节,比如墙体和楼板的截面形状、结构柱和梁的位置等。
建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言,是表达工程设计和指导工程施工必不可少的重要依据,是具有法律效力的正式文件,也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计,一般是由业主通过招标投标选择具有相应资格的设计单位,并与之签订设计合同,进行委托设计的(按有关规定可以不招标投标的设计项目,可以直接委托)。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目,可以按扩大的初步设计(扩初设计)和施工图设计两个阶段进行。
大型的和重要的民用建筑工程,在初步设计前增加方案设计阶段(进行设计方案的优选)。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等,其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构,其施工图的具体内容与表达也各有不同,但一般包括下列三个方面的内容:1、结构设计说明本工程结构设计的主要依据;设计标高所对应的绝对标高值;建筑结构的安全等级和设计使用年限;建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级;所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法;所采用的通用做法的标准图图集;施工应遵循的施工规范和注意事项。

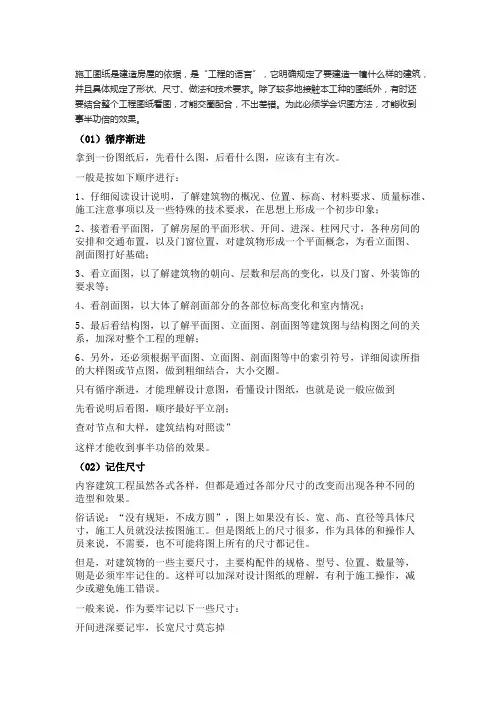

施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
(01)循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好平立剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
(02)记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。

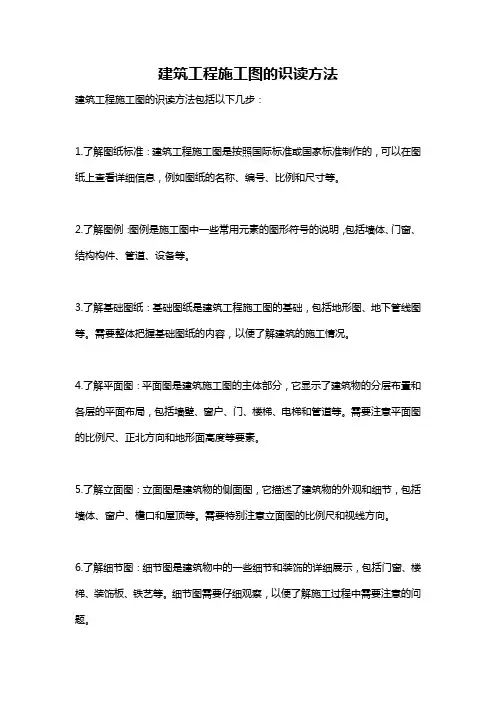

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步:
1.了解图纸标准:建筑工程施工图是按照国际标准或国家标准制作的,可以在图纸上查看详细信息,例如图纸的名称、编号、比例和尺寸等。
2.了解图例:图例是施工图中一些常用元素的图形符号的说明,包括墙体、门窗、结构构件、管道、设备等。
3.了解基础图纸:基础图纸是建筑工程施工图的基础,包括地形图、地下管线图等。
需要整体把握基础图纸的内容,以便了解建筑的施工情况。
4.了解平面图:平面图是建筑施工图的主体部分,它显示了建筑物的分层布置和各层的平面布局,包括墙壁、窗户、门、楼梯、电梯和管道等。
需要注意平面图的比例尺、正北方向和地形面高度等要素。
5.了解立面图:立面图是建筑物的侧面图,它描述了建筑物的外观和细节,包括墙体、窗户、檐口和屋顶等。
需要特别注意立面图的比例尺和视线方向。
6.了解细节图:细节图是建筑物中的一些细节和装饰的详细展示,包括门窗、楼梯、装饰板、铁艺等。
细节图需要仔细观察,以便了解施工过程中需要注意的问题。
7.了解构造图:构造图是建筑物的结构和构造的图纸。
需要特别注意构造图的比例尺、设计荷载、材料规格等要素。
8.熟悉施工图的样式:施工图一般分为图集、标准图和施工详图等。
需要了解每种类型的图样式和实际应用中的使用情况。

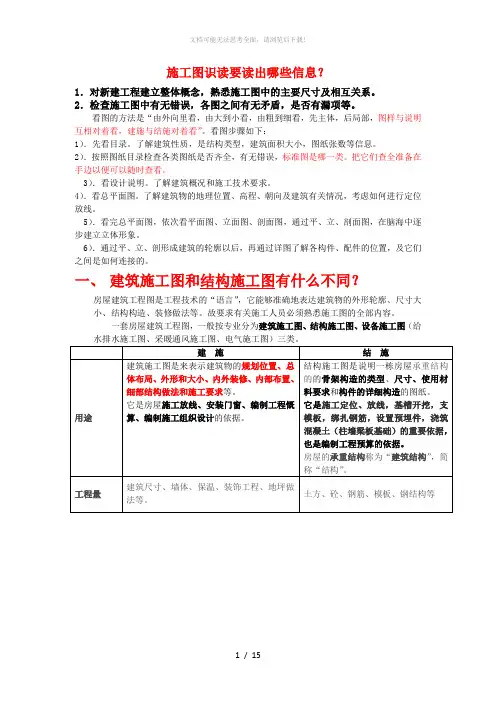

施工图识读要读出哪些信息?1.对新建工程建立整体概念,熟悉施工图中的主要尺寸及相互关系。
2.检查施工图中有无错误,各图之间有无矛盾,是否有漏项等。
看图的方法是“由外向里看,由大到小看,由粗到细看,先主体,后局部,图样与说明互相对着看,建施与结施对着看”。
看图步骤如下:1).先看目录。
了解建筑性质,是结构类型,建筑面积大小,图纸张数等信息。
2).按照图纸目录检查各类图纸是否齐全,有无错误,标准图是哪一类。
把它们查全准备在手边以便可以随时查看。
3).看设计说明。
了解建筑概况和施工技术要求。
4).看总平面图。
了解建筑物的地理位置、高程、朝向及建筑有关情况,考虑如何进行定位放线。
5).看完总平面图,依次看平面图、立面图、剖面图,通过平、立、剖面图,在脑海中逐步建立立体形象。
6).通过平、立、剖形成建筑的轮廓以后,再通过详图了解各构件、配件的位置,及它们之间是如何连接的。
一、房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图:(首层~顶层的平面图)6.立面图(正立面图,背立面图,东立面图,西立面图)(立面图最好放在同一页纸上,一边阅读。
)7.剖面图(视情况,有多个)8. 详图(节点大样图及门窗大样图,楼梯大样图)1.图纸目录2.设计总说明3.平面布置图(基础平面布置图、楼层平面布置图、屋顶平面布置图)4.结构详图(梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等)5. 各大样图其它由建筑师绘制。
与建筑的结构安全无关,一般可以根据要求改动。
由建筑结构师绘制。
关系到结构受力和安全,一般不允许改动,如果改动必须通知结构师确认。
二、建筑施工图识读要点1、图纸目录及门窗表:图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建设单位或设计单位核对情况。

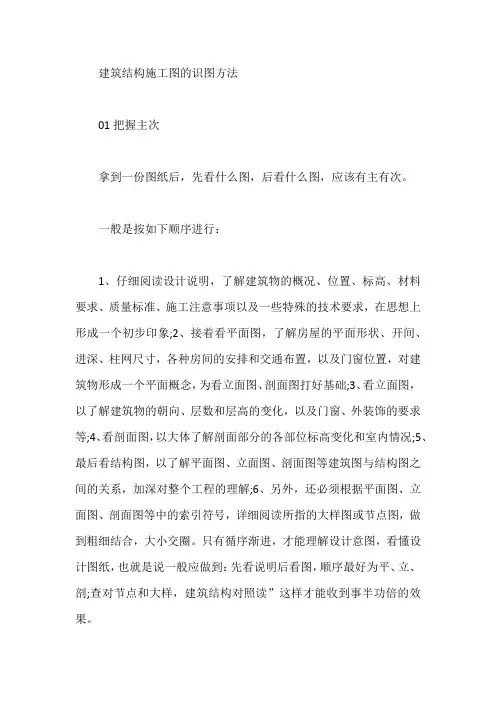

建筑结构施工图的识图方法01把握主次拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到:先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
02记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。
03弄清关系看图时,必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
第3章建筑结构施工图的识读能力要求:通过本章的学习,熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。
3.1概述房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。
结构设计时要根据建筑要求选择结构类型,并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等。
结构施工图必须与建筑施工图密切配合,它们之间不能产生矛盾。
结构施工图与建筑施工图一样,是施工的依据,主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程,也是计算工程量、编制预算和施工进度计划的依据。
1.房屋结构的分类常见的房屋结构按承重构件的材料可分为:(1) 混合结构—墙用砖砌筑,梁、楼板和屋面都是钢筋混凝土构件。
(2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。
(3) 砖木结构—墙用砖砌筑,梁、楼板和屋架都用木料制成。
(4)钢结构—承重构件全部为钢材。
(5)木结构—承重构件全部为木料。
目前我国建造的住宅、办公楼、学校的教学楼、集体宿舍等民用建筑,都广泛采用混合结构。
在房屋建筑结构中,结构的作用递给基础,最后由基础传递给地基。
如图3一1所示。
2.结构施工图通常应包括的内容结构设计总说明(对于较小的房屋一般不必单独编写),基础平面图及基础详图,楼层结构平面图,屋面结构平面图,结构构件(例如梁、板、柱、楼梯、屋架等)详图。
根据建筑各方面的要求,进行结构造型和构件布置,再通过力学计算,决定房屋各承重构件(如图3一z)的材料、形状、大小以及内部构造等等,井将设计结果绘成图样,以指导施工,这种图样称为结构施工图,简称“结施”。
图3一2钢筋混凝土结构示意图(1)结构设计说明包括抗震设计与防火要求,地基与基础、地下室,钢筋混凝土各种构件,砖砌体,后浇带与施工缝等部分选用的材料类型、规格、强度等级,施工注意事项等。
很多设计单位已将上述内容一一详列在一张“结构说明”图纸上,供设计者选用。
(2)结构平面图包括1) 基础平面图,工业建筑还有设备基础布置图;2)楼层结构平面布置图,工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。
(3) 屋面结构平面图包括屋面板、天沟板、屋架、天窗架及支撑布置等。
(4) 构件详图包括1) 梁、板、柱及基础结构详图;2) 楼梯结构详图;3) 屋架结构详图。
(5) 其他详图,如支撑详图等。
建构施工图中常用的构件代号见表3一13.2钢筋混凝土构件简介3.2.1 混凝土强度等级和钢筋混凝土构件的组成钢筋混凝土构件由钢筋和混凝土两种材料组合而成。
混凝土由水、水泥、黄砂、石子按一定比例拌和硬化而成。
混凝土抗压强度高,混凝土的强度等级分为C15、C20、C25、C30、C35、 C40、 C45、 C50、C55、C60、C65、C70、 C75、 C80十四个等级,数字越大,表示混凝土抗压强度越高。
混凝土的抗拉强度比抗压强度低得多,一般仅为抗压强度的1/10~1/20,而钢筋不但具有良好的抗拉强度,而且与混凝土有良好的粘合力,其热膨胀系数与混凝土相近,因此,两者常结合组成钢筋混凝土构件。
如图3一3所示的两端支承在砖墙上的钢筋混凝土的简支梁,将所需的纵向钢筋均匀地放置在梁的底部与混凝土浇筑在一起,梁在均布荷载的作用下产生弯曲变形。
梁的上部为受压区,由混凝土承受压力;梁的下部为受拉区,由钢筋承受拉力。
常见的钢筋混凝土构件有梁、板、柱、基础、楼梯等。
为了提高构件的抗裂性,还可制成预应力钢筋混凝土构件。
没有钢筋的混凝土构件称为混凝土构件或素混凝土构件。
图3一3钢筋混凝土梁受力示意图钢筋混凝土构件有现浇和预制两种。
现浇指在建筑工地现场浇制,预制指在预制品工厂先浇制好,然后运到工地进行吊装,有的预制构件(如厂房的柱或梁)也可在工地上预制,然后吊装。
3.2.2 钢筋的分类与作用1.钢筋按其所起的作用分类如图3一4所示,配置在钢筋混凝土构件中的钢筋,按其所用可分为:(5)构造筋因构件在构造上的要求或施工安装需要而配置的钢筋。
如图3-5在支座处于板的顶部所加的构造筋,属于前者;两端的吊环则属于后者。
2.钢筋的种类与符号HRB335、HRB400和RRB400几种。
其强度、代号、规格范围详见表3一常用的钢绞线、钢丝等可查阅有关的资料,此处不再细述。
(1)受力筋承受拉力或压力的钢筋,在梁、板、柱等各种钢筋混凝土构件中都有配置(2)架立筋一般只在梁中使用,与受力筋、箍筋一起形成钢筋骨架,有以固定箍筋位置(3)箍筋一般都用于梁和柱内,用以固定受力筋位置,并承受部分斜拉应力。
(4)分布筋一般用于板内,与受力筋垂直,用以固定受力筋的位置,与受力筋一起构成钢筋网,使力均匀分布给受力筋,并抵抗热胀冷缩所引起的温度变形。
(5)构造筋因构件在构造上的要求或施工安装需要而配置的钢筋。
如图3-5中的板,在支座处于板的顶部所加的构造筋,属于前者;两端的吊环则属于后者。
2.钢筋的种类与符号热轧钢筋是建筑工程中用量最打的钢筋,主要用于钢筋混凝土和预应力混凝土配筋。
钢筋有光圆钢筋和带肋钢筋之分,热轧光圆钢筋的牌号为HPB235;常用带肋钢筋的牌号有HRB335、HBR400和RRB400几种。
其强度、代号、规格详见表3-2.对于预应力构件中常用的钢绞线、钢丝等可查阅有关的资料,此处不再细述。
为了使钢筋和混凝土具有良好的粘结力,应在光圆钢筋两端做成半圆弯钩或直弯钩;带纹钢筋与混凝土的粘结力强,两端可不做弯钩。
箍筋两端在交接处也要做出弯钩。
弯钩的常见形式和画法见图3-6所示。
图3一6a的光圆钢筋弯钩,分别标注了弯钩的尺寸;图3一6b仅画出了箍筋的简化画法,箍筋弯钩的长度,一般分别在两端各伸长50~左右。
3.2.3钢筋混凝土结构图的图示特点为了突出表示钢筋的配置状况,在构件的立面图和断面图上,轮廓线用中或细实线画出,图内不画材料图例,而用粗实线(在立面图)和黑圆点(在断面图)表示钢筋。
并要对钢筋加以说明标注。
(2) 钢筋的标注方法钢筋(或钢丝束)的标注应包括钢筋的编号、数量或间距、代号、直径及所在位置,通常应沿钢筋的长度标注或标注在有关钢筋的引出线上梁、柱的箍筋和板的分布筋,一般应注出间距,不注数量。
对于简单的构件,钢筋可不编号,具体标注方式如图3-7所示(3)当构件纵横向尺寸相差悬殊时,可在同一详图中纵横向选用不同比例。
(4)结构图中的构件标高,一般标注出构件底面的结构标高。
(5)构件配筋较简单时,可在其模板图的一角用局部剖面的方式,绘出其钢筋布置。
构件对称时,在同一图中可以一半表示模板,一半表示配筋。
3.3 结构平面图3.3.1结构平面图的形成与用途结构平面图是假想沿着楼板面(只有结构层,尚未做楼面面层)将建筑物水平剖开所作的水平剖面图。
表示各层梁、板、柱、墙、过梁和圈梁等的平面布置情况,以及现浇楼板、梁的构造与配筋情况及构件之间的结构关系。
结构平面图为施工中安装梁、板、柱等各种构件提供依据,同时为现浇构件立模板、绑扎钢筋、浇筑混凝土提供依据。
3.3.2诺构平而田的内容1.预制楼板的表达方式对于预制楼板,用粗实线表示楼层平面轮廓,用细实线表示预制板的铺设,习惯上把楼板下不可见墙体的实线改画为虚线。
预制板的布置有两种表达形式:(1)在结构单元范围内,按实际投影分块画出楼板,并注写数量及型号。
对于预制板的铺设方式相同的单元,用相同的编号,如甲、乙等表示,而不一一画出每个单元楼板的布置(见图3一8)(2)在结构单元范围内,画一条对角线,并沿着对角线方向注明预制板数量及型号(见图3一9)。
2.现浇楼板的表达方式对于现浇楼板,用粗实线画出板中的钢筋,每一种钢筋只画一根,同时画出一个重合断面,表示板的形状、板厚及板的标高(见图3一10)。
楼梯间的结构布置一般不在楼层结构平面图中表示,只用双对角线表示楼梯间。
这部分内容在楼梯详图中表示。
结构平面图的定位轴线必须与建筑平面图一致。
对于承重构件布置相同的楼层,只画一个结构平面布置图,称为标准层结构平面布置图。
图3一11为某宿舍楼现浇楼板与屋面板配筋图实例。
3.3.3 平面整体表示法的制图规则《混凝土结构施工图平面整体表示方法制图规则和构造详图》(96G101)图集,是国家建筑标准设计图集,在全国推广使用。
平面整体表示法简称平法,所谓“平法”的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
改变了传统的将构件从结构图3一10现浇板的图示方式平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
1.平面整体配筋图的表示方法梁的平面注写包括集中标注和原位标注。
(1) 集中标注集中标注表示梁的通用数值,可以从梁的任何一跨引出。
集中标注的部分内容有四项必注值及一项选注值,必注值有梁的编号、截面尺寸、梁箍筋及梁上部贯通筋或架立筋根数。
梁顶面标高为选注值,当梁顶面与楼层结构标高有高差时应注写。
(2) 原位标注原位标注表示梁的特殊值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工时原位标注取值优先。
(3) 原位标注的部分规定1)梁上部纵筋(含贯通筋)多于一排时,用斜线“/’’将各排纵筋自上而下分开。
2)梁下部纵筋(含贯通筋)多于一排时,用斜线“/”,将各排纵筋自上而下分开。
3)当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,角筋写在前面。
下面简单介绍“平法”中平面注写方式的表达方法。
关于“平法”中其他构件以及其他表达方法,请参阅有关图集。
图3一12所示为用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图(为简化起见,图中只画出立面图和断面图)。
从该图可以了解该梁的支承情况、跨度、断面尺寸,以及各部分钢筋的配置状况。
图3一14二级抗震等级楼层框架梁批如采用平面注写方式表达图3一12所示的两跨连续梁,可在该梁的平面布置图上标注,如图3一13所示,梁的平面注写包括集中标注和原位标注两部分。
集中标注表达梁的通用数值,如图中引出线上所注写的三排数字。
按规定:第一排数字注明梁的编号和断面尺寸:KL2 (2)表示这是一根框架梁(KL),编号为2,共有2跨(括号中的数字2),梁断面尺寸是300 x 650.第二排数字注写箍筋和上部贯通筋(或架立筋)情况:Ø8一100/200(2)表示箍筋为直径中8的HPB235级钢筋,加密区(靠近支座处)间距为100,非加密区间距为200,均为2肢箍筋。
2Φ25表示梁的上部配有两根直径为Φ25的HRB335级钢筋为贯通筋。
如有架立筋,需注写在括号内。
如2Φ25+(2Φ12),表示2Φ25的贯通筋和2 Φ12的架立筋。
如果梁的上部和下部都配有贯通筋,且各跨配筋相同,可在此处统一标注。
