第一章-结构施工图的识读（二）第三节结构施工图的识读3、有梁楼盖平法施工图的注写方式板平面注写主要包括板块集中标注和板支座原位标注两种方式。

为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y 向；当轴网向心布置时，切向为X向，径向为Y向。

（1）板块集中标注板类型及代号为楼面板（LB）、屋面板（WB）、悬挑板（XB）。

贯通钢筋按板块的下部和上部分部注写，B代表下部，T代表上部。

（2）板支座原位标注的内容为板支座上部非贯通纵筋和悬挑板上部受力钢筋。

板支座上部非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。

两侧对称时可只注写一侧，两侧不对称时两侧均需要注写其伸出长度。

4、独立基础平法施工图的注写方式独立基础平法施工图有平面注写与截面注写两种表达方式。

普通独立基础的平面注写方式可分为集中标注和原位标注。

（1）集中标注包括基础形式和编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。

5、剪力墙平法施工图的注写方式剪力墙不是一个独立的构件，而是由墙身、墙梁和墙柱共同组成的。

剪力墙构件的平面表达方式有列表注写和截面注写两种。

（1）剪力墙构件列表注写方式（代号+序号）①墙柱编号由墙柱类型代号和序号组成，其墙柱的类型有约束边缘构件（YBZ）、构造边缘构件（GBZ）、非边缘暗柱（AZ）和扶壁柱（FBZ）。

②墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中钢筋的排数注写在括号内，表达形式为Q××（×排）。

③墙梁编号由墙梁类型代号和序号组成，墙梁类型有连梁（LL）、暗梁（AL）和边框梁（BKL）三类。

6、现浇混凝土板式楼梯平法施工图的注写方式（1）平面注写方式平面注写方式，系在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图。

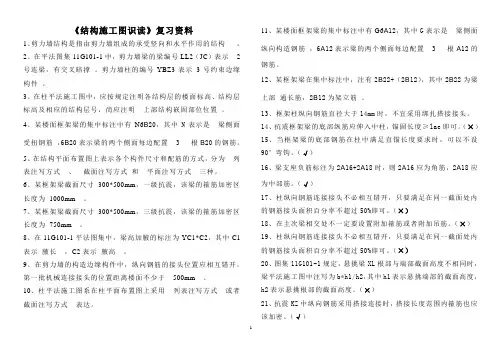

《结构施工图识读》复习资料1、剪力墙结构是指由剪力墙组成的承受竖向和水平作用的结构。

2、在平法图集11G101-1中，剪力墙梁的梁编号LL2（JC）表示2号连梁，有交叉暗撑。

剪力墙柱的编号YBZ3表示3号约束边缘构件。

3、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。

4、某楼面框架梁的集中标注中有N6B20，其中N表示是梁侧面受扭钢筋，6B20表示梁的两个侧面每边配置 3 根B20的钢筋。

5、在结构平面布置图上表示各个构件尺寸和配筋的方式，分为列表注写方式、截面注写方式和平面注写方式三种。

6、某框架梁截面尺寸300*500mm，一级抗震，该梁的箍筋加密区长度为1000mm 。

7、某框架梁截面尺寸300*500mm，三级抗震，该梁的箍筋加密区长度为750mm 。

8、在11G101-1平法图集中，梁高加腋的标注为YC1*C2，其中C1表示腋长，C2表示腋高。

9、在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距离楼面不少于500mm 。

10、柱平法施工图系在柱平面布置图上采用列表注写方式或者截面注写方式表达。

11、某楼面框架梁的集中标注中有G6A12，其中G表示是梁侧面纵向构造钢筋，6A12表示梁的两个侧面每边配置 3 根A12的钢筋。

12、某框架梁在集中标注中，注有2B22+（2B12），其中2B22为梁上部通长筋，2B12为架立筋。

13、框架柱纵向钢筋直径大于14mm时，不宜采用绑扎搭接接头。

14、抗震框架梁的底部纵筋应伸入中柱，锚固长度≥lae即可。

（×）15、当框架梁的底部钢筋在柱中满足直锚长度要求时，可以不设90°弯钩。

（√）16、梁支座负筋标注为2A16+2A18时，则2A16应为角筋，2A18应为中部筋。

（√）17、柱纵向钢筋连接接头不必相互错开，只要满足在同一截面处内的钢筋接头面积百分率不超过50%即可。
