建筑结构施工图识读

结构施工图的识读方法和步骤一、结构施工图的识读方法和步骤（1）先施工先看（即施工图编排顺序）（2）由粗到细。

先粗看一遍，一般先看建施图，了解建筑概况、使用功能及要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼（电）梯间的设置、内外装修、节点构造及施工要求等基本情况。

然后再看结施图，了解工程的概况、结构方案等。

熟悉结构平面布置，检查构件布置是否合理，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高是否正确。

最后根据结构平面布置图，细看每一构件的标高等。

（3）结施与建施结合看，其它设施图参照看。

注意：1）相同处，如轴线，墙厚，柱尺寸，过梁位置与洞口对应，梁底标高同洞顶标高，结构详图与建筑详图有无矛盾。

2）不同处：如建筑标高与结构标高，3）相关联处：如建施中墙，结施应有梁；建施中底层墙，结施为基础；楼面梁与门窗洞口有无矛盾；楼梯图有无矛盾等。

（4）最后阅读设备图，应特别注意设备的布置与建施图有无矛盾、设备的预留孔位置及尺寸与结构布置有无矛盾、结构预留孔的数量及位置是否正确、各设备工种之间有无矛盾。

只有把三者结合起来看，才能正确全面地了解施工图的全貌，并发现存在的矛盾和问题。

二、结构施工图的制图标准与规则《建筑结构制图标准》（GB/T50105-2001），《房屋建筑制图统一标准》（GB/T50001-2001）。

1、一般规定（1）在结构施工图中，为了表达不同的意思，并使图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。

线型规定应符合《房屋建筑制图统一标准》（GB/T50001-2001）。

（2）比例。

（3）构件名称应用代号表示。

（4）图纸编排顺序建筑工程图纸应按专业顺序编排。

一般应为图纸目录、总平面图、建筑施工图、结构施工图、给水排水施工图、暖通空调施工图、电气施工图等依次排列。

各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。

例如基本图在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；布置图在前，构件图在后等次序编排。

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

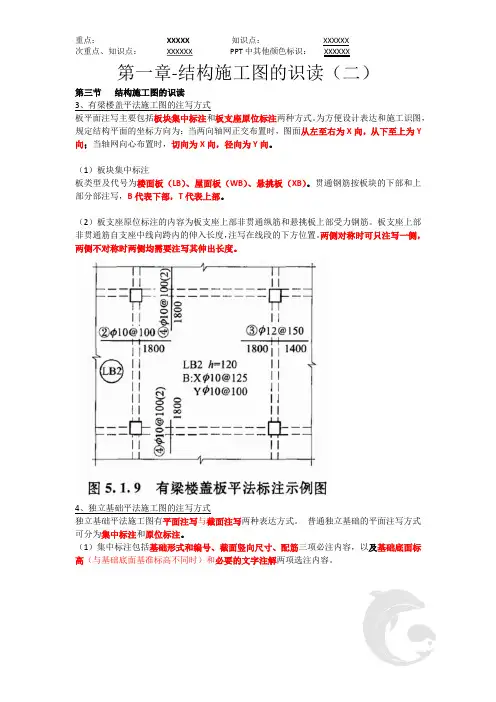

第一章-结构施工图的识读（二）第三节结构施工图的识读3、有梁楼盖平法施工图的注写方式板平面注写主要包括板块集中标注和板支座原位标注两种方式。

为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y 向；当轴网向心布置时，切向为X向，径向为Y向。

（1）板块集中标注板类型及代号为楼面板（LB）、屋面板（WB）、悬挑板（XB）。

贯通钢筋按板块的下部和上部分部注写，B代表下部，T代表上部。

（2）板支座原位标注的内容为板支座上部非贯通纵筋和悬挑板上部受力钢筋。

板支座上部非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。

两侧对称时可只注写一侧，两侧不对称时两侧均需要注写其伸出长度。

4、独立基础平法施工图的注写方式独立基础平法施工图有平面注写与截面注写两种表达方式。

普通独立基础的平面注写方式可分为集中标注和原位标注。

（1）集中标注包括基础形式和编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。

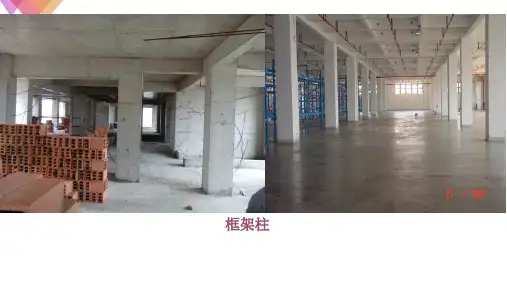

5、剪力墙平法施工图的注写方式剪力墙不是一个独立的构件，而是由墙身、墙梁和墙柱共同组成的。

剪力墙构件的平面表达方式有列表注写和截面注写两种。

（1）剪力墙构件列表注写方式（代号+序号）①墙柱编号由墙柱类型代号和序号组成，其墙柱的类型有约束边缘构件（YBZ）、构造边缘构件（GBZ）、非边缘暗柱（AZ）和扶壁柱（FBZ）。

②墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中钢筋的排数注写在括号内，表达形式为Q××（×排）。

③墙梁编号由墙梁类型代号和序号组成，墙梁类型有连梁（LL）、暗梁（AL）和边框梁（BKL）三类。

6、现浇混凝土板式楼梯平法施工图的注写方式（1）平面注写方式平面注写方式，系在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图。

结构施工图识读一、结构施工图概念及其用途：结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。

结构设计时根据建筑要求选择结构类型，并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施"。

结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。

二、结构施工图的组成：（一）结构设计说明抗震设计与防火要求，地基与基础，地下室,钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。

（二）结构平面图1．基础平面图2．楼层结构平面布置图3．屋面结构平面布置图（三）构件详图1．梁、板、柱及基础结构详图2．楼梯结构详图3．屋架结构详图4．其他详图如支撑详图等结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要,便于清楚区分构件，便于施工，制表、查阅，有必要以代号或符号去表示各类构件,目前国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示的。

结构施工图识读方法：1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。

比较符合看图的习惯，同时也是施工图绘制的先后顺序。

2．由前往后看,根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后顺序。

3．看图时要注意从粗到细，从大到小。

先粗看一遍，了解工程的概况、结构方案等。

然后看总说明及每一张图纸,熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。

最后根据结构平面布置图,详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。

4．纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读,并与图样对照看,便于完整理解图纸.5．结施应与建施结合起来看图.一般先看建施图，通过阅读设计说明、总平面图、建筑平立剖面图，了解建筑体型、使用功能，内部房间的布置、层数与层高、柱墙布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工要求等基本情况，然后再看结施图。

建筑结构施工图识读建筑结构施工图是施工人员在施工时需要按照的图纸，它不仅仅是描述了建筑的外部形态，更是描述了建筑结构的具体细节和施工工艺。

因此，在建筑施工过程中，建筑结构施工图的识读是非常重要的。

1. 什么是建筑结构施工图建筑结构施工图是建筑设计图纸中的一种，它描述了建筑结构的具体细节和施工工艺。

建筑结构施工图由建筑设计师或结构工程师绘制，其中包括建筑的平面图、立面图、剖面图和细部图等。

2. 建筑结构施工图的内容建筑结构施工图通常包括以下几个方面：2.1 平面图平面图是描述建筑物在水平方向上的分布和布局，包括建筑物的地面、基础、结构柱、墙体和墙板等。

2.2 立面图立面图是描述建筑物在垂直方向上的分布和布局，包括建筑物的外墙的高度、厚度和纹理等。

2.3 剖面图剖面图是描述建筑物内部结构的分布和布局，包括建筑物的层高、墙体厚度、楼板、梁柱、钢结构和水暖管道等。

2.4 细部图细部图是描述建筑物的各种细部构造和连接方式的图纸，包括建筑物的连接细节、各种窗户和门的细节以及管道系统的细节等。

3. 建筑结构施工图的识读建筑结构施工图是一种十分重要的图纸，需要施工现场的工人们进行仔细的识读和理解。

在识读建筑结构施工图时需要注意以下几个方面：3.1 建筑专业术语的识别建筑专业术语的准确理解是判断施工图是否正确的重要步骤。

比如，“柱”，“梁”等词语需要掌握并理解其在建筑结构中的具体意义。

3.2 图例的理解施工图中，图例是非常重要的组成部分，通过图例可以理解图纸中的标志和符号。

需要注意颜色的不同表示意义不同，线条的粗细和线型的不同也具有特定的含义。

3.3 尺寸的理解在施工图中，尺寸表示具体的建筑尺寸和建筑构造尺寸。

需要合理理解和掌握，避免在实际施工中出现尺寸不符合的情况。

3.4 阅读顺序问题在识读建筑结构施工图时，需要根据图纸的设计顺序进行阅读。

一般来说，先阅读平面图，再阅读立面图，剖面图和细节图。

4. 总结建筑结构施工图是建筑施工人员必须要掌握的一项技能。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教您怎样识读建筑结构设计施工图结构施工图是依据房子建筑中的承重构件进行结构设计后绘制成的图样。

结构设计时依据建筑要求选择结构种类，并进行合理部署，再经过力学计算确立构件的断面形状、大小、资料及结构等，并将设计结果绘成图样，以指导施工，这类图样有时简称为结施，结构施工图与建筑施工图同样，是施工的依照，主要用于放灰线、挖基槽、根基施工、支承模板、配钢筋、灌溉混凝土等施工过程，也用于计算工程量、编制估算和施工进度方案的依照。

本专题主要介绍结构施工图有关内容，希望能给网友带来帮助〔一〕结构设计说明抗震设计与防火要求，地基与根基，地下室，钢筋混凝土各样构件，砖砌体，后浇带与施工缝等局部采纳的资料种类、规格、强度等级，施工本卷须知等。

〔二〕结构平面图1．根基平面图；2．楼层结构平面部署图；3．屋面结构平面部署图〔三〕构件详图1．梁、板、柱及根基结构详图；2．楼梯结构详图；3．屋架结构详图；4．其余详图如支撑详图等结构施工图中，根本构件如板、梁、柱等，为了图样表达【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！简洁简要，便于清楚划分构件，便于施工，制表、查阅，有必需以代号或符号去表示各种构件，国家?建筑结构制图标准?给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图次序是施工图识读的一般顺序。

比较切合看图的习惯，同时也是施工图绘制的先后次序。

2．由前去后看，依据房子的施工先后次序，从根基、墙柱、楼面到屋面挨次看，此次序根本也是结构施工图编排的先后次序。

3．看图时要注意从粗到细，从大到小。

先粗看一遍，认识工程的概略、结构方案等。

而后看总说明及每一张图纸，熟悉结构平面部署，检查构件部署能否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等能否正确。

最后依据结构平面部署图，详尽看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
