结构施工图的识读步骤.

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。

1.基础施工图的识读步骤1)看图名、比例。

图名常用1—1断面、2—2断面……或用基础代号表示。

读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。

如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。

如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。

从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。

了解对基础的施工要求。

2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。

再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。

3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。

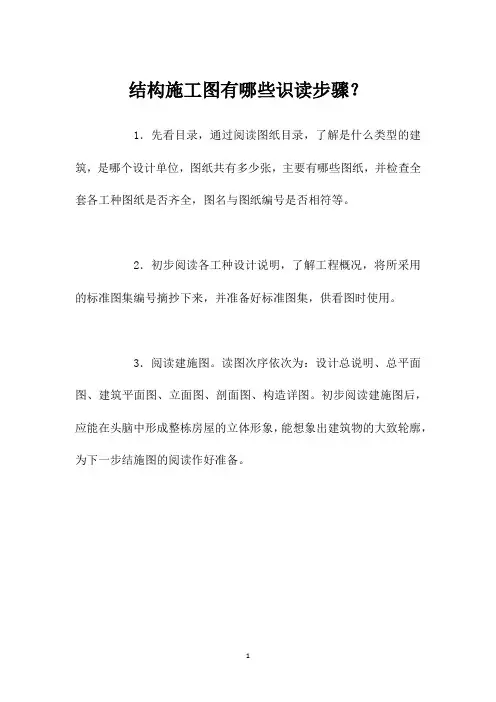

结构施工图有哪些识读步骤？
1．先看目录，通过阅读图纸目录，了解是什么类型的建筑，是哪个设计单位，图纸共有多少张，主要有哪些图纸，并检查全套各工种图纸是否齐全，图名与图纸编号是否相符等。

2．初步阅读各工种设计说明，了解工程概况，将所采用的标准图集编号摘抄下来，并准备好标准图集，供看图时使用。

3．阅读建施图。

读图次序依次为：设计总说明、总平面图、建筑平面图、立面图、剖面图、构造详图。

初步阅读建施图后，应能在头脑中形成整栋房屋的立体形象，能想象出建筑物的大致轮廓，为下一步结施图的阅读作好准备。

1。

如何学习看懂施工图的步骤与方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

结构施工图的识读方法1.结构施工图的识读要领在阅读结构施工图前，必须先阅读建筑施工图，由此，建立起建筑物的轮廓，并且在识读结构施工图期间，还应反复查核对结构与建筑对同一部位的表示，这样才能准确地理解结构图中所表示的内容。

识读结构施工图也是一个由浅入深，由粗到细的渐进过程。

结构施工图用粗线条表示要突出的重点内容，为了使图面清晰常常利用代号代表所表示的构件和做法。

2.结构施工图的识读方法（1）结构设计说明的阅读了解对结构的特殊要求，了解说明中强调的内容，掌握，材料、质量、以及要采取的技术措施的内容，了解所采用的技术标准和构造，了解所采用的标准图。

（2）基础布置图的识读要注意基础的标高和定位轴线的数值，了解基础的形式和区别，注意其它工种在基础上的预埋件和留洞。

①查阅建筑图，核对所有的轴线是否和基础一一对应，了解是否有的墙下无基础而用基础梁替代，基础的形式有无变化，有无设备基础。

②对照基础的平面和剖面，了解基底标高和基础顶面标高有无变化，有变化时是如何处理的。

③了解基础中预留洞和预埋件的平面位置、标高、数量。

④了解基础的形式和做法。

⑤了解各个部位的尺寸和配筋。

⑥反复以上的过程，解决没有看清楚的问题。

对遗留问题整理好纪录。

（3）结构布置图的识读结构布置图，由结构平面图和剖面图或标准图组成。

①了解结构的类型，了解主要构件的平面位置与标高，并与建筑图结合了解各构件的位置和标高的对应情况。

②结合剖面图、标准图和详图对主要构件进行分类，了解它们的相同之处和不同点。

③了解各构件节点构造与预埋件的相同之处和不同点④了解整个平面内，洞口、预埋件的做法与相关专业的连接要求。

⑤了解各主要构件的细部要求和做法，反复以上步骤，逐步深入了解，遇到不清楚的地方在纪录中标出，进一步详细查找相关的图纸，并结合结构设计说明认定核实。

⑥了解其它构件的细部要求和做法，反复以上步骤，消除记录中的疑问，确定存在的问题，整理、汇总、提出图纸中的存在的遗漏和施工中存在的困难，为技术交底或会审图纸提供资料。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教您怎样识读建筑结构设计施工图结构施工图是依据房子建筑中的承重构件进行结构设计后绘制成的图样。

结构设计时依据建筑要求选择结构种类，并进行合理部署，再经过力学计算确立构件的断面形状、大小、资料及结构等，并将设计结果绘成图样，以指导施工，这类图样有时简称为结施，结构施工图与建筑施工图同样，是施工的依照，主要用于放灰线、挖基槽、根基施工、支承模板、配钢筋、灌溉混凝土等施工过程，也用于计算工程量、编制估算和施工进度方案的依照。

本专题主要介绍结构施工图有关内容，希望能给网友带来帮助〔一〕结构设计说明抗震设计与防火要求，地基与根基，地下室，钢筋混凝土各样构件，砖砌体，后浇带与施工缝等局部采纳的资料种类、规格、强度等级，施工本卷须知等。

〔二〕结构平面图1．根基平面图；2．楼层结构平面部署图；3．屋面结构平面部署图〔三〕构件详图1．梁、板、柱及根基结构详图；2．楼梯结构详图；3．屋架结构详图；4．其余详图如支撑详图等结构施工图中，根本构件如板、梁、柱等，为了图样表达【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！简洁简要，便于清楚划分构件，便于施工，制表、查阅，有必需以代号或符号去表示各种构件，国家?建筑结构制图标准?给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图次序是施工图识读的一般顺序。

比较切合看图的习惯，同时也是施工图绘制的先后次序。

2．由前去后看，依据房子的施工先后次序，从根基、墙柱、楼面到屋面挨次看，此次序根本也是结构施工图编排的先后次序。

3．看图时要注意从粗到细，从大到小。

先粗看一遍，认识工程的概略、结构方案等。

而后看总说明及每一张图纸，熟悉结构平面部署，检查构件部署能否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等能否正确。

最后依据结构平面部署图，详尽看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。

钢结构施工图识读一、引言随着现代建筑技术的不断发展，钢结构在建筑工程中的应用越来越广泛。

钢结构施工图是指导工程施工的重要技术文件，因此，正确理解和识读钢结构施工图对于保证工程质量、提高施工效率具有重要意义。

本文将介绍钢结构施工图的基本要素、识读方法和注意事项。

二、钢结构施工图基本要素1、图纸目录：列出图纸的名称、编号和页数，方便查找和阅读。

2、设计说明：对钢结构的设计要求、施工工艺、材料规格等进行详细说明。

3、平面图：显示钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。

4、立面图：显示钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。

5、剖面图：显示钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。

6、节点详图：显示钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。

7、材料表：列出钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。

8、施工工艺流程图：列出钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。

三、钢结构施工图识读方法1、熟悉图纸目录：首先阅读图纸目录，了解图纸的组成和内容，为后续阅读做好准备。

2、仔细阅读设计说明：设计说明是钢结构施工的重要依据，要认真阅读并理解其中的要求和规定。

3、理解平面图：阅读平面图时，要重点钢柱、钢梁、支撑等主要构件的位置和尺寸，理解各构件之间的关系。

4、分析立面图：阅读立面图时，要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸，了解结构的垂直关系。

5、研究剖面图：阅读剖面图时，要重点钢结构的内部结构，了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。

6、详读节点详图：节点详图是钢结构施工的关键部分，要认真阅读并理解各节点的构造和连接方式。

7、掌握材料表：阅读材料表时，要了解所需材料的规格、数量和使用部位，为材料采购和施工管理提供依据。

8、理解施工工艺流程图：阅读施工工艺流程图时，要了解钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
