课题 调光灯电路（一）
授课题目与要求 理解调光灯电路的工作原理
提高焊接技术
了解晶闸管和单结晶体管的基本知识
熟悉示波器的使用

时间：
教具、工具、材料、设备 万用表、示波器、元器件等

重点、难点 电路工作原理、 焊接技术
新课题纲
课外作业

任课教师 李小英 教研组长
年 月 日 年 月 日

最后小记与改进措施：
增大可调电阻的可调范围或增大电容的容量，可增大调光的范围。
课时计划（教案）附页
教 学 过 程 备 注
一：晶闸管
1. 俗称可控硅，是一种大功率的变流新器件，主要用于将交流电转换为直流电。
2. 符号：如图示，有三个电极：阳极A、阴极K、门级G

3. 导通条件（两个必须具备）
（1）：阳极A与阴极K之间加正向电压
（2）：门级G与阴极K之间加正向电压
4．导通后的晶闸管关断条件（具备其中之一）
（1）降低阳极与阴极间的电压，使通过晶闸管的电流小于其维持电流
（2）将阳极与阴极间的电压减小为零
（3）阳极与阴极间加反向电压
5. 极性的判断
将万用表置于R×1K档或R×10K档，分别测量各管脚间的正反向电阻，当万用表
指示低电阻时，此时黑表笔所接触的引脚为控制级G，红表笔为阴极，剩余的一个引脚
为阳极。
6.质量好环的判断
如果测得的阳极A与阴极K，阳极A与门级G间正反向电阻均很大，而门级G与
阴极K间正反向电阻有差别，说明晶闸管质量良好，否则晶闸管不能使用。

二．单结晶体管
1.又称双基级二级管，有一个发射极和两个基极
2.符号：

3.特点
当发射极电压达到某值时，单结晶体管导通；导通后发射极电压减小，当其
减小到某值时，管子由导通变为截止。
4. 极性判断

B2
B1
E
凸起

A 阳极
K 阴极
门级 G

第二基极B2
第一基极B1
发射极E
课时计划（教案）附页
教 学 过 程 备 注
三：电路原理

元件：
电阻：1K、、200、100、47
可调电阻：100K
滤波电容：
单结晶体管：BT33
稳压管：18V
整流管：IN4007
可控硅：MCR 100-6
原理简析：
（1） D1－D4桥式整流
（2） 稳压（R1限流分压、稳压管消波）
（3） 振荡电路
电源开关合上后，稳压管输出电压开始对电容进行充电，电容电压
从零开始按指数上升，当达到一定值时，单结晶体管导通，同时电容开
始放电，在B1端产生脉冲，当电容端电压下降到一定值时，单结晶体
管又重新截止；此时电源又对电容充电，重复以上过程，从而在B1端
输出一系列尖脉冲，以触发晶闸管的导通。
调节RP的阻值可改变电容的充放电时间，继而改变控制角a，从而改变灯泡两
端的电压（U=），灯泡亮度发生变化。

R1
G
K
A
E
B1

B2

IN4007

IN4007
200

47
100

100K
18V

1K

～220V
～36V
课时计划（教案）附页
教 学 过 程 备 注
四．实习内容及步骤
1.检查元件数量及质量
2.按元件图安装并焊接
3.接通控制电路电源，用万用表测整流输出及稳压管电压
4.用示波器测各点波形并调节Rp观察Uc、Ur4是否改变
5.接通主电路，调Rp看灯亮暗
6.用万用表测灯两端电压变化范围
五．注意事项
（1）焊点光滑、无虚焊、脱焊、漏焊
（2）元件摆放合理，连线横平竖直、无交叉
（3）无短路
河北省技工学校
实习课题授课计划

学校 玉田职教中心 课题序号 表17－1

授课详细内容，使用课时计划副页。 I1201039
课题 调光灯电路（三）
授课题目与要求 理解调光灯电路的工作原理
熟练焊接技术
熟悉万用表、示波器的使用

时间：
教具、工具、材料、设备 万用表、示波器、元器件、电路板等
重点、难点 电路工作原理、 焊接技术、仪器的使用

新课题纲
课外作业

任课教师 李中杰 教研组长
年 月 日 年 月 日

最后小记与改进措施：
增大可调电阻的可调范围或增大电容的容量，可增大调光的范围。
课时计划（教案）附页
教 学 过 程 备 注
一． 电路原理图

原理简析：
由D1－D4够成的桥式整流电路对输入的交流电源进行整流，然后对电容进行充
电，电容两端的电压从零开始按指数规律上升，当达到一定值时，单结晶体管导通，
同时电容经56欧电阻进行放电，此时就会在B1端产生一个尖脉冲；而后电源又对
电容充电，重复以上过程，从而在B1端产生一系列尖脉冲，触发晶闸管的导通，灯
泡变亮。调节电阻可改变灯的亮度。
二．实习内容及步骤
1.检查元件数量及质量
2.按元件图安装并焊接
3.接通电路电源，用万用表测整流输出及稳压管电压
4.用示波器测各点波形并调节Rp观察Uc是否改变
5.调Rp看灯亮暗
6.用万用表测灯两端电压变化范围
三．注意事项
（1）焊点光滑、无虚焊、脱焊、漏焊
（2）元件摆放合理，连线横平竖直、无交叉
（3）无短路

560
18K 223J B2 B1 E K 470K 56 IN4007 51K
A
G
～220V

合集下载

调光台灯电路PPT演示课件

调光台灯电路PPT演示课件


9
5、晶闸管的型号及简易检测 • （1） 型号 3CT系列和KP系列型号组成部分的含义：
举例：3CT－5/500表示额定电流为5A、额定电压为500V的普通型单向 晶闸管。
10
• （2）单向晶闸管简易检测
• 1）极性的判断 将万用表置于“R×1k”或“R×100”挡
，如果测得其中两个电极的正向电阻较小，而交换表笔后
号。 • 晶闸管——根据触发信号出现的时刻（即触发
延迟角α的大小），实现可控导通，改变触发信号 到来的时刻，就可改变灯泡两端交流电压的大小， 从而控制灯泡的亮度。
4
元器件选择
• 表7-1 调光台灯电路元件明细表
序号 1 2 3
4 5 6 7 8
分类 VD1～VD4
VU VT R1、R3 R2 R4 HL C RP 其他
• 3. 晶闸管的电极识别和质量好坏可以通过万用表 的电阻挡进行简易的检测。
14
任务2 学习晶闸管可控整流电路
一、单相半波可控整流电路
ห้องสมุดไป่ตู้
a）变压器二 次侧电压
b）触 发脉冲
c）输 出波形
晶闸管从开始承受正向阳极电压到触发导通
期间的电角度称为触发延迟角，用 表示

晶闸管在一个周期内导通 的电角度称为导通角，用
1
项目七 制作调光灯电路
• 任务1 检测晶闸管 • 任务2 学习晶闸管可控整流电路 • 任务3 认识单结晶体管 • 操作指导
2
看一看：调光灯电路
内部 电路 实物 示意 图
电路 组成 框图
3
各组成部分作用如下： • 整流电路——将交流电变成单方向的脉动直流
电。 • 触发电路——给晶闸管提供可控的触发脉冲信
调光台灯电路的原理与安装教案

调光台灯电路的原理与安装教案

信息化教学设计教案参赛专业：《电子技术应用》课程名称：《电子技能与实训》教案名称：《调光台灯电路的原理与安装》时间：2010.11调光台灯电路的原理与安装一、【教材及学生分析】1．教材及内容：中等职业教育国家规划实训教材《电子技能与实训》第2版（石小法编写）第四章中的一个实训项目，是晶闸管的综合应用，晶闸管又名可控硅，广泛应用于工业、家用电器中，是弱电控制强电的重要器件，调光台灯电路是它的一个典型应用电路，通过学习，同学们能掌握这类电路的基本检修方法。

2、学生分析学生在学习这部分知识之前，已经学习了半导体基础知识，可控硅结构和工作特点，以及单结晶体管的特性，通过本节的学习，把零散的基础知识有机地联系在一起，是对所学知识的一个综合应用，锻炼分析电路和排除故障的能力。

中职学生理论基础较薄弱，但他们有较强的探索、创新欲望，喜欢动手实践课程，本节课的设计就是要因材施教、用实践促进理论的学习，引导学生动手实践、自主探索、合作交流，达到预设的教学目标。

二、【教学目标】1、知识目标(1) 巩固可控硅、单结晶体管等主要元件的特性及测量方法；(2) 了解台灯调光电路的工作原理；(3)了解电路板制作的初步知识。

2、技能目标(1) 能正确识别各种元件；(2) 能根据电路图，在仿真软件上实现正确的电路连接与调试；(3) 能根据故障现象加以排除。

(4)会分析简单电路的原理。

3、情感、态度与价值观(1) 培养学生的学习兴趣；(2) 养成严谨规范的操作习惯；(3) 培养学生的参与意识，树立学习的信心。

三、【教学重点与难点】重点：电路安装与调试难点：故障排除四、【教学器材及环境】1.多媒体教室（配备投影、屏幕、安装有电子教室广播软件系统、FLASH动画播放软件、ScienceWord教学软件等）；2.多媒体课件；3.不可调光台灯及自制电路板实物；4.万用表3块，平口小号螺丝刀3把。

五、【教法和学法】教法：启发—探究式、模拟仿真法、任务驱动教学法；学法：自主合作探究学习法、研究性学习法、仿真实验法和实物操作法。

综合实践活动设计和制作一个模拟的调光灯

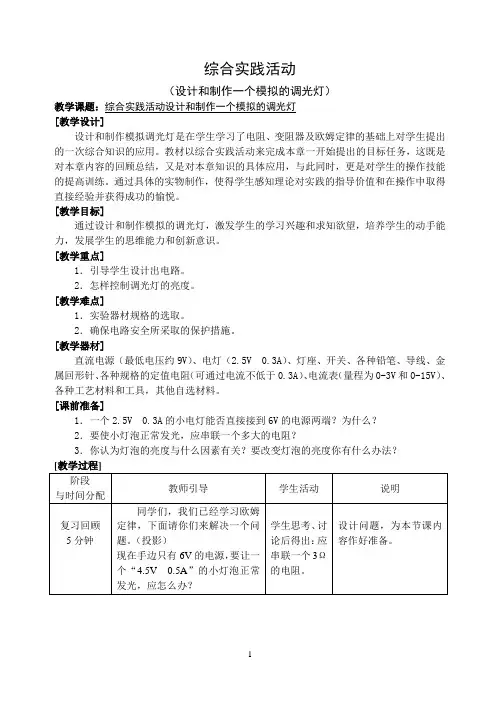

综合实践活动设计和制作一个模拟的调光灯
