调光台灯电路PPT演示课件

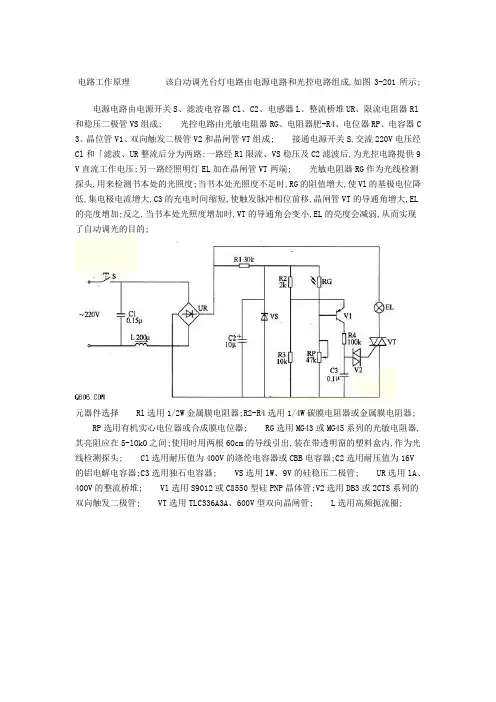

电路工作原理该自动调光台灯电路由电源电路和光控电路组成,如图3-201所示;
电源电路由电源开关S、滤波电容器Cl、C2、电感器L、整流桥堆UR、限流电阻器Rl 和稳压二极管VS组成; 光控电路由光敏电阻器RG、电阻器肥-R4、电位器RP、电容器C 3、晶位管V1、双向触发二极管V2和晶闸管VT组成; 接通电源开关S,交流220V电压经Cl和「滤波、UR整流后分为两路:一路经Rl限流、VS稳压及C2滤波后,为光控电路提供9 V直流工作电压;另一路经照明灯EL加在晶闸管VT两端; 光敏电阻器RG作为光线检测探头,用来检测书本处的光照度;当书本处光照度不足时,RG的阻值增大,使Vl的基极电位降低,集电极电流增大,C3的充电时间缩短,使触发脉冲相位前移,晶闸管VT的导通角增大,EL 的亮度增加;反之,当书本处光照度增加时,VT的导通角会变小,EL的亮度会减弱,从而实现了自动调光的目的;
元器件选择Rl选用1/2W金属膜电阻器;R2-R4选用1/4W碳膜电阻器或金属膜电阻器;
RP选用有机实心电位器或合成膜电位器; RG选用MG43或MG45系列的光敏电阻器,其亮阻应在5-lOkO之间;使用时用两根6Ocm的导线引出,装在带透明窗的塑料盒内,作为光线检测探头; Cl选用耐压值为400V的涤纶电容器或CBB电容器;C2选用耐压值为16V
的铝电解电容器;C3选用独石电容器; VS选用lW、9V的硅稳压二极管; UR选用lA、400V的整流桥堆; Vl选用S9012或C8550型硅PNP晶体管;V2选用DB3或2CTS系列的双向触发二极管; VT选用TLC336A3A、600V型双向晶闸管; L选用高频扼流圈;。

台灯调光原理
台灯的调光原理是通过改变电流的大小来控制灯的亮度。

通常，台灯的调光器是由一个变阻器（或称为调光器）和一个开关组成。

当台灯的开关打开时，电流通过变阻器。

变阻器内部有一个可调的电阻，通过调整变阻器的电阻值，可以改变电流的大小。

当电阻值较小时，电流通过变阻器的路径较大，灯的亮度较高；当电阻值较大时，电流通过变阻器的路径较小，灯的亮度较低。

调光器通常提供不同的调光模式，比如连续调光和阶段调光。

连续调光模式允许用户通过旋钮或按钮来逐步改变灯的亮度，用户可以自由选择适合自己需求的亮度。

阶段调光模式则提供一些固定的亮度档位，用户可以在这些档位之间进行选择。

值得注意的是，台灯的调光原理也可以根据不同的灯具类型有所不同。

一些台灯可能使用电子调光器来调节亮度，而另一些可能使用智能调光技术，通过无线通信或手机应用来控制灯的亮度。

无论使用何种调光原理，台灯的调光功能都可以提供更加舒适和符合需求的照明体验。

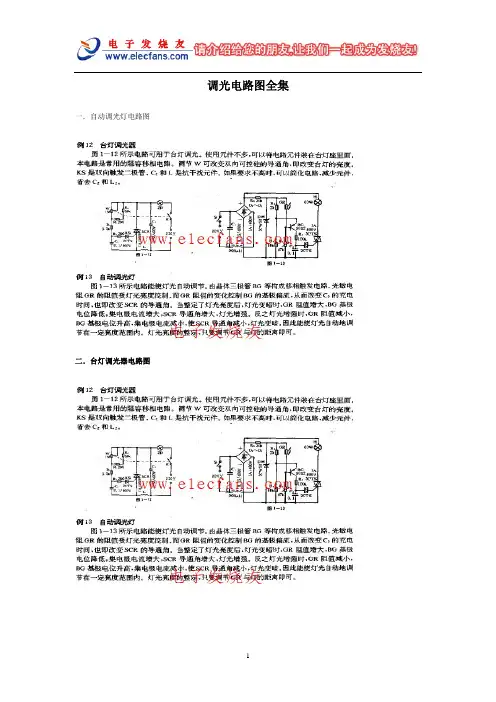

调光电路图全集一．自动调光灯电路图二．台灯调光器电路图· [图文] 可控硅调光灯电路-TRIAC Light Dimmer · [组图] NB7232触摸无级调光调速电路原理及应用 · [图文] 放大机曝光仪表· [图文] CMOS触摸式调光器· [图文] 相位控制调光器· [图文] 低压负载调光器· [图文] 荧光灯光控自动调光器· [图文] 一种家用调光电路· [图文] 自制家用调光、调速器· [组图] 双联三控开关电路图· [图文] led调光电路图· [组图] 直流调压电路图· [图文] 单向可控硅调压电路· [图文] 双向可控硅调光电路图· [图文] 单向可控硅调光电路· [图文] 自动调光灯电路图· [图文] 用触发二极管的调光电路图· [图文] 用UJT控制的调光电路图· [图文] 用LS7232的触摸调光器电路图· [图文] 荧火灯调光电路图2· [图文] 荧光灯调光电路图· [图文] 遥控无级调光灯电路图· [图文] 性能优良的触摸调光器电路图· [图文] 新颖简单的调光器电路图· [图文] 小功率调光电路· [图文] 台灯调光器电路图· [图文] 实用调光器电路图· [图文] 模块控制的调光器电路图· [图文] 廉价的灯光调节器电路图· [图文] 交叉调光电路图· [图文] 键控式调光灯电路图二例· [图文] 简易混合调光器电路图· [组图] 简易光控自动调光灯电路图· [图文] 简单的无滞后调光电路图· [图文] 简单的调光器电路图· [图文] 简单的调光电路图· [图文] 级联交叉调光器电路图· [图文] 互补式调光电路图· [图文] 调光调温插座电路图· [图文] 白炽灯调光电路图· [图文] 800W双向可控调光器电路图 · [图文] 800W调光器电路图· [图文] 自动调光灯电路图· [图文] 随时间变化的调光电路图。

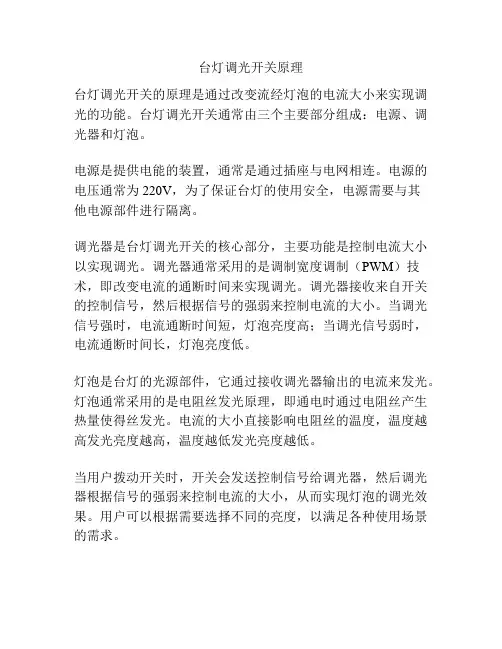

台灯调光开关原理
台灯调光开关的原理是通过改变流经灯泡的电流大小来实现调光的功能。

台灯调光开关通常由三个主要部分组成：电源、调光器和灯泡。

电源是提供电能的装置，通常是通过插座与电网相连。

电源的电压通常为220V，为了保证台灯的使用安全，电源需要与其
他电源部件进行隔离。

调光器是台灯调光开关的核心部分，主要功能是控制电流大小以实现调光。

调光器通常采用的是调制宽度调制（PWM）技术，即改变电流的通断时间来实现调光。

调光器接收来自开关的控制信号，然后根据信号的强弱来控制电流的大小。

当调光信号强时，电流通断时间短，灯泡亮度高；当调光信号弱时，电流通断时间长，灯泡亮度低。

灯泡是台灯的光源部件，它通过接收调光器输出的电流来发光。

灯泡通常采用的是电阻丝发光原理，即通电时通过电阻丝产生热量使得丝发光。

电流的大小直接影响电阻丝的温度，温度越高发光亮度越高，温度越低发光亮度越低。

当用户拨动开关时，开关会发送控制信号给调光器，然后调光器根据信号的强弱来控制电流的大小，从而实现灯泡的调光效果。

用户可以根据需要选择不同的亮度，以满足各种使用场景的需求。

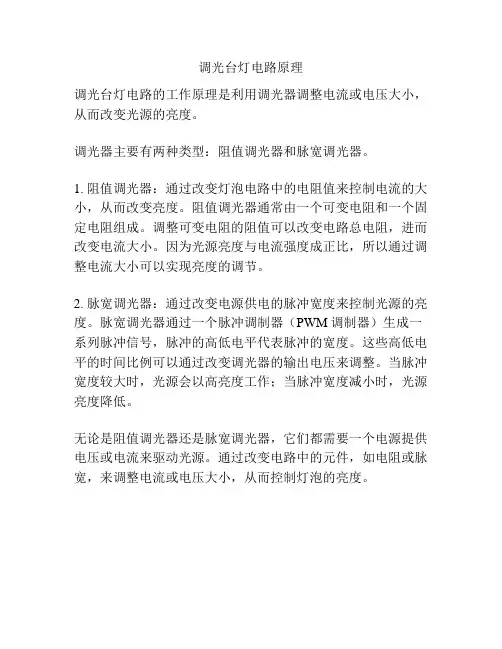

调光台灯电路原理
调光台灯电路的工作原理是利用调光器调整电流或电压大小，从而改变光源的亮度。

调光器主要有两种类型：阻值调光器和脉宽调光器。

1. 阻值调光器：通过改变灯泡电路中的电阻值来控制电流的大小，从而改变亮度。

阻值调光器通常由一个可变电阻和一个固定电阻组成。

调整可变电阻的阻值可以改变电路总电阻，进而改变电流大小。

因为光源亮度与电流强度成正比，所以通过调整电流大小可以实现亮度的调节。

2. 脉宽调光器：通过改变电源供电的脉冲宽度来控制光源的亮度。

脉宽调光器通过一个脉冲调制器（PWM调制器）生成一系列脉冲信号，脉冲的高低电平代表脉冲的宽度。

这些高低电平的时间比例可以通过改变调光器的输出电压来调整。

当脉冲宽度较大时，光源会以高亮度工作；当脉冲宽度减小时，光源亮度降低。

无论是阻值调光器还是脉宽调光器，它们都需要一个电源提供电压或电流来驱动光源。

通过改变电路中的元件，如电阻或脉宽，来调整电流或电压大小，从而控制灯泡的亮度。

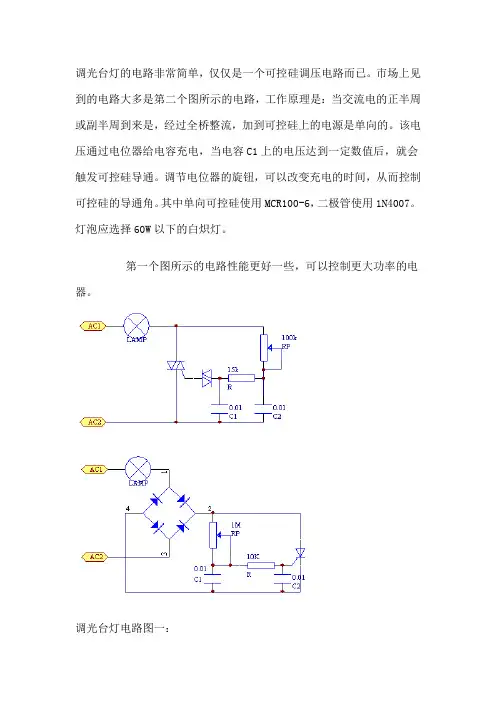

调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。

该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。

调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6，二极管使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些，可以控制更大功率的电器。

调光台灯电路图一：调光台灯的典型电路如附图所示。

主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。

UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。

调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。

另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。

它们的工频阻抗很小，不会影响灯光的亮度。

调光台灯电路图二：无级调光台灯电路图1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。

2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF之间。

五、主要技术指标：电源电压：5V。

输出脉宽：40ms。

输出触发脉冲导通角：41°"159°。

调光周期（从最亮到最亮）：4.2s。

电源电流：1.5"2.5mA。

输出端灌入电流：≤25mA。

输出触发脉冲幅度：Vss-3V。

渐暗脉冲：83±3。

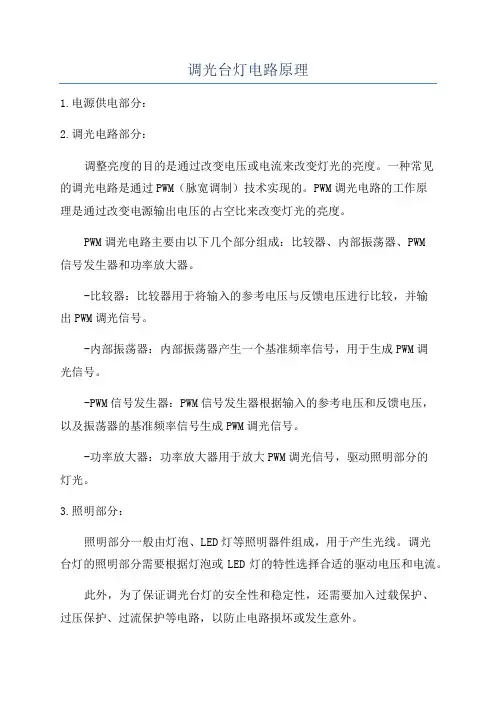

调光台灯电路原理
1.电源供电部分：
2.调光电路部分：
调整亮度的目的是通过改变电压或电流来改变灯光的亮度。

一种常见
的调光电路是通过PWM（脉宽调制）技术实现的。

PWM调光电路的工作原
理是通过改变电源输出电压的占空比来改变灯光的亮度。

PWM调光电路主要由以下几个部分组成：比较器、内部振荡器、PWM
信号发生器和功率放大器。

-比较器：比较器用于将输入的参考电压与反馈电压进行比较，并输
出PWM调光信号。

-内部振荡器：内部振荡器产生一个基准频率信号，用于生成PWM调
光信号。

-PWM信号发生器：PWM信号发生器根据输入的参考电压和反馈电压，
以及振荡器的基准频率信号生成PWM调光信号。

-功率放大器：功率放大器用于放大PWM调光信号，驱动照明部分的
灯光。

3.照明部分：
照明部分一般由灯泡、LED灯等照明器件组成，用于产生光线。

调光
台灯的照明部分需要根据灯泡或LED灯的特性选择合适的驱动电压和电流。

此外，为了保证调光台灯的安全性和稳定性，还需要加入过载保护、
过压保护、过流保护等电路，以防止电路损坏或发生意外。

总结起来，调光台灯电路的原理是通过合适的电源供电、PWM调光电路和照明部分组成，实现对灯光亮度的调节。

调光电路通过PWM技术改变电压或电流来改变灯光亮度，保证台灯的安全性和稳定性的同时满足用户对不同亮度的需求。

台灯调光电路的制作第一部分:一、电路工作原理下图为调光台灯电路，可使灯泡两端交流电压在几十伏至二百伏范围内变化，调光作用显著。

图一、家用调光台灯电路bl图二、单结晶体管符号1单结晶体管和单向晶闸管(1)单结晶体管单结晶体管有两个基极，仅有一个PN结，故称双基极二极管或单结晶体管。

图二所示是单结晶体管的图形符号，发射极箭头倾斜指向b1,表示经PN结的电流只流向bl极。

国产单结晶体管有BT31、BT32、BT33、BT35等型号。

单结晶体管在一定条件下具有负阻特性，即当发射极虫流I增加时，发射极电压Ve反而减小。

利用单结晶体管的负阻特性和RC充放电电路，可制作脉冲振荡器。

单结晶体管的主要参数有基极直流电阻Rbb和分压比。

Rbb是射极开路时b1、b 2间的直流电阻，约2〜10kW，Rbb阻值过大或过小均不宜使用。

另外一个是 b 1、b2间的分压比，其大小由管内工艺结构决定，一般为0.3 〜0.8。

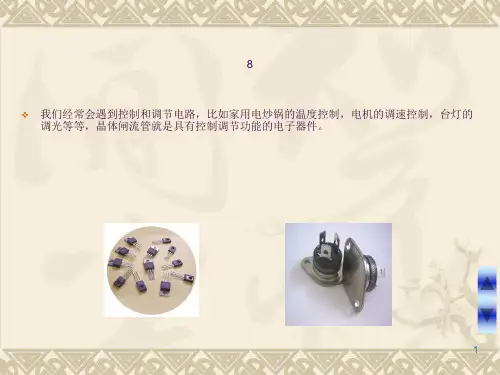

（2）单向晶闸管晶体闸流管又名可控硅，简称晶闸管。

广泛应用于无触点开关电路及可控整流设备。

晶闸管有三个电极：阳极A、阴极K和控制极G。

图三（a）、（b）所示是其电路符号和内部结构。

由图可见，晶闸管等效为PNP型三极管与NPN三极管正反馈连接的三端器件。

单向晶闸管有以下三个工作特点：①晶闸管导通必须具备两个条件：一是晶闸管阳极A与阴极K间必须接正向电压。

二是控制极与阴极之间也要接正向电压；② 晶闸管一旦导通后，降低或去掉控制极电压，晶闸管仍然导通；③晶闸管导通后要关断时，必须减小其阳极电流使其小于晶闸管的导通维持电流。

晶闸管的控制电压Vc和电流Ic都较小，电压仅几伏，电流只有几十至几百毫安，但被控制的电压或电流却可以很大，可达数千伏、几百安培。

可见晶闸管是种可控单向导电开关，常用于弱电控制强电的各类电路。

图三、晶闸管符号和内部结构2.电路调光原理图一中，VT、R2、R3、R4、RP、C组成单结晶体管张弛振荡器。

自动调光台灯电路工作原理本文介绍了一种自动调光台灯，它有一只光电探头放在书本附近，可使书本上的照度自动调到合适的数值，既可减少手动调光的麻烦，又可保护视力。

同时，它具有稳光功能，当电源电压波动时，台灯亮度保持不变。

如果要象普通调光台灯一样调光，只要改变探头和灯泡的距离即可，使用起来十分有效。

电路工作原理：电路如图152所示。

交流电压经桥堆整流后，一路经R1由稳压管VD钳位后得9V的脉动直流电压供控制电路使用；另一路加到电灯H和可控硅VS两端。

改变VS的导通角即可改变电灯H的亮度；H中通过的是脉动直流电流。

控制电路使用脉动直流电源可保证输出的触发脉冲与可控硅VS的阳极电压同步。

图152图152中光敏电阻RG用作探头。

VT1(9012)、R2、R3等组成误差放大器，VT1实质上起到一个可变电阻的作用。

VT2(BT33)、C1等组成张弛振荡器，作为VS 的触发电路。

当探头处的照度发生变化时，如改变探头和灯泡的距离使探头处照度降低，则RG的阻值增大，VT1的基极电位降低，其集电极电流增加，从而使C2的充电时间缩短，使触发脉冲相位前移、VS导通角增大，灯的亮度增加；反之，当探头处照度增加时，会使灯的亮度减弱。

可见若探头处的照度基本保持不变，就可实现自动调光的目的。

同上分析，在探头位置不变的情况下，当电源电压发生波动时，也能使灯的亮度保持不变，起到稳光作用。

C1、L组成噪音滤波电路，可抑制对其他电子设备的射频干扰。

元件选择与安装调试：整流桥堆用1A/400V的；VS用1A/400V的单向可控硅；VT2用分压比η＜0.7的单结晶体管，如BT33B，其基极间电阻Rbb应尽量大一些，以控制电路的总电流。

光敏电阻RG电好选用亮阻在5～10KΩ之间的，如MG4354、MG4534等。

整个装置除RG外可装在台灯的底座内。

RG用两根导线引出装在带透明窗内的塑料盒内作探头用。

调试工作应在自然光线较暗的情况下进行。

调试时将探头放在离灯泡40～50cm处，调节R4，亮度应明显发生变化。

调光台灯电路原理图⼯作原理？
调光台灯分为⽩炽灯泡调光台灯和LED调光台灯，前者⼀般采⽤可控硅来调光，后者⼤都采⽤PWM调光。

下⾯我们分别介绍⼀下这两种调光电路的⼯作原理。

▲⽩炽灯泡调光电路原理图。

上图是⼀个采⽤⽩炽灯泡的台灯常⽤的调光电路。

E为⽩炽灯泡。

RP为调光电位器，其与电容C2及单向可控硅VT⼀起构成⼀个简单的可控硅调光电路。

由于采⽤的是单向可控硅调光，故电路中加⼊四个⼆极管组成整流桥，以便能让⽩炽灯泡正常⼯作。

电感L和C1⽤来滤除调光电路的⼲扰。

调光时，只要调节电位器RP的阻值，即可改变电容C2的充放电速率，这样可控硅的导通⾓跟着发⽣变化，从⽽使⽩炽灯泡两端的电压也发⽣变化，这样也就改变了灯泡的亮度。

▲ LED调光电路原理图。

对于LED台灯，⼤都采⽤PWM专⽤IC来调光。

这⾥为了便于理解PWM的调光原理，选⽤⼤家熟悉的555电路构成的PWM发⽣器来介绍这种调光电路的原理。

图中555时基电路接成⼀个PWM发⽣器，其输出为脉冲宽度可调的矩形波信号，矩形波的频率主要由R1和C1决定。

电位器P1⽤来调节输出矩形波的脉冲宽度。

当555的输出端③脚输出不同脉冲宽度的矩形波时，LED灯珠两端电压的平均值就会发⽣变化，这样即可改变LED灯珠的亮度。
